Produkttype	Professionel walkie-talkie
Mærke	Motorola
Model	XT420
Frekvensbånd	PMR446 (446 MHz)
Sendeeffekt	0,5 watt
Antal kanaler	16 forudindstillede kanaler
Antenne	Fastmonteret, kan ikke fjernes
Strømforsyning	Genopladeligt lithium-ion-batteri (standard PMNN4434_R eller højkapacitets PMNN4453_R)
Batterilevetid (standard)	Op til 20 timer med strømbesparelse
Omtrentlige mål	150 x 60 x 35 mm
Omtrentlig vægt	200 g (med standard batteri)
Inkluderet oplader	Enkeltoplader (SUC) med netadapter
Hovedfunktioner	Kanalscanning, VOX/iVOX håndfrit, avanceret programmering (frekvens, CTCSS/DPL-koder, automatisk scanning), kryptering, burst-inversion, opkaldstoner, timeout-timer, radiokloning
LED-indikator	Opladning, transmission, modtagelse, scanning
Tilbehørsstik	Til headset og andre lydtilbehør
Programmering	Via frontpanel (avanceret konfigurationstilstand) eller CPS-software og programmeringskabel (tilbehør)
Kloning	Radio-til-radio via R2R-kabel eller MUC multi-enhedsoplader
Driftstemperatur	Fra -20°C til +60°C (estimat)
Vedligeholdelse og rengøring	Fugtig, blød klud; må ikke nedsænkes eller bruge alkohol eller rengøringsmidler
Sikkerhed	Overhold RF-retningslinjer, brug kun Motorola-godkendte batterier og opladere
Begrænset garanti	Motorola-producentgaranti (se manual for detaljer)
Kompatible tilbehør	Mikrofoner, hovedtelefoner, højkapacitetsbatterier, kabler, opladere, bæretaske

Ofte stillede spørgsmål - XT420 MOTOROLA

Hvordan tænder og slukker jeg Motorola XT420 radioen?

Drej Tænd/Sluk/Volume-knappen med uret for at tænde, og mod uret indtil klik for at slukke. En rød LED-lampe lyser kort ved tænding.

Hvordan vælger jeg en kanal på XT420?

Drej kanalvælgeren til den ønskede kanal. En stemme annoncerer det valgte kanalnummer. Hver kanal har sin egen frekvens og CTCSS/DPL-kode.

Hvad gør jeg, hvis radioen ikke tænder?

Oplad eller udskift lithium-ion-batteriet. Kontrollér, at batteriet er korrekt installeret. Ekstreme temperaturer kan reducere batterilevetiden. Se afsnittet 'Om lithium-ion-batteriet' i manualen.

Hvordan bruger jeg håndfri funktion (VOX)?

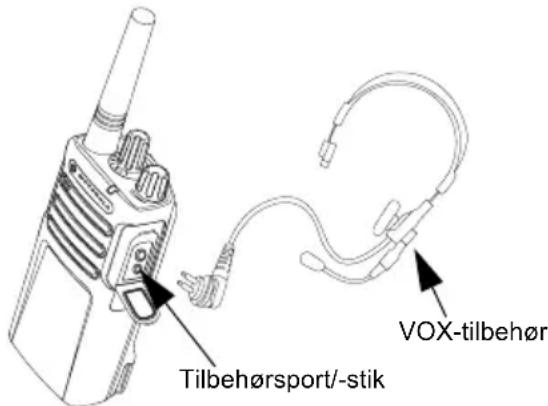

VOX-funktionen kræver et kompatibelt VOX-tilbehør. Tilslut tilbehøret, tænd radioen (LED'en blinker to gange rødt), og tal derefter ind i mikrofonen. Følsomheden justeres via CPS-softwaren. Til iVOX (uden tilbehør) skal du trykke på PTT-knappen, mens du tænder radioen.

Hvordan programmerer jeg en kanal eller en CTCSS/DPL-kode?

Gå ind i avanceret konfigurationstilstand ved at trykke længe på PTT og SB1, mens du tænder radioen. Brug PTT-knappen til at navigere mellem frekvens, kode og automatisk scanning. Ændr værdier med SB1/SB2. Tryk længe på PTT for at gemme.

Hvorfor hører jeg støj eller uønskede samtaler på en kanal?

Kontrollér, at interferensreduktionskoden (CTCSS/DPL) er indstillet. Skift frekvens eller kode på alle radioer i gruppen. Sørg for, at alle indstillinger (frekvens, kode, kryptering) er identiske.

Hvordan kloner jeg indstillinger fra en XT420-radio til en anden?

Brug et radio-til-radio-kloningskabel eller en MUC multi-enhedsoplader. Placer kilde- og målradioen i de passende rum, tænd kilden i kloningstilstand (PTT+SB2), og tryk derefter på SB1. En stemmemeddelelse bekræfter succes eller fiasko.

Kommunikationsrækkevidden er dårlig, hvad gør jeg?

Forhindringer (beton, træer, køretøjer) reducerer rækkevidden. Placer dig i direkte synsfelt. Hold radioerne mindst 1,5 m fra hinanden. Maksimal rækkevidde i frit felt er ca. 9 km.

Hvordan oplader jeg batteriet på XT420?

Brug den medfølgende enhedsoplader (SUC). Sluk radioen, før du placerer den i opladeren. LED'en bliver rød under opladning og grøn, når den er færdig. Standardopladning tager ca. 4 timer 30 min, hurtigopladning 2 timer 30 min.

Opladerens lampe lyser ikke, hvad skal jeg kontrollere?

Sørg for, at radioen/batteriet er korrekt indsat, og at kontakterne er rene. Kontrollér, at netadapteren er tilsluttet, og at stikket har strøm. Brug et Motorola-godkendt batteri (PMNN4434_R eller PMNN4453_R).

BRUGSANVISNING XT420 MOTOROLA

Juridiske bemærkninger vedrørende open source-software:

Dette Motorola-produkt indeholder open source-software. Du kan få oplysninger om licenser, anerkendelser, medfølgende copyrightmeddelelser og andre brugervilkår i dokumentationen til dette Motorola-produkt på:

http://businessonline.motorolasolutions.com

Gå til: Resource Center > Product Information > Manual > Accessories (Ressourcecenter > Produktoplysninger > Vejledning > Tilbehør).

INDHOLD

Indhold 1

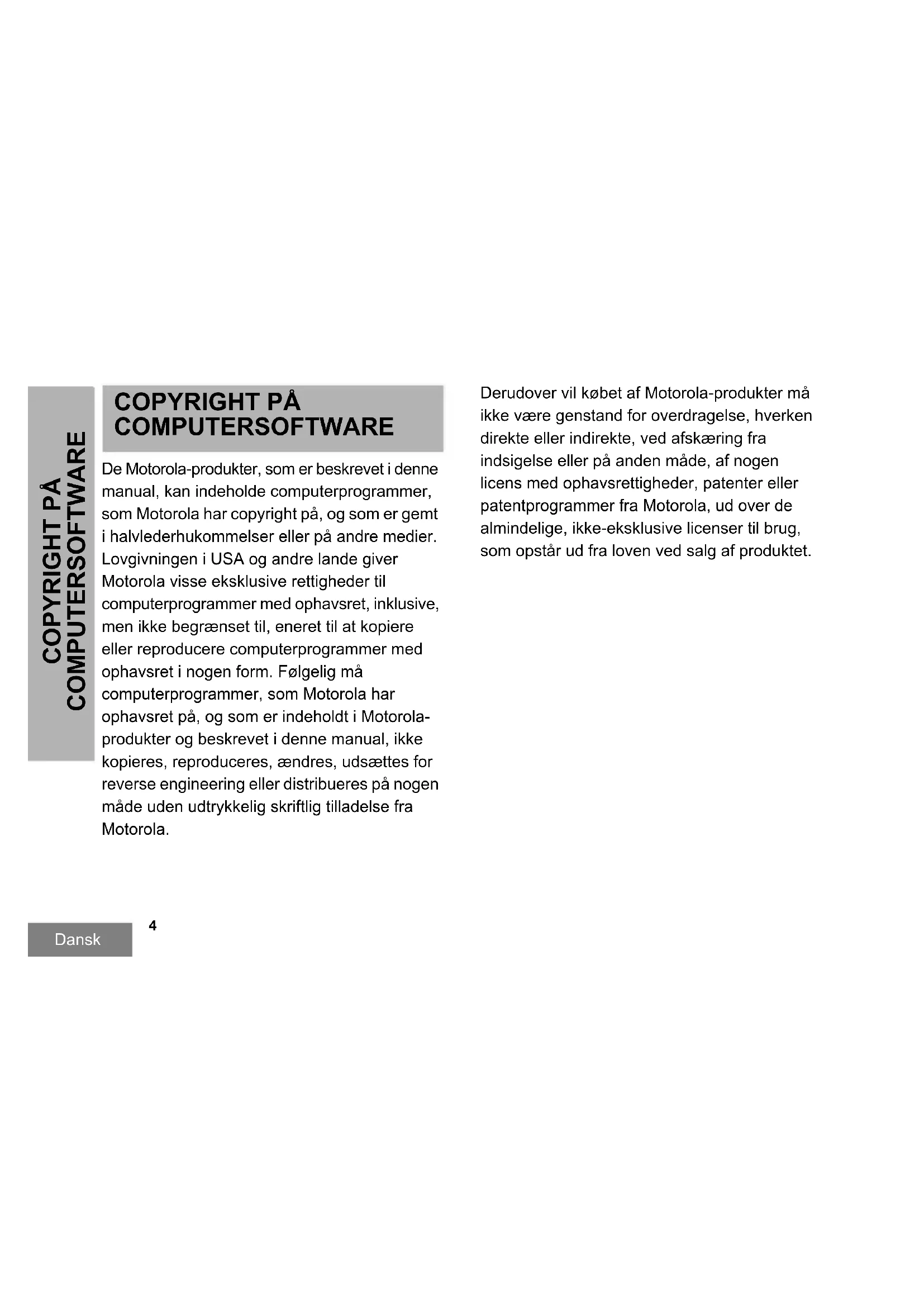

Copyright på computersoftware 4

Sikkerhed 5

Sikkerhedsoplysninger ang. batterier og opladere 6

Sikkerhedsretningslinjer for drift 7

Batteri og opladere 11

Batterifunktioner og opladningsmuligheder 11

Om lithium-ion-batteriet 11

Sådan installeres lithium-ion-batteriet (Li-Ion) 12 Sådan fjernes lithium-ion-batteriet (Li-Ion) 12 Strømforsyning og bakkeoplader 13 Hylster 14 Opladning med enkeltbakkeoplader 14 LED-indikatorer på bakkeoplader 16 Omtrentlig opladningstid 17 LED-indikatorer på en multiplader 19

Kom godt i gang 20

Sådan tændes og slukkes radioen. 20 Justering af lydstyrken 20 Sådan vælger du kanal 20 Tale og overvågning. 20 Modtagelse af opkald 21 Rækkevidde for tale 22 Radio-LED-indikatorer 23 Håndfri brug/VOX. 24

Med kompatibelt VOX-tilbehør. 24 Indstilling af iVOX-følsomhed 24 Håndfritilbehør (iVOX) 25

Dansk

Mikrofonforstærkning 25

Aktivering af stemmemeddelelser i brugertilstand 25

Opstart - tonetilstand. 25

Nulstilling til fabriksindstillinger .25

Aktivering af tilstanden avanceret konfiguration. 27

Indtastning af frekvensværdier 27

Aflæsning af CTCSS/DPL-værdier . . . .28

Aflæsning af auto-scan-værdier 28

Lagring af indstillinger 28

Eksempel på programmering af værdier. 30

Eksempel på programmering af frekvens 30

Eksempel på programmering af kode . .31

Eksempel på programmering af auto-scan 31

Andre programmeringsfunktioner 32

Scanning 32

Redigering af scanningsliste 32

Sletning af støjkanal 33

Kloning af radioer 36

Kloning med en multiplader 36

CPS- og kloningskabler (valgfrit tilbehør) 38

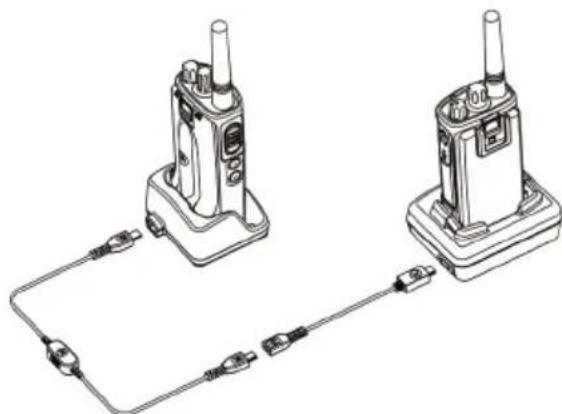

Kloning af radio med R2R-kloningskablet (Radio til Radio, valgfrit tilbehør) 39

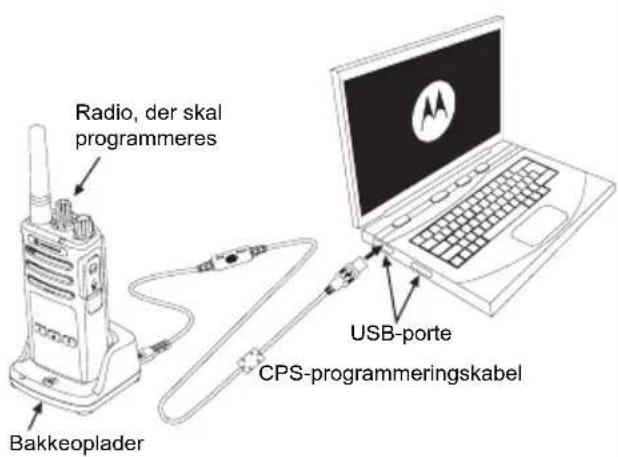

Kloning ved brug af CPS (Customer Programming Software) 41

Fejlsøgning 42

Brug og pleje 46

Motorolas begrænsede garanti 53

Tilbehør 55

Lydtilbehør 55

Batteri. 55

Kabler. 55 Opladere. 55 Baretilbehør. 55

De Motorola-produkter, som er beskrevet i dette manual, kan indeholde computerprogrammer, som Motorola har copyright på, og som er gemt i halvlederhukommelser eller på andre medier. Lovgivningen i USA og andre lande giver Motorola visse eksklusive rettigheder til computerprogrammer med ophavsret, inklusive, men ikke begrænset til, eneret til at kopiere eller reproducere computerprogrammer med ophavsret i nogen form. Følgelig må computerprogrammer, som Motorola har ophavsret på, og som er indeholdt i Motorolaprodukter og beskrevet i dette manual, ikke kopieres, reproduceres, ændres, udsættes for reverse engineering eller distribueres på nogen måde uden den udtrykkelige skriftlige tilladelse fra Motorola.

Derudover vil købet af Motorola-produkter ikke være genstand for overdragelse, hverken direkte eller indirekte, ved afskæring fra indsigelse eller på anden måde, af nogen licens med ophavsrettigheder, patenter eller patentprogrammer fra Motorola, ud over de almindelige, ikke-eksklusive licenser til brug, som opstår ud fra loven ved salg af produktet.

SIKKERHED

PRODUKTSIKKERHED OG KOMPLIANS FOR RF-EKSPONERING

Inden brug af dette produkt skal du læse betjeningsvejledningen og oplysningerne om RF-energi i folderen Produktsikkerhed og RF-eksponering, som følger med din radio.

OBS!

Radioen er begrænset til arbejdsrelateret brug for at overholde kravene for RF-energieksponering i FCC/ICNIRP.

Se en liste over antenner, batterier og andet tilbehør, der er godkendt af Motorola, på følgende websted, der angiver det godkendte tilbehør: www.motorolasolutions.com/XTseries

SIKKERHEDSOPLYSNINGER ANG. BATTERIER OG OPLADERE

Dette dokument indeholder vigtige sikkerheds- og betjeningsinstruktioner. Instruktionerne bør nærlæses og gemmes til senere brug.

Inden brug af batteriopladeren bør du nærlæse alle instruktioner og advarselsmarkeringer på

• opladeren,
• batteriet og den radio, der bruger batteriet
• Anvend altid genopladelige batterier, der er godkendt af Motorola, for at reducere risikoen for ulykker. Andre batterier kan eksplodere, hvilket kan medføre personskade eller beskadigelse.
• Brug af tilbehør, der ikke er anbefalet af Motorola, kan medføre risiko for brand, elektrisk stød eller personskade.
• Med henblik på at reducere risikoen for skader på stik og kabel skal du trække i stikket, og ikke i kablet, når du afbryder opladeren.
• Der bør ikke anvendes forlængerledninger, medmindre det er strengt nødvendigt. Brug af en uegnet forlængerledning kan medføre risiko for brand eller elektrisk stød. Hvis det er nødvendigt at anvende en forlængerledning, skal ledningsstørrelsen være 18 AWG for ledninger på op til 100 fod (30,48 m) og 16 AWG for ledninger på op til 150 fod (45,72 m).
• For at reducere risikoen for brand, elektrisk stød og personskade må opladeren ikke anvendes, hvis den på nogen måde er beskadiget eller ødelagt. Indlever den hos en kvalificeret Motorola-servicerepræsentant.
• Opladeren må ikke adskilles. Den kan ikke repareres, og der er ingen reservedele til den. Adskillelse af opladeren kan medføre risiko for elektrisk stød eller brand.
• Reducer risikoen for elektrisk stød ved at fjerne opladeren fra stikkontakten, før du udfører vedligeholdelse eller rengøring.

SIKKERHEDSRETNINGSLINJER FOR DRIFT

• SLUK for radioen, mens batteriet oplades.
• Opladeren er ikke egnet til udendørsbrug. Den må kun anvendes på tørre steder/under tørre forhold.
• Opladeren skal altid tilsluttes en passende sikret og kablet strømforsyning med korrekt spænding (som angivet på produktet).
• Opladeren afbrydes fra yderspændingen ved at fjerne hovedstikket. Den stikkontakt, som udstyret tilsluttes, skal være i nærheden af udstyret og være lettilgængelig.
• Udstyr, der anvender sikringer, skal erstatningssikringer være i overensstemmelse med typen og strømstyrken, der fremgår af instruktionerne til udstyret. Den maksimale temperatur omkring strømforsyningsudstyret må ikke overstige 40°C
• Udgangsspændingen fra strømforsyningen må ikke overskride de værdier, der fremgår af produktets mærkat, der er placeret i bunden af opladeren.
• Sørg for, at ledningen er placeret således, at man ikke træder på den eller snubler over den, og at den ikke udsættes for vand, beskadigelse og påvirkninger.

Bruges til at tænde/slukke for radioen og indstille lydstyrken.

Kanalvælgerknap

Bruges til at skifte mellem radioens forskellige kanaler.

Stik til ekstraudstyr

Bruges til tilslutning af kompatibelt lydudstyr.

Modelmærkat

Angiver radiomodellen.

Mikrofon

Tal tydeligt ind i mikrofonen, når du afgiver en besked.

Antenne

Antennen på model XT420 kan/DDages.

LED-indikator

Bruges til at angive batteristatus, opstartsstatus, oplysninger om opkald til radioen samt scanningsstatus.

Sideknapper

Push to Talk-funktionstast (PTT)

• Tryk på denne knap og hold den nede for at tale, og slip den for at modtage.

Sideknap 1 (SB1)

• Sideknap 1 er en universel knap, der kan konfigureres ved hjælp af CPS (Customer Programming Software). Standardindstillingen for SB1 er 'Monitor' (Skærm).

Sideknap 2 (SB2)

• Sideknap 2 er en universel knap, der kan konfigureres ved hjælp af CPS. Standardindstillingen for SB2 er 'Scan/Nuisance Channel Delete' (Scanning/sletning af støjkanal).

Lithium-ion-batteriet (Li-ion)

XT-serien leveres med et litium-ion-batteri med standardkapacitet. Der fås muligvis andre batterier til radioen. Du kan få flere oplysninger i "Batterifunktioner og opladningsmuligheder" på side 11.

Dansk

Denne brugervejledning dækker modellerne i XT420-serien. Følgende modeloplysninger findes i bunden af radioen:

Tabel 1: Specifikationer for radioen XT420

Model Frekvensbänd	Sendestyrke (watt)	Antal kanaler Antenne
XT420 PMR	446 0,5 16 Ike aftagelig

BATTERIER OG OPLADERE

Der findes lithium-ion-batterier med forskellig kapacitet (batterilevetid) til radioer i XT-serien.

BATTERIFUNKTIONER OG OPLADNINGSMULIGHEDER

Om lithium-ion-batteriet

Radioer i XT-serien er udstyret med et genopladeligt lithium-ion-batteri. Batteriet skal oplades helt inden brug for at sikre optimal kapacitet og ydelse.

Batteriets levetid afgøres af flere faktorer. En af de mere kritiske er regelmæssig overopladning af batteriet og den gennemsnitlige afladningsdybde ved hver cyklus. Jo større overopladningen er, og jo dybere den gennemsnitlige afladning er, jo færre cyklusser kan et batteri holde. Et batteri, der eksempelvis overoplades og aflades 100 % flere gange om dagen, holder f.eks. færre cyklusser end et

batteri, der ikke overoplades i samme grad og aflades til 50 % om dagen. Desuden kan et batteri, som overoplades minimalt og i gennemsnit kun aflades til 25 %, holde endnu længere.

Motorola-batterier er særligt udviklet til brug sammen med en Motorola-oplader og omvendt. Du kan risikere at beskadige batteriet og ugyldiggøre garantien, hvis du oplader det i apparater, der ikke er produceret af Motorola. Batteriet bør så vidt muligt have en temperatur på 77°F (25°C) (stuetemperatur). Opladning af et koldt batteri (under 50°F (10°C)) kan medføre elektrolytlækage og i sidste ende batterisvigt. Opladning af et varmt batteri (over 95°F (35°C)) medfører nedsat afladningskapacitet, hvilket påvirker radioens ydeevne. Motorolas lynopladere er forsynet med et temperaturfølsomt kredsløb, der sikrer, at batteriet oplades inden for de ovenfor anførte temperaturgrænser.

Sådan installeres lithium-ion-batteriet (Li-Ion)

1. SLUK for radioen.

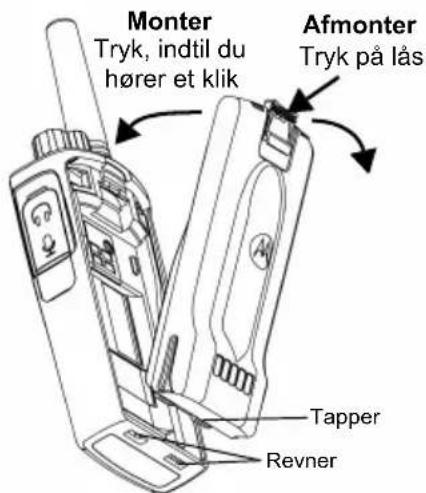

2. Anbring tapperne i bunden af batteriet i rillerne i bunden af radioen med Motorola-logoet på batteripakken vendende opad.
3. Tryk den øverste del af batteriet ind mod radioen, indtil du hører et klik.

Bemærk: Se "Om lithium-ion-batteriet" på side 11 for at læse mere om lithium-ion-batteriets levetid.

Sådan fjernes litium-ion-batteriet (Li-ion)

1. Sluk radioen.
2. Tryk ned på batterilåsen og hold nede, mens batteriet fjernes.
3. Træk batteriet væk fra radioen.

Din radio leveres med en bakkeoplader, en strømforsyning (også kendt som en transformer) og et sæt adaptere.

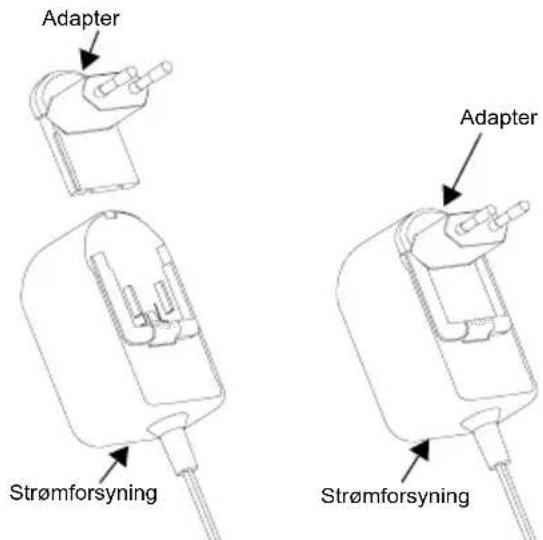

Strømforsyningen kan indstilles, så den passer til alle de adaptere, der leveres sammen med radioen.

Hvilken adapter, du skal bruge, afhænger af den region, du befinder dig i.

Når du har identificeret den adapter, der passer til den lokale stikkontakt, installeres den på følgende måde:

• Skyd rillerne på adapteren ind i strømforsyningen, indtil den glider på plads.
• Skyd adapteren opad for at fjerne den.

Bemærk: Den adapter, der er vist på tegningen, er kun vejledende. Den adapter, du installerer, kan være anderledes.

Hvis du køber en ekstra adapter eller en ny strømforsyning, skal du sikre dig, at du har det bakkeoplader-/strømforsyningssæt, der passer til.

Hylster

1. Sæt radioen skråt ned i bunden af hylsteret. Tryk radioen ind mod bagsiden af hylsteret, indtil hylsterets låsekroge er indført i de øverste fordybninger i batteriet.
2. Fjern radioen ved hjælp af hylsterets øverste tap ved at koble hylsterets låsekroge fra de øverste fordybninger i batteriet. Træk radioen skråt ud af hylsteret.

Bemærk: Oplad batteriet (med radioen isat) ved at placere det i en Motorola-godkendt oplader eller multiplader.

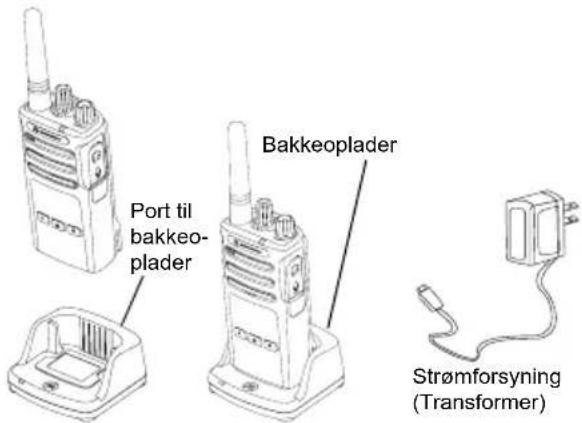

Opladning med enkeltbakkeoplader

1. Placer opladeren på en plan overflade.
2. Sæt strømforsyningsstikket i porten på siden af opladeren.
3. Indsæt AC-adapteren i en stikkontakt.
4. Sæt radioen i opladeren således, at radioen vender mod forsiden som vist.

Bemærk: Når batteriet oplades med radioen monteret, skal du slukke for radioen for at sikre, at batteriet lades helt op. Se "Sikkerhedsretningslinjer for drift" på side 7 for yderligere oplysninger.

Opladning af et separat batteri

Hvis du kun vil oplade batteriet - i trin 4 på side 14, skal du placere batteriet i bakken med batteriets inderside vendende mod enkeltbakkeopladerens forside som vist ovenfor. Få rillerne på batteriet til at flugte med ribberne i enkeltbakkeopladeren.

Tabel 2: Godkendte batterier fra Motorola

Varenummer Beskrivelse
PMNN4434_R	Lithium-ion-batteri med standardkapacitet
PMNN4453_R	Lithium-ion-batteri med hj kapacitet

LED-indikatorer på bakkeoplader

Tabel 3: Opladerens LED-indikator

Status LED-indikator Commentarer
Tændt	Grøn i ca. 1 sekund
Oplader	Konstant rød
Opladning fuldført	Konstant grøn
Batterifejl (*)	Hurtigt rødt blink
Afventer opladning (**)	Langsomt gult blink
Batteriniveaustatus	N.A. (Ikke relevant) Batteri afladet
	Rødt blink 1 gang	Batteriniveau lavt
	Gult blink 2 gange	Batteriniveau middel
	Grønt blink 3 gange	Batteriniveau højt

( ) Normalt er det nok at tage batteriet ud af telefonen og sætte det tilbage igen for at løse dette problem. ( ^*) Batteritemperaturen er for høj eller for lav, eller der anvendes en forkert strømspænding. Hvis der IKKE er nogen LED-indikation:

1. Kontroller, om radioen med batteri, eller batteriet alene, er korrekt isat. (Se trin 4 af "Opladning med enkeltbakkeoplader" på side 14)
2. Sørg for, at strømforsyningskablet sidder korrekt i ladestikket og er tilsluttet en egnet stikkontakt, og at der er strøm til stikkontakten.
3. Kontroller, om det batteri, der anvendes sammen med radioen, fremgår af listen i Tabel 2 på side 15.

Omtrentlig opladningstid

Følgende tabel angiver batteriets omtrentlige opladningstid. Du kan få flere oplysninger i "Sikkerhedsoplysninger ang. batterier og opladere" på side 6.

Tabel 4: Batteriets omtrentlige opladningstid

Opladningsløsninger	Omtrentlig opladningstid
	Standardbatteri Batteri	med hj kapacitet
Standard ≤ 4,5 timer N.A. (Ikke relevant)
Hurtig ≤ 2,5 timer N.A. (Ikke relevant)

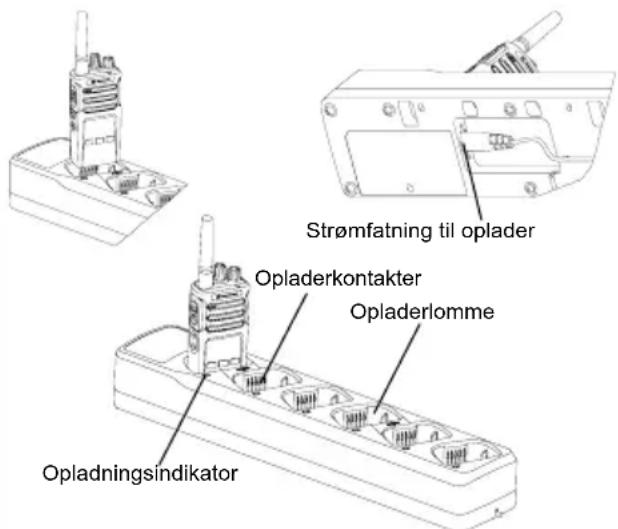

Opladning af radio og batteri ved hjælp af en multiplader (valgfrit tilbehør)

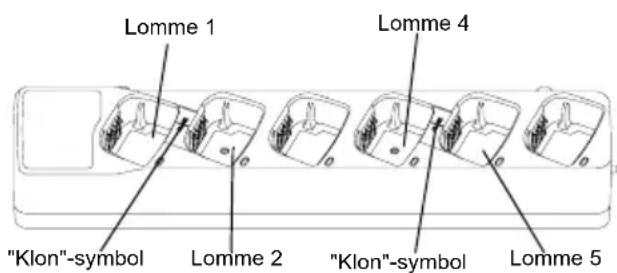

Med multipladeren kan du oplade op til 6 radioer eller batterier. Batterierne kan oplades sammen med radioerne eller tages ud og oplades separat i multipladeren. Hver af de 6 opladerlommer kan rumme en radio (med eller uden hylster) eller et batteri, men ikke begge dele.

1. Placer multipladeren på en plan overflade.
2. Sæt netledningens stik i det dobbeltpolede stik i bunden af multipladeren.
3. Sæt netledningen i en stikkontakt.
4. SLUK for radioen.
5. Sæt radioen eller batteriet i opladerlommen med radioen eller batteriet vendende væk fra kontakterne.

Bemærk:

• Denne multiplader kan klone op til 2 radioer (2 kilde- og 2 målradioer). Se "Kloning med en multiplader" på side 36 for at få flere oplysninger.
• Du kan læse mere om multipladeren på de vejledningsark, der fulgte med opladeren. Se "Tilbehør" på side 55 for at få flere oplysninger om delene og deres varenumre.

LED-indikatorer på en multiplader

Tabel 5: Opladerens LED-indikator

Status LED-status Commentarer
Tændt Grøn i ca. 1 sek.
Oplader Konstant rød
Opladning gennemført Konstant grøn
Batterifejl (*)	Hurtigt rødt blink
Afventer opladning (**)	Langsomt gult blink
Batteriniveaustatus	Rødt blink 1 gang	Batteriniveau lavt
	Guilt blink 2 gange	Batteriniveau middel
	Grønt blink 3 gange	Batteriniveau højt

Normalt er det nok at tage batteriet ud af telefonen og sætte det tilbage igen for at løse dette problem. Batteritemperaturen er for høj eller for lav, eller der anvendes en forkert strømspænding. Hvis der IKKE er nogen LED-indikation:

1. Kontroller, om radioen med batteri, eller batteriet alene, er korrekt isat. (Se "Opladning af radio og batteri ved hjælp af en multiplader (valgfrit tilbehør)" på side 18)
2. Sørg for, at strømforsyningskablet sidder korrekt i ladestikket og er tilsluttet en egnet stikkontakt, og at der er strøm til stikkontakten.
3. Kontroller, om det batteri, der anvendes sammen med radioen, fremgår af listen i Tabel 2 på side 15.

KOM GODT I GANG

Se "Radioens dele" på side 8 angående følgende forklaringer.

SÅDAN TÆNDES OG SLUKKES RADIOEN

Tænd for radioen ved at dreje tænd-/sluk-/lydstyrkeknappen med uret. Radioen afspiller en af følgende:

• Opstartslyd og meddelelse om kanalnummer,
• Batteriniveau og meddelelser om kanalnummer eller Lydløs (hørbare toner deaktiverede)

LED-indikatoren blinker rødt et kort øjeblik.

Sluk for radioen ved at dreje tænd-/sluk-/lydstyrkeknappen mod uret, indtil du hører et "click" (klik), og radio-LED-indikatoren slukker.

Vælg en kanal ved at dreje kanalvælgerknappen, indtil den står på den ønskede kanal. En stemmemeddelelse angiver den valgte kanal.

Kanalerne har hver sin frekvens, interferenseliminatorkode og scanningsindstillinger.

TALE OG OVERVÅGNING

Det er vigtigt at overvåge trafikken, inden du sender, for at undgå at 'tale ind over' andre, der er i gang med at sende.

Trafikken overvåges ved at trykke længe på SB1(*) og holde knappen nede for at åbne kanaltrafikken. Du kan høre 'støj' på kanalen, hvis der ikke er nogen trafik. Tryk på SB1 igen for at udløse den. Når der ikke længere er trafik på kanalen, kan du gå videre med dit opkald ved at trykke på PTT-knappen. LED-indikatoren lyser konstant rødt, mens der sendes.

Bemærk:

• Du kan høre al aktivitet på den valgte kanal ved at trykke kort på SB1 for at sætte CTCSS/DPL-koden til 0. Denne funktion kaldes 'CTCSS/DPL Defeat (squelch er indstillet til stille)'.
• (^*) Under forudsætning af, at SB1 ikke programmeres til en anden tilstand.

MODTAGELSE AF OPKALD

1. Vælg en kanal ved at dreje kanalvælgerknappen, indtil den står på den ønskede kanal. En stemmemeddelelse angiver den valgte kanal.
2. Husk at udløse PTT-knappen og lytte efter, om der er stemmeaktivitet.
3. LED-indikatoren lyser konstant rødt, når radioen modtager et opkald.
4. Du svarer ved at holde radioen lodret 2,5-5 cm fra munden. Tryk på PTT-knappen for at sende, og slip den for at modtage.

Bemærk:

Radioer i XT-serien er designet til at maksimere ydelsen og give en bedre transmissionsrækkevidde i marken. Det anbefales, at der er min. 1,5 m mellem radioerne ved brug for at undgå interferens. XT460 dækker 16.250 kvadratmeter, 13 etager og 9 km i flade områder.

Rækkevidden afhænger af terrænet. Den påvirkes af betonbygninger og kraftigt bladhæng, og hvis radioen bruges indendørs eller i en bil. Radioens optimale rækkevidde på op til 9 km opnås i åbne, flade områder. Radioens rækkevidde er middel, hvis der står bygninger eller træer i vejen.

For at etablere korrekt tovejs-kommunikation skal begge radioer have indstillet den samme kanal, frekvens og interferenseliminatorkode. Dette afhænger af den gemte profil, der er forprogrammeret i radioen.

3. Interferenseliminatorkode

1. Kanal: Den kanal, radioen aktuelt bruger, afhængigt af radiomodellen.
2. Frekvens: Den frekvens, radioen bruger til at sende/modtage.

Interferenseliminatorkode: Disse koder bidrager til at minimere interferens ved at tilbyde forskellige kodekombinationer.

1. Krypteringskode: Koder, der får transmissionerne til at lyde fordrejet for personer, der lytter uden at have den specifikke kode indstillet.

Se "Aktivering af tilstanden avanceret konfiguration" på side 27 for oplysninger om, hvordan man indstiller frekvenser og CTCSS/DPL-koder for kanalerne.

RADIO-LED-INDIKATORER

RADIOSTATUS LED-INDIKATION
Kanalen er optaget Konstant orange
Kloningstilstand Dobbelt orange	blink
Kloning i gang Konstant orange
Fatal fejl under opstart	1 grønt blink, 1 orange blink, 1 grønt blink, som gents i 4 sekunder
Lavt batteriniveau Orange blink
Nedlukning pga. lavt batteriniveau	Hurtigt orange blink
Monitor LED er SLUKKET
Opstart Konstant rød i 2 sekunder
'Idle' (Inaktiv) programmeringstilstand/kanaltilstand	Grønt blink
Scanningstilstand Hurtigt rødt blink
Send (Tx)/modtag (RX) Konstant	rød
VOX/iVOX-tilstand Dobbelt rødt blink

HANDFRI BRUG/VOX

Radioer i Motorola XT-serien kan betjenes håndfrit (VOX), når de bruges sammen med kompatibelt VOX-tilbehør.

Med kompatibelt VOX-tilbehør

VOX-følsomheden er indstillet til middel (niveau '2') fra fabrikken. Inden brug af VOX skal du indstille VOX til et andet niveau end '2' via CPS (Customer Programming Software). Derefter skal du udføre følgende trin:

1. Sluk for radioen.
2. Åbn tilbehørsdækslet.
3. Sæt lydtilbehørstikket helt ind i tilbehørsporten.
4. Tænd radioen. LED blinker rødt to gange
5. Reducer radiovolumen, INDEN du sætter tilbehøret op til øret.
6. Tal ind i tilbehørets mikrofon for at sende, og hold op med at tale for at modtage.
7. VOX kan deaktiveres midlertidigt ved at trykke på PTT-knappen eller fjerne lydtilbehøret.

Bemærk: Kontakt din Motorola-forhandler for at bestille tilbehør.

Indstilling af iVOX-følsomhed

Følsomheden af radioens tilbehør eller mikrofon kan tilpasses forskellige driftsmiljøer. iVOX-følsomheden kan programmeres via CPS.

Standardværdien er '3'. iVOX-niveauet bør indstilles til et andet niveau.

• 1 = Lav følsomhed
• 2 = Middelfølsomhed
• 3 = Høj følsomhed

Handfri uden tilbehør (iVOX)

• iVOX aktiveres ved at trykke på PTT-knappen, mens du tænder radioen.
• iVOX kan deaktiveres midlertidigt ved at trykke på PTT-knappen. iVOX genaktiveres med et kortvarigt tryk på PTT-knappen. Der er en kort forsinkelse fra det øjeblik, du begynder at tale, og indtil radioen sender.

Mikrofonforstærkning

Mikrofonens følsomhed kan justeres til forskellige brugere eller driftsmiljøer.

Denne funktion kan kun tilpasses via CPS. Mikrofonen er som standard indstillet til niveau 2 (middelforstærkning).

Aktivering af stemmemeddelelser i brugertilstand

Tryk kortvarigt på SB1-knappen, mens du tænder radioen, for at aktivere/deaktivere stemmemeddelelser i brugertilstand. (Standardindstillingen er til).

Opstart - tonetilstand

Opstartslyd aktiveres/deaktiveres ved at trykke på SB1- og SB2-knapperne samtidigt i 2-3 sekunder, mens du tænder radioen, indtil du hører den forprogrammerede opstartslyd. Radioen har 3 forskellige opstartslyde.

Nulstilling til fabriksindstillinger

Nulstilling til fabriksindstillinger sætter alle radioens funktioner tilbage til fabrikkens oprindelige standardindstillinger. Det gøres ved samtidigt at trykke på PTT-, SB1- og SB2-knappen, mens du tænder radioen, indtil du hører en hvid kvidren.

PROGRAMMERINGSFUNKTIONER

Du kan nemt programmere alle radioens funktioner ved hjælp af CPS (Customer Programming Software) og programmeringskablet.

CPS-softwaren kan downloades gratis på www.motorolasolutions.com/XTSeries.

På radiomodeller uden skærm styres navigationen via stemmemeddelelser.

Du kan aflæse og ændre følgende tre funktioner, når radioen er i tilstanden avanceret konfiguration:

Valg af frekvens, - Koder (CTCSS/DPL) og - Auto-scan

Funktionen Frequencies Select (Valg af frekvens) gør det muligt at vælge frekvenser fra en foruddefineret liste.

Interference Eliminator Code

(interferenseliminatorkoden) (CTCSS/DPL) bidrager til at minimere interferens ved at give dig mulighed for at vælge mellem forskellige kombinationer af koder, der fjerner statisk støj, støj og uønskede meddelelser.

Med funktionen Auto-scan (Automatisk scanning) kan du indstille en bestemt kanal til automatisk at aktivere scanning, hver gang du skifter til den pågældende kanal.

Aktivering af tilstanden avanceret konfiguration

Bemærk: Kontroller, at radioen er indstillet på den kanal, du vil programmere, inden du konfigurerer funktionerne. Du kan indstille kanalen enten inden eller efter aktivering af tilstanden avanceret konfiguration ved at dreje kanalvælgerknappen, indtil du når den relevante kanal.

Du kan aflæse eller ændre frekvenser, koder og auto-scan ved at aktivere tilstanden 'Advanced Configuration' (Avanceret konfiguration). Dette gør du ved at holde både PTT- og SB1-knappen nede i 3 til 5 sekunder, mens du tænder radioen, indtil du hører stemmemeddelelsen "Programming Mode" (Programmeringstilstand) og "Channel Number" (Kanalnummer). LED-indikatoren blinker grønt en gang.

Bemærk: Radioen er i 'Idle' (Inaktiv) programmeringstilstand, indtil brugeren påbegynder delve programmeringen.

I 'Idle' (Inaktiv) programmeringstilstand kan du høre indstillinger for frekvenser, koder og autoscan ved at trykke kortvarigt på PTT-knappen for at navigere gennem de forskellige programmerbare funktioner.

Indtastning af frekvensværdier

Radioer i XT-serien anvender PMR446-båndet, der har 8 tilgængelige frekvenser.

Kanalnummer er den første redigerbare værdi i 'Idle' (Inaktiv) programmeringstilstand. Vælg den ønskede kanal ved at dreje kanalvælgerknappen. En stemmemeddelelse angiver den valgte kanal til konfiguration. Du kan skifte til de andre funktioner, der kan konfigureres, ved hjælp af kortvarige tryk på PTT-knappen. Brug SB1- og SB2-knappen til at ændre værdierne. En stemmemeddelelse angiver den valgte værdi.

Aflæsning af CTCSS/DPL-værdier

Skift mellem de funktioner, der kan konfigureres, ved at trykke kortvarigt på PTT-knappen, indtil du hører den aktuelle kode. Radioen skifter til tilstanden 'programmering af CTCSS/PL-koder'.

Indtast en ny kodeværdi ved hjælp af SB1- og SB2-knappen.

Radioerne i XT-serien har op til 219 koder. Se "Frekvens- og kodetabeller" på side 47 for at få flere oplysninger.

Aflæsning af auto-scan-værdier

Du kan gå til auto-scan-tilstand ved at trykke kortvarigt på PTT-knappen, når du hører CTCSS/DPL-koderne.

Auto-scan har kun to værdier:

Aktiveret - Deaktiveret

Rediger auto-scan-værdierne med SB1- og SB2-knappen.

Lagring af indstillinger

Når du har indstillet de ønskede værdier, kan du enten:

• trykke kortvarigt på PTT-knappen for at fortsætte programmeringen, trykke længe på PTT-knappen for at gemme og vende tilbage til 'Idle' (Inaktiv) programmeringstilstand eller
• trykke længe på PTT-knappen to gange for at afslutte 'Idle' (Inaktiv) programmeringstilstand og vende tilbage til normal radiofunktion.

Bemærk:

• Hvis du vil afslutte programmeringstilstand uden at gemme, skal du slukke radioen.
• Hvis du kommer tilbage til begyndelsen af 'Idle' (Inaktiv) programmeringstilstand, hører du "Channel Number" (Kanalnummer), og LED-indikatoren blinker i grønt. Alle ændrede værdier gemmes automatisk.

Ofte stillede spørgsmål om programmeringstilstand

1. Jeg blev distraheret under programmeringen og kan ikke huske, hvilken funktion jeg programmerede. Hvad skal jeg gøre?

Gå tilbage til 'Idle' (Inaktiv) programmeringstilstand, og begynd forfra. Det er ikke muligt at vende tilbage til programmeringstilstand (radioen kan ikke på anden vis oplyse dig om, hvilket trin du er på i programmeringstilstand). Derfor kan du:

• Trykke længe på PTT-knappen. Radioen går tilbage til 'Idle' (Inaktiv) programmeringstilstand eller
• Sluk radioen, og aktivér programmeringstilstand igen. (Se "Aktivering af tilstanden avanceret konfiguration" på side 27 for at få flere oplysninger.)
• Jeg forsøger at programmere en frekvensværdi (eller kodeværdi), men radioen tillader det ikke. Den sprang værdien over og gik tilbage til '0'.

Det er ikke muligt at programmere en værdi, som ikke findes i frekvens- og kodeområdet. Eksempelvis vil radioen ikke acceptere koden 220, fordi den tilladte maksimalværdi er 219. Det samme gælder frekvensværdierne. Se "Frekvens- og kodetabeller" på side 47 for at sikre, at du programmerer en gyldig værdi. 3. Jeg kan ikke aktivere programmeringstilstand. Radioen kan være blevet låst med CPS, så frontpanelet ikke kan programmeres. Brug CPS for at låse radioen op. 4. Jeg kom til at programmere en forkert værdi. Hvordan kan jeg slette eller omprogrammere værdien? Hvis du har programmeret en forkert værdi, kan du enten: - 'Roll-over' (Nulstiller) værdiområdet. Radioen 'Roll-over' (Nulstiller) værdiområdet, hver gang den når den maksimalt tilladte værdi. Øg (tryk kortvarigt på SB1-knappen) eller mindske (tryk kortvarigt på SB2-knappen) værdien, indtil du når den ønskede værdi eller

• Sluk radioen, og begynd forfra.
• Jeg har lige programmeret en værdi. Hvordan afslutter jeg programmeringstilstand?

Du kan enten:

trykke længe på PTT-knappen to gange for at afslutte, hvis du er i programmeringstilstand, eller - trykke længe på PTT-knappen en gang, hvis du allerede er i den 'Idle' (Inaktiv) programmeringstilstand. 6. Jeg har færdigprogrammeret funktionerne på denne kanal. Hvordan programmerer jeg en anden kanal?

Tryk kortvarigt på PTT-knappen nogle gange, indtil du hører "Channel Number" (Kanalnummer). Skift kanal ved at dreje kanalvælgerknappen. Hvis du vil gemme ændringerne, skal du sikre, at radioen er i 'Idle' (Inaktiv) programmeringstilstand, før du skifter kanal. Ellers vil de foretagne ændringer gå tabt.

EKSEMPEL PÅ PROGRAMMERING AF VÆRDIER

Eksempel på programmering af frekvens

Under forudsætning af, at den aktuelle frekvens er indstillet til Channel 1 (Kanal 1) med standardfrekvensen for PMR446 indstillet til '02' (svarende til 446,03125 MHz), og at du vil ændre den til Frequency Number = '13' (Frekvensnummer = '13') (som er knyttet til 466,05625 MHz), skal du gøre følgende:

1. Aktivér tilstanden avanceret konfiguration.
2. Tryk kortvarigt på PTT-knappen for at gå til frekvenstilstand. En stemmemeddelelse angiver, at den aktuelle værdi er '2'.
3. Øg frekvensen ved at trykke elleve gange på SB1-knappen, hvorefter du vil høre, at frekvensen nu er "One, three" (13).
4. Tryk længe på PTT-knappen. LED-indikatoren blinker grønt en gang for at angive, at radioen er i 'Idle' (Inaktiv) programmeringstilstand.
5. Tryk længe på PTT-knappen for at afslutte programmeringstilstand, eller sluk radioen.

Eksempel på programmering af kode

Det forudsættes, at den nuværende kodeværdi har fabriksindstillingen '001', og at du vil ændre den til CTCSS/DPL Code = 103 (CTCSS/DPL-kode = 103). Følg nedenstående procedure:

1. Aktiver tilstanden avanceret konfiguration.
2. Tryk kortvarigt på PTT-knappen to gange. Du vil høre stemmemeddelelsen "Code Number" (Kodenummer) (tilstanden programmering af CTCSS/DPL aktiveres).
3. Tryk og hold SB1- eller SB2-knappen nede for at øge eller mindske værdien til det nærmeste 10-tal. Når knappen slippes, hører du det første, andet og tredje ciffer. Tryk på SB1- eller SB2-knappen gentagne gange, indtil du hører "103".
4. Tryk længe på PTT-knappen. LED-indikatoren blinker grønt en gang for at angive, at radioen er i 'Idle' (Inaktiv) programmeringstilstand.
5. Tryk længe på PTT-knappen for at afslutte programmeringstilstand, eller sluk radioen.

Eksempel på programmering af auto-scan

Auto-scan er den tredje funktion i programmeringstilstand og kan slås enten til eller fra på en bestemt kanal.

Sådan slås auto-scan til:

Aktiver tilstanden avanceret konfiguration, og vælg den ønskede kanal. - Tryk kortvarigt på PTT-knappen tre gange for at aktivere tilstanden 'programmering af aktive kanaler'. Stemmemeddelelsen angiver "auto-scan" (Automatisk scanning) dermed indstillingen (aktiveret eller deaktiveret). Tryk på SB1 eller SB2 for at ændre indstillingen. - Tryk længe på PTT-knappen. LED-indikatoren blinker grønt en gang for at angive, at radioen er i 'Idle' (Inaktiv) programmeringstilstand. Tryk længe på PTT-knappen for at afslutte programmeringstilstand, eller sluk radioen.

ANDRE PROGRAMMERINGSFUNKTIONER

Scanning

Ved hjælp af scanning kan du finde samtaler på andre kanaler. Når radioen registrerer en transmission, stopper den scanningen og går til den aktive kanal. På den måde kan du lytte til og tale med folk på den pågældende kanal uden at skifte kanal. Hvis der er gyldig kanalaktivitet på kanal 2, forbliver radioen på kanal 1, og du vil ikke høre kanal 2. Når samtalen på kanal 1 er stoppet, venter radioen i 5 sekunder og scanner derefter igen.

• Scanningen startes ved at trykke på SBx-knappen (x=1 eller 2). (Scanning er som standard knyttet til SB2-knappen, men kan programmeres til enten SB1- eller SB2-knappen via CPS). Når radioen registrerer kanalaktivitet, stopper den på den pågældende kanal, indtil aktiviteten slutter. Du kan svare på kanalen uden at skulle skifte kanal med PTT-knappen. Hvis der ikke registreres transmission i 5 sekunder, genoptages scanningen.
• Scanningen stoppes ved at trykke kortvarigt på SB1- eller SB2-knappen (den, der er programmeret til scanning) igen.
• Hvis du vil scanne en kanal uden interferenseliminatorkoderne (CTCSS/DPL), skal du indstille koderne for kanalerne til '0' i tilstanden programmering af CTCSS/DPL.

Bemærk: Når radioen er indstillet til scanning, blinker LED-indikatoren rødt en gang.

Redigering af scanningsliste

Scanningslisten kan registreres ved hjælp af CPS. Se "CPS (Customer Programming Software)" på side 33 for at få flere oplysninger.

Sletning af støjkanal

Ved hjælp af sletning af støjkanal kan du midlertidigt fjerne kanaler fra scanningslisten. Funktionen er nyttig, hvis der er irrelevante samtaler på en 'støjkanal', som lægger beslag på radioens scanningsfunktion.

Sådan sletter du en kanal fra scanningslisten:

• Start scanningstilstand med et kortvarigt tryk på SB1- eller SB2-knappen (den, der er programmeret til scanning).
• Vent, indtil der ingen modtagelse er på den kanal, du vil fjerne. Tryk længe på SB2-knappen for at slette kanalen. Du kan ikke slette kanalen, når scanning er aktiveret (hjemmekanal).
• Kanalen scannes først igen, når du afslutter scanningstilstand med et kortvarigt tryk på SB1- eller SB2-knappen (den, der er programmeret til scanning), eller næste gang du slukker og tænder radioen.

Den hurtigste metode til at programmere og ændre radioens funktioner er at bruge CPS (Customer Programming Software) og CPS-programmeringskablet(*). CPS-softwaren er frit tilgængelig som webbaseret software til download på:

Tilslut radioen i XT-serien ved hjælp af bakkeopladeren og CPS-programmeringskablet som vist på Figur 1 på side 33. Sæt kontakten på CPS-programmeringskablet til 'CPS-tilstand'.

Med CPS kan du programmere frekvenser, PL/DPL-koder og andre funktioner, såsom timer for timeout, scanningsliste, opkaldstoner, kryptering, reverse burst osv. CPS er et meget brugbart redskab, da det også kan låse for programmering via radioens frontpanel eller begrænse ændringer af bestemte radiofunktioner (for at undgå, at forudindstillede radioværdier slettes ved et uheld). Det tilfører også sikkerhed ved at gøre det muligt at indstille en adgangskode til administration af radioens profil. Se afsnittet med en oversigt over funktionerne i slutningen af brugervejledningen for yderligere oplysninger.

Bemærk: (*) CPS-programmeringskablet P/N# HKKN4027_ er tilbehør, der sælges separat. Kontakt din Motorola-forhandler for at få yderligere oplysninger.

Timer for timeout

Timeren angiver det tidsrum, som radioen kontinuerligt kan sende i, før transmissionen automatisk afsluttes. Standardindstillingen er 60 sekunder og kan ændres ved hjælp af CPS.

Opkaldstoner

Med funktionen opkaldstoner kan du sende en tone til andre radioer på samme kanal for at angive, at du vil sige noget eller blot vil advare dem.

For at bruge denne funktion skal du have programmeret opkaldstoner til enten SB1- eller SB2-knappen og valgt 1 af de 3 indspillede toner.

Kryptering

Krypteringsfunktionen gør, at en transmission forvrænges for enhver, der lytter, uden at have den samme kode. Kryptering er som standard slået fra. For at ændre krypteringskoden under normal radiobrug skal krypteringsfunktionen programmeres til enten SB1 eller SB2.

Reverse Burst

Reverse Burst eliminerer uønsket støj (squelch tail) ved tab af bæreregistrering. Du kan vælge mellem 180 eller 240 for at sikre kompatibilitet med andre radioer. Standardværdien er 180.

Bemærk:

• De funktioner, der er beskrevet på de foregående sider, er blot nogle af CPS' funktioner. CPS tilbyder flere muligheder. Du kan få yderligere oplysninger i HJÆLP-filen i CPS.
• Visse af CPS-softwarens funktioner kan variere mellem de enkelte radiomodeller.

KLONING AF RADIOER

På radioer i XT-serien kan du klone profiler fra én kilderadio til en målradio ved hjælp af én af tre følgende metoder:

• Ved brug af en multiplader (valgfrit tilbehør),
• Ved brug af to enkeltopladere og et radio-til-radio-kloningskabel (valgfrit tilbehør),
• Ved brug af CPS (gratis softwaredownload).

Kloning med en multiplader

For at klone radioer med multipladeren skal du have mindst to radioer:

• en kilderadio (den radio, som en profil skal klones eller kopieres fra) og
• en målradio (radioen, hvis profil skal klones fra kilderadioen).

Kilderadioen skal være i lomme 1 eller 4, og målradioen skal være i lomme 2 eller 5. De skal parres i multipladerens lommer som følger:

• 1 og 2 eller 4 og 5.

Multipladeren behøver ikke at være tilsluttet en strømkilde under kloning, men batteriet i hver enkelt radio skal være opladt.

1. Tænd målradioen, og placer den i en af multipladerens målkommer.
2. Tænd kilderadioen som beskrevet nedenfor:

Tryk længe på PTT- og SB2-knappen samtidigt, mens du tænder radioen. Vent 3 sekunder, indtil du hører stemmemeddelelsen "Cloning" (Kloning), og slip knapperne.

1. Placer kilderadioen i den kildelomme, der passer sammen med den mållomme, du har valgt i trin 1. Tryk på SB1-knappen, og slip den igen.
2. Når kloningen er afsluttet, hører du stemmemeddelelsen "successful" (lykkedes) (kloningen lykkedes) eller "fail" (mislykkedes) (kloningen mislykkedes). Hvis kilderadioen har et display, vil der stå enten 'Pass' (Lykkedes) eller 'Fail' (Mislykkedes) (der lyder en tone inden for 5 sekunder).
3. Når du har gennemført kloningen, skal du slukke og tænde radioerne igen for at afslutte tilstanden 'Cloning' (Kloning).

Du kan læse mere om, hvordan du kloner radioer, på det vejledningsark, der fulgte med multipladeren.

Henvis til P/N# PMLN6384_ved bestilling af multipladeren.

Bemærk:

• Se "Hvad gør jeg, hvis kloningen mislykkes" på side 40, hvis kloningen mislykkes. For at sikre en vellykket kloning skal de parrede mål- og kilderadioer benytte samme bånd.
• Numrene på multipladerens lommer skal aflæses fra venstre mod højre med Motorola-logoet vendende fremad.

CPS- og kloningskabler (valgfrit tilbehør)

Både CPS- og Cloning Cables (Kloningskabler) kan bruges til radioer i enten XT-serien eller XTNi-serien. Kloningskablet understøtter en række radioer i XT- og XTNi-serien. - CPS-kablet programmerer radioer i XT-serien. Sørg for, at kontakten på kabinettet står i positionen "Flash" (Blink) eller "CPS" (Forbrugerprogramsoftware). Hvis du vil programmere en XTNi-radio med CPS-kablet, skal du sikre, at kontakten på kabinettet står i positionen "CPS" (Forbrugerprogramsoftware), og at USB-adapteren, der følger med CPS-kabelsættet, er forbundet med kabinettet. - Med kablet til Cloning (Kloning) kan du klone:

- Radioer i XT-serien. Sørg for, at kontakten står i positionen "Cloning" (Kloning) eller "Legacy" (Nedarvet). - Radioer i XTNi-serien. Sørg for, at kontakten står i positionen "Legacy" (Nedarvet) med en USB-adapter i hver ende af kloningskablet. - Radioer i XT- og XTNi-serien. Sørg for, at kontakten står i positionen "Legacy" (Nedarvet), og brug en USB-adapter til XTNi-enkeltopladeren. Sættet med kloningskablet omfatter en USB-adapter.

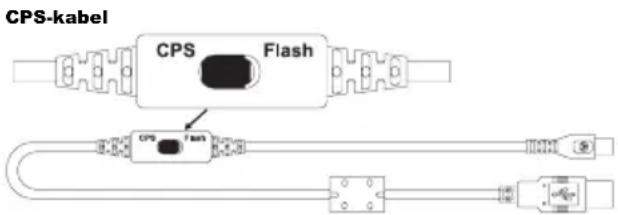

CPS-kabel

Cloning Cable

USB-adapter

Kloning af radio med R2R-kloningskablet (Radio to Radio) (valgfrit tilbehør)

Betjeningsinstruktioner

1. Inden du udfører kloningen, skal du sikre, at:
2. Batteriet i begge radioer er fuldt opladet. Du har to enkeltopladere til kloning af radioer i XT-serien eller en enkeltoplader til radioer i XT-serien og en enkeltoplader til radioer i XTNi-serien.
3. Sluk radioerne, og
4. Frakobl eventuelle kabler (strømforsyning eller USB-kabler) fra enkeltopladerne.
5. Slut kloningskablets ene stik til den første enkeltoplader og det andet til den anden enkeltoplader.

Bemærk: Enkeltopladerne strømforsynes ikke under kloningen. Batterierne vil ikke blive opladet. Der udveksles kun data mellem de to radioer.

1. Tænd målradioen, og placer den i en af enkeltopladerne.
2. Kilderadioen tændes på følgende måde:

Tryk længe på PTT- og SB2-knappen samtidigt, mens du tænder radioen. - Vent 3 sekunder, indtil du hører stemmemeddelelsen "Cloning" (Kloning), inden du slipper knapperne.

1. Placer kilderadioen i den relevante enkeltoplader. Tryk på SB1-knappen, og slip den igen.
2. Når kloningen er afsluttet, hører du stemmemeddelelsen "successful" (Lykkedes) (kloningen lykkedes) eller "fail" (Mislykkedes) (kloningen mislykkedes). Hvis kilderadioen har

et display, vil der stå enten 'Pass' (Lykkedes) eller 'Fail' (Mislykkedes) (der lyder en tone inden for 5 sekunder).

1. Når kloningen er afsluttet, skal du slukke og tænde radioerne igen for at afslutte tilstanden "Cloning" (Kloning).

Hvad gør jeg, hvis kloningen mislykkes?

Du hører stemmemeddelelsen "Fail" (Mislykkedes), hvis kloningen er mislykkedes. I så fald skal du udføre alle nedenstående trin, før du forsøger at genstarte kloningen:

1. Kontroller, at batterierne i begge radioer er fuldt opladet.
2. Kontroller, at kloningskablet er sluttet korrekt til begge enkeltopladere.
3. Kontroller, at batteriet sidder korrekt i radioen.
4. Kontroller, at der ikke er fremmedlegemer i opladerbakken eller på radioens kontakter.
5. Kontroller, at målradioen er tændt.
6. Kontroller, at kilderadioen er i kloningstilstand.
7. Kontroller, at radioerne benytter samme frekvensbånd, er fra samme region og har samme sendestyrke.

Bemærk: Dette kloningskabel er kun udviklet til brug sammen med Motorola enkeltoplader RLN6175 og PMLN6394

Henvis til P/N# HKKN4028 ved bestilling af kloningskabel. Du kan få flere oplysninger om tilbehør i "Tilbehør" på side 55.

Kloning ved brug af CPS (Customer Programming Software)

Ved brug af denne metode skal du anvende CPS-softwaren, en bakkeoplader og CPS-programmeringskablet.

Henvis til P/N# HKKN4028 for at bestille CPS-programmeringskablet.

Du kan få oplysninger om proceduren for kloning ved brug af CPS i:

• CPS-hjælp-filen -> Indhold og indeks -> Kloning af radioer eller
• i folderen til CPS-programmeringskablet.

FEJLSØGNING

Symptom Prøv følgende...
Ingen strøm	Oplad eller udskift litium-ion-batteriet. Ekstreme driftstemperaturer kan påvirke batteriets levetid. Se "Om lithium-ion-batteriet" på side 11
Der høres andre lyde eller smtaler på en kanal	Kontroller, at der er indstillet en interferenseliminatorkode. Frekvensen eller interferenseliminatorkoden er muligvis allerede i brug. Skift indstlinger: vælgændre frekvenser eller koder på samtlige radioer. Kontroller, at den rigtige frekvens og kode er indstillet på radioen, mens der sendes. Se "Tale og overvågning" på side 20
Beskederne er forvrængede	Krypteringskode kan nære slæt til, og/eller indstillingen stemmer ikke overens med de andere radioers indstlinger.
Lydkvaliteten er ikke god nok	Radioindstillingerne passer@måske ikke sammen. Kontroller, at radioernes frekvenser, koder og;bändbredder er identiske
Begrænset rækkevidde for tale	Stål- og/eller betonkonstruktioner, kraftigt bladhæng, bygninger erller køretøjer reducerer rækkevidden. Sørg for at have en fri synslinje for at forbsted transmissionen.Det mindsker rækkevidden at bære radioen tæt på kroppen, SSE som i en lomme ell er et bælte. Placer radioen et andet sted. Du kan Øge rækkevidden og dækningen ved at reducere omfanget af forbinderer erøge strømstyrken.UHF-radioer giver bedre dækning i industri-stg- erhvervsbygninger. Hjere strømstyrke Øger signalrækkevidden og -gennemtrængningsevn.Se "Tale og overvågning" på side 20
Beskeder sendes eller modtages ikke	Sørg for at trykke PTT-knappen helt ned, nár du sender en besked.Kontroller, at radioernes indstellinger for kanal, frekvens, interferenseliminatorkode og krypteringskode er ens. Du kan få flere oplysninger i "Tale og overvågning" på side 20.Oplad, udskift og/eller flyt batterierne. Se "Om lithium-ion-batteriet" på side 11.Forhindringer og brug indendørs erler i køretøjer kan forstyrre transmissionen.Vælg en,anden placering. Se "Tale og overvågning" på side 20.Kontroller, at radioen ikke er i scanningstilstand. Se "Scanning" på side 32 og "Sletting af støjkanal" på side 33.
Kraftig statisk støj aller interferens	Radioerne er for tæt på hinanden. Der skal nære mindst halvanden meter mellem dem.Radioerne er for langt fra hinanden, eller øså forstyrres transmission af forbindringer.Se "Tale og overvågning" på side 20.
Lave batteriniveauer	Oplad eller udskift litium-ion-batteriet.Ekstreme driftstemperaturer påvirker batteriets levetid.Se "Om lithium-ion-batteriet" på side 11.
Bakkeopladerens LED-lampe blinker ikke	Kontroller, at radioen/batteriet er isat korrekt, at kontakterne på batteriet/ opladeren er rene og harkontakt med hinanden.Se "Opladning med enkeltbakkeoplader" på side 14, "LED-indikatorer på bakkeoplader" på side 16 og "Sådan installereres litium-ion-batteriet (Li-olon)" på side 12.
Indikatoren for lavt batteri blinker, selvom der er istat nye batterier	Se "Sådan installereres litium-ion-batteriet (Li-olon)" på side 12 og "Om lithium-ion-batteriet" på side 11.

Dansk

Symptom Prøv følgende...
VOX kan ikke aktiveres	VOX-funktionen kan=vare slået fra. Brug CPS til at sikre, at folsomheden for VOX ikke er indstillet til '0'. Tilbehør virker ikke erller er ikke kompatibelt. Se "Håndfri brug/VOX" på side 24.
Batteriet oplades ikke, selv om det har siddet i bakkeopladeren et stykke tid	Kontroller, at bakkeopladeren er tilsluttet korrekt til en kompatibel strømforsyning. Se "Opladning med enkeltbakkeoplader" på side 14 og "Opladning af et分开 batteri" på side 15. Kontroller opladerens LED-indikatorer for at se, om der er problemer med batteriet. Se "LED-indikatorer på bakkeoplader" på side 16.

Bemærk: Når en af radioens funktioner ikke fungerer i overensstemmelse med standardværdierne eller de forprogrammerede værdier, skal du kontrollere, om radioen er blevet programmeret ved hjælp af CPS med en tilpasset profil.

BRUG OG PLEJE

Brug en blød klud til at rengøre ydersiden

Må ikke nedsænkes i vand. Brug ikke alkohol eller rengøringsopløsninger.

Hvis radioen nedsænkes i vand...

SLUK for radioen og fjern batterierne

Aftørres med en blød klud. Radioen må ikke bruges, før den er helt tør.

FREKVENS- OG KODETABELER

Tabellerne i dette afsnit indeholder frekvens- og kodeoplysninger. De er nyttige, når du bruger tovejsradioerne i Motorola XT-serien sammen med andre professionelle radioer. De fleste frekvenser er de samme som XTNi-seriens frekvenser.

Kanalfrekvens og interferenseliminatorkode (standard)

Kanalnr.	Frekvens (MHz)	Kode Båndbredde K
1 446,00	625 67,0 Hz	12,5 kHz
2 446,01	875 67,0 Hz	12,5 kHz
3 446,03	125 67,0 Hz	12,5 kHz
4 446,04	375 67,0 Hz	12,5 kHz
5 446,05	625 67,0 Hz	12,5 kHz
6 446,06	875 67,0 Hz	12,5 kHz
7 446,08	125 67,0 Hz	12,5 kHz
8 446,09	375 67,0 Hz	12,5 kHz

Bemærk: Kode 754 svarer til DPL 121

alnr.	Frekvens (MHz)	Kode Båndbredde
9	446,00625 754 12,5 kHz
10	446,01875 754 12,5 kHz
11	446,03125 754 12,5 kHz
12	446,04375 754 12,5 kHz
13	446,05625 754 12,5 kHz
14	446,06875 754 12,5 kHz
15	446,08125 754 12,5 kHz
16	446,09375 754 12,5 kHz

CTCSS- OG PL/DPL-KODER

CTCSS-koder

CTCSS Hz	CTCSS Hz
1 67,0	14 107,2 27 167,9
2 71,9	15 110,928 173,8
3 74,4	16 114,8 29 179,9
4 77,0	17 118,830 186,2
5 79,7	18 123 31 192,8
6 82,5	19 127,3 32 203,5
7 85,4	20 131,8 33 210,7
8 88,5	21 136,5 34 218,1
9 91,5	22 141,3 35 225,7
10 94,8	23 146,2 36 233,6
11 97,4	24 151,4 37 241,8
12 100,0	25 156,7 38 250,3
13 103,5	26 162,2

SS Hz
122 (*)	69,3

Bemærk: (^*) Ny CTCSS-kode.

PL/DPL-koder

DPL Kode DPL Kode
39 23	55 116 71 243
40 25	56 125 72 244
41 26	57 131 73 245
42 31	58 132 74 251
43 32	59 134 75 261
44 43	60 143 76 263
45 47	61 152 77 265
46 51	62 155 78 271
47 54	63 156 79 306
48 65	64 162 80 311
49 71	65 165 81 315
50 72	66 172 82 331
51 73	67 174 83 343
52 74	68 205 84 346
53 114	69 223 85 351
54 115	70 226 86 364

ode

PL/DPL-koder (fortsat)

DPL	Kode
87 365	104 565 121 754
88 371	105 606 123 645
89 411
90 412	107 624 125 Tilpass PL asset PL asset PL
91 413	108 627 126 Tilpass PL asset PL asset PL
92 423	109 631 127 Tilpass PL asset PL
93 431	110 632 128 Tilpass PL asset PL
94 432	111 654 129 Tilpass PL
95 445	112 662 130 Omvendt DPL
96 464	113 664 131 Omvendt DPL
97 465	114 703 132 Omvendt DPL
98 466	115 712 133 Omvendt DPL
99 503	116 723 134 Omvendt DPL
100 506	117 731 135 Omvendt DPL
101 516	118 732 136 Omvendt DPL
102 532	119 734 137 Omvendt DPL
103 546	120 743 138 Omvendt DPL

DPL	Kode

PL/DPL-koder (fortsat)

DPL Kode DPL Kode I
139	Omvendt DPL 48
140	Omvendt DPL 49
141	Omvendt DPL 50
142	Omvendt DPL 51
143	Omvendt DPL 52
144	Omvendt DPL 53
145	Omvendt DPL 54
146	Omvendt DPL 55
147	Omvendt DPL 56
148	Omvendt DPL 57
149	Omvendt DPL 58
150	Omvendt DPL 59
151	Omvendt DPL 60
152	Omvendt DPL 61
153	Omvendt DPL 62
154	Omvendt DPL 63
155	Omvendt DPL 64

ode
156	Omvendt DPL 65
157	Omvendt DPL 66
158	Omvendt DPL 67
159	Omvendt DPL 68
160	Omvendt DPL 69
161	Omvendt DPL 70
162	Omvendt DPL 71
163	Omvendt DPL 72
164	Omvendt DPL 73
165	Omvendt DPL 74
166	Omvendt DPL 75
167	Omvendt DPL 76
168	Omvendt DPL 77
169	Omvendt DPL 78
170	Omvendt DPL 79
171	Omvendt DPL 80
172	Omvendt DPL 81

173	Omvendt DPL 82
174	Omvendt DPL 83
175	Omvendt DPL 84
176	Omvendt DPL 85
177	Omvendt DPL 86
178	Omvendt DPL 87
179	Omvendt DPL 88
180	Omvendt DPL 89
181	Omvendt DPL 90
182	Omvendt DPL 91
183	Omvendt DPL 92
184	Omvendt DPL 93
185	Omvendt DPL 94
186	Omvendt DPL 95
187	Omvendt DPL 96
188	Omvendt DPL 97
189	Omvendt DPL 98

PL/DPL-koder (fortsat)

DPL	Kode
190	Omvendt DPL 99
191	Omvendt DPL 100
192	Omvendt DPL 101
193	Omvendt DPL 102
194	Omvendt DPL 103
195	Omvendt DPL 104
196	Omvendt DPL 105 20
197	Omvendt DPL 106
198	Omvendt DPL 107 20
199	Omvendt DPL 108

DPL	Kode
200	Omvendt DPL 109
201	Omvendt DPL 110
202	Omvendt DPL 111
203	Omvendt DPL 112
204	Omvendt DPL 113
205	Omvendt DPL 114
endt DPL	L 115 216 Tilpasset DPL
207	Omvendt DPL 116
endt DPL	L 117 218 Tilpasset DPL
209	Omvendt DPL 118

DPL	Kode
210	Omvendt DPL 119
211	Omvendt DPL 120
212	Omvendt DPL 121
213	Omvendt DPL 123
214	Tilpasset DPL
215	Tilpasset DPL
217	Tilpasset DPL
219	Tilpasset DPL

MOTOROLAS BEGRÆNSEDE GARANTI

GARANTIOPLYSNINGER

Den autoriserede Motorola-forhandler eller det sted, hvor du har købt din tovejsradio fra Motorola og/eller det originale tilbehør, honorerer et garantikrav og/eller yder garantiservice. Du bedes indlevere radioen til din forhandler for at gøre krav på garantiservice. Radioen skal ikke returneres til Motorola. Før du kan gøre krav på garantiservice, skal du fremvise købskvitteringen eller et sammenligneligt købsbevis indeholdende datoen for købet. Din tovejsradio skal tydeligt vise serienummeret. Garantien bortfalder, hvis type- eller serienumrene på produktet er blevet ændret, slettet, fjernet eller gjort ulæselige.

Defekter eller skade pga. brug af produktet til andet end det tilsigtede formål eller i manglende overensstemmelse med instruktionerne i denne brugervejledning. Defekter eller skade, der opstår som følge af misbrug, ulykker eller forsømmelse. Defekter eller skade, der opstår som følge af ukorrekt test, drift, vedligeholdelse, justering eller enhver evt. ændring eller modificering af produktet. - Ødelagte eller beskadigede antenner, medmindre dette direkte er forårsaget af defekter i materialer eller forarbejdning. - Produkter, der adskilles eller repareres på en sådan måde, at det påvirker ydelsen negativt eller hindrer tilstrækkelig inspektion og test med henblik på at verificere evt. garantikrav. Defekter eller skade pga. fugt, væske eller spild. - Alle plastikoverflader og alle andre eksternt eksponerede dele, der ridses eller beskadiges pga. normal brug.

Dansk

TILBEHØR

LYDTILBEHØR

Varenr. Beskrivelse
00115 Ekstern højttalermikrofon BR
00117 Headset med drejelig mikrofon
00118	Hovedtelefoner med clips PTT-mirkofon BR
00168 Letvægtsheadset

BATTERI

Varenr. Beskrivelse
PMNN4434_R	Lithium-ion-batteri med standardkapacitet
PMNN4453_R	Lithium-ion-batteri med hj kapacitet

KABLER

Varenr. Beskrivelse

HKKN4028_R2R-kloningskabel

HKKN4027_CPS-programmeringskabel

OPLADERE

Varenr. Beskrivelse
PMLN6385_	Enkeltbakkeopladersæt (standard, UK/EU)
PMLN6393_	Multibakkeoplader INT (standard, UK/EU)

BÆRETILBEHØR

Varenr. Beskrivelse

HKLN4510_Drejehylster

Bemærk: Visse former for tilbehør vil muligvis ikke være tilgængelige på købstidspunktet. Du kan få oplysninger om tilbehør hos din Motorola-forhandler eller på www.motorolasolutions.com/XTSeries eller www.motorolasolutions.com/radios/business.

Bemærk

MOTOROLA, MOTO, MOTOROLA SOLUTIONS og det stiliserede M-logo er varemærker eller registrerede varemærker tilhørende Motorola Trademark Holdings, LLC og bruges under licens. Alle andre varemærker tilhører deres respektive ejere.

Alle rettigheder forbeholdes.

Mikrofonforstærkning 25

Svenska

Klon radio med kloningskabel (valgfrit tilbehør) for radio-til-radio (R2R) 39

Kloning med hjælp af Customer Programming Software (CPS) 41

Fejlfinding 42

Mikrofonforstærkning

Klon radio med kloningskablet (valgfrit tilbehør) til radio-til-radio (R2R)

Artikelnr. Beskrivning

HKKN4028_Radio-till-radio-kloningskabel

HKKN4027_CPS-programmeringskabel

LADER

Articlelnr. Beskrivning
PMLN6385_	Standardladdningsfack für en enchet UK/EU-kit
PMLN6393_	Standardladdningsfack für flera encheter UK/EU-kit

BÆREVESKE OG LIGNENDE TILBEHØR

Artikelnr. Beskrivning

HKLN4510_Justerbart hölster

Med kompatibelt VOX-tilbehør. 24

Indstilling af VOX-følsomhed. 24

CPS og kloningskabler (valgfrit tilbehør) 38

Klon radio ved hjælp af radio-til-radio-kloningskabel (R2R) (valgfrit tilbehør) 39

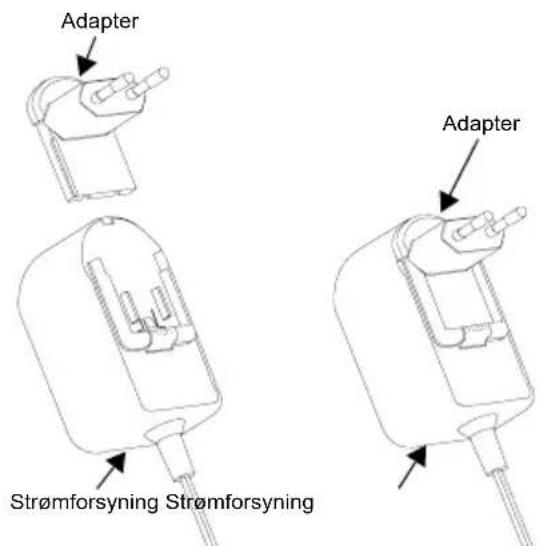

Strømforsyningen passer til alle adapterne, der følger med radiopakken.

Hvilken adapter du skal installere, afhænger af, hvor du befinder dig.

Når du har fundet ud af, hvilken adapter der passer til dit strømstik, gør du følgende for at installere den:

• Skub adapterens spor ind i strømforsyningen, indtil adapteren klikker på plads.
• Skub adapteren opad for at fjerne den.

Hvis du skal købe en ekstra lader eller strømforsyning, skal du sikre dig, at den passer til din holder og dit strømforsyningssæt.

Hylster

Vælg kanal ved at dreje på kanalvælgerknappen, indtil du kommer til den ønskede kanal. En hørbar stemme angiver den valgte kanal.

Hver kanal har sin egen frekvens og støjreduktionskode og sine egne scanningindstillinger.

TALE OG OVERVÅGNING

1. Vælg kanal ved at dreje kanalvælgeren, indtil du kommer til den ønskede kanal. En hørbar stemme angiver den valgte kanal.
2. Sørg for, at PTT-knappen ikke er trykket ind, og lyt efter taleaktivitet.
3. LED-indikatoren lyser rødt, når radioen modtager et opkald.
4. Besvar opkaldet ved at holde radioen lodret 2,5-5 cm fra munden. Tryk på PTT-knappen for at tale, og slip knappen for at lytte.

Bemærk:

• Støjreduktionskoder kaldes også CTCSS-/DPL-koder eller PL-/DPL-koder.

TALERÆKKEVIDDE

Med kompatibelt VOX-tilbehør

Standardværdien er 3. iVOX-niveauet bør indstilles til et andet niveau.

• 1 = lav følsomhed
• 2 = middels følsomhet
• 3 = høy følsomhet

Med funksjonen Auto-Scan (Autoskanning) kan du angi at en bestemt kanal automatisk skal aktivere skanning hver gang du bytter til den kanalen.

Når du har hørt CTCSS/DPL-kodene, vil et kort trykk på PTT-knappen ta deg til modusen Autoscan (Autoskanning).

Auto-Scan (Autoskanning) har bare to verdier:

Radioen tillater deg ikke å programmere noen verdi som ikke er tilgjengelig i frekvens- og kodeområdet. Hvis du for eksempel prøver å programmere kode 220, vil ikke radioen godta det ettersom den maksimale tillatte verdien er 219. Det samme gjelder for frekvenser. Se "Frekvens- og kodetabeller" på side 47 for å forsikre deg om at du programmerer en gyldig verdi. 3. Jeg prøver å gå inn i programmeringsmodusen, men radioen vil ikke gjøre det.

Radioen kan være låst ved hjelp av CPS for ikke å tillate frontpanelsprogrammering. Bruk CPS til å aktivere det på nytt.

1. Jeg programmerte feil verdi da jeg programmerte. Hvordan kan jeg slette verdien eller programmere den på nytt?

• Start radioen på nytt. Radioen starter på nytt hver gang den når maksimale tillatte verdien. Fortsett å øke (trykk kort på SB1-knappen) eller senke (trykk kort på SB2-knappen) til du kommer til ønsket verdi.
• Skru av radioen, og start på nytt.
• Jeg programmerte nettopp verdien jeg vil ha. Hvordan avslutter jeg programmeringsmodusen?

• Trykk lenge på PTT-knappen to ganger for å avslutte hvis du er i programmeringsmodusen.
• Trykk lenge på PTT-knappen en gang hvis du allerede er i programmeringsmodusen Idle (Inaktiv).
• Jeg er ferdig med programmeringen av funksjoner på denne kanalen. Hvordan programmerer jeg en annen kanal?

Tryk kort på PTT-knappen gentagne gange, indtil du hører Channel Number (Kanalnummer). Skift kanal ved at dreje på kanalvælgerknappen. Hvis du vil gemme ændringerne, skal du sørge for, at du er i programmeringstilstanden Idle (Inaktiv), før du skifter kanal, ellers går ændringerne tabt.

EKSEMPEL PÅ VÆRDIPROGRAMMERING

Sådan sletter du en kanal fra scanningslisten:

• Start tilstanden Scan (Scan) ved at trykke kort på SB1- eller SB2-knappen (programmeret til scanning).
• Vent, indtil radioen holder op med at modtage på den kanal, du vil slette. Tryk længe på SB2-knappen for at slette den. Du kan ikke slette kanalen med scanning aktiveret (startkanal).
• Kanalen scannes ikke igen, før du afslutter scanningstilstanden ved at trykke kort på SB1- eller SB2-knappen (programmeret til scanning) igen, eller ved at tænde og slukke for radioen.

CUSTOMER PROGRAMMING SOFTWARE (CPS)

Når du skal programmere, tilslutter du radioen i XT-serien via laderen med holder og CPS-programmeringskablet som vist i Figur 1 på side 34. Sæt kabelkontakten på CPS-programmeringskablet til CPS Mode (CPS-tilstand).

• en kilderadio (radioen med profilerne, der skal klones eller kopieres fra) og
• en målradio (radioen, hvor profilen vil blive klonet fra kilderadioen)

Kilderadioen skal være i fordybning 1 eller 4, mens målradioen skal være i fordybning 2 eller 5, og tilsvarende i MUC-fordybningerne i par som følger:

• 1 og 2 eller 4 og 5

Når du kloner, behøver MUC ikke at være tilsluttet en strømkilde, men alle radioer skal have opladede batterier.

1. Tænd for målradioen, og sæt den i en af MUC-målforsænkningerne.
2. Start kilderadioen ved å følge sekvensen nedenfor:

Trykk lenge på PTT-knappen og SB2 samtidig mens du skrur på radioen. Vent i 3 sekunder før du slipper knappene, til den hørbare tonen Cloning (Kloning) høres.

1. Plasser kilderadioen i kildefordypningen som er i par med målfördypningen du valgte i trinn 1. Trykk på og slipp SB1-knappen.
2. Når kloningen er fullført, vil kilderadioen kunngjøre enten successful (vellykket) (kloningen var vellykket) eller fail (mislykket) (kloningen mislyktes). Hvis kilderadioen er en modell med display, vil det enten vise Pass (Vellykket) eller Fail (Mislykket) på displayet (det avgis en tone innen 5 sekunder).
3. Skru radioene av og på for å gå ut av kloningsmodusen når du har fullført kloningsprosessen.

CPS og kloningskabler (valgfritt tilbehør)

Både CPS og kloningskabler er laget for å fungere med radioer i enten XT-serien eller XTNi-serien. Kloningskabelen støtter en blanding av radioer i XT- og XTNi-serien. - CPS-kabelen programmerer radioer i XT-serien. Kontroller at kabelbryteren står i stillingen Flash- eller CPS. Hvis du vil programmere en XTNi-radio med CPS-kabelen, må du kontrollere at kabelbryteren er i stillingen CPS, og at USB-omformeren som følger med CPS-kabelsettet, er festet til kabelen. - Med kloningskabelen kan du klone:

• Radioer i XT-serien. Sørg for at bryteren står i stillingen Cloning (Kloning) eller Legacy (Eldre).
• Radioer i XTNi-serien. Sørg for at bryteren står i stillingen Legacy (Eldre) med en USB-omformer i hver ende av kloningskabelen.
• Radioer i XT-serien og XTNi-serien. Sørg for at bryteren står i stillingen Legacy (Eldre), og bruk USB-omformer til XTNi-laderen for en enkelt enhet. Kloningskabelsettet inneholder 1 USB-omformer.

USB-omformer

Klone radio ved hjelp av radio til radiokloningskabel (R2R) (valgfritt tilbehør)

Bruksanvisninger

1. Før du starter kloningsprocessen, må du sørge for å ha følgende:
2. Et fulladet batteri på hver av radioene.
3. To ladere for enkelt enhet (SUC) eller 2 SUC for kloning av radioer i XT-serien, eller 1 SUC for radio i XT-serien og 1 SUC for radio i XTNi-serien.
4. Slå av radioene.
5. Koble fra alle kabler (strømforsyning eller USB-kabler) fra SUC-laderne.
6. Koble den ene siden av mini-USB-kontakten på kloningskabelen til den første SUC og den andre enden til den andre SUC.

Hva du gjør hvis kloningen mislykkes

Den hørbare stemmen på radioen kunngjør Fail (Mislykket), noe som indikerer at kloningsprocessen mislyktes. Hvis kloningen mislykkes, må du utføre følgende trinn før du prøver å starte kloningsprocessen på nytt:

1. Kontroller at batteriene på begge radioene er fulladet.
2. Kontroller at kloningskabelen er koblet til begge SUC-laderne.
3. Kontroller at batteriet er riktig satt inn i radioen.
4. Kontroller at det ikke er smuss i laderholderen eller på radiokontaktene.
5. Kontroller at radioen er slått på.
6. Kontroller at kilderadioen er i kloningsmodus.
7. Kontroller at de to radioene er fra samme frekvensbånd, er fra samme region og har samme sendereffekt.

Merk: Denne kloningskabelen er utformet for å fungere bare med kompatible Motorola SUC RLN6175 og PMLN6394.

Når du bestiller kloningskabel, oppgir du delenummer HKKN4028_. Hvis du vil ha mer informasjon om tilbehør, kan du se "Tilbehør" på side 55.

Når du bruker denne klonemetoden, må du ha CPS-programvaren, en lader med holder og CPS-programmeringskabelen.

Hvis du vil bestille CPS-programmeringskabelen, kan du se HKKN4028_.

Ikke bruk alkohol eller rengjøringsløsninger.

Delenr. Beskrivelse

HKKN4028_Radio-til-radio-kloningskabel

HKKN4027_CPS-programmeringskabel

LADERE

Delenr. Beskrivelse
PMLN6385_	Standard lader for enkel enchet med holder UK/EU-sett
PMLN6393_	Standard lader for flere encheter med holder INT UK/EU

BÆRETILBEHØR

Delenr. Beskrivelse

HKLN4510_Dreibart hylster

Noe tilbehør kan være eller ikke være.

tilgjengelig på kjøpstidspunktet. Kontakt ditt Motorola-kjøpssted eller besøk www.motorolasolutions.com/XTSeries eller www.motorolasolutions.com/radios/business for den nyeste informasjonen om tilbehør.

Mærk
