Produkttyp	Professionelles Funkgerät
Marke	Motorola
Modell	XT420
Frequenzband	PMR446 (446 MHz)
Sendeleistung	0,5 Watt
Anzahl Kanäle	16 voreingestellte Kanäle
Antenne	Fest installiert, nicht abnehmbar
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku (Standard PMNN4434_R oder High-Capacity PMNN4453_R)
Akkulaufzeit (Standard)	Bis zu 20 Stunden mit Energiesparfunktion
Ungefähre Maße	150 x 60 x 35 mm
Ungefähres Gewicht	200 g (mit Standardakku)
Included Ladegerät	Einfach-Ladestation (SUC) mit Netzteil
Hauptfunktionen	Kanal-Scan, VOX/iVOX Freisprechen, erweiterte Programmierung (Frequenz, CTCSS/DPL-Codes, Auto-Scan), Verschlüsselung, Burst-Inversion, Ruftöne, Zeitbegrenzer, Funkgerät-Klonen
LED-Anzeige	Ladezustand, Senden, Empfangen, Scannen
Zubehöranschluss	Für Headset und andere Audio-Zubehörteile
Programmierung	Über Frontblende (erweiterter Konfigurationsmodus) oder CPS-Software und Programmierkabel (Zubehör)
Klonen	Funkgerät-zu-Funkgerät über R2R-Kabel oder Mehrfach-Ladestation MUC
Betriebstemperatur	Von -20°C bis +60°C (Schätzung)
Pflege und Reinigung	Mit feuchtem, weichem Tuch; nicht eintauchen und keinen Alkohol oder Reinigungsmittel verwenden
Sicherheit	HF-Richtlinien beachten, nur zugelassene Motorola-Akkus und -Ladegeräte verwenden
Eingeschränkte Garantie	Motorola-Herstellergarantie (Einzelheiten siehe Handbuch)
Kompatibles Zubehör	Mikrofone, Ohrhörer, Hochleistungsakkus, Kabel, Ladegeräte, Tragetasche

Häufig gestellte Fragen - XT420 MOTOROLA

Wie schalte ich das Motorola XT420 Funkgerät ein und aus?

Drehen Sie den Ein/Aus/Lautstärke-Regler im Uhrzeigersinn zum Einschalten und gegen den Uhrzeigersinn bis zum Klick zum Ausschalten. Eine rote LED leuchtet kurz beim Einschalten auf.

Wie wähle ich einen Kanal auf dem XT420 aus?

Drehen Sie den Kanalwahlschalter auf den gewünschten Kanal. Eine Sprachansage gibt die Kanalnummer bekannt. Jeder Kanal hat seine eigene Frequenz und CTCSS/DPL-Codes.

Was tun, wenn sich das Funkgerät nicht einschalten lässt?

Laden oder ersetzen Sie den Lithium-Ionen-Akku. Überprüfen Sie, ob der Akku richtig eingesetzt ist. Extreme Temperaturen können die Akkulaufzeit verkürzen. Siehe Abschnitt 'Über den Lithium-Ionen-Akku' im Handbuch.

Wie verwende ich die Freisprechfunktion (VOX)?

Die VOX-Funktion erfordert ein kompatibles VOX-Zubehör. Schließen Sie das Zubehör an, schalten Sie das Funkgerät ein (die LED blinkt zweimal rot) und sprechen Sie ins Mikrofon. Die Empfindlichkeit wird über die CPS-Software eingestellt. Für iVOX (ohne Zubehör) drücken Sie beim Einschalten die PTT-Taste.

Wie programmiere ich einen Kanal oder einen CTCSS/DPL-Code?

Wechseln Sie in den erweiterten Konfigurationsmodus, indem Sie beim Einschalten PTT und SB1 gedrückt halten. Verwenden Sie die PTT-Taste, um zwischen Frequenz, Code und Auto-Scan zu wechseln. Ändern Sie die Werte mit SB1/SB2. Drücken Sie lange auf PTT, um zu speichern.

Warum höre ich Rauschen oder unerwünschte Gespräche auf einem Kanal?

Überprüfen Sie, ob der Interferenzminderungscode (CTCSS/DPL) eingestellt ist. Ändern Sie die Frequenz oder den Code auf allen Funkgeräten der Gruppe. Stellen Sie sicher, dass alle Parameter (Frequenz, Code, Verschlüsselung) identisch sind.

Wie klone ich die Einstellungen von einem XT420 auf ein anderes?

Verwenden Sie ein Funkgerät-zu-Funkgerät-Klonkabel oder eine Mehrfach-Ladestation MUC. Legen Sie das Quell- und Zielfunkgerät in die entsprechenden Fächer, schalten Sie das Quellgerät im Klonmodus ein (PTT+SB2) und drücken Sie dann SB1. Eine Sprachansage bestätigt Erfolg oder Misserfolg.

Die Reichweite ist gering, was tun?

Hindernisse (Beton, Bäume, Fahrzeuge) verringern die Reichweite. Stellen Sie sich in Sichtlinie. Halten Sie die Funkgeräte mindestens 1,5 m voneinander entfernt. Die maximale Reichweite im freien Feld beträgt etwa 9 km.

Wie lade ich den Akku des XT420?

Verwenden Sie das mitgelieferte Einzel-Ladegerät (SUC). Schalten Sie das Funkgerät aus, bevor Sie es in das Ladegerät legen. Die LED leuchtet während des Ladens rot und grün, wenn der Ladevorgang abgeschlossen ist. Das Standardladen dauert ca. 4,5 Stunden, das Schnellladen 2,5 Stunden.

Die Ladegerät-LED leuchtet nicht, was überprüfen?

Stellen Sie sicher, dass das Funkgerät/der Akku richtig eingesetzt ist und die Kontakte sauber sind. Überprüfen Sie, ob das Netzteil angeschlossen ist und die Steckdose Strom führt. Verwenden Sie einen zugelassenen Motorola-Akku (PMNN4434_R oder PMNN4453_R).

BEDIENUNGSANLEITUNG XT420 MOTOROLA

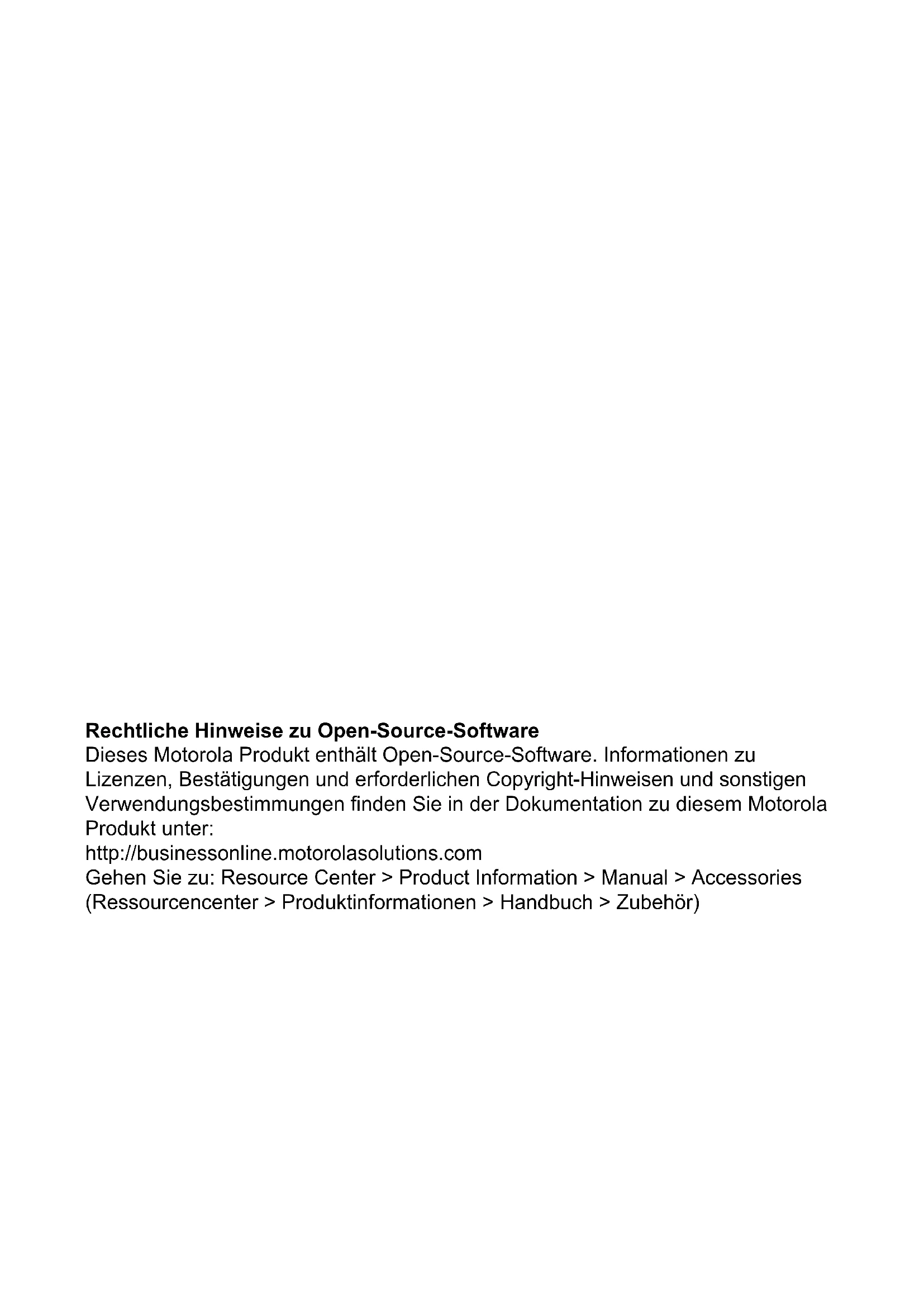

Rechtliche Hinweise zu Open-Source-Software

Dieses Motorola Produkt enthält Open-Source-Software. Informationen zu Lizenzen, Bestätigungen und erforderlichen Copyright-Hinweisen und sonstigen Verwendungsbestimmungen finden Sie in der Dokumentation zu diesem Motorola Produkt unter:

http://businessonline.motorolasolutions.com Gehen Sie zu: Resource Center > Product Information > Manual > Accessories (Ressourcencenter > Produktinformationen > Handbuch > Zubehör)

INHALT

Inhalt. 1

Copyright-Hinweis zur

Computersoftware. 4

Sicherheit. 5

Sicherheitshinweise für Akkus und

Ladegeräte 6

Sicherheitsrichtlinien für den Betrieb. 7

Übersicht über das Funkgerät .8

Teile des Funkgeräts. 8

Ein/Aus/Lautstärkereglerknopf .9

Drehknopf für die Kanalwahl. 9

Zubehöranschluss 9

Modellbeschriftung 9

Mikrofon 9

Antenne 9

LED-Anzeige 9

Seitliche Tasten 9

Der Lithium-Ionen-Akku (Li-Ion) 9

Akkus und Ladegeräte 11

Akku-Funktionen und Optionen zum Aufladen 11

Info über Lithium-Ionen-Akkus 11

Installieren des Lithium-Ionen-Akkus (Li-Ion) 12

Entfernen des Lithium-Ionen-Akkus (Li-Ion) 12

Netzteil und Schnellladegerät 13

Gürteltasche 14

Gurteltasche 14

Laden mit einem Schnellladegerät (SUC) 14

LED-Anzeigen am Schnellladegerät . . . 16

Geschätzte Ladezeit 17

LED-Anzeigen am Mehrfachladegerät. 19

Inbetriebnahme des Geräts. 20

Ein-/Ausschalten des Funkgeräts 20

Einstellen der Lautstärke 20

Auswählen eines Kanals 20

Sprechen und Überwachung 20

Empfangen eines Anrufs 21

Sprechbereich 22

LED-Anzeigen des Funkgeräts 23

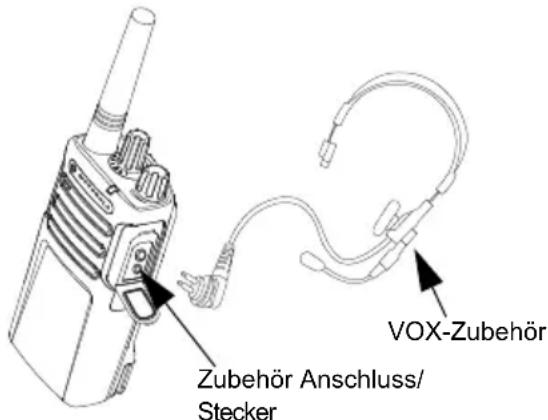

Freisprechbetrieb/VOX. 24

Mit kompatiblem VOX-Zubehör 24

Einstellen der iVOX-Empfindlichkeit 24

Freisprechfunktion ohne Zubehör (iVOX) 25 Mikrofonreichweite 25 Umschalten zu Sprachansagen im Benutzermodus 25 Einschalten-Ton-Modus 25 Zurücksetzen auf Werkseinstellungen 25

Programmierfunktionen 26

Erweiterter Konfigurationsmodus 26

Aufrufen des erweiterten Konfigurationsmodus 27 Aufrufen von Frequenzwerten 27 Lesen der CTCSS/DPL-Werte 28 Lesen der Auto-Scan-Werte 28 Speichern der Einstellungen 28

Programmieren von Werten - Beispiel 31

Beispiel für das Programmieren einer Frequenz 31 Beispiel für das Programmieren eines Codes 31 Beispiel für das Programmieren von Auto-Scan 32 Weitere Programmierfunktionen 32

Scannen 32 Bearbeiten von Scan-Listen 33 Lästige Kanäle löschen 33

Zeitbegrenzer 35 Ruftöne 35 Verschlüsselung 35 Rückwärts-Burst 35

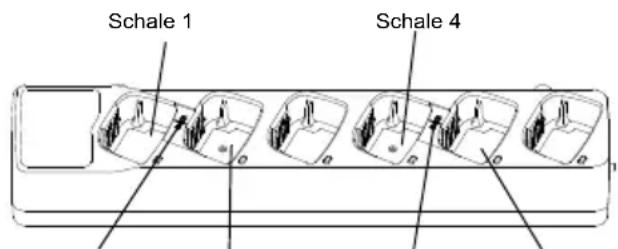

Klonen von Funkgeräten 36

Klonen mit einem Mehrfachladegerät (MUC) 36 CPS und Klonkabel (optionales Zubehör) 38 Klonen eines Funkgeräts mithilfe des R2R-Klonkabels (optionales Zubehörteil) 39 Klonen mit der Customer Programming Software (CPS) 41

Fehler- 42

Verwendung und Pflege 46 Frequenz- und Codetabellen 47 CTCSS- und PL/DPL-Codes 48 Beschränkte Garantie von Motorola 53

Zubehör 55 Audiozubehör 55 Akku- 55 Kabel 55 Ladegeräte 55 Tragezubehör 56

COPYRIGHT-HINWEIS ZUR COMPUTERSOFTWARE

Die in diesem Handbuch beschriebenen Motorola-Produkte können durch Copyright geschützte Computerprogramme von Motorola enthalten, die in Halbleiterspeichern oder anderen Medien gespeichert sind. Nach den Gesetzen der USA und anderer Staaten sind bestimmte exklusive Rechte an der urheberrechtlich geschützten Software, einschließlich aber nicht nur der Rechte der Vervielfältigung, in jeglicher Form der Firma Motorola vorbehalten. Entsprechend dürfen keine in den Produkten von Motorola enthaltenen, durch Copyright geschützten Computerprogramme, die in dieser Bedienungsanleitung beschrieben werden, in irgendeiner Form kopiert, reproduziert, geändert, zurückentwickelt oder verteilt werden, ohne dass hierfür eine ausdrückliche schriftliche Genehmigung von Motorola vorliegt.

Darüber hinaus werden mit dem Kauf von Produkten von Motorola weder ausdrücklich noch stillschweigend, durch Rechtsverwirkung oder auf andere Weise Lizenzen unter dem Copyright, dem Patent oder den Patentanwendungen von Software von Motorola ausgegeben, abgesehen von der Nutzung von normalen, nicht ausschließlich erteilten Lizenzen, die sich aus der Anwendung der Gesetze beim Verkauf eines Produkts ergeben.

SICHERHEIT

PRODUKTSICHERHEIT UND FUNKWELLENBELASTUNGSKONFORMITÄT

Lesen Sie vor der Verwendung des Produktes bitte die HF-Energie-Vorsichtsinformationen und Bedienungsanweisungen in der dem Funkgerät beiliegenden Produktsicherheits- und Funkfrequenzstrahlungsbroschüre durch.

ACHTUNG!

Zur Erfüllung der FCC/ICNIRP-HF-Strahlenschutzbedingungen ist diese Funktion ausschließlich für den beruflichen Einsatz bestimmt.

Eine Liste der von Motorola geprüften Antennen, Akkus und sonstigem Zubehör finden Sie auf der folgenden Website: www.motorolasolutions.com/XTseries

SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE

Dieses Dokument enthält wichtige Sicherheits- und Betriebsanweisungen. Lesen Sie diese Bedienungsanleitung sorgfältig durch, und bewahren Sie sie für eine spätere Verwendung auf. Lesen Sie vor der Verwendung des Akkuladegeräts sämtliche Anweisungen und Warnhinweise auf

• dem Ladegerät, dem Akku und
• dem Funkgerät, das diesen Akku verwendet.
• Um die Verletzungsgefahr zu minimieren, laden Sie nur von Motorola zugelassene Akkus auf. Andere Akkus können explodieren sowie Personen- und Sachschäden verursachen.
• Die Verwendung von Zubehör, das nicht von Motorola empfohlen wird, kann zu Feuer, Stromschlägen oder Verletzungen führen.
• Ziehen Sie das Kabel des Ladegeräts aus der Steckdose, indem Sie am Stecker ziehen. Ziehen Sie nicht am Kabel selbst, um das Risiko einer Beschädigung des elektrischen Steckers oder des Kabels zu minimieren.
• Ein Verlängerungskabel sollte nur verwendet werden, wenn es unbedingt erforderlich ist. Die Verwendung eines ungeeigneten Verlängerungskabels kann das Risiko von Feuer oder Stromschlägen nach sich ziehen. Wenn die Verwendung eines Verlängerungskabels unerlässlich ist, vergewissern Sie sich, dass die Kabelgröße für Kabel mit einer Länge von max. 100 Fuß (30,48 m) der AWG-Stufe 18 und für Kabel mit einer Länge von max. 150 Fuß (45,72 m) der AWG-Stufe 16 entspricht.
• Um das Risiko von Feuer, Stromschlägen oder Verletzungen zu minimieren, verwenden Sie das Ladegerät nicht in defektem oder beschädigtem Zustand. Wenden Sie sich an einen qualifizierten Motorola-Kundendienstmitarbeiter.

1. Demontieren Sie das Gerät nicht. Das Ladegerät kann nicht repariert werden, und es sind keine Ersatzteile verfügbar. Die Demontage des Ladegeräts kann zu Feuer oder Stromschlägen führen.
2. Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie versuchen, das Gerät zu warten oder zu reinigen, um Stromschläge zu vermeiden.

SICHERHEITSRICHTLINIEN FÜR DEN BETRIEB

• Schalten Sie das Funkgerät beim Aufladen des Akkus aus.
• Dieses Gerät ist nicht für die Verwendung im Freien geeignet. Verwenden Sie es nur in trockenen Umgebungen/Bedingungen.
• Schließen Sie das Gerät nur an einen ordnungsgemäß gesicherten und verkabelten Netzanschluss mit der richtigen Spannung an (siehe Angabe auf dem Produkt).
• Trennen Sie das Ladegerät von der Netzspannung, indem Sie den Netzstecker abziehen. Die Steckdose für dieses Gerät sollte sich in der Nähe befinden und leicht zugänglich sein.
• In Geräten mit Sicherungen müssen Ersatzteile in Typ und Schutzart den in der Ausrüstungsbeschreibung angegebenen Werten entsprechen. Die max. Umgebungstemperatur für das Netzteil darf 40°C nicht übersteigen. Die Ausgangsleistung des Netzteils darf nicht höher sein als die Werte auf dem Produktetikett, das sich an der Unterseite des Ladegeräts befindet.
• Vergewissern Sie sich, dass das Kabel so verlegt ist, dass niemand darauf treten oder darüber stolpern kann. Des Weiteren darf es weder mit Wasser in Berührung kommen, Zugkräften ausgesetzt oder beschädigt werden.

ÜBERSICHT ÜBER DAS FUNKGERÄT

ÜBERSICHT ÜBER DAS FUNKGERÄT

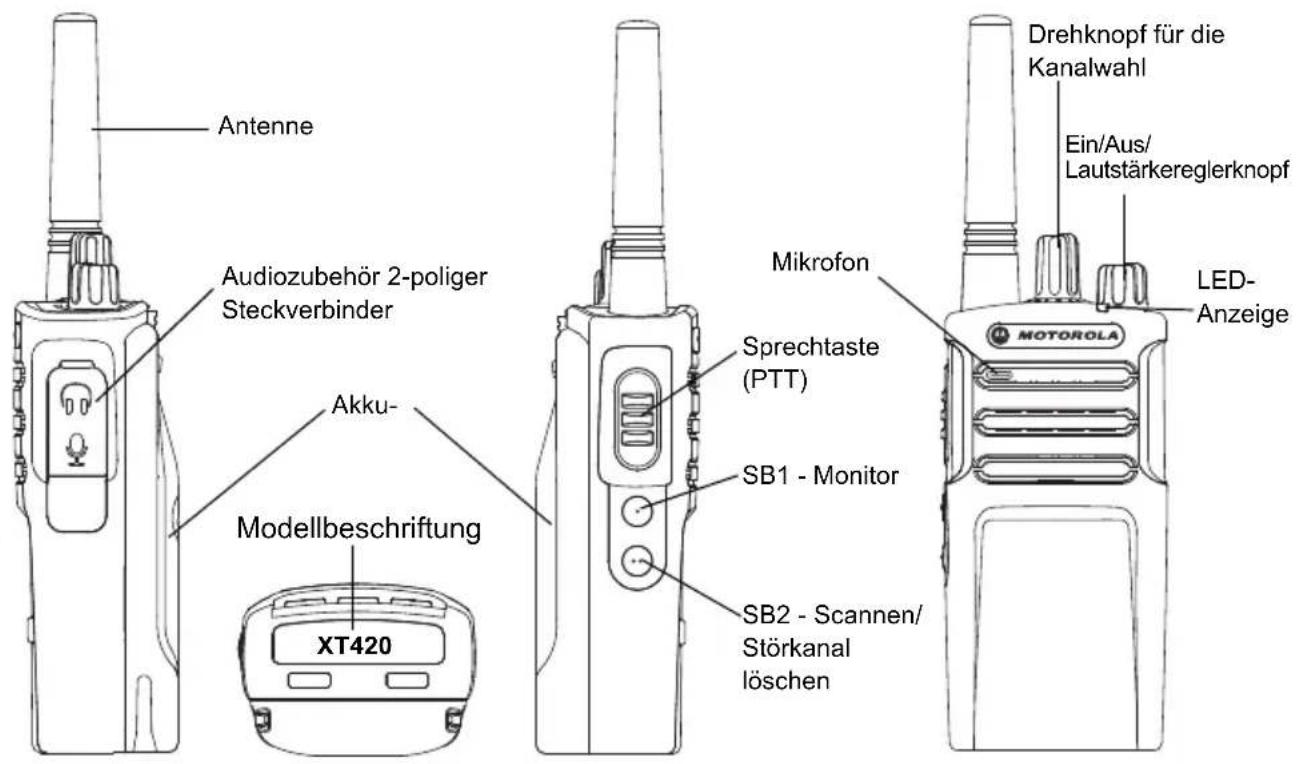

TEILE DES FUNKGERÄTS

Deutsch

Ein/Aus/Lautstärkereglerknopf

Hiermit schalten Sie das Funkgerät ein oder aus und stellen seine Lautstärke ein.

Drehknopf für die Kanalwahl

Auswahl verschiedener Kanäle für das Funkgerät.

Zubehöranschluss

Zum Anschluss kompatiblen Audiozubehör.

Modellbeschriftung

Gibt das Modell des Funkgeräts an.

Mikrofon

Sprechen Sie beim Senden einer Nachricht deutlich in das Mikrofon.

Antenne

Bei Modell XT420 kann die Antenne nicht entfernt werden.

LED-Anzeige

Dient zur Anzeige des Akkustatus, des Einsatzstatus, der Funkrufinformationen und des Scanstatus.

Seitliche Tasten

Sendetaste (PTT)

• Drücken und halten Sie diese Taste zum Sprechen, und lassen Sie sie zum Hören wieder los.

Seitliche Taste 1 (SB1)

• Die seitliche Taste 1 ist eine allgemeine Taste, die mithilfe der CPS (Customer Programming Software) konfiguriert werden kann. Die Standardeinstellung von SB1 ist „Überwachung".

Seitliche Taste 2 (SB2)

• Die seitliche Taste 2 ist eine allgemeine Taste, die über die CPS konfiguriert werden kann. Die Standardeinstellung für SB2 ist „Scan-/ Störungskanal Löschen".

Der Lithium-Ionen-Akku (Li-Ion)

Die XT-Serie verfügt standardmäßig über einen Lithium-Ionen-Akku. Eventuell sind andere Akkus verfügbar. Weitere Informationen finden Sie im Abschnitt „Akku-Funktionen und Optionen zum Aufladen" auf Seite 11.

Deutsch

In diesem Benutzerhandbuch werden die

Modelle der XT420-Serie behandelt. Angaben

zum Modell befinden sich auf der Unterseite

des Funkgeräts. Hier finden Sie folgende

Informationen:

Tabelle 1: Funktechnische Merkmale von XT420

Modell Freqenzband		Sendeleistung (Watt)	Anzahl der Kanäle	Antenne
XT420 PMR	446 0,5 16 Nicht entfernbar

AKKUS UND LADEGERÄTE

Funkgeräte der XT-Serie werden mit Lithium-Ionen-Akkus unterschiedlicher Kapazität geliefert, welche die Akkulebensdauer festlegt.

AKKU-FUNKTIONEN UND OPTIONEN ZUM AUFLADEN

Info über Lithium-Ionen-Akkus

Das Funkgerät der XT-Serie wird mit einem wiederaufladbaren Lithium-Ionen-Akku ausgeliefert. Dieser Akku sollte vor dem ersten Einsatz vollständig aufgeladen werden, um eine optimale Kapazität und Leistung zu gewährleisten.

Die Akkulebensdauer wird durch mehrere Faktoren bestimmt. Zu den eher kritischen Faktoren zählen die regelmäßige Überladung von Akkus und der durchschnittliche

Entladungsstand bei jedem Ladezyklus. Je stärker die Überladung und je niedriger der durchschnittliche Ladestand ist, desto kürzer ist in der Regel die Lebensdauer eines Akkus.

Ein Akku, der beispielsweise mehrmals täglich

überladen und zu 100 % entladen wird, hält weniger Zyklen an, als ein Akku, der weniger überladen und pro Tag nur zu 50 % entladen wird. Und ein Akku, der nur eine minimale Überladung erhält und durchschnittlich nur zu 25 % entladen wird, hält noch länger.

Motorola-Akkus sind speziell für die Verwendung mit einem Motorola-Ladegerät und umgekehrt konzipiert. Das Aufladen in anderen Geräten als denen von Motorola kann den Akku beschädigen und damit die Akku-Garantie außer Kraft setzen. Der Akku sollte bei etwa 25 °C (77 °F) (Raumtemperatur) betrieben werden. Wird ein kalter Akku (unter 10 °C [50 °F]) aufgeladen, kann dies zu einem Austreten des Elektrolyts und letztendlich zu einem Versagen des Akkus führen. Das Aufladen eines bereits warmen Akkus (über 35 °C [95 °F]) führt zu einer reduzierten Entladungsleistung, die wiederum die Leistung des Funkgeräts beeinflusst. Motorola-Schnellladegeräte sind mit einem Temperatursensor ausgestattet, der sicherstellt, dass Akkus innerhalb der oben genannten Temperaturlimits aufgeladen werden.

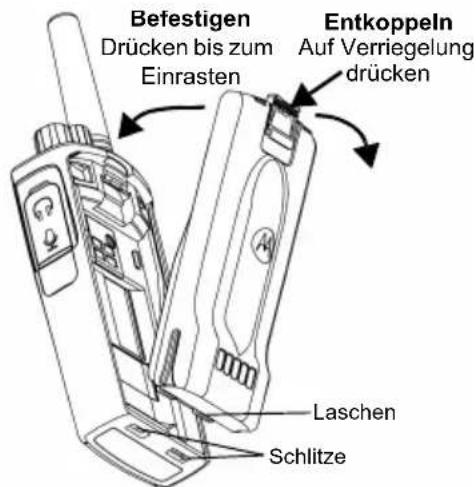

Installieren des Lithium-Ionen-Akkus (Li-Ion)

1. Schalten Sie das Funkgerät aus.
2. Setzen Sie die Laschen an der Unterseite des Akkus mit den Schlitzen auf der Unterseite des Funkgerätgehäuses ein, wobei das Motorola-Logo auf dem Akku nach oben zeigt.
3. Drücken Sie den oberen Teil des Akkus zum Funkgerät hin, bis ein Klicken zu hören ist.

Hinweis: Weitere Informationen zu den Merkmalen der Lithium-Ionen-Akkulebensdauer finden Sie in „Info über Lithium-Ionen-Akkus“ auf Seite 11.

Entfernen des Lithium-Ionen-Akkus (Li-Ion)

1. Schalten Sie das Funkgerät aus.
2. Drücken Sie die Akkuverriegelung nach unten und halten Sie sie gedrückt, während Sie den Akku entfernen.
3. Ziehen Sie den Akku aus dem Funkgerät heraus.

Tabelle 1: Lebensdauer des Lithium-Ionen-Akkus mit einer Sendeleistung von 0,5 Watt

Akkutyp	Akkulei-stungsparen AUS	Akkulei-stungsparen EIN
Standardmäbi-ges	16 Stunden 20	Stunden
Hohe Kapazität	k. A. k. A.

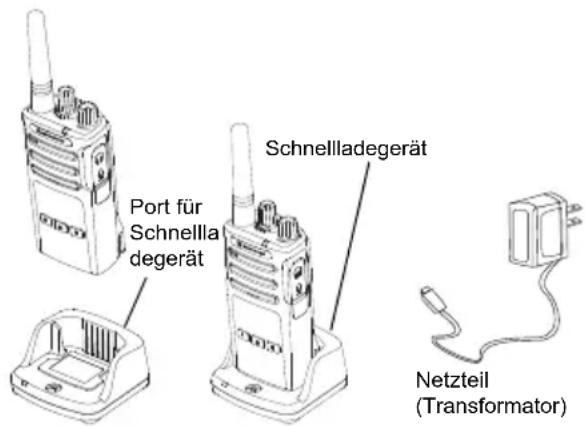

Netzteil und Schnellladegerät

Schnellladegerät

Netzteil

Das Funkgerät wird mit einem Schnellladegerät, einem Netzteil (auch als Trafo bezeichnet) und einer Reihe von Adaptern geliefert.

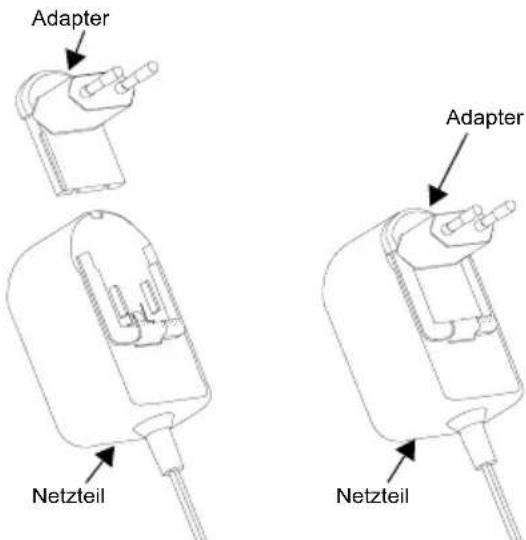

Das Netzteil kann nach Bedarf auf einen der Adapter wechseln, die Sie zusammen mit Ihrem Funkgerät erhalten haben.

Welchen Adapter Sie installieren, richtet sich nach Ihrer Region.

Nachdem Sie den Adapter ermittelt haben, der zu Ihrer Netzsteckdose passt, fahren Sie wie folgt mit der Installation fort:

• Schieben Sie den Adapter an seinen Einkerbungen in das Netzteil, bis dieser einrastet. Zum Entfernen schieben Sie den Adapter nach oben.

Hinweis: Der auf den Bildern gezeigte Adapter dient nur der Veranschaulichung. Der von Ihnen installierte Adapter kann sich davon unterscheiden.

Wenn Sie ein zusätzliches Ladegerät oder Netzteil erwerben, müssen Sie sicherstellen, dass Sie ein entsprechendes Schnellladegerät und ein passendes Netzteil wählen.

1. Setzen Sie das Funkgerät bereits schräg in das Holster ein. Drücken Sie das Funkgerät gegen die Rückseite des Holsters, bis die Haken am Holster in die oberen Aussparungen des Akkus eingerastet sind.
2. Um den Akku mithilfe der oberen Lasche am Holster zu entfernen, lösen Sie die Haken des Holsters aus den oberen Aussparungen des Akkus. Schieben Sie das Funkgerät leicht schräg aus dem Holster heraus.

Hinweis: Zum Aufladen des Akkus (mit angeschlossenem Funkgerät) setzen Sie diesen in ein von Motorola zugelassenes Ladegerät oder Mehrfachladegerät.

Laden mit einem Schnellladegerät (SUC)

1. Stellen Sie das Ladegerät auf eine ebene Fläche.
2. Schließen Sie den Stecker des Netzteils am Anschluss an der Seite des Ladegeräts an.
3. Schließen Sie den AC-Adapter an eine Steckdose an.
4. Setzen Sie das Funkgerät mit der Vorderseite nach vorne in die Ladestation, wie in der Abbildung dargestellt.

Hinweis: Beim Aufladen eines in ein Funkgerät eingesetzten Akkus sollten Sie das Funkgerät ausschalten, damit eine vollständige Ladung erzielt wird. Weitere Informationen finden Sie unter „Sicherheitsrichtlinien für den Betrieb“ auf Seite 7.

Aufladen des Akkus ohne Funkgerät

Wenn Sie einen Akku aufladen möchten, der nicht am Funkgerät montiert ist, setzen Sie bei Schritt 4 auf Seite 14 den Akku in die

Ladeschale, wobei die Innenseite des Akkus in Richtung Vorderseite der Einzelladestation zeigt, wie oben abgebildet. Die Aussparungen am Akku müssen ganz in die Einzelladestation einrasten.

Tabelle 2: Von Motorola autorisierte Akkus

Artikelnummer Beschreibung
PMNN4434_R	Lithium-lonen-Akku (Standard)
PMNN4453_R	Lithium-lonen-Akku mit hoher Kapazität

LED-Anzeigen am Schnelladegerät

Tabelle 3: LED-Anzeige des Ladegeräts

Status LED-Anzeige Kommentare
Einschalten	Grün für ca. 1 Sekunde
Laden	Konstant rot
Ladevorgang abgeschlossen	Konstant grün
Akkufehler (*)	Schnelles rotes Blinken
Wartet auf die Aufladung (**)	Blinkt langsam orange
Akku-Ladestatus	k. A. Akku leer
	Blinkt 1 Mal rot	Akkuladestand niedrig
	Blinkt 2 Mal orange	Akku halbvoll
	Blinkt 3 Mal grün	Akku voll

( ) Normalerweise wird eine Neupositionierung des Akkus das Problem beheben. ( * ) Der Akku ist zu warm oder zu kalt, oder es wird eine falsche Netzspannung verwendet.

Wenn KEINE LED-Anzeige vorliegt:

1. Überprüfen Sie, ob das Funkgerät mit Akku oder der Akku für sich allein richtig eingesetzt ist. (Siehe Schritt von "Laden mit einem Schnelladegerät (SUC)" auf Seite 14).
2. Stellen Sie sicher, dass das Netzteilkabel fest in der Ladegerätbuchse steckt und eine geeignete Steckdose mit Stromversorgung verwendet wird.
3. Vergewissern Sie sich, dass der mit dem Gerät verwendete Akku in Tabelle 2 auf Seite 15 aufgeführt wird.

Geschätzte Ladezeit

Die folgende Tabelle zeigt die geschätzte Ladezeit des Akkus. Weitere Informationen finden Sie im Abschnitt „Sicherheitshinweise für Akkus und Ladegeräte" auf Seite 6.

Tabelle 4: Geschätzte Ladezeit des Akkus

Auflademethoden	Geschätzte Ladezeit
	Standardakku Hohe Alkukapazität
Standard ≤ 4,5 Stunden k. A
Schnell ≤ 2,5 Stunden k. A.

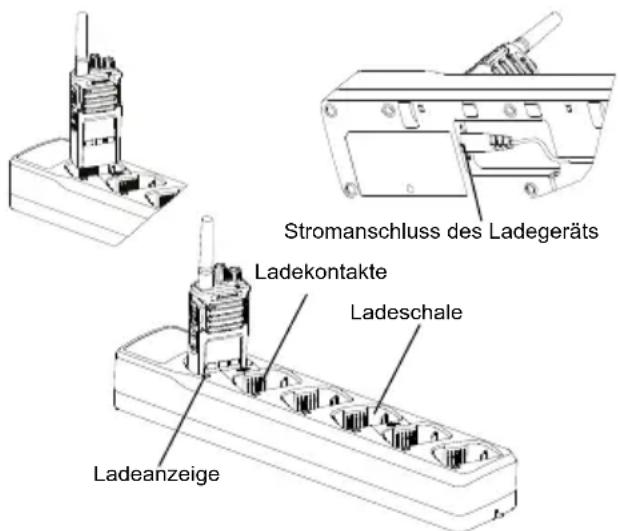

Aufladen von Funkgerät und Akku mit einem Mehrfachladegerät - MUC (optionales Zubehör)

Das Mehrfachladegerät (MUC) ermöglicht schnelles Aufladen von bis zu 6 Funkgeräten oder Akkus. Akkus können mit den Funkgeräten oder auch separat im MUC aufgeladen werden. Jede der 6 Ladeschalen kann ein Funkgerät (mit oder ohne Holster)

oder einen Akku aufnehmen, jedoch nicht beides zusammen.

1. Platzieren Sie das MUC auf einer ebenen Fläche.
2. Schließen Sie den Netzkabelstecker am Zweistiftanschluss unten am MUC an.
3. Stecken Sie das Netzkabel in eine Netzsteckdose.
4. Schalten Sie das Funkgerät aus.
5. Setzen Sie das Funkgerät oder den Akku in die Ladeschale so ein, dass das Funkgerät oder der Akku nicht in Richtung der Kontakte zeigt.

Hinweis:

• Dieses Einzelladegerät klont bis zu 2 Funkgeräte (2 Ausgangsfunkgeräte und 2 Zielfunkgeräte). Nähere Informationen hierzu finden Sie unter „Klonen mit einem Mehrfachladegerät (MUC)" auf Seite 36.
• Ausführliche Informationen zu den Funktionen der Mehrfachladestation finden Sie in der Gebrauchsanweisung, die Sie zusammen mit der Ladestation erhalten haben. Weitere Informationen zu den einzelnen Komponenten und deren Teilenummern finden Sie unter „Zubehör" auf Seite 55.

LED-Anzeigen am Mehrfachladegerät

Tabelle 5: LED-Anzeige des Ladegeräts

Status LED-Status Kommentare
Einschalten Grün für ca. 1 Sek.
Laden Konstant rot
Vollständig geladen Konstant grün
Akkufehler (*)	Schnelles rotes Blinken
Wartet auf die Aufladung (**)	Blinkt langsam orange
Akku-Ladestatus	Blinkt 1 Mal rot	Akkuladestand niedrig
	Blinkt 2 Mal orange	Akku halbvoll
	Blinkt 3 Mal grün	Akku voll

( ) Normalerweise wird eine Neupositionierung des Akkus das Problem beheben. ( ^*) Der Akku ist zu warm oder zu kalt, oder es wird eine falsche Netzspannung verwendet.

Wenn KEINE LED-Anzeige vorliegt:

1. Überprüfen Sie, ob das Funkgerät mit Akku oder der Akku für sich allein richtig eingesetzt ist. (Siehe „Aufladen von Funkgerät und Akku mit einem Mehrfachladegerät - MUC (optionales Zubehör)" auf Seite 18).
2. Stellen Sie sicher, dass das Netzteilkabel fest in der Ladegerätbuchse steckt und eine geeignete Steckdose mit Stromversorgung verwendet wird.
3. Vergewissern Sie sich, dass der mit dem Gerät verwendete Akku in Tabelle 2 auf Seite 15 aufgeführt wird.

INBETRIEBNAHME DES GERÄTS

Die nachfolgenden Erläuterungen beziehen sich auf "Teile des Funkgeräts" auf Seite 8.

EIN-/AUSSCHALTEN DES FUNKGERÄTS

Zum Einschalten des Funkgeräts drehen Sie den Ein/Aus/Lautstärkereglerknopf im Uhrzeigersinn. Das Funkgerät gibt Folgendes wieder:

• Hinweiston beim Einsetzen und Ansage der Kanalnummer, oder
• Ansage des Akkuladezustands und der Kanalnummer, oder Lautlos (Signaltöne deaktiviert)

Die LED-Anzeige blinkt kurz rot.

Um das Funkgerät wieder auszuschalten, drehen Sie den EIN/AUS/Lautstärkereglerknopf gegen den Uhrzeigersinn, bis er hörbar klickt und die LED-Anzeige des Funkgeräts ausgeht.

EINSTELLEN DER LAUTSTÄRKE

Drehen Sie den EIN/AUS/Lautstärkereglerknopf nach rechts, um die Lautstärke zu erhöhen, bzw. nach links, um die Lautstärke zu verringern.

Hinweis: Halten Sie das Funkgerät bei voller Lautstärke oder beim Einstellen der Lautstärke nicht an Ihr Ohr.

AUSWÄHLEN EINES KANALS

Wählen Sie einen Kanal durch Drehen des Kanalwahlschalters, bis Sie den gewünschten Kanal erhalten. Eine akustische Meldung gibt den ausgewählten Kanal an.

Jeder Kanal hat seine eigene Frequenz, seinen eigenen Code zur Eliminierung von Interferenzen und eigene Scaneinstellungen.

SPRECHEN UND ÜBERWACHUNG

Es ist wichtig, vor einer Übertragung den Datenverkehr zu überwachen, um zu vermeiden, dass Sie "über eine andere Person sprechen", die bereits Daten überträgt.

Zur Überwachung drücken und halten Sie die SB1^*-Taste, um auf den Datenverkehr im Kanal zuzugreifen. Wenn keine Aktivität vorhanden ist, hören Sie eine statische Aufladung. Drücken Sie dann SB1 erneut. Sobald kein Datenverkehr im Kanal vorliegt, fahren Sie mit Ihrem Anruf fort, indem Sie die PTT-Taste drücken. Bei der Übertragung leuchtet die LED-Anzeige dauerhaft rot.

Notizen:

Zum Hören aller Aktivitäten auf einem aktiven Kanal drücken Sie kurz die SB1-Taste, um den CTCSS/DPL-Code auf 0 zu setzen. Diese Funktion wird als "CTCSS/DPL Defeat" (Sprachaktivität auf Stumm gesetzt) bezeichnet. - ^* Es wird davon ausgegangen, dass SB1 nicht für einen anderen Modus programmiert wurde.

EMPFANGEN EINES ANRUFS

1. Wählen Sie einen Kanal durch Drehen des Kanalwahl-Knopfes, bis Sie den gewünschten Kanal erhalten. Eine akustische Meldung gibt den ausgewählten Kanal an.
2. Stellen Sie sicher, dass die PTT-Taste freigegeben wurde, und warten Sie auf Sprachaktivität.
3. Die LED-Anzeige leuchtet rot, wenn das Funkgerät einen Anruf erhält.
4. Zum Antworten halten Sie das Funkgerät senkrecht 2,5 bis 5,0 cm vom Mund entfernt. Drücken Sie zum Sprechen die Sendetaste (PTT) und lassen Sie sie zum Hören wieder los.

Hinweis:

• Codes zur Eliminierung von Interferenzen werden auch als CTCSS/DPL-Codes oder PL/DPL-Codes bezeichnet.

SPRECHBEREICH

Funkgeräte der XT-Serie sind für maximale Leistung und eine Verbesserung des Übertragungsbereichs im Feld konzipiert. Es wird empfohlen, dass Sie keine Funkgeräte weniger als 1,5 Meter voneinander entfernt verwenden, um Störungen zu vermeiden. Die Abdeckung des XT460 beträgt 16.250 Quadratmeter, 13 Stockwerke und 9 km in flachen Gebieten.

Der Sprechbereich ist vom Gelände abhängig. Er wird durch Betonwände, starke Belaubung sowie die Bedienung des Funkgeräts in Gebäuden oder in Fahrzeugen beeinflusst. Die optimale Reichweite wird in ebenen, offenen Bereichen mit bis zu 9 km Abdeckung erzielt. Eine mittlere Reichweite wird erzielt, wenn Gebäude und Bäume im Weg sind.

Um eine ordnungsgemäße Kommunikation zu erzielen, müssen Kanal, Frequenz und Code zur Eliminierung von Interferenzen bei beiden Funkgeräten gleich eingestellt sein. Dies hängt

von dem gespeicherten Profil ab, das auf dem Funkgerät vorprogrammiert wurde:

1. Kanal: Aktueller Kanal, den das Funkgerät verwendet, abhängig vom Modell des Funkgeräts.
2. Frequenz: Die Frequenz, die das Funkgerät zum Senden/Empfangen verwendet.
3. Code zur Eliminierung von Interferenzen: Diese Codes helfen, bei der Wahl von Codekombinationen Störungen zu minimieren.
4. Verschlüsselungscode: Codes, die die Übertragung für jeden unverständlich machen, der nicht auf diesen spezifischen Code eingestellt ist.

Weitere Informationen zum Einstellen der Frequenzen und CTCSS/DPL-Codes in den Kanälen finden Sie in „Aufrufen des erweiterten Konfigurationsmodus" auf Seite 27

LED-ANZEIGEN DES FUNKGERÄTS

Funkstatus LED-Anzeige
Kanal belegt Orangefarbenes Dauerlicht
Klon-Modus Doppelte orangefarbene Heartbeats
Klon-Vorgang lauft Orangefarbenes Dauerlicht
Schwerwiegender Fehler beim Einsatzen	Ein grünes Blinken, ein orangefarbenes Blinken, ein grünes Blinken, dann für 4 Sekunden wiederholen
Akku leer Orangefarbener Heartbeat
Abschaltung bei niedrigem Akkustand	Schneller orangefarbener Heartbeat
Überwachung LED ist aus
Einschalten Konstant Rot für 2 Sekunden
'Leerlauf'-Programmiermodus/Kanalmodus	Grüner Heartbeat
Suchmodus Schneller roter Heartbeat
Senden (Tx)/Empfangen (RX) Rotes Dauerlicht
VOX/iVOX Modus Doppelte rote	Heartbeats

FREISPRECHBETRIEB/VOX

Motorola Funkgeräte der XT-Serie können mit kompatiblem VOX-Zubehör im Freisprechbetrieb (VOX) genutzt werden.

Mit kompatiblem VOX-Zubehör

Die standardmäßige Werkseinstellung für die VOX-Empfindlichkeitsstufe ist „Mittel“ (Stufe 2). Stellen Sie vor Einsatz von VOX über die Customer Programming Software (CPS) eine andere Stufe als 2 ein. Führen Sie anschließend die folgenden Schritte aus:

1. Schalten Sie das Funkgerät aus.
2. Öffnen Sie die Zubehörabdeckung.
3. Schließen Sie den Stecker des Audio-Zubehörs fest am Zubehöranschluss an.
4. Schalten Sie das Funkgerät ein. Die LED-Anzeige blinkt doppelt rot.
5. Reduzieren Sie die Lautstärke des Funkgeräts, bevor Sie das Zubehör ans Ohr halten.
6. Beim Senden sprechen Sie in das Zubehörmikrofon, und beim Empfangen hören Sie auf zu sprechen.
7. VOX kann vorübergehend deaktiviert werden, indem Sie die PTT-Taste drücken oder das Audio-Zubehör entfernen.

Hinweis: Wenn Sie Zubehör bestellen möchten, wenden Sie sich an den Motorola-Händler.

Einstellen der iVOX-Empfindlichkeit

Die Empfindlichkeit des Funkgerät-Zubehörs oder des Mikrofons kann an verschiedene Betriebsbedingungen angepasst werden. Die iVOX-Empfindlichkeit kann über CPS programmiert werden.

Deutsch

Der Standardwert ist 3. Die iVOX-Stufe soll anders eingestellt werden.

• 1 = Niedrige Empfindlichkeit
• 2 = Mittlere Empfindlichkeit
• 3 = Hohe Empfindlichkeit

Freisprechfunktion ohne Zubehör (iVOX)

• Aktivieren Sie iVOX, indem Sie beim Einschalten des Funkgeräts die PTT-Taste drücken. iVOX kann durch Drücken der PTT-Taste vorübergehend deaktiviert werden.
• Durch kurzes Drücken der PTT-Taste wird iVOX erneut aktiviert.
• Es kommt zu einer kurzen Verzögerung zwischen dem Zeitpunkt, zu dem Sie sprechen und der Übertragung.

Mikrofonreichweite

Die Empfindlichkeit des Mikrofons kann an unterschiedliche Benutzer und verschiedene Betriebsbedingungen angepasst werden.

Die Anpassung kann nur über CPS erfolgen. Standardeinstellung für das Mikrofon ist Stufe 2 (mittlere Reichweite).

Umschalten zu Sprachansagen im Benutzer-Modus

Drücken Sie beim Einschalten des Funkgeräts kurz die SB1-Taste, um Sprachansagen im Benutzer-Modus zu aktivieren bzw. zu deaktivieren. (standardmäßig aktiviert).

Einschalten - Ton-Modus

Um den Ton-Modus beim Einschalten zu aktivieren/deaktivieren, drücken Sie gleichzeitig SB1 und SB2 2-3 Sekunden lang, bis Sie den vorprogrammierten Einsatzkton hören. Es sind 3 verschiedene Einsatztöne verfügbar.

Zurücksetzen auf Werkseinstellungen

Durch das Zurücksetzen auf Werkseinstellungen werden alle Funktionen des Funkgeräts auf die Werksvorgaben zurückgesetzt. Drücken Sie dazu gleichzeitig die Tasten PTT, SB2 und SB1, während Sie das Funkgerät einschalten, bis Sie einen hohen Piepton hören.

PROGRAMMIERFUNKTIONEN

Zum Programmieren aller Funktionen Ihres Funkgeräts wird die Verwendung der Kunden-Programmiersoftware (CPS, Customer Programming Software) zusammen mit dem Programmierkabel empfohlen.

Die CPS-Software können Sie von www.motorolasolutions.com/XTSeries kostenlos herunterladen.

ERWEITERTER KONFIGURATIONSMODUS

Mit der erweiterten Konfiguration können Sie zusätzliche Funktionen über die Funkgerät-Vorderseite anpassen.

Bei Funkgerätemodellen ohne Display erfolgt die Navigation über akustische Meldungen.

Wenn das Funkgerät auf „Erweiterte Konfiguration“ eingestellt ist, sind Sie in der Lage, drei Funktionen zu lesen bzw. zu ändern:

• Frequenzwahl,
• Codes (CTCSS/DPL) und
• Auto-Scan

Über die Funktion Frequenzwahl wählen Sie Frequenzen aus einer vordefinierten Liste aus.

Mit dem Code zur Eliminierung von Interferenzen (CTCSS/DPL) lassen sich

Störungen minimieren, indem Ihnen eine Reihe von Codekombinationen zur Auswahl gestellt wird, die statische Aufladung, Rauschen und unerwünschte Nachrichten ausfiltern.

Die Auto-Scan-Funktion ermöglicht das Festlegen eines bestimmten Kanals, der bei jedem Wechsel zu diesem Kanal einen automatischen Scan durchführt.

Aufrufen des erweiterten Konfigurationsmodus

Hinweis: Vergewissern Sie sich vor dem Konfigurieren der Funktionen, dass das Funkgerät auf den Kanal eingestellt ist, den Sie programmieren möchten. Dies können Sie vor Aufrufen des erweiterten Konfigurationsmodus tun oder solange Sie sich in diesem Modus befinden, indem Sie den Kanalwahlschalter bis zum gewünschten Kanal drehen.

Zum Lesen oder Ändern von Frequenzen, Codes und Auto-Scan stellen Sie das Funkgerät auf den erweiterten Konfigurationsmodus, indem Sie beim Einschalten des Funkgeräts gleichzeitig die PTT-Taste und die SB1-Taste 3 bis 5 Sekunden drücken, bis Sie die akustische Sprachmeldung „Programming Mode" (Programmiermodus) und „Channel Number" (Kanalnummer) hören. Die LED-Anzeige blinkt mit einem grünen Herzschlag.

Hinweis: Im Programmiermodus „Leerlauf“ wartet das Funkgerät darauf, dass der Benutzer den Programmierungszyklus des Funkgeräts startet.

Sobald Sie sich im Programmiermodus „Leerlauf“ befinden, hören Sie die Einstellungen für Frequenzen, Codes und Auto-Scan, indem Sie kurz die PTT-Taste drücken und durch die verschiedenen programmierbaren Funktionen navigieren.

Aufrufen von Frequenzwerten

Funkgeräte der XT-Serie nutzen das PMR446-Band mit 8 Frequenzen.

Im Programmiermodus „Leerlauf" ist die Kanalnummer der erste änderbare Wert. Wählen Sie den gewünschten Kanal durch Drehen des Kanalwahlschalters. Eine akustische Sprachmeldung gibt den ausgewählten Kanal an, den Sie konfigurieren. Durch kurzes Drücken der PTT-Taste können Sie durch die anderen verfügbaren Konfigurationsfunktionen navigieren. Verwenden Sie die Tasten SB1 und SB2, um die Werte zu ändern. Eine akustische Sprachmeldung gibt den ausgewählten Wert an.

Lesen der CTCSS/DPL-Werte

Schalten Sie durch die Funktionen für die Konfiguration, indem Sie kurz die PTT-Taste drücken, bis Sie den aktuellen Code hören. Das Funkgerät wechselt zur Programmierung der CTCSS-/DPL-Codes.

Geben Sie einen neuen Codewert mithilfe der Tasten SB1 und SB2 ein.

Funkgeräte der XT-Serie verfügen über bis zu 219 Codes. Weitere Informationen finden Sie unter „Frequenz- und Codetabellen" auf Seite 47.

Lesen der Auto-Scan-Werte

Sobald Sie die CTCSS/DPL-Codes hören, drücken Sie kurz die PTT-Taste, um zum Auto-Scan-Modus zu wechseln.

Auto-Scan hat nur 2 Werte:

Aktiviert - Deaktiviert

Ändern Sie die Auto-Scan-Werte mit den SB1- und SB2-Tasten.

Speichern der Einstellungen

Nachdem die Einstellungen Ihren Vorstellungen entsprechen, können Sie entweder:

• die PTT-Taste kurz drücken und mit der Programmierung fortfahren,
• die PTT-Taste länger drücken, um die Einstellungen zu speichern und zum Programmiermodus „Leerlauf“ zurückzukehren oder
• die PTT-Taste zweimal länger drücken, um den Programmiermodus „Leerlauf“ zu beenden und zum normalen Funkgerätebetrieb zurückzukehren.

Hinweis:

• Um den Programmiermodus ohne Speicherung zu verlassen, schalten Sie das Funkgerät aus.
• Wenn Sie an den Anfang des Programmiermodus „Leerlauf“ zurückgehen, hören Sie „Channel Number“ (Kanalnummer) und die LED-Anzeige blinkt wieder grün. Alle geänderten Werte werden automatisch gespeichert.

Programmiermodus: Häufig gestellte Fragen

1. Ich wurde beim Programmieren abgelenkt und habe vergessen, welche Funktion ich gerade programmiert habe. Was soll ich tun?

Kehren Sie zum Programmiermodus „Leerlauf“ zurück. Das Funkgerät bietet keine andere Möglichkeit der Information darüber, in welcher spezifischen Stufe des Programmiermodus Sie sich befinden. Daher können Sie wie folgt vorgehen:

• Drücken Sie die PTT-Taste etwas länger. Das Funkgerät wechselt in den Programmiermodus „Leerlauf".
• Oder schalten Sie das Funkgerät aus und rufen Sie erneut den Programmierungsmodus auf. (Nähere Informationen hierzu finden Sie unter „Aufrufen des erweiterten Konfigurationsmodus" auf Seite 27).
• Ich versuche, eine Frequenz (oder einen Code-Wert) zu programmieren, aber das Funkgerät nimmt diesen Wert nicht an. Es springt wieder an den Anfang und zeigt wieder den Wert „0" an. Das Funkgerät lässt Sie nur solche Werte programmieren, die im Frequenz- und Codes-Pool verfügbar sind. Wenn Sie zum Beispiel versuchen, den Code 220 zu programmieren, nimmt das Funkgerät diesen Wert nicht an, da der zulässige Höchstwert 219 ist. Das Gleiche gilt für die Frequenzen. Lesen Sie unter „Frequenz- und Codetabellen“ auf Seite 47 nach, um sicherzustellen, dass Sie einen gültigen Wert programmieren.
• Ich versuche, den Programmiermodus aufzurufen, aber das Funkgerät reagiert nicht.

Das Funkgerät ist möglicherweise per CPS gesperrt, damit der Bedienfeld-Programmiermodus (FPP) nicht verwendet werden kann. Um diesen Modus erneut zu aktivieren, verwenden Sie die CPS.

1. Ich habe beim Programmieren einen falschen Wert angegeben. Wie kann ich diesen Wert löschen oder neu programmieren?

Wenn Sie einen falschen Wert programmieren, haben Sie folgende Möglichkeit:

• Gehen Sie darüber zum Anfang. Das Funkgerät besteht weiter, sooft es den maximal zulässigen Wert erreicht. Erhöhen (drücken Sie kurz die SB1-Taste) oder reduzieren Sie den Wert (drücken Sie kurz die SB2-Taste), bis Sie zum gewünschten Wert gelangen.
• Sie können auch das Funkgerät ausschalten und von vorne beginnen.
• Ich habe gerade den gewünschten Wert programmiert. Wie kann ich den Programmiermodus beenden?

Sie haben folgende Möglichkeiten:

• Im Programmiermodus drücken Sie zweimal die PTT-Taste etwas länger, um ihn zu beenden.
• Wenn Sie sich bereits im Programmiermodus „Leerlauf“ befinden, drücken Sie die PTT-Taste einmal etwas länger.
• Ich bin mit dem Programmieren der Funktionen in diesem Kanal fertig. Wie programmiere ich einen anderen Kanal?

Drücken Sie mehrmals kurz die PTT-Taste, bis Sie „Channel Number“ (Kanalnummer) hören. Wechseln Sie den Kanal durch Drehen des Kanalwahlschalters. Wenn Sie die Änderungen speichern möchten, vergewissern Sie sich vor dem Kanalwechsel, dass Sie sich im Programmiermodus „Leerlauf“ befinden, da die Änderungen sonst verloren sind.

PROGRAMMIEREN VON WERTEN - BEISPIEL

Beispiel für das Programmieren einer Frequenz

Angenommen, der aktuelle Frequenzwert ist Kanal 1 mit der Standardfrequenz von PMR446 auf „02“ (entspricht 446,03125 MHz). Diesen möchten Sie in Frequenznummer = 13 (entspricht 466,05625 MHz) ändern. Dazu gehen Sie wie folgt vor:

1. Rufen Sie den erweiterten Konfigurationsmodus auf.
2. Drücken Sie kurz die PTT-Taste, um die Frequenz einzugeben. Die akustische Meldung des Funkgeräts gibt den aktuellen Wert „2“ an.
3. Drücken Sie die SB1-Taste 11 Mal, um die Frequenzen zu erhöhen. Sie hören den Frequenzwert „One, three“ (Eins, Drei) (13).
4. Drücken Sie die PTT-Taste etwas länger. Ein grüner Heartbeat auf der LED-Anzeige gibt den Programmiermodus „Leerlauf“ an.
5. Drücken Sie erneut die PTT-Taste etwas länger, um den Programmiermodus zu beenden, oder schalten Sie das Funkgerät aus.

Beispiel für das Programmieren eines Codes

Angenommen, der aktuelle Codewert ist die Werkseinstellung „001“. Dessen möchten Sie in CTCSS/DPL Code = 103 ändern. Gehen Sie wie folgt vor:

1. Rufen Sie den erweiterten Konfigurationsmodus auf.
2. Drücken Sie zweimal kurz die PTT-Taste. Die akustische Meldung des Funkgeräts gibt „Code Number“ (Codenummer) (Aufrufen des CTCSS/DPL-Programmierungsmodus) an.
3. Durch Drücken und Halten der SB1- oder SB2-Taste wird der Wert schnell zur nächsten Zehnerstelle erhöht oder reduziert. Wenn Sie die Taste loslassen, gibt die akustische Meldung des Funkgeräts die erste, zweite und dritte Ziffer vollständig an. Drücken Sie die SB1- oder SB2-Taste mehrmals, bis Sie 103 hören.
4. Drücken Sie die PTT-Taste etwas länger. Ein grüner Heartbeat auf der LED-Anzeige gibt den Programmiermodus „Leerlauf“ an.
5. Drücken Sie erneut die PTT-Taste etwas länger, um den Programmiermodus zu beenden, oder schalten Sie das Funkgerät aus.

Beispiel für das Programmieren von Auto-Scan

Auto-Scan ist die dritte Funktion im Programmiermodus und kann für einen bestimmten Kanal entweder auf EIN oder AUS eingestellt werden.

So setzen Sie Auto-Scan auf EIN.

Rufen Sie den erweiterten Konfigurationsmodus auf, und wählen Sie den gewünschten Kanal. - Drücken Sie dreimal kurz die PTT-Taste, um in den Auswahlmodus zum Programmieren der aktiven Kanäle zu wechseln. Die akustische Meldung des Funkgeräts gibt „Auto-Scan“ und die Einstellung (aktiviert oder deaktiviert) an. - Drücken Sie zum Ändern der Einstellung SB1 oder SB2. - Drücken Sie die PTT-Taste etwas länger. Ein grüner Heartbeat auf der LED-Anzeige gibt den Programmiermodus „Leerlauf“ an.

• Drücken Sie erneut die PTT-Taste etwas länger, um den Programmiermodus zu beenden, oder schalten Sie das Funkgerät aus.

WEITERE PROGRAMMIERFUNKTIONEN

Scannen

Mit Scannen können Sie andere Kanäle überwachen und Geschäfte erkennen. Wenn das Funkgerät eine Übertragung erkennt, wird der Scanvorgang angehalten und in den aktiven Kanal gewechselt. Auf diese Weise können Sie andere auf diesem Kanal hören und mit ihnen sprechen, ohne den Kanal zu wechseln. Gibt es Kanalaktivitäten auf Kanal 2, bleibt das Funkgerät auf Kanal 1. Dann können Sie auf Kanal 2 nichts hören. Nachdem das Geschäft auf Kanal 1 beendet ist, wartet das Funkgerät 5 Sekunden, bevor es den Scanvorgang wieder aufnimmt.

• Um den Scanvorgang zu starten, drücken Sie die Taste SBx- (x = 1 oder 2). (Scannen ist standardmäßig auf SB2 festgelegt, kann aber über CPS auch auf die SB1-Taste programmiert werden). Wenn das Funkgerät Kanalaktivität

erkennt, verbleibt es solange auf diesem Kanal, bis die Aktivität endet. Sie können dann auf diesem Kanal bleiben, ohne durch Drücken der PTT-Taste den Kanal zu wechseln. Wenn innerhalb von 5 Sekunden keine Übertragung stattfindet, wird der Scanvorgang wieder fortgeführt.

• Um den Scanvorgang zu stoppen, drücken Sie erneut kurz die SB1- oder SB2-Taste (programmiert für das Scannen).
• Wenn Sie einen Kanal ohne die Codes zur Eliminierung von Interferenzen (CTCSS/DPL) scannen möchten, setzen Sie im Auswahlmodus der CTCSS/DPL-Programmierung die Codes für die Kanäle auf „0".

Hinweis: Wenn das Funkgerät auf Scannen eingestellt ist, blinkt auf der LED-Anzeige ein roter Heartbeat.

Bearbeiten von Scan-Listen

Eine Scan-Liste kann mithilfe der CPS bearbeitet werden. Weitere Informationen finden Sie unter „Customer Programming Software (CPS)" auf Seite 34.

Lästige Kanäle löschen

Durch das Löschen eines Störkanals können Sie Kanäle vorübergehend aus der Scan-Liste entfernen. Diese Funktion ist dann hilfreich, wenn irrelevante Konversationen auf einem Störkanal die Scan-Funktion des Funkgeräts unterbinden.

So löschen Sie einen Kanal aus der Scan-Liste:

• Starten Sie den Scan-Modus durch kurzes Drücken der SB1- oder SB2-Taste (programmiert für das Scannen).
• Warten Sie, bis das Funkgerät auf dem zu löschenden Kanal nichts mehr empfängt. Halten Sie die SB2-Taste länger gedrückt, um den Kanal zu löschen. Bei aktiviertem Scan (Home-Kanal) können Sie den Kanal nicht löschen.
• Der Kanal wird erst dann erneut gescannt, nachdem Sie den Scan-Modus durch kurzes Drücken der Tasten SB1 oder SB2 (programmiert für das Scannen) beendet haben. Sie können auch das Funkgerät aus- und wieder einschalten.

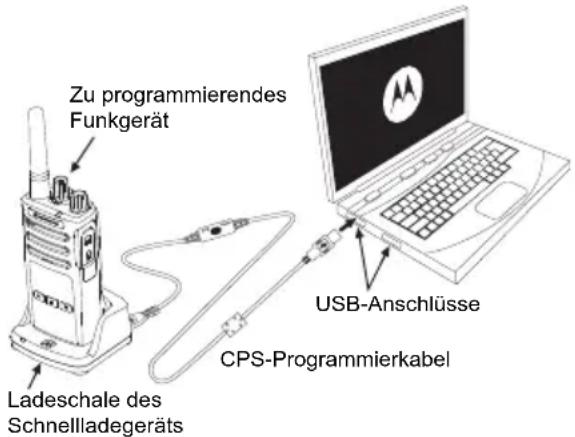

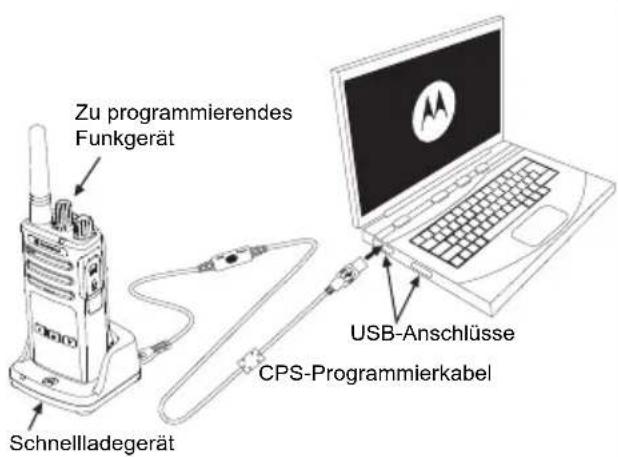

CUSTOMER PROGRAMMING SOFTWARE (CPS) Abbildung 1: Einrichten des Funkgeräts für CPS

Die einfachste Möglichkeit zum Programmieren oder Ändern von Funktionen Ihres Funkgeräts ist über die Customer Programming Software (CPS) und das CPS-Programmierkabel (*). CPS kann als webbasierte Software kostenlos heruntergeladen werden:

Zum Programmieren schreiben Sie die Funktionen der XT-Serie über das Schnellladegerät und das CPS-Programmierkabel, wie in Abbildung 1 auf Seite 34 dargestellt. Stellen Sie den Schalter des CPS-Programmierkabels auf CPS-Modus.

Mit CPS können Sie Frequenzen, PL/DPL-Codes und weitere Funktionen programmieren, wie z. B. Zeitbegrenzer, Scan-Liste, Ruftöne, Verschlüsselung, Rückwärts-Burst u. a. CPS ist ein sehr nützliches Tool, denn damit kann auch der Bedienfeld-Programmiermodus gesperrt oder Änderungen an bestimmten Funkgerätfunktionen verhindert werden (um versehentliches Löschen von voreingestellten Werten zu vermeiden). Darüber hinaus bietet es Sicherheit, indem Sie die Möglichkeit erhalten, ein Kennwort für das Profil der Funkgerät-Verwaltung festzulegen. Weitere Informationen entnehmen Sie der Tabelle mit der Funktionsübersicht am Ende der Bedienungsanleitung.

Hinweis: (*) Das CPS-Programmierkabel P/N# HKKN4027 ist ein separat erhältliches Zubehör. Weitere Informationen erhalten Sie von Ihrem Motorola-Händler.

Zeitbegrenzer

Der Zeitbegrenzer legt die Zeitdauer fest, während der das Funkgerät kontinuierlich übertragen kann, bevor die Übertragung automatisch beendet wird. Die Standardeinstellung ist 60 Sekunden und kann mit CPS geändert werden.

Ruftöne

Mit dieser Funktion können Sie ein akustisches Signal an andere Funkgeräte auf dem gleichen Kanal übertragen, um darauf hinzuweisen, dass Sie sprechen möchten oder um eine Warnung auszugeben.

Um diese Funktion zu verwenden, müssen die Ruftöne auf SB1 oder SB2 programmiert und einer der drei vorher aufgezeichneten Töne muss ausgewählt sein.

Verschlüsselung

Die Verschlüsselungsfunktion macht Übertragungen für jeden unverständlich, der nicht mit demselben Code hört. Der Standardwert für die Verschlüsselung ist „Aus“. Um den Verschlüsselungscode im normalen Funkgerätbetrieb zu ändern, muss die Verschlüsselungsfunktion entweder auf SB1 oder SB2 programmiert sein.

Rückwärts-Burst

Ein Rückwärts-Burst eliminiert unerwünschte Geräusche (Nachrauschen) bei Ausfall der Netzbetriebserkennung. Sie können Werte von 180 oder 240 wählen, die mit anderen Funkgeräten kompatibel sind. Der Standardwert ist 180.

Notizen:

• Bei den auf den vorherigen Seiten beschriebenen Funktionen handelt es sich nur um eine Auswahl aller CPS-Funktionen. CPS bietet noch mehr Funktionen. Weitere Informationen finden Sie in der Hilfedatei in CPS.
• Einige Funktionen der CPS-Software sind je nach Funkgerätmodell verfügbar.

KLONEN VON FUNKGERÄTEN

Sie können Funkgerätprofile der XT-Serie mit einer der drei folgenden Methoden von einem Ausgangsfunkgerät auf ein Zielfunkgerät klonen:

• Mit einem Mehrfachladegerät (als optionales Zubehör),
• mit zwei Einzelladestationen (SUC) und einem R2R-Klonkabel (optionales Zubehörteil),
• mit CPS (kostenloser Software-Download).

Klonen mit einem Mehrfachladegerät (MUC): "KLON"-Symbol Schale 2, "KLON"-Symbol Schale 5.

Um Funkgeräte mit dem Mehrfachladegerät zu klonen, müssen mindestens zwei Funkgeräte vorhanden sein:

• ein Ausgangsfunkgerät (dessen Profile geklont oder kopiert werden) und
• ein Zielfunkgerät (auf dessen Profil das Profil des Ausgangsfunkgeräts geklont wird).

Das Ausgangsfunkgerät muss sich in Ladeschale 1 oder 4 und das Zielfunkgerät muss sich in Ladeschale 2 oder 5 befinden, wobei die Schalen des Mehrfachladegeräts wie folgt gekoppelt werden:

• 1 und 2 oder 4 und 5.

Beim Klonen muss das Mehrfachladegerät nicht an eine Stromquelle angeschlossen sein, noch benötigen alle Funkgeräte aufgeladene Akkus.

1. Schalten Sie das Zielfunkgerät ein, und setzen Sie es in eine Zielschale des Mehrfachladegeräts.
2. Schalten Sie das Ausgangsfunkgerät wie nachfolgend beschrieben ein:
3. Drücken Sie beim Einschalten des Funkgeräts gleichzeitig die PTT-Taste und SB2 etwas länger.
4. Lassen Sie die Tasten erst nach 3 Sekunden los, wenn Sie das akustische Signal „Cloning" (Klonen) hören.
5. Setzen Sie das Ausgangsfunkgerät in die entsprechende Schale, die mit der in Schritt 1 gewählten Schale des Zielfunkgeräts gepaart ist. Drücken Sie kurz die Sendetaste (SB1).
6. Nachdem das Klonen abgeschlossen ist, gibt das Ausgangsfunkgerät entweder ein Erfolgssignal (Klonvorgang war erfolgreich) oder eine Fehlermeldung (Klonvorgang ist fehlgeschlagen) aus. Verfügt das Ausgangsfunkgerät über ein Display, wird entweder eine Erfolgsmeldung „Pass" (Erfolgreich) oder eine Fehlermeldung „Fail" (Fehlgeschlagen) angezeigt (innerhalb von 5 Sekunden ist ein Ton hörbar).
7. Nach Abschluss des Klonvorgangs schalten Sie die Funkgeräte aus und wieder ein, um den Klon-Modus zu verlassen.

Weitere Informationen zum Klonen von Funkgeräten finden Sie in der Gebrauchsanweisung, die Sie zusammen mit der Mehrfachladestation erhalten haben.

Geben Sie bei Bestellung des MUC die Nummer P/N# PMLN6384_ an.

Notizen:

• Wenn der Klonvorgang fehlschlägt, lesen Sie unter „Vorgehensweise bei fehlgeschlagenem Klonvorgang" auf Seite 40 nach.
• Gepaarte Ziel- und Ausgangsfunkgeräte müssen denselben Bandtyp aufweisen, damit das Klonen erfolgreich ausgeführt werden kann. Die Schalennummern des MUC sollen von links nach rechts gelesen werden, mit dem Motorola Logo auf der Vorderseite.

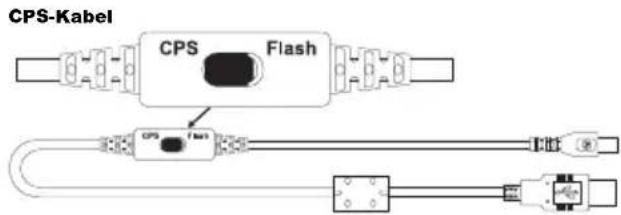

CPS und Klonkabel (optionales Zubehör)

• Sowohl CPS als auch Klonkabel sind speziell für Funkgeräte der XT-Serie oder der XTNi-Serie geeignet. Das Klonkabel unterstützt eine Kombination aus Funkgeräten der XT- und der XTNi-Serie.
• CPS-Kabelprogramme für Funkgeräte der XT-Serie. Stellen Sie sicher, dass sich der Kabelschalter in der Position „Blinken“ oder „CPS“ befindet. Zum Programmieren eines XTNi-Funkgeräts mit dem CPS-Kabel müssen Sie sicherstellen, dass der Kabelschalter in der Position „CPS“ steht und der im CPS-Kabel-Kit mitgelieferte USB-Konverter am Kabel angeschlossen ist.
• Mit dem Klonkabel erfolgen folgende Klonvorgänge:

- Funkgeräte der XT-Serie. Vergewissern Sie sich, dass sich der Schalter in der Position „Klonen“ oder „Alt“ befindet. - Funkgeräte der XTNi-Serie. Vergewissern Sie sich, dass sich der Schalter in der Position „Alt“ befindet und ein USB-Konverter an beiden Enden des Klonkabels angeschlossen ist.

- Funkgeräte der XT- und XTNi-Serie. Vergewissern Sie sich, dass sich der Schalter in der Position „Alt“ befindet und Sie einen USB-Konverter mit dem XTNi-Einzelladegerät verwenden. Das Klonkabel-Kit enthält 1 USB-Konverter.

USB-Konverter

Klonen eines Funkgeräts mithilfe des R2R-Klonkabels (optionales Zubehörteil)

Betriebsanweisungen

1. Vor Beginn des Klonvorgangs sollten Sie Folgendes sicherstellen:
2. Der Akku des Funkgeräts ist vollständig aufgeladen.
3. Sie haben zwei Einzelladegeräte (SUC) oder 2 Einzelladegeräte zum Klonen von Funkgeräten der XT-Serie oder 1 Einzelladegerät für ein

Funkgerät der XT-Serie und 1 Einzelladegerät für eines der XTNi-Serie.

• Schalten Sie die Funkgeräte aus.
• Ziehen Sie alle Kabel (Netzkabel oder USB-Kabel) von den SUCs ab.
• Stecken Sie ein Ende des Klonkabels mit Mini-USB-Stecker in das erste Einzelladegerät und das andere Ende in das zweite Einzelladegerät.

Hinweis: Während des Klonvorgangs erhält das Einzelladegerät keine Stromversorgung. Die Batterien werden nicht aufgeladen. Zwischen den beiden Funkgeräten wird lediglich die Datenkommunikation aufgebaut.

1. Schalten Sie das Zielfunkgerät ein, und setzen Sie es in eines der Einzelladegeräte ein.
2. Schalten Sie das Ausgangsfunkgerät wie folgt ein:
3. Drücken Sie beim Einschalten des Funkgeräts gleichzeitig die PTT-Taste und die SB2-Taste etwas länger.
4. Lassen Sie die Tasten erst nach 3 Sekunden wieder los, wenn Sie das akustische Signal „Klonen“ hören.
5. Setzen Sie das Ausgangsfunkgerät in das entsprechende Einzelladegerät. Drücken Sie kurz die Sendetaste (SB1).
6. Wenn das Klonen abgeschlossen ist, gibt das Ausgangsfunkgerät entweder ein akustisches Erfolgssignal „Successful“ aus (Klonvorgang war erfolgreich) oder ein Fehlersignal „Fail“ (Klonvorgang ist fehlgeschlagen). Verfügt das Ausgangsfunkgerät über ein Display, wird entweder „Erfolgreich“ oder „Fehlgeschlagen“ angezeigt (innerhalb von 5 Sekunden ist ein Ton hörbar).
7. Sobald der Klonvorgang abgeschlossen ist, schalten Sie die Funkgeräte aus und wieder ein, um den Klon-Modus zu verlassen.

Vorgehensweise bei fehlgeschlagenem Klonvorgang

Das Funkgerät gibt die akustische Meldung „Fail“ (Fehlgeschlagen) aus, wenn der Klonvorgang nicht erfolgreich war. Falls ein Klonvorgang fehlschlägt, führen Sie die folgenden Schritte aus, bevor Sie das Klonen erneut beginnen:

1. Stellen Sie sicher, dass die Akkus beider Funkgeräte vollständig geladen sind.
2. Überprüfen Sie die Verbindung des Klonkabels zwischen beiden Einzelladegeräten.
3. Stellen Sie sicher, dass der Akku richtig im Funkgerät eingesetzt ist.
4. Stellen Sie sicher, dass die Ladestation oder die Funkgerätkontakte keine Verschmutzungen aufweisen.
5. Stellen Sie sicher, dass das Zielfunkgerät eingeschaltet ist.
6. Stellen Sie sicher, dass das Ausgangsfunkgerät im Klon-Modus ist.
7. Vergewissern Sie sich, dass beide Funkgeräte dasselbe Frequenzband, dieselbe Region und die gleiche Übertragungsleistung aufweisen.

Hinweis: Dieses Klonkabel wurde speziell für das kompatible Einzelladegerät von Motorola RLN6175 und PMLN6394 konzipiert.

Geben Sie bei Bestellung des Klonkabels die Nummer P/N# HKKN4028 an. Weitere Informationen über Zubehör finden Sie unter „Zubehör“ auf Seite 55.

Klonen mit der Customer Programming Software (CPS)

Beim Klonen mit dieser Methode benötigen Sie die CPS-Software, ein Schnellladegerät sowie das CPS-Programmierkabel.

Bei der Bestellung des CPS-Programmierkabels geben Sie die Referenz HKKN4028_ an.

Informationen über das Klonen mit CPS finden Sie in:

der CPS-Hilfedatei → Inhalt und Index → Klonen von Funkgeräten oder in der Broschüre für das Zubehör für das CPS-Programmierkabel.

FEHLER-

Symptom Versuchen Sie Folgendes:
Keine Stromversorgung	Laden Sie den Lithium-Ionen-Akku auf, oder ersetzen Sieihn. Extreme Betriebstemperaturen konnen die Lebensdauer des Akkus beeinflussen. Siehe hierzu „Info über Lithium-Ionen-Akkus“ auf Seite 11.
Sie horen auf einem Kanal andere Geräusache oder Konversationen	Prüfen Sie, ob der Code zur Eliminierung von Interferenzen eingestellt ist. Frequenz oder Code zur Eliminierung von Interferenzen wird möglicherweise bereits verwendet. Ändern Sie die Einstellungen: Ändern Sie entweder die Frenzen oder Codes für alle Funkgeräte. Vergewissern Sie sich, ob für das Funkerät beim Senden die richtige Frenz und der richtige Code eingestellt sind. Siehe hierzu „Sprechen und Überwachung“ auf Seite 20.
Verschlüsselte Nachricht	Der Verschlüsselungscode ist möglicherweise auf EIN gesetzt, und/oder die Einstellung stimmt nicht mit den Einstellungen anderer Funkgeräte überein.
Unzureichende Audio-Qualität	Die Einstellungen des Funkgeräts passen möglicherweise nicht zusammen. Überprüfen Sie Frenzen, Codes und Bandbreiten, um sicherzustellen, dass sie bei allen Funkgeräten identisch sind.

Deutsch

Symptom Versuchen Sie Folgendes:
Eingeschränkter Sprechbereich	Stahl- und/oder Betonwände, starke Belaubung, Gebäude oder Fahrzeuge verringern den Sprechbereich. Überprüfen Sie, ob direkte Sightverbindung besteht, um die Übertragung zu verbessern.Das Tragen des Funkgeräts dicht am Körper wie z. B. in einer Tasche oder am Gürtel verringgert den Sprechbereich. Suchen Sie einen anderen Standort für das Funkgerät. Um die Reichweite und Abdeckung zu verbessern, können Sie Hindernisse beseitigen oder die Übertragungsleistung erhöhen. UHF-Funkgeräte bieten größere Reichweiten in Industrianlagen oder Bürogebäuden. Höheere Übertragungsleistung sorgt für eine größere Signalreichweite und bessere Durchdringung von Hindernissen.Siehe hierzu „Sprechen und Überwachung" auf Seite 20
Nachricht wird nicht gesendet oder empfangen	Stellen Sie safer, dass die PTT-Taste bei der Übertragung vollständig gedrückt ist.Vergewissern Sie sich, ob die Funkgeräte dieselben Einstellungen für Kanal, Frequenz, Code zur Eliminierung von Interferenzen und Verschlüsselungscode aufweisen. Nähere Informationen hierzu finden Sie unter „Sprechen und Überwachung" auf Seite 20.Laden Sie den Akku auf, ersetzen Sieihn, oder setzen Sieihn neu ein. Siehe hierzu „Info über Lithium-lonen-Akkus" auf Seite 11.Hindernisse und Bedienung des Funkgeräts in Gebäuden oder Fahrzeugen können Störungen hervorrufen. Wechseln Sie den Standort. Siehe hierzu „Sprechen und Überwachung" auf Seite 20.Stellen Sie safer, dass das Funkgerät nicht im Scan-Modus ist. Siehe „Scannen" auf Seite 32 und „Lästige Kanäle Löschen" auf Seite 33.
Starke statische Aufladung oder Interferenzen	Die Funkgeräte sind nicht welt genug voneinander entfern. Der Abstand muss mindestens 1,5 Meter betragen.Die Funkgeräte sind zuweit voneinander entfern, oder Hindernisse stören die Übertragung.Siehe hierzu „Sprechen und Überwachung" auf Seite 20.
Akku leer	Laden Sie den Lithium-lonen-Akku auf, oder ersetzen Sieihn.Sehr hohe Betriebstemperaturen wirken sich auf die Lebensdauer des Akkus aus.Siehe hierzu „Info über Lithium-lonen-Akkus" auf Seite 11.
Die LED-Anzeige des Schnellladegeräts blinkt nicht	Überprüfen Sie, ob das Funkgerät/der Akku richtig eingesetzt ist. Überprüfen Sie die Kontakte von Akku/Ladegerät auch auf Sauberkeit und ob der Ladeanschluss richtig eingesetzt ist.Siehe „Laden mit einem Schnellladegerät (SUC)" auf Seite 14, „LED-Anzeigen am Schnellladegerät" auf Seite 16 und „Installieren des Lithium-lonen-Akkus (Li-lon)" auf Seite 12.
Die Ladeanzeige des Akkus blinkt, bzwohl neue Akkus eingelegt sind	Siehe „Installieren des Lithium-lonen-Akkus (Li-lon)" auf Seite 12 und „Info über Lithium-lonen-Akkus" auf Seite 11.

Deutsch

Symptom Versuchen Sie Folgendes:
VOX{lösst sich nicht aktivieren	Die VOX-Funktion ist möglicherweise ausgeschelt. Stellen Sie mithilfe der CPS-Software sicher, dass die VOX-Empfindlichkeit nicht auf „0“ gesetzt ist. Zubehör faktioniert nicht oder ist nicht kompatibel. Siehe hierzu „Freisprechbetrieb/VOX“ auf Seite 24.
Der Akku wird nicht aufgeladen, obwohl er sich bereits seit einiger Zeit im Schnelladegerät befindet.	Überprüfen Sie, ob das Schnelladegerät richtig an einem kompatiblen Netzteil angeschlossen ist. Siehe „Laden mit einem Schnelladegerät (SUC)“ auf Seite 14 und „Aufladen des Akkus ohne Funkgerät“ auf Seite 15. Überprüfen Sie die LED-Anzeigen des Ladegeräts, ob ein Akku-Problem erkennbar ist. Siehe hierzu „LED-Anzeigen am Schnelladegerät“ auf Seite 16.

Hinweis: Wenn eine Funktion des Funkgeräts nicht der Standardeinstellung oder den vorprogrammierten Werten entspricht, sollten Sie überprüfen, ob sie mit einem benutzerdefinierten Profil der CPS-Software programmiert wurde.

VERWENDUNG UND PFLEGE

Weiches, angefeuchtetes Tuch zum Reinigen der Außenfläche

Nicht in Wasser eintauchen. Keinen Alkohol oder Reinigungslösungen verwenden.

Beim Eintauchen des Funkgeräts in Wasser...

Das Funkgerät ausschalten und die Akkus entnehmen.

Mit einem weichen Tuch trocknen.

Das Funkgerät solange nicht verwenden, bis es vollständig trocken ist.

FREQUENZ- UND CODEABELLEN

Die Tabellen in diesem Abschnitt enthalten Informationen zu Frequenzen und Codes. Diese Tabellen sind sehr nützlich, wenn Sie Motorola Funkgeräte der XT-Serie mit anderen gängigen Funkgeräten verwenden. Die meisten Frequenzpositionen sind mit denen der Serie XTNi identisch.

Standardkanalfrequenz und Code zur Eliminierung von Interferenzen

Kanalnr.	Frequenz (MHz)	Code Bandbreite K
1 446.00	625 67,0 Hz 12,5 kHz
2 446.01	875 67,0 Hz 12,5 kHz
3 446.03	125 67,0 Hz 12,5 kHz
4 446.04	875 67,0 Hz 12,5 kHz
5 446.05	625 67,0 Hz 12,5 kHz
6 446.06	875 67,0 Hz 12,5 kHz
7 446.08	125 67,0 Hz 12,5 kHz
8 446.09	875 67,0 Hz 12,5 kHz

Hinweis: Code 754 entspricht DPL 121

alnr.	Frequenz (MHz)	Code Bandbreite
9	446.00625 754 12,5 kHz
10	446.01875 754 12,5 kHz
11	446.03125 754 12,5 kHz
12	446.04375 754 12,5 kHz
13	446.05625 754 12,5 kHz
14	446.06875 754 12,5 kHz
15	446.08125 754 12,5 kHz
16	446.09375 754 12,5 kHz

CTCSS- UND PL/DPL-CODES

CTCSS-Codes

CTCSS Hz	CTCSS Hz
1 67,0	14 107,2 27 167,9
2 71,9	15 110,928 173,8
3 74,4	16 114,8 29 179,9
4 77,0	17 118,830 186,2
5 79,7	18 123 31 192,8
6 82,5	19 127,3 32 203,5
7 85,4	20 131,8 33 210,7
8 88,5	21 136,5 34 218,1
9 91,5	22 141,3 35 225,7
10 94,8	23 146,2 36 233,6
11 97,4	24 151,4 37 241,8
12 100,0	25 156,7 38 250,3
13 103,5	26 162,2

SS Hz
122 (*)	69,3

Hinweis: (*) Neuer CTCSS-Code.

PL/DPL-Codes

DPL Code
39 23	55 116 71 243
40 25	56 125 72 244
41 26	57 131 73 245
42 31	58 132 74 251
43 32	59 134 75 261
44 43	60 143 76 263
45 47	61 152 77 265
46 51	62 155 78 271
47 54	63 156 79 306
48 65	64 162 80 311
49 71	65 165 81 315
50 72	66 172 82 331
51 73	67 174 83 343
52 74	68 205 84 346
53 114	69 223 85 351
54 115	70 226 86 364

DPL	Code

DPL	Code

PL/DPL-Codes (Fortsetzung)

DPL Code		DPL Code		DPL Code
87 365	104 565 121 754
88 371	105 606 123 645
89 411		106 612 124 Benutzerdefinierte PL
90 412	107 624 125 Benutzerdefinierte PL	ierte PL
91 413	108 627 126 Benutzerdefinierte PL	ierte PL
92 423	109 631 127 Benutzerdefinierte PL	ierte PL
93 431	110 632 128 Benutzerdefinierte PL	ierte PL
94 432	111 654 129 Benutzerdefinierte PL	ierte PL
95 445	112 662 130 Invertierte DPL	39
96 464	113 664 131 Invertierte DPL	40
97 465	114 703 132 Invertierte DPL	41
98 466	115 712 133 Invertierte DPL	42
99 503	116 723 134 Invertierte DPL	43
100 506	117 731 135 Invertierte DPL	44
101 516	118 732 136 Invertierte DPL	45
102 532	119 734 137 Invertierte DPL	46
103 546	120 743 138 Invertierte DPL	47

PL/DPL-Codes (Fortsetzung)

DPL	Code
139	Invertierte DPL 48
140	Invertierte DPL 49
141	Invertierte DPL 50
142	Invertierte DPL 51
143	Invertierte DPL 52
144	Invertierte DPL 53
145	Invertierte DPL 54
146	Invertierte DPL 55
147	Invertierte DPL 56
148	Invertierte DPL 57
149	Invertierte DPL 58
150	Invertierte DPL 59
151	Invertierte DPL 60
152	Invertierte DPL 61
153	Invertierte DPL 62
154	Invertierte DPL 63
155	Invertierte DPL 64

DPL	Code
156	Invertierte DPL 65
157	Invertierte DPL 66
158	Invertierte DPL 67
159	Invertierte DPL 68
160	Invertierte DPL 69
161	Invertierte DPL 70
162	Invertierte DPL 71
163	Invertierte DPL 72
164	Invertierte DPL 73
165	Invertierte DPL 74
166	Invertierte DPL 75
167	Invertierte DPL 76
168	Invertierte DPL 77
169	Invertierte DPL 78
170	Invertierte DPL 79
171	Invertierte DPL 80
172	Invertierte DPL 81

DPL	Code
173	Invertierte DPL 82
174	Invertierte DPL 83
175	Invertierte DPL 84
176	Invertierte DPL 85
177	Invertierte DPL 86
178	Invertierte DPL 87
179	Invertierte DPL 88
180	Invertierte DPL 89
181	Invertierte DPL 90
182	Invertierte DPL 91
183	Invertierte DPL 92
184	Invertierte DPL 93
185	Invertierte DPL 94
186	Invertierte DPL 95
187	Invertierte DPL 96
188	Invertierte DPL 97
189	Invertierte DPL 98

PL/DPL-Codes (Fortsetzung)

DPL	Code
190	Invertierte DPL 99
191	Invertierte DPL 100
192	Invertierte DPL 101
193	Invertierte DPL 102
194	Invertierte DPL 103
195	Invertierte DPL 104
196	Invertierte DPL 105 206
197	Invertierte DPL 106
198	Invertierte DPL 107 208
199	Invertierte DPL 108

DPL Code
200	Invertierte DPL 109
201	Invertierte DPL 110
202	Invertierte DPL 111
203	Invertierte DPL 112
204	Invertierte DPL 113
205	Invertierte DPL 114
erte DPL	115 216 Benutzerde
207	Invertierte DPL 116
erte DPL	117 218 Benutzerde
209	Invertierte DPL 118

DPL	Code
210	Invertierte DPL 119
211	Invertierte DPL 120
212	Invertierte DPL 121
213	Invertierte DPL 123
214	Benutzerdefinierte DPL
215	Benutzerdefinierte DPL
DPL
217	Benutzerdefinierte DPL
DPL
219	Benutzerdefinierte DPL

BESCHRÄNKTE GARANTIE VON MOTOROLA

GARANTIEINFORMATIONEN

Der autorisierte Motorola Händler oder Vertriebspartner, bei dem Sie Ihr Motorola Funkgerät und/oder das Originalzubehör gekauft haben, nimmt Garantieansprüche entgegen und/oder bietet die entsprechenden Garantieleistungen. Bringen Sie bitte Ihr Sprechfunkgerät zu Ihrem Motorola Händler oder Vertriebspartner, um Ihre Garantieleistungen in Anspruch zu nehmen. Senden Sie das Sprechfunkgerät nicht zum Hersteller Motorola ein. Damit Sie die Garantieleistungen in Anspruch nehmen können, müssen Sie den Kaufbeleg oder einen vergleichbaren Kaufnachweis vorlegen, aus dem das Kaufdatum hervorgeht. Auf dem Sprechfunkgerät muss außerdem die Seriennummer deutlich erkennbar sein. Die Garantieansprüche werden hinfällig, wenn die Typen- oder Seriennummern auf dem Produkt geändert, entfernt oder ungültig gemacht wurden.

GARANTIEAUSSCHLUSS

• Defekte oder Schäden, die sich aus unsachgemäßer oder unüblicher Handhabung oder Nichtbefolgung der in diesem Handbuch vorgegebenen Anweisungen ergeben. Defekte oder Schäden, die auf Missbrauch, Unfall oder Versäumnis zurückzuführen sind. Defekte oder Schäden, die auf nicht ordnungsgemäßes Testen, Betreiben, Warten, Einstellen oder auf irgendwelche Änderungen und Modifikationen zurückzuführen sind.
• Bruch oder Beschädigung der Antennen, sofern dies nicht direkt auf Material- oder Verarbeitungsfehler zurückzuführen ist.
• Produkte, die so zerlegt oder repariert worden sind, dass sie den Betrieb des Produkts oder eine angemessene Untersuchung und Prüfung zur Feststellung des Garantieanspruches unmöglich machen. Defekte oder Schäden aufgrund von Feuchtigkeitseinwirkungen und Eindringen von Flüssigkeiten.
• Alle Kunststoffoberflächen und alle anderen freiliegenden Teile, die durch normale Nutzung zerkratzt oder beschädigt sind.
• Produkte, die über einen beschränkten Zeitraum gemietet sind.
• Regelmäßige Wartung und Reparatur oder Auswechseln von Teilen aufgrund normaler Nutzung, Verschleißerscheinungen und Abnutzung.

Deutsch

ZUBEHÖR

AUDIOZUBEHÖR

Artikeln. Beschreibung
00115	Externes Laufsprechemikrofon (BR)
00117	Headset mit schwenkbarem Mikrofonbügel
00118	Kopfhörer mit Clip für PTT-Mikrofon (BR)
00168 Leichtes	Headset

AKKU-

Artikelnr. Beschreibung
PMNN4434_R	Lithium-lonen-Akku (Standard)
PMNN4453_R	Lithium-lonen-Akku mit hoher Kapazität

KABEL

Artikeln. Beschreibung

HKKN4028_R2R-Klonkabel (Radio to Radio)

HKKN4027_CPS-Programmierkabel

LADEGERÄTE

Artikelnr. Beschreibung
PMLN6385_	Standard-Schnelladegerät (Kit für das europäische Festland und Großbritannien)
PMLN6393_	Standard-Mehrfachladegerät für die Ladeleiste INT (europeanes Festland und Großbritannien)

TRAGEZUBEHÖR

Artikelnr. Beschreibung

HKLN4510_Drehbares Holster

Hinweis: Bestimmte Zubehörteile sind zum

Kaufzeitpunkt unter Umständen nicht

verfügbar. Wenden Sie sich an ihren

Motorola Händler, oder besuchen Sie die

Website www.motorolasolutions.com/XTSeries

oder www.motorolasolutions.com/radios/

business, um aktuelle Informationen zu

Zubehör zu erhalten.

Hinweis

MOTOROLA, MOTO, MOTOROLA SOLUTIONS und das stilisierte M-Logo sind Warenzeichen oder eingetragene Warenzeichen der Motorola Trademark Holdings, LLC und werden unter Lizenz verwendet. Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber.

© 2013 Motorola Solutions, Inc. Alle Rechte vorbehalten.

CODES CTCSS ET PL/DPL

Codes CTCSS

CTCSS Hz CTCSS Hz		SS Hz
1 67,0	14 107,2	167,9
2 71,9	15 110,9	28 173,8
3 74,4	16 114,8	29 179,9
4 77,0	17 118,8	30 186,2
5 79,7	18 123 31	31 192,8
6 82,5	19 127,3	32 203,5
7 85,4	20 131,8	33 210,7
8 88,5	21 136,5	<34>.218,1
9 91,5	22 141,3	35 225,7
10	94,8	23 146,2	36
11	97,4	24 151,4	37
12 100,0	25 156,7	38 250,3
13 103,5	26 162,2		(∗)
			69,3

Rechtliche Hinweise zu Open-Source-Software:

RICHTLINIEN FÜR DEN SICHEREN BETRIEB

iVOX-Empfindlichkeit einstellen

Programmierfunktionen 26

Erweiterter Konfigurationsmodus 26

Zubehöranschluss. 9

Modellaufkleber 9

Mikrofon 9

Antenne. 9

LED-Anzeige 9

Seitentasten 9

Lithium-Ionen-Akku. .9

Startton 25

Programmierfunktionen 26

Erweiterter Konfigurationsmodus (erweiterter Programmiermodus) 26

Gehen Sie zum erweiterten Konfigurationsmodus . . .27

RADIO EIN/AUSSCHALTEN

Freisprechen ohne Zubehör (iVOX)

Scanliste bearbeiten 33

• Aktiviert
• Deaktiviert

Scanliste bearbeiten
