BRUGSANVISNING TLKR T92 H2O MOTOROLA

PRODUKTSIKKERHED TIL BÆRBARE

TOVEJSRADIOER OBS! Inden brug af radioen skal du læse vejledningen om RF- energieksponering og sikkerhed, der leveres sammen med radioen. Vejledningen indeholder instruktioner omkring sikker brug, opmærksomhed omkring forekomst af RF-energi og kontrol af overholdelse med gældende standarder og bekendtgørelser. Pakkens indhold

• 2 x TALKABOUT T92 H20-radioer• 2 x bælteclips med fløjte• 2 x Strømforsyning• 2 x genopladelig 800mAh NiMH-batteripakke• TALKABOUT T92 H20 Brugervejledning Frekvenstabel Bemærk: *Kun kanal et til otte er tilgængelige som standard. Kanal 9 til 16 skal aktiveres af brugeren, før de kan vælges. Kanal 9 til 16 skal anvendes i lande, hvor myndighederne tillader brug af disse frekvenser. Kanal 9 til 16 må ikke anvendes i Rusland. Funktioner og specifikationer
• 8 PMR-kanaler. Kan udvides af brugeren til 16 kanaler i lande, hvor myndighederne tillader dette• 121 delkoder (38 CTCSS-koder & 83 DCS-koder)• Rækkevidde* på op til 10 km
• Lommelygte med HVIDE og RØDE indikatorer• 20 opkaldstonealarmer, som brugeren vælger• Baggrundsbelyst LCD-skærm• Modtaget-bip• Micro-USB-stik til opladning• Batteriniveaumåler• Kanalskærm• Kanalscanning• Overvågning af to kanaler•Tastelås• Automatisk squelch-styring• Automatisk gentagelse (rulning)• Advarsel om lavt batteriniveau• Lavt batteriniveau, slumring• Tone (til/fra)• Tilstanden Silent (vibrationsalarm)• Nødopkaldsfunktioner• Vandaktiveret lommelygte• IP-klassificering: IP67• Strømkilde: NiMH-batteripakke / 3 x AA-alkalinebatterier• Batteritid: 16 timer (under normale brugsforhold)

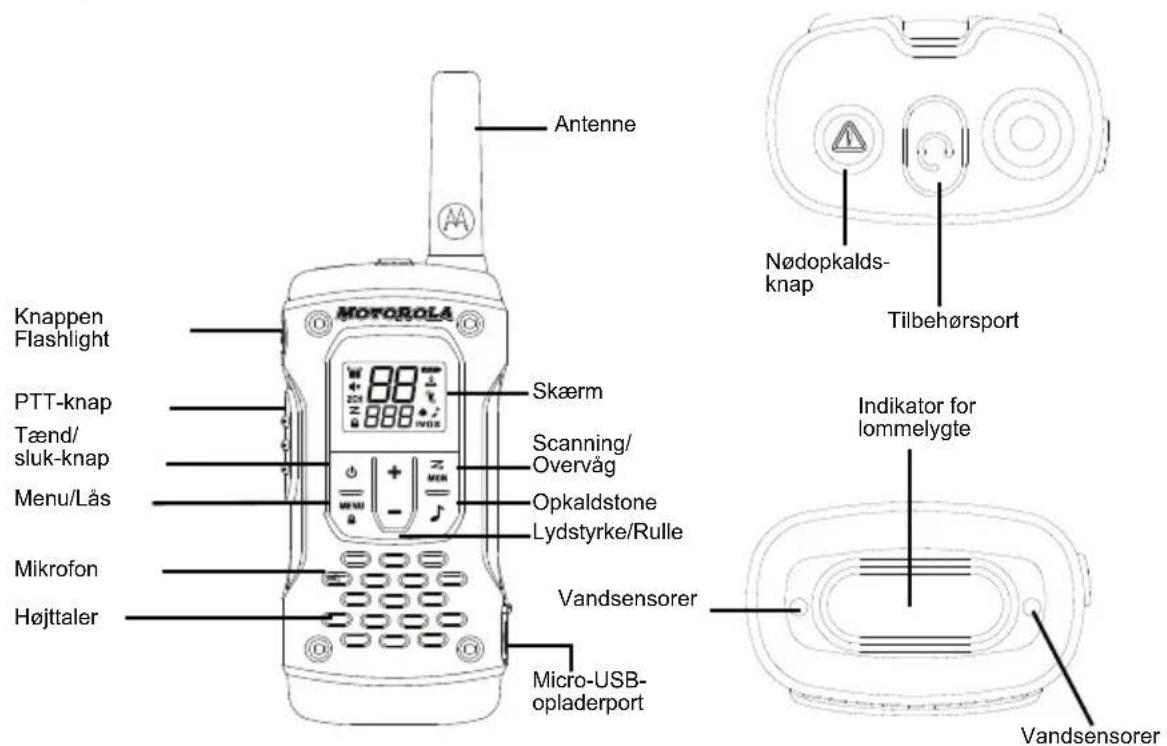

• Intervallet kan variere afhængigt af miljømæssige og/eller topografiske forhold. Vedligeholdelse Denne radio er vandtæt i henhold til IP-67-standarder. Den kan modstå nedsænkning i op til 1 meter vand i op til 30 minutter, men kun, når batteridækslet og porten til headsettilbehøret er forseglede. Åbn kun lugen til batterirummet og headsettets portdæksel, når radioen er tør. Installation af batterier og tilbehør bør kun finde sted i tørre omgivelser. Sørg for at forseglingerne til batterirummet og tilbehørsporten er fri for snavs og urenheder. Hvis radioen er blevet nedsænket i vand, skal du ryste radioen hurtigt for at fjerne vand fra højttalergitteret og mikrofonporten for at bevare lydkvaliteten. Det anbefales at skylle radioen med rent vand, hvis den har været udsat for saltvand, for at bevare radioens levetid. Opladerenheden og AC-adapteren er ikke vandtætte. Udsæt ikke opladeren for regn eller sne. Oplad kun radioer på et tørt sted. Sæt ikke våde radioer i opladerenheden. ADVARSEL: Denne radio kan flyde med det medfølgende NiMH-batteri (800 mAh). Den kan ikke altid flyde med andre batterier. K. Frekvens(MHz)K. Frekvens (MHz)K. Frekvens (MHz)1 446,00625 7 446,08125 13 446,156252 446,01875 8 446,09375 14 446,168753 446,03125 9 446,10625 15 446,181254 446,04375 10 446,11875 16 446,193755 446,05625 11 446,131256 446,06875 12 446,14375 MN002243A01_.book Page 1 Tuesday, March 20, 2018 5:27 PMDansk

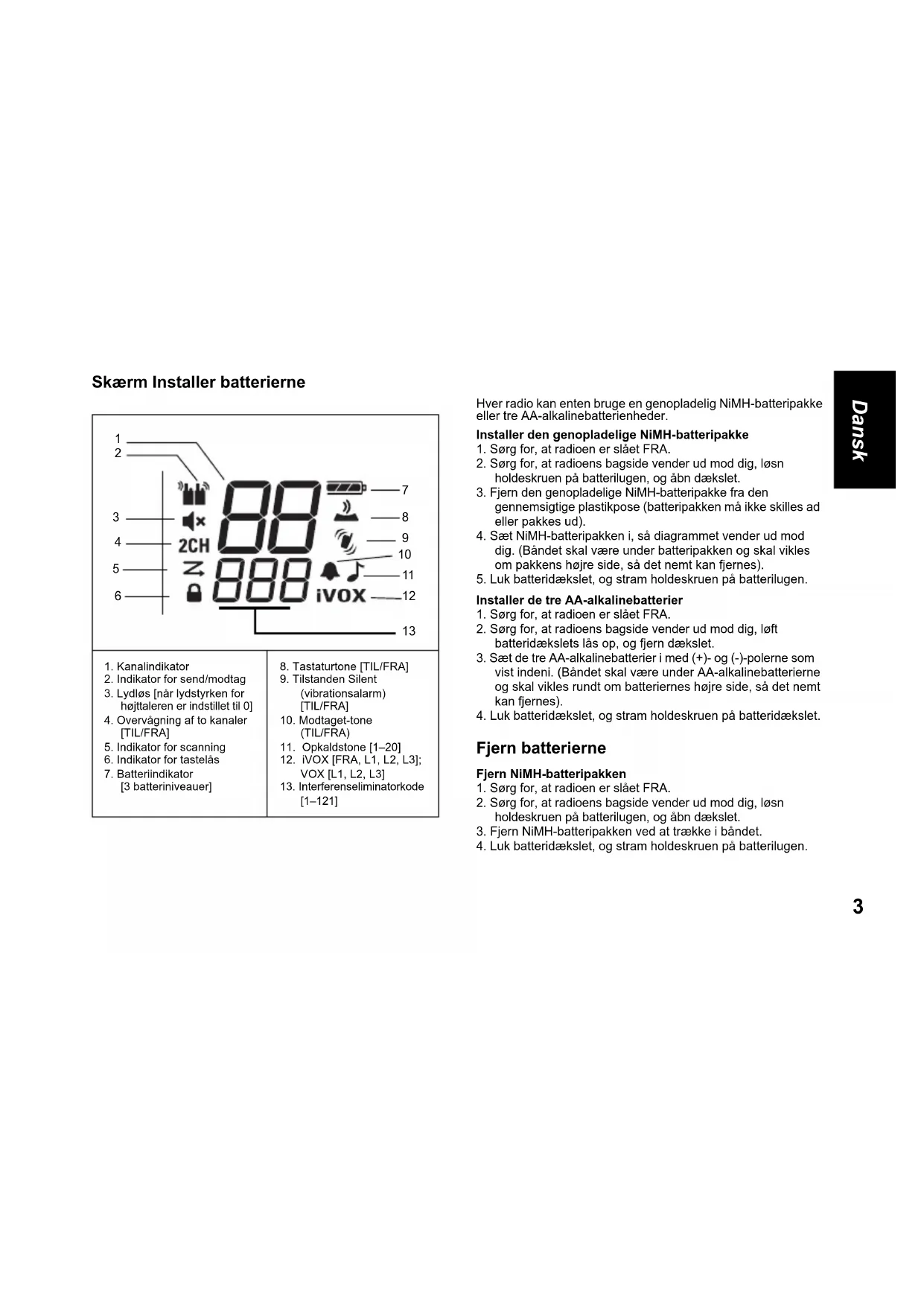

1. Sørg for, at radioen er slået FRA.

2. Sørg for, at radioens bagside vender ud mod dig, løsn

holdeskruen på batterilugen, og åbn dækslet.

3. Fjern den genopladelige NiMH-batteripakke fra den

gennemsigtige plastikpose (batteripakken må ikke skilles ad eller pakkes ud).

4. Sæt NiMH-batteripakken i, så diagrammet vender ud mod

dig. (Båndet skal være under batteripakken og skal vikles om pakkens højre side, så det nemt kan fjernes).

1. Sørg for, at radioen er slået FRA.

vist indeni. (Båndet skal være under AA-alkalinebatterierne og skal vikles rundt om batteriernes højre side, så det nemt kan fjernes).

1. Sørg for, at radioen er slået FRA.

2. Sørg for, at radioens bagside vender ud mod dig, løsn

holdeskruen på batterilugen, og åbn dækslet.

3. Fjern NiMH-batteripakken ved at trække i båndet.

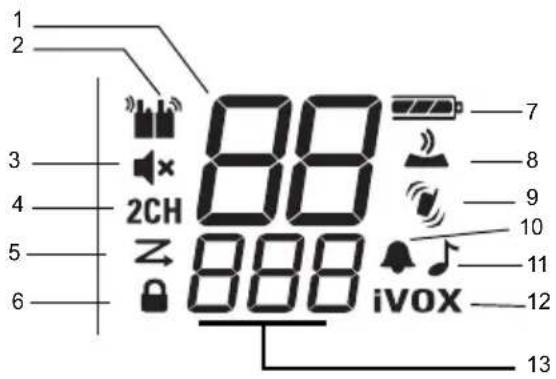

3. Lydløs [når lydstyrken for

højttaleren er indstillet til 0]

4. Overvågning af to kanaler

1. Sørg for, at radioen er slået FRA.

2. Sørg for, at radioens bagside vender ud mod dig, løsn

holdeskruen på batterilugen, og åbn dækslet.

3. Fjern forsigtigt hvert alkalinebatteri ved at lempe batterierne

Bemærk: Udvis forsigtighed, når NiMH- og AA-batterier fjernes. Brug ikke skarpt eller ledende værktøj til at fjerne disse batterier. Sørg for, at radioen er helt tør, inden du indsætter og fjerner batterier. Forseglingen til batterirummet skal holdes fri for snavs eller urenheder, inden du monterer batteridækslet. Fjern batterierne, inden radioen opbevares i en længere periode. Batterier korroderer med tiden og kan forårsage permanent skade på din radio. Radioens batterimåler Radioens batteriikon viser batteriets opladningsniveau fra fuldt opladet til afladet . Når radioen har én bjælke tilbage, kvidrer radioen regelmæssigt, eller efter knappen PTT slippes (advarsel om lavt batteri). Vedligeholdelse af batterikapacitet

1. Oplad NiMH-batterierne én gang hver tredje måned, når den

2. Fjern batteriet fra radioen efter brug mhp. opbevaring.

3. Opbevar NiMH-batterierne i en temperatur mellem -20 °C til

35 °C og i lav luftfugtighed. Undgå fugtige forhold og ætsende stoffer. Brug af micro-USB-opladeren Micro-USB-opladeren er et praktisk stik, der gør det nemt for dig at oplade NiMH-batteripakken.

1. Sørg for, at radioen er slået FRA

2. Indsæt micro-USB-kablet i micro-USB-ladeporten på

radioen. Slut den anden ende af micro-USB-opladeren til en stikkontakt.

3. Et tomt batteri er fuldt opladet efter otte timer.

4. Bjælken på batterimåleren flytter sig, når batteriet oplades.

Bemærk: Når der skiftes mellem varme og kolde temperaturer, må NiMH-batteriet ikke oplades, før temperaturen akklimatiseres (normalt ca. 20 minutter). For at opnå den optimale batteritid, skal radioen fjernes fra opladeren inden for 16 timer. Opbevar ikke radioen, mens den er tilsluttet opladeren. Påsæt og fjern bælteclipsen

1. Sæt bælteclipsen fast på TALKABOUT-pladen bag på

radioen, indtil clipsen klikker på plads.

2. Sæt bælteclipsen fast på lommen eller bæltestroppen, indtil

clipsen klikker på plads. Sådan fjernes den

2. Træk bælteclipsen væk fra bagsiden af radioen.

Sådan slår du radioen Til og Fra Tryk på tænd/sluk-knappen , og hold den nede for at slå radioen TIL eller FRA.

1. I TIL-positionen kvidrer radioen og viser kort alle de

funktionsikoner, der findes på radioen.

2. Skærmen viser så den aktuelle kanal, kode og alle

funktioner, der er aktiveret. MN002243A01_.book Page 4 Tuesday, March 20, 2018 5:27 PM5 Dansk Indstilling af lydstyrken Når radioen er i tilstanden Standby, skal du trykke på enten eller for at vise den aktuelle kanal. Tryk igen på eller for at indstille lydstyrken.

1. Tryk på for at øge lydstyrken for højttaleren.

2. Tryk på for at mindske lydstyrken for højttaleren.

Undgå at holde radioen tæt ved øret. Hvis lydstyrken er indstillet til et ubehageligt niveau, kan det skade dit øre. Indstil '0' for at sætte højttaleren på lydløs.

2. Tryk på tasten PTT, og hold den nede, mens du taler. Ikonet

for transmission vises på skærmen.

3. Slip knappen PTT. Du kan nu modtage indgående opkald.

Når du gør det, vises ikonet for modtag på skærmen. For at få den bedste lydkvalitet skal du holde radioen to til tre tommer væk og undgå at holde for mikrofonen, mens du taler. Rækkevidde for tale Radioen er designet til at maksimere ydeevnen og forbedre transmissionsrækkevidden. Brug ikke radioer, der er mindre end fem fod fra hinanden. Knappen Monitor Tryk på knappen Scan/Monitor og hold den nede i tre sekunder for at kunne høre radioens lydniveau, når du ikke modtager. Dette giver dig mulighed for at justere lydstyrken, hvis det er nødvendigt. Du kan også trykke på knappen Scan/Monitor for at kontrollere aktivitet på den aktuelle kanal, inden du taler. Push-to-Talk Time-out timer For at forhindre utilsigtede transmissioner og for at spare batteritid, udsender radioen en konstant advarselstone og standser transmissionen, hvis du trykker på knappen PTT konstant i tres sekunder. MN002243A01_.book Page 5 Tuesday, March 20, 2018 5:27 PMDansk

MENUINDSTILLINGER Bemærk: *Kun kanal et til otte er tilgængelige som standard. Kanal 9 til 16 skal aktiveres af brugeren, før de kan vælges. Kanal 9 til 16 skal anvendes i lande, hvor myndighederne tillader brug af disse frekvenser. Kanal 9 til 16 må ikke anvendes i Rusland. Sådan vælger du en kanal Radioen har otte kanaler. Kanalen er den frekvens, som radioen bruger til at transmittere.

1. Når radioen er tændt, skal du trykke på knappen Menu,

indtil kanalnummeret begynder at blinke.

Menu for at forsætte opsætningen. Bemærk: Radioen har som standard otte kanaler. I lande, hvor 16 kanaler er tilladt, kan du aktivere kanal 9 til 16 ved at udføre følgende trin:

1. Tryk på Menu, indtil kanalnummeret begynder at

2. Tryk samtidigt på og , og hold dem nede i tre

sekunder, indtil du hører et bip, og "16 CH" vises kortvarigt. Bemærk: *Kun kanal et til otte er tilgængelige som standard. Kanal 9 til 16 skal aktiveres af brugeren, før de kan vælges. Kanal 9 til 16 skal anvendes i lande, hvor myndighederne tillader brug af disse frekvenser. Kanal 9 til 16 må ikke anvendes i Rusland. Valg af interferenseliminatorkode Interferenseliminatorkoder hjælper med at minimere interferens ved at blokere transmissioner fra ukendte kilder. Radioen har 121 interferenseliminatorkoder. Sådan angiver du koden for en kanal:

2. Tryk på eller for at vælge koden. Du kan trykke og

Menu for at fortsætte opsætningen. Indstilling og transmission af opkaldstoner Radioen kan sende forskellige opkaldstoner til andre radioer i gruppen, så du kan give dem besked om, at du vil tale. Radioen har 20 opkaldstoner, som du kan vælge imellem. Sådan indstiller du en opkaldstone:

2. Tryk på eller for at skifte og høre opkaldstonen.

1. Tryk på knappen Menu 4 gange, indtil ikonet

vises på skærmen. Den aktuelle indstilling (L1-L3) blinker.

2. Tryk på eller for at vælge følsomhedsniveau.

3. Tryk på knappen PTT for at forlade menuen eller knappen

Menu for at fortsætte opsætningen. Bemærk: Der er en kort forsinkelse mellem det tidspunkt, du begynder at tale, og det tidspunkt, hvor radioen begynder at transmittere. Overvågning af to kanaler Giver dig mulighed for at scanne den aktuelle kanal og en anden kanal skiftevis. Sådan indstiller du en anden kanal og starter to kanaler:

1. Tryk på knappen Menu 5 gange, indtil ikonet for to

kanaler vises. To kanaler blinker.

2. Tryk på eller for at vælge kanal. Tryk derefter på

3. Tryk på eller for at vælge interferenseliminatorkode.

4. Tryk på knappen PTT for at forlade menuen eller knappen

Menu for at fortsætte opsætningen.

5. Radioen starter to kanaler.

Bemærk: Hvis du indstiller den samme kanal og kode som den aktuelle kanal, slår Overvågning af to kanaler FRA. L3 = høj følsomhed til stille omgivelser L2 = medium følsomhed til de fleste omgivelser L1 = lav følsomhed til støjende omgivelser MN002243A01_.book Page 7 Tuesday, March 20, 2018 5:27 PMDansk

Tilstanden Silent (vibrationsalarm) Tilstanden Silent (vibrationsalarm) underretter dig om, at din radio modtager en besked. Dette er nyttigt i støjende omgivelser. Når alarmen er slået til, vibrerer radioen hvert

30. sekund, når du modtager en besked på den kanal og kode,

1. Tryk på knappen Menu 7 gange, indtil ikonet for

Menu for at fortsætte opsætningen. Tastaturtoner Du kan aktivere eller deaktivere højttalerens tastaturtoner. Du kan høre tastetonen, hver gang du trykker på en knap.

1. Tryk på knappen Menu 8 gange, indtil ikonet for

3. Tryk på knappen PTT for at bekræfte eller knappen

Menu for at fortsætte opsætningen. Bemærk: Følgende deaktiveres ikke, når tastetonefunktionen er slået FRA:

• Tone for den transmitterede samtalebekræftelse Transmission af tonen for samtalebekræftelse Du kan indstille radioen til at transmittere en unik tone, når du er færdig med at transmittere. Det er ligesom at sige "Modtaget" eller "Skifter" for at lade andre vide, at du er færdig med at tale.

1. Tryk på knappen Menu 9 gange, indtil ikonet for

Menu for at fortsætte opsætningen. Tilstanden Emergency Alert Funktionen Emergency Alert kan bruges til at signalere til medlemmer i gruppen, at du har brug for akut hjælp. T92 H2O- radioer kører i en automatisk "håndfri" tilstand for styring af nødsituation i samlet 30 sekunder, efter Emergency Alert er aktiveret. T92 H2O-radioer i gruppen flytter automatisk højttalerlydstyrken til den maksimale indstilling og afgiver en syngende alarmtone i 8 sekunder. Alarmtonen udsendes fra din egen radiohøjttaler og de modtagende radioer i gruppen. Efter alarmen på 8 sekunder vil alle talte ord eller tilfældige lyde fra din ende blive transmitteret til gruppen i 22 sekunder. I de 30 sekunder, som tilstanden Emergency Alert varer, vil T92 H2O-radioens betjeningselementer og knapper låses for at maksimere modtagelsen af nødmeddelelsen. 1 Tryk på knappen Emergency Alert, og hold den nede i 3 sekunder.

2. Slip knappen, og alarmtonen begynder at lyde. Samtidig

aktiverer den det RØDE indikatorblink. Du behøver ikke fortsætte med at holde knappen Emergensy Alert nede eller bruge PTT for at transmittere din besked. ADVARSEL: Funktionen Emergency Alert må kun bruges i tilfælde af en virkelig nødsituation. Motorola Solutions er ikke ansvarlig, hvis der ikke sker reaktion fra modtagergruppen på nødsituationsalarmen. MN002243A01_.book Page 8 Tuesday, March 20, 2018 5:27 PM9 Dansk Indbygget lommelygte Tryk på knappen Flashlight for at skifte mellem FRA, RØDT lys, HVIDT lys og tilbage til FRA. Lommelygten slukker, når du trykker på knappen Flashlight, hvis det RØDE lys er tændt i mere end 3 sekunder. Lommelygten slukker automatisk efter 30 minutter uden aktivitet, hvis batteriniveauet er under 50 %. Bemærk: Sluk for lommelygten når den ikke er i brug for at spare på batteriet. Tastelås For at undgå utilsigtet ændring af radioens indstillinger:

1. Tryk på knappen Menu og hold den nede, indtil ikonet

3. Tryk på knappen Menu og hold den nede, indtil

tastelåsindikatoren ikke længere vises, for at låse radioen. Scanning Brug scanningsfunktionen til at gøre følgende:

• Søg i de 8 kanaler efter transmissioner fra ukendte parter.

• Find en person i gruppen, som er kommet til at skifte kanal, eller

• For hurtigt at finde ubrugte kanaler til eget brug. Der er en prioriteringsfunktion og 2 indstillinger for scanning (basis og avanceret), som kan gøre din søgning mere effektiv.

• Tilstanden "Basic Scan" bruger kanal- og kodekombinationer for hver af de 8 kanaler, som du har indstillet dem (eller med standardkodeværdien 1).

• Tilstanden "Advanced Scan" vil altid scanne alle kanaler for alle koder. Find en kode, der er i brug, og brug den kodeværdi midlertidigt for den kanal.

på skærmen, og radioen begynder at rulle gennem kanal- og kodekombinationerne.

2. Når radioen registrerer kanalaktiviteter, der passer til kanal-

og kodekombinationen, vil radioen standse med at rulle, og du kan høre transmissionen.

sekunder efter afslutningen af al modtaget aktivitet.

5. Tryk kortvarigt på knappen Scan/Monitor for at standse

scanningen. Sådan startes avanceret scanning: Sådan indstiller du en anden kanal, og starter Overvågning af to kanaler:

(eller koden INGEN), stopper rulningen, og du kan høre transmissionen. Enhver interferenseliminatorkode, der bruges af en anden part, vil registreres og vises.

3. Når du svarer og taler med den person, der transmitterer,

skal du trykke på knappen PTT inden for 5 sekunder efter transmissionens afslutning.

4. Radioen genoptager rulningen gennem kanalerne fem

sekunder efter afslutningen af al modtaget aktivitet.

5. Tryk kortvarigt på knappen Scan/Monitor for at stoppe

scanningen. Bemærkninger til scanning:

2. Du kan straks fortsætte scanningen ved at trykke på

eller , hvis radioen stopper på en uønsket transmission.

3. Du kan midlertidigt fjerne den pågældende kanal fra

transmission. Noter dig koden, afslut scanningen, og indstil den registrerede kode på den kanal for at bruge den registrerede kode permanent. Vandsensor Når radioen kommer i kontakt med vand, vil den HVIDE indikator begynde at blinke, indtil batteriet er afladet. Tryk på knappen Flashlight for at slukke for den blinkende indikator. MN002243A01_.book Page 10 Tuesday, March 20, 2018 5:27 PM11 Dansk Garantioplysninger Den autoriserede Motorola Solutions-forhandler eller det sted, hvor du har købt din tovejsradio fra Motorola Solutions og/eller det originale tilbehør, honorerer et garantikrav og/eller yder garantiservice. Du bedes indlevere radioen til din forhandler for at gøre krav på garantiservice. Radioen skal ikke returneres til Motorola Solutions. Før du kan gøre krav på garantiservice, skal du fremvise købskvitteringen eller et sammenligneligt købsbevis indeholdende datoen for købet. Din tovejsradio skal tydeligt vise serienummeret. Garantien bortfalder, hvis type- eller serienumrene på produktet er blevet ændret, slettet, fjernet eller gjort ulæselige. Hvad er ikke dækket af garantien

• Defekter eller skade pga. brug af produktet til andet end det tilsigtede formål eller i manglende overensstemmelse med instruktionerne i denne brugervejledning.

• Defekter eller skade, der opstår som følge af misbrug, ulykker eller forsømmelse.

• Defekter eller skade, der opstår som følge af ukorrekt test, drift, vedligeholdelse, justering eller enhver evt. ændring eller modificering af produktet.

• Ødelagte eller beskadigede antenner, medmindre dette direkte er forårsaget af defekter i materialer eller forarbejdning.

• Produkter, der adskilles eller repareres på en sådan måde, at det påvirker ydelsen negativt eller forhindrer tilstrækkelig inspektion og test med henblik på at verificere evt. garantikrav.

• Defekter eller skade pga. rækkevidde.

• Defekter eller skade pga. fugt, væske eller spild.

• Alle plastikoverflader og alle andre eksternt eksponerede dele, der ridses eller beskadiges pga. normal brug.

• Produkter lejet på midlertidig basis.

• Periodisk vedligeholdelse eller reparation eller udskiftning af dele pga. normal brug eller slitage. Copyrightoplysninger De Motorola Solutions-produkter, som er beskrevet i denne vejledning, kan indeholde Motorola Solutions-programmer, som Motorola Solutions har copyright på, lagrede halvlederhukommelser eller andre medier. Lovgivningen i USA og andre lande giver Motorola Solutions visse eksklusive rettigheder til computerprogrammer med ophavsret, herunder eneretten til at kopiere eller reproducere Motorola Solutions- programmer med ophavsret i enhver form. Følgelig må computerprogrammer, som Motorola Solutions har ophavsret til, og som er indeholdt i de Motorola Solutions- produkter, der er beskrevet i denne vejledning, ikke kopieres eller reproduceres på nogen måde uden udtrykkelig skriftlig tilladelse fra Motorola Solutions. Derudover må købet af Motorola Solutions-produkter ikke være genstand for overdragelse, hverken direkte eller indirekte, ved afskæring fra indsigelse eller på anden måde, af nogen licens med ophavsrettigheder, patenter eller patentprogrammer fra Motorola Solutions, ud over de almindelige, ikke-eksklusive licenser til brug, som opstår ud fra loven ved salg af produktet. MOTOROLA, MOTO, MOTOROLA SOLUTIONS og det stiliserede M-logo er varemærker eller registrerede varemærker tilhørende Motorola Trademark Holdings, LLC og bruges under licens. Alle andre varemærker tilhører deres respektive ejere. © 2016 og 2018 Motorola Solutions, Inc. Alle rettigheder forbeholdes. MN002243A01_.book Page 11 Tuesday, March 20, 2018 5:27 PM12 Dansk BEMÆRK MN002243A01_.book Page 13 Tuesday, March 20, 2018 5:27 PM1 Deutsch

2. Koble mikro-USB-kabelen til mikro-USB-porten på radioen.

5. Du kan ikke fjerne «hjemmekanalen» fra skannelisten.
