HASZNÁLATI ÚTMUTATÓ TLKR T92 H2O MOTOROLA

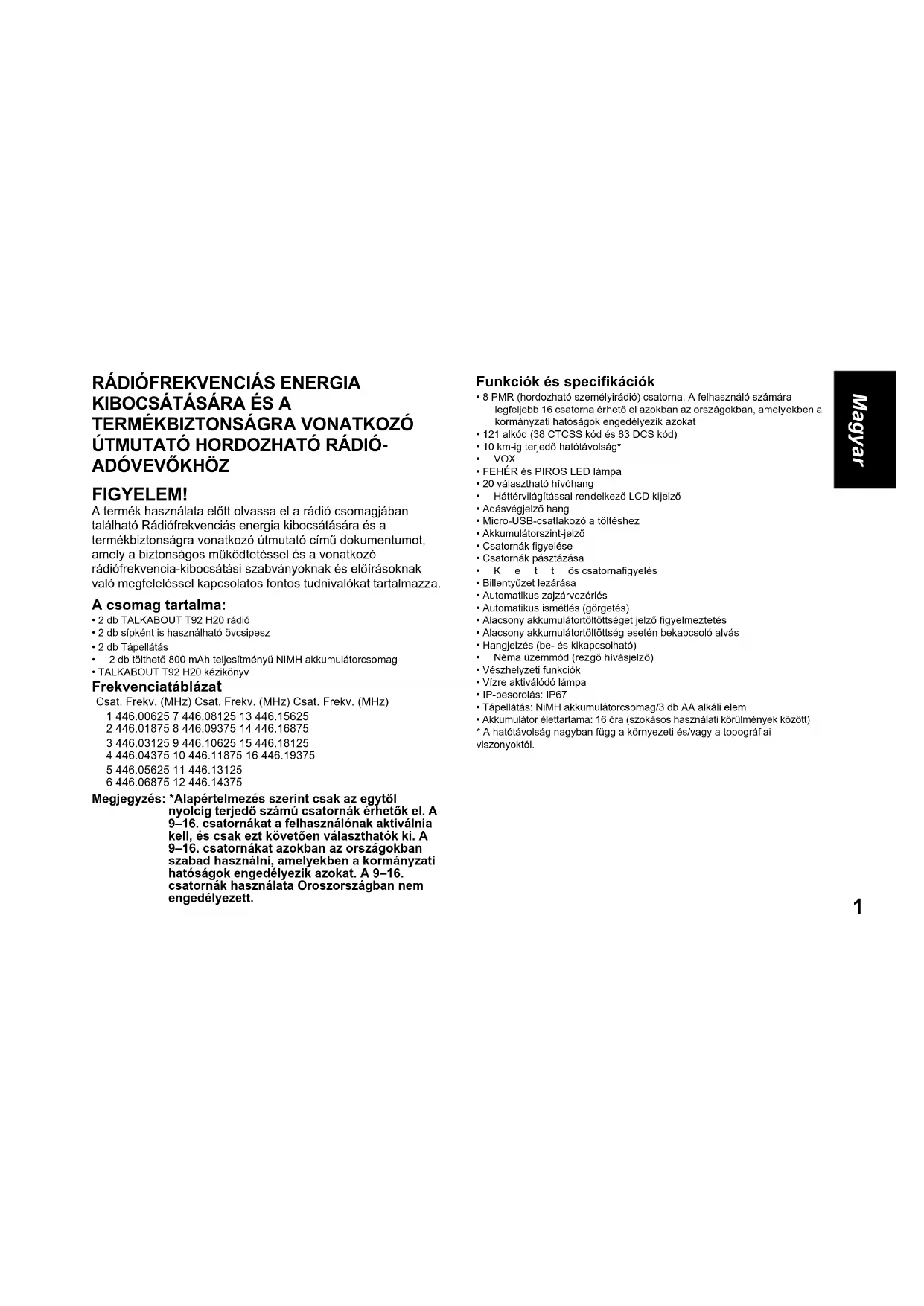

FIGYELEM! A termék használata előtt olvassa el a rádió csomagjában található Rádiófrekvenciás energia kibocsátására és a termékbiztonságra vonatkozó útmutató című dokumentumot, amely a biztonságos működtetéssel és a vonatkozó rádiófrekvencia-kibocsátási szabványoknak és előírásoknak való megfeleléssel kapcsolatos fontos tudnivalókat tartalmazza. A csomag tartalma:

• 2 db TALKABOUT T92 H20 rádió• 2 db sípként is használható övcsipesz• 2 db Tápellátás
• 2 db tölthető 800 mAh teljesítményű NiMH akkumulátorcsomag
• TALKABOUT T92 H20 kézikönyv Frekvenciatáblázat Megjegyzés: *Alapértelmezés szerint csak az egytől nyolcig terjedő számú csatornák érhetők el. A 9–16. csatornákat a felhasználónak aktiválnia kell, és csak ezt követően választhatók ki. A 9–16. csatornákat azokban az országokban szabad használni, amelyekben a kormányzati hatóságok engedélyezik azokat. A 9–16. csatornák használata Oroszországban nem engedélyezett. Funkciók és specifikációk
• 8 PMR (hordozható személyirádió) csatorna. A felhasználó számára legfeljebb 16 csatorna érhető el azokban az országokban, amelyekben a kormányzati hatóságok engedélyezik azokat• 121 alkód (38 CTCSS kód és 83 DCS kód)• 10 km-ig terjedő hatótávolság*
• FEHÉR és PIROS LED lámpa• 20 választható hívóhang
• Háttérvilágítással rendelkező LCD kijelző
• Adásvégjelző hang• Micro-USB-csatlakozó a töltéshez• Akkumulátorszint-jelző• Csatornák figyelése• Csatornák pásztázása•Kettős csatornafigyelés• Billentyűzet lezárása• Automatikus zajzárvezérlés• Automatikus ismétlés (görgetés)• Alacsony akkumulátortöltöttséget jelző figyelmeztetés• Alacsony akkumulátortöltöttség esetén bekapcsoló alvás• Hangjelzés (be- és kikapcsolható)
• Néma üzemmód (rezgő hívásjelző)
• Vészhelyzeti funkciók• Vízre aktiválódó lámpa• IP-besorolás: IP67• Tápellátás: NiMH akkumulátorcsomag/3 db AA alkáli elem• Akkumulátor élettartama: 16 óra (szokásos használati körülmények között)* A hatótávolság nagyban függ a környezeti és/vagy a topográfiai viszonyoktól.Csat. Frekv. (MHz) Csat. Frekv. (MHz) Csat. Frekv. (MHz)1 446.00625 7 446.08125 13 446.156252 446.01875 8 446.09375 14 446.168753 446.03125 9 446.10625 15 446.181254 446.04375 10 446.11875 16 446.193755 446.05625 11 446.131256 446.06875 12 446.14375 MN002243A01_.book Page 1 Tuesday, March 20, 2018 5:27 PMMagyar

Karbantartás Ez a rádió IP67 szintű vízhatlansággal rendelkezik. A készülék 30 percig, 1 méteres vízmélységig üzemképes tud maradni, ha az akkumulátorfedél és a headset tartozékportja le van zárva. Az akkumulátorrekesz ajtaját és a headset portját csak akkor tegye szabaddá, ha a rádió már megszáradt. Az akkumulátort és a tartozékokat kizárólag száraz környezetben helyezze a készülékbe. Bizonyosodjon meg arról, hogy az akkumulátorrekeszben és a tartozékport tömítéseiben nincsen por és szennyeződés. Ha a rádió vízbe merült, a hangminőség megőrzése érdekében rázza meg gyorsan a rádiót, hogy a hangszórórács mögött vagy a mikrofonportban rekedt víz kijuthasson belőle. Javasoljuk, hogy azonnal öblítse át tiszta vízzel a rádiót, ha sós víz érte, így a rádió élettartama meghosszabbítható. A töltőalap és az AC-adapter nem vízállóak. Ne tegye ki a töltőt esőnek vagy hónak. Kizárólag száraz helyen töltse a rádiókat. Nedves rádiót ne helyezzen a töltőalapra. FIGYELMEZTETÉS: A rádió a csomagban található NiMH akkumulátorral (800 mAh) úszik a víz felszínén. Előfordulhat, hogy más akkumulátorokkal nem. MN002243A01_.book Page 2 Tuesday, March 20, 2018 5:27 PM3 Magyar Vezérlés és funkciók Antenna Lámpa gomb Képernyő PTT gomb Bekapcsológomb Menü/Billentyűzár Mikrofon Pásztázás/Figyelés Hívóhang Hangerő/Görgetés Micro-USB töltőnyílás Vészhívás gomb Tartozékport LED lámpa Vízérzékelők Vízérzékelők Hangszóró MN002243A01_.book Page 3 Tuesday, March 20, 2018 5:27 PMMagyar

Kijelző Akkumulátorok behelyezése A rádió 1 db NiMH tölthető akkumulátorcsomaggal vagy 3 db AA alkáli elemmel egyaránt működtethető. Az NiMH akkumulátorcsomag behelyezése

1. A rádió legyen kikapcsolt állapotban.

2. A rádió kijelzőjét lefelé fordítva lazítsa meg a csavart az

akkumulátorrekesz fedelén, majd nyissa fel a fedelet.

3. Vegye ki az NiMH akkumulátorcsomagot az átlátszó

műanyag csomagolásból (ne szedje szét, illetve ne csomagolja ki az akkumulátorcsomagot).

4. Helyezze be az NiMH akkumulátorcsomagot úgy, hogy

a rajta lévő ábra Ön felé nézzen. (A szalagnak az akkumulátorcsomag alatt kell elhelyezkednie, valamint annak jobb oldalán kell körbetekerednie, megkönnyítve ezzel az akkumulátorok eltávolítását).

5. Helyezze vissza a fedelet az akkumulátorrekeszre,

majd szorítsa meg az akkumulátorfedélen található rögzítőcsavart. A három AA alkáli elem behelyezése

1. A rádió legyen kikapcsolt állapotban.

2. A rádió kijelzőjét lefelé fordítva emelje fel az akkumulátorrekesz

fedelén található reteszt, majd távolítsa el a fedelet.

3. Helyezze be a három AA alkáli elemet, ügyelve azok (+)

és (-) polaritására, a belső falon található ábra szerint. (A szalagnak az AA alkáli elemek alatt kell elhelyezkednie, valamint azok jobb oldalán kell körbetekerednie).

4. Helyezze vissza a fedelet az akkumulátorrekeszre,

majd szorítsa meg az akkumulátorrekeszen található rögzítőcsavart. Az akkumulátorok eltávolítása Az NiMH akkumulátorcsomag eltávolítása

1. A rádió legyen kikapcsolt állapotban.

2. A rádió kijelzőjét lefelé fordítva lazítsa meg a csavart az

akkumulátorrekesz fedelén, majd nyissa fel a fedelet.

3. A szalag meghúzásával távolítsa el az NiMH

akkumulátorcsomagot.

2. Adás és vétel jelzője

3. Némítás [ha a hangszóró

hangereje 0-ra van állítva]

4. Kettős csatornafigyelés

6. Billentyűzár jelzője

7. Töltöttségszintjelző

9. Néma üzemmód (rezgő

10. Adásvégjelző hang

4. Helyezze vissza a fedelet az akkumulátorrekeszre,

majd szorítsa meg az akkumulátorfedélen található rögzítőcsavart. A három AA alkáli elem eltávolítása

1. A rádió legyen kikapcsolt állapotban.

2. A rádió kijelzőjét lefelé fordítva lazítsa meg a csavart az

akkumulátorrekesz fedelén, majd nyissa fel a fedelet.

3. Óvatosan, egyenként távolítsa el az alkáli elemeket.

4. Helyezze vissza a fedelet az akkumulátorrekeszre,

majd szorítsa meg az akkumulátorfedélen található rögzítőcsavart. Megjegyzés: Az NiMH akkumulátorok, illetve az AA elemek eltávolításakor különös gonddal járjon el. Ne alkalmazzon éles vagy áramvezető eszközöket az akkumulátorok/elemek eltávolításához. Csak akkor helyezze be vagy távolítsa el az akkumulátorokat, ha a rádió teljesen megszáradt. Az akkumulátorrekesz tömítéseiben ne legyen por vagy szennyeződés az akkumulátorfedél rögzítésekor. Hosszabb idejű tárolás előtt távolítsa el az akkumulátorokat/elemeket a rádióból. Az akkumulátorok/elemek idővel korrodálódnak, maradandó károsodást okozva ezzel a készülékben. Akkumulátorszint-jelző A rádió akkumulátor ikonja jelzi az akkumulátor töltöttségi szintjét a teljes töltöttségtől a lemerülésig . Ha már csak egy szegmensnyi töltöttség maradt, a rádió rendszeres időközönként, illetve a PTT gomb felengedését követően sípszóval jelez (Alacsony akkumulátortöltöttséget jelző riasztás). Az akkumulátorkapacitás fenntartása

1. Az NiMH akkumulátorokat háromhavonta egyszer töltse fel,

amennyiben nem használja azokat.

2. Használat után, tárolás esetén távolítsa el az

akkumulátort/elemet a rádióból.

3. Az NiMH akkumulátorokat -20 °C-tól 35 °C-ig terjedő

hőmérsékleten, alacsony páratartalmú helyen tárolja. Kerülje a nyirkos környezetet és a korrozív anyagokat. A micro-USB-töltő használata A micro-USB-töltő egy praktikus eszköz, melynek segítségével kényelmesen feltöltheti az NiMH akkumulátorcsomagot.

1. A rádió legyen kikapcsolt állapotban

2. Dugja be a micro-USB-kábelt a rádión található micro-USB-

töltőnyílásba. A micro-USB-töltő másik végét dugja be egy fali aljzatba.

3. A teljesen lemerült akkumulátor nyolc óra elteltével teljesen

4. Töltés közben az akkumulátorszint-jelző sáv halad előre.

Megjegyzés: Abban az esetben, ha forró és hideg környezetek között mozog, ne töltse az NiMH akkumulátorcsomagot addig, amíg a készülék hozzá nem szokik a hőmérséklethez (körülbelül húsz perc). Az optimális akkumulátor-élettartam érdekében 16 óra elteltével távolítsa el a rádiót a töltőről. Ne tárolja a rádiót töltőhöz csatlakoztatva. Övcsipesz csatlakoztatása és eltávolítása

1. Csatlakoztassa az övcsipeszt a készülék hátulján található

TALKABOUT-lemezre. Kattanás jelzi, ha a csipesz a helyére került.

2. Csatlakoztassa az övcsipeszt a zsebére vagy az övére.

Kattanás jelzi, ha a csipesz a helyére került. MN002243A01_.book Page 5 Tuesday, March 20, 2018 5:27 PMMagyar

1. A zár felnyitásához nyomja meg az övcsipesz tetején

található nyitófület.

2. Húzza le az övcsipeszt a rádió hátoldaláról.

A készülék be- és kikapcsolása A rádió be- és kikapcsolásához nyomja be, majd tartsa benyomva a bekapcsológombot.

1. Ha bekapcsolt, a készülék csipog, és rövid ideig megjelenik

az összes elérhető funkció ikonja.

2. A kijelzőn ezt követően megjelenik a jelenlegi csatorna,

kód és az összes engedélyezett funkció. A hangerő beállítása Készenléti módban nyomja meg a vagy a gombot az aktuális érték megjelenítéséhez. Nyomja meg ismét a vagy a gombot a hangerő módosításához.

1. Nyomja meg a gombot a hangszóró hangerejének

2. Nyomja meg a gombot a hangszóró hangerejének

csökkentéséhez. Ne tartsa a rádiót közel a füléhez. Bánthatja a fülét, amennyiben a hangerő kellemetlenül magas szintre van állítva. Állítsa „0” értékre a hangszóró elnémításához. Beszéd és üzenetek meghallgatása A kommunikáció érdekében a csoporthoz tartozó összes rádiót ugyanarra a csatornára, illetve interferenciakizáró kódra kell állítani.

1. Tartsa a rádiót szájától 5–8 centiméterre.

2. Beszéd közben tartsa lenyomva a PTT gombot. Megjelenik

a kijelzőn az Adás ikon.

3. Engedje fel a PTT gombot. Most már tud bejövő hívásokat

fogadni. Amikor ez történik, megjelenik a kijelzőn a Vétel ikon. A lehető legjobb érthetőség érdekében tartsa a rádiót szájától 5–8 centiméterre, és ügyeljen rá, hogy beszéd közben ne takarja el a mikrofont. Beszélgetési hatótávolság A rádiót úgy alkották meg, hogy a lehető legjobb teljesítményt és legnagyobb hatótávolságot biztosítsa. A használatban lévő rádiók ne legyenek másfél méternél (öt lábnál) közelebb egymáshoz. Figyelés gomb Ha épp nincs vételben, a Pásztázás/Figyelés gombot három másodpercig nyomva tartva ellenőrizheti a rádió hangerejét. Ennek segítségével állíthat a hangerőn, ha szükséges. A Pásztázás/Figyelés gomb segítségével a beszéd megkezdése előtt ellenőrizheti az aktuálisan használt csatornán folyó aktivitást. Adás-vétel gomb időkorlátja A véletlen adások megelőzése, valamint az akkumulátor töltöttségének megőrzése érdekében a rádió folyamatos figyelmeztető hangjelzést ad ki, és megszakítja az adást, amennyiben 60 másodpercnél hosszabban nyomva tartja a PTT gombot. MN002243A01_.book Page 6 Tuesday, March 20, 2018 5:27 PM7 Magyar Menüopciók Megjegyzés: *Alapértelmezés szerint csak az egytől nyolcig terjedő számú csatornák érhetők el. A 9–16. csatornákat a felhasználónak aktiválnia kell, és csak ezt követően választhatók ki. A 9–16. csatornákat azokban az országokban szabad használni, amelyekben a kormányzati hatóságok engedélyezik azokat. A 9–16. csatornák használata Oroszországban nem engedélyezett. Csatorna kiválasztása A rádión nyolc csatorna érhető el. A csatorna egy frekvencia, melyet a rádió a kommunikációra használ.

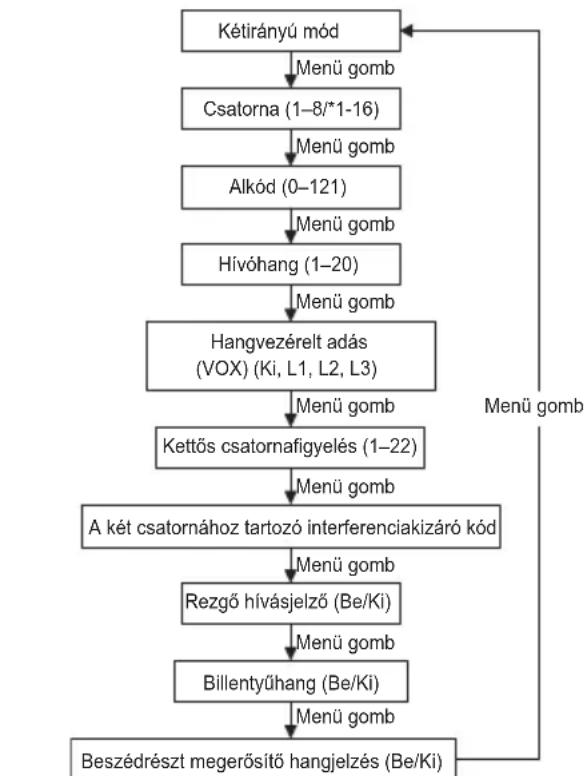

1. Bekapcsolt állapotban nyomja meg, majd tartsa lenyomva

a Menü gombot addig, amíg a csatorna száma villogni nem kezd.

2. Nyomja meg a vagy a gombot a csatorna

kiválasztásához. A kódok közötti böngészéshez a billentyűket hosszan nyomva tartva gyorsan végigfuthat a csatornákon.

3. Nyomja meg a PTT gombot a menüből való kilépéshez,

vagy a Menü gombot a beállítások folytatásához. Megjegyzés: A rádión alapértelmezés szerint nyolc csatorna érhető el. Azokban az országokban, ahol 16 csatorna használata is engedélyezett, a következő lépések elvégzésével aktiválhatja a 9–16. csatornákat is:

1. Nyomja meg annyiszor a Menü gombot, amíg a

kívánt csatorna száma villogni nem kezd.

2. Három másodpercen át egyszerre nyomja meg és tartsa

lenyomva a és a gombot. Ezután sípoló hangjelzést fog hallani, majd a kijelzőn rövid időre megjelenik a „16 CH” felirat. Megjegyzés: *Alapértelmezés szerint csak az egytől nyolcig terjedő számú csatornák érhetők el. A 9–16. csatornákat a felhasználónak aktiválnia kell, és csak ezt követően választhatók ki. A 9–16. csatornákat azokban az országokban szabad használni, amelyekben a kormányzati hatóságok engedélyezik azokat. A 9–16. csatornák használata Oroszországban nem engedélyezett. Menü gomb Menü gomb Menü gomb Menü gomb Menü gomb Menü gomb Menü gomb Menü gomb Menü gomb Menü gomb Kétirányú mód Csatorna (1–8/*1-16) Alkód (0–121) Hívóhang (1–20) Rezgő hívásjelző (Be/Ki) Billentyűhang (Be/Ki) Beszédrészt megerősítő hangjelzés (Be/Ki) Kettős csatornafigyelés (1–22) A két csatornához tartozó interferenciakizáró kód Hangvezérelt adás (VOX) (Ki, L1, L2, L3) MN002243A01_.book Page 7 Tuesday, March 20, 2018 5:27 PMMagyar

Inteferenciakizáró kód kiválasztása Az inteferenciakizáró kód blokkolja az ismeretlen forrásokból származó adásokat, így segít minimálisra csökkenteni az interferenciát. A rádió 121 különböző interferenciakizáró kóddal rendelkezik. Kód beállítása csatornához:

1. Nyomja meg kétszer a Menü gombot, míg a „9” számú

kód villogni nem kezd.

2. Nyomja meg a vagy a gombot a kód

kiválasztásához. A gomb megnyomásával vagy nyomva tartásával felgyorsíthatja a kódok végiggörgetését.

3. Nyomja meg a PTT gombot a menüből való kilépéshez,

vagy a Menü gombot a beállítások folytatásához. A hívóhang beállítása és elküldése A rádió különböző hívóhangokat képes továbbítani a csoporthoz tartozó többi rádióra, ezzel jelezheti társainak, hogy beszélni szeretne velük. A rádión 20 különböző hívóhang választható. Hívóhang beállítása:

1. Nyomja meg háromszor a Menü gombot, amíg meg

nem jelenik a Hívóhang ikon. Az aktuálisan beállított hívóhang villogva jelenik meg.

2. A hívóhang módosításához és az új beállítás

meghallgatásához nyomja meg a vagy a gombot.

3. Nyomja meg a PTT gombot a menüből való kilépéshez,

vagy a Menü gombot a beállítások folytatásához. A hívóhang más rádiókra való elküldéséhez állítsa be a rádión ugyanazt a csatornát és interferenciakizáró kódot, mint a többin, és nyomja meg a Hívóhang gombot. Hangvezérelt adás ( ) Ezen funkció használata esetén adás kezdeményezéséhez nem szükséges megnyomni a PTT gombot, egyszerűen csak beszéljen bele a rádió mikrofonjába.

1. Nyomja meg négyszer a Menü gombot, míg a

ikon meg nem jelenik a kijelzőn. Az aktuális beállítás (L1–L3) villog.

2. Nyomja meg a vagy a gombot az érzékenységi

szint kiválasztásához.

3. Nyomja meg a PTT gombot a menüből való kilépéshez,

vagy a Menü gombot a beállítások folytatásához. Megjegyzés: A beszéd megkezdése és az adás elindulása között némi késés áll fenn. Kettős csatornafigyelés Lehetővé teszi az aktuális csatorna, valamint egy másik csatorna váltakozva történő figyelését. A másik csatorna beállításához és a kettős csatornafigyelés elindításához:

1. Nyomja meg ötször a Menü gombot, míg a Kettős

csatornafigyelés ikon meg nem jelenik a kijelzőn. A két csatorna villog. L3 = Magas érzékenység csendes környezethez L2 = Közepes érzékenység általános környezethez L1 = Alacsony érzékenység hangos környezethez MN002243A01_.book Page 8 Tuesday, March 20, 2018 5:27 PM9 Magyar

2. Nyomja meg a vagy a gombot a csatorna

kiválasztásához, majd nyomja meg a Menü gombot.

3. Nyomja meg a vagy a gombot az

interferenciakizáró kód kiválasztásához.

4. Nyomja meg a PTT gombot a menüből való kilépéshez,

vagy a Menü gombot a beállítások folytatásához.

5. A rádió ettől kezdve kettős csatornafigyelés módban

működik. Megjegyzés: Amennyiben az aktuálissal megegyező csatornát és kódot állítja be, a kettős csatornafigyelés funkció kikapcsol. Néma üzemmód (rezgő hívásjelző) A Néma üzemmód (rezgő hívásjelző) jelzi Önnek, ha a rádióra üzenet érkezett. Ez különösen zajos környezetben lehet hasznos. Amikor ez a jelzés be van kapcsolva, a készülék 30 másodpercenként rezeg, ha üzenete érkezik a beállított csatornán és kódon.

1. Nyomja meg hétszer a Menü gombot, míg a rezgő

hívásjelző ikonja meg nem jelenik. A jelenlegi beállítás villogni fog.

2. Nyomja meg a vagy a gombot a beállítás

be-/kikapcsolásához.

3. Nyomja meg a PTT gombot a menüből való kilépéshez,

vagy a Menü gombot a beállítások folytatásához. Billentyűhang Engedélyezheti, illetve letilthatja a hangszóró által lejátszott billentyűhangokat. Minden alkalommal, amikor megnyom egy gombot, billentyűhang hallható.

1. Nyomja meg nyolcszor a Menü gombot, míg a

Billentyűhang ikon meg nem jelenik. Az aktuális beállítás (be- vagy kikapcsolt állapot) villog.

2. Nyomja meg a vagy a gombot a be- vagy

3. Nyomja meg a PTT gombot a megerősítéshez, vagy

a Menü gombot a beállítások folytatásához. Megjegyzés: A következők a billentyűhang kikapcsolása esetén is megszólalnak:

• Adás időtúllépésére figyelmeztető hangjelzés

• Alacsony töltöttségi szintet jelző hang, valamint

• Elküldött beszédrészt megerősítő hangjelzés Beszédrészt megerősítő hangjelzés küldése Beállíthatja, hogy rádiója egyedi hangot küldjön a többi készülékre, ha Ön befejezte az adást. Ez olyan, mint a „Roger” vagy a „Vége” szócska, mellyel tudatjuk a másik féllel, hogy befejeztük a beszédet.

1. Nyomja meg kilencszer a Menü gombot, míg az

adásvégjelző hang ikonja meg nem jelenik a kijelzőn. Az aktuális beállítás (be- vagy kikapcsolt állapot) villog.

2. Nyomja meg a vagy a gombot a be- vagy

3. Nyomja meg a PTT gombot a megerősítéshez, vagy

a Menü gombot a beállítások folytatásához. MN002243A01_.book Page 9 Tuesday, March 20, 2018 5:27 PMMagyar

Vészhívás mód A Vészhívás funkcióval jelezheti a csoport többi tagjának, hogy sürgős segítségre van szüksége. A vészhívás aktiválását követően a T92 H2O készülékek 30 másodpercre automatikusan „kihangosított” vészhelyzeti üzemmódba kapcsolnak. Az Ön csoportjához tartozó T92 H2O készülékek automatikusan maximumra állítják a hangszóró hangerejét, valamint 8 másodpercen át szólni fog egy trillázó hangjelzés. A vészjelző hangot az Ön készüléke, valamint az Ön csoportjában fogadó rádiók fogják kiadni. A 8 másodperces riasztó hangjelzést követően 22 másodpercen át az Ön rádiójának közelében elhangzó beszéd vagy a mikrofonba jutó bármely hang továbbításra kerül a csoport többi tagjának. A Vészhívás mód 30 másodperces időtartamára a T92 H2O rádió vezérlői és gombjai lezárásra kerülnek a vészhívás zavartalan fogadása érdekében.

1. Nyomja meg, majd 3 másodpercre tartsa lenyomva a

2. Engedje fel a gombot. Ezután megszólal a vészjelző

hangjelzés. Ezzel egy időben a PIROS LED fény is aktiválódik. Ezt követően nem szükséges nyomva tartania a Vészhívás vagy a PTT gombot az üzenet elküldéséhez. FIGYELEM: A vészhívás funkciót kizárólag valódi vészhelyzet esetén alkalmazza. A Motorola Solutions nem vonható felelősségre, amennyiben nem érkezik válasz a vészhívási riasztást fogadó csoporttól. Beépített lámpa Nyomja meg a Lámpa gombot a KI, PIROS fény, FEHÉR fény opciók közötti váltáshoz. A FEHÉR fény opciót ismét a KI opció követi. Amennyiben a PIROS fény több mint 3 másodpercig bekapcsolva marad, és Ön megnyomja a Lámpa gombot, a világítás lekapcsol. Ha a töltöttségi szint 50% alá süllyed, a lámpa 30 percet meghaladó tétlenséget követően automatikusan lekapcsol. Megjegyzés: Az akkumulátor töltöttségi szintjének megőrzése érdekében kapcsolja le a lámpát, amennyiben nem használja azt. Billentyűzet lezárása A rádió beállításainak véletlen módosításának elkerülése érdekében:

1. Nyomja meg és tartsa lenyomva a Menü gombot,

míg meg nem jelenik a Billentyűzár ikon.

2. Lezárt állapotában be- és kikapcsolhatja a készüléket,

szabályozhatja a hangerőt, beszélgetéseket fogadhat és indíthat, továbbá figyelheti a csatornákat. Minden egyéb funkció zárolásra kerül.

3. A feloldáshoz nyomja meg a Menü gombot és tartsa

lenyomva addig, amíg a Billentyűzár ikon el nem tűnik a kijelzőről. Pásztázás A pásztázás funkció segítségével az alábbiakat végezheti el:

• Átkutathatja a 8 csatornát ismeretlen felek által küldött adások után.

• Megkeresheti a csoporthoz tartozó személyeket, akik esetleg véletlenül csatornát váltottak, valamint

• Gyorsan megkeresheti a nem használt csatornákat, melyeket aztán használatba vehet. A hatékonyabb keresést prioritás funkció, valamint 2 különböző pásztázási mód (alapszintű és speciális) segíti.

• Az „Alapszintű pásztázás” mód az Ön által a 8 csatornán beállított csatorna-kód kombinációkat használja (beállítás hiánya esetén az „1” alapértelmezett kódértéket használja).

• A „Speciális pásztázás” mód minden csatornán minden lehetséges kóddal elvégzi a pásztázást, észlel minden használatban lévő kódot, és ideiglenesen ezt a kódértéket állítja be a csatornán. MN002243A01_.book Page 10 Tuesday, March 20, 2018 5:27 PM11 Magyar

• A „Kezdőcsatorna” (azaz az a csatorna és interferenciakizáró kód, melyen a rádió megkezdte a pásztázást) prioritást élvez. Ez azt jelenti, hogy a kezdőcsatornán (és kódbeállításon) gyakrabban végez pásztázást a készülék, mint a többi 7 csatornán, a rádió pedig gyorsabban válaszol a kezdőcsatornán zajló aktivitásra. Alapszintű pásztázás indítása:

1. Nyomja meg röviden a Pásztázás/Figyelés gombot.

A kijelzőn megjelenik a Pásztázás ikon, a rádió pedig sorra ellenőrzi a csatorna-kód kombinációkat.

2. Amikor a rádió aktivitást észlel egy adott csatorna-kód

kombináción, leállítja a pásztázást, és Ön meghallgathatja az adást.

3. Ha az adás végétől számított öt másodpercen belül

megnyomja a PTT gombot, válaszolhat az adást küldő személynek.

4. A fogadott aktivitás végétől számított öt másodperc

elteltével a rádió folytatja a csatornák pásztázását.

5. A pásztázás leállításához nyomja meg röviden a

Pásztázás/Figyelés gombot. Speciális pásztázás indítása: A másik csatorna beállításához és a kettős csatornafigyelés elindításához:

1. Nyomja meg röviden a Pásztázás/Figyelés gombot.

A kijelzőn megjelenik a Pásztázás ikon, a rádió pedig sorra ellenőrzi a csatornákat. A rádió nem szűri interferenciakizáró kódok szerint a hallottakat.

2. Ha a rádió aktivitást észlel a csatornán – BÁRMELY kód

tartozik hozzá, vagy akár kód hozzárendelésének hiányában is – leállítja a pásztázást, és Ön meghallgathatja az adást. A partnerek által használt interferenciakizáró kód észlelésre kerül, majd megjelenik a kijelzőn.

3. Ha szeretne válaszolni, és beszélni az adást küldő

személlyel, nyomja meg az adás végétől számított öt másodpercen belül a PTT gombot.

4. A fogadott aktivitás végétől számított öt másodperc

elteltével a rádió folytatja a csatornák pásztázását.

5. A pásztázás leállításához nyomja meg röviden a

Pásztázás/Figyelés gombot. Pásztázással kapcsolatos megjegyzések:

1. Amennyiben a rádió épp inaktív csatornákat ellenőriz, és Ön

megnyomja a PTT gombot, az adás a „Kezdőcsatornán” kerül továbbításra. A pásztázást a Pásztázás/Figyelés gomb megnyomásával bármikor leállíthatja.

2. Amennyiben a rádió érdektelen adást kezd el fogni, a

vagy a gomb megnyomásával azonnal folytathatja a pásztázást.

3. Amennyiben a rádió gyakran kezdi el ugyanazt az érdektelen

adást fogni, a vagy a gomb megnyomásával, majd három másodpercen át tartó nyomva tartásával ideiglenesen eltávolíthatja a csatornát a pásztázási listáról. Ezzel a módszerrel akár több csatornát is eltávolíthat.

4. Kapcsolja ki, majd ismét be a rádiót, vagy lépjen ki, majd

lépjen vissza a pásztázási módba a Pásztázás/Figyelés gomb megnyomásával, ha szeretné visszaállítani az eltávolított csatorná(ka)t a pásztázási listára.

5. A „Kezdőcsatornát” nem távolíthatja el a pásztázási listáról.

6. Speciális pásztázás esetén az észlelt kód kizárólag egy

adásra használható. A kód további használatához jegyezze fel a kódot, lépjen ki a pásztázásból, majd rendelje hozzá az észlelt kódot a csatornához. MN002243A01_.book Page 11 Tuesday, March 20, 2018 5:27 PMMagyar

Vízérzékelő Ha a rádió vízzel érintkezik, a FEHÉR LED villogni kezd, és egészen addig villog, amíg az akkumulátor le nem merül. Nyomja meg a Lámpa gombot a villogó LED lekapcsolásához. Garanciális információk A garanciális igényeket és/vagy a garanciális szervizelést az a hivatalos Motorola márkakereskedő vagy egyéb kiskereskedő fogja teljesíteni, akinél megvásárolta a Motorola rádió- adóvevőt, és/vagy az eredeti kiegészítőket. Garanciális szerviz igényléséhez ahhoz a márka- vagy kiskereskedőhöz vigye vissza a rádiót, akitől azt eredetileg vásárolta. Ne küldje vissza a készüléket a Motorola vállalathoz. A garanciális szervizre akkor jogosult, ha bemutatja a nyugtát vagy egy azzal egyenértékű bizonylatot a vásárlásról, melyen szerepelnie kell a vásárlás dátumának is. A rádió-adóvevőn egyértelműen látszania kell a sorozatszámnak is. A garancia nem érvényesíthető, amennyiben a típusszám vagy a sorozatszám módosításra, eltávolításra, törlésre került, vagy olvashatatlan. Amire nem vonatkozik a garancia:

• A termék nem rendeltetésszerű vagy bevett módon való használatából, illetve a jelen használati útmutató utasításainak be nem tartásából eredő hibák vagy sérülések.

• A nem megfelelő használatból, balesetből vagy gondatlanságból eredő hibák vagy sérülések.

• A nem megfelelő tesztelés, működtetés, karbantartás, beállítás vagy bármilyen más típusú módosítás következtében fellépő hibák vagy sérülések.

• Az antennák törése vagy sérülése, kivéve, ha azt közvetlenül anyaghiba vagy kivitelezési hiba okozza.

• Amennyiben a terméket olyan módon szerelik szét vagy javítják meg, mely negatívan hat a teljesítményre, vagy megakadályozza a megfelelő ellenőrzést és tesztelést, annak érdekében, hogy megakadályozzák a garanciális kérelmek jogosságának megállapítását.

• A hatótávolságból eredő hibák vagy sérülések.

• Nedvesség, folyadékok vagy fröccsenések által okozott hibák vagy sérülések.

• Minden műanyag felület és minden más, a készülék külsején elhelyezkedő rész, amely a normál használatból adódóan megkarcolódott vagy megsérült.

• Rendszeresen bérbe adott termékek.

• Normál használat vagy kopás következtében szükségessé váló rendszeres karbantartás, javítás, valamint alkatrészcsere. MN002243A01_.book Page 12 Tuesday, March 20, 2018 5:27 PM13 Magyar Szerzői jogi információk A kézikönyvben leírt Motorola termékek szerzői jogvédelmet élvező, félvezető memóriákban vagy más adathordozókon tárolt programokat tartalmazhatnak. Az Egyesült Államok és más országok fenntartanak bizonyos kizárólagos jogokat a Motorola számára a szerzői jogvédelem alá eső számítógépes programokra vonatkozóan, beleértve a szerzői jogvédelem alatt álló számítógépes program másolására, illetve reprodukálására irányuló kizárólagos jogot. Ennek megfelelően a Motorola írásos engedélye nélkül a jelen kézikönyvben bemutatott Motorola termékekhez tartozó Motorola számítógépes programok semmilyen formában nem másolhatók, illetve nem reprodukálhatók. Továbbá a Motorola termékek megvásárlása nem tekinthető felhatalmazásnak, sem közvetlenül, sem hallgatólagosan, sem más módon, kivéve a nem kizárólagos, normál szerzőijogdíj-mentes használati jogosítványt, amely a termékeladásban alkalmazott törvényből következik. A MOTOROLA, a MOTO, a MOTOROLA SOLUTIONS és a stilizált M logó a Motorola Trademark Holdings, LLC védjegye vagy bejegyzett védjegye; használatuk engedéllyel történik. Minden egyéb védjegy jogos tulajdonosa tulajdonát képezi. © 2016 és 2018 Motorola Solutions, Inc. Minden jog fenntartva. MN002243A01_.book Page 13 Tuesday, March 20, 2018 5:27 PMMagyar
