BRUKSANVISNING ETS 1505 E FESTOOL

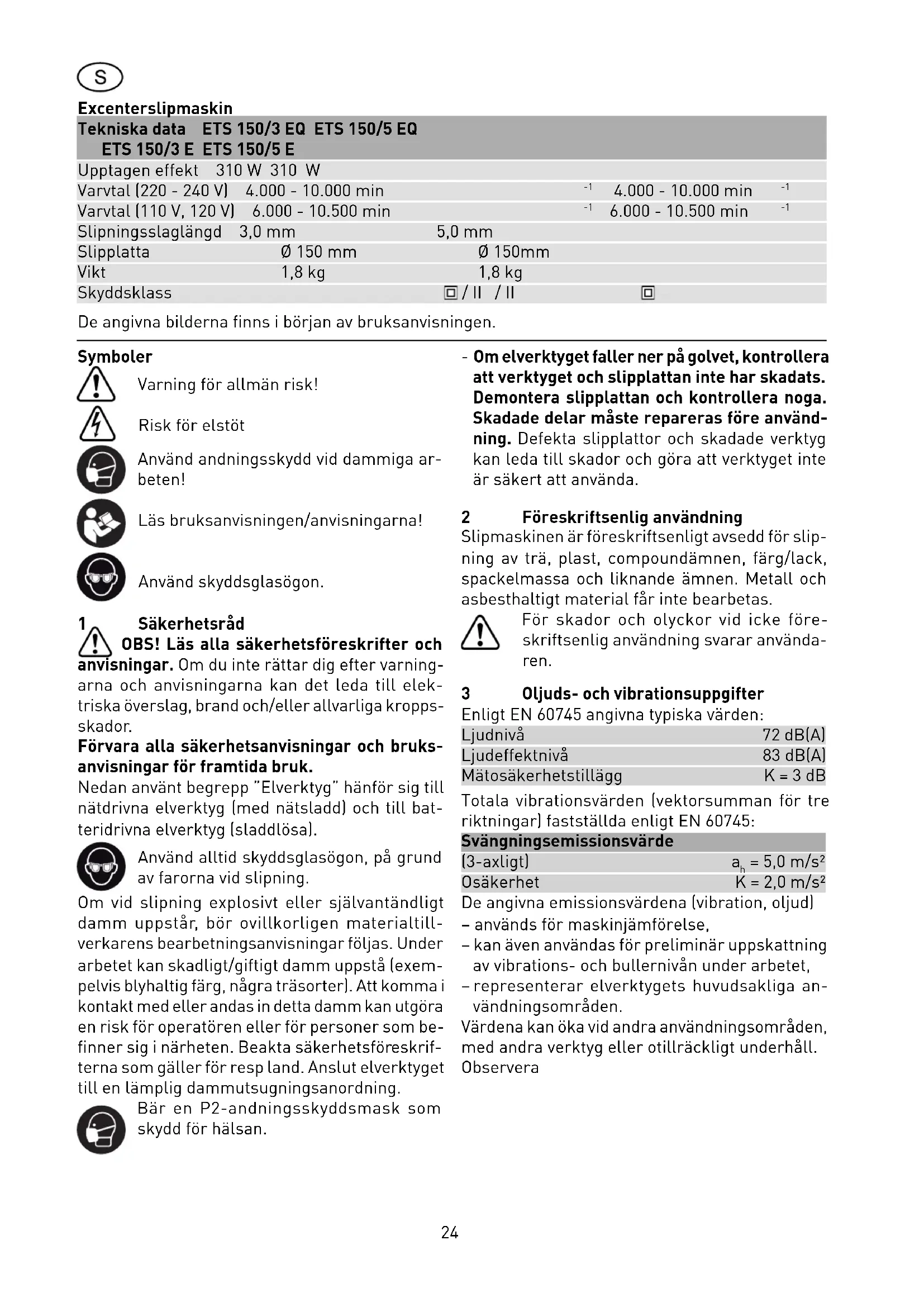

Slipningsslaglängd 3,0 mm 5,0 mm Slipplatta Ø 150 mm Ø 150mm Vikt 1,8 kg 1,8 kg Skyddsklass / II / II De angivna bilderna fi nns i början av bruksanvisningen. Symboler Varning för allmän risk! Risk för elstöt Använd andningsskydd vid dammiga ar- beten! Läs bruksanvisningen/anvisningarna! Använd skyddsglasögon. 1 Säkerhetsråd OBS! Läs alla säkerhetsföreskrifter och anvisningar. Om du inte rättar dig efter varning- arna och anvisningarna kan det leda till elek- triska överslag, brand och/eller allvarliga kropps- skador. Förvara alla säkerhetsanvisningar och bruks- anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till bat- teridrivna elverktyg (sladdlösa). Använd alltid skyddsglasögon, på grund av farorna vid slipning. Om vid slipning explosivt eller självantändligt damm uppstår, bör ovillkorligen materialtill- verkarens bearbetningsanvisningar följas. Under arbetet kan skadligt/giftigt damm uppstå (exem- pelvis blyhaltig färg, några träsorter). Att komma i kontakt med eller andas in detta damm kan utgöra en risk för operatören eller för personer som be- fi nner sig i närheten. Beakta säkerhetsföreskrif- terna som gäller för resp land. Anslut elverktyget till en lämplig dammutsugningsanordning. Bär en P2-andningsskyddsmask som skydd för hälsan. - Om elverktyget faller ner på golvet, kontrollera att verktyget och slipplattan inte har skadats. Demontera slipplattan och kontrollera noga. Skadade delar måste repareras före använd- ning. Defekta slipplattor och skadade verktyg kan leda till skador och göra att verktyget inte är säkert att använda. 2 Föreskriftsenlig användning Slipmaskinen är föreskriftsenligt avsedd för slip- ning av trä, plast, compoundämnen, färg/lack, spackelmassa och liknande ämnen. Metall och asbesthaltigt material får inte bearbetas. För skador och olyckor vid icke före- skriftsenlig användning svarar använda- ren. 3 Oljuds- och vibrationsuppgifter Enligt EN 60745 angivna typiska värden: Ljudnivå 72 dB(A) Ljudeffektnivå 83 dB(A) Mätosäkerhetstillägg K = 3 dB Totala vibrationsvärden (vektorsumman för tre riktningar) fastställda enligt EN 60745: Svängningsemissionsvärde (3-axligt) a

= 5,0 m/s² Osäkerhet K = 2,0 m/s² De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet, – representerar elverktygets huvudsakliga an- vändningsområden. Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt underhåll. Observera25 4 Elektrisk anslutning och ibruktagning

VARNING! Om maskinen används med otillåten spänning eller frekvens, fi nns risk för olyckor. - Nätspänningen och strömkällans frekvens måste överensstämma med uppgifterna på maskinens märkplåt. - I Nordamerika får endast Festool-maskiner med en spänning på 120 V användas. Omkopplaren (1.2) fungerar som till-/frånkopp- lare. För kontinuerlig drift kan den hållas till- kopplad med hjälp av låsningsknappen (1.3) på sidan. Hållningen frigöres vid en ny nedtryckning av knappen. Bara vid ETS 150/3 EQ, ETS 150/5 EQ: För anslut- ning och löstagning av nätan-slutningsledningen, se bild 3. 5 Elektronisk reglering Slipmaskinen ETS 150/3 EQ, ETS 150/3 E, ETS 150/5 EQ, ETS 150/5 E har en elek- tronisk reglering, med vilken varvtalet steglöst kan regleras. Därigenom kan sliphastigheten för varje material anpassas optimalt (se kapitel 9). Varvtalet ställes in med ställhjulet (1.1). 6 Dammutsugning VARNING Damm är ofta hälsofarligt och kan utlösa al- lergiska reaktioner!

• Anslut alltid maskinen till ett utsugssystem.

• Bär andningsskydd vid dammalstrande arbeten.

6.1 Turbofi lter (tillbehörsdelar)

Slipdammet suges upp genom sugöppningar i slipplattan (1.13) och fångas upp i turbofi ltret (1.5). Då turbofi ltret är så fyllt med damm, att uppsug- ningen minskar, bör detta bytas ut. Montering av turbofi lter - Skjut turbofi ltrets kartongdel med tätningsläp- pen (1.4) på fi lterhållarens uppsugningsstuds (1.9), - fäst den bakre kartongdelen med slits (1.6) i fi lterhållarens hållarribba (1.7), - stick fi lterhållaren med öppningen (1.11) ända till uppsugningsstudsens (1.12) anslag och kläm fast den med vridknoppen (1.10).

6.2 Yttre uppsugning med dammsugare

Vid längre slipningsarbeten kan, för att undvika täta byten av turbofi ltret, en Festool-dammsugare anslutas istället för egenuppsugningen. Härvid anslutes dammsugarens uppsugnings- slang (Ø 27 mm (1.8)) till uppsugningsstudsen (1.12). 7 Val och montering av sliprondell

Beroende på vilket slags yta som skall bearbe- tas kan apparaten utrustas med tre olika hårda sliprondeller. Hård: Grovslipning av ytor, slipning av kanter. Mjuk: Allmän användning vid grov- och fi nslip- ning, för plana och välvda ytor. Supermjuk: Finslipning av formdelar, välvningar, radier. Bör ej användas på kanter!

Sliprondellerna och apparatens verktygsupp- tagare har en formlåsande fastsättning (2.1). VARNING Skaderisk!

• Se innan fastskruvningen av slipskivan till, att denna sitter i rätt läge.

• Av säkerhetsskäl får endast original-slipron- deller från Festool användas. 8 Fastsättning av slipmedel Använd enbart Festool original-slipmdel! På Stickfi x-slipskon kan passande Stickfi x-slip- papper och Stickfi x-slipduk snabbt och enkelt fästas. De självhäftande slipmedlen (1.14) tryckes enkelt på slipskon (1.13) och hålles säkert på plats av Stickfi x-slipplattans häftbeläggning. Efter an- vändning dras Stickfi x-slippapperen enkelt av igen. 9 Arbetsråd Överbelasta inte maskinen genom för stark antryckning! Det bästa slipresultatet uppnås med lagom an- tryckning. Med modell ETS 150/3 EQ, ETS 150/3 E uppnås en utomordentlig ytkvalité vid liten avsugningseffekt. Modell ETS 150/5 EQ, ETS 150/5 E erbjuder en hög avsugningseffekt med god ytkvalité. Slipeffekten och -kvaliteten beror huvudsakligen på valet av rätt slipmedel. Festool erbjuder för varje användningsfall ett passande slipmedel (se Festool-katalogen eller på Internet ”www.festool.com”).26 För maskiner med elektronik rekommenderar vi följande inställningar på ställhjulet (1.1): Reglerhjulsläge - sliparbeten

- slipning med maximal drivning - avslipning av gammal färg - slipning av trä och fanér före lackering - mellanslipning vid ytlackering

- slipning av tunnt pålagd förlack - slipning av trä med slipduk - kantslipning av trädelar - polering av grundmålade träytor

- slipning av helträ- och fanérkanter - slipning i fals av fönster och dörrar - mellanslipning vid lackering av kanter - slipning av naturträfönster med slipduk - polering med slipduk av träytor före betsning - avslipning av betsade ytor med slipduk - avslipning eller borttagning av överfl ödig kalk- pasta med slipduk

- mellanslipning vid lackering av betsade ytor - rengöring med slipduk av naturträfönster-falsar

- slipning av betsade kanter - slipning av termoplastiska plaster. 10 Slipplattebroms För att förhindra en okontrollerad uppvridning av slipplattan, bromsas den av en manschett (2.2). Emedan manschetten slites med tiden, bör den vid sjunkande bromsverkan bytas ut mot en ny (art.nr 453 388). 11 Underhåll och skötsel

VARNING! Olycksrisk, elstötar

• Dra alltid ut nätkontakten ur eluttaget före alla arbeten.

• Endast auktoriserade serviceverkstäder får utföra det underhåll och de reparationer, som kräver att man öppnar motorhuset. För att säkra luftcirkulationen, bör kylluft-öpp- ningarna i motorkåpan alltid hållas öppna och rena. Service och reparation ska endast utföras av tillverkaren eller service- verkstäder. Se följande adress: www.festool.com/Service EKAT
