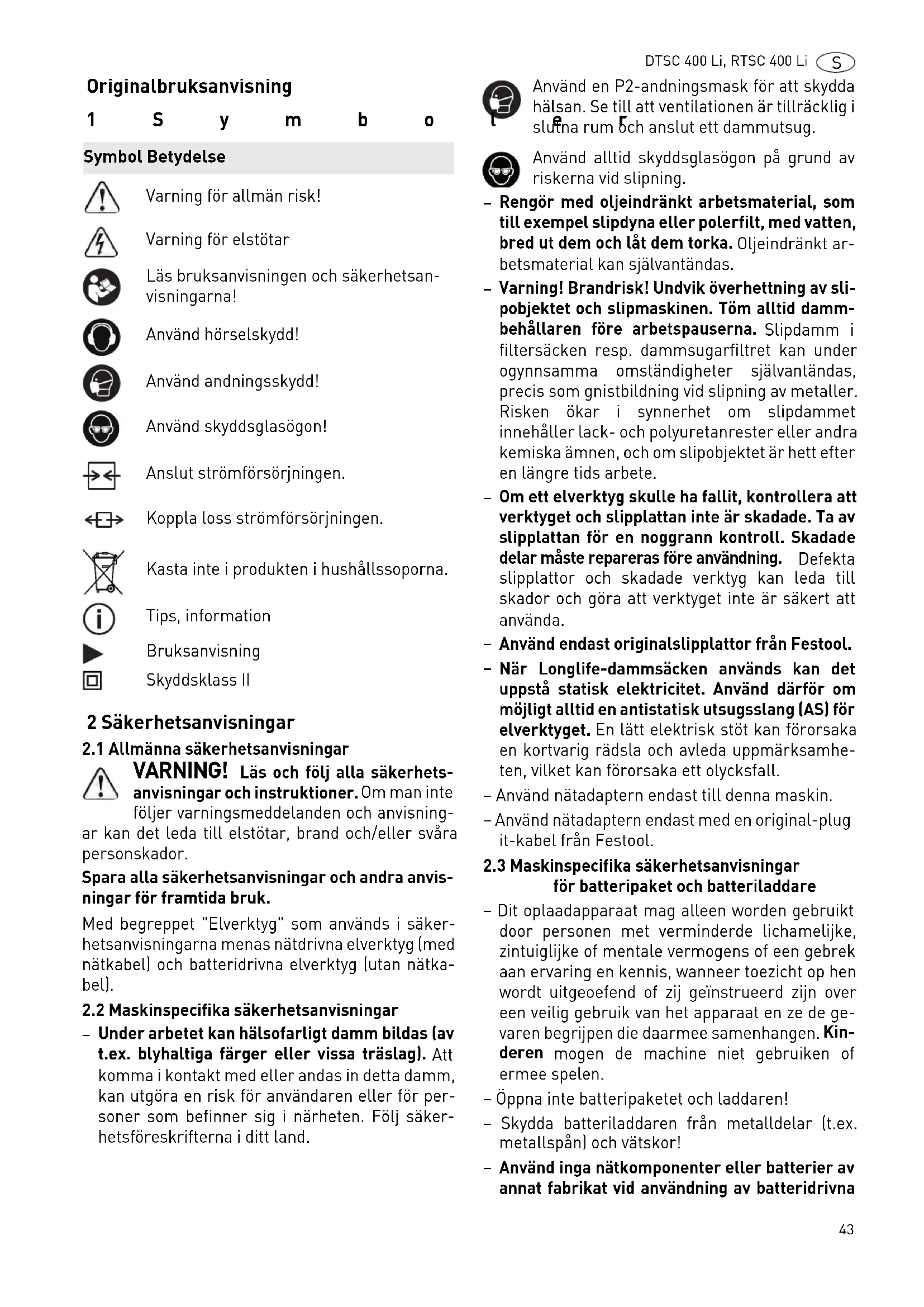

BRUKSANVISNING DTSC 400 FESTOOL

Läs bra克斯anvisningen och sakerhetsanvisiningarna!

Använd hörsskydd!

Använd andningsskydd!

Använd skyddsglasögon!

Anslut strömförsörjningen.

Koppla loss strömförsjrjningen.

Kasta inte i Produkten i hushaallssoporna.

Tips, information

Bruksanvising

Skyddsklass II

2 Sakerhetsanvisiningar

2.1 Allmanna sakerhetsanvisninger

VARNING! Läs och följ alla sakerhetsanvisningar och instruktioner. Om man inte foljer varningsmeddelanden och anvisning-

ar kan det leda till elstotar, brand och/eller svara personskador.

Spara alla sakerhetsanvisningar och andra anvis- ningar for framtida bruk.

Med begrappet "Elverktyg" som anvands i sakerhetsanvisningarna menas natadrivna elverktyg (med natkabel) och batteridrivna elverktyg (utan natkabel).

2.2 Maskinspecifica sakerhetsanvisiningar

• Under arbetet kan hälsofarligt damm bildas (av t.ex. blyhaltiga färger aller vissa träslag). Att komma i kontakt med aller andas in detta damm, kan utgöra en risk for användaren aller for personer som befinner sig i narheten. Följ sakerhetsföreskrifterna i ditt land.

Använd en P2-andningsmask für att skyddahálsan. Se till att ventilationen ar tillräcklig i slutna rum och anslut ett dammutsug.

Använd alltid skyddsglasögon på grund av riskerna vid slipning.

• Rengör med oljeindränkt arbetsmaterial, som till exempl slipdyna eller polarfilt, med vatten, bred ut dem och låt dem torka. Oljeindränkt arbetsmaterial kan självantändas.
• Varning! Brandrisk! Undvik überhettning av slipobjektet och slipmaskinen. Töm alltid dammbehällaren fore arbetspauserna. Slipdamm i filtersäcken resp. dammsugarfiltret kan under ogynnsamma omständigheter självantändas, precis som gnistbildning vid slipning av metaller. Risken ökar i synnerhet om slipdammet innehäller lack- och polyuretanrester aller andakemiska ämnen, och om slipobjektet ar hett afteren langre tids arbete.
• Om ett elverktyg skulle ha fallit, kontrollera att verktyget och slipplattan inte ar skadade. Ta av slipplattan for en noggrann kontroll. Skadade delar maste repareras fore användning. Defekta slipplattor och skadade verktyg kan leda till skador och gora att verktyget inte ar sakert att anvanda.
• Använd endast originalslipplattor frän Festool.
• När Longlife-dammsäcken används kan det uppstä statisk elektricitet. Använd)därfor om möjligt alltid en antistatisk utsugsslang (AS) for elverktyget. En lätt elektrisk stöt kan Förorsaka en kortvarig rädsla och avleda uppmärksamheten, vilket kan Förorsaka ett olycksfall.
• Använd natadaptern endast tillenna maskin.
• Använd nätadaptern endast med en original-plug it-kabel fran Festool.

2.3 Maskinspecifika sakerhetsanvisningar for batteripaket och batteriladdare

elverktyg. Använd inga batteriladdare av annat fabrikat für att ladda batteripaketet. Använder man tillbehör som inte godkänts av tillverkaren, kan detta Förorsaka elstötar och/eller olyckor.

• Skydda batteripaketet mot värme >50^ , vilket även gäller solstrålning och brand!
• Försök aldrig släcka brinnande Li-jon-batterier med vatten! Använd sand eller brandfelt.
• Kontrollera kontakten och kabeln regelbundet für att undvika fara. Om de skadas fär de endast bytas ut av en auktoriserad serviceverkstad.
• Dra ut nätkontakten ur eluttaget nar laddaren inte sca användas.

2.4 Emissionsvärden

Ljudemissionsvärdena, fastställda enligt 62841 (se EG-fösakran om overensstammelse), uppgår normalt till:

	DTSC 400Li	RTSC 400Li
Ljudtrycksnivå LPA	68 dB(A)	68 dB(A)
Ljudeffektnivå LWA	79 dB(A) 79 dB(A)
Osäkerhet K 3 dB 3 dB

OBSERVERA

Ljuden som uppstar under arbetet skadar horseln!

Använd hörsskydd!

Vibrationsemissionsvärdet a_h (vektorsumma i tre riktningar) och osakerheten K har faststälts enligt EN 62841 (se EG-forsakran om overensstammelse):

	DTSC 400Li	RTSC 400Li
Vibrationsemissions-värde (3 axlar) ah	<2,5 m/s2	3 m/s2
Osäkerhet K 2 m/s	2	2 m/s2

De angiva emissionsvärdena (vibration, oljud)

-anvandsformaskinjamforelse,
- kan även användas for preliminär uppskattning av vibrations- och bullerniva under arbetet,
- representative elverktygets huvudsakliga användningsområden.

Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt unterhäll. Observera maskinens tomgäng- och stillestandstider!

3 Avsedd användning

Slipmaskinerna ar endast avsedda for slipning av tra, plast, sten, kompositmaterial, farg/lack, spackelmassa och liknande material. Metall och asbesthaltiga material fär inte bearetas.

Med hänsyn till elssakerheten fär maskinen inte vara fuktig och inte användas i fuktig miljö. Maskinen fär endast användas for torrslipning.

Vid felaktig användning ligger ansvaret på användaren.

4 T e k n i s k a d a t a

Batterid driven skak slipmaskin	DTSC 400Li	RTSC 400Li
Spänning	18 - 20 V	18 - 20 V
Varvital (tomgång)	6000 - 10000v/min	6000 - 10000v/min
Slipröelse	2,0 mm	2,0 mm
Slipplatta	100 x 150 mm	80 x 130 mm
Vikt (utan batteri, med slipplatta)	0,9 kg	0,9 kg

5 Maskindelar

[1-1] Strömbrytare
[1-2] Batterier
[Batteriindikator]
[1-4] Utsugsrö
[1-5] Varvtalsreglering
[1-6] Slipplatta
[1-7] Kantskydd (Protector)
[1-8] Handtag (isolerade handtagsytor)
[1-9] Nätadapter med plug it-anslutning*

[1-10] plug it-kabel*
[1-11] Longlife-filtersack

• Ingår ej leveransen För alla varianter.

De angivna bilderna finns i början av bruksanvis- ningen.

6 D r i f t s

6.1 Start/avstängning

Knappen [1-1] används som strombrytare (I = TILL, 0 = FRAN).

① Strömbrytaren ske omedelbart ställas i Fränläge;narbatteriet ar tomt,vid strömavbrott ellernär natakontakden dras ur. Pá detta satt forbindrar man en okontrollerad Återstart.

6.2 Batteri

När man trycker på den gröna knappen på batteri-indikatorn [1-3] visas batteriets laddningstatus:

70 - 100%

40-70%

15-40%

< 15%

Rekommendation: Batteriet bor laddas innan det anvands.

6.3 Natatapter

WARNING

Otilaten spanning ella frekvens!

Olycksrisk

Strömköllans natspänning och frekvens maste stämma overens med uppgifterna på markplaten.
Nordamerika fár bara Festool-maskiner med markspänning 120V / 60Hz anvandas.

Med natadaptern (delvis tillbehör) kan den batter-ridrivna slipmaskinen även drivas med el for flexi-bel stromförsörjning. Dammsugarens Till-/frän-kopplingsautomatik kan anvandas i kombination med natadaptern.

Satta nata adaptern [3a]
Ansluta nätadaptern till plug it-kabeln [3b]
Lossa nätadaptern [3c]
Lossa natadaptern fran plug it-kabeln [3d]

7 Installninger

WARNING

Risk for personskador

Färe alla arbeten på maskinen ska batteriet eller nätadaptern nasbort!

7.1 Elektronik

Mjukstart

Den elstyrda mjukstarten gör att maskinen startarutan knyck.

Temperaturskydd

För att skydda motorn mot überhettning, minskas effekten om motortemperaturen blir for hog. Om temperaturen fortsätter att stiga, stängs verktyget av helt. För att den ska kunna koplas tilligen maste motorn forst ha svalnat.

Konstant varvthal

Det forvalda motorvarvtalet halls elektroniskt konstant. Det ger en konstant sliphastighet vid användning enlgit foreskrift (lagom presskraft).

Stalla in varvital

Med inställningsratten[1-5] kan man ställa in varv-talet på mellan 6000 och 10000 varv/min.

För sliparbeten rekommender vi foljande inställ- ningar på inställningsratten [1-5]:

Sliparbeten Install-
ningsrattenslage

- Slipning med max. slipverkan	5 - 6
- Bortslipning av gamm färg
- Slipning av trä och faner före lackering
- Mellanslipning av lack på ytor
- Slipning av sunt applicerad förlack	4 - 5
- Slipning av trä med slipfiberduk
- Kantbrytning på tradetaljer
- Polering av grundmålade träytor
- Slipning av kanter av massivt trä och faner	3 - 4
- Slipning i falsen på fönster och dorrar
- Mellanslipning av Lack på kanter
- Slipning av naturträfönster med slipfiberduk
- Polering av träytor med slipfiberduk före betsning
- Borttagning av overflödig kalkpasta med slipfiberduk
- Mellanslipning av Lack på betsade ytor	2 - 3
- Rengöring av fönsterfalsar i naturträ med slipfiberduk
- Slipning av betsade kanter	1 - 2
- Slipning av termoplastisk plast

7.2 Byta slipplatta [4a]

Ett perfect arbetsresultat uppnås endast med originaltillbehör och -forbrukningsmaterial. Om inte originaltillbehör eller -forbrukningsmaterial används kan inte garantin Åbe

Om slipplattans StickFix-beläggning ar utnott kan hela slipplattan bytas ut:

1 Lossa de fyra skruvarna.
Ta av slipplattan nedat.
Satt fast en ny slipplatta.
Dra at den for hand (2,5Nm) med de fyra skruvarna.

7.3 Fäst sloptillbehören med StickFix [4b]

På StickFix-slipplattan kan man snabbt och enkelt fästa passande StickFix-slipppaper och StickFix-slipfberdukar.

Tryck fast det sjalvhaftande slipmaterialet pask slipplattan.

7.4 Utsug

WARNING

Hälosrisk på grund av damm

Damm kan vara hälsofarligt. Arbeta)därfor aldrig utan utsug.
Följ alltid nationella foreskrifter for utsug av halsofarligt damm.

Slipmaskinerna har ett eget utsug som standard. Slipdammet sugs upp genom sugoppningarna i slipplattan och samlas i filtersacken.

Montera filtersacken [5]

1 Anslut filtersäcken sa att den hakar i på maskinen.

Töm filtersäcken när sugeffekten avtar.

Tryck ihop filtersackens manoverelement.

Ta av filtersacken bakat.
3 Oppna luckan pa filtersacken.
4 Tom filtersacken och kassera innehallet.

For att man ska slippa tomma filtersacken ota vid langvarig slipning kan en Festool-dammsugare med en sugslangdiameter pa 27 cm anslutas till ut-sugsroret [1-4]

① Med start automatiken,start dammsugaren automatiskt när skakslipmaskinen startas. Start automatiken fungerar endast i kombina-tion med natadaptern.

Rekommendation: Använd en antistatisk sugslang! På så sätt minskar man den elektriska uppladd- ningen.

7.5 Kantskydd (Protector) [6]

Tack vare kantskyddet [1-7] kan slipplattans sida inte komma i kontakt med nagon yta (t.ex. nar man slipar utmed en vagg ell er t fonder), vilket forhindrar en rekyl resp. skada.

Skjut in kantskyddet i spåret pa maskinen.
Haka i kantskyddets bada andar till hoger och vänster.
3 Lossa kantskyddets bada andar.
4 Dra av kantskyddet framat.

8 Arbeta med maskinen

WARNING

Risk for personskada

Fast alltid arbetsstycket sa att det inte kan rora sig under bearbetningen.

Observera följande anvisningar:

• Overbelasta inte maskinen genom att trycka på den med for stor kraft! Du fär böst slipresultat om du arbetar med mättligt päpressningstryck. Slipeffekten och -kvaliteten beror huvudsakligen på vilket slippapper man väljer.
• Arbete i hörn och på kanter leder till extra pafrestning på spetsen och därmed ökad varmeutveckling. Arbeta därfor med minskat tryck.
• Håll maskinen med en hand på handtaget [1-8] För saker styrning.

8.1 Varningssignaler

Maskinen stangs av och piper:

Koppla fran maskinen.
Batteriet ar tomt.
Byt batteriet.

Maskinen stängs av men piper inte:

Maskinen ar overhettad aller overbelastad.

Koppla fr'an maskinen i 30 sekunder.
Minska maskinens belastning.

Om maskinvarvtalet sedan inte nas, lat maskinen svalna.

9 Underhäll och skötsel

WARNING

Risk for personskada, elstöt

Ta alltid bort batteriet aller nätadaptern frän maskinen fore alla underhalls- och servicearben!
Allt underhalls- och reparationsarbete som kraver att motorns holje oppnas far endast utforas av behoriga serviceverkstader.

Service och reparation ske endast utforas av tillverkaren eller serviceverkstader. Se foljande adress: www.festool.se/service

Anvand bara Festools originalreserv
delar! Art.nr nedan:
www.festool.se/service

For att luftcirkulationen ske kunna garanteras, maste kylluftoppningarna i motorns holje alltid hallas oppna och rena.

Vid församrad effekt aller ökade vibrationer, blåsigenom och rengör kylluftöppningarna.

Häll anslutningskontakterna på elverktyget, batteriladdaren och batterierna rena.

For underhäll, skötsel, avfallschantering och transport av batteripaketet, se anvisningarna som medfoljer batteripaketet!

10 Tillbehör

Använd endast originalslipplattor från Festool. Om du använder slipplattor av sömre kvalitet kan det leda till kraftig obalans som församrar arbetsresultatet och ökar slitaget på maskinen.

Artikelnummer für tillbehör och verktyg finns i Festools katalog aller pà Internet, "www.festool.se".

11 Miljö

Kasta inte elverktyg i hushållssoporna! Verktyg, tillbehör och emballage skå Återvinnas på att miljövänligt satt. Folj gällande nationella foreskrifter.

Endast EU: Enligt EU-direktivet for uttjanta el- och elektronikapparater och omsattning i nationell lag maste forbrukade elverktyg kallsorteras och atervinnas miljovänligt.

Information om REACH: www.festool.com/reach

Information om datakydd

Elverktyget innehäller ett chip som automatiskt sparar maskin- och driftdata (RFID). Dessa data innehäller ingen information som ar direkt person-relaterad.

Data fran chipet kan avlåsas tradlost med speciella enheter och används hos Festool endast for feldiagnos, reparations- och garantiändamål samt for kvalitetsforbättring resp. vidareutveckling av elverktyget. Datainformationen utnyttjas inte for ytterligare andamål - sávida kunden inte uttryckligen har godkant det.
