BEDIENUNGSANLEITUNG DTSC 400 FESTOOL

Tel.: +49 [0]7024/804-0

Telefax: +49 (0)7024/804-20608

www.festool.com

Originalbetriebsanleitung - Schwingschleifer 7

Unterzeichnet fur und im Namen von/

Wendlingen, 2019-03-05

Markus Stark

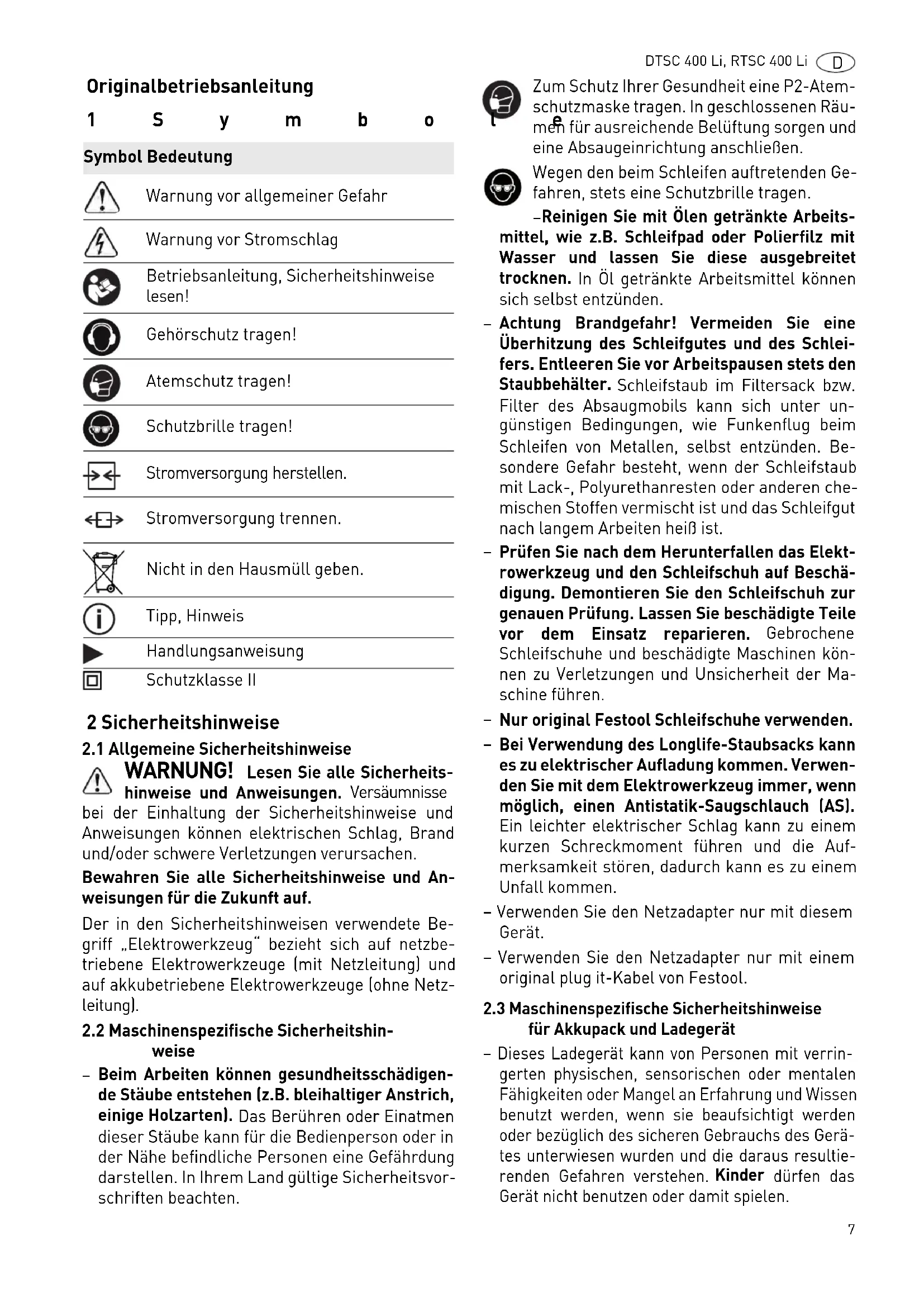

Originalbetriebsanleitung

1 S y m b 0

Symbol Bedeutung

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lessen!

Gehorschutz tragen!

Atemschutz tragen!

Schutzbrille tragen!

Stromversorgung herstellen.

Stromversorgung trennen.

Nicht in den Hausmull情况进行.

Tipp, Hinweis

Handlungsanweisung

Schutzklasse II

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Be-griff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netz-leitung).

2.2 Maschinenspezifische Sicherheitshin-weise

• Beim Arbeitsen können gesundheitsschädigende Stäube entstehen (z.B. bleihaltiger Anstrich, eine Holzarten). Das Berühren oder Einatmen dieser Stäube kann für die Bedienperson oder in der Nähe befindliche Personen eine Gefährung darstellen. In Ihr dem Land gültige Sicherheitsvorschriften beachten.

Zum Schutz Ihrer Gesundheit eine P2-Atemschutzmaske tragen. In geschlossenen Räumen für ausreichende Belüftung sorgen und eine Absaugeinrichtung anschließen.

Wegen den beim Schleifen auftretenden Gefahren, stets eine Schutzbrille trag.

• Reinigen Sie mit Öl getränkte Arbeitsmittel, wie z.B. Schleifpad oder Polierfilz mit Wasser und halten Sie diese ausgebreitet trocknen. In Öl getränkte Arbeitsmittel können sich selbst entzünden.

• Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspausen stets den Staubbehälter. Schleifstaub im Filtersack bzw. Filter des Absaugmobils kann sich unter ungünstigen Bedingungen, wie Funkenflug beim Schleifen von Metalten, selbst entzünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethanresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist.

• Prüfen Sie nach dem Herunterfallen das Elektrrowerkzeug und den Schleifschuh auf Beschädigung. Demontieren Sie den Schleifschuh zur genauen Prüfung. Lassen Sie beschädigte Teile vor dem Einsatz reparieren. Gebrochene Schleifschuhe und beschädigte Maschinen konnen zu Verletzungen und Unsicherheit der Maschine führen.
• Nur original Festool Schleifschuhe verwenden.
• Bei Verwendung des Longlife-Staubsacks kann es zu elektrischer Aufladung kommt. Verwenden Sie mit dem Elektrowerkzeug immer, wenn möglich, einen Antistatik-Saugschlauch (AS). Ein leichter elektrischer Schlag kann zu einem kurzen Schreckmoment führen und die Aufmerksamkeit stären, dadurch kann es zu einem Unfall kommt.
• Verwenden Sie den Netzadapter nur mit diesen Gerät.
• Verwenden Sie den Netzadapter nur mit einem original plug it-Kabel von Festool.

2.3 Maschinenspezifische Sicherheitshinweise für Akkupack und Ladegerät

• Dieses Ladegerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen das Gerät nicht benutzen oder damit spielen.

-Akkupack und Ladegerat nicht offen!
- Ladegerät vor Metalteilen (z. B. Metallspane) oder Flüssigkeiten schützen!
- Keine Netzteile oder Fremd-Akkupacks zum Betreiben des Akku-Elektrowerkzeugs verwenden. Keine Fremd-Ladegeräte zum Laden der Akkupacks verwenden. Die Verwendung von nicht vom Hersteller vorgesehenem Zubehör kann zu einem elektrischen Schlag und/oder schweren Unfälle führen.
- Akkupack vor Hitze >50^ C z. B. auch vor dauern der Sonneneinstrahlung und Feuer schützen!
- Brennende Lilon-Akkupacks nie mit Wasser löschen! Sand oder Feuerlöschdecke verwenden.
- Regelmäßigen Stecker und das Kabel prüfen, um eine Gefährung zu vermeiden. Diese bei Beschäftigung ausschließlich von einer autorisierten Kundendienstwerkstatt erneuern setzen.
- Bei Nicht-Gebrauch des Ladegerats den Netzstecker aus der Steckdoseziehen.

2.4 Emissionswerte

Die nach EN 62841 (siehe EG-Konformitätserklarung) ermittelten Gerauschwerte betragen typischerweise:

	DTSC 400 Li	RTSC 400 Li
Schalldruckpegel LPA	68 dB(A)	68 dB(A)
Schalleistungspegel LWA	79 dB(A) 79 dB(A)
Unsicherheit K 3 dB 3 dB

VORSICHT

Beim Arbeitseneintretender Schall Schädigung des Gehörs

Benutzen Sie einen Gehorschutz!

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841 (siehe EG-Konformitätserklarung):

	DTSC 400 Li	RTSC 400 Li
Schwingungsemissionwert (3-achsig) ah	<2,5 m/s2	3 m/s2
Unsicherheit K 2 m/s	2	2 m/s2

Die angegebenen Emissionswerte (Vibration, Geräusch)

-dienen dem Maschinenvergleich,
- eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Gerauschbelastung beim Einsatz,
- représentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit anderen Einsatzwerkzeugen oder wenn ungenügend gewartet. Leerlauf- und Stillstandseiten der Maschine beachten!

3 Bestimmungsgemäß Verwendung

Bestimmungsgemäß sind die Schleifer zum Schleifen von Holz, Kunststoff, Verbundwerkstoffen, Farbe/Lacke, Spachtelmasse und ähnlichen Werkstoffen vorgesehen. Metall und asbesthaltige Werkstoffe)durfen nicht beareritet werden.

Wegen der elektrischen Sicherheitarf die Maschine nicht feucht sein und nicht in feuchter Umgebung betrieben werden. Die Maschinearf nur fur Trockenschliff verwendet werden.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

4 Technische Daten

Akku-Schwingschleifer	DTSC 400 Li	RTSC 400 Li
Spannung	18 - 20 V	18 - 20 V
Drehzahl (Leerlauf)	6000 - 10000 min-1	6000 - 10000 min-1
Schleifhub	2,0 mm	2,0 mm
Schleifschuh	100 x 150 mm	80 x 130 mm
Gewicht (ohne Akkupack, mit Schleifschuh)	1,0 kg	1,0 kg

5 G e r a t

[1-1] Ein-/Ausschalter
[1-2] Akkupack
[1-3] Kapazitätsanzeige

[1-4] Absaugsutzen
[1-5] Drehzahlregelung
[1-6] Schleifschuh
[1-7] Kantenschutz (Protector)

[1-8] Handgriff (isolierteGriffflächen)

[1-9] Netzadapter mit plug it-Anschluss*

[1-10] Plug it-Kabel*

[1-11] Longlife-Staubbeutel

• nicht bei allen Varianten im Lieferumfang

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme

6.1 Ein-/Ausschalten

Der Schalter [1-1] dient als Ein-/Ausschalter (I = EIN, 0 = AUS).

① Wenn der Akku leer ist, bei Stromausfall oder wenn der Netzstecker gezogen wird, den Ein-/Ausschalter(sofort in die Aus-Position bringen. Dies verhindert einen unkontrollierten Wiederanlauf.

6.2 Akkupack

Akkpack einsetzen [2a]
Akkupack abnehmen [2b]

Kapazitätsanzeige

Durch Drücken der grünen Taste an der Kapazitätsanzeige [1-3] wird der Ladezustand des Akkupacks angezeigt:

Empfehlung: Akkupack vor weiterer Verwendung laden.

6.3 Netzadapter

WARNING

Unzulässige Spannung oder Frequenz! Unfallgefahr

Die Netzspannung und die Frequenz der Strom-quelle müssen mit den Angaben auf dem Typenschild übereinstimmen.
In Nordamerika)durfen nur Festool-Maschinen mit der Spannungsangabe 120V / 60Hz eingesetzt werden.

Der Netzadapter (teilweise Zubehör) ermöglich den Gebrauch des Akkuschleifers als Netzschleifer, so dass die Stromversorgung variabel gewährleistet ist. Die Nutzung der Ein-/Ausschaltautomatik des Absaugmobils ist in Verbindung mit dem Netzadapter möglich.

① Bei älteren Absaumobilen wird die Ein-/Ausschaltautomatik aufgrund geringer Leistungsaufnahme gegebenenfalls erst unter Last und noch nicht im Leerlauf aktiviert.

Netzadapter einsetzen [3a]
▶ Netzadapter mit plug it-Kabel verbinden [3b]
Netzadapter lose [3c]
Netzadapter von plug it-Kabel offen [3d]

7 Einstellungen

WARNING

Verletzungsgefahr

Vor allen Arbeiten am Elektrowerkzeug den Akkupack oder den Netzadapter vom Elektrowerkzeug abnehmer!

7.1 Elektronik

Sanftanlauf

Der elektronisch geregelte Sanftanlauf sorgt für ruckfrei Anlauf des Elektrowerkzeugs.

Temperatursicherung

Um ein Überhitzen des Motors zu vermeiden, wird bei zu hoher Motortemperatur die Leistungsaufnahme begrenzt. Steigt die Temperatur weiter, schaltet das Elektrowerkzeug ab. Erst nach Abkuhlung des Motors ist ein erneutes Einschalten möglich.

Konstante Drehzahl

Die vorgewählte Motordrehzahl wird elektronisch konstant gehalten. Dadurch wird bei bestimmungs-gemäßer Anwendung (angemessene Anpresskraft) eine gleichbleibende Schleifgeschwindigkeit erreicht.

Drehzahl einstellen

Die Drehzahl lassst sich mit dem Stellrad [1-5] zwischen 6000 und 10000min^-1 einstellen.

Für Schleifarbeiten empfehlen wir folgende Einstellungen des Stellrades [1-5]:

Schleifarbeiten Stellrad-
	Stufe
-Schleifen mit max. Abrieb	5 - 6
-Abschleifen alter Farbe
-Schleifen von Holz und Furnier vor der La-ckierung
-Lackzwischenschliff auf Flächen
-Schleifen von Dunn aufgetragenem Vor-lack	4 - 5
-Schleifen von Holz mit Schleif-Vlies
-Kantenbrechen an Holzteilen
-Glüten von grundierten Holzflächen
-Schleifen von Vollholz- und Furnierkanten	3 - 4
-Schleifen im Falz von Fenstern und Türen
-Lackzwischenschliff an Kanten
-Anschleifen von Naturholzfenstern mit Schlief-Vlies
-Glüten der Holzoberfläche vor dem Bei-zen mit Schleif-Vlies
-Abreiben oder Abheben der überflüssigen Kalkpaste mit Schleif-Vlies
-Lackzwischenschliff auf gebeizten Flächen	2 - 3
-Säubern von Naturholz-Fensterfällzen mit Schleif-Vlies
-Schleifen von gebeizten Kanten	1 - 2
-Schleifen von thermoplastischen Kunst-stoffen
7.2 Schleifschuh wechseln [4a]
Ein optimales Arbeitsergebnis ist nur mit Originalzubehör und Verbrauchsmaterial zu erreichen. Wird nicht Originalzubehör oder Verbrauchsmaterial eingebaut, erlischt der Garantieanspruch.
Wenn der StickFix-Belag des Schleifschuhs abgenutz ist, kann der komplette Schleifschuh ausge-tauscht werden:
1 Vier Schrauben öffnen.
2 Schleifschuh nach unten abnehmer.
3 Neuen Schleifschuh anbringen.
4 Mit vier Schrauben handfest (2,5 Nm) anziehen.
7.3 Schleif-Zubehör mit StickFix befestigen [4b]
Auf dem StickFix Schleifschuh{lssen sich die dazu passenden StickFix Schleifpapiere und StickFix Schleifvliese schnell und einfach befestigen.
▶Selbsthaftendes Schleif-Zubehör auf den Schleifschuh aufdriicken.

7.4 Absaugung

WARNING

Gesundheitsgeführung durch Stäube

Nie ohne Absaugung arbeiten.
Nationale Bestimmungen beachten.

Eigenabsaugung mit Longlife-Staubbeutel

Die Schleifer sind seriennbig mit einer Eigenabsaugung ausgestattet. Der Schleifstaub wird durch Absaugöffnungen im Schleifschuh abgesaugt und im Staubbeutel aufgefangen.

Staubbeutel bis zum Einrasten an der Maschine anschließen.

Bei nachlassender Absaugleistung, Staubbeutel leeren.

Staubbeutel an Betätigungselementen zusammen.
Staubbeutel nach hinten abnehmen.
3 Klappe am Staubbeutel offen.
Staubbeutel ausleeren und Abfall entsorgen.

Absaugung mit Festool Absaugmobil

Um bei längeren Schleifarbeiten ein früiges Entleeren des Staubbeutels zu vermeiden, kann an den Absaugstutzen [1-4] ein Festool Absaugmobil mit einem Absaugschlauchdurchmesser von 27 mm angeschlossen werden.

① Die Anlaufautomatik schaltet das Absaugmobil automatisch mit dem Einschalten des Schwingschleifers an. Die Anlaufautomatik Funktioniert nur in Verbindung mit dem Netzadapter.
① Wird das Elektrowerkzeug im Akkubetrieb mit einem Absaugmobil genutzt, verringgert sich die Akkulaufzeit. Die Reduzierung der Absaugleistung verringgert diesen Effekt.
① Bei hoher Absaugleistung kann das Führungsverhalten des Elektrowerkzeugs verschlechtern. Die Reduzierung der Absaugleistung verringert diesen Effekt.

Empfehlung: Antistatik-Saugschlauch verwenden! Dadurch kann die elektrische Aufladung reduiert werden.

7.5 Kantenschutz (Protector) [6]

Der Kantenschutz [1-7] verhindert, dass der Schleifschuh mit seiner Umfangseite eine Fläche berührt (z.B. beim Schleifen entlang einer Wand oder eines Fensters), und dadurch ein Rückschlag der Maschine bzw. eine Beschädigung erfolgt.

1 Den Kantenschutz in die Nut der Maschine schieben.
Die beiden Enden des Kantenschutzes rechts und links einrasten.
3 Die beiden Enden des Kantenschutzes lose.
Den Kantenschutz nach vorne abziehen.

8 Arbeitsen mit der Maschine

WARNING

Verletzungsgefahr

Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.

Folgende Hinweise beachten:

• Überlasten Sie die Maschine nicht, indem Sie diese zu stark undrücken! Sie erreichen das beste Schleifergebnis, wenn Sie mit möglich starkem Anpressdruck arbeiten. Die Schleifleistung und - qualität hangen im Wesentlichen von der Wahl des richtigen Schleifmittels ab.
• Das Arbeiten in Ecken und Kanten führt zu erhöpptueller Beanspruchung der Spitze und zu erhöhter Wärmeentwicklung. Arbeiten Sie dahern mit reduziertem Druck.
• Halten Sie die Maschine für eine sichere Führung mit einer Hand am Handgriff [1-8].

8.1 Warnsignale

Maschine schaltet ab und piept:

Maschine ausschalten.
Akkupackistleer.
Akkupack wechseln.

Maschine schaltet ab und piept nicht:

Maschine ist überhitzt oder wurde überlastet.

Maschine für 30 Sekunden ausschalten.
Maschine wereniger belasten.

Wenn die Maschinenendrehzahl danach nicht erreicht wird. Maschine abkühlen setzen.

9 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Akkupack oder den Netzadapter von dem Elektrowerkzeug abnehmer!
Alle Wartungs- und Reparaturarbeiten, die ein Offnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter: www.festool.com/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/service

Zur Sicherung der Luftzirkulation mussen die Kühluftöffnungen im Motorbehause stets frei und sauber gehalten werden.

Bei Leistungs nachlass oder erhöhten Vibrationen Kühluftoppnungen ausblasen und saubern.

Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten.

Fur Wartung, Pflege, Entsorgung und Transport des Akkupacks, dem Akkupack beilie-gende Hinweise beachten!

10 Zubehör

Verwenden Sie nur original Schleifschuhe von Festool. Durch die Verwendung von minderwerten Schleifschuhen kann es zu erheblichen Unwuchten kommt, die die Qualität der Arbeitsergebnisse verschlechtern und den Verschleib der Maschine erhöhen.

Die Bestellnummern für Zubehör und Werkzeugefinden Sie in Ihrrem Festool Katalog oder im Internet unter „www.festool.com".

11 Umwelt

Elektrowerkzeuge nicht in den Hausmull werfen! Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Nur EU: Gemäß Europäischer Richtlinie über Elek- tro- und Elektronik-Altgerate und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Informationen zur REACH: www.festool.com/reach

Informationen zum Datenschutz

Das Elektrowerkzeug enthalt einen Chip zur automatischen Speicherung von Maschinen- und Betriebsdaten (RFID). Die gespeicherten Daten enthalten keinen direkten Personenbezug.

Die Daten können mit speziellen Geräten kontaktlos ausgegeben werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Reparatur- und Garantieabwicklung sowie zur Qualitätssverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten - ohne ausdrückliche Einwilligung des Kunden - erfolgt nicht.

4 Technische gegevens

Accu-vlakschuurmachine	DTSC 400Li	RTSC 400Li
Spanning	18 - 20 V	18 - 20 V
Toerental (onbelast)	6000 - 10000 min-1	6000 - 10000 min-1
Schuuruitslag	2,0 mm	2,0 mm
Schuurzool	100 x 150 mm	80 x 130 mm
Gewicht (zonder accupack, met schuurzool)	0,9 kg	0,9 kg

5 Toestelelementen

[1-1] In-/uit-schakelaar

[1-2] Accpack
[1-3] Vermogensindicatie

[1-4] Afzuigaansluiting
[1-5] Toerentalregeling
[1-6] Schuurzool
[1-7] Randbescherming (protector)
[1-8] Handgreep (geisoleerde greepvlakken)
[1-9] Netadapter met plug it-aansluiting*
[1-10] Plug it-kabel*
[1-11] Longlife-stofzak

Machine schakeltuit enpiept:

Machine uitschakelen.
Accupack is leeg.
Accupack verrangen.

Machine schakeltuit enpiept nicht:

Hannpajxene 18-20 B 18-20 B

Yncno 06-TOB [xoJ. xoJ] 6000 - 10000 06/MnH
