Ofte stillede spørgsmål - DTSC 400 FESTOOL

BRUGSANVISNING DTSC 400 FESTOOL

Advarsel om elektrisk stød

Brugsanvisning, laes sikkerhedsanvisin-gerne!

Brug horeværn!

Brug Åndedrætsværn!

Brug beskyttelsesbriller!

Tilslut strømforsyningen.

Afbryd strømforsyningen.

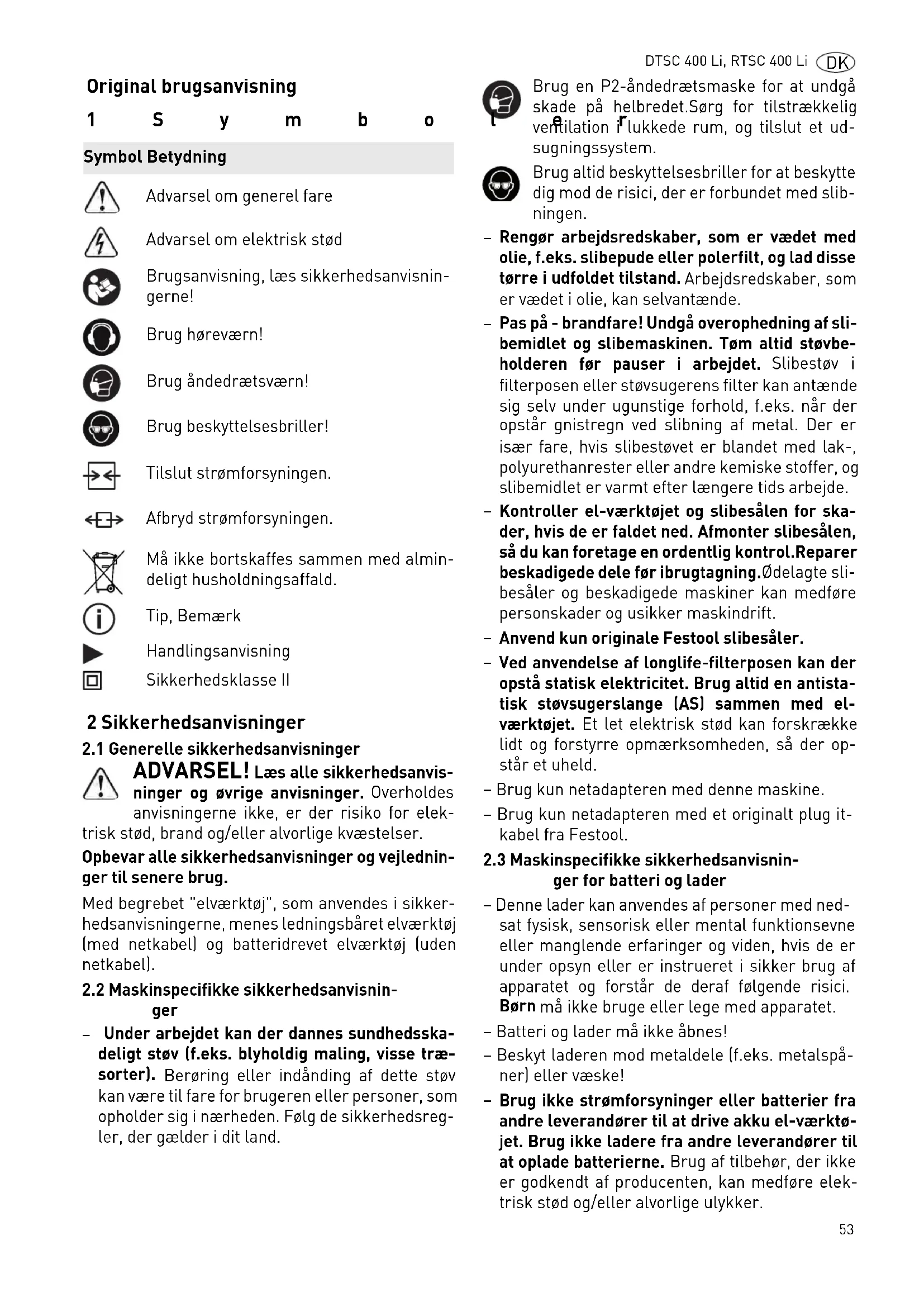

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger

ADVARSEL! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Overholds

anvisningerne/DD, brand og/eller alvorlige kveestelser.

Opbevar alle sikkerhedsanvisninger og vegledninger til senere brug.

Med begrebet "elværktoj", som anvendes i sikkerhedsanvisningerne, menes ledningsbaret elværktoj (med netkabel) og batteridrevet elværktoj [uden netkabel].

2.2 Maskinspecifikke sikkerhedsanvisininger

Under arbejdet kan der dannes sundhedsska-deligt stov (f.eks. blyholdig maling, visse traesorter). Beroring ell er indanding af dette stov kan vare til fare for brugeren ell personer, som opholder sig i nærheden. Folg de sikkerhedsregler, der gelder idit land.

Brug en P2-ändedrætsmaske for at undgå skade på helbredet.Sorg for tilstrækkelig ventilation flukkede rum, og tilslut et ud-sugningssystem.

Brug altid beskyttelsesbriller for at beskytte dig mod de risici, der er forbundet med slib- ningen.

• Rengør arbejdsredskaber, som er vædet med olie, f.eks. sibepude eller polerfelt, og lad dissetørre i udfoldet tilstand. Arbejdsredskaber, som er vædet i olie, kan selvantaende.
• Pas på - brandfare! Undgå overophedning af silbemidlet og silbemaskinen. Tøm altid støvbe-holderen før pauser i arbejdet. Slibestøv i filterposen eller støvsugerens filter kan antændes sig selv under ugunstige forhold, f.eks.ningar opstår gnistregn ved silbning af metal. Der er især fare, hvis silbestøvet er blandet med lak-, polyurethanrester aller andre kemiske stoffer, og silbemidlet er varmt after længere tids arbejde.
• Kontroller el-værktøjet og slibesålen for skader, hvis de er faldet ned. Afmonter slibesålen, sö du kan foretage en ordentlich kontrol. Reparer beskadigede dele før ibrugtagning. Delagte slibesåler og beskadigede maskiner kan medfrole personskader og usikker maskindrift.
• Anvend kun originale Festool slibesåler.
• Ved anvendelse af longlife-filterposen kan der opsta statisk elektricitet. Brug altid en antistask stovsugerslange (AS) sammen med elvarktojet. Et let elektrisk stod kan forskrakke lidt og forstyre opmaerksohmeden, sa der opstar et uheld.
• Brug kun netadapteren med/DDne maskine.
• Brug kun netapteren med et originalt plug it-kabel fra Festool.

• Denne lader kan anvendes af personer med ned-sat fysisk, sensorisk aller mental Funktionsevne ell er manglende erfaringer og viden, hvis de er under opsyn aller er instrueret i sikker brug af apparatet og forstar deraf ffolgende risici. Born ma ikke bruge aller lege med apparatet.
  -Batteri og lader ma icke abnes!
• Beskyt laderen mod metaldele (f.eks. metalspøner) aller væske!
• Brug ikke strømforsyninger eller batterier fra andre leverandører til at drive akku el-værktø-jet. Brug ikke ladere fraAndre leverandører til at oplade batterierne. Brug af tilbehør, der ikke er godkendt af producenten, kan medføre elektrisk stød og/eller alvorlige ulykker.

DK DTSC 400 Li, RTSC 400 Li

• Beskyt akkuen mod varme >50^ , f.eks. ochsmod vedvarende solindstråling og brand!
• Sluk aldrig brændende lithium-ion-akkuer med vand! Anvend sand eller brandslukningstæppe.
• Kontroller regelmæssigt stik og kabel for at undgå risici. I tilfælde af beskadigelse skal de udskiftes pa et autoriseret kundeiverksted.
• Træk stikket ud af stikkontakten,ningar opladeren ikke bruges.

2.4 Emissionsværdier

Lydværdierne er målt iht. til EN 62841 (se EF-overensstemmelseserklaeringen) og udgør typisk:

	DTSC 400Li	RTSC 400Li
Lydtrykniveau L PA	68 dB(A)	68 dB(A)
Lydeffektniveau L WA	79 dB(A) 79 dB(A)
Usikkerhed K 3 dB 3 dB

FORSIGTIG

Stoj, der opstar ved arbejdet

Beskadigelseafhorelsen

Brug horeværn!

Vibrationsemission a_h (vektorsum fra tre retninger) og usikkerhed K malt iht. EN 62841 (se EF-overensstammelseserklaeringen):

	DTSC 400Li	RTSC 400Li
Vibrationsemissions-værdi (3-akset) ah	<2,5 m/s2	3 m/s2
Usikkerhed K 2 m/s	2	2 m/s2

De angivne emissionsværddier (vibration, stj)

bruges tilSAMmenligningafmaskiner,
- men kan også bruges til en foreløbig bedømmelse af vibrations- og støjbelastningen ved brug.
- repraesenterer de vigtigste anvendelsesformal for elværktoget.

En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer eller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tom-gangs- og stilstandstider!

3 Bestemmelsesmaessig drug

Slibemaskinerne er beregnet til slabning af træ, kunststof, kompositmaterialie, maling/lak, spartel-masse og lignende materialer.Metal og asbestholdige materialer ma ikke bearejdes.

Af hensyn til den elektriske sikkerhed mä maskinen/DDke blive fugtig ell anvendes i fugtige omgivelser. Maskinen ma kun bruges til torslibning.

Ved ikke-bestemmelsesmaessig anvendelse hæfter brugeren.

4 T e k n i s k e d a t a

Akku rotationssliber	DTSC 400Li	RTSC 400Li
Spænding	18-20 V	18-20 V
Omdrejningstal (ubelastet)	6000 - 10000 o/min	6000 - 10000 o/min
Slidebevægelse	2,0 mm	2,0 mm
Silesål	100 x 150 mm	80 x 130 mm
Vægt (uden batteri, med sligesål)	0,9 kg	0,9 kg

5 M a s k i nikke ve calle levdre de varanter m e n

De angivne illustrationer findes i tillaegget til brugsanvisningen.

6 Ibrugtagning

6.1 Til-/frakobling

Hvis batteriet er tomt, der opstär en strømabrydelse, eller stikket trækkes ud, skal tænd/sluk-knappen straks sættes på sluk. Det forhinderen ukontrolleret genstart.

6.2 Batteri

Indsætning af batteri[2a]

[1-1] Taend/sluk-knap
[1-2] Batteri
[1-3] Kapacitetsindikator
[1-4] Udsugningsstuds
[1-5] Hastighedsregulering
[1-6] Slibesål
[1-7] Kantbeskyttelse (Protector)
[1-8] Greb (isolerede gribeflader)
[1-9] Netadapter med plug it-tilslutning
[1-10] Plug it-kabel
[1-11] Longlife-stvpose

Udtagning af batteri [2b]

Kapacitetsvising

Nár du trykker på den grønne knap på kapacitetsvisningen [1-3], vises batteriets ladetilstand:

70-100%

40-70%

15 - 40%

< 15%

Anbefaling: Oplad batteriet, for det brugesigen.

6.3 Netadapter

ADVARSEL

Ikke-tilladt spending eller frekvens!

Fare for ulykke

Forsyningsspændingen og strømkildens frekvens skal stemme overens med angivelserne på typeskiltet.
Nordamerika帽子 der kun bruges Festool-maskiner med spændingsangivelsen 120 V/60 Hz.

Netadapteren (til dels tilbehør) gør det muligt at anvende akku silberen som eldrevet sibemaskine for at sikre en permanent strømforsyning. Støvsugerens start automatik kan anvendes i forbindelse med netadapteren.

Indsæt netadapteren[3a]
Forbind netadapteren med plut it-kablet[3b]
Løsn netadapteren[3c]
Løsn netadapteren fra plut it-kable[3d]

7 Indstillinger

ADVARSEL

Risiko for personskader

Batteriet aller netapteren skal tages ud af el-værktoget, for der arbejdes pa el-værktoget!

7.1 Elektronik

Bld opstart

Den elektronisk styrede softmax for, at maskinen starter.uden ryk.

Temperatursikring

For at undgå overophedning af motoren begrænses den optagne effekt ved for hj motortemperatur. Hvis temperaturen fortsat stiger, frakobles elværktøjet. Maskinen kan Forst tændes igen, nr motoren er afkølet.

Det forvalgte omdrejningstal holds konstant ved hjælp af elektronikken. Pá den måde opnås en jævn slibehastighed, forudsat at maskinen bruges korrekt (passende kontakttryk).

Indstilling af omdrejningstal

Omdrejningstallet kan indstilles med indstellingshjulet [1-5] til mellem 6000 og 10000min^-1 .

Ved slideopgaver anbefaler vi ffolgLende indstillinger af indstillingshjulet [1-5]:

Slideopgaver Trin på ind-stillingsjul
- Slibning med maks. slabeeffekt	5 - 6
- Afslibning af gammel maling
- Slibning af træ og finér før lakering
- Lakmellemslibning på flader
- Slibning af tynde lag forlak	4 - 5
- Slibning af træ med slabefilt
- Rejfning på trædele
- Glatbearbejdning af grundede træflader
- Slibning af kanter af massivt træ og finér	3 - 4
- Slibning af fals på vinduer og døre
- Lakmellemslibning på kanter
- Grovslibning af naturtrævinduer med slibefilt
- Glatbearbejdning af træoverflader før bejdsning med slabefilt
- Afrivning eller fjernelse af overskydende kalkpasta med slabefilt
- Lakmellemslibning på bejdsede flader	2 - 3
- Rensning af vinduesfalse i naturtræ med slabefilt
- Slibning af bejdsede kanter	1 - 2
- Slibning af termoplastiske kunststoffer
7.2 Udskiftning af slidesål [4a]
! Et optimalt arbejdsresultat kan kun opnås med originalt tilbehør og originale forbrugsmaterialer. Hvis der ikke anvendes originalt tilbehør og originale forbrugsmaterialer, bortfalden garantien. Nær slidesålens StickFix-belægning er slidt ned, kan—hele slidesålæn udskiftes:

DK DTSC 400 Li, RTSC 400 Li

Løsn de fire skruer.
Tagslibesalenaf.
Sæt en ny slibesål pa.
4 Spænd de fire skruer händfast (2,5 Nm).

7.3 Fastgor slibetilbehor med StickFix [4b]

Det er hurtigt og let at fastgore StickFix slabepapir og StickFix slabefilt på StickFix sliders.

Selvklæbende slibetilbehør trykkes pa slibesa-len.

7.4 Udsugning

ADVARSEL

Stov kan vare sundhedsfarligt. Arbejd derfor aldrig uden udsugning.
Vær ved udsugning af sundhedsfarligt støv altid opmaerksom pa de nationale bestemmelser.

Integreret udsugning med longlife-stvpose

Slibemaskinerne er som standard udstyret med udsugningssystem. Slibestovet suges ud gennem udsugningsabningerne i slibesalen og lander i stovposen.

Montering af stovposen [5]

Tilslut stovposen, sa den gar i indgreb pa maskinen.

Tom stovposen, nár sugeeffekten aftager.

Tryk stovposen sammen ved hjælp af betjenningselementerne.
2 Tag stovposen af.
3 Abn klappen pa stovposen.
Tm stovposen, og bortskaf affaldet.

Udsugning med Festool stovsuger

Ved større spliceopgaver kan du tilslutte en Festool stovsuger med en slangediameter pa 27 mm til ud-sugningsstudsen [1-4], sa du undgår at tomme stovposen heletiden og igen.

1 Startautomatikken tander automatisk for stov-sugeren, när der tendes for rotationssliberen. Startautomatikken fungerer kun sammen med netadapteren.

Anbefaling: Anvend en antistatisk udsugningsslange! Derved er det muligt at reducere den elektriske opladning.

7.5 Kantbeskyttelese (Protector)[6]

Kantbeskyttelsen [1-7] forhinderer slibesålens kanti atkommeniberoringmed en flade (f.eks.ved slibning lungs en væg ell er et vindue), hvilket ville resultere i tilbageslag af maskinen og beskadige maskinen.

1 Skub kantbeskyttelsen ind i maskinens not.
Lad de to ender pa kantbeskyttelsen gai ind-greb til hjre og venstre.
3 Løsn de to ender pa kantbeskyttelsen.
4 Traek kantbeskyttelsen fremad og af.

8 Arbejde med maskinen

ADVARSEL

Risiko for kvaestelser

Fastgor altid arbejdsemnet pa en sadan made, at det ikke kan bevage sig under bearbjdningen.

Overhold følgende anvisninger:

• Overbelast ikke maskinen ved at trykke forHardt på den! Du opnár det bedste silberesultat, hvís du arbejder med et moderat tryk på maskinen. Slibeydelsen og -kvaliteten afhænger Först og fremmest af et korrekt valg af slibemidler.
• När der arbejdes i hjørner og kanter, belastes spidsen punktuelt, hvilket giver en øget varmeudvikling. Arbejd derfor medindre tryk.
• Hold maskinen med en hand pa grebet, sa du bedre kan fore maskinen [1-8].

8.1 Advarselssignaler

Lad maskinen vare slukket i 30 sekunder.
Belast maskinen mindre.

Lad maskinen affkole, hvis maskinens omdrej-ningstal不解 opnås herefter.

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvaestelser, elektrisk stød

▶ Tag altid batteriet eller netapteren ud af elværktøjfør vedligeholdelses- og servicearbejde!
Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset abnes, ma kun foretages af et autoriseret serviceværksted.

Kundeservice og reparationer ma kun udfores af producenten eller serviceværksteder: Nærmeste adresse finder De pa: www.festool.dk/service

Brug kun originale Festool-reservedele! Best.-nr. finder De pa: www.festool.dk/service

For at sikre luftcirkulationen skal koleluftabningerne i motorhuset altid holdes frie og rene.

Gennemblæs og rens køleluftabningerne ved fal-dende effekt eller højere vibrationer.

Hold kontakterne på el-værktøjet, batteriladeren og batteriet rene.

Folg anvisingerne, der folger med batteriet, ved vedligeholdelse, pleje, bortskaffelse og transport af batteriet!

10 Tilbehør

Anvend udelukkende originale sliders fra Festo-ol. Anvendelsen af ringere sliders kan medfrole betydelig ubalance, sa arbejdets kvalitet forringes, og maskinen slides mere.

Bestillingsnumrene for tilbehør og værktøj kan du finde i dit Festool-katalog eller på internettet under „www.festool.dk".

11 Miljo

Elværktøj ma ikke bortskaffes med alminderigt husholdningsaffald! Apparater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskritter skal overholds.

Kun EU: Ifolge Radets direktiv om affald af elektrisk og elektronisk udstyr og gennemforelse til national ret skal gammadelt elværktj indsamles separat og afleveres til miljovenlig genvinding.

Informationer om REACH: www.festool.com/reach

Informationer om databeskyttelse

El-værktøjet indeholder en chip, der automatisk gemmer maskin- og driftsdata (RFID). De gemte data indeholder ingen direkte personoplysninger.

Dataene kan udlæses kontaktlost med specielle apparater og anwendes udelukkende af Festool til fejldiagnose, reparations og garantiafvikling samt til kvalitetsforbedring og videreudvikling af elværktøjt. Dataene anwendes ikke til andre formal uden kundens udtrykkelige tilladelse.

Originalbruksanvisning

1 S y m b 0

Symbol Betydning

Advarsel om generell fare

Må ikke kastes i husholdningsavfallet.

Tips, merknad

Veiledning

Beskyttelsesklasse II

2 Sikkerhetsregler

Til slipping anbefaler vi følgende innstillinger på stillhjulet [1-5]:

Du kan trykke selvklebende tilbehør til sliping på slepeplaten.

7.4 Avsug

ADVARSEL

Ta hensyn til følgende merknader:

• Overbelast ikke maskinen ved Å trykke for hardt! Du oppnär det Beste sliperesultatet hijs du arbeider med et middels sterkt trykk. Slopeeffekten og -kvaliteten avhenger i Forste rekke av at du velger riktig slipemiddel.
• Arbeid i hjørner og kanter fører til pækjenninger på att punkt på spissen og til økt varmeutvikling. Du bør derfor arbeide med reduset trykk.
• Hold maskinen i händtaket med en händ, slik at du kan före den kontrollert[1-8].

8.1 Varselsignaler

Maskinen kobles ut og piper:

Maskinen kobles ut og piper ikke:

Maskinen er overopphetet aller overbelastet.

Nar batteriet skal vedlikeholds, kasseres eller Transporteres, ma du folge anvisinenge. ne som folger med batterie.

10 Tilbehør
