NÁVOD K OBSLUZE DTSC 400 FESTOOL

Prohlášení o shodě EU. Prohlašujeme s veškerou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní dokumenty:

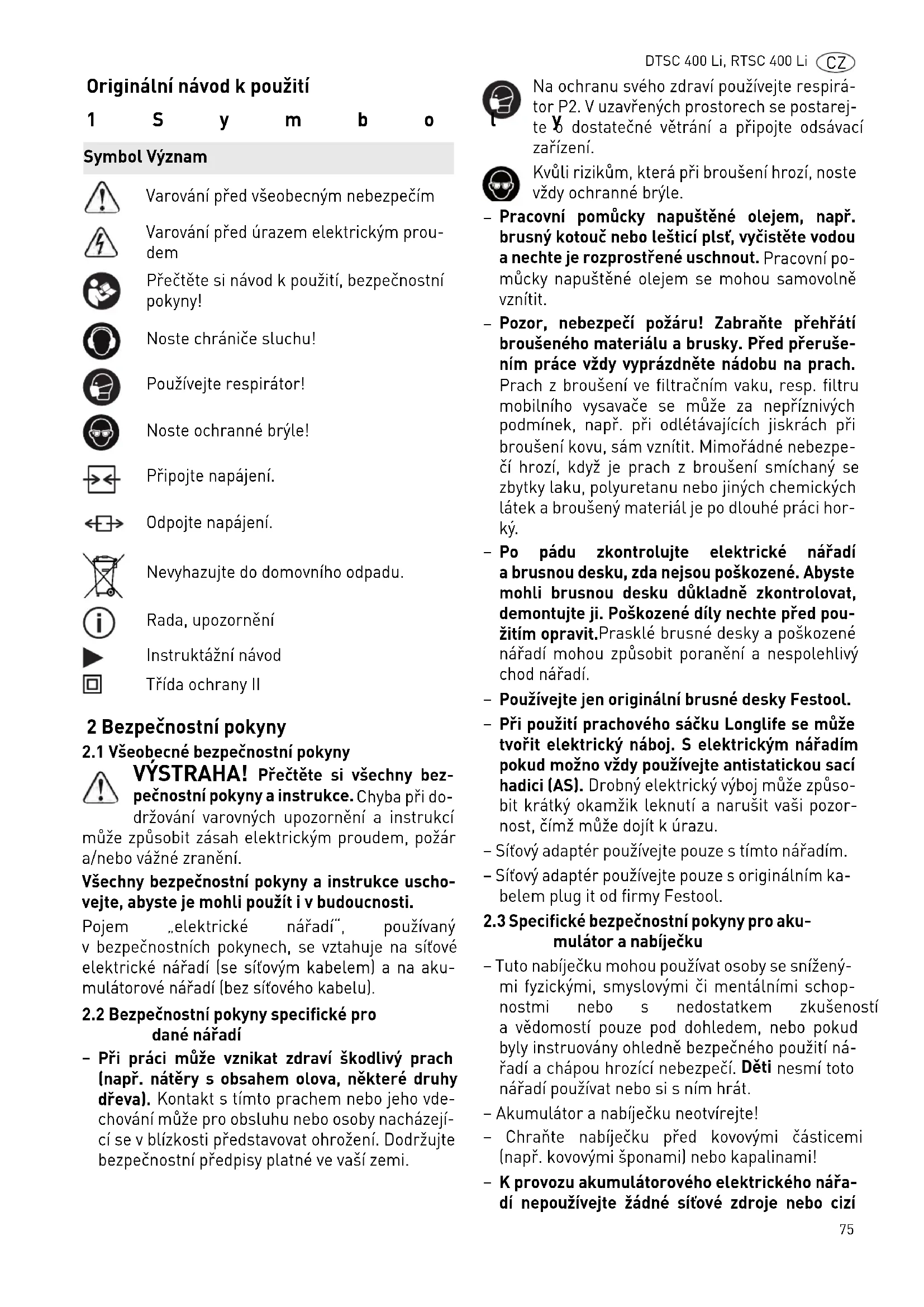

Originální návod k použití 1Symboly 2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny

VÝSTRAHA! Přečtěte si všechny bez- pečnostní pokyny a instrukce. Chyba při do- držování varovných upozornění a instrukcí může způsobit zásah elektrickým proudem, požár a/nebo vážné zranění. Všechny bezpečnostní pokyny a instrukce uscho- vejte, abyste je mohli použít i v budoucnosti. Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na síťové elektrické nářadí (se síťovým kabelem) a na aku- mulátorové nářadí (bez síťového kabelu).

2.2 Bezpečnostní pokyny specifické pro

Při práci může vznikat zdraví škodlivý prach (např. nátěry s obsahem olova, některé druhy dřeva). Kontakt s tímto prachem nebo jeho vde- chování může pro obsluhu nebo osoby nacházejí- cí se v blízkosti představovat ohrožení. Dodržujte bezpečnostní předpisy platné ve vaší zemi. Na ochranu svého zdraví používejte respirá- tor P2. V uzavřených prostorech se postarej- te o dostatečné větrání a připojte odsávací zařízení. Kvůli rizikům, která při broušení hrozí, noste vždy ochranné brýle.

Pracovní pomůcky napuštěné olejem, např. brusný kotouč nebo lešticí plsť, vyčistěte vodou a nechte je rozprostřené uschnout. Pracovní po- můcky napuštěné olejem se mohou samovolně vznítit.

Pozor, nebezpečí požáru! Zabraňte přehřátí broušeného materiálu a brusky. Před přeruše- ním práce vždy vyprázdněte nádobu na prach. Prach z broušení ve filtračním vaku, resp. filtru mobilního vysavače se může za nepříznivých podmínek, např. při odlétávajících jiskrách při broušení kovu, sám vznítit. Mimořádné nebezpe- čí hrozí, když je prach z broušení smíchaný se zbytky laku, polyuretanu nebo jiných chemických látek a broušený materiál je po dlouhé práci hor- ký.

Po pádu zkontrolujte elektrické nářadí a brusnou desku, zda nejsou poškozené. Abyste mohli brusnou desku důkladně zkontrolovat, demontujte ji. Poškozené díly nechte před pou- žitím opravit. Prasklé brusné desky a poškozené nářadí mohou způsobit poranění a nespolehlivý chod nářadí.

Používejte jen originální brusné desky Festool.

Při použití prachového sáčku Longlife se může tvořit elektrický náboj. S elektrickým nářadím pokud možno vždy používejte antistatickou sací hadici (AS). Drobný elektrický výboj může způso- bit krátký okamžik leknutí a narušit vaši pozor- nost, čímž může dojít k úrazu. – Síťový adaptér používejte pouze s tímto nářadím. – Síťový adaptér používejte pouze s originálním ka- belem plug it od firmy Festool.

2.3 Specifické bezpečnostní pokyny pro aku-

mulátor a nabíječku – Tuto nabíječku mohou používat osoby se snížený- mi fyzickými, smyslovými či mentálními schop- nostmi nebo s nedostatkem zkušeností a vědomostí pouze pod dohledem, nebo pokud byly instruovány ohledně bezpečného použití ná- řadí a chápou hrozící nebezpečí. Děti nesmí toto nářadí používat nebo si s ním hrát. – Akumulátor a nabíječku neotvírejte! – Chraňte nabíječku před kovovými částicemi (např. kovovými šponami) nebo kapalinami!

K provozu akumulátorového elektrického nářa- dí nepoužívejte žádné síťové zdroje nebo cizí Symbol Význam Varování před všeobecným nebezpečím Varování před úrazem elektrickým prou- dem Přečtěte si návod k použití, bezpečnostní pokyny! Noste chrániče sluchu! Používejte respirátor! Noste ochranné brýle! Připojte napájení. Odpojte napájení. Nevyhazujte do domovního odpadu. Rada, upozornění Instruktážní návod Třída ochrany II76 DTSC 400 Li, RTSC 400 Li

akumulátory. K nabíjení akumulátoru nepouží- vejte žádné cizí nabíječky. Používání příslušen- ství neschváleného výrobcem může vést k elektrickému úrazu a/nebo těžkému poranění. – Akumulátor chraňte před horkem > 50 °C, např. také před trvalým slunečním zářením a ohněm! – Hořící lithium-iontové akumulátory nikdy nehas- te vodou! Použijte písek nebo hasicí deku. – Pravidelně kontrolujte zástrčku a kabel, abyste zabránili ohrožení. V případě poškození je nechte vyměnit výhradně v autorizovaném zákaznickém servisu. – Pokud nabíječku nepoužíváte, vytáhněte zástrčku ze síťové zásuvky.

Hodnoty hlučnosti zjištěné podle EN 62841 (viz pro- hlášení o shodě ES) činí typicky: Hodnota vibrací a

(součet vektorů ve třech smě- rech) a nejistota K zjištěné podle EN 62841 (viz pro- hlášení o shodě ES): Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí, – jsou vhodné také pro předběžné posouzení zatí- žení vibracemi a hlukem při použití nářadí, – vztahují se k hlavním druhům použití elektrické- ho nářadí. Ke zvýšení může dojít při jiném použití, s jinými ná- stroji nebo při nedostatečné údržbě. Vezměte v úvahu čas, kdy nářadí běží na volnoběh a kdy je vy- pnuté! 3Účel použití Brusky jsou určené k broušení dřeva, plastu, ka- mene, kompozitních materiálů, barvy/laku, tmelu a podobných materiálů. Nesmí se používat na kov a materiály obsahující azbest. Kvůli elektrické bezpečnosti nesmí být nářadí vlhké a nesmí se používat ve vlhkém prostředí. Nářadí se smí používat pouze k broušení za sucha. Při použití v rozporu s určeným účelem pře- bírá odpovědnost uživatel. 4Technické údaje 5 Jednotlivé součásti

• Není součástí dodávky u všech variant Uvedené obrázky se nacházejí na začátku návodu kpoužití. 6 Uvedení do provozu

Spínač [1-1] slouží k zapínání a vypínání (I = zapnu- to, 0 = vypnuto). DTSC 400Li RTSC 400Li Hladina akustického tlaku L

79 dB(A) 79 dB(A) Nejistota K 3 dB 3 dB POZOR Při práci vzniká hluk Poškození sluchu

Používejte chrániče sluchu! DTSC 400Li RTSC 400Li Hodnota emisí vibrací (ve 3 osách) a

Akumulátorová vibrační bruska DTSC 400Li RTSC 400Li Napětí 18–20 V 18–20 V Otáčky (volnoběh) 6000 - 10000 min

Brusný zdvih 2,0 mm 2,0 mm Brusná deska 100 × 150 mm 80 × 130 mm Hmotnost (bez akumulátoru, s brusnou deskou) 0,9 kg 0,9 kg [1-1] Spínač zap/vyp [1-2] Akumulátor [1-3] Ukazatel kapacity [1-4] Odsávací hrdlo [1-5] Regulace otáček [1-6] Brusná deska [1-7] Chránič hran (Protector) [1-8] Rukojeť (izolované plochy pro uchopení) [1-9] Síťový adaptér s přípojkou plug it* [1-10] Kabel plug it* [1-11] Vak na prach LonglifeDTSC 400 Li, RTSC 400 Li

Když je akumulátor vybitý, při výpadku proudu nebo vytáhnutí síťové zástrčky ze zásuvky ihned nastavte spínač ZAP/VYP do polohy vypnuto. Za- bráníte tak nekontrolovanému opětovnému spuštění.

Nasazení akumulátoru [2a]

Vyjmutí akumulátoru [2b] Ukazatel kapacity Stisknutím zeleného tlačítka ukazatele kapacity [1-

se zobrazí stav nabití akumulátoru:

Síťový adaptér (zčásti součástí příslušenství) umož- ňuje používání akumulátorové brusky jako brusky se síťovým napájením, a je tak zaručena možnost variability napájení nářadí. V kombinaci se síťovým adaptérem je možné používat automatické zapínání a vypínání mobilního vysavače.

Použití síťového adaptéru [3a]

Spojení síťového adaptéru s kabelem plug it [3b]

Odpojení síťového adaptéru [3c]

Odpojení síťového adaptéru od kabelu plug it [3d] 7Nastavení

Pomalý rozběh Elektronicky regulovaný rozběh zajišťuje klidný roz- běh nářadí. Tepelná pojistka Aby se zabránilo přehřátí motoru, při vysoké teplotě motoru se omezí příkon. Pokud teplota nadále stoupá, elektrické nářadí se vypne. Znovu ho lze za- pnout až po vychladnutí motoru. Konstantní otáčky Předvolené otáčky motoru jsou elektronicky udržo- vány na konstantní hodnotě. Tím je při správném použití (přiměřeném přítlaku) dosaženo konstantní rychlosti broušení. Nastavení otáček Otáčky lze nastavovat pomocí kolečka [1-5] od 6000 do 10000 min

Při broušení doporučujeme následující nastavení kolečka [1-5]

70–100 % 40–70 % 15–40 % < 15 % Doporučení: před dalším používá- ním akumulátor nabijte. VAROVÁNÍ Nepřípustné napětí nebo nepřípustná frekvence! Nebezpečí úrazu

Síťové napětí a frekvence zdroje elektrické ener- gie musí souhlasit s údaji na typovém štítku.

V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V/60 Hz. VAROVÁNÍ Nebezpečí poranění

Před prováděním prací na elektrickém nářadí odpojte od elektrického nářadí akumulátor nebo síťový adaptér! Druhy broušení Stupeň – Broušení s max. úběrem – Obrušování starých barev – Broušení dřeva a dýhy před lakováním – Mezibroušení laku na plochách 5–6 – Broušení slabé vrstvy podkladového laku – Broušení dřeva brusným rounem – Srážení hran na dřevěných dílech – Vyhlazování dřevěných ploch opatřených základním nátěrem 4–5 – Broušení hran z masivního dřeva a dýhovaných hran – Broušení polodrážek oken a dveří – Mezibroušení hran při lakování – Obrušování oken z přírodního dřeva brus- ným rounem – Vyhlazování dřevěných povrchů brusným rounem před mořením – Obrušování nebo odstraňování přebytečné vápenné pasty brusným rounem 3–4 – Mezibroušení laku na mořených plochách – Čištění polodrážek oken z přírodního dře- va brusným rounem 2–3 – Broušení mořených hran – Broušení termoplastů 1–278 DTSC 400 Li, RTSC 400 Li

7.2 Výměna brusné desky [4a]

Optimálního pracovního výsledku lze dosáh- nout pouze s originálním příslušenstvím a spotřebním materiálem. Pokud se nepou- žívá originální příslušenství nebo spotřební materi- ál, zaniká nárok na záruku. Když je povlak StickFix u brusné desky opotřebený, lze vyměnit celou brusnou desku. Povolte čtyři šrouby. Sejměte brusnou desku směrem dolů. Nasaďte novou brusnou desku. Ručně (2,5 Nm) utáhněte čtyři šrouby.

7.3 Upevnění příslušenství pro broušení se

StickFix [4b] Na brusnou desku StickFix lze rychle a snadno upevnit odpovídající brusné papíry StickFix a brusná rouna StickFix.

Samopřilnavé brusné příslušenství přitlačte na brusnou desku.

Integrované odsávání s vakem na prach Longlife Brusky jsou sériově vybavené integrovaným odsá- váním. Prach z broušení se odsává odsávacími ot- vory v brusné desce a zachycuje se ve vaku na prach. Montáž vaku na prach [5] Připojte k nářadí vak na prach tak, aby zaskočil. Jakmile klesne výkon při odsávání, vak na prach vyprázdněte. Stiskněte k sobě ovládací prvky na vaku na prach. Sejměte vak na prach směrem dozadu. Otevřete kryt vaku na prach. Vak na prach vyprázdněte a odpad zlikvidujte. Odsávání pomocí mobilního vysavače Festool Abyste při delším broušení nemuseli často vy- prazdňovat vak na prach, lze k odsávacímu hrdlu [1-4] připojit mobilní vysavač Festool s průměrem sací hadice 27 mm.

Pomocí spínací automatiky se mobilní vysavač automaticky spustí při zapnutí vibrační brusky. Spínací automatika funguje pouze ve spojení se síťovým adaptérem. Doporučení: používejte antistatickou odsávací ha- dici! Tak lze redukovat nabíjení statickou elektři- nou.

7.5 Chránič hran (Protector) [6]

Chránič hran [1-7] zabraňuje tomu, aby se brusná deska obvodovou stranou dotýkala plochy (např. při broušení podél zdi nebo okna), a docházelo tak ke zpětnému rázu nářadí nebo poškození. Nasaďte chránič hran do drážky nářadí. Oba konce chrániče hran vpravo a vlevo musí zaskočit. Uvolněte oba konce chrániče hran. Stáhněte chránič hran dopředu. 8 Práce s nářadím Dodržujte následující pokyny: – Nepřetěžujte nářadí přílišným přitlačováním! Nejlepšího výsledku broušení dosáhnete, když budete pracovat s mírným přítlakem. Brusný vý- kon a kvalita závisí z velké míry na volbě správné- ho brusného prostředku. – Práce v rozích a na hranách způsobuje větší bo- dové namáhání špičky a vyvíjení většího tepla. Pracujte proto s menším tlakem. – Pro bezpečné vedení držte nářadí jednou rukou na rukojeti [1-8]

8.1 Výstražné signály

Stroj se vypne a vydá tón (pípnutí):

Vypněte stroj. Akumulátor je vybitý.

Vyměňte akumulátor. Stroj se vypne a nevydá tón: Nářadí je přehřáté nebo došlo k jeho přetížení.

Vypněte stroj na 30 sekund.

Snižte zatížení nářadí. Když poté nelze dosáhnout běžných otáček stroje, ponechte stroj vychladnout. VAROVÁNÍ Ohrožení zdraví působením prachu

Prach může být zdraví škodlivý. Nikdy proto ne- pracujte bez odsávání.

Při odsávání zdraví škodlivého prachu vždy dodr- žujte národní předpisy. VAROVÁNÍ Nebezpečí poranění

Obrobek upevněte vždy tak, aby se při opracová- vání nemohl pohybovat.DTSC 400 Li, RTSC 400 Li

9 Údržba a ošetřování Servis a opravy smí provádět pouze výrobce nebo servisní dílny: nejbližší adresu najdete na: www.festool.com/service Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.com/service Pro zajištění cirkulace vzduchu musí být chladicí otvory udržovány stále volné a čisté. Při poklesu výkonu nebo vyšší vibracích profoukně- te a vyčistěte větrací otvory.

Připojovací kontakty elektrického nářadí, nabí- ječky a akumulátory udržujte čisté. Ohledně údržby, ošetřování, likvidace a přepravy akumulátoru se řiďte pokyny, kte- ré jsou přiložené k akumulátoru! 10 Příslušenství Používejte pouze originální brusné desky Festool. Použitím méně kvalitních brusných desek může do- jít k výraznému házení, na základě kterého se zhor- ší kvalita pracovních výsledků a zvýší se opotřebení nářadí. Objednací čísla příslušenství a nářadí vyhledejte, prosím, ve svém katalogu Festool nebo na internetu na „www.festool.com“. 11 Životní prostředí Elektrické nářadí nevyhazujte do domovního od- padu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné národní předpisy. Pouze EU: Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elek- trické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci. Informace k REACh: www.festool.com/reach Informace k ochraně údajů Elektrické nářadí obsahuje čip pro automatické uložení údajů o nářadí a provozních údajů (RFID). Z uložených údajů nelze vyvozovat žádnou přímou souvislost s určitými osobami. Údaje lze bezkontaktně načíst pomocí speciálních zařízení a používá je firma Festool výhradně pro diagnostiku závad, provádění oprav a vyřizování zá- ruky a dále pro zlepšování kvality, resp. další vývoj elektrického nářadí. Tyto údaje nejsou – bez výslov- ného souhlasu zákazníka – využívány nad tento rá- mec. VAROVÁNÍ Nebezpečí poranění, zásah elektrickým proudem

Před veškerou údržbou a ošetřováním vždy od elektrického nářadí odpojte akumulátor nebo sí- ťový adaptér!

Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze auto- rizovaný zákaznický servis. EKAT
