BRUGSANVISNING ETS 1505 E FESTOOL

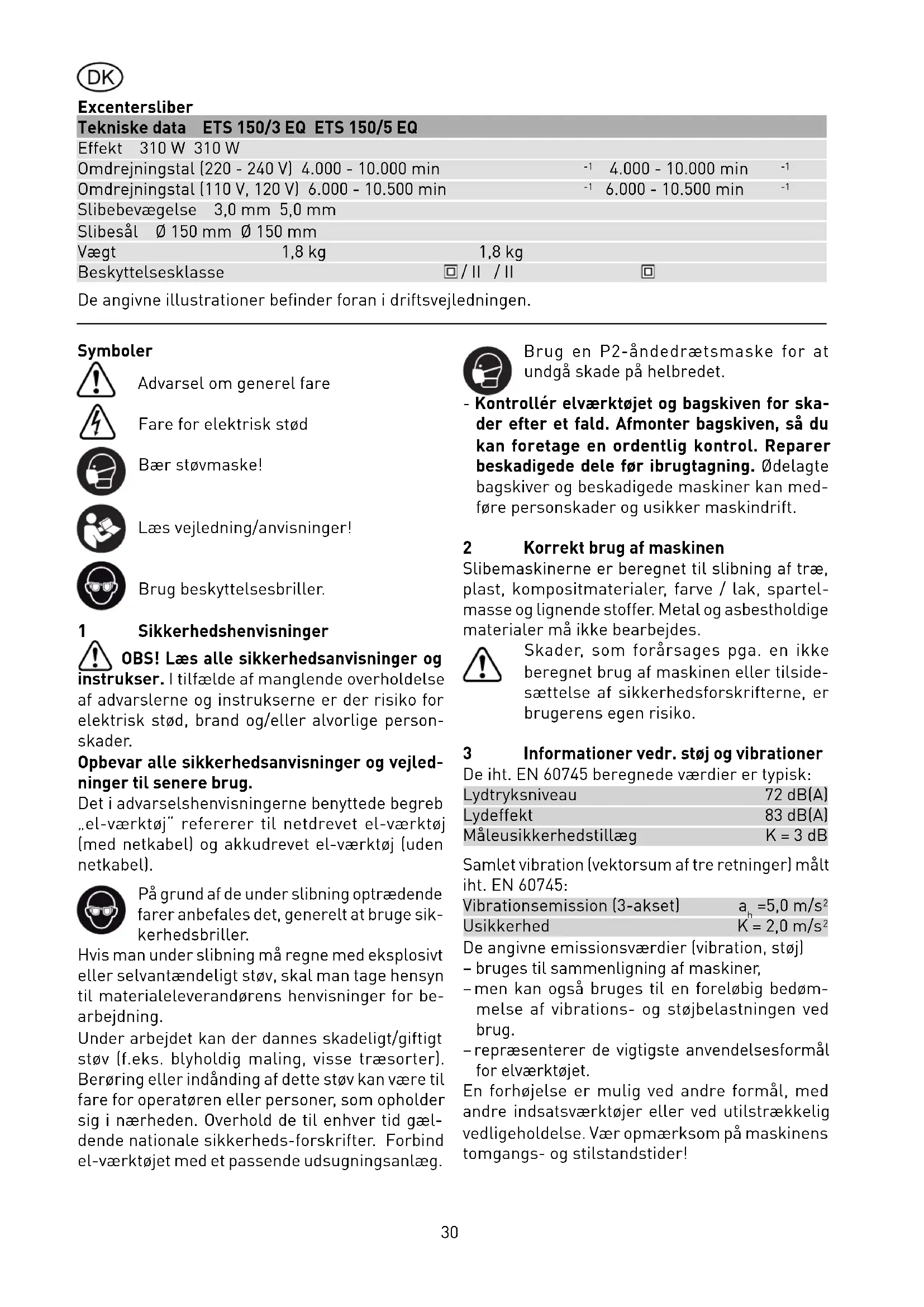

Slibebevægelse 3,0 mm 5,0 mm Slibesål Ø 150 mm Ø 150 mm Vægt 1,8 kg 1,8 kg Beskyttelsesklasse / II / II De angivne illustrationer befi nder foran i driftsvejledningen. Symboler Advarsel om generel fare Fare for elektrisk stød Bær støvmaske! Læs vejledning/anvisninger! Brug beskyttelsesbriller. 1 Sikkerhedshenvisninger OBS! Læs alle sikkerhedsanvisninger og instrukser. I tilfælde af manglende overholdelse af advarslerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige person- skader. Opbevar alle sikkerhedsanvisninger og vejled- ninger til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel). På grund af de under slibning optrædende farer anbefales det, generelt at bruge sik- kerhedsbriller. Hvis man under slibning må regne med eksplosivt eller selvantændeligt støv, skal man tage hensyn til materialeleverandørens henvisninger for be- arbejdning. Under arbejdet kan der dannes skadeligt/giftigt støv (f.eks. blyholdig maling, visse træsorter). Berøring eller indånding af dette støv kan være til fare for operatøren eller personer, som opholder sig i nærheden. Overhold de til enhver tid gæl- dende nationale sikkerheds-forskrifter. Forbind el-værktøjet med et passende udsugningsanlæg. Brug en P2-åndedrætsmaske for at undgå skade på helbredet. - Kontrollér elværktøjet og bagskiven for ska- der efter et fald. Afmonter bagskiven, så du kan foretage en ordentlig kontrol. Reparer beskadigede dele før ibrugtagning. Ødelagte bagskiver og beskadigede maskiner kan med- føre personskader og usikker maskindrift. 2 Korrekt brug af maskinen Slibemaskinerne er beregnet til slibning af træ, plast, kompositmaterialer, farve / lak, spartel- masse og lignende stoffer. Metal og asbestholdige materialer må ikke bearbejdes. Skader, som forårsages pga. en ikke beregnet brug af maskinen eller tilside- sættelse af sikkerhedsforskrifterne, er brugerens egen risiko. 3 Informationer vedr. støj og vibrationer De iht. EN 60745 beregnede værdier er typisk: Lydtryksniveau 72 dB(A) Lydeffekt 83 dB(A) Måleusikkerhedstillæg K = 3 dB Samlet vibration (vektorsum af tre retninger) målt iht. EN 60745: Vibrationsemission (3-akset) a

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig bedøm- melse af vibrations- og støjbelastningen ved brug. – repræsenterer de vigtigste anvendelsesformål for elværktøjet. En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer eller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tomgangs- og stilstandstider!31 4 Elektrisk tilslutning og idrifttagning

ADVARSEL Fare for ulykke, hvis maskinen kører med ikke tilladt spænding eller frekvens. - Forsyningsspændingen og strømkildens fre- kvens skal stemme overens med angivelserne på maskinens typeskilt. - I Nordamerika må der kun bruges Festool-ma- skiner med en spændingsangivelse på 120 V. Kontakten (1.2) tjener som Tænd/Sluk-kontakt. For kontinuerlig drift kan kontakten fastlåses ved hjælp af den sidlige låseknap (1.3). Når denne knap trykkes påny udløses arreteringen. Kun i forbindelse med ETS 150/3 EQ, ETS 150/5 EQ: For tilslutning og frakobling af netkablet se fi gur

5 Elektronisk styring Slibemaskinen ETS 150/3 EQ,ETS 150/3 E, ETS 150/5 EQ, ETS 150/5 E er udstyret med en elektronisk styring, med hvilken omdrejningstallet kan varieres trinløst. Dette muliggør at tilpasse slibehastigheden op- timalt til materialet (se kapitel 9). Omdrejningstallet kan indstilles v. hj. a. stillehjulet (1.1). 6 Støvsugning FORSIGTIG Støv kan være sundhedsfarligt eller forårsage allergiske reaktioner!

• Tilslut altid maskinen til en udsugning.

• Brug åndedrætsværn ved støvende arbejde.

6.1 Turbofi lter (Til dels tilbehør)

Slibestøvet afsuges gennem dertil beregnede åbninger i slibesålen (1.13) og opfanges i et tur- bofi lter (1.5). Når turbofi ltret er så meget fyldt, at slibe-effekten bliver ringere, skal fi ltret skiftes. Montering af turbofi lter - Turbofi ltrets forreste papdel sættes med tæt- ningslæben (1.4) på fi lterholderens indsug- nings-studs (1.9), - den bageste papdel sættes med slidsen (1.6) på fi lterholderens holderibbe (1.7), - fi lterholderen sættes med åbningen (1.11) på maskinens udblæsningsstuds (1.12) indtil an- slag og klemmes fast med drejeknappen (1.10).

6.2 Afsugning med støvsuger

For at undgå hyppige fi lterskift, kan man i stedet for at benytte sig af selvafsugningen tilslutte en Festool-støvsuger. Dertil tilsluttes støvsugerens sugeslange (Ø 27 mm (1.8)) på maskinens udblæsningsstuds (1.12). 7 Valg og montering af slibetallerken

Afhængig af overfl aden, kan maskinen udstyres med tre forskellig hårde slibetallerkener. Hård: Grov slibning af fl ader, slibning af kanter. Blød: Universelt for grov og fi n slibning af fl ader og hvælvede overfl ader. Superblød: Finslibning af formdele, hvælvede fl ader, radier. Må ikke bruges til kanter!

Slibetallerkenen og værktøjsholderen på maski- nen er udstyret med en formtilpasset optagelse (2.1). FORSIGTIG Fare for kvæstelser!

• Før De fastskruer slibetallerkenen, bør De være opmærksom på, at slibetallerkenen er korrekt placeret i optagelsen.

• For en sikkerheds skyld må kun originale slibetallerkener fra Festool monteres. 8 Påsætning af slibepapir Anvend kun originale Festool slibemidler! På Stickfix-slibesålen kan man hurtig påsætte de passende Stickfi x-slibepapirer og Stickfi x- slibelærred. De selvholdende slibemidler (1.14) trykkes kun på slibesålen (1.13) og fastholdes sikkert af den burrede Stickfi x-slibesål. 9 Arbejdshenvisninger Overbelast ikke maskinen ved at trykke for hårdt under slibningen! De bedste resultater opnås, hvis man arbejder med jævnt og kontinuerligt tryk. Med ETS 150/3 EQ, ETS 150/3 E opnår man de bed- ste overfl ade-kvaliteter ved lavt materialeaftag. ETS 150/5 EQ, ETS 150/5 E giver en god overfl a- dekvalitet ved højt materialeaftag. Slibeeffekten og -kvaliteten er i høj grad afhængig32 af det anvendte slibemiddel. Festool har passende slibemidler for alle tilfælde (se Festool-kataloget eller på internettet under „www.festool.com“). For maskiner med elektronik anbefaler vi føl- gende indstillinger på stillehjulet (1.1): Stillehjul trin - Slibearbejder 5-6 - Slibning med maks. omdrejning - Afslibning af gamle farvelag - Slibning af træ og fi nér før lakering - Slibning af laklag på fl ader før næste lakering 4-5 - Slibning af tyndt lag grunderingslak - Slibning af træ, med slibelærred - Kantslibning af træ - Glatslibning af grunderede træfl ader 3-4 - Slibning af massive trækanter og fi nérkanter - Slibning i kanter på vinduer og døre - Slibning af laklag på kanter før næste lakering - Grundslibning af trævinduer, med slibelærred - Glatslibning af træoverfl ader før bejdsning, med slibelærred - Afslibning af bejdsede fl ader, med slibelærred - Afslibning af overfl ødig kalkpasta, med slibe- lærred 2-3 - Slibning af bejdsede fl ader, med slibelærred - Renslibning af kanter i trævinduer, med slibe- lærred 1-2 - Slibning af bejdsede kanter - Slibning af temroplastiske kunststoffer. 10 Slibesål-bremse For at forhindre, at slibesålen kører ukontrolleret op i omdrejningstallet, bliver denne bremset ved hjælp af en manchet (2.2). Manchetten vil slide hen af vejen og bår derfor udskiftes til en ny (best.nr. 453 388) når bremse- virkningen bliver ringere. Efter brug trækkes Stickfi x-slibepapiret ganske enkelt af igen. 11 Service og vedligeholdelse

• Træk altid netstikket ud af stikkontakten før arbejde på maskinen.

• Vedligeholdelses- og reparationsarbejder, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværksted. For at sikre en korrekt luftcirkulation skal køle- luftåbningerne i motorkabinettet altid være frie og rene. Kundeservice og reparationer må kun udføres af producenten eller ser- viceværksteder: Nærmeste adresse fi nder De på: www.festool.com/Service EKAT

Brug kun originale Festool-re- servedele! Best.-nr. finder De på: www.festool.com/Service 12 Bortskaffelse Elværktøj må ikke bortskaffes med almindeligt husholdningsaffald! Maskiner, tilbehør og embal- lage skal tilføres en miljøvenlig form for genbrug! Overhold de gældende nationale regler. Kun EU: I henhold til det europæiske direktiv 2002/96/EF skal brugt el-værktøj indsamles sær- skilt og tilføres en miljøvenlig form for genbrug. Informationer om REACh: www.festool.com/reach 13 Tilbehør Bestillingsnumrene for tilbehør og værktøj kan du fi nde i dit Festool-katalog eller på internettet under ”www.festool.com”.33 Eksentersliper Tekniske data ETS 150/3 EQ ETS 150/5 EQ
