BRUGSANVISNING RO 150 FEQPlus FESTOOL

2 Sakerhetsanvisningar

6.1 Koppla Till/Fræn

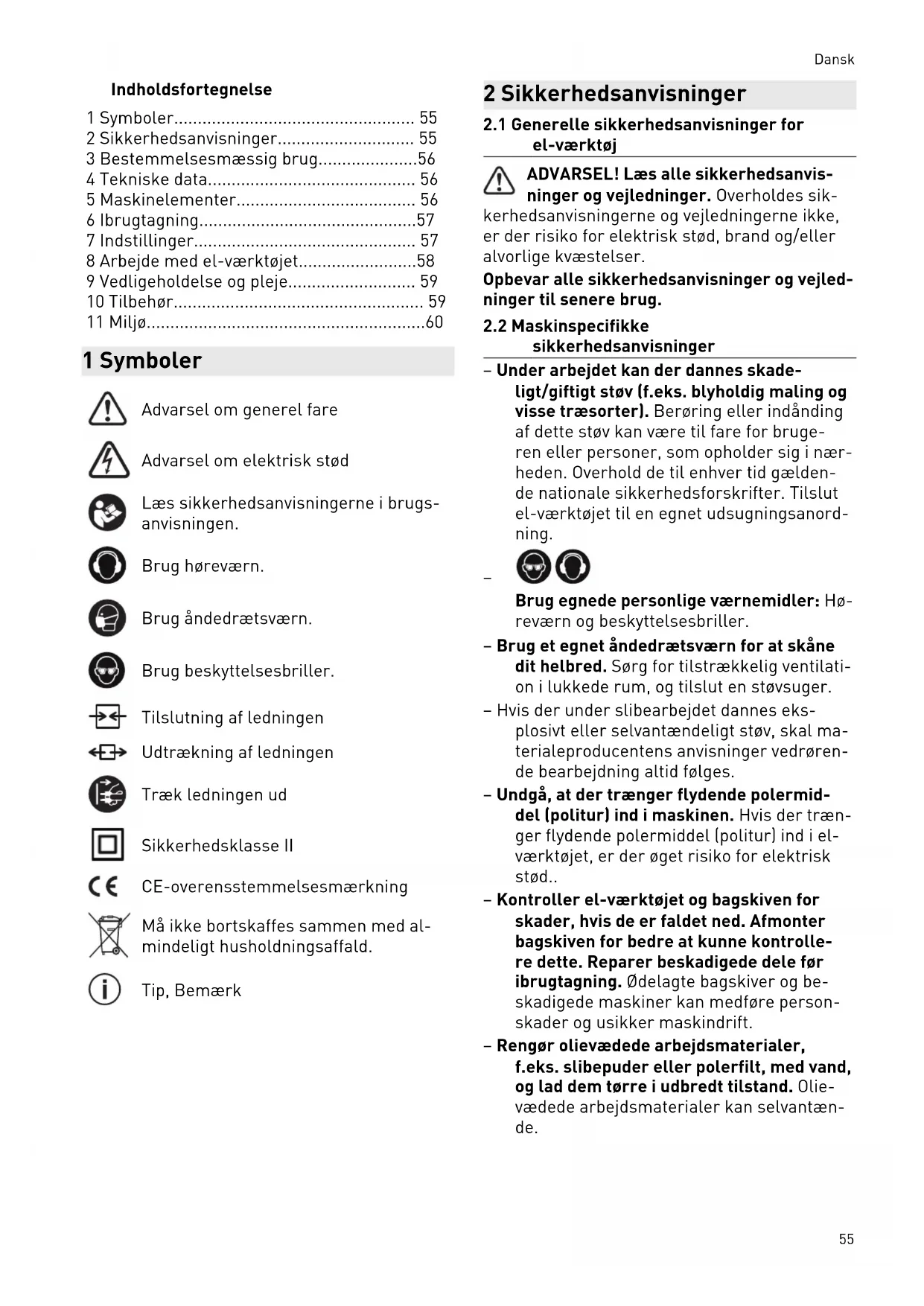

1 Symboler. 55
2 Sikkerhedsanvisninger. 55
3 Bestemmelsemaessig brug. 56
4 Tekniske data. 56
5 Maskinelementer. 56
6 Ibrugtagning. 57
7 Indstillinger 57
8Arbejde med el-vaerktoget. 58
9Vedligeholdelse og pleje. 59
10 Tilbehør. 59
11Milj0. 60

1 Symboler

Advarsel om elektrisk stød

Laes sikkerhedsanvisningerne i brugsanvisingen.

Brug horeværn.

Brug andedrætsværn.

Brug beskyttelsesbriller.

Tilslutning af ledningen

Udtraekning af ledningen

Træk ledningen ud

Sikkerhedsklasse II

CE-overensstemmelsesmærkning

Ma'ike bortskaffes sammen med al-mindeligt husholdningsaffald.

Tip, Bemaerk

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktj

ADVARSEL! Læs alle sikkerhedsanvis-ninger og vegledninger. Overholds sik

kerhedsanvisningerne og vegledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vegledninger til senere brug.

2.2 Maskspecifikke

sikkerhedsanvisninger

• Under arbejdet kan der dannes skadel-ligt/giftigt stov (f.eks. blyholdig maling og visse traesorter). Beroring erler indanding af dette stov kan vare til fare for bruge-ren eller personer, som opholder sig i nær-heden. Overhold de til enhver tid gaelden-de nationale sikkerhedsforskrifter. Tilslut el-varktjet til en egnet udsugningsanord-ning.

一

Brug egnede personlige værnemidler: Hø- reværn og beskyttelsenbriller.

• Brug et egnet Åndedrætsværn for at skåne dit helbred. Sørg for tilstrækkelig ventilation i lukkede rum, og tilslut en støvsuger.
• Hvis der under slibearbejdet dannes eksplosivt eller selvantaendeligt stov, skal materialeproducentens anvisninger vedrørende bearbejdning altid flegs.
• Undgå, at der trænger flydende polermiddel (politur) ind i maskinen. Hvis der trænger flydende polermiddel (politur) ind i elværktøjet, er der øget risiko for elektrisk stød..
• Kontroller el-værktøjet og bagskiven for skader, hvis de er faldet ned. Afmonter bagskiven for bedre at kunne kontrlere dette. Reparer beskadigede dele foribrugtagning. Ødelagte bagskiver og beskadigede maskiner kan medføre personskader og usikker maskindrift.
• Rengør olievædede arbejdsmaterialer, f.eks.的比例puler, med vand, og lad dem tørre i udbredt tilstand. Olievædede arbejdsmaterialer kan selvantaende.

2.3 Blandet stov med metalpartikler og slibning af fugtige overflader

! Af sikkerhedsmæssige grunde skal du ved blandet stov med metalpartikler (f.eks. lakslijnigpa biler) og ved slibning af fugtige overflader traffe følgende foranstaltninger:

• Etabler tilslutning via en fejlstrømsafbryder (FI-, PRCD-afbryder).
• Slut maskinen til en egnet støvsuger.

• Rengør regelmæssigt maskinen for støvaf-lejringer i motorhuset ved hjælp af støvsugeren.

• Brug beskyttelsesbriller!

2.4 Emissionsværdier

Værdierne, som er beregnet i henhold til EN 62841, er typisk:

Lydtrykniveau L

$$ \mathrm {p} _ {\mathrm {A}} = 8 5 \mathrm {d B} (\mathrm {A}) $$

Lydeffektniveau L

$$ \mathrm {w} _ {\mathrm {A}} = 9 6 \mathrm {d B} (\mathrm {A}) $$

Usikkerhed K = 3 dB

FORSIGTIG

Stojemissioner ved arbejde med el-værktø-jet kan medfrole horeskader.

Brug horeværn.

Vibrationsemissionsværdi a_h (vektorsum fra tre retninger) og usikkerhed K malt iht. EN 62841:

a_h[m / s^2]K[m / s 2]

Finslibning 5,0 2,0

De angivne emissionsværdier (vibration, stoj)
bruges tilSAMmenligningafmaskiner,
- men kan også bruges til en foreløbig bedømmelse af vibrations- og stjbelastningen ved brug
- og repræsenterer de vigtigste anvendelsesformål for el-værktøjet.

FORSIGTIG

Emissionsværdierne kan afvige fra de an-givne værdier. Dette afhænger af, hvordan værktøjet anwendes, og hvilken type emne der bearbejdes.

Vurder den faktiske belastning igennem hele driftscyklussen.
Alt after den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren.

3 Bestemmelsesmæssig drug

Slibemaskinerne er beregnet til slabning af træ, kunststof, kompositmaterialie, maling/lak, spartelmasse og lignende materialer. Ved blandet stov med metalpartikler (f.eks. lakslibning på biler) og ved slabning af fugtige overflader skal der overholdes særlige sikkerhedsanvisninger. Slibemaskinerne er ikke beregnet til ren metalslibning. Asbestholdigt materiale ma ikke bearbejdes.

Ved jeg-vestemmelsesmaessig anvendelse hæfter brugeren.

4 Tekniske data

Excentersliber RO 150 FAQ

Ydelse 720 W
Omdrejningstal excen-trisk	3300 - 6800 min-1
Omdrejningstal ROTEX	320 - 660 min-1
Slidebevgelse	5,0 mm
FastFix bagskive	Ø 150 mm
Vægt	2,3 kg

5 Maskinelementer

[1-1] Udsugningsstuds
[1-2] Hastighedsregulering
[1-3] Motorhus
[1-4] Taend/sluk-knap
[1-5] Omskifter
[1-6] Gearhoved
[1-7] Bagskive
[1-8] Spindelstop

De angivne illustrationer findes i tillaegget til brugsanvisingen.

6 Ibrugtagning

ADVARSEL

Ikke-tilladt spænding ella frekvens! Fare for ulykke

Forsyningsspændingen og strømkildens frekvens skal stemme overens med angi- velserne på typeskittet.
- I Nordamerika må der kun bruges Fest stool-maskiner med spændingsangivelsen 120V / 60Hz

FORSIGTIG

Opvarmning af plug it-tilslutningen, hvis bajonetlukningen ikke er lately welt.

Fare for forbending

För du tænder for el-værktøjet, skal du for-sikre dig om, at bajonetlukningen på led-ningen er lukket og låst helt.

Tilslutning og udtrækning af netledningen, se figur [2].

6.1 Taend/sluk

Tænd-/sluk-knappen kan kun betjenes, när omskifteren [1-5] er i indgrep i en position.
Ved strømsvigt eller när stikket er trukket ud, skal tænd/sluk-knappen omgående sættes på Fra. Derved forbhindres en ukontrolleret genstart.

7 Indstillinger

ADVARSEL

Risiko for kvæstelser, elektrisk stød

• Træk altid stikket ud af stikkontakten for arbejde på maskinen!

7.1 Elektronik

Elværktøjet har en elektronisk fuldbølgefunktion med følgende egenskaber:

Bld opstart

Den elektronisk regulerede blode opstart sør-ger for rykfri start af el-værktoget. På grund af den begraensede startstrøm.springer alminde-lige sikringer ikke.

Hastighedsregulering

Omdrejningstallet kan indstilles trinløst med indstillingshjulet [1-2] i omdrejningstalområdet (se kapitel 4). På den på kan slibehastigheden indstilles optimalt til det pagældende materiale.

Motoromdrejningstallet holds konstant ved hjælp af elektronikken. Derved holds en jævn skærehestighed ogsa under belastning.

Temperatursikring

Strømtilførslen og omdrejningstallet reduceres i tilfælde af en for høj motortemperatur. El-veerktøjet kører med nedsat effekt, sa motoren kan kole af hurtigst muligt. Efter afkøling kører el-veerktøjet automatisk op i omdrejninger igen.

7.2 Indstilling af的利益概念

Med omskifteren [1-5] kan der vaelges mellem to forskellige slibebevægelser.

i Der kan kun skiftes bevægelse, nar bagskiven stär stille, da omskifteren er latent under driften.

Finslibning - excenterbevægelse

Denne indstilling vælges ved slibning med ringe afdrift, og nar der skal opnås en overflade uden spor (finslib- ning).

Grovslibning, polering - ROTEX-kurvebane

Rotex-kurvebanen er en kombination af roterende bevægelse og excenterbevægelse. Denne indstilling vælges ved slibning med stor afrift (gro

7.3 Skift af bagskive/polerbagskive

Valg af bagskive

Alt after den overflade, der skal bearbejdes, kan el-værktoget udstyres med tre bagskiver hver af forskelligHardhed.

Superblod: Finslibning på formdele, buede overflader, radier. Bruges ikke på kanter!

Montering

Med FastFix-systemet kan bagskiven skiftes\ unden værktøj:

• Skub omskifteren [1-5] til højre over på ROTEX.

Dansk

FORSIGTIG! Spindelstoppet mä kun aktiveres, när spindlen stär stille. Motoren mä..., tändes, när spindelstop er trykket ind.

-Hold spindelstoppet [1-8] inde, og drej bagskiven [1-7] af spindlen (hjregevind).
-Hold spindelstoppet [1-8] inde, og skru den nye bagskive [1-7] pa (gummimanchetten [3-2] skal vare korrekt monteret!).

7.4 Fastgorelse af slibetilbehør med StickFix

Det er hurtigt og let at fastgore StickFix slabepapir og StickFix slabefilt pa StickFix bagskiver.

Tryk det selvhæftende slibetilbehør fast pa bagskiven [1-7].

Risiko for personskader! Skift bagskive,\ när slibetilbehøret ikke længere sidder

godt fast.

7.5 Fastgorelse af polertilbehør

For at undgå skader må PoliStick-poleringstilbehør (svampe, filt, lammeskind) kun anvendes sammen med den specielle polerbagskive, der monteres på maskinen i stedet for en alminde-lig bagskive. PoliStick-poleringstilbehøret trykke helt,enkelt fast på polerbagskiven,lige som StickFix-slibetilbehør, og trækkes nemt af igen after brig.

7.6 Udsugning [4]

ADVARSEL

Arbejd aldrig Eden udsugning.
Overhold nationale bestemmelier.

Pá udsugningsstudserne [4-1] kan der tilsluttes en Festool stovsuger med en udsugnings-slangediameter pá 27 mm.

Anbefaling: Brug en antistatisk udsugningslange! Derved er det muligt at reducere den elektriske opladning.

Udsugningsadapter

Udsugningsadapteren [4-3] kan tages af ved polering.

Afmontering af udsugningsadapter

Tryk på oplåsningstasten [4-2], og træk ud-sugningsadapteren bagud og af.

Afmontering af udsugningsadapter

Nár udsugningsadapteren skal sættes paigen, skal den sættes i og skubbes ned bagskiven, indtil oplåsningstasten gär i indgreb.

7.7 Kantbeskyttelse (Protector) [5]

Kantbeskyttelsen [5-1] forbindrer bagskivens kant i atkommen beroring med en flade (f.eks.ved slibning lungs en væg ell er et vindue), hvilket ville resultere i tilbageslag af maskinen.

Montering

Skub kantbeskyttelsen på maskinen, sä den gär i indgreb (se figur [5]).

8 Arbejde med el-værktøjet

ADVARSEL

Risiko for personskader

Fastgør emnet, sa det ikke kan bevæge sig under bearbejdningen.

Før start

• Overbelast ikke maskinen ved at trykke for hårdt på den! Du opnär det bedste landslide, hvis du arbejder med et moderat tryk på maskinen. Slibeydelsen og -kvaliteten afhænger Först og fremmest af et korrekt valg af sibemidler.
• Hold fast i maskinen med begge hænder på henholdsvis motorhuset [1-3] og gearhovedet [1-6] for at kunne føre maskinen på sikker vis.
• Skivens skum bliver skør som følgge af ældning. Kontroller skivens skum, for arbejdet pâbegyndes.

i Tabel A og B viser de anbefalede indstillinger for forskellige slide- og polereopgaver.

8.1 Tabel A - slimning

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Træk altid stikket ud af stikkontakten for alle service- og vedligeholdelsesarbejder!
- Vedligeholdses- og reparationsarbejde, der kræver, at motorhuset abnes, mA kun foretages af et autoriseret serviceværksted.

Kundeservice og reparation ma kun udfores af producenten aller serviceværksteder. Brug kun originale reservedele fra Festool.

Yderligere oplysninger: www.festool.dk/service

For at sikre luftcirkulationen skal koleluftabningerne i motorhuset altid holds frie og rene. Maskinen er udstyret med specialkul, der kobler automatisk fra. När disse er slidt, foretages en automatisk strømafbrydelse, og maskinen standses.

9.1 Bagskivebremse

Gummimanchetten [3-2] forbindrer, at bagski-ven drejer ukontrolleret opad ved excenterbevægelsen (finslibning). Da manchetten slides med tiden, skal den udskiftes med en ny, nar fremsevirkningen aftager.

10 Tilbehør

Anvend udelukkende originale bag- og poler-bagskiver fra Festool. Anvendelse af ringere

Dansk

bag- og polerbagskiver kan medføre betydelig ubalance, sa arbejdets kvalitet forringes, og maskinen slides mere.

Bestillingsnumre til tilbehør og maskiner finder du på www.festool.dk.

10.1 Montering af ekstra händgreb [5]

Det ekstrahandgreb [5-3] kan skrues fast pa gearhovedets venstre eller hore side after eget valg.

Kuglehandtaget [5-2] (til dels tilbehør) gør det muligt at polere og splice uten at blive træt ved langvarigt arbejde.

• Skub kuglehändtaget ind på elværktøjets føringsnot [5-4], indtil dengars indgreb.

11 Miljo

Maskinen ma ikke bortskaffes med al-mindeligt husholdningsaffald! Udstdyr, tilbehør og emballage skal bortskaffes

miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskritter skal overholds.

Iht. Europa-Parlamentets og Rådets direktiv om affald af elektrisk og elektronisk udstyr (WEEE) og implementering i national lovgivning skal brugte el-apparater indsamles separat og genbruges på en miljøvenligmxde.

Du finder oplysninger om indsamlingsstederne
på www.festool.com/environment.

Oplysninger om kritiske stoffer:

www.festool.dk/reach
