BRUGSANVISNING ETSC 125 3 0 ISet FESTOOL

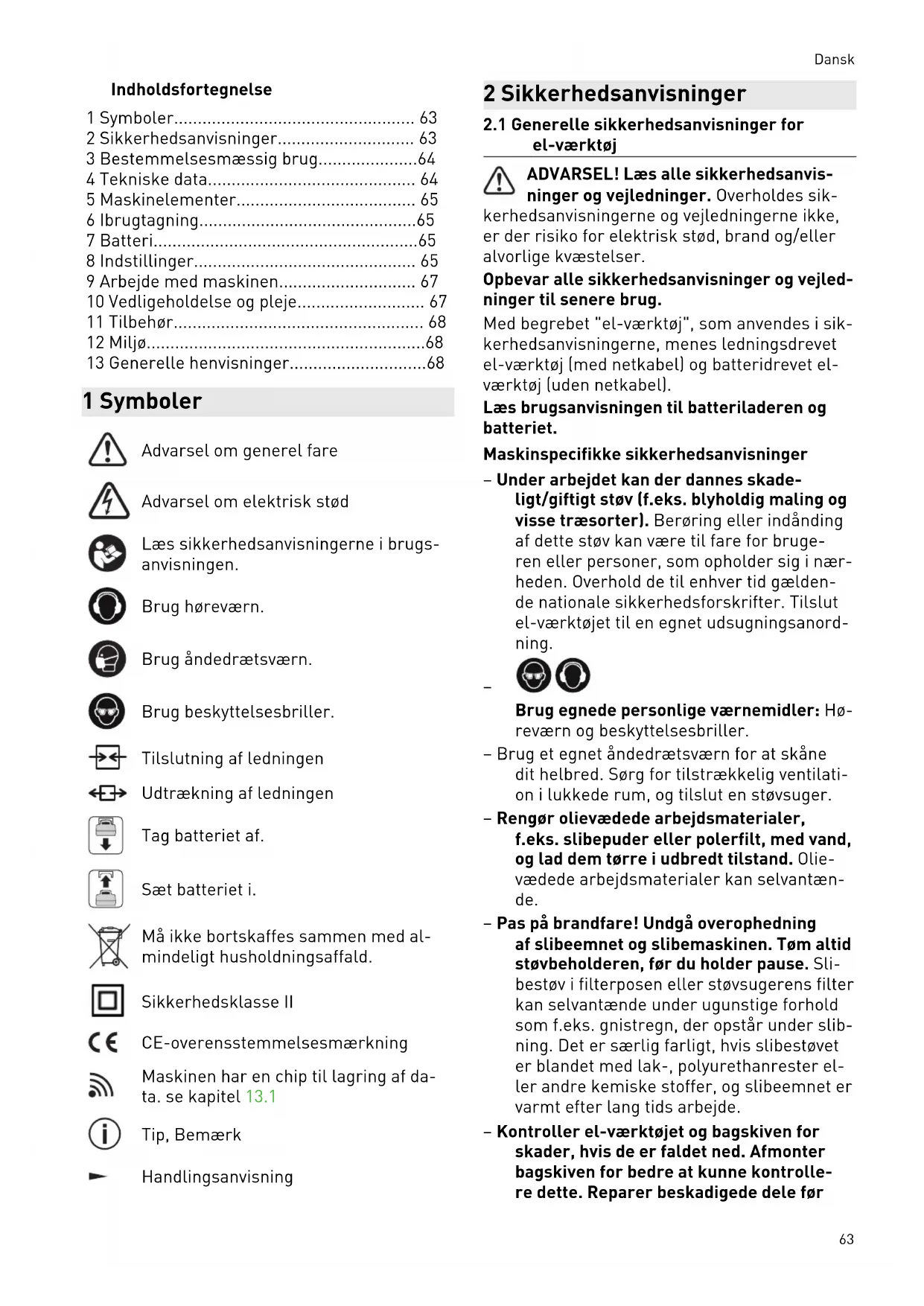

• ja logot ovat rekiste röityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä. Suomi 62Indholdsfortegnelse 1 Symboler p. 63
• 2 Sikkerhedsanvisninger p. 63
• 3 Bestemmelsesmæssig brug p. 64
• 4 Tekniske data p. 64
• 5 Maskinelementer p. 65
• 6 Ibrugtagning p. 65
• 7 Batteri p. 65
• 8 Indstillinger p. 65
• 9 Arbejde med maskinen p. 67
• 10 Vedligeholdelse og pleje p. 67
• 11 Tilbehør p. 68
• 12 Miljø p. 68
• 13 Generelle henvisninger 1 Symboler Advarsel om generel fare Advarsel om elektrisk stød Læs sikkerhedsanvisningerne i brugs anvisningen. Brug høreværn. Brug åndedrætsværn. Brug beskyttelsesbriller. Tilslutning af ledningen Udtrækning af ledningen Tag batteriet af. Sæt batteriet i. Må ikke bortskaffes sammen med al mindeligt husholdningsaffald. Sikkerhedsklasse II CE-overensstemmelsesmærkning Maskinen har en chip til lagring af da ta. se kapitel13.1 Tip, Bemærk Handlingsanvisning 2 Sikkerhedsanvisninger p. 68

2.1 Generelle sikkerhedsanvisninger for

el-værktøj ADVARSEL! Læs alle sikkerhedsanvis ninger og vejledninger. Overholdes sik kerhedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsanvisninger og vejled ninger til senere brug. Med begrebet "el-værktøj", som anvendes i sik kerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el- værktøj (uden netkabel). Læs brugsanvisningen til batteriladeren og batteriet. Maskinspecifikke sikkerhedsanvisninger – Under arbejdet kan der dannes skade ligt/giftigt støv (f.eks. blyholdig maling og visse træsorter). Berøring eller indånding af dette støv kan være til fare for bruge ren eller personer, som opholder sig i nær heden. Overhold de til enhver tid gælden de nationale sikkerhedsforskrifter. Tilslut el-værktøjet til en egnet udsugningsanord ning.

Brug egnede personlige værnemidler: Hø reværn og beskyttelsesbriller. – Brug et egnet åndedrætsværn for at skåne dit helbred. Sørg for tilstrækkelig ventilati on i lukkede rum, og tilslut en støvsuger. – Rengør olievædede arbejdsmaterialer, f.eks. slibepuder eller polerfilt, med vand, og lad dem tørre i udbredt tilstand. Olie vædede arbejdsmaterialer kan selvantæn de. – Pas på brandfare! Undgå overophedning af slibeemnet og slibemaskinen. Tøm altid støvbeholderen, før du holder pause. Sli bestøv i filterposen eller støvsugerens filter kan selvantænde under ugunstige forhold som f.eks. gnistregn, der opstår under slib ning. Det er særlig farligt, hvis slibestøvet er blandet med lak-, polyurethanrester el ler andre kemiske stoffer, og slibeemnet er varmt efter lang tids arbejde. – Kontroller el-værktøjet og bagskiven for skader, hvis de er faldet ned. Afmonter bagskiven for bedre at kunne kontrolle re dette. Reparer beskadigede dele før Dansk 63ibrugtagning. Ødelagte bagskiver og be skadigede maskiner kan medføre person skader og usikker maskindrift. – Ved anvendelse af longlife-filterposen kan der opstå statisk elektricitet. Brug altid en antistatisk støvsugerslange (AS) sammen med el-værktøjet. Et let elektrisk stød kan forskrække lidt og forstyrre opmærksom heden, så der opstår et uheld. – Brug kun netadapteren med denne maski ne. – Brug kun netadapteren med et originalt plug it-kabel fra Festool. – Akku el-værktøjet må kun benyttes med de passende batterier og ikke med en strømforsyning. Brug ikke batteriladere fra andre leverandører til at oplade bat terierne. Brug af tilbehør, der ikke er god kendt af producenten, kan medføre elek trisk stød og/eller alvorlige ulykker.

2.2 Blandet støv med metalpartikler og

slibning af fugtige overflader Af sikkerhedsmæssige grunde skal du ved blandet støv med metalpartikler (f.eks. lakslib ning på biler) og ved slibning af fugtige overfla der træffe følgende foranstaltninger: – Etabler tilslutning via en fejlstrømsafbryder (FI-, PRCD-afbryder). – Slut maskinen til en egnet støvsuger. – Rengør regelmæssigt maskinen for støvaf lejringer i motorhuset ved hjælp af støvsu geren. – Brug beskyttelsesbriller!

2.3 Emissionsværdier

Værdierne, som er beregnet i henhold til EN62841, er typisk: Lydtrykniveau L

FORSIGTIG Støj, der opstår ved arbejdet Beskadigelse af hørelsen ► Brug høreværn. Vibrationsemissionsværdi a

(vektorsum fra tre retninger) og usikkerhed K målt iht. EN62841: Vibrationsemissionsværdi (3‑ak set)

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig be dømmelse af vibrations- og støjbelastnin gen ved brug – og repræsenterer de vigtigste anvendel sesformål for el-værktøjet.

FORSIGTIG Emissionsværdierne kan afvige fra de an givne værdier. Dette afhænger af, hvordan værktøjet anvendes, og hvilken type emne der bearbejdes. ► Vurder den faktiske belastning igennem hele driftscyklussen. ► Alt efter den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren. 3 Bestemmelsesmæssig brug Slibemaskinerne er beregnet til slibning af træ, kunststof, kompositmateriale, maling/lak, spartelmasse og lignende materialer. Metal og asbestholdige materialer må ikke bearbejdes. Ved blandet støv med metalpartikler (f.eks. lak slibning på biler) og ved slibning af fugtige overflader skal der overholdes særlige sikker hedsanvisninger (se kapitel2.2). Af hensyn til den elektriske sikkerhed må sli bemaskinerne ikke blive fugtige eller anvendes i fugtige omgivelser. Slibemaskinerne må kun bruges til tørslibning. El-værktøjet er egnet til brug sammen med Fe stool batterier fra serien BP af samme spæn dingsklasse. 4 Tekniske data Akku excentersliber ETSC 125Li Spænding 18-20 V Omdrejningstal (ubelastet) 6000 - 10000 o/min Slibebevægelse 2,0 mm Bagskive D 125 mm Vægt (uden batteri, med bagskive) 1 kg Dansk 645 Maskinelementer [1-1] Tænd/sluk-knap [1-2] Knap til frigørelse af batteriet [1-3] Kapacitetsindikator [1-4] Batteri [1-5] Udsugningsstuds [1-6] Hastighedsregulering [1-7] Gummimanchet [1-8] Bagskive [1-9] Kantbeskyttelse (Protector) [1-10] Greb (isolerede gribeflader) [1-11] Netadapter med plug it-tilslutning* [1-12] Plug it-kabel* [1-13] Longlife-støvpose

• ikke ved alle leverede varianter De angivne illustrationer findes i tillægget til brugsanvisningen. 6 Ibrugtagning

Kontakten[1-1] fungerer som tænd/sluk-knap (I = TIL, 0 = FRA). Hvis batteriet er tomt, der opstår en strømafbrydelse, eller stikket trækkes ud, skal tænd/sluk-knappen straks sættes på sluk. Det forhindrer en ukontrolleret gen start. 7 Batteri Kontrollér, at batteriinterfacet er rent, inden batteriet sættes i. En tilsmudsning af batteriin terfacet kan hindre korrekt kontakt og føre til skader på kontakterne. En påvirket kontakt kan resultere i overophed ning og beskadigelse af maskinen. [2b] Tag batteriet af. [2a]

lick Sæt batteriet i, til det går i ind greb. Yderligere information om batterilader og batteri med kapacitetsindikator findes i brugsanvisningerne til batteriladeren og batteriet.

ADVARSEL Ikke-tilladt spænding eller frekvens! Fare for ulykke ► Forsyningsspændingen og strømkildens frekvens skal stemme overens med angi velserne på typeskiltet. ► I Nordamerika må der kun bruges Festool- maskiner med spændingsangivelsen 120 V/60 Hz. Netadapteren (til dels tilbehør) gør det muligt at anvende akku sliberen som eldrevet slibe maskine for at sikre en permanent strømforsy ning. Støvsugerens startautomatik kan anven des i forbindelse med netadapteren. På ældre støvsugere aktiveres startauto matikken eventuelt først under belastning og ikke i tomgang på grund af en lavere optagen effekt. ► Indsæt netadapteren[3a] ► Forbind netadapteren med plugit-kab let[3b] ► Løsn netadapteren[3c] ► Løsn netadapteren fra plug it-kablet[3d]

FORSIGTIG Opvarmning af plugit-tilslutningen, hvis ba jonetlukningen ikke er låst helt Fare for forbrænding ► Før du tænder for el-værktøjet, skal du for sikre dig om, at bajonetlukningen på led ningen er lukket og låst helt. 8 Indstillinger

ADVARSEL Risiko for personskader ► Tag batteriet af før alt arbejde på el-værk tøjet.

Blød opstart Den elektronisk regulerede bløde opstart sør ger for rykfri start af el-værktøjet. Temperatursikring For at undgå overophedning af motoren be grænses den optagne effekt ved for høj motor temperatur (f.eks. ved for højt tryk under arbej det). Hvis temperaturen fortsat stiger, frakob Dansk 65les el-værktøjet. Maskinen kan først tændes igen, når motoren er afkølet. Konstant omdrejningstal Det forvalgte omdrejningstal holdes konstant ved hjælp af elektronikken. På den måde opnås en jævn slibehastighed, forudsat at maskinen bruges korrekt (passende kontakttryk). Indstilling af omdrejningstal Omdrejningstallet kan indstilles med indstil lingshjulet[1-6] til mellem 6000 og 10000 o/ min. Ved slibeopgaver anbefaler vi følgende indstil linger af indstillingshjulet[1-6]: Slibeopgaver Trin på indstillingshjul – Slibning med maks. slibeeffekt – Afslibning af gammel maling – Slibning af træ og finér før lakering – Lakmellemslibning på flader

– Slibning af tynde lag forlak – Slibning af træ med slibefilt – Rejfning på trædele – Glatbearbejdning af grundede træ flader

– Slibning af kanter af massivt træ og finér – Slibning af fals på vinduer og døre – Lakmellemslibning på kanter – Grovslibning af naturtrævinduer med slibefilt – Glatbearbejdning af træoverflader før bejdsning med slibefilt – Afrivning eller fjernelse af oversky dende kalkpasta med slibefilt

– Lakmellemslibning på bejdsede fla der – Rensning af vinduesfalse i naturtræ med slibefilt

– Slibning af bejdsede kanter – Slibning af termoplastiske kunststof fer

8.2 Udskiftning af bagskive[4a]

Et optimalt arbejdsresultat kan kun op nås med originalt tilbehør og originale forbrugsmaterialer. Hvis der ikke anvendes ori ginalt tilbehør og originale forbrugsmaterialer, bortfalder garantien. Advarsel! Foretag ingen konstruktions mæssige ændringer indvendigt i maski nen, når denne er åben, og bagskiven er afmon teret. Løsn de fire skruer. Tag bagskiven af. Anbring en ny bagskive. Spænd de fire skruer håndfast (2,5Nm). Bagskivens hårdhedsgrad Alt efter den overflade, der skal bearbejdes, kan maskinen udstyres med forskelligt hårde bagskiver. Blød: Universelt til grov- og finslibning, til plane og buede overflader. Superblød: Finslibning på formdele, buede overflader, radier. Bruges ikke på kanter!

8.3 Fastgør slibetilbehør med StickFix[4b]

Det er hurtigt og let at fastgøre StickFix slibe papir og StickFix slibefilt på StickFix bagskiver. ► Selvklæbende slibetilbehør trykkes på bag skiven. Hvis Stickfix-belægningen ikke sidder så godt fast længere, kan bagskivens tilbe hør løsne sig fra bagskiven og medføre ska der, især når elværktøjet ikke er sat på emnet endnu. Udskift bagskiven!

ADVARSEL Sundhedsfare fra støv ► Støv kan være sundhedsfarligt. Arbejd der for aldrig uden udsugning. ► Vær ved udsugning af sundhedsfarligt støv altid opmærksom på de nationale bestem melser. Integreret udsugning med longlife-støvpose Slibemaskinerne er som standard udstyret med udsugningssystem. Slibestøvet suges ud gen nem udsugningsåbningerne i slibesålen og lan der i støvposen. Montering af støvposen[5] Tilslut støvposen, så den går i indgreb på maskinen. Tøm støvposen, når sugeeffekten aftager. Tryk støvposen sammen ved hjælp af betje ningselementerne. Tag støvposen af. Åbn klappen på støvposen. Dansk 66Tøm støvposen, og bortskaf affaldet. Udsugning med Festool støvsuger Ved længerevarende opgaver med el-værktøjet er det muligt at undgå hyppig tømning af støv posen ved at slutte en Festool støvsuger med en udsugningsslangediameter på 27mm til ud sugningsstudsen[1-5]. Startautomatikken kobler automatisk støvsugeren til, når slibemaskinen tæn des. Startautomatikken fungerer kun sam men med netadapteren eller ved sammen kobling med et Bluetooth

batteri. Hvis el-værktøjet anvendes med en støv suger i batteridrift, reduceres batteriets brugstid. Reduktionen af sugeeffekten nedsætter denne effekt. Ved en høj sugeeffekt kan el-værktøjets føringsegenskaber blive forringet. Reduk tionen af sugeeffekten nedsætter denne effekt. Anbefaling: Brug en antistatisk udsugnings slange! Derved er det muligt at reducere den elektriske opladning.

8.5 Kantbeskyttelse (Protector)[6]

Kantbeskyttelsen[1-9] reducerer, at bagskiven berører en flade med siden af sin omkreds (f.eks. ved slibning langs med en væg eller et vindue), så maskinen derved slår tilbage eller bliver beskadiget. Skub kantbeskyttelsen ind i maskinens not. Lad de to ender på kantbeskyttelsen gå i ind greb til højre og venstre. Løsn de to ender på kantbeskyttelsen. Træk kantbeskyttelsen fremad og af. 9 Arbejde med maskinen

ADVARSEL Risiko for kvæstelser ► Fastgør altid arbejdsemnet på en sådan måde, at det ikke kan bevæge sig under bearbejdningen. Overhold følgende anvisninger: – Overbelast ikke maskinen ved at trykke for hårdt på den! Du opnår det bedste slibe resultat, hvis du arbejder med et moderat tryk på maskinen. Slibeydelsen og -kvalite ten afhænger først og fremmest af et kor rekt valg af slibemidler. – Hold maskinen med en hånd på grebet, så du bedre kan føre maskinen[1-10]. – Skivens skum bliver skør som følge af æld ning. Kontrollér skivens skum, før arbejdet påbegyndes.

9.1 Advarselssignaler

Maskinen slår fra og bipper: ► Sluk for maskinen. Batteriet er afladet. ► Skift batteriet. Maskinen slår fra og bipper ikke: Maskinen er overophedet eller overbelastet. ► Lad maskinen være slukket i 30 sekunder. ► Belast maskinen mindre. Lad maskinen afkøle, hvis maskinens omdrej ningstal ikke opnås herefter. 10 Vedligeholdelse og pleje

ADVARSEL Risiko for kvæstelser, elektrisk stød ► Tag altid batteriet eller netadapteren ud af el-værktøjet før vedligeholdelses- og ser vicearbejde! ► Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværk sted. Kundeservice og reparation må kun udføres af producenten eller ser viceværksteder. Nærmeste adresse findes på: www.festool.dk/service Brug kun originale Festool-re servedele! Artikelnr. findes på: www.festool.dk/service EKAT

For at sikre luftcirkulationen skal køleluftåb ningerne i motorhuset altid holdes frie og rene. Gennemblæs og rens køleluftåbningerne ved faldende effekt eller højere vibrationer. ► Hold kontakterne på el-værktøjet, batterila deren og batteriet rene. Følg anvisningerne, der følger med batte riet, ved vedligeholdelse, pleje, bortskaf felse og transport af batteriet!

10.1 Rengøring af udsugningskanalerne

Vi anbefaler, at udsugningskanalerne i maski nen rengøres, med en lille flad børste eller en stofklud ca. én gang om ugen (især ved slibning Dansk 67af kunstharpiksspartelmasse, ved vådslibning og slibning af gibs.

10.2 Vedligeholdelse af bagskive og

bagskivebremse Gummimanchetten[1-7] strejfer bagski ven[1-8] og forhindrer, at bagskiven får for høje omdrejninger på ukontrolleret vis. Isatte metalstifter gør bagskivebremsen næsten slid fri. Bagskiven kan dog blive nedslidt. Hvis bremsevirkningen aftager, skal bagskiven først kontrolleres for slid og udskiftes om nød vendigt. Udskift en beskadiget gummimanchet. 11 Tilbehør Anvend udelukkende originale bag- og poler bagskiver fra Festool. Anvendelse af ringere bag- og polerbagskiver kan medføre betydelig ubalance, så arbejdets kvalitet forringes, og maskinen slides mere. Bestillingsnumrene til tilbehør og maskiner fin der du på www.festool.dk. 12 Miljø Maskinen må ikke bortskaffes med al mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal gen brugsstation. Gældende nationale forskrifter skal overholdes. Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding. Information om korrekt bortskaffelse på genbrugsstationer findes på www.festool.dk/ recycling . Informationer om REACH: www.festool.dk/ reach 13 Generelle henvisninger

13.1 Informationer om databeskyttelse

El-værktøjet indeholder en chip, der automatisk gemmer maskin- og driftsdata. De gemte data indeholder ingen direkte personoplysninger. Dataene kan udlæses kontaktløst med specielle apparater og anvendes udelukkende af Festool med henblik på fejldiagnose, reparationer og håndtering af garantikrav samt til kvalitetsfor bedring og videreudvikling af el-værktøjet. Da taene anvendes ikke til andre formål uden kun dens udtrykkelige tilladelse.
