BEDIENUNGSANLEITUNG ETSC 125 3 0 ISet FESTOOL

EU-Konformitätserklärung. Wir erklären in alleini- ger Verantwortung, dass dieses Produkt mit allen rele- vanten Anforderungen folgender EU-Richtlinien überein- stimmt, und folgende Normen oder normative Dokumente zugrunde gelegt wurden:

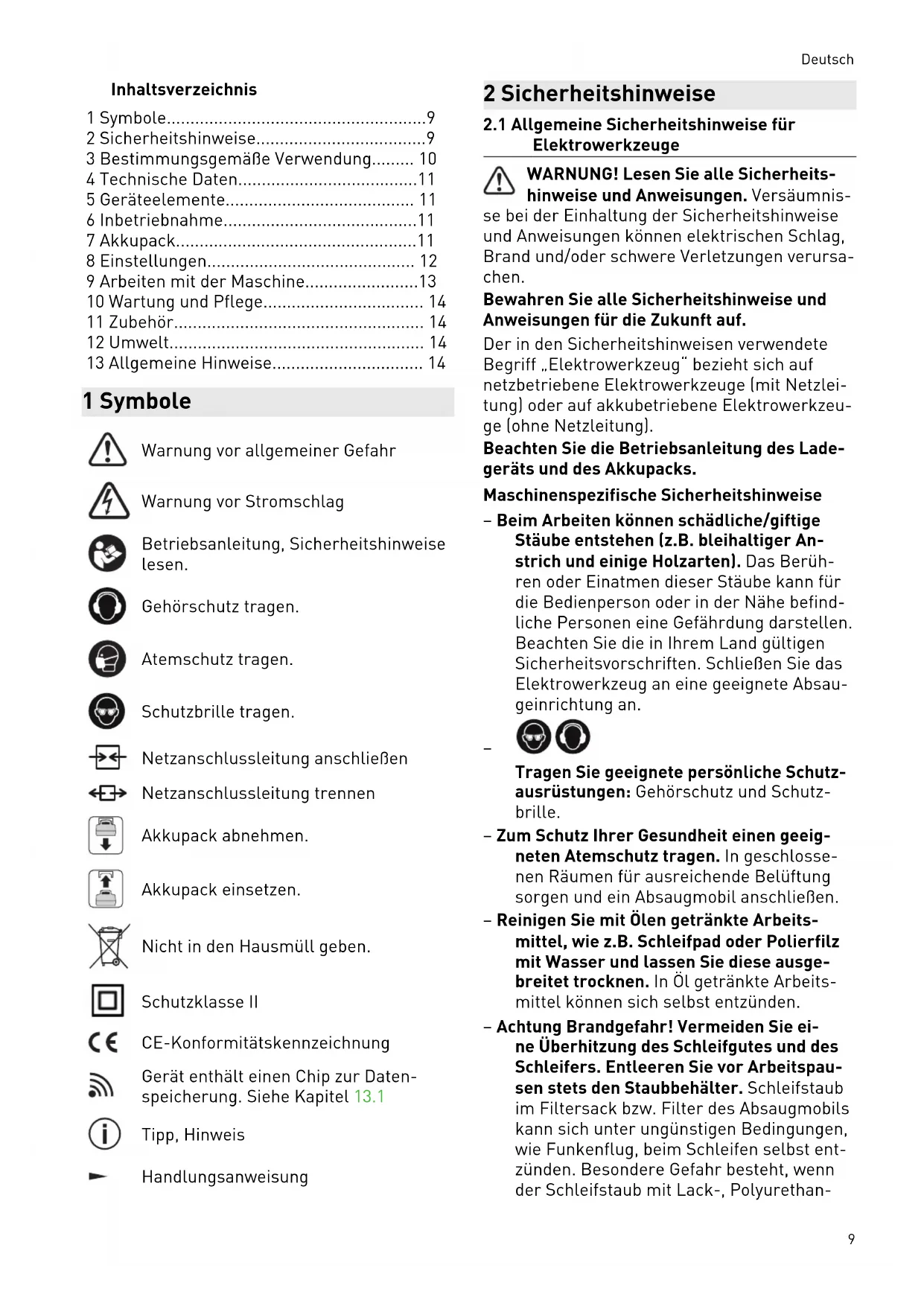

• 717675_CInhaltsverzeichnis 1 Symbole p. 9
• 2 Sicherheitshinweise p. 9
• 3 Bestimmungsgemäße Verwendung p. 10
• 4 Technische Daten p. 11
• 5 Geräteelemente p. 11
• 6 Inbetriebnahme p. 11
• 7 Akkupack p. 11
• 8 Einstellungen p. 12
• 9 Arbeiten mit der Maschine p. 13
• 10 Wartung und Pflege p. 14
• 11 Zubehör p. 14
• 12 Umwelt p. 14
• 13 Allgemeine Hinweise 1 Symbole Warnung vor allgemeiner Gefahr Warnung vor Stromschlag Betriebsanleitung, Sicherheitshinweise lesen. Gehörschutz tragen. Atemschutz tragen. Schutzbrille tragen. Netzanschlussleitung anschließen Netzanschlussleitung trennen Akkupack abnehmen. Akkupack einsetzen. Nicht in den Hausmüll geben. Schutzklasse II CE-Konformitätskennzeichnung Gerät enthält einen Chip zur Daten speicherung. Siehe Kapitel13.1 Tipp, Hinweis Handlungsanweisung 2 Sicherheitshinweise p. 14

2.1 Allgemeine Sicherheitshinweise für

Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheits hinweise und Anweisungen. Versäumnis se bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursa chen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzlei tung) oder auf akkubetriebene Elektrowerkzeu ge (ohne Netzleitung). Beachten Sie die Betriebsanleitung des Lade geräts und des Akkupacks. Maschinenspezifische Sicherheitshinweise – Beim Arbeiten können schädliche/giftige Stäube entstehen (z.B. bleihaltiger An strich und einige Holzarten). Das Berüh ren oder Einatmen dieser Stäube kann für die Bedienperson oder in der Nähe befind liche Personen eine Gefährdung darstellen. Beachten Sie die in Ihrem Land gültigen Sicherheitsvorschriften. Schließen Sie das Elektrowerkzeug an eine geeignete Absau geinrichtung an.

Tragen Sie geeignete persönliche Schutz ausrüstungen: Gehörschutz und Schutz brille. – Zum Schutz Ihrer Gesundheit einen geeig neten Atemschutz tragen. In geschlosse nen Räumen für ausreichende Belüftung sorgen und ein Absaugmobil anschließen. – Reinigen Sie mit Ölen getränkte Arbeits mittel, wie z.B. Schleifpad oder Polierfilz mit Wasser und lassen Sie diese ausge breitet trocknen. In Öl getränkte Arbeits mittel können sich selbst entzünden. – Achtung Brandgefahr! Vermeiden Sie ei ne Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspau sen stets den Staubbehälter. Schleifstaub im Filtersack bzw. Filter des Absaugmobils kann sich unter ungünstigen Bedingungen, wie Funkenflug, beim Schleifen selbst ent zünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethan Deutsch 9resten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach lan gem Arbeiten heiß ist. – Prüfen Sie nach dem Herunterfallen das Elektrowerkzeug und den Schleifteller auf Beschädigung. Demontieren Sie den Schleifteller zur genauen Prüfung. Lassen Sie beschädigte Teile vor dem Einsatz re parieren. Gebrochene Schleifteller und be schädigte Maschinen können zu Verletzun gen und Unsicherheit der Maschine führen. – Bei Verwendung des Longlife-Staubsacks kann es zu elektrischer Aufladung kom men. Verwenden Sie mit dem Elektro werkzeug immer, wenn möglich, einen Antistatik-Saugschlauch (AS). Ein leichter elektrischer Schlag kann zu einem kurzen Schreckmoment führen und die Aufmerk samkeit stören, dadurch kann es zu einem Unfall kommen. – Verwenden Sie den Netzadapter nur mit diesem Gerät. – Verwenden Sie den Netzadapter nur mit ei nem original plug it-Kabel von Festool. – Verwenden Sie nur die dafür vorgesehe nen Akkupacks und keine Netzteile zum Betreiben des Akku-Elektrowerkzeugs. Verwenden Sie keine Fremd-Ladegeräte zum Laden der Akkupacks. Die Verwen dung von nicht vom Hersteller vorgesehe nem Zubehör kann zu einem elektrischen Schlag und/oder schweren Unfällen führen.

2.2 Mischstäube mit Metallanteil und

Schleifen feuchter Oberflächen Bei Mischstäuben mit Metallanteil (z.B. Lackschliff im Automotiv-Bereich) und beim Schleifen feuchter Oberflächen sind aus Sicher heitsgründen folgende Maßnahmen einzuhal ten: – Vorschalten eines Fehlerstrom- (FI-, PRCD-) Schutzschalters. – Maschine an ein geeignetes Absauggerät anschließen. – Maschine regelmäßig von Staubablagerun gen im Motorgehäuse durch Aussaugen reinigen. – Schutzbrille tragen!

Die nach EN62841 ermittelten Werte betragen typischerweise: Schalldruckpegel L

=68dB(A) Schallleistungspegel L

VORSICHT Beim Arbeiten eintretender Schall Schädigung des Gehörs ► Verwenden Sie einen Gehörschutz. Schwingungsemissionswert a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN62841: Schwingungsemissionswert (3‑achsig)

Die angegebenen Emissionswerte (Vibration, Geräusch) – dienen dem Maschinenvergleich, – eignen sich auch für eine vorläufige Ein schätzung der Vibrations- und Geräuschbe lastung beim Einsatz, – repräsentieren die hauptsächlichen An wendungen des Elektrowerkzeugs.

VORSICHT Emissionswerte können von den angegebe nen Werten abweichen. Dies hängt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks. ► Beurteilen Sie die tatsächliche Belastung während des gesamten Betriebszyklus. ► Abhängig von der tatsächlichen Belastung müssen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt wer den. 3 Bestimmungsgemäße Verwendung Bestimmungsgemäß sind die Schleifer zum Schleifen von Holz, Kunststoff, Verbundwerks toffen, Farbe/Lacke, Spachtelmasse und ähnli chen Werkstoffen vorgesehen. Metall und as besthaltige Werkstoffe dürfen nicht bearbeitet werden. Bei Mischstäuben mit Metallanteil (z.B. Lack schliff im Automotiv-Bereich) und beim Schlei fen feuchter Oberflächen sind besondere Si cherheitshinweise zu beachten (siehe Kapi tel2.2). Deutsch 10Wegen der elektrischen Sicherheit dürfen die Schleifer nicht feucht sein und nicht in feuch ter Umgebung betrieben werden. Die Schleifer dürfen nur für Trockenschliff verwendet wer den. Das Elektrowerkzeug ist geeignet für die Ver wendung mit den Festool Akkupacks der Bau reihe BP gleicher Spannungsklasse. 4 Technische Daten Akku-Exzenterschleifer ETSC 125 Li Spannung 18 - 20 V Drehzahl (Leerlauf) 6000 - 10000 min

Schleifhub 2,0 mm Schleifteller D 125 mm Gewicht (ohne Akkupack, mit Schleifteller) 1 kg 5 Geräteelemente [1-1] Ein-/Ausschalter [1-2] Taste zum Lösen des Akkupacks [1-3] Kapazitätsanzeige [1-4] Akkupack [1-5] Absaugstutzen [1-6] Drehzahlregelung [1-7] Gummimanschette [1-8] Schleifteller [1-9] Kantenschutz (Protektor) [1-10] Handgriff (isolierte Griffflächen) [1-11] Netzadapter mit plug it-Anschluss* [1-12] Plug it-Kabel* [1-13] Longlife-Staubbeutel

• nicht bei allen Varianten im Lieferumfang Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung. 6 Inbetriebnahme

6.1 Ein-/Ausschalten

Der Schalter[1-1] dient als Ein-/Ausschalter (I = EIN, 0 = AUS). Wenn der Akkupack leer ist, bei Strom ausfall oder wenn der Netzstecker gezo gen wird, den Ein-/Ausschalter sofort in die Aus-Position bringen. Dies verhindert einen unkontrollierten Wiederanlauf. 7 Akkupack Vor dem Einsetzen des Akkupacks die Akku schnittstelle auf Sauberkeit prüfen. Eine Ver schmutzung der Akkuschnittstelle kann den korrekten Kontakt behindern und zu Schäden an den Kontakten führen. Ein gestörter Kontakt kann zu Überhitzung und Beschädigung des Geräts führen. [2b] Akkupack abnehmen. [2a]

lick Akkupack einsetzen - bis zum Einrasten. Weitere Infos zu Ladegerät und Akkupack mit Kapazitätsanzeige finden Sie in den Betriebsanleitungen von Ladegerät und Akkupack.

WARNUNG Unzulässige Spannung oder Frequenz! Unfallgefahr ► Die Netzspannung und die Frequenz der Stromquelle müssen mit den Angaben auf dem Typenschild übereinstimmen. ► In Nordamerika dürfen nur Festool-Ma schinen mit der Spannungsangabe 120 V/60 Hz eingesetzt werden. Der Netzadapter (teilweise Zubehör) ermöglicht den Gebrauch des Akkuschleifers als Netz schleifer, so dass die Stromversorgung variabel gewährleistet ist. Die Nutzung der Ein-/Aus schaltautomatik des Absaugmobils ist in Ver bindung mit dem Netzadapter möglich. Bei älteren Absaugmobilen wird die Ein-/ Ausschaltautomatik aufgrund geringer Leistungsaufnahme gegebenenfalls erst unter Last und noch nicht im Leerlauf ak tiviert. ► Netzadapter einsetzen[3a] ► Netzadapter mit plug it-Kabel verbin den[3b] ► Netzadapter lösen[3c] ► Netzadapter von plug it-Kabel lösen[3d] Deutsch

VORSICHT Erhitzung des plugit-Anschlusses bei un vollständig verriegeltem Bajonettverschluss Verbrennungsgefahr ► Vor dem Einschalten des Elektrowerkzeugs vergewissern, dass der Bajonettverschluss an der Netzanschlussleitung komplett ge schlossen und verriegelt ist. 8 Einstellungen

WARNUNG Verletzungsgefahr ► Nehmen Sie vor allen Arbeiten am Elektro werkzeug den Akkupack vom Elektrowerk zeug ab.

Sanftanlauf Der elektronisch geregelte Sanftanlauf sorgt für ruckfreien Anlauf des Elektrowerkzeugs. Temperatursicherung Um ein Überhitzen des Motors zu vermeiden, wird bei zu hoher Motortemperatur die Leis tungsaufnahme begrenzt (z.B. bei zu hohem Druck während des Arbeitens). Steigt die Tem peratur weiter, schaltet das Elektrowerkzeug ab. Erst nach Abkühlung des Motors ist ein er neutes Einschalten möglich. Konstante Drehzahl Die vorgewählte Motordrehzahl wird elektro nisch konstant gehalten. Dadurch wird bei be stimmungsgemäßer Anwendung (angemessene Anpresskraft) eine gleichbleibende Schleifge schwindigkeit erreicht. Drehzahl einstellen Die Drehzahl lässt sich mit dem Stellrad[1-6] zwischen 6000 und 10000 min

einstellen. Für Schleifarbeiten empfehlen wir folgende Einstellungen des Stellrades[1-6]: Schleifarbeiten Stellrad-Stu

– Schleifen mit max. Abrieb – Abschleifen alter Farbe – Schleifen von Holz und Furnier vor der Lackierung – Lackzwischenschliff auf Flächen 5-6 – Schleifen von dünn aufgetragenem Vorlack – Schleifen von Holz mit Schleif- Vlies – Kantenbrechen an Holzteilen – Glätten von grundierten Holzflä chen 4-5 – Schleifen von Vollholz- und Fur nierkanten – Schleifen im Falz von Fenstern und Türen – Lackzwischenschliff an Kanten – Anschleifen von Naturholzfenstern mit Schlief-Vlies – Glätten der Holzoberfläche vor dem Beizen mit Schleif-Vlies – Abreiben oder Abheben der über flüssigen Kalkpaste mit Schleif- Vlies 3-4 – Lackzwischenschliff auf gebeizten Flächen – Säubern von Naturholz-Fenster fälzen mit Schleif-Vlies 2-3 – Schleifen von gebeizten Kanten – Schleifen von thermoplastischen Kunststoffen 1-2

8.2 Schleifteller wechseln[4a]

Ein optimales Arbeitsergebnis ist nur mit Originalzubehör und Verbrauchsmaterial zu erreichen. Wird nicht Originalzubehör oder Verbrauchsmaterial eingebaut, erlischt der Ga rantieanspruch. Warnung! Keine bauliche Veränderung im geöffneten Innenraum der Maschine vornehmen, wenn der Schleifteller abmontiert ist. Vier Schrauben öffnen. Schleifteller nach unten abnehmen. Neuen Schleifteller anbringen. Mit vier Schrauben handfest (2,5Nm) anzie hen. Deutsch 12Härtegrad des Schleiftellers Abgestimmt auf die zu bearbeitende Oberfläche kann die Maschine mit unterschiedlich harten Schleiftellern ausgerüstet werden. Weich: Universell für Grob- und Feinschliff, für ebene und gewölbte Flächen. Superweich: Feinschliff an Formteilen, Wöl bungen, Radien. Nicht an Kanten einsetzen!

8.3 Schleif-Zubehör mit StickFix

befestigen[4b] Auf dem StickFix Schleifteller lassen sich die dazu passenden StickFix Schleifpapiere und StickFix Schleifvliese schnell und einfach be festigen. ► Selbsthaftendes Schleif-Zubehör auf den Schleifteller aufdrücken. Bei nachlassender Haftung der Stickfix- Belages können sich die Schleifteller-Zu behöre - insbesondere im nicht aufgesetzten Betrieb - vom Schleifteller lösen und zu Ver letzungen führen. Schleifteller wechseln!

WARNUNG Gesundheitsgefährdung durch Stäube ► Nie ohne Absaugung arbeiten. ► Nationale Bestimmungen beachten. Eigenabsaugung mit Longlife-Staubbeutel Die Schleifer sind serienmäßig mit einer Eigen absaugung ausgestattet. Der Schleifstaub wird durch Absaugöffnungen im Schleifschuh abge saugt und im Staubbeutel aufgefangen. Montage des Staubbeutels[5] Staubbeutel bis zum Einrasten an der Ma schine anschließen. Bei nachlassender Absaugleistung, Staubbeutel leeren. Staubbeutel an Betätigungselementen zu sammendrücken. Staubbeutel nach hinten abnehmen. Klappe am Staubbeutel öffnen. Staubbeutel ausleeren und Abfall entsorgen. Absaugung mit Festool Absaugmobil Um bei längerem Arbeiten mit dem Elektro werkzeug ein häufiges Entleeren des Staubbeu tels zu vermeiden, kann an den Absaugstut zen[1-5] ein Festool Absaugmobil mit einem Absaugschlauchdurchmesser von27mm ange schlossen werden. Die Anlaufautomatik schaltet das Absaug mobil automatisch mit dem Einschalten des Schleifers an. Die Anlaufautomatik funktioniert nur in Verbindung mit dem Netzadapter oder durch das Koppeln mit einem Bluetooth

Akkupack. Wird das Elektrowerkzeug im Akkubetrieb mit einem Absaugmobil genutzt, verrin gert sich die Akkulaufzeit. Die Reduzie rung der Absaugleistung verringert diesen Effekt. Bei hoher Absaugleistung kann sich das Führungsverhalten des Elektrowerkzeugs verschlechtern. Die Reduzierung der Ab saugleistung verringert diesen Effekt. Empfehlung: Antistatik-Absaugschlauch ver wenden! Dadurch kann die elektrische Aufla dung reduziert werden.

8.5 Kantenschutz (Protektor)[6]

Der Kantenschutz[1-9] verhindert, dass der Schleifteller mit seiner Umfangseite eine Flä che berührt (z.B. beim Schleifen entlang einer Wand oder eines Fensters), und dadurch ein Rückschlag der Maschine bzw. eine Beschädi gung erfolgt. Den Kantenschutz in die Nut der Maschine schieben. Die beiden Enden des Kantenschutzes rechts und links einrasten. Die beiden Enden des Kantenschutzes lösen. Den Kantenschutz nach vorne abziehen. 9 Arbeiten mit der Maschine

WARNUNG Verletzungsgefahr ► Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann. Folgende Hinweise beachten: – Überlasten Sie die Maschine nicht, indem Sie diese zu stark andrücken! Sie errei chen das beste Schleifergebnis, wenn Sie mit mäßig starkem Anpressdruck arbeiten. Die Schleifleistung und -qualität hängen im Wesentlichen von der Wahl des richtigen Schleifmittels ab. Deutsch 13– Halten Sie die Maschine für eine siche re Führung mit einer Hand am Hand griff[1-10]. – Tellerschaum wird durch Alterung spröde. Vor dem Arbeiten den Tellerschaum auf Verschleiß prüfen.

Maschine schaltet ab und piept: ► Maschine ausschalten. Akkupack ist leer. ► Akkupack wechseln. Maschine schaltet ab und piept nicht: Maschine ist überhitzt oder wurde überlastet. ► Maschine für 30 Sekunden ausschalten. ► Maschine weniger belasten. Wenn die Maschinenendrehzahl danach nicht erreicht wird, Maschine abkühlen lassen. 10 Wartung und Pflege

WARNUNG Verletzungsgefahr, Stromschlag ► Nehmen Sie vor allen Wartungs- und Pfle gearbeiten stets den Akkupack von dem Elektrowerkzeug ab. ► Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden dienstwerkstatt durchgeführt werden. Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstgelege ne Adresse unter: www.festool.de/ service Nur original Festool Ersatztei le verwenden! Bestell-Nr. unter: www.festool.de/service EKAT

Zur Sicherung der Luftzirkulation müssen die Kühlluftöffnungen im Motorgehäuse stets frei und sauber gehalten werden. Bei Leistungsnachlass oder erhöhten Vibratio nen Kühlluftöffnungen ausblasen und säubern. ► Die Anschlusskontakte am Elektrowerk zeug, Ladegerät und Akkupack sauber hal ten. Für Wartung, Pflege, Entsorgung und Transport des Akkupacks, dem Akkupack beiliegende Hinweise beachten!

10.1 Reinigung der Absaugkanäle

Wir empfehlen etwa einmal pro Woche (beson ders beim Schleifen von Kunstharzspachtel, im Feuchtschliff und bei Gips) die Absaugkanäle in der Maschine mit einer kleinen Flachbürste oder einem Stofflappen zu reinigen.

10.2 Schleifteller und Tellerbremse warten

Die Gummimanschette[1-7] streift auf dem Schleifteller[1-8] und verhindert ein un kontrolliertes Hochdrehen des Schleiftellers. Durch eingesetzte Metallstifte ist die Teller bremse nahezu verschleißfrei. Der Schleifteller kann jedoch verschleißen. Bei nachlassender Bremswirkung zunächst den Schleifteller auf Verschleiß kontrollieren und ggf. ersetzen. Beschädigte Gummimanschette ersetzen. 11 Zubehör Verwenden Sie nur original Schleif- und Polier teller von Festool. Durch die Verwendung von minderwertigen Schleif- und Poliertellern kann es zu erheblichen Unwuchten kommen, die die Qualität der Arbeitsergebnisse verschlechtern und den Verschleiß der Maschine erhöhen. Die Bestellnummern für Zubehör und Werkzeu ge finden Sie unter www.festool.de. 12 Umwelt Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen ei ner umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften be achten. Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elek trowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Informationen zu den Rücknahmestellen für eine ordnungsgemäße Entsorgung sind unter www.festool.de/recycling einsehbar. Informationen zur REACH: www.festool.de/ reach 13 Allgemeine Hinweise

13.1 Informationen zum Datenschutz

Das Elektrowerkzeug enthält einen Chip zur automatischen Speicherung von Maschinen- und Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug. Deutsch 14Die Daten können mit speziellen Geräten kon taktlos ausgelesen werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Re paratur- und Garantieabwicklung sowie zur Qualitätsverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten – ohne aus drückliche Einwilligung des Kunden – erfolgt nicht.
