РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ETSC 125 3 0 ISet FESTOOL

Декларация о соответствии ЕС. Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих Директив ЕС, стандартов и нормативных документов:

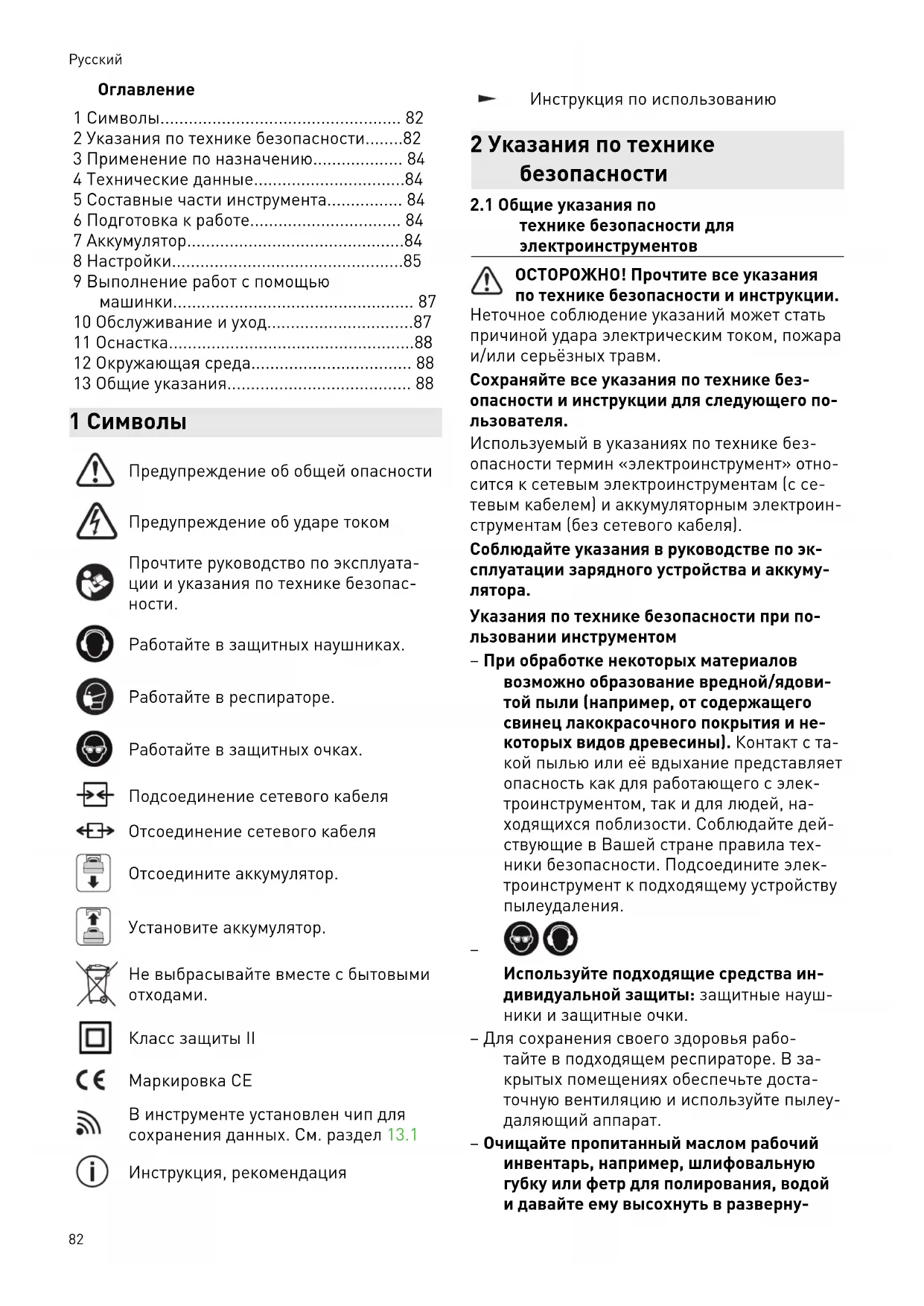

• e os logótipos são marcas registadas da Bluetooth SIG, Inc. e são utilizados sob licença pela TTS Tooltechnic SystemsAG & Co.KG e, por conseguinte, pela Festool. Português 81Оглавление 1 Символы p. 82
• 2 Указания по технике безопасности p. 82
• 3 Применение по назначению p. 84
• 4 Технические данные p. 84
• 5 Составные части инструмента p. 84
• 6 Подготовка к работе p. 84
• 7 Аккумулятор p. 84
• 8 Настройки p. 85
• 9 Выполнение работ с помощью машинки p. 87
• 10 Обслуживание и уход p. 87
• 11 Оснастка p. 88
• 12 Окружающая среда p. 88
• 13 Общие указания 1 Символы Предупреждение об общей опасности Предупреждение об ударе током Прочтите руководство по эксплуата ции и указания по технике безопас p. 88

Работайте в защитных наушниках. Работайте в респираторе. Работайте в защитных очках. Подсоединение сетевого кабеля Отсоединение сетевого кабеля Отсоедините аккумулятор. Установите аккумулятор. Не выбрасывайте вместе с бытовыми

Класс защиты II Маркировка СЕ В инструменте установлен чип для сохранения данных. См. раздел13.1 Инструкция, рекомендация Инструкция по использованию 2 Указания по технике безопасности

2.1 Общие указания по

технике безопасности для электроинструментов ОСТОРОЖНО! Прочтите все указания по технике безопасности и инструкции. Неточное соблюдение указаний может стать причиной удара электрическим током, пожара и/или серьёзных травм. Сохраняйте все указания по технике без опасности и инструкции для следующего по льзователя. Используемый в указаниях по технике без опасности термин «электроинструмент» отно сится к сетевым электроинструментам (с се тевым кабелем) и аккумуляторным электроин струментам (без сетевого кабеля). Соблюдайте указания в руководстве по эк сплуатации зарядного устройства и аккуму

Указания по технике безопасности при по льзовании инструментом – При обработке некоторых материалов возможно образование вредной/ядови той пыли (например, от содержащего свинец лакокрасочного покрытия и не которых видов древесины). Контакт с та кой пылью или её вдыхание представляет опасность как для работающего с элек троинструментом, так и для людей, на ходящихся поблизости. Соблюдайте дей ствующие в Вашей стране правила тех ники безопасности. Подсоедините элек троинструмент к подходящему устройству пылеудаления.

Используйте подходящие средства ин дивидуальной защиты: защитные науш ники и защитные очки. – Для сохранения своего здоровья рабо тайте в подходящем респираторе. В за крытых помещениях обеспечьте доста точную вентиляцию и используйте пылеу даляющий аппарат. – Очищайте пропитанный маслом рабочий инвентарь, например, шлифовальную губку или фетр для полирования, водой и давайте ему высохнуть в разверну

82том/растянутом виде. Пропитанный ма слом рабочий инвентарь (расходные ма териалы) может самовоспламениться. – Внимание: опасность пожара! Избегай те перегрева шлифуемого материала и шлифмашинки. Перед перерывами в ра боте всегда опорожняйте пылесборник. Шлифовальная пыль в мешке-пылесбор нике или фильтре пылеудаляющего аппа рата при неблагоприятных условиях, на пример, при появлении искр в ходе шли фования, может самовоспламениться. В частности, опасность самовозгорания по вышается в тех случаях, когда шлифо вальная пыль смешивается с остатками лакокрасочных материалов, полиуретана или других химических веществ и если в ходе длительной обработки происходит сильный нагрев шлифуемого материала. – После падения электроинструмента про верьте его и шлифтарелку на отсутствие повреждений. Снимите шлифтарелку и тщательно осмотрите. Перед использо ванием восстановите поврежденные де тали. Сломанные шлифтарелки и повре жденные машинки могут стать причиной травмирования и нарушения безопасно сти работы. – При использовании мешка-пылесборни ка Longlife может накапливаться элек трический заряд. Поэтому всегда, когда можно, подсоединяйте к электроинстру менту антистатический всасывающий шланг (AS). Небольшой удар электриче ским током может привести к кратковре менному шоку и потере внимания во вре мя работы, что, в свою очередь, может стать причиной травмирования или не счастного случая. – Используйте сетевой адаптер только с этим инструментом. – Используйте сетевой адаптер только с оригинальным кабелем plug it от Festool. – Используйте для работы аккумуляторно го инструмента только предназначенные для него аккумуляторы, а не блоки пи тания. Не используйте зарядные устрой ства сторонних производителей для за рядки аккумуляторов. Использование не рекомендованной изготовителем оснаст ки может привести к поражению электри ческим током и/или тяжёлым травмам.

2.2 Пылевые смеси с металлическими

включениями и шлифование влажных поверхностей При образовании пыли с металлически ми включениями (например при шлифовании ЛКП в автомастерских) и при шлифовании влажных поверхностей по соображениям без опасности необходимо соблюдать следующие

– Подключайте устройство защитного от ключения (УЗО). – Подключайте машинку к подходящему пылеудаляющему аппарату. – Регулярно очищайте инструмент от отло жений пыли в корпусе двигателя с по мощью пылесоса.

Работайте в защитных очках!

Значения, определённые по EN62841, как правило, составляют: Уровень звукового давления L

=68дБ(A) Уровень мощности звуковых

=79дБ(A) Погрешность K=3дБ

Шум, возникающий при работе Повреждение органов слуха ► Работайте в защитных наушниках. Значение вибрации a

по трём осям (вектор ная сумма) и коэффициент погрешностиK, определённые по EN62841: Значение вибрации (по трём ос

Указанные значения уровня шума/вибрации – служат для сравнения инструментов; – можно также использовать для предвари тельной оценки шумовой и вибрационной нагрузки во время работы; – отражают основные области применения электроинструмента.

Фактические уровни шума и вибрации мо гут отклоняться от приведённых здесь зна чений. Это зависит от условий использова ния инструмента и от обрабатываемого ма

► Оцените шумовое воздействие в реаль ных условиях эксплуатации на всех эта пах производственного цикла. ► Исходя из оценки шумового воздействия в реальных условиях эксплуатации, необ ходимо предпринимать соответствующие меры по охране труда работников. 3 Применение по назначению Эти шлифмашинки предназначены для шли фования древесины, пластмассы, компози тов, лакокрасочных покрытий, шпатлёвочной массы и иных материалов с аналогичными свойствами. Нельзя обрабатывать металл и асбестосодержащие материалы. В случае образования пыли с металличе скими включениями (например при обработ ке ЛКП в автомастерских) и при шлифова нии влажных поверхностей необходимо со блюдать специальные указания по технике безопасности (см. раздел2.2). По соображениям электрической безопасно сти машинки должны быть сухими, их нельзя применять во влажной среде. Машинки пред назначены только для сухого шлифования. Электроинструмент предназначен для ис пользования с аккумуляторами Festool серии BP одного класса по напряжению. Инструмент сконструирован для профессио нального применения. 4 Технические данные Аккумуляторная эксцен триковая шлифмашинка ETSC 125Li Напряжение 18—20 В Число об-тов (хол. ход) 6000 - 10000

Ход шлифования 2,0 мм Шлифовальная тарелка Ø125мм Масса (без аккумулятора, со шлифтарелкой) 1кг Дата производства - см. этикетку инструмент 5 Составные части инструмента [1-1] Выключатель [1-2] Кнопка отсоединения аккумулятора [1-3] Индикатор ёмкости [1-4] Аккумулятор [1-5] Аспирационный патрубок [1-6] Регулирование частоты вращения [1-7] Манжета уплотнительная [1-8] Шлифовальная тарелка [1-9] Защита кромок (Protector) [1-10] Рукоятка (изолированные поверхно сти для хвата) [1-11] Сетевой адаптер с разъемом plug it [1-12] Кабель plug it [1-13] Мешок-пылесборник Longlife

• не для всех моделей в комплекте поставки Иллюстрации находятся в начале руководства по эксплуатации. 6 Подготовка к работе

6.1 Включение/выключение

Переключатель[1-1] выполняет функцию вы ключателя (I = ВКЛ, 0 = ВЫКЛ). В случае разрядки аккумулятора, сбоя в электропитании или при извлечении вилки сетевого кабеля переключатель следует немедленно установить в поло жение выключения. Это позволит пред отвратить случайный повторный пуск. 7 Аккумулятор Перед установкой аккумулятора проверьте, не загрязнены ли клеммы. Загрязнённые клем мы не обеспечивают хороший контакт и могут получить повреждения. Неисправный контакт может привести к пере греву и повреждению инструмента. [2b] Отсоедините аккумулятор. [2a]

lick Вставьте аккумулятор — до

84Подробная информация о зарядном ус тройстве и аккумуляторе с индикатором ёмкости содержится в соответствующих руководствах по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ Недопустимое напряжение или частота! Опасность несчастного случая ► Сетевое напряжение и частота источни ка тока должны соответствовать данным, указанным на заводской табличке. ► В Северной Америке можно использовать только электроинструменты Festool с ха рактеристикой по напряжению 120 В/60

Подсоединив сетевой адаптер (в комплекте или опция), аккумуляторную машинку мож но использовать как сетевой инструмент со всеми его возможностями, например, с ав томатическим включением/выключением пы леудаляющего аппарата. У старых моделей пылеудаляющих ап паратов автоматическое включение/вы ключение работает только под нагрузкой из-за низкой потребляемой мощности. ► Установка сетевого адаптера[3a] ► Подсоединение к сетевому адаптеру кабе

plug it[3b] ► Отсоединение сетевого адаптера[3c] ► Отсоединение от сетевого адаптера кабе ля plug it[3d]

Нагревание разъема plugit при неполно стью заблокированном байонетном замке Опасность ожога Опасность ожогов ► Перед включением электроинструмента убедитесь в том, что байонетный замок на сетевом кабеле полностью закрыт и заблокирован. 8 Настройки

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования ► Перед любыми работами на электроин струменте вынимайте из него аккумуля

Плавный пуск Устройство плавного пуска с электронным ре гулированием обеспечивает пуск электроин струмента без отдачи. Защита от перегрева Для предотвращения перегрева при повы шенной температуре двигателя ограничи вается потребляемая мощность (например, при чрезмерном нажатии во время работы). При дальнейшем повышении температуры электроинструмент выключается. Повторное включение возможно только после охлажде ния электродвигателя. Постоянная частота вращения Предустановленная частота вращения элек тродвигателя поддерживается постоянной с помощью электроники. Благодаря этому обес печивается стабильная скорость шлифования при правильном применении (т. е. при сораз мерном усилии прижима). Настройка частоты вращения Частоту вращения можно настраивать с по мощью регулировочного колеса[1-6] в диа пазоне от 6000 до 10000 об/мин. Для шлифовальных работ мы рекомендуем следующие настройки регулировочного коле са[1-6]: Шлифовальные рабо

Ступень регулиро вочного колеса – Шлифование с макс. съёмом – Сошлифовка старых ЛКП – Шлифование древесины и фанеры перед нанесением ЛКП – Промежуточное шлифование по верхностей при нанесении ЛКП

– Шлифование тонкого слоя лака первого покрытия – Шлифование древесины шлифо вальным войлоком – Скругление кромок у деревянных

– Выглаживание грунтованных дере вянных поверхностей

Ступень регулиро вочного колеса – Шлифование кромок массива дре весины и фанеры – Шлифование в пазах окон и дверей – Промежуточное шлифование на кромках при нанесении ЛКП – Подшлифовка шлифовальным вой локом оконных рам из натуральной

– Выглаживание шлифовальным во йлоком деревянных поверхностей перед морением – Удаление шлифовальным войлоком излишков известковой пасты

– Промежуточное шлифование бей цованных поверхностей при нане

– Очистка шлифовальным войлоком пазов оконных рам из натуральной

– Шлифование бейцованных кромок – Шлифование термопластичных синтетических материалов

8.2 Замена шлифовальной тарелки[4a]

Оптимальный результат работы гаран тируется только при использовании оригинальной оснастки и расходных материа лов. Гарантия Festool не распространяется на случаи, когда устанавливаются неоригиналь ные детали или расходные материалы. Внимание! Не вносите конструктив ные изменения в машинку при снятой шлифтарелке. Выверните четыре винта. Снимите шлифтарелку движением вниз. Установите новую шлифтарелку. Затяните четыре винта от руки (2,5Н·м). Степень жёсткости шлифтарелки В зависимости от обрабатываемой поверхно сти машинку можно оснастить шлифтарелка ми разной степени жёсткости. Мягкая: универсальное применение — для грубого и тонкого шлифования ровных и вы пуклых поверхностей. Супермягкая: для тонкого шлифования фа сонных деталей, выпуклостей, изгибов. Не применять для обработки кромок!

8.3 Крепление оснастки для шлифования

с помощью StickFix[4b] На шлифтарелке StickFix можно легко и бы стро закрепить подходящую абразивную бу магу/шлифовальный войлок StickFix. ► Прижмите самоклеящийся шлифоваль ный материал к шлифтарелке. При ослаблении фиксации подкладки Stickfix шлифтарелка может соскочить и нанести травму, особенно когда инструмент не прижимается к обрабатываемой поверхно сти. Замените шлифовальную тарелку!

ПРЕДУПРЕЖДЕНИЕ Опасность для здоровья в результате воз действия пыли ► Пыль может представлять опасность для здоровья. Поэтому никогда не работайте без пылеудаления. ► При удалении опасной для здоровья пыли всегда соблюдайте национальные предписания. Система автоматического пылеудаления с мешком-пылесборником Longlife Шлифмашинки серийно оснащаются систе мой автоматического пылеудаления. Пыль, возникающая при шлифовании, всасывается через всасывающие отверстия в шлифподош ве и собирается в мешке-пылесборнике. Установка мешка-пылесборника[5] Подсоедините мешок-пылесборник к ма шинке со слышимым щелчком. При снижении мощности всасывания опорожните мешок-пылесборник. Сожмите мешок-пылесборник на элемен тах фиксации. Снимите мешок-пылесборник движением к

Откройте крышку-задвижку на мешке-пы лесборнике. Опорожните мешок-пылесборник и утили зируйте отходы. Пылеудаление с использованием пылеуда ляющего аппарата Festool Во избежание необходимости частого опо рожнения мешка-пылесборника в ходе дли тельных работ электроинструментом к патруб ку[1-5] можно подключить пылеудаляющий

86аппарат Festool со всасывающим шлангом диаметром27mm . Пылеудаляющий аппарат автоматически включается при включении машинки. Функция автоматического включения ра ботает только при использовании се тевого адаптера или аккумулятора с Bluetooth

При работе электроинструмента с пылеу даляющим аппаратом в аккумуляторном режиме время работы на одной заряд ке сокращается. Разрядку аккумулятора можно замедлить, уменьшив мощность всасывания. Повышение мощности всасывания за трудняет ведение инструмента. Разрядку аккумулятора можно замедлить, умень шив мощность всасывания. Рекомендация: Используйте антистатический всасывающий шланг! Он снижает опасность статической электризации.

8.5 Защита кромок (Protector)[6]

Защита кромок[1-9] предотвращает каса ние шлифтарелки (по периметру) сопряжён ной поверхности (например, при шлифовании вдоль стены или окна). В противном случае возможно появление отдачи или поврежде ние инструмента. Вставьте защиту кромок в паз на машинке. Зафиксируйте обе стороны защиты справа и слева до щелчка. Расфиксируйте обе стороны защиты кро

Снимите защиту движением вперёд. 9 Выполнение работ с помощью машинки

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования ► Всегда укрепляйте обрабатываемую де таль так, чтобы она не двигалась при об

Соблюдайте следующие указания: – Не перегружайте машинку слишком силь ным нажатием на неё! Вы достигнете луч ших результатов, если будете работать с умеренным усилием. Производительность и качество шлифования решающим об разом зависят от правильного подбора абразивного материала. – Для надёжного ведения держите машин ку одной рукой за рукоятку[1-10]. – Со временем губка начинает крошиться. Перед началом работы проверьте степень износа губки.

9.1 Предупреждающие сигналы

Инструмент выключается, и звучит сигнал: ► Выключите машинку. Аккумулятор разряжен. ► Замените аккумулятор. Инструмент выключается без сигнала: инструмент перегрет или был перегружен. ► Выключите машинку на 30 секунд. ► Уменьшите нагрузку на инструмент. Если после этого инструмент не выходит на конечную частоту вращения, дайте ему ос

10 Обслуживание и уход

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования, удар током ► Перед проведением техобслуживания инструмента всегда отсоединяйте от него аккумулятор или сетевой адаптер! ► Все работы по ремонту и техническому обслуживанию, которые требуют откры вания корпуса двигателя, могут выпол няться только авторизованной мастер ской сервисной службы. Сервисное обслуживание и ре монт должны выполняться толь ко специалистами фирмы-изгото вителя или в сервисной мастер ской. Адрес ближайшей мастер ской см. на: www.festool.ru/сервис Используйте только оригинальные запасные части Festool! № для за каза на: www.festool.ru/сервис EKAT

Для обеспечения циркуляции воздуха отвер стия для охлаждения в корпусе двигателя всегда должны быть открытыми и чистыми. При снижении мощности или увеличении ви брации продуйте и очистите отверстия для охлаждения. ► Не допускайте загрязнения подсоедини тельных контактов на электроинструмен те, зарядном устройстве и аккумуляторе.

87Соблюдайте указания по техническо му обслуживанию, уходу, утилизации и транспортировке аккумулятора!

10.1 Очистка каналов пылеудаления

Рекомендуется примерно раз в неделю (осо бенно при шлифовании синтетической шпат лёвки, мокром шлифовании и обработке гип са) очищать каналы пылеудаления внутри ма шинки с помощью небольшой плоской ки сточки или тряпки.

10.2 Обслуживание шлифовальной

тарелки и её тормоза Резиновая манжета[1-7] на шлифтарел ке[1-8] предотвращает неконтролируемое повышение её частоты вращения. Благодаря установленным металлическим штифтам тор моз практически не изнашивается. Но шли фовальная тарелка подвержена износу. При ухудшении работы тормоза сначала сле дует проверить износ шлифовальной тарелки и при необходимости заменить её. Заменяйте повреждённую резиновую манжету. 11 Оснастка Используйте только оригинальные шлифо вальные и полировальные тарелки от Festool. Использование шлифовальных и полиро вальных тарелок более низкого качества мо жет привести к значительному дисбалансу, который отрицательно сказывается на каче стве работы и сокращает срок службы ма

Номера для заказа оснастки и инструментов см. в www.festool.ru. 12 Окружающая среда Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте эко логически безопасную утилизацию ин струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания. Cогласно директиве ЕС об отходах электриче ского и электронного оборудования, а также гармонизированным национальным стандар там отслужившие свой срок электроинстру менты должны утилизироваться раздельно и направляться на экологически безопасную переработку. Информацию о пунктах приёма и надлежащей утилизации см. на www.festool.ru/recycling . Информация по директиве REACH: www.festool.ru/reach 13 Общие указания

13.1 Информация о защите данных

Электроинструмент оснащён электронным чипом для автоматического сохранения рабо чих и эксплуатационных данных (RFID). Со хранённые данные не привязаны к какому- либо определённому лицу. Данные можно считывать бесконтактным спо собом с помощью специальных устройств. Эти данные используются Festool только в целях диагностики ошибок, ремонта и исполнения гарантийных обязательств, а также для по вышения качества или усовершенствования электроинструмента. Любое иное использова ние данных — без соответствующего (пись менного) согласия клиента — не допускается.

» являются зарегистри рованными товарными знаками Bluetooth SIG, Inc., и любое использование этих знаков ком панией TTS Tooltechnic Systems AG & Co. KG и, следовательно, компанией Festool возмож но только при наличии лицензии.
