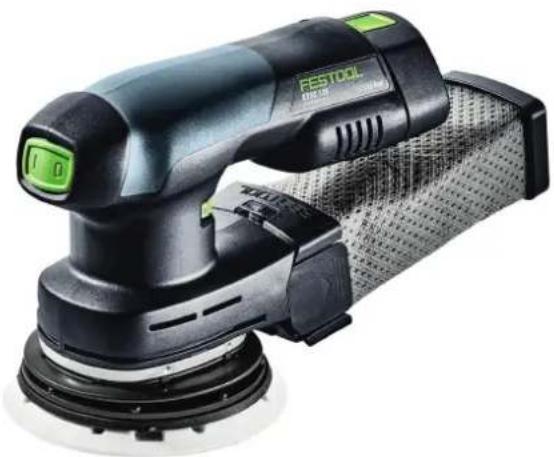

ETSC 125 3 0 ISet - Schuurmachine FESTOOL - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING ETSC 125 3 0 ISet FESTOOL

EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldo- et aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grondslag gelegd werden:

• e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza. Italiano 43Inhoudsopgave 1 Symbolen p. 44
• 2 Veiligheidsvoorschriften p. 44
• 3 Gebruik volgens de voorschriften p. 45
• 4 Technische gegevens p. 46
• 5 Toestelelementen p. 46
• 6 Ingebruikneming p. 46
• 7 Accupack p. 46
• 8 Instellingen p. 47
• 9 Het werken met de machine p. 48
• 10 Onderhoud en verzorging p. 49
• 11 Accessoires p. 49
• 12 Milieu p. 49

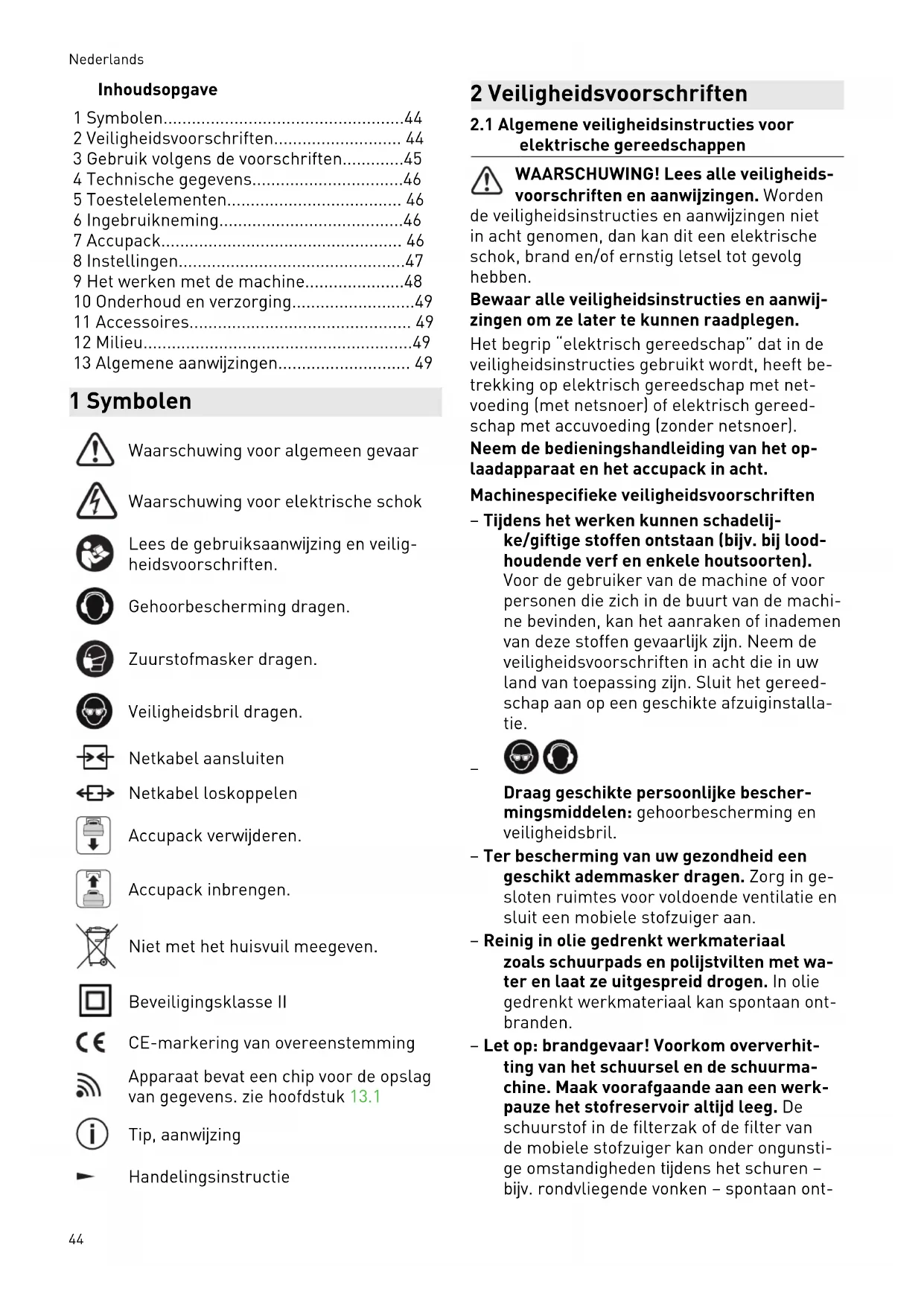

• 13 Algemene aanwijzingen 1 Symbolen Waarschuwing voor algemeen gevaar Waarschuwing voor elektrische schok Lees de gebruiksaanwijzing en veilig heidsvoorschriften. Gehoorbescherming dragen. Zuurstofmasker dragen. Veiligheidsbril dragen. Netkabel aansluiten Netkabel loskoppelen Accupack verwijderen. Accupack inbrengen. Niet met het huisvuil meegeven. Beveiligingsklasse II CE-markering van overeenstemming Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk13.1 Tip, aanwijzing Handelingsinstructie 2 Veiligheidsvoorschriften p. 49

2.1 Algemene veiligheidsinstructies voor

elektrische gereedschappen WAARSCHUWING! Lees alle veiligheids voorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwij zingen om ze later te kunnen raadplegen. Het begrip “elektrisch gereedschap” dat in de veiligheidsinstructies gebruikt wordt, heeft be trekking op elektrisch gereedschap met net voeding (met netsnoer) of elektrisch gereed schap met accuvoeding (zonder netsnoer). Neem de bedieningshandleiding van het op laadapparaat en het accupack in acht. Machinespecifieke veiligheidsvoorschriften – Tijdens het werken kunnen schadelij ke/giftige stoffen ontstaan (bijv. bij lood houdende verf en enkele houtsoorten). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machi ne bevinden, kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn. Sluit het gereed schap aan op een geschikte afzuiginstalla tie.

Draag geschikte persoonlijke bescher mingsmiddelen: gehoorbescherming en veiligheidsbril. – Ter bescherming van uw gezondheid een geschikt ademmasker dragen. Zorg in ge sloten ruimtes voor voldoende ventilatie en sluit een mobiele stofzuiger aan. – Reinig in olie gedrenkt werkmateriaal zoals schuurpads en polijstvilten met wa ter en laat ze uitgespreid drogen. In olie gedrenkt werkmateriaal kan spontaan ont branden. – Let op: brandgevaar! Voorkom oververhit ting van het schuursel en de schuurma chine. Maak voorafgaande aan een werk pauze het stofreservoir altijd leeg. De schuurstof in de filterzak of de filter van de mobiele stofzuiger kan onder ongunsti ge omstandigheden tijdens het schuren – bijv. rondvliegende vonken – spontaan ont Nederlands 44branden. Dit gevaar bestaat met name als de schuurstof vermengd is met lakresten, polyurethaanresten of andere chemische stoffen en het schuursel na langdurige werkzaamheden heet is. – Is de machine gevallen, controleer het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige contro le. Laat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschij ven en beschadigde machines kunnen tot letsel en onveiligheid leiden. – Bij gebruik van de Longlife-stofopvang zak kan er een elektrische oplading optre den. Gebruik, indien mogelijk, altijd een antistatische afzuigslang (AS) bij het elek trisch gereedschap. Een lichte elektrische schok kan tot een korte schrikreactie lei den en de aandacht storen waardoor zich een ongeluk kan voordoen. – Gebruik de netadapter alleen met dit appa raat. – Gebruik de netadapter alleen met een ori ginele plug it-kabel van Festool. – Gebruik alleen de daarvoor bedoelde ac cu's en geen netvoedingen voor het ge bruik van de accumachines. Gebruik geen oplaadapparaten van andere leveranciers voor het laden van de accu's. Het gebruik van accessoires die niet door de fabrikant worden voorgeschreven, kan tot een elek trische schok en/of ernstig letsel leiden.

2.2 Stofconcentraties met metaalaandeel

en schuren van vochtige oppervlakken Bij stofconcentraties met een metaalaan deel (bijv. bij het schuren van lak in de auto motivesector) en bij het schuren van vochtige oppervlakken moeten om veiligheidsredenen de volgende maatregelen in acht worden geno men: – Voorschakelen van een differentiaal- (FI-, PRCD-) veiligheidsschakelaar. – Machine aansluiten op een geschikt afzuig apparaat. – Machine regelmatig ontdoen van stofafzet tingen in het motorhuis door deze uit te zuigen. – Draag een veiligheidsbril!

De volgens EN62841 bepaalde waarden bedra gen gewoonlijk: Geluidsdrukniveau L

VOORZICHTIG Geluid dat bij het werk optreedt Beschadiging van het gehoor ► Gebruik een gehoorbescherming. Trillingsemissiewaarde a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN62841: Trillingsemissiewaarde (3-assig)

De aangegeven emissiewaarden (trilling, ge luid) – zijn geschikt om machines te vergelijken, – om tijdens het gebruik een voorlopige in schatting van de trillings- en geluidsbelas ting te maken – en gelden voor de belangrijkste toepassin gen van het elektrische gereedschap.

VOORZICHTIG Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het ge bruik van de machine en de soort van het bewerkte werkstuk. ► Beoordeel de werkelijke belasting tijdens de gehele bedrijfscyclus. ► Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd. 3 Gebruik volgens de voorschriften De schuurmachines zijn bedoeld voor het schu ren van hout, kunststof, combinatiemateriaal, verf/lak, plamuur en soortgelijk materiaal. Er mag geen metaal en asbesthoudend materiaal worden bewerkt. Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotive sector) en bij het schuren van vochtige opper Nederlands 45vlakken moeten speciale veiligheidsinstructies opgevolgd worden (zie hoofdstuk 2.2). Vanwege de elektrische veiligheid mogen de schuurmachines niet vochtig zijn en niet in een vochtige omgeving worden gebruikt. De schuur machines mogen alleen voor droogschuren ge bruikt worden. Het elektrische gereedschap is geschikt voor gebruik met Festool-accupacks van de serie BP uit dezelfde spanningsklasse. 4 Technische gegevens Accu-excenterschuurma chine ETSC 125Li Spanning 18 - 20 V Toerental (onbelast) 6000 - 10000 min

• niet bij alle varianten in de leveringsomvang De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing. 6 Ingebruikneming

6.1 In-/Uitschakelen

De schakelaar[1-1] dient als in-/uit-schakelaar (I = AAN, 0 = UIT). Als de accu leeg is, bij stroomuitval of wanneer de stekker uit het stopcontact ge trokken wordt, de aan-/uit-schakelaar di rect in de uit-stand zetten. Dit voorkomt een ongecontroleerde start van de machi ne. 7 Accupack Vóór de plaatsing van het accupack moet de ac cu-aansluiting op verontreiniging gecontroleerd worden. Een verontreiniging van de accu-aan sluiting kan een goed contact belemmeren en tot schade aan de contacten leiden. Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden. [2b] Accupack verwijderen. [2a]

lick Accupack plaatsen - tot aan het vastklikken. Meer informatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accu pack en oplaadapparaat.

WAARSCHUWING Ontoelaatbare spanning of frequentie! Risico van ongevallen ► De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen. ► In Noord-Amerika mogen alleen Festool- machines met een spanningsopgave van 120 V/60 Hz worden gebruikt. De netadapter (gedeeltelijk toebehoren) maakt het gebruik van de accu-schuurmachine als netschuurmachine mogelijk, zodat de stroom toevoer variabel gegarandeerd is. Het gebruik van de in-/uitschakelautomaat van de mobiele stofzuiger is in combinatie met de netadapter mogelijk. Bij oudere mobiele stofzuigers wordt de in-/uitschakelautomaat vanwege geringe vermogensopname eveneens pas onder belasting en nog niet onbelast geactiveerd. Nederlands 46► Netadapter inbrengen[3a] ► Netadapter met plug it-kabel verbin den[3b] ► Netadapter ontkoppelen[3c] ► Netadapter van plug it-kabel losmaken[3d]

VOORZICHTIG Verhitting van de plugit-aansluiting bij on volledig vergrendelde bajonetsluiting Verbrandingsgevaar ► Voor het inschakelen van het elektrisch gereedschap controleren of de bajonetslui ting van de aansluitkabel geheel is geslo ten en vergrendeld. 8 Instellingen

WAARSCHUWING Gevaar voor letsel ► Neem vóór alle werkzaamheden aan de elektrische machine de accu uit de machi ne.

Zachte aanloop De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt. Temperatuurbeveiliging Om oververhitting van de motor te voorkomen, wordt bij een te hoge motortemperatuur het op genomen vermogen begrensd (bijv. bij te hoge druk tijdens het werken). Gaat de temperatuur verder omhoog, dan wordt het elektrische ge reedschap uitgeschakeld. Het gereedschap kan pas weer worden ingeschakeld als de motor is afgekoeld. Constant toerental Het vooraf ingestelde motortoerental wordt elektronisch constant gehouden. Hierdoor wordt bij correct gebruik (passende aandruk kracht) een gelijkblijvende schuursnelheid be reikt. Toerental instellen Het toerental kan met de stelknop[1-6] tussen 6000 en 10000 min

worden ingesteld. Voor schuurwerkzaamheden raden wij de vol gende instellingen van de stelknop[1-6]aan: Schuurwerkzaamhe den Stand van de stel knop – Schuren met max. afname – Afschuren van oude verf – Schuren van hout en fineer voor het lakken – Tussenschuren van lak op vlakken 5-6 – Schuren van dun opgebrachte grondlak – Schuren van hout met schuurvlies – Afschuinen van houten delen – Gladmaken van gegronde houten oppervlakken 4-5 – Schuren van randen van massief hout en fineer – Sponningen van ramen en deuren schuren – Tussenschuren van lak bij randen – Opschuren van natuurhouten ven sters met schuurvlies – Gladschuren met schuurvlies van houten oppervlakken voor het bei tsen – Met schuurvlies afschuren of verwij deren van overbodige kalkpasta 3-4 – Lak tussenschuren op gebeitste op pervlakken – Reinigen met schuurvlies van na tuurhouten raamsponningen 2-3 – Schuren van gebeitste randen – Schuren van thermoplastische kunststof 1-2

8.2 Steunschijf wisselen[4a]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruiks materialen. Wanneer geen gebruik wordt ge maakt van originele accessoires of verbruiks materialen, dan vervalt de aanspraak op garan tie. Waarschuwing! Voer geen constructieve wijzigingen uit in de geopende binnen ruimte van de machine wanneer de steunschijf is gedemonteerd. Draai de vier schroeven los. Neem de steunschijf naar onderen eraf. Breng de nieuwe steunschijf aan. Draai de vier schroeven stevig vast (2,5Nm). Nederlands 47Hardheidsgraad van de steunschijf Afhankelijk van het te bewerken oppervlak kan de machine met steunschijven van een verschil lende hardheid uitgerust worden. Zacht: Universeel voor grof en fijnschuren, voor egale en gewelfde vlakken. Superzacht: Fijnschuren van vormstukken, wel vingen, radii. Niet gebruiken aan randen!

8.3 Schuur-accessoires met StickFix

bevestigen[4b] Op de StickFix steunschijf kan het daarvoor geschikte StickFix schuurpapier en StickFix schuurvlies snel en eenvoudig worden beves tigd. ► Zelfklevende schuuraccessoires op de schuurzool drukken. Bij een afnemende hechting van de Stick fix-laag kunnen de accessoires van de steunschijf - met name wanneer deze niet op het werkstuk staat - van de schijf losraken en letsel veroorzaken. Steunschijf vervangen!

WAARSCHUWING Gevaar voor de gezondheid door stof ► Stof kan gevaarlijk zijn voor de gezondheid. Werk daarom nooit zonder afzuiging. ► Volg bij het afzuigen van gezondheidsbe dreigende stoffen altijd de nationale voor schriften. Afzuiging met Longlife-stofzak De schuurmachines worden standaard uitge rust met afzuiging.Het schuurstof wordt door de afzuigopeningen in de schuurzool afgezogen en in de stofzak opgevangen. Montage van de stofzak[5] Stofzak tot aan het vastklikken op de machi ne aansluiten. Als het afzuigvermogen minder wordt, moet de stofzak worden geleegd. Druk de stofzak op de bedieningselementen samen. Neem de stofzak naar achteren eraf. Open de klep op de stofzak. Leeg de stofzak en verwijder het afval. Afzuiging met mobiele Festool-stofzuiger Om bij langere werkzaamheden met de elektri sche machine te voorkomen dat de stofzak vaak geleegd moet worden, kan op de afzuigaanslui ting[1-5] een mobiele Festool-stofzuiger met een afzuigslangdiameter van27mm worden aangesloten. De aanloopautomaat schakelt de mobiele stofzuiger automatisch met het inschake len van de schuurmachine in. De aanloop automaat functioneert alleen in combina tie met de netadapter of door het koppelen met een Bluetooth

accu. Als de elektrisch machine bij accugebruik met een mobiele stofzuiger wordt ge bruikt, dan wordt de acculooptijd vermin derd. De vermindering van de afzuigcapa citeit vermindert dit effect. Bij een hoge afzuigcapaciteit kan het gelei dingsgedrag van de elektrische machine slechter worden. De vermindering van de afzuigcapaciteit vermindert dit effect. Aanbeveling: Gebruik antistatische afzuig slang! Hierdoor kan de elektrische oplading worden gereduceerd.

8.5 Randbescherming (protector)[6]

De randbescherming[1-9] voorkomt dat de steunschijf met de zijkant tegen een vlak aan komt (bijv. bij het schuren langs een wand of een kozijn), hetgeen tot een beschadiging of een terugslag van de machine zou kunnen leiden. De randbescherming in de groef van de ma chine schuiven. De beide einden van de randbescherming links en rechts vastklikken. De beide einden van de randbescherming losmaken. De randbescherming naar voren lostrekken. 9 Het werken met de machine

WAARSCHUWING Gevaar voor letsel ► Bevestig het werkstuk altijd zo, dat het tij dens de bewerking niet kan bewegen. Neem de volgende aanwijzingen in acht: – Overbelast de machine niet door deze te sterk aan te drukken! U krijgt het beste schuurresultaat wanneer u met een matig sterke aandrukkracht werkt. De schuuraf name en -kwaliteit hangen in principe af van de keuze van het juiste schuurmateri aal. Nederlands 48– Houd de machine voor een veilige gelei ding met beide handen vast aan de hand greep[1-10]. – Bordschuim wordt broos naarmate het ou der wordt. Vóór werkzaamheden het bord schuim op slijtage controleren.

9.1 Waarschuwingssignalen

Machine schakelt uit en piept: ► Machine uitschakelen. Accu is leeg. ► Accu vervangen. Machine schakelt uit en piept niet: Machine is oververhit of overbelast. ► Machine 30 seconden lang uitschakelen. ► Machine minder belasten. Als het machinetoerental daarna niet wordt be reikt, de machine laten afkoelen. 10 Onderhoud en verzorging

WAARSCHUWING Gevaar voor letsel, elektrische schokken ► Vóór alle onderhoudswerkzaamheden aan het elektrisch gereedschap moet altijd het accupack of de netadapter van het elek trisch gereedschap verwijderd worden! ► Alle onderhouds- en reparatiewerkzaam heden, waarvoor het vereist is om de mo torbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd. Klantenservice en reparatie alleen door fabrikant of door servicewerk plaatsen. Adres bij u in de buurt op: www.festool.nl/service Alleen originele Festool-reserveon derdelen gebruiken! Bestelnr. op: www.festool.nl/service EKAT

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden. Bij afname van het vermogen of verhoogde tril lingen de koelluchtopeningen uitblazen en rei nigen. ► De aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon houden. Voor reparatie, onderhoud, afvoer en transport van het accupack moeten de met het accupack meegeleverde instructies worden opgevolgd!

10.1 Het reinigen van de afzuigkanalen

Wij raden u (met name bij het schuren van kunstharsplamuur, het natschuren en bij gips) aan om de afzuigkanalen in de machine weke lijks met een kleine platte borstel of een stoflap te reinigen.

10.2 Steunschijf en schijfrem onderhouden

Het rubberen manchet [1-7] raakt de steun schijf [1-8] licht en voorkomt dat het toerental ongecontroleerd toeneemt. Door de gebruikte metalen pennen is de schijfrem bijna slijtvrij. De steunschijf kan echter verslijten. Bij een afnemende remwerking eerst de steun schijf op slijtage controleren en zo nodig ver vangen. Beschadigd rubberen manchet vervan gen. 11 Accessoires Gebruik alleen originele steun- en poetssteun schijven van Festool. Het gebruik van inferieure steun- en poetssteunschijven kan tot een aan zienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt. De bestelnummers voor accessoires en ge reedschap vindt u op www.festool.nl. 12 Milieu Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht. Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Informatie over de inzamelpunten voor een correcte verwijdering is onder www.festool.nl/ recycling in te zien. Informatie voor REACH: www.festool.nl/reach 13 Algemene aanwijzingen

13.1 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- Nederlands 49en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen. De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdi agnose, reparatie- en garantieafwikkeling als mede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische ge reedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor an dere doeleinden gebruikt.
