GEBRUIKSAANWIJZING ETS EC 1503 EQPlus FESTOOL

de	Originalbetriebsanleitung - Exzenterschleifer 7
en	Original Instructions - Eccentric sander 13
fr	Notice d’utilisation d’origine - Ponceuse excentrique 19
es	Manual de instrucciones original - Lijadora excéntrica 26
it	Istruzioni per l’uso originali - Levigatrice orbitale 32
nl	Originele gebruiksaanwijzing - Excenterschuurmachine 39
sv	Originalbruksanvisning - Excenterslipmaskin 45
fi	Alkuperäiset käyttöohjeet - Epäkeskohiomakone 50
da	Original brugsanvisning - Excentersliber 56
nb	Originalbruksanvisning - Eksentersliper 62
pt	Manual de instruções original - Lixadora excêntrica	67
ru	Оригинал Руководства по эксплуатации - Эксцентриковая шлифмашинка	73
cs	Originál návodu k obsluze - Excentrická bruska	80
pl	Oryginalna instrukcja eksploatacji - Szlifierka mimośrodowa	86

ETS EC 150/3 EQ

ETS EC 150/3 EQA

ETS EC 150/5 EQ

ETS EC 150/5 EQA

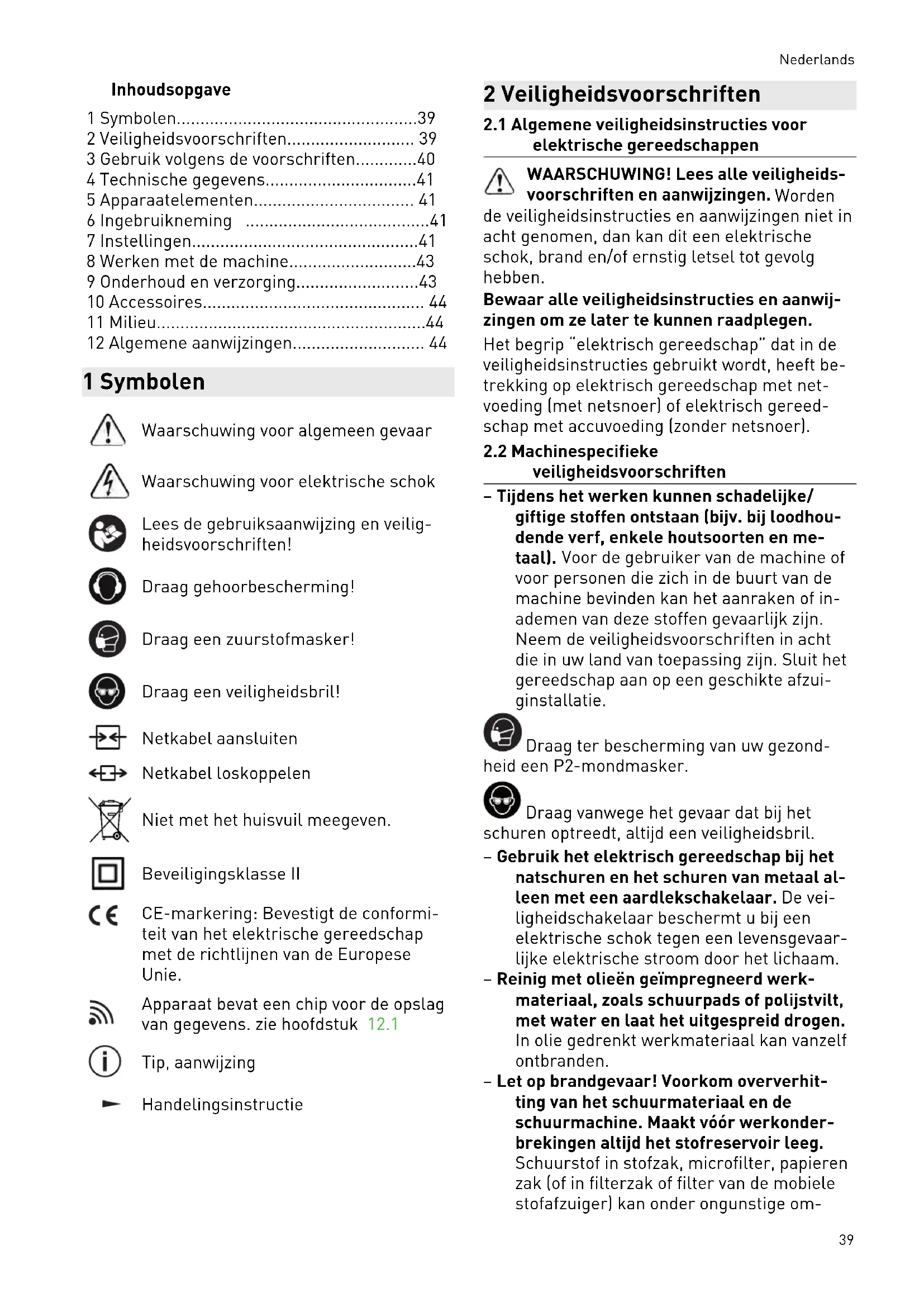

1 Symbolen....39
2 Veiligheidsvoorschriften.... 39
3 Gebruik volgens de voorschriften....40
4 Technische gegevens....41
5 Apparaatelementen.... 41
6 Ingebruikneming 41
7 Instellingen....41
8 Werken met de machine....43
9 Onderhoud en verzorging....43
10 Accessoires.... 44
11 Milieu....44
12 Algemene aanwijzingen.... 44

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Netkabel aansluiten

Netkabel loskoppelen

Niet met het huisvuil meegeven.

Beveiligingsklasse II

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 12.1

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheids- voorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke veiligheidsvoorschriften

- Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf, enkele houtsoorten en metaal). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn. Sluit het gereedschap aan op een geschikte afzui-ginstallatie.

Draag ter bescherming van uw gezondeen P2-mondmasker.

Draag vanwege het gevaar dat bij het ren optreedt, altijd een veiligheidsbril.

- Gebruik het elektrisch gereedschap bij het natschuren en het schuren van metaal alleen met een aardlekschakelaar. De veiligheidschakelaar beschermt u bij een elektrische schok tegen een levensgevaarlijke elektrische stroom door het lichaam.

- Reinig met olieën geïmpregneerd werk- materiaal, zoals schuurpads of polijstvilt, met water en laat het uitgespreid drogen. In olie gedrenkt werkmateriaal kan vanzelf ontbranden.

- Let op brandgevaar! Voorkom oververhitting van het schuurmateriaal en de schuurmachine. Maakt vóór werkonderbrekingen altijd het stofreservoir leeg. Schuurstof in stofzak, microfilter, papieren zak (of in filterzak of filter van de mobiele stofafzuiger) kan onder ongunstige om-

Nederlands

standigheden, zoals bij een vonkenregen bij het schuren van metaal, uit zichzelf ont- branden. Het is met name gevaarlijk wan- neer schuurstof zich heeft vermengd met lak- en polyurethaanresten of andere che- mische stoffen en het schuursel na lang werken erg warm is.

• Alleen originele Festool steunschijven gebruiken. Schijven van andere merken zijn niet geschikt voor het toerental van de schijf en kunnen breken.
• Is de machine gevallen, controleer het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige controle. Laat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschijven en beschadigde machines kunnen tot letsel en onveiligheid leiden.

2.3 Stofconcentraties met metaalaandeel, en schuren van vochtige oppervlakken

Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlakken moeten om veiligheidsredenen de volgende maatregelen in acht worden genomen:

• Voorschakelen van een differentiaal- (FI-, PRCD-) veiligheidsschakelaar.
• Machine aansluiten op een geschikt afzuig-apparaat.
• Machine regelmatig ontdoen van stofafzettingen in het motorhuis door dit uit te blazen.

Draag een veiligheidsbril!

2.4 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau L

$$ _ {P A} = 6 9 \mathrm{dB(A)} $$

Geluidsvermogensniveau L

$$ _ {\mathrm{WA}} = 8 0 \mathrm{dB(A)} $$

Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk optreedt

Beschadiging van het gehoor

▶ Gehoorbescherming gebruiken.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:

Trillingsemissiewaarde (met 3 assen)

$$ a _ {h} = 4, 8 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

• zijn geschikt om machines te vergelijken,
• om tijdens het gebruik een voorlopige in- schatting van de trillings- en geluidsbelas- ting te maken
• en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

• De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden.
• Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De schuurmachines zijn bedoeld voor het schuren van hout, kunststof, combinatiemateriaal, verf/lak, plamuur en soortgelijk materiaal. Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlakken moeten speciale veiligheidsinstructies opgevolgd worden. De schuurmachines zijn conform hun bestemming niet geschikt voor het specifiek schuren van metaal. Er mag geen asbesthoudend materiaal worden bewerkt.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt.

Schuuruitslag 3,0 mm 5,0 mm

Steunschijf D 150 mm D 150 mm

Elektronische afzuigherkenning - x - x

1,2 kg 1,2 kgGewicht conform EPTA-procedure

5 Apparaatelementen

[1-1] Aan-/Uit-toets

[1-2] Toerentalregeling

[1-3] Steunschijf

[1-4] Plug it-aansluiting

[1-5] Afzuigaansluiting

[1-6] LED voor de afzuigherkenning *

[1-7] Geïsoleerde greepvlakken (grijs gearceerd gebied)

* Alleen bij elektrische gereedschappen met elektronische afzuigherkenning (zie technische gegevens).

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

WAARSCHUWING

Ontoelaatbare spanning of frequentie!

Risico van ongevallen

• De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
  In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120 V/60 Hz worden gebruikt.

VOORZICHTIG

Verhitting van de plug it-aansluiting bij on- volledig vergrendelde bajonetsluiting

Verbrandingsgevaar

- Voor het inschakelen van het elektrisch gereedschap controleren of de bajonetsluiting van de aansluitkabel geheel is gesloten en vergrendeld.

Aansluiten en losmaken van de netkabel -zie afbeelding[2].

6.1 In-/uitschakelen [1-1]

AAN Aan-/Uit-toets [1-1] indrukken

AUS Aan-/Uit-toets [1-1] indrukken

Bij een geactiveerde afzuigherkenning kan het elektrisch gereedschap niet inschakelen zonder aangesloten afzuigslang - zie hfdst.

7 Instellingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

- Trek vóór alle werkzaamheden aan de machine altijd de stekker uit het stopcontact!

7.1 Elektronica

De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt.

Constant toerental

Het vooraf ingestelde motortoerental wordt elektronisch constant gehouden. Hierdoor wordt ook bij belasting een gelijkblijvende schuursnelheid bereikt.

Toerentalreductie bij hoge trillingen

Wanneer er hoge trillingen en slingerbewegingen bij het elektrisch gereedschap optreden, bijv. bij het gebruik van een interface-pad, gaat het toerental automatisch omlaag om het elektrisch gereedschap en de gebruiker te beschermen.

Temperatuurbeveiliging

Het toerental kan met de stelknop [1-2] tussen 6000 en 10000 min ^-1 worden ingesteld.

Hierdoor kunt u de schuursnelheid optimaal aanpassen aan het betreffende materiaal (zie hoofdstuk 8).

7.3 Afzuigherkenning \*

De elektronische afzuigherkenning herkent of een afzuigslang is aangesloten op het elektrisch gereedschap. Na activering kan het elektrisch gereedschap alleen met aangesloten afzuigslang worden ingeschakeld.

* Alleen bij elektrische gereedschappen met elektronische afzuigherkenning (zie technische gegevens).

Bedrijfsmodus

De functie wordt via de LED [1-6] gesignaleerd:

Continu licht: afzuig- slang aangesloten

Knipperlicht: geen afzuigslang aangesloten, elektrisch gereedschap kan niet worden ingeschakeld.

Geen licht: afzuigher-kenning is niet actief.

Afzuigherkenning in-/uitschakelen

De afzuigherkenning is in de aflevertoestand gedeactiveerd.

▶ Elektrisch gereedschap inschakelen door de Aan-/Uit-toets [1-1] kort in te drukken.
▶ Elektrisch gereedschap weer uitschakelen en hierbij de Aan-/Uit-toets [1-1] permanent ingedrukt houden.

Elektrisch gereedschap piept 1x.

▶ Toerentalregeling [1-2] in beide eindpositions draaien (stand 1 en 6).

Elektrisch gereedschap piept 3x voor Aan, resp. 2x voor Uit.
▶ Aan-/Uit-toets [1-1] loslaten.

Afzuigherkenning is geactiveerd resp. gedeactiveerd.

7.4 Steunschijf wisselen [3]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruiks-

materialen. Wanneer geen gebruik wordt ge- maakt van originele accessoires of verbruiks- materialen, dan vervalt de aanspraak op garan- tie.

Waarschuwing! Voer geen constructieve wijzingen uit in de geopende binnenruim-

te van de machine wanneer de steunschijf is gedemonteerd.

Gevaar voor de gezondheid: Wanneer er steunschijven met een verkeerde grootte

worden gemonteerd, leidt dit tot ontoelaatbaar hoge trillingen.

Afhankelijk van het te bewerken oppervlak kan de machine met drie steunschijven van een verschillende hardheid uitgerust worden.

Hard: Grof en fijnschuren op vlakken. Schuren aan randen.

Zacht: Universeel voor grof en fijnschuren, voor egale en gewelfde vlakken.

Superacht: Fijnschuren van vormstukken, welvingen, radii. Niet gebruiken aan randen!

7.5 Schuur-accessoires met StickFix bevestigen [3b]

Op de StickFix-steunschijf kan het daarvoor geschikte StickFix-schuurpapier en StickFix-schuurvlies snel en eenvoudig worden bevestigd.

▶ Druk de zelfklevende schuur-accessoires op de steunschijf [1-3].

Bij een afnemende hechting van de Stick-fix-laag kunnen de accessoires van de

steunschijf - met name wanneer deze niet op het werkstuk staat - van de schijf losraken en letsel veroorzaken. Steunschijf vervangen!

7.6 Absaugung

WAARSCHUWING

▶ Nooit zonder afzuiging werken.
▶ Nationale voorschriften in acht nemen.

Het elektrisch gereedschap bezit geen geïntegreerde afzuiging. Daarom dient er een mobiele Festool stofafzuiger met een afzuigslang van 27 mm diameter op de afzuigaansluiting [1-5] te worden aangesloten.

Aanbeveling: Antistatic-Absaugschlauch verwenden! Hierdoor kan de elektrische oplading worden gereduceerd.

8 Werken met de machine

WAARSCHUWING

Gevaar voor letsel

- Werkstuk zo bevestigen, dat het tijdens de bewerking niet kan bewegen.

Neem de volgende aanwijzingen in acht:

• Overbelast de machine niet door deze te sterk aan te drukken! U krijgt het beste schuurresultaat wanneer u met een matig sterke aandrukkracht werkt. De schuurafname en -kwaliteit hangen in principe af van de keuze van het juiste schuurmateriaal.
• Houd de machine voor een goede geleiding met beide handen vast aan het motorhuis en de tandwielkop.

Voor schuurwerkzaamheden raden wij de volgende instellingen van de stelknop [1-2]aan:

Schuurwerkzaamheden Stand van de stel-knop

– Schuren met max. afname 5–6
- Afschuren van oude verf
– Schuren van hout en fineer vóór het lakken
- Tussenschuren van lak op vlakken

– Schuren van dun opgebrachte grond-4–5 lak

- Schuren van hout met schuurvlies

- Afschuinen van houten delen

- Gladmaken van gegronde houten oppervlakken

– Schuren van randen van massief hout 3–4 en fineer

- Sponningen van ramen en deuren schuren

- Tussenschuren van lak bij randen

- Opschuren van natuurhouten vensters met schuurvlies

- Gladschuren met schuurvlies van houten oppervlakken voor het beitsen

- Afschuren van gebeitste oppervlakken met schuurvlies

- Met schuurvlies afschuren of verwijderen van overbodige kalkpasta

Schuurwerkzaamheden Stand van de stel-knop

• Lak tussenschuren op gebeitste oppervlakken 2-3
• Reinigen met schuurvlies van natuurhouten raamsponningen
• Schuren van gebeitste randen 1-2
• Schuren van thermoplastische kunststof

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact trekken!
  ▶ Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is om de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

WAARSCHUWING

Verkeerde tests kunnen tot beschadiging van het apparaat en tot verwonding van de gebruiker leiden

- Voor de test van de elektrische veiligheid is speciale informatie noodzakelijk. Deze is bij de servicewerkplaats van Festool in uw land verkrijgbaar.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

Bij afname van het vermogen of verhoogde trillingen de koelluchtopeningen afzuigen en reinigen.

9.1 Het reinigen van de afzuigkanalen

Wij raden u (met name bij het schuren van kunstharsplamuur, het natschuren en bij gips) aan om de afzuigkanalen in de machine [4-1]

Nederlands

wekelijks met een kleine platte borstel of een stoflap te reinigen.

9.2 Reiniging van de binnenruimte

Regelmatig de binnenruimte van het elektrisch gereedschap aan de onderzijde van de ventilator [4-3] reinigen, anders gaan de trillingswaarden door stofaanhechting achteruit.

9.3 Steunschijf en schijfrem vervangen

Het rubbermanchet [4-2] raakt de steunschijf licht en voorkomt dat het toerental ongecontroleerd toeneemt. Door de gebruikte metalen pennen is de schijfrem bijna slijtvrij.

Gebruik alleen originele steun- en poetssteunschijven van Festool. Het gebruik van inferieure steun- en poetssteunschijven kan tot een aanzienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt.

De bestelnummers voor accessoires en filters vindt u in uw Festool-catalogus of op internet via "www.festool.nl".

11 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/reach

12 Algemene aanwijzingen

12.1 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen.

De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdi-

agnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor andere doeleinden gebruikt.
