MANUAL DE UTILIZADOR ETS EC 1503 EQPlus FESTOOL

pt Declaração de conformidade UE. Declaramos, sob a nossa exclusiva responsabilidade, que este produto corresponde às normas ou aos documentos normativos citados a seguir:

Plato lijador D 150 mm D 150 mm

Duro: lijado basto y lijado fino sobre superficies. Lijado de cantos.

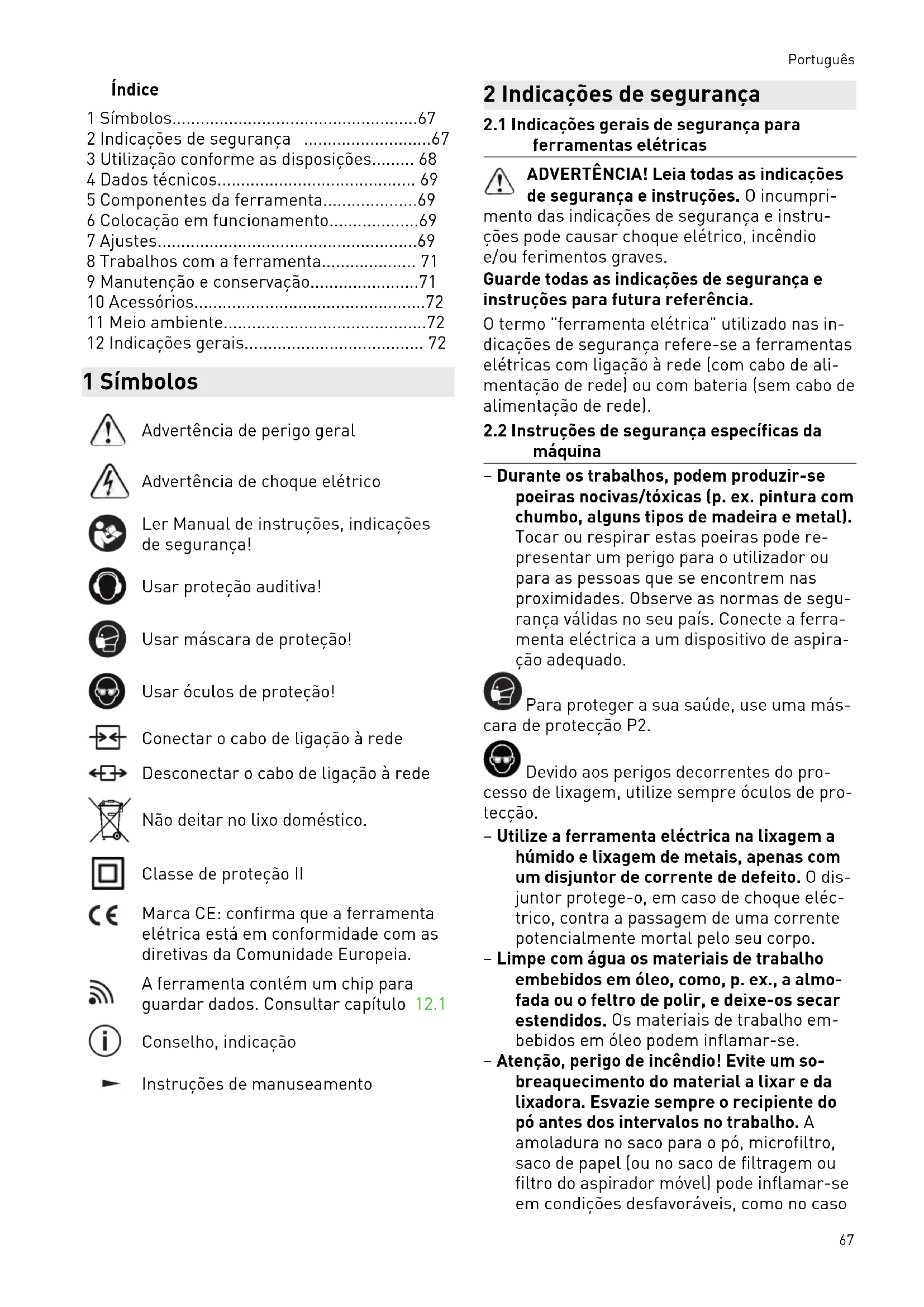

1 Símbolos....67
2 Indicações de segurança 67
3 Utilização conforme as disposições...... 68
4 Dados técnicos.... 69
5 Componentes da ferramenta....69
6 Colocação em funcionamento......69
7 Ajustes....69
8 Trabalhos com a ferramenta.... 71
9 Manutenção e conservação....71
10 Acessórios....72
11 Meio ambiente....72
12 Indicações gerais.... 72

1 Símbolos

Advertência de perigo geral

Advertência de choque elétrico

Ler Manual de instruções, indicações de segurança!

Usar proteção auditiva!

Usar máscara de proteção!

Usar óculos de proteção!

Conectar o cabo de ligação à rede

Desconectar o cabo de ligação à rede

Não deitar no lixo doméstico.

Classe de proteção II

Marca CE: confirma que a ferramenta elétrica está em conformidade com as diretivas da Comunidade Europeia.

A ferramenta contém um chip para guardar dados. Consultar capítulo 12.1

Conselho, indicação

Instruções de manuseamento

2 Indicações de segurança

2.1 Indicações gerais de segurança para ferramentas elétricas

ADVERTÊNCIA! Leia todas as indicações de segurança e instruções. O incumpri-

mento das indicações de segurança e instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

O termo "ferramenta elétrica" utilizado nas indicações de segurança refere-se a ferramentas elétricas com ligação à rede (com cabo de alimentação de rede) ou com bateria (sem cabo de alimentação de rede).

2.2 Instruções de segurança específicas da máquina

• Durante os trabalhos, podem produzir-se poeiras nocivas/tóxicas (p. ex. pintura com chumbo, alguns tipos de madeira e metal).
  Tocar ou respirar estas poeiras pode representar um perigo para o utilizador ou para as pessoas que se encontrem nas proximidades. Observe as normas de segurança válidas no seu país. Conecte a ferramenta eléctrica a um dispositivo de aspiração adequado.

Para proteger a sua saúde, use uma más- de protecção P2.

Devido aos perigos decorrentes do pro- o de lixagem, utilize sempre óculos de pro- o.

- Utilize a ferramenta eléctrica na lixagem a húmido e lixagem de metais, apenas com um disjuntor de corrente de defeito. O disjuntor protege-o, em caso de choque eléctrico, contra a passagem de uma corrente potencialmente mortal pelo seu corpo.

- Limpe com água os materiais de trabalho embebidos em óleo, como, p. ex., a almofada ou o feltro de polir, e deixe-os secar estendidos. Os materiais de trabalho embebidos em óleo podem inflamar-se.

- Atenção, perigo de incêndio! Evite um sobreaquecimento do material a lixar e da lixadora. Esvazie sempre o recipiente do pó antes dos intervalos no trabalho. A amoladura no saco para o pó, microfiltro, saco de papel (ou no saco de filtragem ou filtro do aspirador móvel) pode inflamar-se em condições desfavoráveis, como no caso

Português

de produção de faíscas durante a lixagem de metais. Existe um risco extremo no caso de a amoladura ser misturada com resíduos de tinta, poliuretano ou outras substâncias químicas e o material a lixar ficar quente após um longo período de trabalho.

- Utilizar apenas pratos de lixar originais

Festool. Os pratos de outros fabricantes não são adequados para o número de rotações da lixadora e podem quebrar.

- Após a queda, verifique a ferramenta eléctrica e o prato de lixar em relação à existência de danos. Desmonte o prato de lixar para realizar uma verificação precisa. Mande reparar as peças danificadas antes de as aplicar. Os pratos de lixar partidos e ferramentas danificadas podem causar ferimentos e provocar a insegurança de funcionamento da ferramenta.

2.3 Pós mistos com teor de metal e lixagem de superfícies húmidas

No caso de pós mistos com teor de metal (p. ex., lixagem de tintas no setor automóvel) e ao lixar superfícies húmidas, devem, por razões de segurança, respeitar-se as seguintes medidas:

• Ligar à entrada um disjuntor de corrente de defeito (FI, PRCD).
• Ligar a ferramenta a um aspirador adequado.
• Limpar regularmente a ferramenta por so-pro, de forma a remover acumulações de pó existentes na carcaça do motor.

Usar óculos de protecção!

2.4 Valores de emissões

Os valores determinados de acordo com EN 62841 são tipicamente:

Nível de pressão acústica L _PA = 69 dB(A)

Nível de potência acústica L _WA = 80 dB(A)

Insegurança K = 3 dB

CUIDADO

Ruído que surge ao trabalhar

Perturbação da audição

▶ Utilizar proteção auditiva.

Nível de emissão de vibrações a_h (soma vetorial em três direções) e insegurança K determinados segundo EN 62841:

Nível de emissão de vibrações a_h = 4,8 m/s^2 (3 eixos)

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Os valores de emissão indicados (vibração, ruído)

• servem de comparativo de ferramentas,
• são também adequados para uma avaliação provisória do coeficiente de vibrações e do nível de ruído durante a aplicação,
• representam as aplicações principais da ferramenta elétrica.

CUIDADO

Os valores de emissão podem divergir dos valores apresentados. Isto depende da utilização da ferramenta e do tipo de peça a trabalhar.

• Tem de ser avaliada a carga real durante todo o ciclo de trabalho.
  ▶ Dependendo da carga real, devem ser determinadas medidas de segurança adequadas para a proteção do operador.

3 Utilização conforme as disposições

Conforme as disposições, as lixadoras estão previstas para lixar madeira, plástico, material composto, tinta/verniz, massa de aparelhar e materiais semelhantes. No caso de pós mistos com teor de metal (p. ex., lixagem de tintas no setor automóvel) e ao lixar superfícies húmidas, devem respeitar-se indicações de segurança especiais. De acordo com as disposições, as lixadoras não são adequadas para a pura lixagem de metais. Não se pode trabalhar com material que contenha amianto.

Em caso de utilização incorrecta, a responsabilidade é do utilizador.

4 Dados técnicos

Lixadora excêntrica ETS EC 150/3 EQ 150/3 EQA 150/5 EQ 150/5 EQA

Potência 400 W 400 W

Número de rotações (em vazio) 6000 - 10 000 rpm 6000 - 10 000 rpm

Deteção eletrónica de aspiração - x - x

5 Componentes da ferramenta

[1-1] Tecla de ativação/desativação

[1-2] Regulação do número de rotações

[1-3] Prato de lixar

[1-4] Conexão plug it

[1-5] Bocal de aspiração

[1-6] LED para deteção de aspiração *

[1-7] Áreas de pega isoladas (área sombreada a cinzento)

* Apenas em ferramentas elétricas com dete- ção de aspiração eletrónica (consultar os Dados técnicos).

As figuras indicadas encontram-se no início do manual de instruções.

6 Colocação em funcionamento

ADVERTÊNCIA

Tensão ou frequência inadmissível!

Perigo de acidente

• A tensão da rede e a frequência da fonte de corrente devem estar de acordo com os dados da placa de identificação.
• Na América do Norte, só podem ser utilizadas ferramentas Festool com uma indicação de tensão de 120 V / 60 Hz.

CUIDADO

Aquecimento da conexão plug it caso o fecho de baioneta não esteja completamente bloqueado

Risco de queimadura

- Antes de ligar a ferramenta elétrica, assegurar que o fecho de baioneta está bem ligado ao cabo de ligação à rede e bloqueado.

Conexão e desconexão do cabo de ligação à rede - ver imagem [2].

6.1 Ligar/desligar [1-1]

LIGADO Premir a tecla de ativação/desativação [1-1]

DESLIGA-DO Premir a tecla de ativação/desativação [1-1]

Com a deteção do aspirador ativa, não é possível ligar a ferramenta elétrica sem que o tubo flexível de aspiração esteja conectado - consultar o cap. .

7 Ajustes

ADVERTÊNCIA

Perigo de ferimentos, choque elétrico

- Antes de efetuar qualquer trabalho na ferramenta retirar sempre a ficha da tomada!

A ferramenta possui um sistema eletrónico de onda completa com as seguintes características:

Arranque suave

A arranque suave com regulação eletrónica providencia um arranque da ferramenta elétrica isento de solavancos.

Número de rotações constante

As rotações do motor pré-secionadas são mantidas constantes de modo eletrónico. Deste modo, alcança-se uma velocidade de lixagem constante, mesmo em caso de carga.

Redução do número de rotações com vibrações elevadas

Se surgirem grandes vibrações e oscilações na ferramenta elétrica, p. ex., no caso de utilização com um patim intermédio, o número de rota-

Português

ções é automaticamente reduzido, de forma a proteger a ferramenta elétrica e o utilizador.

Proteção térmica

Para evitar um sobreaquecimento do motor, o consumo de corrente é limitado no caso de uma elevada temperatura do motor. Se a temperatura continuar a aumentar, a ferramenta elétrica desliga-se. Só pode ser ligada de novo depois de o motor ter arrefecido.

7.2 Ajustar o número de rotações

Através da roda de ajuste [1-2], é possível ajustar o número de rotações entre 6000 e 10000 rpm.

Deste modo, pode ajustar adequadamente a velocidade de lixagem ao respectivo material a trabalhar (consultar o capítulo 8).

7.3 Deteção de aspiração \*

A deteção eletrónica de aspiração reconhece se está conectado um tubo flexível de aspiração à ferramenta elétrica. Após a ativação, a ferramenta elétrica só pode ser ligada com um tubo flexível de aspiração conectado.

* Apenas em ferramentas elétricas com dete- ção de aspiração eletrónica (consultar os Dados técnicos).

Modo de funcionamento

O modo de funcionamento é sinalizado através do LED [1-6]:

Luz permanente: tubo flexível de aspiração conectado

Luz intermitente: nenhum tubo flexível de aspiração conectado, impossível ligar a ferramenta elétrica.

Sem luz: deteção de aspiração não está ativa.

Ligar/desligar a deteção de aspiração

No estado de entrega, a deteção de aspiração está desativada.

▶ Ligar a ferramenta elétrica premindo por breves instantes a tecla de ativação/desativação [1-1].
▶ Voltar a desligar a ferramenta elétrica e, em simultâneo, manter a tecla de ativação/desativação [1-1] premida permanente-mente.

A ferramenta elétrica emite 1 som de bipe.

- Rodar a regulação do número de rotações [1-2] até às duas posições finais (posição 1 e 6).

A ferramenta elétrica emite 3 sons de bipe para ligar ou 2 sons para desligar.

▶ Soltar a tecla de ativação/desativação [1-1]. A detecão de aspiração está ativada ou desativada.

7.4 Substituir o prato de lixar [3]

Só é possível obter resultados perfeitos com material de desgaste e acessórios

originais. Caso sejam montados acessórios ou material de desgaste não originais, o direito à garantia cessa.

Advertência! Não realizar nenhuma alteração estrutural no interior aberto da

máquina quando o prato de lixar está desmontado.

Perigo para a saúde: a montagem de

pratos de lixar de dimensões erradas origina vibrações de intensidade inaceitável na ferramenta.

De modo a adaptar-se à superfície a trabalhar, a ferramenta pode ser equipada com três pratos de lixar com níveis distintos de dureza.

Duro: lixagem de desbaste e acabamento em superfícies. Lixar arestas.

Macio: universal para lixagem de desbaste e acabamento, para superfícies planas e abauladas.

Super macio: lixagem de acabamento em peças recortadas, curvaturas, raios. Não aplicar em arestas!

7.5 Fixar os acessórios de lixagem com StickFix [3b]

No prato de lixar StickFix, as lixas StickFix e os velos de lixamento StickFix adequados podem ser fixados de modo rápido e simples.

- Pressione os acessórios de lixagem autoaderentes sobre o prato de lixar [1-3].

Quando o revestimento Stickfix começa a perder aderência, os acessórios do prato

de lixar - especialmente quando não há contacto quando a ferramenta é ligada - podem sol-tar-se do prato de lixar e dar origem a feri-mentos. Substituir o prato de lixar!

7.6 Aspiração

ADVERTÊNCIA

Perigo para a saúde devido a pós

▶ Nunca trabalhar sem aspiração.
▶ Observar as disposições nacionais.

A ferramenta elétrica não possui nenhuma aspiração própria. Por essa razão, deve ligar-se um bocal de aspiração Festool [1-5] com um diâmetro de tubo flexível de aspiração de 27 mm.

Recomendação: utilizar um tubo flexível de aspiração antiestático! Desta forma, é possível reduzir a carga elétrica.

8 Trabalhos com a ferramenta

ADVERTÊNCIA

Perigo de ferimentos

- Fixe sempre a peça a trabalhar, de modo a que não se possa mover, ao ser trabalhada.

Observar as seguintes indicações:

• Não sobrecarregue a ferramenta, pressionando-a com demasiada força! Alcança o melhor resultado de lixagem se trabalhar com uma pressão de encosto moderada. O rendimento e a qualidade de lixagem dependem essencialmente da escolha da lixa certa.
• Para uma condução segura da ferramenta, agarre-a com ambas as mãos na carcaça do motor e na cabeça da caixa de engrenagens.
  Para trabalhos de lixagem recomendamos os seguintes ajustes da roda de ajuste [1-2]:

Trabalhos de lixagem Posição da roda de ajuste

• Lixagem com desbaste máximo 5-6
• Lixagem de tintas antigas
• Lixagem de madeira e contraplacado antes da pintura
• Lixagem intermédia de tinta em superfícies

- Lixagem de camadas finas de primário 4-5

- Lixagem de madeira com velo de li-xamento

- Quebra de arestas em peças de madeira

- Alisamento de superfícies de madeira com primeira demão

Trabalhos de lixagem Posição da roda de

ajuste

- Lixagem de arestas em madeira maciça e contraplacado 3-4

- Lixagem em rebaixos de janelas e portas

- Lixagem intermédia de tinta em arestas

- Esmerilagem de janelas de madeira natural com velo de lixamento

- Alisamento de superfícies em madeira antes da decapagem com velo de lixamento

- Raspagem de superfícies maceradas com lixas de velo de fibras

- Raspagem ou levantamento da pasta de calcário desnecessária com velo de lixamento

- Lixagem intermédia de tinta em superfícies decapadas 2-3

- Limpeza de rebaixos de janelas em madeira natural com velo de lixamento

- Lixagem de arestas decapadas 1-2

- Lixagem de termoplásticos

9 Manutenção e conservação

ADVERTÊNCIA

Perigo de ferimentos, choque elétrico

• Antes de efetuar quaisquer trabalhos de manutenção e conservação, retirar sempre a ficha da tomada de corrente!
• Todos os trabalhos de manutenção e reparação que exijam uma abertura da caixa do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autorizada.

ADVERTÊNCIA

Verificações incorretas podem causar danos na ferramenta e ferimentos no utilizador

Para a verificação da segurança elétrica são necessárias informações especiais. Estas estão disponíveis nas oficinas de serviço Festool do seu país.

Serviço Após-Venda e Reparação somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/serviço

Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.pt/serviço

Para assegurar a circulação do ar, as aberturas do ar de refrigeração na carcaça do motor devem ser mantidas sempre desobstruídas e limpas.

No caso de redução da potência ou vibrações elevadas, aspirar as aberturas de ar de refrigeração e limpá-las.

9.1 Limpeza dos canais de aspiração

Recomendamos que limpe uma vez por semana (particularmente ao lixar primer de resina sintética, na lixagem a húmido e no caso de gesso) os canais de aspiração na ferramenta [4-1], utilizando uma pequena escova plana ou um trapo de tecido.

9.2 Limpeza do interior

Limpar regularmente o interior da ferramenta eléctrica na parte inferior do ventilador [4-3], caso contrário os valores de vibração agravam-se devido às acumulações de pó.

9.3 Substituir o prato de lixar e travão do prato

A manga de borracha [4-2] roça no prato de li-xar e evita deste modo que ele acelere de forma descontrolada. O travão do prato está praticamente isento de desgaste devido aos pinos de metal aplicados.

Quando o efeito de travagem deixa de se fazer sentir é necessário, antes de mais, verificar o prato de lixar em relação a desgaste e, se necessário, substitui-lo. Substituir o travão do prato/manga de borracha danificado(a).

10 Acessórios

Utilize apenas pratos de lixar e de polir originais da Festool. A utilização de pratos de lixar e de polir de qualidade inferior pode provocar de-sequilíbrios consideráveis que pioram a qualidade dos resultados de trabalho e aumentam o desgaste da ferramenta.

Consulte os números de encomenda dos acessórios e filtros no seu catálogo Festool ou na Internet em "www.festool.pt".

11 Meio ambiente

Não deite a ferramenta no lixo doméstico! Encaminhar as ferramentas, acessórios e embalagens para reaproveitamenógico. Respeitar as normas nacionais em

Apenas países da UE: de acordo com a Diretiva Europeia sobre resíduos de equipamentos elétricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.

Informações sobre REACH: www.festool.com/reach

12 Indicações gerais

12.1 Informações sobre a proteção de dados

A ferramenta elétrica possui um chip para a memorização automática de dados da ferramenta e de funcionamento. Os dados guardados não contêm qualquer associação direta a pessoas.

Os dados podem ser lidos sem que haja contacto, através de ferramentas especiais, e são utilizados pela Festool, apenas para o diagnóstico de erros, a resolução de situações de reparação e garantia, bem como para a melhoria da qualidade ou o aperfeiçoamento da ferramenta elétrica. Sem consentimento expresso do cliente, não há nenhuma utilização adicional dos dados.
