INSTRUKCJA OBSŁUGI ETS EC 1503 EQPlus FESTOOL

pl Deklaracja zgodności UE. Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia następujące normy lub dokumenty normatywne:

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 62841-1: 2015 + AC:2015

EN 62841-2-4: 2014 + AC:2015

EN 55014-1: 2017, EN 55014-2: 2015

EN 61000-3-2: 2014, EN 61000-3-3: 2013

EN 50581:2012

C6 Festool GmbH

Wertstr. 20, D-73240 Wendlingen GERMANY

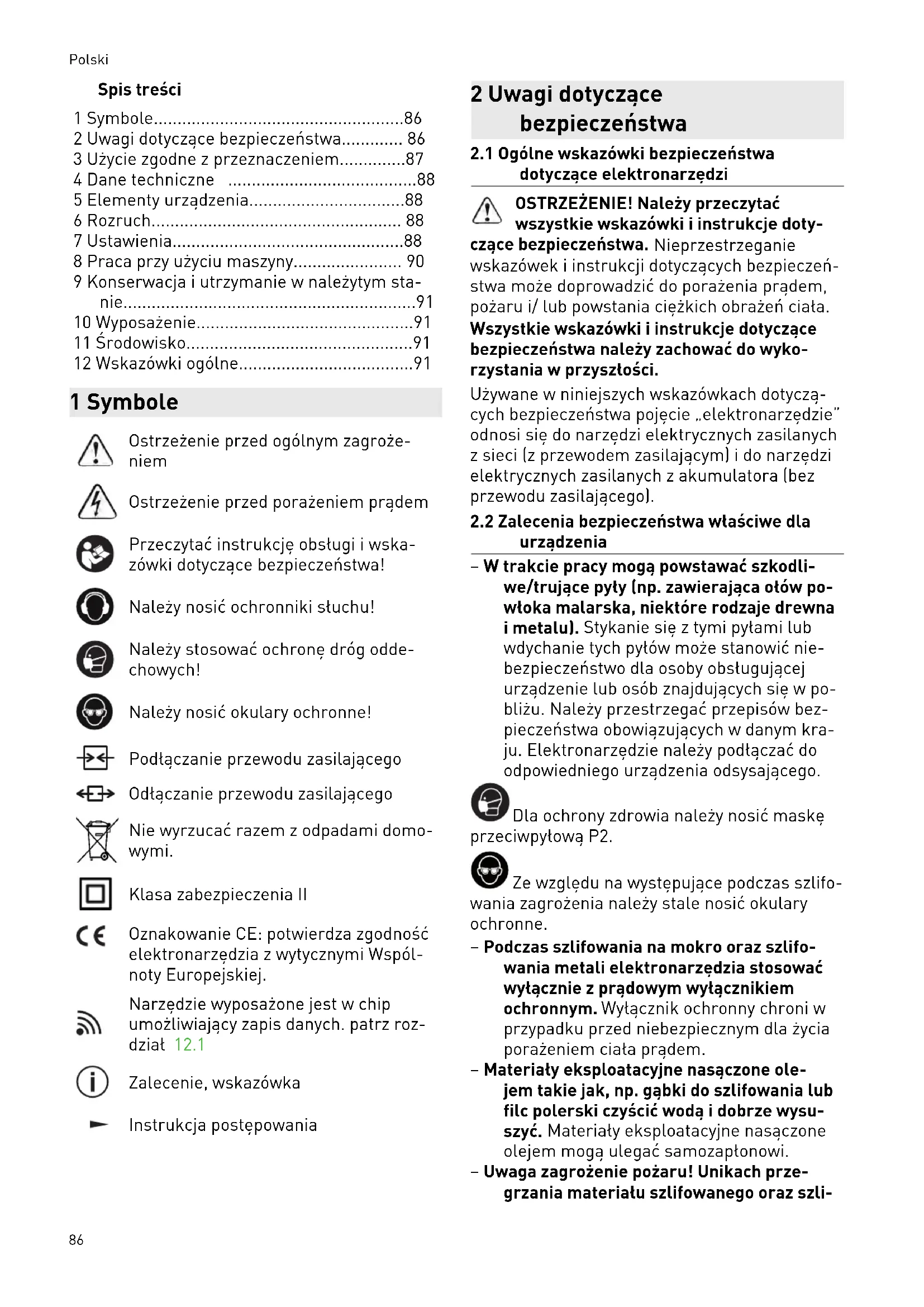

1 Symbole....86
2 Uwagi dotyczące bezpieczeństwa...... 86
3 Użycie zgodne z przeznaczeniem....87
4 Dane techniczne 88
5 Elementy urządzenia....88
6 Rozruch....88
7 Ustawienia....88
8 Praca przy użyciu maszyny.... 90
9 Konserwacja i utrzymanie w należytym sta- nie....91
10 Wyposażenie....91
11 Środowisko....91
12 Wskazówki ogólne....91

1 Symbole

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!

Należy nosić ochronniki słuchu!

Należy stosować ochronę dróg odde- chowych!

Należy nosić okulary ochronne!

Podłączanie przewodu zasilającego

Odtączanie przewodu zasilającego

Nie wyrzucać razem z odpadami domowymi.

Klasa zabezpieczenia II

Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Współnoty Europejskiej.

Narzędzie wyposażone jest w chip umożliwiający zapis danych. patrz rozdział 12.1

Zalecenie, wskazówka

Instrukcja postępowania

2 Uwagi dotyczące bezpieczeństwa

2.1 Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje doty-

czące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

Używane w niniejszych wskazówkach dotyczących bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

2.2 Zalecenia bezpieczeństwa właściwe dla urządzenia

- W trakcie pracy mogą powstawać szkodli-we/trujące pyty (np. zawierająca ołów powłoka malarska, niektóre rodzaje drewna i metalu). Stykanie się z tymi pyłami lub wdychanie tych pytów może stanowić nie-bezpieczeństwo dla osoby obstugującej urządzenie lub osób znajdujących się w pobliżu. Należy przestrzegać przepisów bez-pieczeństwa obowiązujących w danym kraju. Elektronarzędzie należy podłączać do odpowiedniego urządzenia odsysającego.

Dla ochrony zdrowia należy nosić maskę iwpytową P2.

Ze względu na występujące podczas szlifo-

wania zagrożenia należy stale nosić okulary ochronne.

• Podczas szlifowania na mokro oraz szlifowania metali elektronarzędzia stosować wyłącznie z prądowym wyłącznikiem ochronnym. Wyłącznik ochronny chroni w przypadku przed niebezpiecznym dla życia porażeniem ciała prądem.
• Materiały eksploatacyjne nasączone olejem takie jak, np. gąbki do szlifowania lub filc polerski czyścić wodą i dobrze wysuszyć. Materiały eksploatacyjne nasączone olejem mogą ulegać samozapłonowi.
  – Uwaga zagrożenie pożaru! Unikach przegrzania materiału szlifowanego oraz szli-

fierki. Przed przerwami w pracy zawsze opróżniać zbiornik na pył. Pył szlifierski w worku na pył, mikrofiltrze, papierowym worku (lub worku filtrującym lub filtrze odkurzacza mobilnego) są w niekorzystnych warunkach takich, jak przepływ iskry podczas szlifowania metali, narażone na samozapłon. Szczególne zagrożenie istnieje w sytuacjach, gdy pył szlifierski jest przemieszany z resztkami lakieru, poliuretanu lub innymi substancjami chemicznymi a szlifowany materiał jest po długiej obróbce nagrzany.

• Stosować wyłącznie oryginalne talerze szlifierskie firmy Festool. Talerze innych producentów nie są dostosowane do prędkości obrotowej szlifierki i mogą pęknąć.
• Po upadku należy sprawdzić elektronarzędzie oraz talerz szlifierski pod względem uszkodzeń. Zdemontować talerz szlifierski w celu dokładnego sprawdzenia. Przed zamontowaniem uszkodzone elementy należy naprawić. Pęknięte talerze szlifierskie oraz uszkodzone urządzenia mogą być przyczyną zranień oraz niebezpiecznego działania urządzenia.

2.3 Pyły mieszane z zawartością metalu oraz szlifowanie wilgotnych powierzchni

W przypadku pytów mieszanych z zawar-ą metalu (np. po szlifowaniu lakieru w padku branży samochodowej) oraz podczasowania wilgotnych powierzchni należy ze -: dów bezpieczeństwa przestrzegać naste-łych zasad:

– Zainstalować prądowy wyłącznik ochronny (FI, PRCD).
- Podłączyć urządzenie do odpowiedniego odkurzacza.
- Regularnie czyścić urządzenie ze złogów pytu w obudowie silnika poprzez jej przedmuchanie.

Należy nosić okulary ochronne!

2.4 Wartości emisji

Wartości obliczone zgodnie z EN 62841 wynoszą zazwyczaj:

Poziom ciśnienia akustyczne- L_PA=69 dB(A) go

Poziom mocy akustycznej L _WA=80 dB(A)

Tolerancja błędu K = 3 dB

OSTROŻNIE

Parametry emisji

Uszkodzenie stuchu

▶ Używać ochronników słuchu.

Wartość emisji wibracji a_h (suma wektorowa w trzech kierunkach) oraz tolerancja błędu K ustalone wg EN 62841:

Wartość emisji drgań ah (3- a_h=4,8 m/s^2 osiowa)

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Podane wartości emisji (wibracje, szmery)

• stuża do porównania narzędzi,
• nadają się do tymczasowej oceny obciążenia wibracjami i hałasem podczas użytkowania,
• odnoszą się do głównych zastosowań elektronarzędzia.

OSTROŻNIE

Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane-go elementu.

Rzeczywiste wartości należy określić dla całego cyklu pracy urządzenia.
W zależności od rzeczywistego obciążenia hałasem należy określić odpowiednie środki bezpieczeństwa, w celu ochrony użytkownika.

3 Użycie zgodne z przeznaczeniem

Szlifierki te przeznaczone są do szlifowania drewna, tworzyw sztucznych, materiałów kompozytowych, farb / lakierów, mas szpachlowych i podobnych materiałów. W przypadku pytów mieszanych z zawartością metalu (np. po szlifowaniu lakieru w przypadku branży samochodowej) oraz podczas szlifowania wilgotnych powierzchni należy stosować się do szczególnych wskazówek bezpieczeństwa: Zgodnie z przeznaczeniem szlifierka nie nadaje się do szlifowania czystego metalu. Nie wolno obrabiać materiałów zawierających azbest.

4 Dane techniczne

Szlifierka mimośrodowa ETS EC 150/3 EQ 150/3 EQA 150/5 EQ 150/5 EQA

Moc 400 W 400 W

Prędkość obrotowa (na biegu jałowym)

6000 - 10000 min ^-1

6000 - 10000 min ^-1

Suw szlifujący 3,0 mm 5,0 mm

Talerz szlifierski D 150 mm D 150 mm

Elektroniczne rozpoznawanie odsysania - X - X

1,2 kg 1,2 kg Ciężar zgodnie z procedurą EPTA 01:

5 Elementy urządzenia

[1-1] Włącznik/wyłącznik

[1-2] Regulacja prędkości obrotowej

[1-3] Talerz szlifierski

[1-4] Przyłącze plug it

[1-5] Króciec ssący

[1-6] Dioda LED sygnalizacji ssania *

[1-7] Zaizolowane powierzchnie chwytania (obszar zaznaczony na szaro)

* Tylko w elektronarzędziach z elektronicznym rozpoznawaniem odsysania (patrz dane techniczne).

Podane rysunki znajdują się w załączniku instrukcji obsługi.

6 Rozruch

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość!

Niebezpieczeństwo wypadku

Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tabliczce identyfikacyjnej.
W Ameryce Północnej wolno stosować wyłącznie urządzenia Festool o parametrach napięcia 120 V/ 60 Hz.

OSTROŻNIE

Wtyczka plug-it ulega rozgrzaniu, gdy zamek bagnetowy nie jest całkowicie zamknięty Niebezpieczeństwo spalenia

- Przed uruchomieniem elektronarzędzia sprawdzić, czy zamek bagnetowy na przewodzie zasilania jest całkowicie zamknięty i zablokowany.

Podłączanie i odłączanie przewodu sieciowego - patrz ilustracja [2].

6.1 Włączanie/ wyłączanie [1-1]

WŁ. Wcisnąć Włącznik/wyłącznik [1-1]

AUS Wcisnąć Włącznik/wyłącznik [1-1]

W przypadku aktywnej funkcji sygnalizacji ssania włączenie elektronarzędzia bez podłączonego węża ssącego jest niemożliwe - patrz rozdział.

7 Ustawienia

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

- Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

7.1 Elektronika [Układ elektroniczny]

Maszyna jest wyposażona w pełnookresowy układ elektroniczny o następujących właściwościach:

Łagodny rozruch

Elektronicznie regulowany tagodny rozruch zapewnia uruchamianie narzędzia bez szarpnięć.

Stała prędkość obrotowa

Wstępnie wybrana prędkość obrotowa silnika utrzymywana jest elektronicznie na stałym poziomie. Dzięki temu nawet przy obciążeniu osiągana jest stała prędkość szlifowania.

Redukcja prędkości obrotowej przy dużych wibracjach

W przypadku wystąpienia dużych wibracji i drgań elektronarzędzia, np. podczas korzystania z narzędzia razem przekładką, prędkość obrotowa zostanie automatycznie zredukowana dla ochrony narzędzia oraz użytkownika.

Zabezpieczenie przed nadmiernym wzrostem temperatury

Dla ochrony przed przegrzaniem silnika pobór mocy zostanie zredukowany w przypadku osiągnięcia zbyt wysokich temperatur silnika. W sytuacji dalszego wzrostu temperatury elektronarzędzie wyłączy się. Ponowne włączenie jest możliwe dopiero po ostygnięciu silnika.

7.2 Ustawianie prędkości obrotowej

Prędkość obrotową można ustawić za pomocą pokrętła nastawczego [1-2]w zakresie od 6000 do 10000 min ^-1 .

Dzięki temu można optymalnie dopasować prędkość szlifowania do danego rodzaju materiału (patrz rozdział 8).

7.3 Rozpoznawanie odsysania \*

Elektroniczna sygnalizacja ssania rozpoznaje, czy do elektronarzędzia podłączony został wąż ssący. W przypadku aktywacji tej funkcji włączenie elektronarzędzia jest możliwe wyłącznie przy podłączonym węży ssącym.

* Tylko w elektronarzędziach z elektronicznym rozpoznawaniem odsysania (patrz dane techniczne).

Tryb pracy

Tryb pracy jest sygnalizowany za pomocą dio- dy [1-6]:

Światło state: wąż ssący podłączony

Miganie: brak podłączonego węża ssącego, nie można włączyć elektro-narzędzia.

Brak światła: Rozpo-znawanie węża ssącego nie jest włączone.

Włączanie/wyłączanie sygnalizacji ssania

W momencie dostawy sygnalizacja ssania jest wyłączona.

▶ Włącz elektronarzędzie za pomocą krótkiego naciśnięcia przycisku wt./wyt. [1-1].
▶ Wyłącz elektronarzędzie ponownie i przytrzymaj przy tym cały czas naciśnięty przycisk wt./wyt. [1-1].

Elektronarzędzie wydaje pojedynczy dźwięk.

- Przekręć pokrętło regulacji prędkości obro-towej [1-2] w oba położenia końcowe (stopień 1 i 6).

Elektronarzędzie sygnalizuje włącznie potrójnym dźwiękiem wzgl. wyłączenie podwójnym.

▶ Puścić włącznik/wyłącznik [1-1].

Sygnalizacja ssania jest aktywna wzgl. nieaktywna.

7.4 Zmiana talerzy szlifierskich[3]

Optymalny wynik pracy można osiągnąć wyłącznie przy zastosowaniu oryginalnego wyposażenia dodatkowego i oryginalnych materiałów eksploatacyjnych. W przypadku zastosowania nieoryginalnego wyposażenia dodatkowego lub nieoryginalnych materiałów eksploatacyjnych roszczenia gwarancyjne wygasają.

Ostrzeżenie! Nie dokonywać zmian konstrukcyjnych w otwartym wnętrzu maszyy zdemontowanym talerzu szlifierskim.

Zagrożenie zdrowia: zamontowanie talerza szlifierskiego o nieprawidłowej wielprowadzi do niedopuszczalnie dużych winarzędzia.

Odpowiednio do obrabianej powierzchni urządzenie można wyposażć w dwa talerze szlifierskie o różnej twardości.

Twardy: szlifowanie zgrubne i dokładne powierzchni. Szlifowanie krawędzi.

Miękki: uniwersalny do szlifowania zgrubnego i dokładnego, do równych i wypuktych powierzchni.

Bardzo miękki: szlifowanie dokładne form, wypukłości, wyokrągleń. Nie stosować do obróbki krawędzi!

7.5 Przymocować wyposażenie do szlifowania za pomocą StickFix [3b]

Do talerza szlifierskiego StickFix można szybko i łatwo przymocować pasujące arkusze ścierne StickFix i krążki szlifierskie z włókniny StickFix.

▶ Docisnąć samoprzyczepne wyposażenie do szlifowania do talerza szlifierskiego [1-3].

W przypadku zmniejszającej się przyczepności okładziny StickFix wyposażenie talerza szlifierskiego – zwłaszcza w przypadku pracy bez nakładania – może odłączyć się od talerza szlifierskiego i spowodować zranienie. Wymień talerz szlifierski!

7.6 Odsysanie

OSTRZEŻENIE

Zagrożenie zdrowia związane z pyleniem

▶ Nigdy nie pracować bez odsysania pytu.
- Przestrzegać przepisów obowiązujących w danym kraju.

Elektronarzędzie nie jest wyposażone we własny mechanizm odsysania. Dlatego też do króćca ssącego należy podłączyć [1-5] odkurzacz mobilny Festool o średnicy węża ssącego 27 mm.

Zalecenie: Używać antystatycznego węża ssącego! Pozwoli to zmniejszyć ładunek elektryczny.

8 Praca przy użyciu maszyny

OSTRZEŻENIE

Niebezpieczeństwo zranienia

▶ Obrabiany element należy mocować zawsze w taki sposób, aby nie mógł poruszyć się w czasie obróbki.

Przestrzegać następujących wskazówek:

– Nie wolno przeciązać urządzenia poprzez zbyt mocne dociskanie! Najlepsze wyniki szlifowania daje praca ze średnio mocnym naciskiem. Wydajność i jakość szlifowania zależą w znacznym stopniu od wyboru prawidłowego materiału ściernego.
- Dla pewnego prowadzenia maszyny trzy- mać obie ręce na obudowie silnika i na gło- wicy przekładni.

Podczas wykonywania prac szlifierskich zalecane są następujące ustawienia pokrętła nastawczego [1-2]:

Prace szlifierskie Stopień pokrętła na- stawczego

- Szlifowanie przy maks. zdzieraniu	5-6
- Zeszllifowywanie starych farb
- Szlifowanie drewna i forniru przed la-kierowaniem
- Szlifowanie pośrednie lakieru na po-wierzchniach
- Szlifowanie cienko nakładanego la-kieru wstępnego	4-5
- Szlifowanie drewna za pomocą włók-niny do szlifowania
- Zaokrąglanie krawędzi elementów drewnianych
- Wygładzanie zagruntowanych po-wierzchni drewnianych
- Szlifowanie krawędzi z litego drewna i forniru	3-4
- Szlifowanie we wręgach okien i drzwi
- Szlifowanie pośrednie lakieru na kra-wędziach
- Oszlifowywanie okien z naturalnego drewna za pomocą włókniny do szli-fowania
- Wygładzanie powierzchni drewnia-nych przed bejcowaniem za pomocą włókniny do szlifowania
- Usuwanie bejcy z powierzchni za po-mocą włókniny szlifierskiej
- Zdzieranie lub usuwanie wapna za pomocą włókniny do szlifowania
- Szlifowanie pośrednie lakieru na po-wierzchniach bejcowanych	2-3
- Oczyszczanie wrębów okien z natu-ralnego drewna za pomocą włókniny do szlifowania
- Szlifowanie bejcowanych krawędzi	1-2
- Szlifowanie termoplastycznych two-rzyw sztucznych

9 Konserwacja i utrzymanie w należytym stanie

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

• Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!
  Wszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

OSTRZEŻENIE

Nieprawidłowa kontrola może prowadzić do uszkodzenia urządzenia i zranienia użytkownika.

- Do testu bezpieczeństwa elektrycznego niezbędne są specjalne informacje. Informacje te można otrzymać w warsztatach serwisowych danego kraju.

Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis

Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis

Dla zapewnienia cyrkulacji powietrza, otwory wlotowe powietrza chłodzącego w obudowie silnika muszą być zawsze odstonięte i utrzymywa- ne w czystości.

W przypadku spadku mocy lub zwiększonych wibracji odessać i wyczyścić wloty powietrza wlotowego.

9.1 Czyszczenie kanałów odsysających

Zalecamy czyszczenie kanałów odsysających urządzenia [4-1] raz w tygodniu (w szczególności w przypadku szlifowania masy szpachlowej z dodatkiem żywicy syntetycznej, szlifowania ze zwilżaniem oraz szlifowania gipsu) za pomocą płaskiej szczoteczki oraz ściereczki z materiału.

9.2 Czyszczenie wnętrza

Należy regularnie czyścić wnętrze elektrona-rzędzia po stronie dolnej wentylatora [4-3], w przeciwnym razie może dojść do pogorszenia wartości wibracji ze względu na osady pyłu.

9.3 Wymiana talerza szlifierskiego i hamulca talerza

Gumowy pierścień samouszczelniający [4-2] przylega do talerza szlifierskiego i zapobiega niekontrolowanemu zwiększeniu prędkości obrotowej talerza. Dzięki zastosowaniu metalowych trzpieni hamulec talerza prawie nie ulega zużyciu.

W przypadku zmniejszenia siły hamowania najpierw sprawdzić talerz szlifierski pod względem zużycia i w razie potrzeby wymienić. Wymienić uszkodzony hamulec talerza/kołnierz gumowy.

10 Wyposażenie

Należy stosować wyłącznie oryginalne talerze polerskie i szlifierskie firmy Festool. Stosowanie niskiej jakości talerzy szlifierskich i polerskich może doprowadzić do znacznego niewyważenia, które pogorszy jakość rezultatów pracy i zwiększy zużycie urządzenia.

Numery katalogowe wyposażenia oraz filtrów można znaleźć w katalogu Festool lub w Internecie na stronie www.festool.pl.

11 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recy-

klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach

12 Wskazówki ogólne

12.1 Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip stłużący do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawierają bezpośrednich danych osobowych.

Za pomocą specjalnych urządzeń można dane te bezprzewodowo odczytać. Będą one używane wyłącznie w przypadku diagnozy błędów, przeprowadzania naprawy czy gwarancji oraz w celu poprawy jakości lub ulepszania elektronarzędzia. Użycie danych poza wymienionym obsza-

Polski

rem bez wyrażnej zgody Klienta nie jest możliwe.
