KÄYTTÖOHJE ETS EC 1503 EQPlus FESTOOL

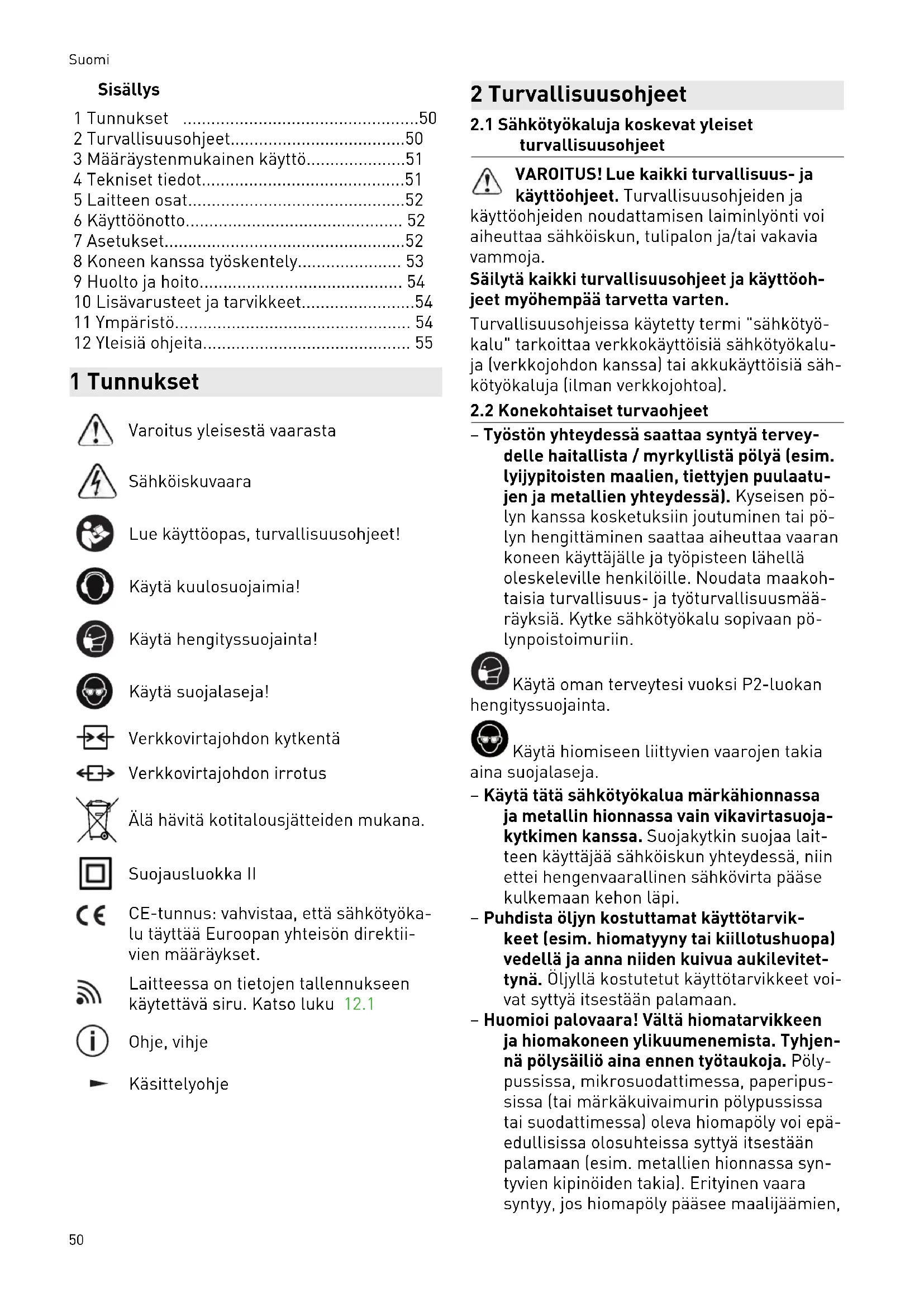

1 Tunnukset 50
2 Turvallisuusohjeet....50
3 Määräystenmukainen käyttö....51
4 Tekniset tiedot....51
5 Laitteen osat....52
6 Käyttöönotto.... 52
7 Asetukset....52
8 Koneen kanssa työskentely.... 53
9 Huolto ja hoito.... 54
10 Lisävarusteet ja tarvikkeet....54
11 Ympäristö.... 54
12 Yleisiä ohjeita.... 55

1 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä hengityssuojainta!

Käytä suojalaseja!

Verkkovirtajohdon kytkentä

Verkkovirtajohdon irrotus

Älä hävitä kotitalousjätteiden mukana.

Suojausluokka II

CE-tunnus: vahvistaa, että sähkötyöka-lu täyttää Euroopan yhteisön direktiivien määräykset.

Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 12.1

Ohje, vihje

Käsittelyohje

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja

käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) tai akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvaohjeet

- Työstön yhteydessä saattaa syntyä terveydelle haitallista / myrkyllistä pölyä (esim. lyijypitoisten maalien, tiettyjen puulaatujen ja metallien yhteydessä). Kyseisen pölyn kanssa kosketuksiin joutuminen tai pölyn hengittäminen saattaa aiheuttaa vaaran koneen käyttäjälle ja työpisteen lähellä oleskeleville henkilöille. Noudata maakohtaisia turvallisuus- ja työturvallisuusmää-räyksiä. Kytke sähkötyökalu sopivaan pö- lynpoistoimuriin.

Käytä oman terveytesi vuoksi P2-luokan tyssuojainta.

Käytä hiomiseen liittyvien vaarojen takia suojalaseja.

• Käytä tätä sähkötyökalua märkähionnassa ja metallin hionnassa vain vikavirtasuojakytkimen kanssa. Suojakytkin suojaa laitteen käyttäjää sähköiskun yhteydessä, niin ettei hengenvaarallinen sähkövirta pääse kulkemaan kehon läpi.
• Puhdista öljyn kostuttamat käyttötarvikkeet (esim. hiomatyyny tai kiillotushuopa) vedellä ja anna niiden kuivua aukilevitettynä. Öljyllä kostutetut käyttötarvikkeet voivat syttyä itsestään palamaan.
  – Huomioi palovaara! Vältä hiomatarvikkeen ja hiomakoneen ylikuumenemista. Tyhjennä pölysäiliö aina ennen työtaukoja. Pölypussissa, mikrosuodattimessa, paperipussissa (tai märkäkuivaimurin pölypussissa tai suodattimessa) oleva hiomapöly voi epäedullisissa olosuhteissa syttyä itsestään palamaan (esim. metallien hionnassa syntyvien kipinöiden takia). Erityinen vaara syntyy, jos hiomapöly pääsee maalijäämien,

polyuretaanijäämien tai muiden kemiallis- ten aineiden sekaan ja hiomatarvike on kuumentunut pitkäkestoisen työn aikana.

• Käytä vain alkuperäisiä Festool-hiomalautasia. Muiden valmistamat lautaset eivät sovellu hiomakoneen kierrosnopeudelle ja voivat murtua.
• Jos työväline pääsee putoamaan lattialle, tarkasta sähkötyökalu ja hiomalautanen vaurioiden varalta. Irrota hiomalautanen tarkempaa tarkastusta varten. Korjauta vaurioituneet osat ennen käytön jatkamista. Murtuneet hiomalautaset ja vaurioitu-neet koneet voivat aiheuttaa tapaturmia ja tehdä koneen toiminnasta epäturvallista.

2.3 Metallihiukkasia sisältävät pölyseokset, ja kosteiden pintojen hionta

Metallihiukkasia sisältävien pölyseosten yhteydessä (esimerkiksi autojen maalipintojen hionta) ja kosteiden pintojen hionnassa täytyy tehdä turvallisuussyistä seuraavat toimenpi-teet:

• Kytke eteen vikavirta- (FI-, PRCD-) suoja-kytkin.
• Kytke kone sopivaan imuriin.
• Puhalla koneen moottorin koteloon kertynyt pöly säännöllisesti pois.

Käytä suojalaseja!

2.4 Päästöarvot

EN 62841 mukaan määritetyt arvot ovat tyypillisesti:

Äänenpainetaso L _PA = 69 dB(A)

Äänentehotaso L _WA = 80 dB(A)

Epävarmuus K = 3 dB

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

▶ Käytä kuulosuojaimia.

Tärinäarvo a_h (kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet- tynä EN 62841:

Tärinäarvo (3-akselisesti)

$$ a _ {h} = 4, 8 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Ilmoitetut päästöarvot (tärinä, melu)

• ovat koneiden keskinäiseen vertailuun,
• soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arviointiin,
• edustavat sähkötyökalun pääasiallisia käyttösovelluksia.

HUOMIO

Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta.

• Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa.
• Todellisesta kuormituksesta riippuen täytyy määrittää asiaankuuluvat varotoimenpiteet käyttöturvallisuuden takaamiseksi.

3 Määräystenmukainen käyttö

Määräystenmukaisesti hiomakoneet on tarkoitettu puun, muovin, komposiittimateriaalien, maali-/lakkapintojen, pakkelimassan ja muiden vastaavien materiaalien hiomiseen. Metalli-hiukkasia sisältävien pölyseosten yhteydessä (esimerkiksi autojen maalipintojen hionta) ja kosteiden pintojen hionnassa täytyy noudattaa erityisiä turvallisuusohjeita. Hiomakoneita ei ole tarkoitettu pelkän metallin hiontaan. Asbestipitoisia materiaaleja ei saa työstää.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista.

4 Tekniset tiedot

Epäkeskohiomakone ETS EC 150/3 EQ 150/3 EQA 150/5 EQ 150/5 EQA

Teho 400 W 400 W

Kierrosluku (kuormittamatta)

6000-10000 min ^-1

6000-10000 min ^-1

Hiomaisku 3,0 mm 5,0 mm

Epäkeskohiomakone ETS EC 150/3 EQ 150/3 EQA 150/5 EQ 150/5 EQA

Hiomalautanen D 150 mm D 150 mm

Elektroninen imuritunnistus - x - x

1,2 kg 1,2 kg Paino EPTA-Procedure 01:2014 -c

5 Laitteen osat

[1-1] Käynnistys-/sammutuspainike

[1-2] Kierrosluvun säätö

[1-3] Hiomalautanen

[1-4] Plug it -liitäntä

[1-5] Poistoimuliitäntä

[1-6] Imuritunnistuksen LED-valo *

[1-7] Eristetyt kahvapinnat (harmaan värinen alue)

* Vain elektronisella imuritunnistuksella varustetuissa sähkötyökaluissa (katso tekniset tiedot).

Mainitut kuvat ovat käyttöoppaan alussa.

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus!

Onnettomuusvaara

• Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tietoja.
• Pohjois-Amerikassa saa käyttää vain sellaisia Festool-koneita, joiden jännite on 120 V / 60 Hz.

HUOMIO

Plug it -liitäntä voi kuumeta, jos bajonetti-kiinnitystä ei ole lukittu kunnolla kiinni

Palovammavaara

- Varmista ennen sähkötyökalun käynnistä-mistä, että verkkovirtajohdon bajonettikiinnitys on liitetty ja lukittu kunnolla kiinni.

Verkkovirtajohdon kiinnitys ja irrotus - katso kuva [2].

6.1 Kytkeminen päälle / pois päältä [1-1]

PÄÄLLE Paina käynnistys-/sammutus-painiketta [1-1]

POIS Paina käynnistys-/sammutus- PÄÄLTÄ painiketta [1-1]

Aktivoidun imuritunnistuksen yhteydessä sähkötyökalua ei voida käynnistää ilman paikalleen liitettyä poistoimuletkua - katso luku.

7 Asetukset

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

- Irrota aina sähköpistoke pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia töitä!

7.1 Elektroniikka

Kone on varustettu täysaaltoelektroniikalla, jo- ka sisältää seuraavat ominaisuudet:

Pehmeä käynnistyminen

Elektronisesti säädetty pehmeä käynnistys varmistaa sähkötyökalun nykäisemättömän käynnistyksen.

Tasainen kierrosluku

Elektroniikka pitää moottorin esivalitun kierrosluvun samana. Tällä tavoin hiontanopeus pysyy jatkuvasti tasaisena myös kuormituksessa.

Kierrosluvun vähennys voimakkaan tärinän yhteydessä

Jos sähkötyökalussa syntyy voimakasta tärinää ja värähtelyä, esim. käytettäessä pehmennystyynyä, tällöin kierrosluku vähenee automaattisesti sähkötyökalun ja laitteen käyttäjän suojaamiseksi.

Lämpösulake

Moottorin ylikuumenemisen estämiseksi tehonottoa rajoitetaan, jos moottorin lämpötila on liian korkea. Jos lämpötila kohoaa edelleen, sähkötyökalu sammuu. Kone voidaan kytkeä uudelleen päälle vasta moottorin jäähdyttyä.

7.2 Kierrosluvun säätö

Kierrosluvun voi säätää säätöpyörällä [1-2] 6000 ja 10000 min ^-1 välillä.

Siten voit sovittaa hiontanopeuden aina työstet- tävän materiaalin mukaan (katso luku 8).

7.3 Imuritunnistus \*

Elektroninen imuritunnistus tunnistaa, onko sähkötyökaluun kytketty poistoimuletku. Akti-

voinnin jälkeen sähkötyökalun voi kytkeä päälle vain kun poistoimuletku on liitetty paikalleen.

* Vain elektronisella imuritunnistuksella varustetuissa sähkötyökaluissa (katso tekniset tiedot).

Käyttötapa

Käyttötavasta ilmoitetaan LED-valolla [1-6]:

Jatkuva valo: poistoi-muletku kytketty

Vilkkuva valo: poistoi-muletkua ei ole liitetty paikalleen, sähkötyöka-lua ei voi kytkeä päälle.

Ei valoa: imuritunnistus ei ole aktivoitu.

Imuritunnistuksen päälle-/poiskytkentä

Imuritunnistus on toimitustilassa deaktivoitu.

Kytke sähkötyökalu päälle painamalla lyhyesti käynnistys-/sammutuspainiketta [1-1].
Kytke sähkötyökalu jälleen pois päältä ja pidä samalla käynnistys-/sammutuspainiketta [1-1] koko ajan painettuna.

Sähkötyökalu piippaa 1x.

Käännä kierrosluvun säädin [1-2] molempiin ääriasentoihin (pykälä 1 ja 6).

Sähkötyökalu piippaa 3x päällekytkennän, tai 2x poiskytkennän merkiksi.

▶ Vapauta käynnistys-/sammutuspainike [1-1].

Imuritunnistus on aktivoitu tai deaktivoitu.

7.4 Hiomalautasen vaihto [3]

Optimaaliset työtulokset saadaan vain alkuperäisillä tarvikkeilla ja kulutusmateriaaleilla. Takuu raukeaa, jos et käytä alkuperäisiä tarvikkeita tai kulutusmateriaaleja.

Varoitus! Älä tee mitään rakenteellista muutosta koneen avatussa rungossa, kun hiomalautanen on irrotettu.

Terveyden vaarantuminen: Vääränkokois- sen hiomalautasen asentaminen on kiel- lettyä, koska tämä aiheuttaa koneen liiallista tärinää.

Koneeseen on valittavissa kolme erikovuista hiomalautasta kulloinkin työstettävän pinnan mukaan.

Kova: Pintojen karkea- ja hienohionta. Reuno- jen hionta.

Pehmeä: Yleiskäyttöinen lautanen karkea- ja hienohiontaan, tasaisille ja kaareville pinnoille.

Erittäin pehmeä: Muoto-osien, kaarien, pyöristysten hienohionta. Älä käytä kulmien hiontaan!

7.5 Hiomatarvikkeen kiinnitys StickFixin kanssa [3b]

StickFix-hiomalautaseen voi kiinnittää nopeasti ja helposti sille sopivat StickFix-hiomapaperit ja StickFix-karhunkielet.

▶ Paina tarrakiinnitteinen hiomatarvike hiomalautaselle [1-3].

Kun Stickfix-tarrapinnan tartuntavoima heikkenee, hiomalautasen tarvikkeet (etenkin kun laikka ei ole työstettävää pintaa vasten) saattavat irrota hiomalautasesta ja aiheuttaa tapaturmia. Vaihda hiomalautanen!

7.6 Pölynpoisto

VAROITUS

Pöly vaarantaa terveyden

• Älä missään tapauksessa työskentele ilman imuria.
  ▶ Noudata maakohtaisia määräyksiä.

Sähkötyökalussa ei ole omaa imuria. Siksi pois-toimuliitäntään [1-5] tulee liittää Festool-jär- jestelmäimuri, jonka imuletkun halkaisija on 27 mm.

Suositus: Käytä antistaattista imuletkua! Siten voit vähentää staattisen sähkön varautumista.

8 Koneen kanssa työskentely

VAROITUS

Loukkaantumisvaara

- Kiinnitä työstettävä kappale aina siten, että se ei pääse liikkumaan työstön aikana.

Noudata seuraavia ohjeita:

- Älä ylikuormita konetta painamalla sitä liian kovaa! Saavutat parhaan hiontatuloksen, kun painat konetta vain kevyesti pintaa vasten. Hiontateho ja -laatu riippuvat oleellisesti oikean hiomatarvikkeen valinnasta.

- Pidä molemmilla käsillä kiinni moottori-rungosta ja vaihteiston päästä, jotta saat ohjattua työkalua turvallisesti.

- Älä ylikuormita konetta painamalla sitä liian kovaa! Saavutat parhaan hiontatuloksen, kun painat konetta vain kevyesti pintaa vasten. Hiontateho ja -laatu riippuvat oleellisesti oikean hiomatarvikkeen valinnasta. - Pidä molemmilla käsillä kiinni moottori-rungosta ja vaihteiston päästä , jotta saat ohjattua työkalua turvallisesti.

Suosittelemme hiontatoihin seuraavia säätöpyöräasetuksia [1-2]:

Hiontatyöt Säätöpyörän porras

– Hionta maks. työstöteholla 5–6
- Vanhan maalipinnan hionta
- Puun ja viilupinnan hionta ennen maalausta
- Maalattujen pintojen välihionta

- Ohuen pohjamaalipinnan hionta 4-5

- Puun hionta karhunkielellä

- Puukappaleiden reunojen viistäminen

- Pohjustettujen puupintojen silotus

- Täyspuisten ja viilutettujen reunojen hionta 3-4

- Ikkunoiden ja ovien huullosten hionta

- Maalattujen reunojen välihionta

- Maalaamattomien puuikkunoiden hionta karhunkielellä

- Puupintojen silotus karhunkielellä ennen petsausta

– Petsattujen pintojen hionta karhunkielellä

– Ylimääräisen kalkkipastan poistaminen karhunkielellä

• Petsattujen pintojen välihionta 2-3
• Maalaamattomien ikkunahuullosten puhdistus karhunkielellä

- Petsattujen reunojen hionta 1-2

- Lämpöplastisten muovien hionta

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota aina sähköpistoke pistorasiasta ennen kaikkia huolto- ja puhdistustöitä!
• Kaikki moottorin rungon avaamista edellyttävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

VAROITUS

Väärin tehdyt tarkastukset voivat vahingoittaa laitetta ja aiheuttaa tapaturmia

▶ Sähköturvallisuuden tarkastamiseen tarvitaan erityistietoja. Ne ovat saatavana oman maasi Festool-huoltokorjaamoilta.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis- teen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-va-raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

Ilmankierron varmistamiseksi moottorin kotelon jäähdytysilmarakojen täytyy olla aina vapaita ja puhtaita.

Jos teho heikkenee tai tärinä kasvaa, imuroi epäpuhtaudet pois jäähdytysaukoista ja puhdis-ta laite.

9.1 Poistoimukanavien puhdistus

Suosittelemme puhdistamaan noin kerran viikossa (erityisesti keinohartsitasoitteen hionnassa, märkähionnassa tai kipsin yhteydessä) koneen poistoimukanavat [4-1] pienellä ja litteällä harjalla tai kangasliinalla.

9.2 Kotelon sisäpuolen puhdistus

Puhdista sähkötyökalun sisäpuoli säännöllisesti tuulettimen alapuolelta [4-3], koska muuten tä- rinä kasvaa kertyvän pölyn takia.

9.3 Hiomalautasen ja lautasjarrun vaihto

Kumimansetti [4-2] hankaa hiomalautasta ja estää hiomalautasen hallitsemattoman kiihtymisen. Upotettujen metallitappien ansiosta lautasjarru on lähestulkoon kulumaton.

Jos jarrutusteho heikkenee, tarkista ensin hio-malautasen kuluneisuus ja tarvittaessa vaihda se. Vaihda vaurioitunut lautasjarru/kumiman-setti.

10 Lisävarusteet ja tarvikkeet

Käytä vain Festoolin alkuperäisiä hioma- ja kiillotuslautasia. Huonolaatuisten hioma- ja kiillotuslautasten käyttö saattaa aiheuttaa voimakasta epätasapainoa, joka huonontaa työtuloksen laatua ja lisää koneen kulumista.

Tarvikkeiden ja suodattimien tuotenumerot voit katsoa Festoolin tuoteoppaasta tai nettiosoitteesta "www.festool.fi".

11 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pak-

kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

Vain EU: käytöstä poistettuja sähkö- ja elektro-niikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut

täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

REACH:iin liittyvät tiedot: www.festool.com/reach

12 Yleisiä ohjeita

12.1 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältää sirun, joka tallentaa automaattisesti kone- ja käyttötiedot. Tallenne-tuista tiedoista ei voi päätellä suoraan henkilöllisyyttä.

Tiedot voidaan lukea erikoislaitteilla ilman kosketusta. Festool käyttää näitä tietoja yksinomaan sähkötyökalun vianmääritykseen, korjaus- ja takuutöihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä tätä pidemmälle ilman asiakkaan erikseen an-tamaa lupaa.
