GEBRUIKSAANWIJZING RO 125 FEQ-Plus FESTOOL

nl: EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grondslag gelegd werden:

1 Symbolen....37
2 Veiligheidsvoorschriften.... 37
3 Gebruik volgens de voorschriften....38
4 Technische gegevens....38
5 Apparaatelementen.... 38
6 Ingebruikneming....39
7 Instellingen....39
8 Werken met het elektrische gereedschap.... 40
9 Onderhoud en verzorging....41
10 Accessoires.... 42
11 Milieu....42
12 Algemene aanwijzingen.... 42

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften.

Gehoorbescherming dragen.

Zuurstofmasker dragen.

Veiligheidsbril dragen.

Netkabel aansluiten

Netkabel loskoppelen

Stekker uit het stopcontact trekken

Beveiligingsklasse II

CE-markering van overeenstemming

Niet met het huisvuil meegeven.

Tip, aanwijzing

Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 12.1

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

2.2 Machinespecifieke veiligheidsvoorschriften

• Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf en enkele houtsoorten).
  Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden, kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn. Sluit het gereedschap aan op een geschikte afzuiginstallatie.

Draag geschikte persoonlijke beschermingsmiddelen: gehoorbescherming en veiligheidsbril.

- Ter bescherming van uw gezondheid een geschikt ademmasker dragen. Zorg in gesloten ruimtes voor voldoende ventilatie en sluit een mobiele stofzuiger aan.

- Ontstaan er bij het schuren explosieve of zelfontbrandende stoffen, dan dienen de verwerkingsinstructies van de producent van het materiaal onvoorwaardelijk in acht te worden genomen.

- Vermijd het indringen van vloeibaar polijstmateriaal (polish) in het apparaat. Het indringen van vloeibaar polijstmateriaal (polish) in het elektrische gereedschap verhoogt het risico op een elektrische schok.

- Is de machine gevallen, controleer het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige controle. Laat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschijven en beschadigde machines kunnen tot letsel en onveiligheid leiden.

- Reinig in olie gedrenkt werkmateriaal zoals schuurpads en polijstvilten met water en laat ze uitgespreid drogen. In olie gedrenkt werkmateriaal kan spontaan ontbranden.

2.3 Stofconcentraties met metaalaandeel en schuren van vochtige oppervlakken

Bij stofconcentraties met een metaalaan- (bijv. bij het schuren van lak in de auto- vesector) en bij het schuren van vochtige rvlakken moeten om veiligheidsredenen olgende maatregelen in acht worden geno- :

• Voorschakelen van een differentiaal- (FI-, PRCD-) veiligheidsschakelaar.
• Machine aansluiten op een geschikt afzuigapparaat.
• Machine regelmatig ontdoen van stofafzettingen in het motorhuis door deze uit te zuigen.

- Draat een veiligheidsbril!

2.4 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau L _PA = 82 dB(A)

Geluidsvermogensniveau L _WA = 90 dB(A)

Onzekerheid K = 3 dB

VOORZICHTIG

Geluidsemissies bij het werken met elektrische machines kunnen gehoorbeschadiging veroorzaken.

▶ Gebruik een gehoorbescherming.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:

a_h [m/s ^2 ] K [m/s ^2 ]

Fijnschuren 6,0 1,5

Grofschuren 3,5 1,5

Polijsten 6,0 1,5

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van de machine en de soort van het bewerkte werkstuk.

▶ Beoordeel de werkelijke belasting tijdens de gehele bedrijfscyclus.
- Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De schuurmachines zijn bedoeld voor het schuren van hout, kunststof, combinatiemateriaal, verf/lak, plamuur en soortgelijk materiaal. Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlaken moeten speciale veiligheidsinstructies opgevolgd worden. De schuurmachines zijn conform hun bestemming niet geschikt voor het specifiek schuren van metaal. Er mag geen asbesthoudend materiaal worden bewerkt.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats-

vindt.

Vermogen 500 W
Toerental excenterbewe-ging	3000 - 6000 min ^-1
Toerental ROTEX-combi-baan	300 - 600 min ^-1
Schuuruitslag	3,6 mm
FastFix steunschijf	∅ 125 mm
Gewicht	1,9 kg

5 Apparaatelementen

[1-1] Omschakelaar
[1-2] Aan-/uitschakelaar
[1-3] Motorbehuizing
[1-4] Afzuigaansluiting
[1-5] Spilstop

[1-6] Toerentalregeling

[1-7] Steunschijf

[1-8] Transmissiekop

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

WAARSCHUWING

Ontoelaatbare spanning of frequentie!

Risico van ongevallen

• De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
  In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120 V / 60 Hz worden gebruikt.

VOORZICHTIG

Verhitting van de plug it-aansluiting bij on- volledig vergrendelde bajonetsluiting.

Verbrandingsgevaar

- Voor het inschakelen van het elektrisch gereedschap controleren of de bajonetsluiting van de aansluitkabel geheel is gesloten en vergrendeld.

Aansluiten en losmaken van de netkabel, zie afbeelding [2].

6.1 Aan-/uitschakelen

De schakelaar [1-2] dient als aan-/uit-schakelaar (I = AAN, 0 = UIT).

De aan-/uitschakelaar kan alleen worden bediend wanneer de omschakelaar [1-1] in een ingeklikte stand staat.

Bij stroomuitval of wanneer de stekker uit het stopcontact getrokken wordt, de in-/uit-schakelaar direct in de uit-stand zetten. Dit voorkomt een ongecontroleerde start van de machine.

7 Instellingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

- Trek vóór alle werkzaamheden aan de machine altijd de stekker uit het stopcontact!

7.1 Elektronica

De elektrische machine beschikt over volledige-golfelektronica met de volgende eigenschappen:

Zachte aanloop

De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt. Door de beperkte aanloopstroom worden ook huishoudelijke zekeringen niet geactiveerd.

Toerentalregeling

Het toerental kan met de stelknop [1-5] traploos in het toerentalbereik (zie hoofdstuk 4) worden ingesteld. Daardoor kan de schuursnelheid aan het betreffende materiaal optimaal aangepast worden.

Constant toerental

Het vooraf ingestelde motortoerental wordt elektronisch constant gehouden. Hierdoor wordt bij correct gebruik (passende aandrukkracht) een gelijkblijvende schuursnelheid bereikt.

Temperatuurbeveiliging

Bij een te hoge motortemperatuur worden stroomtoevoer en toerental gereduceerd. Het elektrische gereedschap draait alleen nog met verminderd vermogen om een snelle afkoeling door de motorventilatie mogelijk te maken. Na afkoeling komt het elektrische gereedschap weer automatisch op gang.

7.2 Schuurbeweging instellen

Met de omschakelaar [1-1] kunnen twee verschillende schuurbewegingen worden ingesteld.

De omschakeling kan alleen bij een stilstaande steunschijf uitgevoerd worden, omdat de omschakelaar tijdens het bedrijf is vergrendeld.

Fijnschuren - excenterbeweging

Deze stand wordt gekozen om te schuren met weinig slijpsel voor een oppervlak zonder groeven (fijnschuren).

Grof schuren, polijsten - ROTEX-combibaan

De Rotex-combibaan combineert een draai- en een excenterbeweging. Deze stand wordt gekozen om te schuren met veel slijpsel (grof schuren) en

om te polijsten.

7.3 Steun-/polijstzool vervangen

Steunschijfselectie

Afhankelijk van het te bewerken oppervlak kan de elektrische machine met steunschijven met drie verschillende hardheden uitgerust worden.

Hard: Grofschuren op vlakken, schuren aan randen.

Zacht: Universeel voor grof- en fijnschuren, voor egale en gewelfde vlakken.

Superzacht: Fijnschuren van vormstukken, welvingen, radii. Niet gebruiken aan randen!

Montage

Met het FastFix-systeem kan zonder gereedschap van steunschijf worden gewisseld:

- De omschakelaar [1-1] naar rechts op RO-TEX-combibaan zetten.

PAS OP! De spilstop alleen bij stilstaande gereedschapsspil bedienen. Bij ingedrukte spilstop de motor niet inschakelen.

- De spilstop [1-5] ingedrukt houden en de steunschijf [1-7] van de spil (rechtse schroefdraad) afdraaien.

- De spilstop [1-5] ingedrukt houden en de nieuwe steunschijf [1-7] opschroeven. (De rubberen manchet [3-1] moet correct ge-monteerd zijn!).

7.4 Schuur-accessoires bevestigen

Op de StickFix steunschijf en schuurzool kan het daarvoor geschikte StickFix schuurpapier en StickFix schuurvlies snel en eenvoudig bevestigd worden.

▶ Druk de zelfklevende schuur-accessoires op de steunschijf [1-7].

7.5 Polijstaccessoires bevestigen

Om beschadigingen te vermijden, mogen PoliStick-polijstaccessoires (sponzen, vilten, lamsvellen) alleen op de speciale polijstzool worden aangebracht die in plaats van een steunschijf op de machine wordt gemonteerd. De PoliStick-polijstaccessoires worden net als de StickFix-schuuraccessoires eenvoudig op de polijstzool gedrukt en na gebruik weer verwijderd.

Bij een afnemende hechting van de Stick-fix-laag kunnen de accessoires van de steunschijf - met name wanneer deze niet op het werkstuk staat - van de schijf losraken en letsel veroorzaken. Steunschijf vervangen!

7.6 Afzuiging

WAARSCHUWING

Schadelijke stoffen

Aandoening van de luchtwegen

▶ Nooit zonder afzuiging werken.
▶ Nationale voorschriften in acht nemen.
▶ Draag een ademmasker.

Op de afzuigaansluiting [1-4] kan een mobiele Festool-stofzuiger met een afzuigslang met een diameter van 27 mm worden aangesloten.

Aanbeveling: Gebruik antistatische afzuig-slang! Hierdoor kan de elektrische oplading worden gereduceerd.

7.7 Randbescherming (protector) [4]

De randbescherming [4-1] voorkomt dat de steunschijf met de zijkant tegen een vlak aankomt (bijv. bij het schuren langs een wand of een kozijn), hetgeen tot een beschadiging of een terugslag van de machine zou kunnen leiden.

Montage

De randbescherming tot aan het vastklikken op de machine schuiven (zie afbeelding [4]).

8 Werken met het elektrische gereedschap

WAARSCHUWING

Gevaar voor letsel

- Werkstuk zo bevestigen, dat het tijdens de bewerking niet kan bewegen.

De volgende aanwijzingen in acht nemen:

• Overbelast de machine niet door deze te sterk aan te drukken! U krijgt het beste schuurresultaat wanneer u met een matig sterke aandrukkracht werkt. De schuurafname en -kwaliteit hangen in principe af van de keuze van het juiste schuurmateriaal.
• Houd de machine voor een goede geleiding met beide handen vast aan het motor-huis [1-3] en de tandwielkop [1-8].
• Let op dat de steunschijf vóór het gebruik aan de elektrische machine is bevestigd.
• Bordschuim wordt broos naarmate het ouder wordt. Vóór werkzaamheden het bordschuim op slijtage controleren.
• Gebruik de elektrische machine alleen als zich geen personen in de nabijheid bevin-den.

De tabellen A en B tonen de aanbevolen instellingen voor uiteenlopende schuur- en polijstwerkzaamheden.

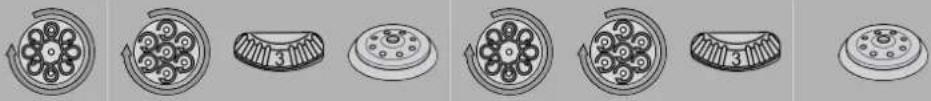

8.1 Tabel A - schuren

Grofschuren Fijnschuren

Lak, vulmiddel, pla- x 5 - 6 zacht x 1 - 3 superzacht muur

Lak, verf x 4 - 6 hard x 3 - 6 hard

Kunststof x x 2 - 6 zacht x 1 - 4 zacht

Staal, koper, aluminium x 6 zacht x 3 - 6 zacht

8.2 Tabel B - polijsten

		Polijsten Aflakken	Hoogglans polijsten
Lak		6	3	4 - 6
		Spons grof/fijn	Vilt zacht	Lamsvel
	[6TT2]	Polijstpasta	Harde wax	-
Kunststof		6	3	6
PLASTICS	[SDMH1]	Vilt hard	Vilt zacht	Lamsvel
		Polijstpasta	Harde wax	-

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact trekken!
  Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is om de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparaties mogen alleen door de fabrikant of door servicewerkplaatsen uitgevoerd worden. Alleen originele Festool-reserveonderdelen gebruiken.

Meer informatie: www.festool.nl/service

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

De machine is met zelfuitschakelbare speciale koolstofborstels uitgerust. Zijn die versleten, dan volgt een automatische stroomonderbreking en komt de machine tot stilstand.

9.1 Schijfrem

De rubberen manchet [3-1] verhindert bij de excenterbeweging (fijnschuren) dat de steunschijf ongecontroleerd op toeren komt. Omdat de manchet na verloop van tijd verslijt, moet deze bij afnemende remwerking door een nieuwe vervangen worden.

10 Accessoires

Gebruik alleen originele steun- en poetssteunschijven van Festool. Het gebruik van inferieure steun- en poetssteunschijven kan tot een aanzienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt.

De bestelnummers voor accessoires en gereedschap vindt u op www.festool.nl.

11 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze

af. Neem de geldende nationale voorschriften in acht.

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie over de inzamelpunten vind je op www.festool.com/environment.

Informatie over kritische stoffen:

www.festool.nl/reach

12 Algemene aanwijzingen

12.1 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine-en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen.

De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdiagnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor andere doeleinden gebruikt.
