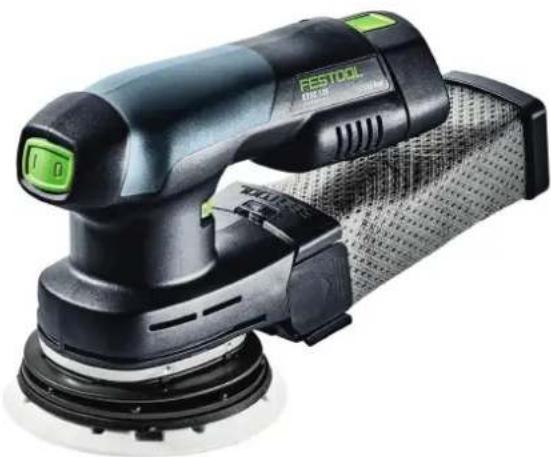

GEBRUIKSAANWIJZING ETSC 125 3 0 IPlus FESTOOL

de Originalbetriebsanleitung - Exzenterschleifer 9
en Original Instructions - Eccentric sander 16
fr Notice d'utilisation d'origine - Ponceuse excentrique 23
es Manual de instrucciones original - Lijadora excéntrica 30
it Istruzioni per l'uso originali - Levigatrice orbitheale 37
nl Originele gebruiksaanwijzing - Excenterschuurmachine 44
sv Originalbruksanvisning - Excenterslipmaskin 51
fi Alkuperäiset käytöohjeet - Epäkeskohiomakone 57
da Original brugsanvisning - Excentersliber 63
nb Originalbruksanvisning - Eksentersliper 69
pt Manual de instruções original - Lixadora excêntrica	75
ru ŒpınınalnykoportedBA no ÜççnPлуataçın - ÜçCSeHTprinkobray ŞlɪnφMaшинka	82
cs Original námovodu k obsslze - Excentrická bruska	89
pl Oryginalna instrukcja eksploatacji - Szelifierka mimośrodowa	95

ETSC 125 Li

Festool GmbH

Wertstraße 20

73240 Wendlingen

Germany

+49 (0)70 24/804-0

www.festool.com

5

m - 1 0 ;

留

nl EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grundslag gelegd werden:

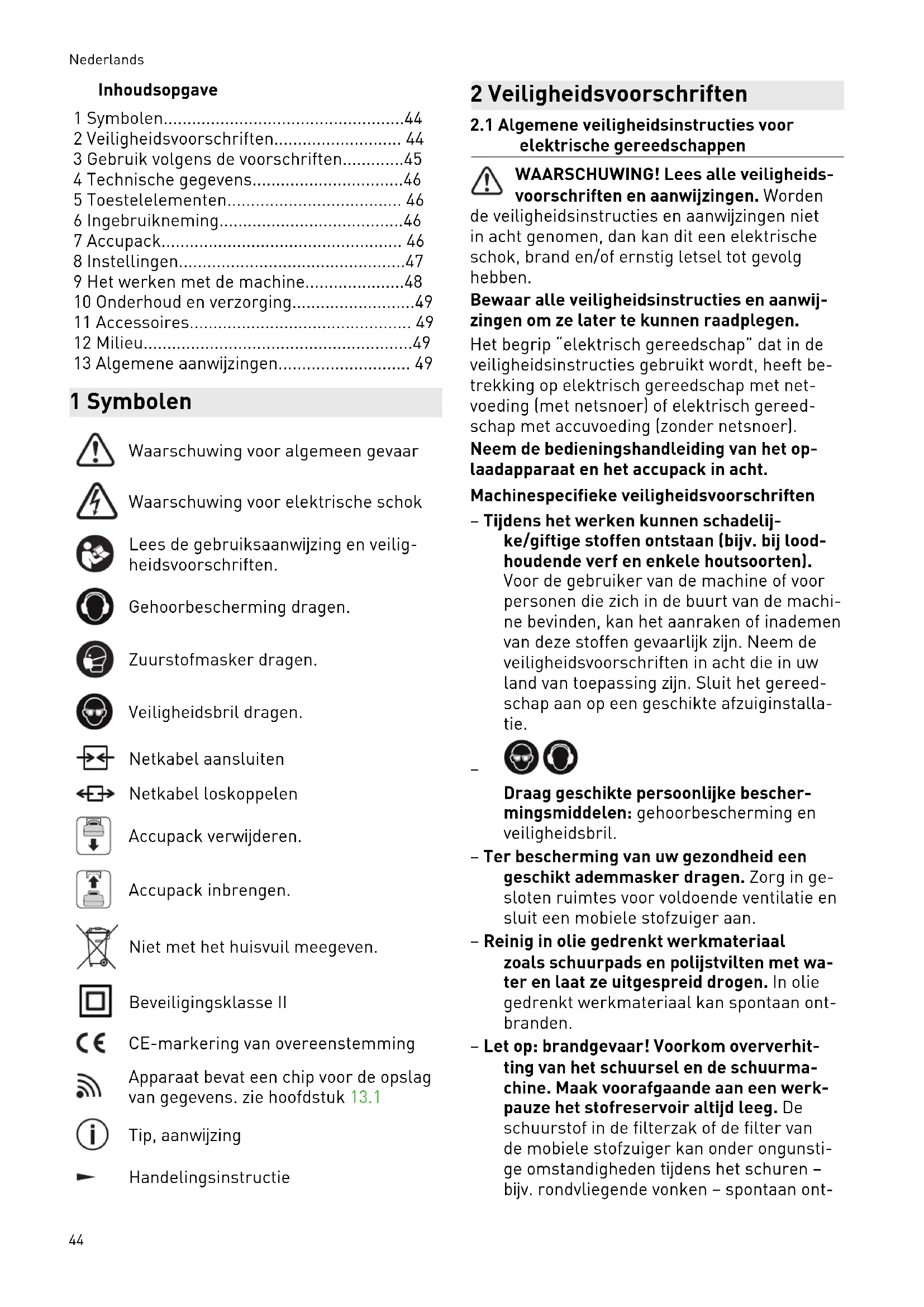

1 Symbolen 44
2Veiligheidsvoorschriften. 44
3 Gebruik volgens de voorschriften. 45
4 Technische gegevens. 46
5 Toestelelementen 46
6 Ingebruikneming. 46
7 Accupack. 46
8 Instellingen 47
9 Het werken met de machine. 48
10 Onderhoud en verzorging. 49
11 Accessoires 49
12 Milieu. 49
13 Algemene aanwijzingen 49

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften.

Gehoorbescherming dragen.

Zuurstofmasker dragen.

Veiligheidsbril dragen.

Netkabel aansluiten

Netkabel loskoppelen

Accupack verwijderen.

Accupack inbrengen.

Niet met het huisvuil meegeven.

Bveiligingsklasse II

CE-markering van overeenstemming

Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 13.1

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.

Het begrip "elektrisch gereedschap" dat in deveiligheidsinstructies gebruikt worden, heeft betrekker op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

Neem de bedieningshandleiding van het oplaadapparaat en het accupack in acht.

Machinespecifiekeveiligheidsvoorschriften

• Tijdens het werkken konnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf en enkele houtsoorten). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machinen bevinden, kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem deveiligheidsvoorschriften in acht die in uw land van toepassing�n. Sluit het gereedschap aan op een geschikte afzuiginstallatie.

Draag geschikte persoonlijke beschermingsmiddelen: gehoorbescherming enveiligheidsbril.

• Ter bescherming van uw gezondheid een geschiktademmasderagen.Zorg in gesloten ruimtes voor voldoende ventilatie en sluit een mobiele stofzuiger aan.
• Reinig in olie gedrenkt werkmaterial zoals schuurpads en polijstvilen met water en LAST ze uitgespreid drogen. In olie gedrenkt werkmaterial kan spontaan ont-branden.
• Let op: brandgevaar! Voorkom oververhitting van het schuursel en de schuurmachine. Maak voorafgaande aan een werkpauze het stofreservoir aktijd leeg. De schuurstof in de filterzak of de filter van de mobiele stofzuiger kan onder ongunstiige omstandigheden tijdens het schuren - bijv. rondvliegende vonden - spontaan ont

branden. Dit gevaar bestaat met name als de schuurstof vermengd is met lakresten, polyurethaanresten of andere chemische stoffen en het schuursel na langdurige werkzaamheden heet is.

• Is de machine geallen, controller het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige contro. Leat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschijven en beschadigde machines+kennen tot letsel en onveiligheid leiden.
  Bij gebruik van de Longlife-stofopvang-zak kan er een elektrische oplading optreden. Gebruik, indien möglichk, alsijd eenantistatische afzuigslang (AS) bij het elektrisch gereedschap. Een lichte elektrische schok kan tot een korte schrikreactie leiden en de aandacht storen waardoor zicheen ongeluk kan voordoen.
• Gebruik de netadapter alleen met dit apparaat.
• Gebruik de netadapter alleen met een originele plug it-kabel van Festool.
• Gebruik alleen de waarvoor bedoelde accu's en geen netvoedingen voor het gebruik van de accumulatorines. Gebruik geen oplaadapparaten van andere leveranciers voor het laden van de accu's. Het gebruik van accessoires die Niet door de fabrikant worden voorgeschreten, kan tot een elektrische schok en/of ernstig letsel leiden.

2.2 Stofconcentraties met metaalaandeelen schuren van vochtige oppervlakken

Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlakken要去en om veiligheidsredenen de volgende maatregelen in ache worden genomen:

-Voorschakelen van een differentiaal- (FI-, PRCD-)veiligheidsschakelaar.
- Machine aansluiten op een geschikt afzuig-apparaat.
- Machine regelmatig ontdoen van stofafzettingen in het motorhuis door deze uit te zuigen.

• Draegeen veiligheidsbril!

2.3 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedra-gen gewoonlijk:

$$ \begin{array}{l} \text {G e l u i d s d r u k n i v e a u L} \quad P A = 6 8 \mathrm {d B (A)} \ \text {G e l u i d s v e r m o g e n s n i v e a u L} \quad_ {\mathrm {W A}} = 7 9 \mathrm {d B (A)} \ \text {O n z e k e r} \mathrm {K} = 3 \mathrm {d B} \ \end{array} $$

VOORZICHTIG

Geluid dat bij het werk opttreedt Beschadiging van het gehoor

• Gebruik een gehoorbescherming.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:

$$ \begin{array}{l} \text {T r i l l i n g s e m i s s i e w a a r d e (3 - a s s i g)} \quad a _ {h} = 3 m / s ^ {2} \ K = 2 m / s ^ {2} \ \end{array} $$

De aangegeven emissiewaarden (trilling, geluid)

-ijd geschikt om machines te vergelijkken,
- omijdens het gebruik een voorlopige inschatting van de trillings- en geluidsbelasting te make
- en gelden voor de belangrijkste toepassin-gen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden konnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van de machine en de soort van het bewerkte werkstuk.

• Beoordeel de werkelijkke belastingijdens de gehele bedrijfscyclus.
• Afhankelijk van de werkelijkke belasting moeten passende verilgheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De schuurmachines zijn bedoeld voor het schuren van hout, kunststof, combinatiematerialial, verf/lak, plamuur en soortgelijk materiaal. Er mag geen metaal en asbesthoudend materiaal worden bewerkt.

Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector] en bij het schuren van vochtige opper

Nederlandsls

vlakken moeten speciale veiligheidsinstructies opgevolgd worden (zie hoofdstuk 2.2).

Vanwege de elektrische verilgheitogenschuurmachines Niet vochtig zich en Niet in een vochtige omgeving worden gebruikt. De schuurmachines mogen alleen voor droogschuren gebruikt worden.

Het elektrische gereedschap is geschikt voor gebruik met Festool-accupacks van de série BPuitdezelfde spanningsklasse.

Accu-excenterschuurma-chine	ETSC 125Li
Spanning 18 - 20 V
Toerental (onbelast) 6000 - 10000	min-1
Schuuruitslag 2,0 mm
Steunschijf D 125 mm
Gewicht (zonder accupack, met steunschijf)	1 kg

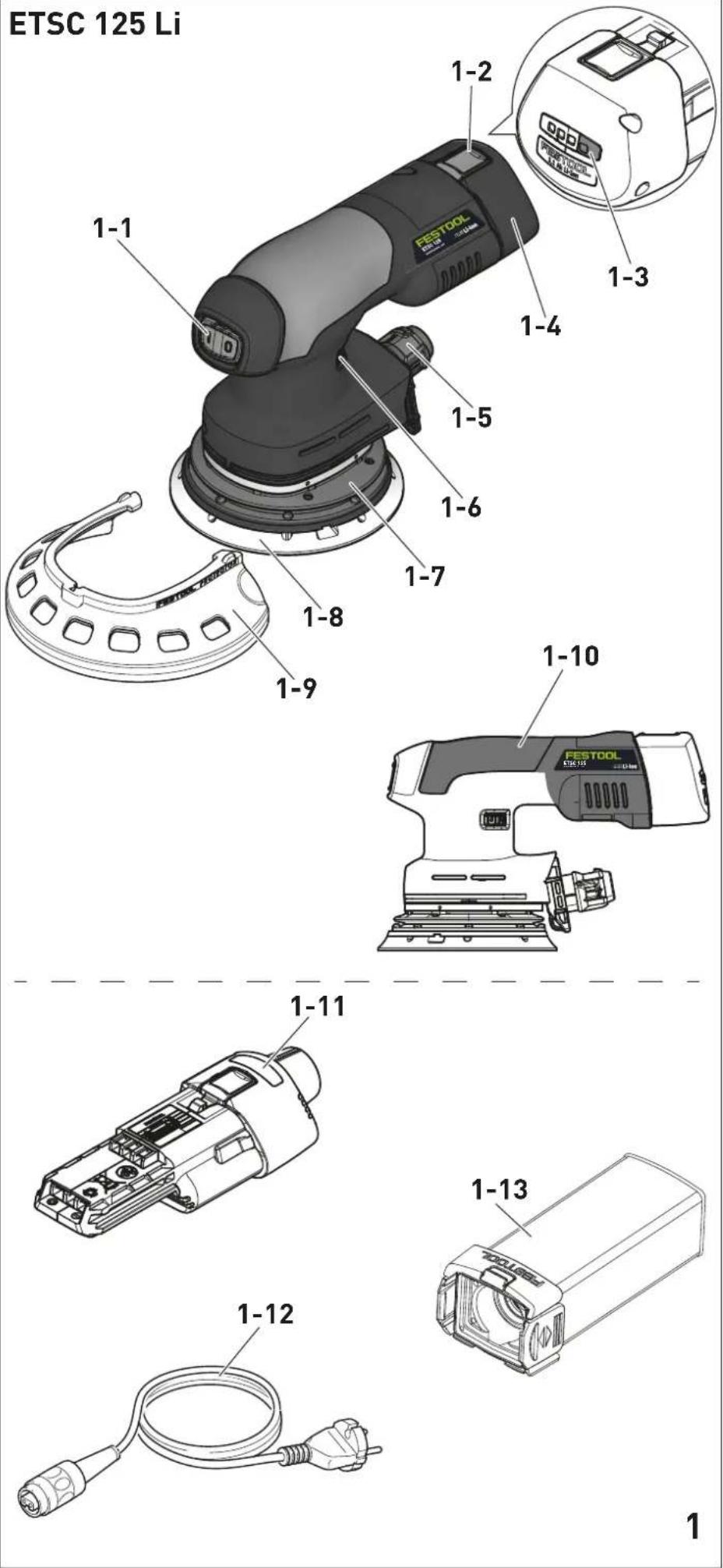

5 Toestelelementen

[1-1] In-/uit-schakelaar
[1-2] Toets voor het ontkoppelen van het.accupack
[1-3] Vermogensindicatie
[1-4] Accum
[1-5] Afzuigaansluiting
[1-6] Toerentalregeling
[1-7] Rubbermanchet
[1-8] Steunschijf
[1-9] Randbescherming (protector)
[1-10] Handgreep (geisoleerde greepvlakken)
[1-11] Netadapter met plug it-aansluiting
[1-12] Plug it-kabel
[1-13] Longlife-stofzak

*niet bij alle varianten in de leveringsomvang De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

6.1 In-/Uitschakelen

De schakelaar [1-1] dient als in-/uit-schakelaar (I = AAN,0 = UIT)

i Als de accu leeg is, bij stroomuitval of wanner de stekker uit het stopcontact getrokken worden, de aan-/uit-schakelaar direct in de uit-stand zetten. Dit voorkomt een ongecontroleerde start van de machine.

7 Accpack

Vóor deplaatsing van het accupack moet de accu-aansluiting op verontreiniging gecontroleerd worden. Een verontreiniging van de accu-aansluiting kan een goed contact belemmeren en tot schade aan de contacten leiden.

Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden.

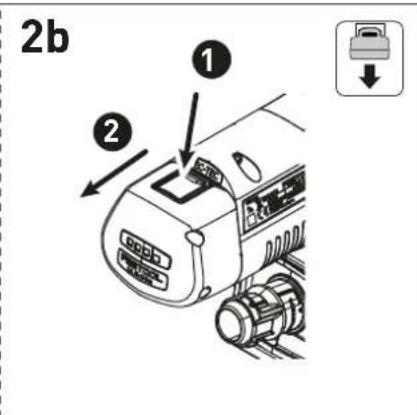

[2b]

Accupack verwijderen.

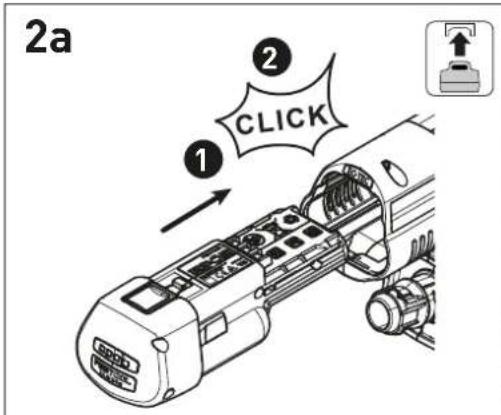

[2a]

Accupack plaatsen - tot aan het vastklikken.

i Meer informatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accupack en oplaadapparaat.

7.1 Netadapter

WAARSCHUWING

Ontoelaatbare spanning of frequentie!

Risico van ongevallen

• De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
  In Noord-Amerika mogen alleen Festoolmachines met een spanningsopgave van 120V / 60Hz worden gebruikt.

De netadapter (gedeeltelijk toebehoren) maar het gebruik van de accu-schuurmachine als netschuurmachine möglich, zodat de stroomtoevoer variabel gegardeerd is. Het gebruik van de in-/uitschakelautomaat van de mobiele stofzuiger is in combinatie met de netadapter möglich.

Bijoudere mobiele stofzuiigers wordt de in-/uitschakelautomaat vanwege geringe vermogensopname eveneens pas onder belasting en nog Niet onbelast geactiveerd.

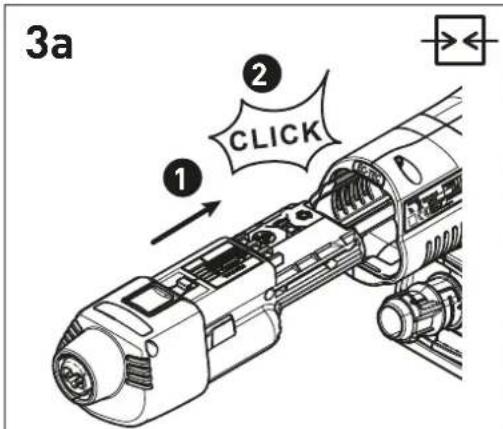

Netadapter inbrengen [3a]

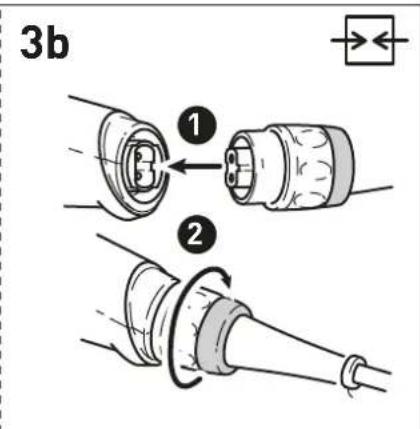

Netadapter met plug it-kabel verbinden [3b]

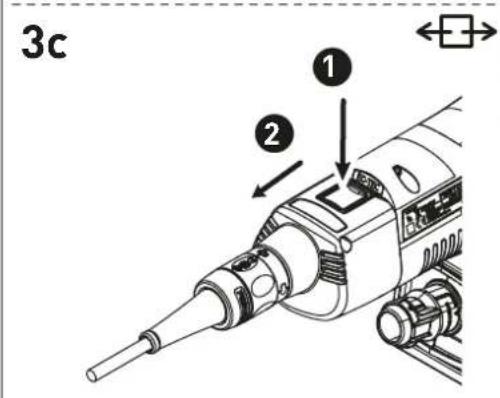

Netadapter ontkoppelen [3c]

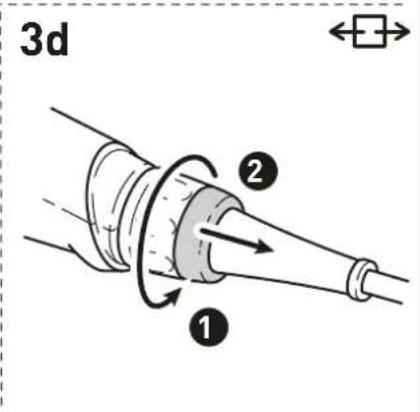

- Netadapter van plug it-kabel losmaken [3d]

VOORZICHTIG

Verhitting van de plug it-aansluiting bij on-volledig vergrendelde bajonetsluiting

Verbrandingsgevaar

Voor het inschakelen van het elektrisch gereedschap controeren of de bajonetsluiting van de aansluitkabel geheel is geslooten en vergrendeld.

8 Installingen

WAARSCHUWING

Gevaar voor letsel

• Neem voor alle werkzaamheden aan de elektrische machine de accuuit de machine.

8.1 Elektronica

Zachte aanloop

De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt.

Temperatuurbveiliging

Om oververhitting van de motor te voorkomen, worden bij een te hoge motortemperatuur het opgenomen vermogen begrensd (bijv. bij te hoge drukijdens het werken). Gaat de temperatuur verder omhoog, dan worden het elektrische gereedschapuitgeschakeld. Het gereedschap kan pas waar worden ingeschakeld als de motor is afgekoeld.

Constant toerental

Het vooraf ingestelde motortoerental worden elektronisch constant gezchoolen. Hierdoor worden bij correct gebruik (passende aandrukkracht) een gelijkblijvende schuursnelheid bereikt.

Toerental instellen

Het toerental kan met de stelknop [1-6] tussen 6000 en 10000min^-1 worden ingesteld.

Voor schuurwerkzaamheden raden wij de vol-gende instellungen van de stelknop [1-6]aan:

Schuurwerkzaamhe- den	Stand van de stel- knop
-Schuren met max. afname-Afschuren van oude verf-Schuren van hout en fineer voor het lakken-Tussenschuren van lak op vlakken	5 - 6
-Schuren van dun opgebrachte grondlak-Schuren van hout met schuurvlies-Afschuinen van houten delen-Gladmaken van gregarnde houten oppervlakken	4 - 5
-Schuren van randen van massief hout en fineer-Sponningen van ramen en deuren schuren-Tussenschuren van lak bij randen-Opschuren van natuurhouten ven-sters met schuuvrlies-Gladschuren met schuuvrlies van houten oppervlakken voor het bei- tsen-Met schuurvlies afschuren of verwij- deren van overbodige kalkpasta	3 - 4
-Lak tussenschuren op gebeitste op- pervlakken-Reinigen met schuurvlies van na- tuurhouten raamsponningen	2 - 3
-Schuren van gebeitste randen-Schuren van thermoplastische kunststof	1 - 2

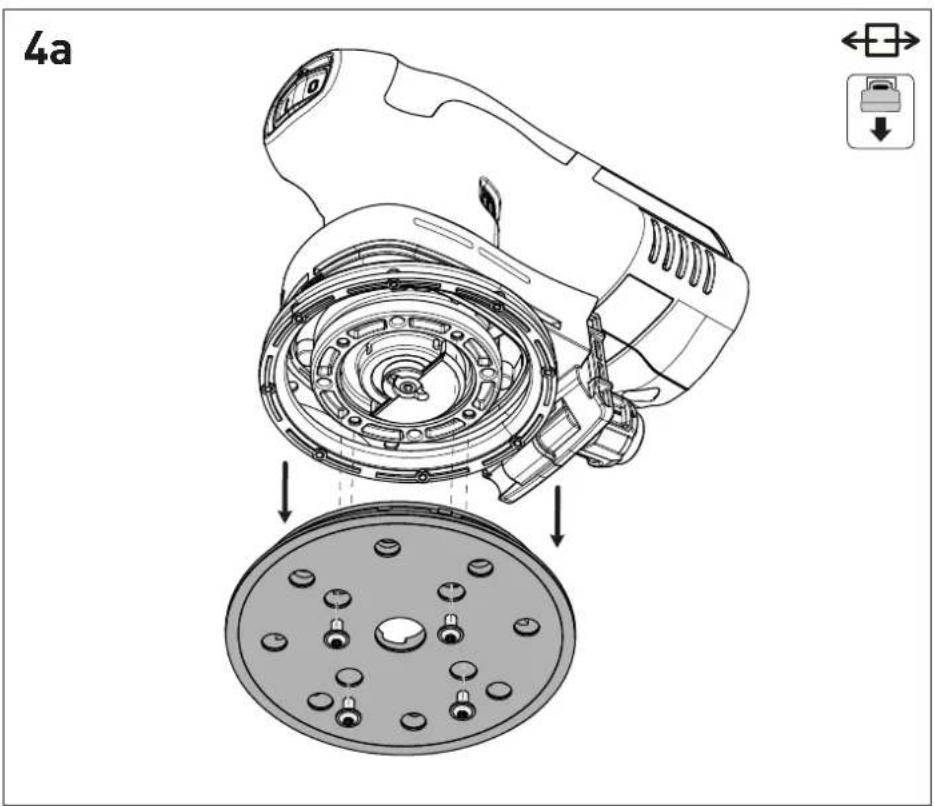

8.2 Steunschijf wisselen [4a]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruiks-materialen. Wanner geen gebruik worden gemaatk van originele accessoires of verbruiks-materialen, dan vervalt de aanspraak op garantie.

Waarschuwing! Voer geen constructieve wijzigingen uit in de geopende binnenruimte van de machine wanner de steunschijf is gedemonteerd.

Draai de vier schroeven los.
Neem de steUNSchnitt naar anderen eraf.
3 Breng de neue steunschijf aan.
Draai de vier schroeven stevig vast [2,5Nm]

Hardheidsgraad van de steunschijf

Afhankelijk van het te bewerken oppervlak kan de machine met steUNSchijven van een verschillende hardheid uitgerust worden.

Zacht: Universeel voor grof en fijnschuren, voor egale en gewelfde vlakken.

Superzacht: Fijnschuren van vormstukken, wellingen, radii. Niet gebruiken aan randen!

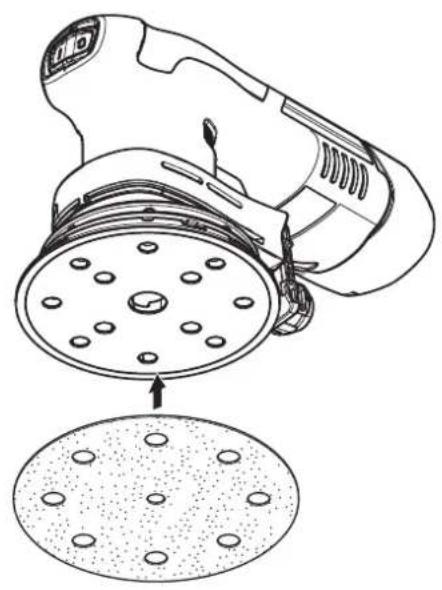

8.3 Schuur-accessoires met StickFix bevestigen [4b]

Op de StickFix steUNSchnitt kan het waarvoortgeschikte StickFix schuurpapier en StickFix schuurvlies neln en eenvoudig worden bevestigd.

Zelfklevende schuuraccessoires op deschuurzool drukken.

Bij een afnemende heching van de Stickfix-laag kuren de accessoires van de steunschijf - met name wanner们都 Niet op het werkstuk staat - van de schijf losraken en letsel veroorzaken. Steunschijf verrangen!

8.4 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

Stof kan gevaarlijk zijn voor de gezondheid. Werk waarom nooit zonder afzuiging.
- Volg bij het afzuiigen van gezondheidsbedreigende stoffen algid de nationale voor-schriften.

Afzuiging met Longlife-stofzak

De schuurmachines worden standarduuitgerust met afzuiging.Het schurstof wordt door de afzuiqopeningen in de schuurzool afgezogen en in de stofzak opgevangen.

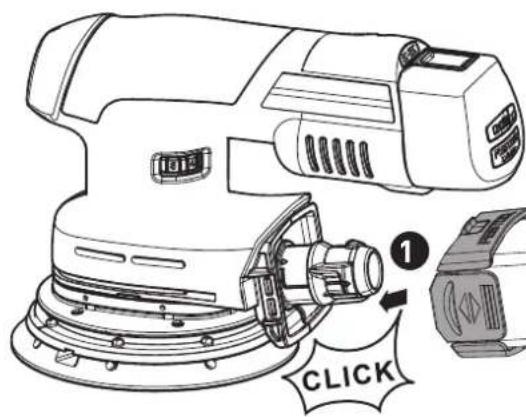

Montage van de stofzak [5]

Stofzak tot aan het vastklikken op de machine aansluten.

Als het afzuigvermogen minder worden, de stofzak worden geleegd.

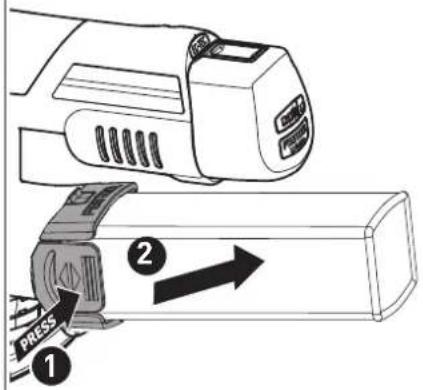

Druk de stofzak op de bedieningselementen samen.
Neem de stofzak maar aktheren eraf.
3 Open de klep op de stofzak.
4 Leeg de stofzak en verwijder het afval.

Afzuiging met mobiele Festool-stofzuiger

Om bij langere werkzaamheden met de elektrische machine te voorkomen dat de stofzak vaak

geleegd moet worden, kan op de afzuigaansluiting [1-5] een mobiele Festool-stofzuiger met een afzuigslangdiameter van 27 mm worden aangesloten.

i De aanloopautomaat schakelt de mobiele stofzuiger automatisch met het inschake- len van de schuurmachine in. De aanloopautomaat functioneert alleen in combinatie met de netadapter of door het koppelen met een Bluetooth accu.
i Als de elektrisch machine bij accugebruik met een mobiele stofzuiger worden gebruikt, dan worden de acculooptijd verminderd. De vermindering van de afzuigcapaciteit vermindert dit effect.
i Bij een hoge afzuigcapaciteit kan het geleidingsgedrag van de elektrische machine slechter worden. De verminderung van de afzuigcapaciteit vermindert dit effect.

Aanbeveling: Gebruik antistatische afzug-slang! Hierdoor kan de elektrische oplading worden gereduceerd.

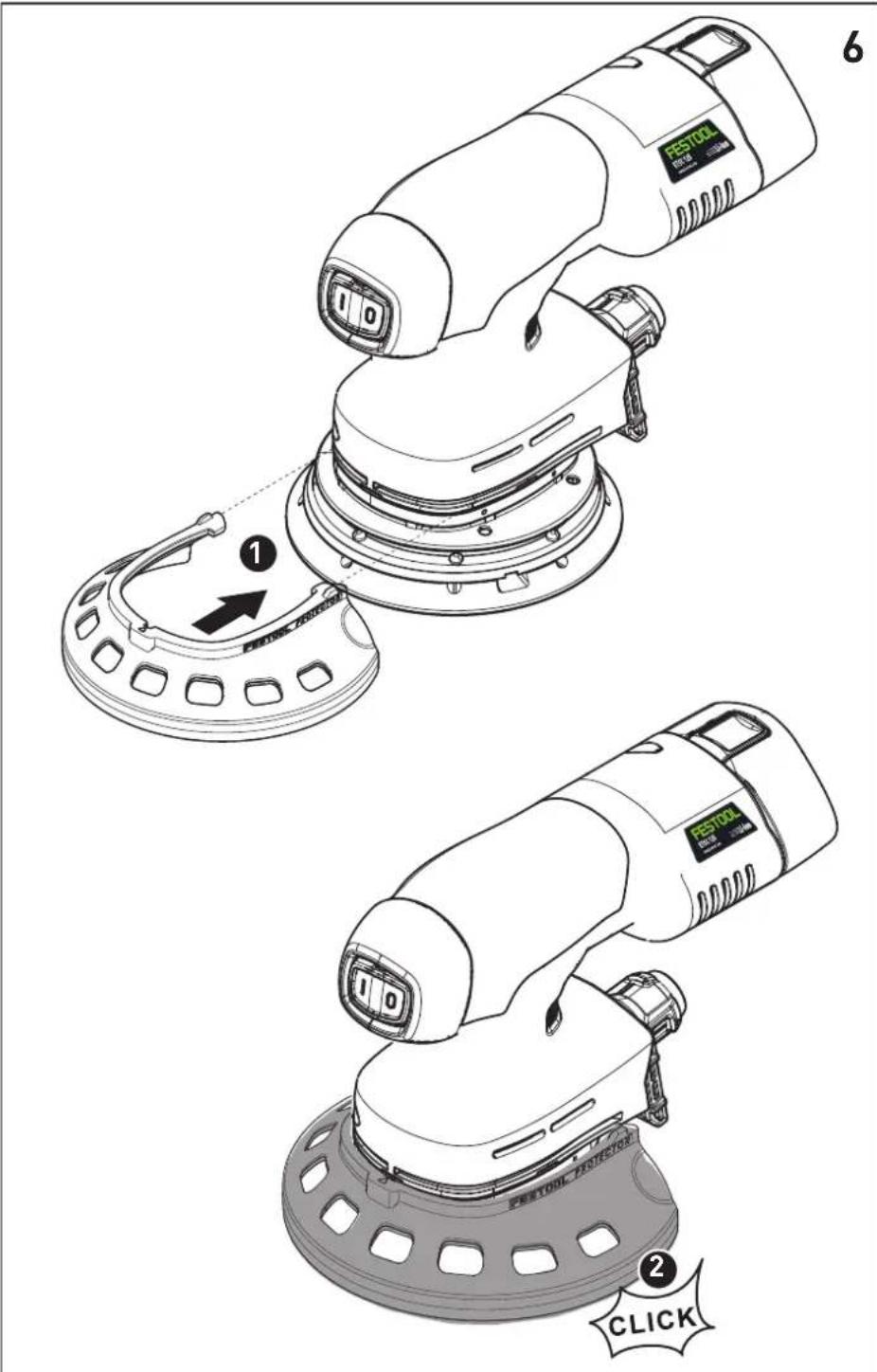

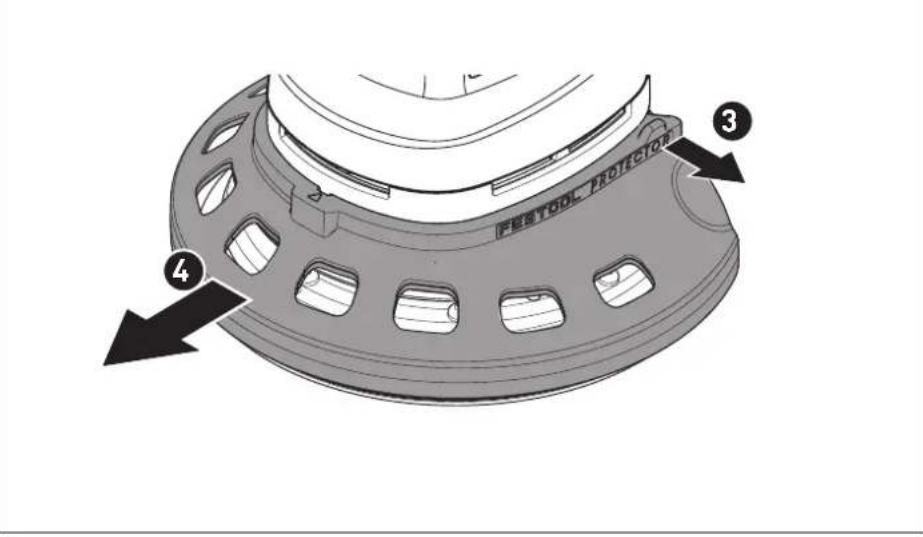

8.5 Randbescherming (protector) [6]

De randbescherming [1-9] voorkomt dat de steunschijf met de zijkant gegen een vlak aankomt (bijv. bij het schuren langs een wand of een kozijn), hetgeen tot een beschadiging of een terugslag van de machine zou kunnen leiden.

1 De randbescherming in de groef van de machine schuiven.
2 De beiden einden van de randbescherming links en rechts vastklikken.
3 De beiden einden van de randbescherming losmaken.
4 De randbescherming maar voren lostrekken.

9 Het werken met de machine

WAARSCHUWING

Gevaar voor letsel

• Bevestig het werkstuk algijd zo, dat het tijdens de bewerking Niet kan bewegen.

Neem de volgende aanwijzingen in acht:

• Overbelast de machine Niet door deze te sterk aan te drukken! U krijjt het beste schuurresultaat wonneer u met een matig sterke aandrukkracht werkt. De schuurafname en -kaliteit hangen in principe af van de keuze van het juiste schuurmaterial.

• Houd de machine voor een veilige geleiding met beiden handen vast aan de hand-greep [1-10].

• Bordschuim wordt broos naarmate het ouder wordt. Voor werkzaamheden het bord-schuim op slijtage controeren.

9.1 Waarschuwingssignalen

Machine uitschakelen.
Accu is leeg.
Accuervangen.

Machine schakelt uit en piept nicht:

Machine 30 seconden lang uitschakelen.
Machine minder belasten.

Als het machinetoerental daarna nicht worden bereikt, de machine lately afkoelen.

10 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Voor alle onderhoudswerkzaamheden aan het elektrisch gereedschap moet.altijd het.Accupack of de netadapter van het elektrisch gereedschap verwijderd worden!
Alle onderhouds- en reparatiewerkzaam-heden, waaroor het vereist is om de mot- torbehuizing te openen, mogen alleen in een geauthoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door serviceworkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Omdeluchtcirculatie te garanderen, moeten de koellluchtopeningen in de motorbehuizing alkijd vrij en schoon gehonden worden.

Bij afname van het vermogen of verhoogde trillingen de koelluchtopeningen uitblazen en reignen.

De aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon houden.

Voor reparatie, onderhoud, afvoer en transport van het accupack要去en de met het accupack meegeleverde instructies worden opgevolgd!

10.1 Het reinigen van de afzigkanalen

Wij raden u (met name bij het schuren van kunstharsplamuur, het natschuren en bij gips) aan om de afzuigkanalen in de machine weke-lijks met eenkleine platte borstel of een stoflap te reinigen.

10.2 Steunschijf en schijfrem onderhoden

Het rubberen manchet [1-7] raakt de steun-schijf [1-8] Licht en voorkomt dat het toerental ongecontroleerd toeneemt. Door de gebruikte metalen pennen is de schijfrem bijna slijtvrij. De steunschijf kanECHTER verslijen.

Bij een afnemende remwerking eerst de steun-schijf op slijtage controleren en zo nodig verrangen. Beschadigd rubberen manchet verrangen.

11 Accessoires

Gebruik alleen originele steun- en poetssteun-schijven van Festool. Het gebruik van inferieure steun- en poetssteun-schijven kan tot een aan-zienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt.

De bestelnummers voor accessoires en gereedschap vindt u op www.festool.nl.

12 Milieu

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze

af. Neem de geldende nationale voorschriften in acht.

Volgens de Europese richtlij inzake gebrukte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie over de inzamelpunten voor een correcte verwijdering is onder www.festool.nl/ recycling in te zien.

Informatie voor REACH: www.festool.nl/reach

13 Algemene aanwijzingen

13.1 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine-

Nederlandsls

en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op Personen.

De gegevens können met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdiagnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijktoestemming van de klant worden de gegevens Niet voor andere doeleinden gebruikt.

13.2 Bluetooth®

Het wordenmerk Bluetooth® en de logo's zijn ge- registreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gezebruikt.
