BRUKSANVISNING ETSC 125 3 0 IPlus FESTOOL

SV EU-forsakran on overensstammelse. Vi forklarar pa eget ansvar att denna produit uppfyller alla relevanta krav enligt foljande EU-direktiv och baseras pa foljande normer eller normgivande Dokument:

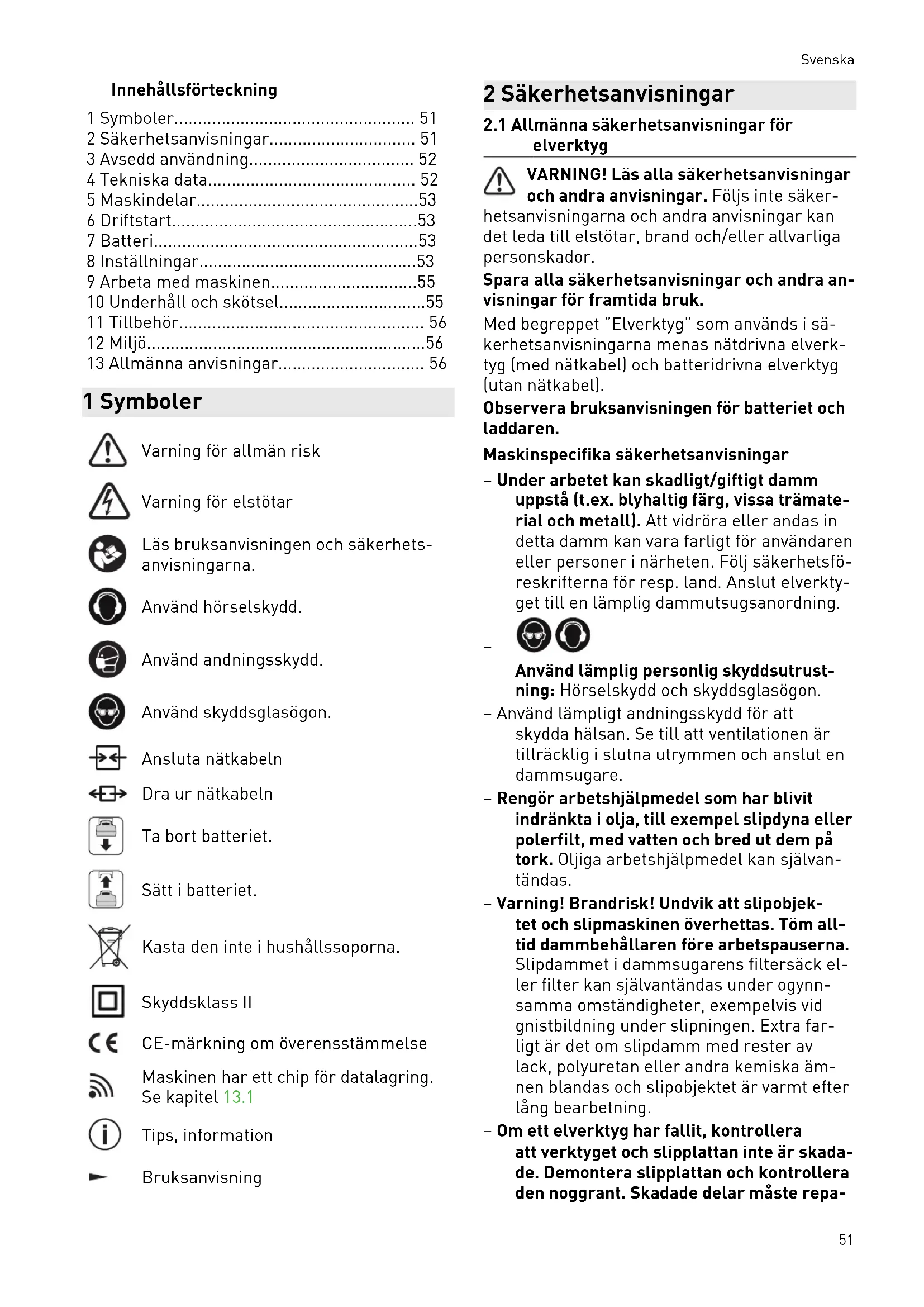

Innehåallsförteckning

1 Symboler. 51
2 Sakerhetsanvisningar 51
3 Avsedd anvandning. 52
4 Tekniska data. 52
5Maskindelar. 53
6 Driftstart. 53
7 Battereri. 53
8 Inställningar 53
9 Arbeta med maskinen. 55
10 Underhäll och skötsel. 55
11 Tillbehör 56
12 Miljö. 56
13 Allmanna anvisningar 56

1 Symboler

Läs bruksanvisningen och sakerhetsanvisingarna.

Använd hörselskydd.

Använd andningskydd.

Använd skyddsglasögon.

Ansluta nätkabeln

Dra ur natakabeln

Ta bort batteriet.

Satt i batteriet.

Kasta deninte i hushaallssoporna.

Skyddsklass II

CE-markning om overensstammelse

Maskinen har att chip for datalagring. Se kapitel 13.1

Tips, information

Bruksanvising

2.1 Allmanna sakerhetsanvisningar for elverktyg

WARNING! Läs alla sakerhetsanvisningar och andra anvisningar. Foljs inte saker-

hetsanvisiningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga persorskador.

Spara alla sakerhetsanvisningar och andra anvisningar for framtida bruk.

Med begrappet "Elverktyg" som anvands i sak- kerhetsanvisingarnaustralian natadrivna elverktyg (med natakabel) och batteridrivna elverktyg (utan natakabel).

Observera bruksanvisingen for batteriet och laddaren.

Maskinspecificika sakerhetsanvisiningar

• Under arbetet kan skadligt/giftigt damm uppsta (t.ex. blyhaltig farg, vissa tramaterial och metall). Att vidrora ell er andas in detta damm kan vara farligt for anvandaren eller personer i narheten. Folj sakerhetsforeskrifterna for resp. land. Anslut elverktyget till en lamplig dammutsugsanordning.

Använd lamplig personlig skyddsutrust-ning: Horselskydd och skyddsglasogon.

• Använd lämpligt andningsskydd für att skydda halsan. Se till att ventilationen ar tillräcklig i slutna utrymmen och anslut en dammsugare.
• Rengör arbetshjälpmedel som har blivit indränkta i olja, till exempl slipdyna eller polerfilt, med vatten och bred ut dem på tork. Oljiga arbetshjälpmedel kan självantändas.
• Varning! Brandrisk! Undvik att slipobjektet och slipmaskinen overhettas. Töm alltid dammbehällaren före arbetspauserna. Slipdammet i dammsugarens filtersack er-ler filter kan självantändas under ogynssamma omständigheter, exemplVIS vidgnistbildning under slipningen. Extra far-ligt ar det om slipdamm med rester avlack, polyuretan erller andra kemiska amnen blandas och slipobjektet ar varmt after lang bearbetning.
• Om att elverktyg har fallit, kontrollera att verktyget och slipplattan inte År skada de. Demontera slipplattan och kontrollera den noggrant. Skadade delar maste repa

rerasforeanvandning.Defekta slipplattor och skadade verktyg kan leda till skador och gora att verktyget inte ar sakert att anvanda.

• När Longlife-filtersäcken används kan det uppsta statisk elektricitet. Använd)därfor om möjigt alltid en antistatisk utsugsslang (AS) for elverktyget. En latt elstöt kan gora att man rycker till och tappedar uppmärksamheten, vilket i sin tur kan leda till en olycka.
• Använd natadaptern endast tillenna maskin.
• Använd natadaptern endast med en original-plug it-kabel fran Festool.
• Använd endast de därfor avsedda batteri- erna och inga natadaptrar for att driva el- verktyget. Inga laddare av annat fabrikat fär anvandas for att ladda batterierna. Om man anvander tillbehör av annat fabrikat finns risk for elstötar och/eller risk for svå- ra olyckor.

2.2 Dammbandningar med metallinslag och slipning av fuktiga ytor

Vid dammlbandningar med metallinslag (t.ex. lackslipdamm frän bilar) och vid slipning av faktiga ytor ska man av sakerhetsskäl gora foljande:

• Anslut verktyget via en jordfelsbrytare (FI, PRCD).
• Anslut maskinen till ett lampligt utsug.
• Avlagsna regelbundet dammavlagringar i motorhuset genom att suga bort dem.

Använd skyddsglasögon!

2.3 Emissionsvärden

De enligt EN 62841 fastställda värdena uppgår vanligtvis till:

Ljudtrycksnivá L P_A = 68 dB(A)

Buller under arbetet

Hörselskador

Användetthorselskydd.

Vibrationsemissionsvärde a_h (vektorsumma for tre riktninger) och osäkerhet K fastställs enligt EN 62841:

Vibrationsemissionsvärde (3 ax- a_h = 3m / s^2 -1ar]

-anvandsformaskinjamforelse,
- kan även användas for preliminär upskattning av vibrations- och bullerniv'an under arbetet,
- representar elverktygets huvudsakliga användningsområden.

OBS

Emissionsvärdena kan avvika frän de angivna värdena. Det beror på hur verktyget används och typen av arbetsojbekt.

Bedom den faktiska belastningen under hela driftcykeln.
Beroende pa den faktiska belastningen maste lampliga sakerhetsatgärder vidtas for att skydda användaren.

3 Avsedd användning

Slipmaskinerna are endast avsedda for slipning av tra, plast, sten, kompositmaterial, farg/lack, spackelmassa och liknande material. Metall och asbesthaltiga material fär inte bearetas. Vid damblandingar med metallinslag (t.ex. lackslipdamm fran bilar) och vid slipning av fuktiga ytor sca särskilda sakerhetsanvisningar ovillkorligen foljas (se kapitel 2.2).

Med hansiyn till elsakerheten fär slipmaskinerna inte vara fuktiga och inte användas i fuktig miljö. Slipmaskinerna fär endast användas for torrslipning.

Elverktyget passar till Festool-batterier i serien BP med sama spanningsklass.

4 Tekniska data

Batterid driven excenters-lip	ETSC 125 Li
Spanning 18 - 20 V
Varvital (tomgång) 6000 - 10000 v/min
Sliprörelse 2,0 mm
Slipplatta D 125 mm
Vikt (utan batteri, med slipplatta)	1 kg

5 Maskindelar

[1-1] Strömbrytare
[1-2] Knapp for att lossa batteriet
[1-3] Batteriindikator
[1-4] Batterier
[1-5] UtsugsrÖ
[1-6] Varvitalsreglering
[1-7] Gummimanschett
[1-8] Slipplatta
[1-9] Kantskydd (Protector)
[1-10] Handtag (isolerade handtagsytor)
[1-11] Nätadapter med plug it-anslutning
[1-12] plug it-kabel
[1-13] Longlife-filtersack

De angivna bilderna finns i början av bruksanvisningen.

6 Driftstart

6.1 Start/avstängning

Knappen [1-1] används som strömbrytare (I = TILL, 0 = FRÄN).

Strömbrytaren ske omedelbart ställas i Frän-läge när batteriet ar tomt, vid strö-mavbrott eller när natkontakten dras ur. Pä detta satt forhindrar man en okontrol-lerad Återstart.

7 Batteri

Kontrollera att batterianslutningen ar ren innan batteriet sats i. Smuts pa batterianslutningen kan forsamra kontakten och leda till skador pa kontakterna.

Om kontakten störk kan det leda till overhett- ning och skador pa maskinen.

[2b] Ta bort batteriet.

[2a] click Satt i batteriet tills det hakar fast.

i Mer information om batteriet och laddaren med batteriindikator finns i deras respektive bruksanvisningar.

7.1 Nätadapter

WARNING

Otilaten spanning aller frekvens! Olycksrisk

Strömköllans natspänning och frekvens måste stämmerverens med uppgifterna på markplaten.
- I Nordamerika fär bara Festool-maskiner med markspänning 120 V/60 Hz användas.

Med nätadaptern (delvis tillbehör) kan den batteridrivna slipmaskinen även drivas med el for flexibel stromförsörjning. Dammsugarens Till-/ fränkopplingsautomatik kan användas i kombini nation med nätadaptern.

På äldre dammsugare med lagre effekt aktiveras Till-/frankopplingsautomatiken endast under belastning och inte på tom-gang.

Satta i natadaptern [3a]
- Ansluta natadaptern till plug it-kabeln [3b]
- Lossa nätadaptern [3c]
- Lossa natadaptern fran plug it-kabeln [3d]

OBS

Plug it-anslutningen blur mycket varm om bajonettlaset inte ar ordentligt LAST Risk for brännskador

Innan man startup elverktyget maste man kontrollera att bajonetlaset till natkabeln ar helt stangt och Last.

8 Installninger

WARNING

Risk for personskador

• Ta bort batteriet fore alla arbeten pa elverktyget.

8.1 Elektronik

Mjukstart

Elektroniskt styrd mjukstart for ryckfri start av elverktyget.

Temperatursakring

For att undvika overhettning i motorn begransas effekten om motortemperaturen blir for hog (till exempl vid for hart tryck under arbetet). Om temperaturen fortssatter att oka kopplas elverktyget fran. Det gär inte att starta igen forrän motorn har svalnat.

Svenska

Konstant varvtil

Det forvalda motorvarvtalet halls elektroniskt konstant. Det ger en konstant sliphastighet vid anvandning enligt foreskrift (lagom presskraft).

Stalla in varvtil

Med inställningsratten [1-6] kan man ställa in varvtalet på mellan 6000 och 10000 v/min.

For sliparben rekommenderar vi foljande inställninger painställningsratten [1-6]:

Sliparben Inställningsrattens
	låge
- Slipning med max. slipverkan	5 - 6
- Bortslipning av gamm färg
- Slipning av trä och fanner före lack-ering
- Mellanslipning av Lack på ytor
- Slipning av:tunt applicerad föllack	4 - 5
- Slipning av trä med slipfberduk
- Kantbrytning på trädetaljer
- Polering av grundmålade träytor
- Slipning av kanter av massiv trä och faner	3 - 4
- Slipning i falsen på fönster och dör-rar
- Mellanslipning av Lack på kanter
- Slipning av naturträfönster med slipfberduk
- Polering av träytor med slipfberduk före betsning
- Borttagning av overflödig kalkpasta med slipfberduk
- Mellanslipning av Lack på betsade ytor	2 - 3
- Rengöring av fönsterfalsar i naturt-rå med slipfberduk
- Slipning av betsade kanter	1 - 2
- Slipning av termoplastisk plast

8.2 Byta slipplatta[4a]

Ett perfekt arbetsresultat uppnas endast med originaltillbehör och -forbrukningsmaterial. Om inte originaltillbehör eller -forbrukningsmaterial används kan inte garantin Åberopas.

Varning! Inga forandringar far goras in-uti maskinen nar slipplattan har demon-terats.

Lossa de fyra skruvarna.
Ta av slipplattan nedat.
Satt fast dennya slipplattan.

4 Dra at den for hand (2,5 Nm) med de fyra skruvarna.

Slipplattans hardshetsgrad

Maskinen kan utrustas med slipplattor med olika hardshtetsgrader anpassade till ytan som skabehandlas.

Mjuk: universal for grov- och finslipining, for plana och välvda ytor.

Extra mjuk: finslipning pa formdelar, valv och radier. Ska inte anvandas pa kanter!

8.3 Fäst sliptillbehören med StickFix [4b]

På StickFix-slipplattan kan man snabbt och enkelt fästa passande StickFix-slipppaper och StickFix slipfiberdukar.

Tryck fast självhäftande sliptillbehör på slipplattan.

Om StickFix-belägget inte fær stordent-ligt kan slipplattans tillbehör - särskilt nar den inte ligger an - lossna frän slipplattan och orsaka skador. Byt slipplatta!

8.4 Utsug

WARNING

Hälosrisk på grund av damm

Damm kan vara hälsofarligt. Arbeta dārfor aldrig utan utsug.
Följ alltid nationella foreskrifter for utsug av halsofarligt damm.

Slipmaskinerna har ett eget utsug som standard. Slipdammet sugs upp genom sugoppingarna i slipplattan och samlas i filtersacken.

Montera filtersacken [5]

Anslut filtersacken sa att den hakar i pa maskinen.

Töm filtersäcken när sugeffekten avtar.

Tryckihop filtersackens manoverelement.
Ta av filtersacken bakat.
3 Oppna luckan på filtersäcken.
Töm filtersäcken och kassera innehållet.

For att slippa tomma dammpasen ota vid langre arbete med elverktyget kan man anslutasugadaptern [1-5] till en Festool-dammsugare med en sugslangdiameter pa 27mm

i Startautomatiken kopplar till dammsugaren automatiskt tillsammans med slipmaskinen. Startautomatiken fungerar endast i combination med natadaptern aller genom anslutning med ett Bluetooth® batteri.
① Om man anvander elverktyget i batteri-drift med en dammsugare minskar batte-ritiden. Det kan man motverka genom att reducera sugeffekten.
① Vid hog sugeffekt kan elverktygets styeregenskaper forsamras. Det kan man motverka genom att reducera sugeffekten.

Rekommendation: Anvand en antistatisk sugslang! Det reducerar den statiska elektriciteten.

8.5 Kantskydd (Protector) [6]

Kantskyddet [1-9] forbhindrar att slipplattan kommer i kontakt med en yta (exempelvis vid slipning lungs en vagg aller ett fönster), vilket i sin tur forbhindrar rekylrörelser i maskinen som kan orsaka persorskador.

Skjut in kantskyddet i sparet pa maskinen.
Haka i kantskyddets bada andar till hoger och vänster.
3 Lossa kantskyddets bada andar.
Dra av kantskyddet framat.

9 Arbeta med maskinen

WARNING

Risk for persorskada

Fast alltid arbetsstycket sa att det inte kan rora sig under bearbetningen.

Observera följande anvisningar:

• Überbelasta inte maskinen genom att trycka på den med För stor kraft! Du fär böst slipresultat om du arbetar med mättligt päpressningstryck. Slopeffekten och -kvaliteten beror huvudsakligen på vilket slippapper man väljer.
• Håll maskinen med en hand på handta-get [1-10] För saker styrning.
• Plattans skum áldras och blir spreTT. Innan du börjar arbeta, kontrollera att plattans skum inte ár slitet.

9.1 Varningssignaler

Maskinen stängs av och piper:

Koppla fr'an maskinen.

Batteriet ar tomt.

Byt batteriet.

Maskinen stängs av men piper inte:

Maskinen ar overhettad aller overbelastad.

Koppla fr'an maskinen i 30 sekunder.
Minska maskinens belastning.

Om maskinvarvtalet sedan inte nas, låt maskinen svalna.

10 Underhäll och skötsel

WARNING

Risk for personskada, elstöt

• Ta alltid bort batteriet aller natadaptern fran maskinen fore alla underhalls- och servicearben!
• Allt unterhälls- och reparationsarbete som kräver att motorns höje öppnas fär endast utforas av behöriga serviceverkstäder.

Service och reparation fär endast utforas av tillverkaren eller serviceverkstäder. Hitta narraste adress pa: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

For att luftcirkulationen ske kunna garanteras, maste kylluftoppingarna i motorns holje alltid hallas oppna och rena.

Vid församrad effekt aller ökade vibrationer, blåsigenom och rengör kylluftöppningarna.

• Hall anslutningskontakterna på elverktyget, batteriladdaren och batterierna rena.

För underhäll, skötsel, avfallschantering och transport av batteripaketet, se anvisningarna som medfoljer batteripaketet!

Vi rekommenderar att maskinens utsugskanaler rengörns en gäng i veckan med en litersplatt pensel erer en trasa (specielt vid slipningav konsthartsfyllnadsmedel och våtslipning avgips).

10.2 Underhälla slipplatta och skivbroms

Gummimanschetten [1-7] släpar mot slipplattan [1-8] for att Förhindra att den varvar upp okontrollerat. Genom metallstiften ar bromsen nastan slitagefri. Men det kan slita pa slipplattan.

Om bromsverkan avtar ske man Först kontrolle-ra om slipplattan ar sliten och byta ut den vid

Svenska

behov. Byt ut gummimanschetten om den ar skadad.

11 Tillbehör

Använd endast originalslip- och polerplattor frän Festool. Om du använder slip- och polerplattor av samre kvalitet kan det leda till kraftig obalans som församrar arbetsresultatet och ökar slitaget på maskinen.

Artikelnummer für tillbehör och verktyg finns
på www.festool.se.

12 Miljo

Slang inte maskinen i hushaillssopornana! Se till att verktyg, tillbehör och forpackninger lamnas till miljövänlig Återg. Folj den nationella foreskrifternna.

Enligt EU-directivet om uttjant el- och elektronikutrustning och omsattning till nationell lagstiftning maste forbrukade elverktyg kallsorteeras och atervinnas pa ett miljovanligt satt.

Information om insamlingsstationer for korrekt avfallschantering finns paa www.festool.se/recycling.

Information om REACH: www.festool.se/reach

13 Allmanna anvisningar

13.1 Information om datakydd

Elverktyget innehäller ett chip für automatisk lagring av maskin- och driftdata. Dessa data innehäller ingen information som ar direkt personrelaterad.

Data från chipet kan avlåsas tradlöst med speciella encheter och används hos Festool endast För feldiagnos, reparations- och garantiändamål samt for kvalitetsförbättring resp. vidareutveckling av elverktyget. Datainformationen utnyttjas inte forytterligareändamål - svädakunden inte uttryckligen har godkant det.

13.2 Bluetooth®

Varumärkesnamnet Bluetooth® och logotyperna ar registrarade marken som tillhör Bluetooth SIG, Inc. och används under licenses av Tooltechnic Systems AG & Co. KG och)darmed av Festool.
