NÁVOD K OBSLUZE ETSC 125 3 0 IPlus FESTOOL

Prohlášení o shodě EU. Prohlašujeme s veškerou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní dokumenty:

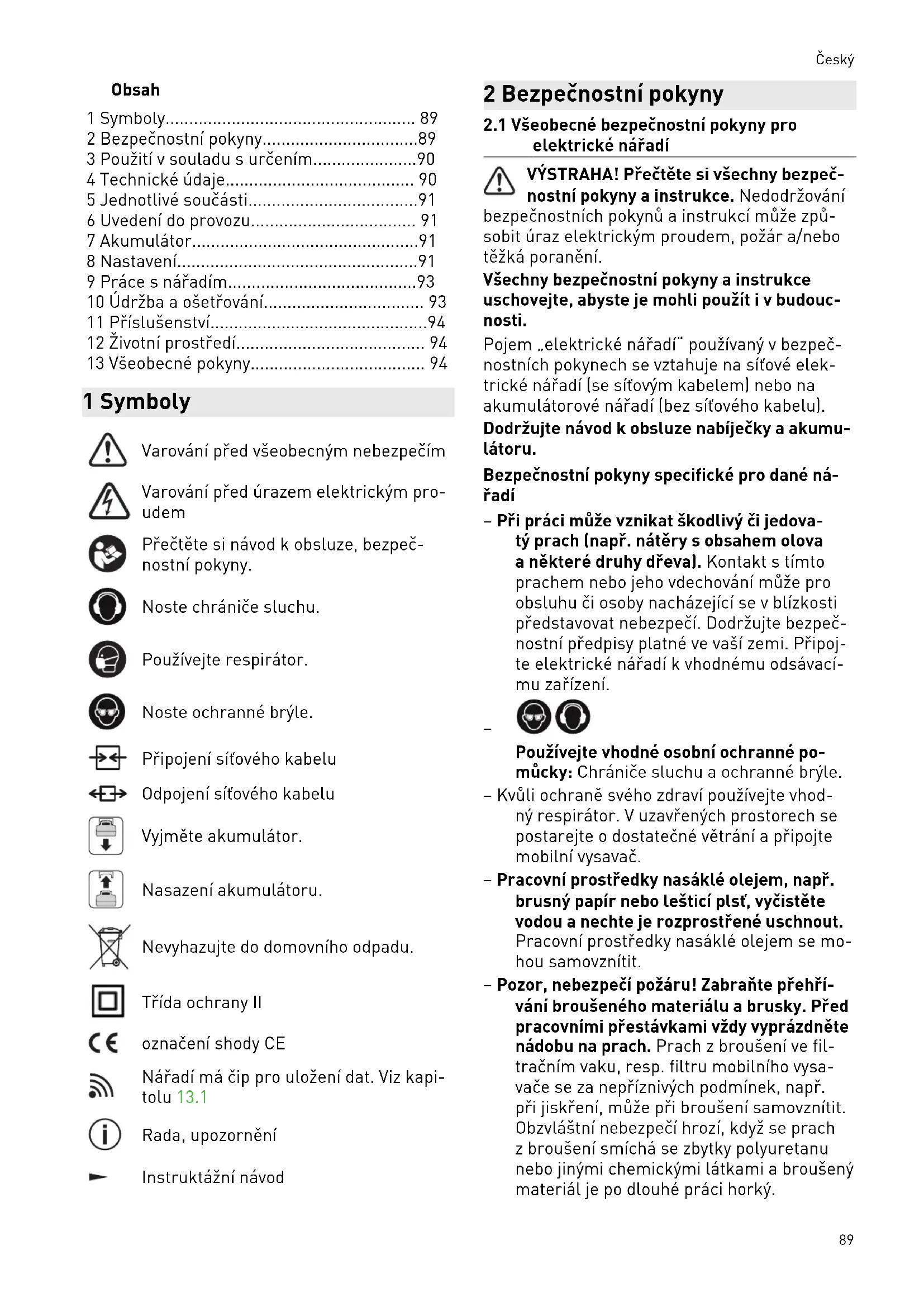

• 88Obsah 1 Symboly p. 89
• 2 Bezpečnostní pokyny p. 89
• 3 Použití vsouladu surčením p. 90
• 4 Technické údaje p. 90
• 5 Jednotlivé součásti p. 91
• 6 Uvedení do provozu p. 91
• 7 Akumulátor p. 91
• 8 Nastavení p. 91
• 9 Práce snářadím p. 93
• 10 Údržba aošetřování p. 93
• 11 Příslušenství p. 94
• 12 Životní prostředí p. 94
• 13 Všeobecné pokyny 1 Symboly Varování před všeobecným nebezpečím Varování před úrazem elektrickým pro udem Přečtěte si návod kobsluze, bezpeč nostní pokyny. Noste chrániče sluchu. Používejte respirátor. Noste ochranné brýle. Připojení síťového kabelu Odpojení síťového kabelu Vyjměte akumulátor. Nasazení akumulátoru. Nevyhazujte do domovního odpadu. Třída ochrany II označení shody CE Nářadí má čip pro uložení dat. Viz kapi tolu13.1 Rada, upozornění Instruktážní návod 2 Bezpečnostní pokyny p. 94

2.1 Všeobecné bezpečnostní pokyny pro

elektrické nářadí VÝSTRAHA! Přečtěte si všechny bezpeč nostní pokyny ainstrukce. Nedodržování bezpečnostních pokynů ainstrukcí může způ sobit úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny ainstrukce uschovejte, abyste je mohli použít ivbudouc nosti. Pojem „elektrické nářadí“ používaný vbezpeč nostních pokynech se vztahuje na síťové elek trické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu). Dodržujte návod kobsluze nabíječky aakumu látoru. Bezpečnostní pokyny specifické pro dané ná řadí – Při práci může vznikat škodlivý či jedova tý prach (např. nátěry sobsahem olova aněkteré druhy dřeva). Kontakt stímto prachem nebo jeho vdechování může pro obsluhu či osoby nacházející se vblízkosti představovat nebezpečí. Dodržujte bezpeč nostní předpisy platné ve vaší zemi. Připoj te elektrické nářadí kvhodnému odsávací mu zařízení.

Používejte vhodné osobní ochranné po můcky: Chrániče sluchu aochranné brýle. – Kvůli ochraně svého zdraví používejte vhod ný respirátor. Vuzavřených prostorech se postarejte odostatečné větrání apřipojte mobilní vysavač. – Pracovní prostředky nasáklé olejem, např. brusný papír nebo lešticí plsť, vyčistěte vodou anechte je rozprostřené uschnout. Pracovní prostředky nasáklé olejem se mo hou samovznítit. – Pozor, nebezpečí požáru! Zabraňte přehří vání broušeného materiálu abrusky. Před pracovními přestávkami vždy vyprázdněte nádobu na prach. Prach zbroušení ve fil tračním vaku, resp. filtru mobilního vysa vače se za nepříznivých podmínek, např. při jiskření, může při broušení samovznítit. Obzvláštní nebezpečí hrozí, když se prach zbroušení smíchá se zbytky polyuretanu nebo jinými chemickými látkami abroušený materiál je po dlouhé práci horký. Český 89– Po pádu zkontrolujte elektrické nářadí abrusný talíř, zda nejsou poškozené. Pro důkladnou kontrolu brusný talíř demon tujte. Poškozené díly nechte před použitím opravit. Prasklé brusné talíře apoškozené nářadí mohou způsobit poranění anejisté fungování nářadí. – Při použití vaku na prach Longlife se mů že tvořit elektrický náboj. Selektrickým nářadím pokud možno vždy používejte an tistatickou sací hadici (AS). Drobný elek trický výboj může způsobit krátký okamžik leknutí anarušit vaši pozornost, čímž může dojít kúrazu. – Síťový adaptér používejte pouze stímto ná řadím. – Síťový adaptér používejte pouze soriginál ním kabelem plug it od firmy Festool. – Pro napájení akumulátorového elektrické ho nářadí používejte pouze určené akumu látory, anikoli síťové adaptéry. Knabíje ní akumulátorů nepoužívejte nabíječky od jiných výrobců. Používání příslušenství ne schváleného výrobcem může vést kúrazu elektrickým proudem a/nebo těžkému po ranění.

2.2 Smíšený prach spodílem kovu

abroušení vlhkých povrchů Usmíšeného prachu spodílem kovu (na př. broušení autolaků) apři broušení vlhkých povrchů je zbezpečnostních důvodů nutné do držovat následující opatření: – Zapojte nářadí přes proudový chránič (FI, PRCD). – Knářadí připojte vhodný vysavač. – Stroj pravidelně vysáním zbavujte usazené ho prachu vkrytu motoru. – Noste ochranné brýle!

Hodnoty zjištěné podle EN62841 představují ty picky: Hladina akustického tlaku L

UPOZORNĚNÍ Při práci vzniká hluk Poškození sluchu ► Používejte chrániče sluchu. Hodnota vibrací a

(součet vektorů ve třech směrech) anejistotaK zjištěné podle EN62841: Hodnota emitovaných vibrací (3osy)

Uvedené emitované hodnoty (vibrace, hlučnost) – slouží kporovnání nářadí, – jsou vhodné také pro předběžné posouzení zatížení vibracemi ahlukem při použití ná řadí, – vztahují se khlavním druhům použití elek trického nářadí.

UPOZORNĚNÍ Hodnoty emisí se mohou od uvedených hod not lišit. Závisí to na použití nářadí adruhu obrobku. ► Posuďte skutečné zatížení během celého provozního cyklu. ► Vzávislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka. 3 Použití vsouladu surčením Brusky jsou určené kbroušení dřeva, pla stu, kompozitních materiálů, barvy/laku, tmelu apodobných materiálů. Nesmí se brousit kov amateriály obsahující azbest. Usmíšeného prachu spodílem kovu (např. broušení autolaků) apři broušení vlhkých po vrchů je zbezpečnostních důvodů nutné do držovat zvláštní bezpečnostní pokyny (viz kapi tolu 2.2). Kvůli elektrické bezpečnosti nesmí být brusky vlhké anesmí se používat ve vlhkém prostředí. Brusky se smí používat pouze kbroušení za su cha. Elektrické nářadí je vhodné pro použití saku mulátory Festool konstrukční řady BP stejné napěťové třídy. 4 Technické údaje Akumulátorová excentrická bruska ETSC 125Li Napětí 18–20 V Otáčky (volnoběh) 6000 - 10000 min

Brusný zdvih 2,0mm Český 90Akumulátorová excentrická bruska ETSC 125Li Brusný talíř D 125 mm Hmotnost (bez akumulátoru, sbrusným talířem) 1kg 5 Jednotlivé součásti [1-1] Spínač zap/vyp [1-2] Tlačítko pro uvolnění akumulátoru [1-3] Ukazatel kapacity [1-4] Akumulátor [1-5] Odsávací hrdlo [1-6] Regulace otáček [1-7] Gumová manžeta [1-8] Brusný talíř [1-9] Chránič hran (Protector) [1-10] Rukojeť (izolované plochy pro uchope ní) [1-11] Síťový adaptér spřípojkou plug it* [1-12] Kabel plug it* [1-13] Vak na prach Longlife

• Není součástí dodávky uvšech variant Uvedené obrázky se nacházejí na začátku návo du k použití. 6 Uvedení do provozu

Spínač[1-1] slouží kzapínání avypínání (I = zapnuto, 0 = vypnuto). Když je akumulátor vybitý, při výpadku pro udu nebo vytáhnutí síťové zástrčky ze zá suvky ihned nastavte spínač ZAP/VYP do polohy vypnuto. Zabráníte tak nekontrolo vanému opětovnému spuštění. 7 Akumulátor Před nasazením akumulátoru zkontrolujte, zda je rozhraní akumulátoru čisté. Znečištěné roz hraní akumulátoru může zabránit správnému kontaktu azpůsobit poškození kontaktů. Nesprávný kontakt může způsobit přehřátí apoškození nářadí. [2b] Vyjměte akumulátor. [2a]

lick Nasaďte akumulátor tak, aby zaskočil. Další informace knabíječce aakumulátoru sukazatelem kapacity najdete vnávodech kobsluze nabíječky aakumulátoru.

VAROVÁNÍ Nepřípustné napětí nebo nepřípustná frek vence! Nebezpečí úrazu ► Síťové napětí afrekvence zdroje elektrické energie musí souhlasit súdaji na typovém štítku. ► VSeverní Americe se smí používat pouze nářadí Festool snapětím 120V/ 60Hz. Síťový adaptér (zčásti součástí příslušenství) umožňuje používání akumulátorové brusky jako brusky se síťovým napájením, aje tak zaručena možnost variability napájení nářadí. Vkombina ci se síťovým adaptérem je možné používat au tomatické zapínání avypínání mobilního vysava če. Ustarších mobilních vysavačů se případně může stávat, že se zdůvodu malého příko nu nářadí automatické zapínání avypínání aktivuje až při zatížení, nikoli při volnobě hu. ► Nasaďte síťový adaptér[3a] ► Spojte síťový adaptérs kabelem plug it[3b] ► Odpojte síťový adaptér[3c] ► Odpojte síťový adaptérod kabelu plug it[3d]

UPOZORNĚNÍ Zahřívání přípojky plugit při nedokonale za jištěném bajonetovém uzávěru Nebezpečí popálení ► Před zapnutím elektrického nářadí zkon trolujte, zda je bajonetový uzávěr na síťo vém kabelu úplně zavřený azajištěný. 8 Nastavení

VAROVÁNÍ Nebezpečí poranění ► Před veškerými pracemi na elektrickém nářadí zněj vyjměte akumulátor. Český

Pozvolný rozběh Elektronicky regulovaný rozběh zajišťuje klidný rozběh elektrického nářadí. Tepelná pojistka Aby nedocházelo kpřehřátí motoru, je při příliš vysoké teplotě motoru omezen příkon (např. při příliš velkém tlaku během práce). Pokud teplota nadále stoupá, elektrické nářadí se vypne. Zno vu ho lze zapnout až po vychladnutí motoru. Konstantní otáčky Předvolené otáčky motoru jsou elektronicky udržovány na konstantní hodnotě. Tím je při správném použití (přiměřeném přítlaku) dosa ženo konstantní rychlosti broušení. Nastavení otáček Otáčky lze nastavovat pomocí kolečka[1-6] od 6000 do 10000 min

Při broušení doporučujeme následující nastave ní kolečka[1-6]: Druhy broušení Stupeň – Broušení smax. úběrem – Obrušování starých barev – Broušení dřeva adýhy před lako váním – Mezibroušení laku na plochách 5–6 – Broušení slabé vrstvy podkladové ho laku – Broušení dřeva brusným rounem – Srážení hran na dřevěných dílech – Vyhlazování dřevěných ploch opa třených základním nátěrem 4–5 – Broušení hran zmasivního dřeva adýhovaných hran – Broušení polodrážek oken adveří – Mezibroušení hran při lakování – Obrušování oken zpřírodního dře va brusným rounem – Vyhlazování dřevěných povrchů brusným rounem před mořením – Obrušování nebo odstraňování přebytečné vápenné pasty brus ným rounem 3–4 – Mezibroušení laku na mořených plochách – Čištění polodrážek oken zpřírod ního dřeva brusným rounem 2–3 – Broušení mořených hran – Broušení termoplastů 1–2

8.2 Výměna brusného talíře[4a]

Optimálního pracovního výsledku lze do sáhnout pouze soriginálním příslušen stvím aspotřebním materiálem. Pokud se ne používá originální příslušenství nebo spotřební materiál, zaniká nárok na záruku. Výstraha! Neprovádějte žádné kon strukční změny uvnitř nářadí, když je od montovaný brusný talíř. Povolte čtyři šrouby. Sejměte brusný talíř směrem dolů. Nasaďte nový brusný talíř. Ručně (2,5Nm) utáhněte čtyři šrouby. Stupeň tvrdost brusného talíře Podle broušeného povrchu lze unářadí použít různě tvrdé brusné talíře. Měkký: univerzální hrubé ajemné broušení, pro rovné aklenuté plochy. Super měkký: jemné broušení tvarových dílů, vyklenutí, zaoblení. Nepoužívejte na hranách!

8.3 Upevnění příslušenství pro broušení se

StickFix[4b] Na brusný talíř StickFix lze rychle asnad no upevnit odpovídající brusné papíry StickFix abrusná rouna StickFix. ► Samopřilnavé brusné příslušenství přitlačte na brusný talíř. Při zhoršující se přilnavosti vrstvy Stickfix se může příslušenství pro brusný talíř – zejména když nářadí běží anení vzáběru – od brusného talíře oddělit azpůsobit poranění. Brusný talíř vyměňte!

VAROVÁNÍ Ohrožení zdraví působením prachu ► Prach může být zdraví škodlivý. Nikdy proto nepracujte bez odsávání. ► Při odsávání zdraví škodlivého prachu vždy dodržujte národní předpisy. Integrované odsávání svakem na prach Long life Brusky jsou sériově vybavené integrovaným od sáváním. Prach zbroušení se odsává odsávací mi otvory vbrusné desce azachycuje se ve vaku na prach. Montáž vaku na prach[5] Připojte knářadí vak na prach tak, aby za skočil. Český 92Jakmile klesne výkon při odsávání, vak na prach vyprázdněte. Stiskněte ksobě ovládací prvky na vaku na prach. Sejměte vak na prach směrem dozadu. Otevřete kryt vaku na prach. Vak na prach vyprázdněte aodpad zlikvidujte. Odsávání pomocí mobilního vysavače Festool Aby se zabránilo častému vyprazdňování vaku na prach při delší práci selektrickým nářa dím, lze kodsávacímu hrdlu [1-5] připojit mo bilní vysavač Festool oprůměru odsávací hadi ce27mm . Spouštěcí automatika zapne mobilní vy savač automaticky se zapnutím brusky. Spouštěcí automatika funguje pouze ve spojení se síťovým adaptérem nebo při spojení sakumulátorem Bluetooth

Pokud se elektrické nářadí vakumulátoro vém provozu používá vkombinaci smobil ním vysavačem, zkracuje se doba chodu na nabití akumulátoru. Tento jev lze omezit snížením výkonu odsávání. Při vysokém sacím výkonu se může zhoršit vedení elektrického nářadí. Tento jev lze omezit snížením výkonu odsávání. Doporučení: Používejte antistatickou odsávací hadici! Tak lze redukovat nabíjení statickou elektřinou.

8.5 Chránič hran (Protector)[6]

Chránič hran[1-9] ve velké míře zbraňuje to mu, aby se brusný talíř svou obvodovou stranou dotýkal plochy (např. při broušení podél zdi ne bo okna), adocházelo tak ke zpětnému rázu nářadí, resp. poškození. Nasaďte chránič hran do drážky nářadí. Oba konce chrániče hran vpravo avlevo musí zaskočit. Uvolněte oba konce chrániče hran. Stáhněte chránič hran dopředu. 9 Práce snářadím

VAROVÁNÍ Nebezpečí poranění ► Obrobek upevněte vždy tak, aby se při opracovávání nemohl pohybovat. Dodržujte následující pokyny: – Nepřetěžujte nářadí přílišným přitlačová ním! Nejlepšího výsledku broušení dosáh nete, když budete pracovat smírným pří tlakem. Brusný výkon akvalita závisí zvel ké míry na volbě správného brusného pro středku. – Pro bezpečné vedení držte nářadí jednou rukou na rukojeti[1-10]. – Pěna talíře stárnutím křehne. Před zaháje ním práce zkontrolujte opotřebení pěny ta líře.

9.1 Výstražné signály

Stroj se vypne avydá tón (pípnutí): ► Vypněte stroj. Akumulátor je vybitý. ► Vyměňte akumulátor. Stroj se vypne anevydá tón: Nářadí je přehřáté nebo došlo kjeho přetížení. ► Vypněte stroj na 30sekund. ► Snižte zatížení nářadí. Když poté nelze dosáhnout běžných otáček stroje, ponechte stroj vychladnout. 10 Údržba aošetřování

VAROVÁNÍ Nebezpečí poranění, zásah elektrickým pro udem ► Před veškerou údržbou aošetřováním vždy od elektrického nářadí odpojte akumulátor nebo síťový adaptér! ► Všechny práce údržby aopravy, které vyža dují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis. Servis aopravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/ sluzby Používejte jen originální náhrad ní díly Festool! Obj. č. na: www.festool.cz/sluzby EKAT

Pro zajištění cirkulace vzduchu musí být chladi cí otvory udržovány stále volné ačisté. Při poklesu výkonu nebo vyšší vibracích profou kněte avyčistěte větrací otvory. ► Připojovací kontakty elektrického nářadí, nabíječky aakumulátory udržujte čisté. Český 93Ohledně údržby, ošetřování, likvidace apřepravy akumulátoru se řiďte pokyny, které jsou přiložené kakumulátoru!

10.1 Čištění odsávacích kanálků

Doporučujeme přibližně jednou týdně (zejména při broušení tmelů se syntetickou pryskyřicí, při broušení vlhkých materiálu asádry) čistit odsá vací kanálky nářadí malým plochým štětečkem nebo hadrem.

10.2 Údržba brusného talíře abrzdy talíře

Gumová manžeta [1-7] dosedá na brusný talíř [1-8] abrání nekontrolovanému roztočení brus ného talíře do vysokých otáček. Díky použitým kovovým čepům brzda talíře téměř nepodléhá opotřebení. Brusný talíř se ale může opotřebit. Při klesajícím brzdném výkonu nejprve zkontro lujte, zda není opotřebený brusný talíř, avpří padě potřeby ho vyměňte. Poškozenou gumovou manžetu vyměňte. 11 Příslušenství Používejte jen originální brusné alešticí talí ře Festool. Použitím méně kvalitních lešticích abrusných talířů může dojít kvýraznému háze ní, na základě kterého se zhorší kvalita pracov ních výsledků azvýší se opotřebení nářadí. Objednací čísla příslušenství anářadí najdete na www.festool.cz. 12 Životní prostředí Nářadí nevyhazujte do domovního od padu! Nářadí, příslušenství aobaly ode vzdejte kekologické recyklaci. Dodržujte platné vnitrostátní předpisy. Podle evropské směrnice oodpadních elektric kých aelektronických zařízeních aprovádění vnárodním právu se musí staré elektrické ná řadí shromažďovat odděleně aodevzdat keko logické recyklaci. Informace osběrných místech pro řádnou likvi daci najdete na www.festool.cz/recycling . Informace kREACH: www.festool.cz/reach 13 Všeobecné pokyny
