BRUKSANVISNING ETSC 125 3 0 IPlus FESTOOL

nb EU-samsvarserklaring. Vi erklærer under eneansvar at detteproduktet oppfyller alle relevante kravifolgende EU-direktiver og at falgende standarder ull normative dokumenter er blitt lagt til grunn:

• Ingår ej leveransen for alla varianter.

Eget utsug med Longlife-filtersack

Utsug med Festool-dammsugare

10.1 Rengöring av utsugskanaler

CE-overensstemmelsesmaerkning

ibrugtagning. Odelagte bagskiver og beskadigede maskiner kan medfore personskader og usikker maskindrift.

• nikke ved alle leverede varianter

De angivne illustrationer findes i tillaegget til brugsanvisingen.

6 Ibrugtagning

6.1 Til-/frakobling

Kontakten [1-1] fungerer som tænd/sluk-knap (I = TIL,0 = FRA)

Blod: Universelt til grov- og finslibning, til plane og buede overflader.

Sundhedsfare fra stov

Maskinen slar fra og bipper:

• Sluk for maskinen.
  Batteriet er afladet.
• Skift batteriet.

Maskinen slår fra og bipper ikke:

Maskinen er overophedet aller overbelastet.

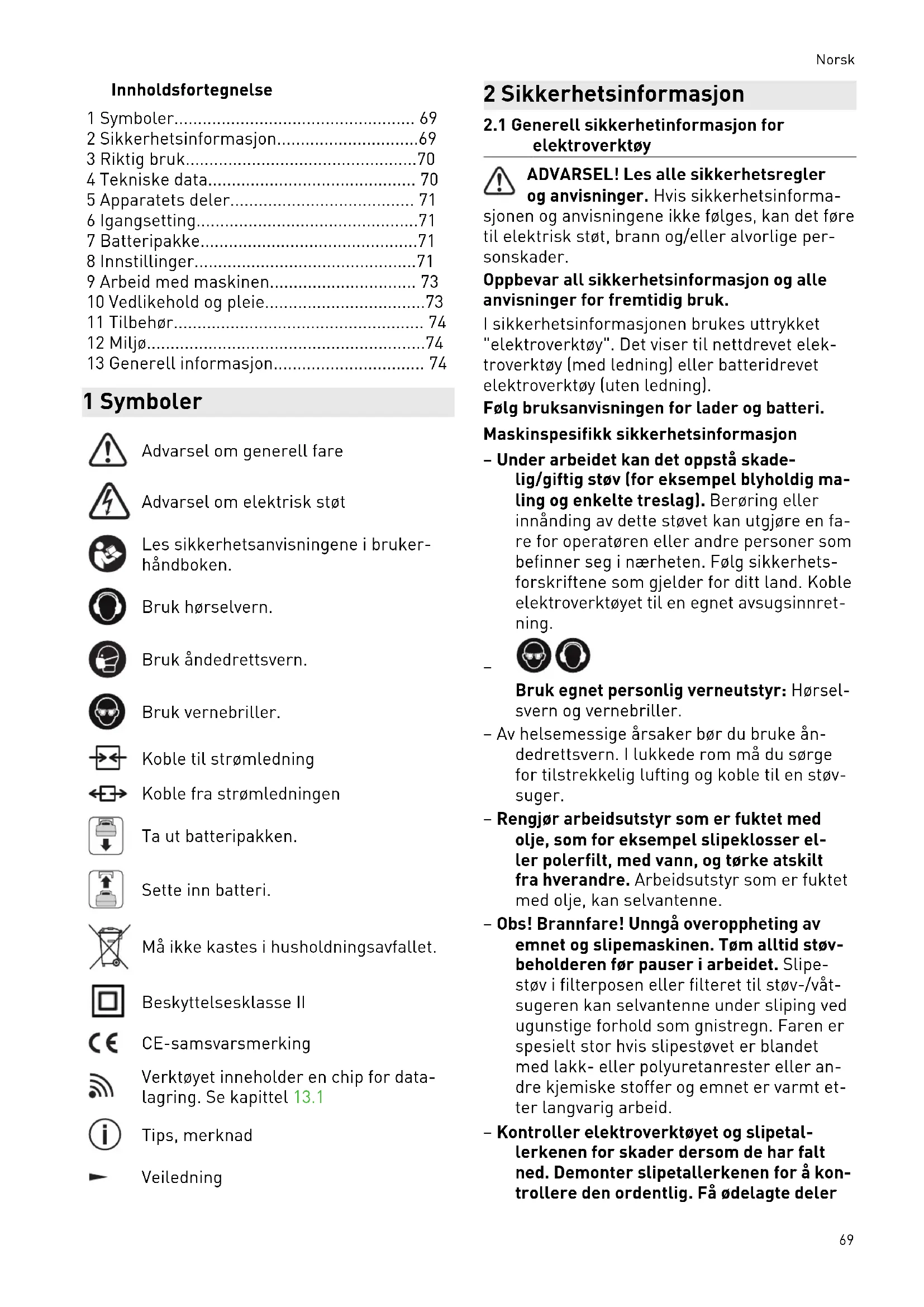

1 Symboler 69
2 Sikkerhetsinformasjon. 69
3 Riktig bruk. 70
4 Tekniske data. 70
5 Apparatets deler. 71
6 Igangsetting. 71
7 Batteripakke. 71
8 Innstillinger. 71
9Arbeid med maskinen. 73
10 Vedlikehold og pleie. 73
11 Tilbehør. 74
12 Miljø. 74
13 Generell informasjon 74

1 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Les sikkerhetsanvisingene i brukerhandboken.

Brukhorselvern.

Bruk Åndedrettsvern.

Bruk vernebriller.

Koble fra strømledningen

Ta ut batteripakken.

Sette inn batteri.

Maikekastesihusholdningsavfallet.

Beskyttelsesklasse II

CE-samsvarsmerking

Verktøyet inneholder en chip for data-lagring. Se kapittel 13.1

Tips, merknad

Veiledning

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

sjonen og anvisingene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykket "elevtroverktoy". Det viser til nettdrevet elek- troverktoy (med ledning) aller batteridrevet elektroverktoy (uten ledning).

Folg bruksanvisningen for lader og batteri.

Maskinspesifikk sikkerhetsinformasjon

• Under arbeidet kan det oppsta skade-lig/giftig stov (for eksempel blyholdig mailing og enkelte treslag). Beroring erler innanding av dette stovet kan utgjore en fare for operatoren ellr andre personer som befinner seg i nærheten. Folg sikkerhets-forskriftene som gjelder for ditt land. Koble elektroverktoyet til en egnet avsugsinnret-ning.

Bruk egnet personlig verneutstyr: Horselsvern og vernebriller.

-Av helsemessige arsaker bOr du bruke anedrettsvern. I lukkede rom ma du sorge for tilstrekkelig lufting og koble til en stov-suger.
- Rengjør arbeidsutstyr som er fuktet med olje, som for eksempel slipspeklosser ell er polarfilt, med vann, og tørke atskilt fra hverandre. Arbeidsutstyr som er fuktet med olje, kan selvantenne.
- Obs! Brannfare! Unngå overopbeheting av emnet og slipemaskinen. Tøm alltid støv beholderen for pauser i arbeidet. Slpe-stov i filterposen eller filteret til støv-/våtsugeren kan selvantenne under sliping ved ugunstige forhold som gnistregn. Faren er spesielt stor hvis slipestøvet er blandet med lakk- eller polyuretranrester erler andre kjemiske stoffer og emnet er varmt etter langvarig arbeid.
- Kontroller elektroverktøyet og slipetal-lerkenen for skader dersom de har falt ned. Demonter slipetallerkenen for a kon-trollere den ordentlich. Få ødelagte deler

Norsk

reparert for bruk. Knekte slipetallerkener og skadde maskiner kan fore til skader og at maskinen ikke longer er sikker.

• Det kan oppsta elektrisk ladning nar Longlife-stovposen brukes. Bruk alltid en antistatisk sugeslange (AS) sammen med elektroverktoyet. Lettere elektriske stot kan.fore til at man skvetter og blir minded oppmerksom, noe som kan forarsake ulykker.
• Bruk nettapteren kun med dette apparata-tet.
• Bruk nettapteren kun med en original plug it-kabel fra Festool.
• Bruk kun de batteripakkene som er be-regnet til formålet, og/DD bruk strø-madaptere til dette batteridrevne elektroverktøyet. Ikke lad batteripakken med la-dere fra andre produsenter. Bruker du tilbehør som/DD er godkjent av produsenty, kan dette føre til elektrisk støt og/eller alvorlige ulykker.

2.2 Blandingsstv med metallandel og sliping av faktige overflater

Ved blandet stov med metallinnhold (f.eks. laksliping i bilindustrien) og ved sliping av fuktige overflater skal folgLende sikkerhetstiltak treffes:

• Koble til en jordfeilbryter (FI, PRCD) oppstrøms.
• Koble maskinen til et egnet avsug.
• Rengjør maskinen regelmessig for støvoppsamlinger i motorhuset med støvsuger.

Bruevernebriller!

2.3 Stoyemisjonsverdier

De registrazione verdiene iht.EN 62841 er vanligvis på:

Stoy under arbeidet Horselsskadelig

• Bruk hørselvern.

Svingningsemisjonsverdi a_h (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 62841:

Svingningsverdi (3-akset)

$$ a _ {h} = 3 m / s ^ {2} $$

De angitte emisjonsverdiene (vibrasjon, stoy)

• brukes til ÅSAMmenlignemaskiner,
  men kan ogsa brukes til en forelopig vurdering av vibrasjons- og stoybelastning vedBruk,
• og representerer de viktigsteBruksområdene for elektroverktøyet.

FORSIKTIG

Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktoyet brukes og hvilken type arbeidsemne som bearbeides.

Vurder den faktiske belastningen under hele driftssyklusen.
Avhengig av den faktiske belastningen ma det gjennomfores egnede sikkerhetstiltak for a beskytteBrukeren.

3 Riktig bruk

Sliperne er laget for sliping av tre, plast, komposittmaterialer, maling/lakk, sparkelmasse og lignende materialer. Metall og materialer som inneholder asbest, skal icke bearbeides.

Ved blandet stov med metallinnhold [f.eks.

laksliping i bilindustrien) og ved sliping av fuk-tige overflater skal det treffes saerlige sikker-hetstiltak (se kapittel 2.2).

På grunn av den elektriske sikkerheten skal sliperne ikke utsettes for fukt og ikke brukes i fuktige omgivelser. Sliperne skal kun brukes til tørsliping.

Elektroverktøyet egner seg til bruk med Fest stool-batterier i serien BP i samme spenningsklasse.

4 Tekniske data

Batteridrevet eksentersli- ETSC 125Li per

Spenning 18-20 V

Turtall (tomgang) 6000 - 10000

o/min

Slipeloft 2,0 mm

Batteridrevet eksentersli- ETSC 125Li per

Slipetallerken D 125 mm

Vekt (uten batteri, med slipetallerken) 1 kg

5 Apparatets deler

[1-1] På/av-knapp
[1-2] Knapp for Å lösne batteripakken
[1-3] Kapasitetsindikator
[1-4] Batteri
[1-5] Avsughette
[1-6] Turtallsregulering
[1-7] Gummimansjett
[1-8] Slipetallerken
[1-9] Kantbeskyttelse (Protector)
[1-10] Handtak (isolerte gripeoverflater)
[1-11] Nettapter med mit plug it-tilkob-ling
[1-12] Plug it-kabel
[1-13] Longlife-stovpose

• inngår ikke i leveransen på alle varianter De oppgitte illustrasjonene finnes fremst i braupsanvisningen.

6 Igangsetting

6.1 Slå på og av

Bryteren [1-1] fungerer som av/pa-bryter (l = PÅ, 0 = AV).

När batteriet er tomt, ved strømbrudd eller hvis stopselet trekkes ut, skal av-/pabryteren umiddelbart settes i AV-posisjonen. Dette hindrer utilsiktet gjenstart.

7 Batteripakke

För du setter inn batteripakken, mä du kontrollere at batterikoblingen er ren. Dersom batterikoblingen er tilsmusset, kan dettehindre korrektkontakt og føre til skader på kontaktene. Odelagtkontakt kan føre til overoppheting og skader på apparatet.

[2a] click Sett inn batteripakken - helt til den gär i inngrep.

i Nærmere informasjon om lader og batterripakke med kapasitetsindikator finner du i de respektive bruksanvisingene.

7.1 Nettadapter

ADVARSEL

Ikke tillatt penning aller frekvens! Fare for ulykker

Nettspenning og frekvens ma stemme overens med angivelsene pa typeskiltet.
- I Nord-Amerika er det kun tillatt Å bruke Festool-maskiner med spenningsangivelse 120V / 60Hz

Med nettapteren (delvis tilbehør) kan den batteridrevne slipemaskinen brukes som nett-drevet slipemaskin. Den er dermed fleksibel med hensyn til strømforsyningen. Det er mulig Å bruke inn-/utkoblingsautomatikken til støvugen i kombinasjon med nettapteren.

På elderstøvsugere blir inn-/utkoblingsautomatikken eventuelt innkoblet forst vedbelastning, og ikke ved tomgang, på grunn avmindre effektforbruk.

• Sette inn nettapteren [3a]
  Forbinde nettadapteren med plug it-ka-bel* [3b]
  Løsne nettadapteren [3c]
  Løsne nettadapteren fra plug it-kabelen [3d]

FORSIKTIG

Plug it-tilkoblingen blir varm hvis bajonett- lassen ikke er helt låst

Fare for brannskader

För du slár på elektroverktøyet, ma du pase at bajonettlukkingen på strømledningen er helt lukket og LAST.

8 Innstillinger

ADVARSEL

Fare for personskade

Ta av batteriet for alle typer arbeid med elektroverktoyet.

8.1 Elektronikk

Mykstart

Den elektronisk styrte mykstarten sørger for rykkfri start av elektroverktøyet.

Temperatursikring

For at motoren ikke skal bli overopphetet, begrenses strømopptaketær motortemperaturen er for høy [f.eks. ved for høyt trykk under arbeidet]. Dersom temperaturen fortsetter a stige, slas elektroverktøyet av. Først nar motoren er avkjolt, kan maskinen slas pa igjen.

Konstanturtall

Forhåndsinnstilt mortorturtall holds konstant ved hjelp av elektronikken. Slik vil du ved riktig bruk (med adekvat trykk) kinne oppnå en jevn slepehastighet.

Innstilling av omdreiningstall

Turtallet kan stilles inn mellom 6000 og 10000 o/min med stillhjulet [1-6].

Slipearbeid Stillhjul-trinn
- Sliping med maks. slimeeffekt	5 - 6
- Avsliping av gammad maling
- Sliping av tre og finér før lakkering
- Lakkmellomsliping på flater
- Sliping av et tynt lag baselakk	4 - 5
- Sliping av tre med slime-fleece
- Kantbrekking på tredeler
- Glatting av grunnede treflater
- Sliping av heltre- og finérkanter	3 - 4
- Sliping av fals på vinduer og dører
- Lakkmellomsliping på kanter
- Forsliping av naturtrevinduer med slime-fleece
- Glatting av treoverflater før beising,med slime-fleece
- Avgnidning erler avskalling av over-flødig kalkpasta med slime-fleece
- Lakkmellomsliping på beisesde flater	2 - 3
- Pussing med slime-fleece av vindus-falser i naturdre
- Sliping av beisesde kanter	1 - 2
- Sliping av termoplast

8.2 Byte slipetallerken [4a]

Et optimalt arbeidsresultat kan kun oppnås vedBruk av originalt tilbehør og forbruksmateriell. Hvis det ikke brukes originalt tilbehør og forbruksmateriell, mortfaller garantien.

Advarsel! Ikke gjør noen konstruksjons-messige endringer innate i maskinen nrslipetallerkenen er demontert.

Apne fire skruer.
Trekslipetallerkenennedoverogav.
Sett pà ny slipetallerken.
4 Skru de fire skruene godt til [2,5Nm)

Slipetallerkenens hardhetsgrad

Maskinen kan utstyres slipetallerkener med forskjellig hardhet avhengig av overflaten som skal bearbeides.

Myk: Universell for grov- og finsliping, for rette og krumme flater.

Supermyk: Finslipning av formdeler, buede overflater, radier. Skal ikke brukes på kanter!

8.3 Feste slipetilbehør med StickFix [4b]

På StickFix slipetallerkener kan du raskt og en-kelt feste StickFix splicepapir og StickFix splice-filt.

Du kan trykke selvklebende tilbehør til slipping på slipetallerkenen.

! Dersom Stickfix-belegget lösner, kan slipetallerken-tilbehör - spesielt när sliperen/DDKE holds inntil materialet - Lsne fra slipetallerkenen og forarsake personskader. Bytt slipetallerken!

8.4 Avsug

ADVARSEL

Helsefare pà grunn av støv

Stov kan vare helsinki. Arbeid derfor aldri uten avsug.
- Ta hensyn til de nasjonale forskriftene ved avsuging av helsinki stov.

Egenavsug med longlife-stvpose

Som standardutstyr er sliperne utstyrt med et egenavsug. Slipestovet sugs inn gjennom av-sugapninger i landslide og samles i stovposen.

Montering av stovposen [5]

Monter stovposen pa maskinen sik at den lases pa plass.

I Dersom sugekraften blir dargerige, ma duine stovposen.

1 KlemSAMMEN stovposen ved virkeeelementene.
Trekk av stovposen bakover.
3Apne klaffen pa stovpose.
Tm stovposen og kast avfallet.

Avsug med Festool mobile stov-/vatsuger

For a unngå hyppig tømming av stovposen under lengre arbeider med elektroverktøyet kan det på avsugsstussen [1-5] kobles til en mobilt Festool støvsuger med en avsugsslangediameter på 27 mm.

i Startautomatikken slar automatisk pa det ekstra avsuget narn slipemaskinen slas pa. Startautomatikken fungerer kun i forbindelse med stramadapter ell er ved tilkobling til en Bluetooth®-batteripakke.
Hvis elektroverktøyet brukes med støvsuger under batteridrift, forkortes batteritiden. Denne effekten blirindre hvis su-geeffekten reduseres.
Ved hoy sugeeffekt kan elektroverktoyets foringsevne blir reduset. Denne effekten blir minded hvis sugeeffekten reduseres.

Anbefaling: Bruk Antistatic-sugeslange! Det kan redusere den elektriske ladningen.

8.5 Kantbeskyttelse (Protector) [6]

Kantbeskyttelsen [1-9] hinderer at slipetallerkenen berorer flater med periferisiden (for eksempel ved sliping langs en vegg erler et vindu), slik at det oppstarrekyl erler skader i maskinen.

Skyv Kantbeskyttelsen inn i noten pa maskinen.
Begge endene til kantbeskyttelsen på høyre og venstre side违法犯罪 pape class.
3 Løsne begge endene til kantbeskyttelsen.
Fjern kantbeskyttelsen ved a trekke den for-over.

9 Arbeid med maskinen

ADVARSEL

Skaderisiko

Fest alltid emnet sik at det jakke kan bevoge seg under bearbeiding.

10 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

Koble fra batteriet aller nettadapteren for det utfores service- og vedlikeholdsarbeid pa elektroverktoyet!
Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset apnes, skal kun gjennomfres av et autorisert kundeservi ce-verksted.

Kundeservice og reparasjon skal kun utfores av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reservedeler! Best.-nr. finner du pa: www.festool.com/service

For a sikre luftsirkulasjonen ma kjoleluftapnningene pa motorhuset alltid vare apne og rene. Ved avtagende effekt ell er akt vibrasjonsniva ma du blase ut og rengjore lufteapningene.

• Hold tilkoblingskontaktene på elektroverketøyet, laderen og batteriet rene.

10.1 Rengjøring av avsugskanalene

Vi anbefaler at maskinens avsugskanaler ren-gjores med en liters, flat børste ell er en klut ca. en gang i uken I særlig ved sliping av kunsthar-piks-sparkelmasse, ved vatsliping og sliping av gips.

10.2 Vedlikehold av slipetallerken og tallerenbrems

Gummimansjetten [1-7] streifer slipetallerkenen [1-8] oghindrerukontrollertakselerasjon av den.Tallerkenbremsen er nesten slitasjefri pa grunn av innsatte metallstifter.Det kan derimot oppsta slitasje pa slipetallerkenen.

När bremsevirkningen avtar, skal du først kon-trollere om det er slitasje på slipetallerkenen og bytte den ved behov. Bytt skadde gummi-mansjetter.

11 Tilbehør

Bruk bare originale slime- og poleringstallerkener fra Festool. Bruk av minreverdige slime-og poleringstallerkener kan fere til stor ubalanse som kan forringe kvaliteten pa resultatet og oke slitasjen pa maskinen.

Bestillingsnumrene for tilbehør og verktøy finner du på www.festool.com.

12 Miljo

Apparatet skal不解 kastes i restavfallet! Apparater, tilbehør og emballasjeskal leveres til gjenvinning. Ta hensyn til

gjeldende nasjonale forskrifter.

I henhold til EU-direktivet om kasserte elektriske og elektroniskeprodukter og direktivetsimplementering i nasjonal rett ma elektroverktoy som ikke longer skal brukes, samles separat og leveres til miljøvennlig gjenvinning.

Informasjon om gjenvinningsstasjoner finnes på www.festool.com/recycling.

Informasjon om REACH: www.festool.com/ reach

13 Generell informasjon

13.1 Informasjon om personvern

Elektroverktøyet ineholder en brikke som lagrer maskin- og driftsdata automatisk. Data lagret på minnebrikken ineholder ingen personopplyninger om kunden.

Data på minnebrikken kan leses av kontaktløst med spesielt utstyr, og brukes utelukkende til feildiagnose, reparasjons- og garantiaviklinger, og til kvalitetssikring eller videreutvikling av elektroverktøyet av Festool. Dataene vil ikkeBrukes på noen annen mæte, medindre det er gitt uttrykkelig samtykke fra kunden.

13.2 Bluetooth®

Merkenavnet Bluetooth® og logoene er regi-strente varemerker som tilhører Bluetooth SIG,

Inc., og de brukes på lisens av TTS Tooltechnic Systems AG & Co. KG og dermed av Festool.
