ETSC 125 3 0 IPlus - Ponceuse FESTOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Ponceuse
Dimensions	125 mm (diamètre du plateau)
Poids	1,6 kg
Vitesse à vide	6 000 - 10 000 tr/min
Alimentation	Batterie Li-ion
Capacité de la batterie	3,1 Ah
Temps de charge	60 minutes
Système d'aspiration	Intégré
Utilisation	Ponçage de surfaces en bois, plastique et métal
Maintenance	Nettoyage régulier du filtre et remplacement des abrasifs
Sécurité	Protection contre les surcharges et les courts-circuits
Accessoires inclus	Plateau de ponçage, abrasifs, chargeur
Garantie	3 ans

FOIRE AUX QUESTIONS - ETSC 125 3 0 IPlus FESTOOL

Comment changer le papier abrasif sur la FESTOOL ETSC 125 3 0 IPlus ?

Pour changer le papier abrasif, retirez le disque usé en le tirant simplement. Alignez le nouveau disque sur les crochets du plateau de ponçage et appuyez fermement pour le fixer.

Pourquoi ma ponceuse ne démarre-t-elle pas ?

Vérifiez que la ponceuse est correctement branchée et que le câble d'alimentation n'est pas endommagé. Assurez-vous également que l'interrupteur est en position 'ON'.

Comment régler la vitesse de la FESTOOL ETSC 125 3 0 IPlus ?

La vitesse de ponçage peut être réglée en tournant le bouton de réglage de la vitesse situé sur le dessus de la ponceuse. Choisissez une vitesse adaptée au matériau que vous poncez.

La ponceuse vibre-t-elle trop pendant son utilisation ?

Une vibration excessive peut être causée par un disque abrasif mal fixé ou déséquilibré. Assurez-vous que le papier abrasif est bien monté et en bon état.

Comment nettoyer le filtre à poussière de la ponceuse ?

Pour nettoyer le filtre à poussière, retirez-le de la ponceuse et secouez-le doucement pour enlever la poussière. Vous pouvez également le laver à l'eau tiède et le laisser sécher complètement avant de le remettre en place.

Quelle est la durée de vie de la batterie de la FESTOOL ETSC 125 3 0 IPlus ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut durer entre 30 et 60 minutes selon la charge de travail et le type de matériau poncé.

Puis-je utiliser la FESTOOL ETSC 125 3 0 IPlus pour poncer des surfaces humides ?

Non, la FESTOOL ETSC 125 3 0 IPlus est conçue pour un usage sur des surfaces sèches uniquement. Évitez de l'utiliser sur des surfaces humides pour prévenir les dommages à l'outil.

Où puis-je trouver des pièces de rechange pour ma ponceuse ?

Les pièces de rechange sont disponibles auprès des revendeurs FESTOOL agréés ou sur le site officiel de FESTOOL. Assurez-vous de rechercher le modèle spécifique de votre ponceuse.

MODE D'EMPLOI ETSC 125 3 0 IPlus FESTOOL

Schwingschleifer	Seriennummer *
Orbital sander	Serial number *
Ponceuse vibrante	N° de série * (T-Nr.)
ETSC 125 Li	10022936
mit Netzadapter / with mains adaptor / avec adaptateur secteur
ACA 220-240/18V ERGO	10023306

Déclaration de conformité de l'UE. Nous déclarons, sous notre seule responsabilité, que ce produit satisfait à toutes les exigences pertinentes des directives UE suivantes et repose sur les normes ou documents normatifs suivants:

1 gilt in der definierten Seriennummer-Bereich (S-Nr.) von / in the specified serial number range (S-Nr.) from / dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999 21 gilt in Kombination mit Akku / valid in combination with battery pack / valable en combinaison avec batterie BP 18 Li 3,1 Ergo 31 gilt in Kombination mit Bluetooth® Akku / valid in combination with Bluetooth® battery pack / valable en combinaison avec Bluetooth® batterie BP 18 Li 3,1 Ergo 41 gilt in Kombination mit Netzadapter / valid in combination with mains adaptor / valable en combinaison avec adaptateur secteur ACA 220-240/18V ERGO

Montage des staubbeutels [5]

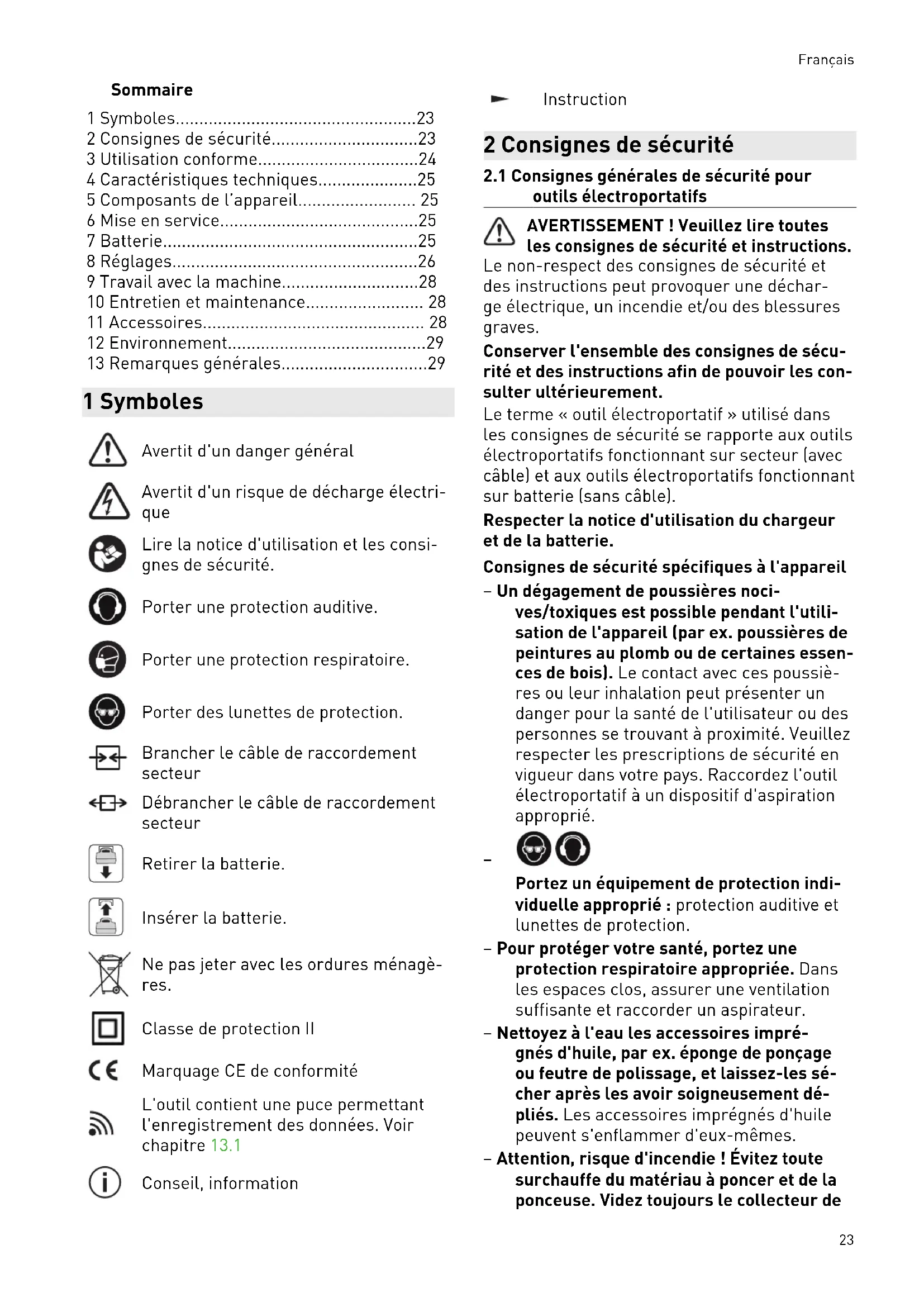

1 Symboles. 23 2 Consignes de sécurité. 23 3 Utilisation conforme. 24 4 Caractéristiques techniques. 25 5 Composants de l'appareil 25 6 Mise en service. 25 7 Batterie. 25 8 Réglages 26 9 Travail avec la machine. 28 10 Entretien et maintenance. 28 11 Accessoires 28 12 Environnement. 29 13 Remarques générales. 29

1 Symboles

Avertit d'un danger général

Avertit d'un risque de décharge électrique

Lire la notice d'utilisation et les consignes de sécurité.

Porter une protection auditive.

Porter une protection respiratoire.

Porter des lunettes de protection.

Brancher le câble de raccordement secteur

Débrancher le câble de raccordement secteur

Retirer la batterie.

Insérer la batterie.

Ne pas jeter avec les ordures ménagères.

Classe de protection II

Marquage CE de conformité

L'outil contient une puce permettant l'enregistrement des données. Voir chapitre 13.1

Conseil, information

Instruction

Avertissement! veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.

Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec cable) et aux outils électroportatifs fonctionnant sur batterie (sans cable).

Consignes de sécurité spécifiques à l'appareil

• Un dégagement de poussières nocives/toxiques est possible pendant l'utilisation de l'appareil (par ex. poussières de peintures au plomb ou de certaines essences de bois). Le contact avec ces poussières ou leur inhalation peut présenter un danger pour la santé de l'utilisateur ou des personnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays. Raccordez l'outil électroportatif à un dispositif d'aspiration approprié.

Portez un équipement de protection individuelle approprié : protection auditive et lunettes de protection.

• Pour protéger votre santé, portez une protection respiratoire appropriée. Dans les espaces clos, assurez une ventilation suffisante et raccordez un aspirateur.
• Nettoyez à l'eau les accessoires imprégnés d'huile, par ex. éponge de ponçage ou feutre de polissage, et laissez-les sécher après les avoir soigneusement dépliés. Les accessoires imprégnés d'huile peuvent s'enflammer d'eux-mêmes.
• Attention, risque d'incendie! Évitez toute surchauffe du matériel à poncer et de la ponceuse. Videz toujours le collecteur de

poussière avant de faire une pause. Dans des conditions défavorables, par ex. en cas de projection d'étincelles, la poussière de ponçage contenue dans le sac filtré ou le filtre de l'aspirateur peut s'enflammer d'elle-même pendant le ponçage. Ce risque est particulièrement élevé lorsque la poussière de ponçage est mélangée à des résidus de laque, de polyuréthane ou d'autres substances chimiques et que le matériel à poncer a chauffé après utilisation de l'appareil pendant une durée prolongée.

• En cas de chute, vérifie que l'outil electroportatif et le plateau de ponçage ne sont pas endommagés. Dé ées avant toute utilisation. Des plateaux de ponçage cassés et des machines endommagées peuvent causer des blessures et compromettre la sécurité d'utilisation de la machine.
• L'utilisation du sac à poussière Longlife peut entrainer une accumulation d'électricité statique. Si possible, utilisez toujours un tuyau d'aspiration antistatique (AS) avec l'outil electroportatif. Une simple décharge électrique peut vous faire peu un court instant et vous déconcentrer, et risque ainsi de provoquer un accident.
• Utilisez l'adaptateur secteur uniquement avec cet appareil.
• Utilisez l'adaptateur secteur uniquement avec un cable plug-it d'origine Festool.
• Pour faire fonctionner l'outil electroportatif sans fil, servez-vous uniquement des batteries prévues à cette fin et n'utilisez jamais de blocs d'alimentation. N'utilisez pas de chargeurs d'autres fabricants pour recharger les batteries. L'utilisation d'accessoires autres que ceux prévus par le fabricant peut provoquer une décharge électrique et/ou des accidents graves.

2.2 Mélanges de poussières contenant du métal et ponçage de surfaces humides

En présence de mélanges de poussières contenant du métal (par ex. ponçage de laque dans le domaine automobile) et lors du ponçage de surfaces humides, appliquer les mesures suivantes pour des raisons de sécurité :

• Installer en amont un disjoncteur différentiel. Raccorder l'outil à un aspirateur approprié.

-Avec un aspirateur, retirer régulièrement les dépôts de poussières accumulés dans le carter moteur.

Des lunettes de protection !

2.3 Valeurs d'émission

Les valeurs typiques déterminées selon EN 62841 sont les suivantes :

Niveau de pression acoustique L_PA = 68dB(A)

Niveau de puissance acoustique L_WA = 79dB(A)

Incertitude K = 3 dB

Émission de bruit lors de l'utilisation lésions auditives

Utilisez une protection auditive.

Valeur d'émission vibratoire a_h (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à EN 62841 :

Valeur d'émission vibratoire (tri-directionnelle) a_h = 3m / s^2

Les valeurs d'émission indiquées (vibrations, bruit)

• sont fournies à des fins de comparaison avec d'autres appareils, permettent également une estimation provisoire des nuisances sonores et vibratoires lors de l'utilisation,
• sont représentatives des principales applications de l'outil électroportatif.

Attention

Les valeurs d'émissions peuvent diverger des valeurs indiquées. Ceci dépend de l'utilisation de l'outil et du type de pièce à travailler.

Évaluer les nuisances sonores réelles sur tout le cycle de fonctionnement. Déterminer ensuite des mesures de sécurité adaptées aux nuisances sonores réelles afin de protéger l'utilisateur.

3 Utilisation conforme

Les ponceuses sont prévues pour le ponçage des matériaux suivants : bois, plastiques, matériaux composites, peintures / laques, enduits et

matériaux similaires. Le ponçage du métal et de matériaux contenant de l'amiant est formellement interdit.

Pour les poussières mixtes contenant du métal (par ex. ponçage de laque dans le secteur automobile) et pour le ponçage de surfaces humides, respecter les consignes de sécurité spécifiques (voir chapitre 2.2).

Afin de garantir la sécurité électrique, les ponceuses ne doivent pas être mouillées ou utilisées en environnement humide. Les ponceuses doivent exclusivement être utilisées pour le ponçage à sec.

L'outil électroportatif convient pour l'utilisation avec les batteries Festool de la série BP de catégorie de tension identique.

4 Caractéristiques techniques

Ponceuse excentrique sans fil	ETSC 125 Li
Tension 18 - 20 V
Vitesse (à vide) 6000 -	10000 tr/min
Course de ponçage 2,0 mm
Plateau de ponçage Ø 125 mm
Poids (sans batterie, avec plateau de ponçage)	1 kg

5 Composants de l'ordinateur

Interrupteur de marche/arrêt Touche d'extraction de la batterie Affichage de la capacité Bloc batteries Raccord d'aspiration Régulation de la vitesse Manchon en caoutchouc Plateau de ponçage Capot protecteur Poignées isolées Adaptateur secteur avec connexion plug-it Câble plug-it Sac poussière Longlife

• non inclus dans la livraison standard de toutes les variantes

Les illustrations indiquées se trouvent en début de notice d'utilisation.

6.1 Marche/Arrêt

L'interrupteur [1-1] fait office d'interrupteur marche/arrêt (I = MARCHE, 0 = ARRÊT).

Si la batterie est vide, qu'une panne de courant se produit ou que la prise secteur est débranchée, mettre immédiatement l'interrupteur marche/arrêt en position d'arrêt. Ceci permet d'éviter tout redémarrage intempestif.

7 Batterie

Vérifiez la propriété du logement avant d'insérer la batterie. En présence de saletés dans le logement de batterie, il risque d'y avoir un mauvais contact électrique et les contacts risquent d'être endommagés.

Un mauvais contact électrique peut provoquer la surchauffe et la dépréciation de l'outil electroportatif.

Cliquez Insérer la batterie - jusqu'à son enclenchement.

Vous trouvez des informations supplémentaires sur le chargeur et la batterie, ainsi que l'indicateur de charge dans les notices d'utilisation de ces deux éléments.

Tension ou fréquence non admissible! risque d'accident

La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de la plaque signalétique. En Amérique du nord, utilisez uniquement les outils Festool fonctionnant sous une tension de 120V / 60Hz.

L'adaptateur secteur (en partie accessoires) permet d'utiliser la ponceuse sans fil comme ponceuse filaire de façon à bénéficier d'une double alimentation (sans fil et filaire). L'utilisation de la commande marche/arrêt automatique de l'aspirateur est possible en liaison avec l'adaptateur secteur.

Si l'outil électroportatif est utilisé avec la batterie avec un aspirateur, la durée de la batterie diminue. La baisse de la puissance d'aspiration diminue cet effet.

• Insérer l'adaptateur secteur [3a] Relier l'adaptateur secteur avec le câble plug-it [3b]
• Débrancher l'adaptateur secteur [3c]
• Débrancher l'adaptateur secteur du cable plug-it [3d]

Risque de brûlures

Avant de mettre en marche l'outil electroportatif, assurez-vous que le raccord a baionnette sur le cable de raccordement secteur est complètement fermé et verrouillé.

Risques de blessures

Retirez la batterie de l'outil electroportatif avant toute intervention sur ce dernier.

Démarrage progressif

Le démarrage progressif à régulation électronique assure un démarrage sans accoups de l'outil electroportatif.

Fusible thermique

Pour éviter une surchauffe du moteur, la puissance absorbée est limitée si la température du moteur est trop élevée (par ex. si la pression pendant le fonctionnement est trop élevée). Si la température continue d'augmenter, l'outil électroportatif s'arrête complètement. La remise en marche n'est possible qu'après refroidissement du moteur.

Vitesse de rotation constante

La vitesse sélectionnée est maintenue constante de manière électronique. La vitesse de ponçage reste homogène lorsque l'outil est utilisé de façon conforme (pression appropriée).

Réglage de la vitesse

La molette [1-6] permet de régler la vitesse de rotation entre 6000 et 10000 tr/min.

Pour les travaux de ponçage, nous recommandons de régler la molette comme suit [1-6]:

Travaux de ponçage Position de la molet-	te
- Ponçage avec abrasion elevée	5 -
- Ponçage d'anciennes peintures	6
- Ponçage de bois et de contreplaqué avant peinture
- Ponçage intermédiaire de peintures (surfaces planes)
- Ponçage de sous-couches fines	4 -
- Ponçage de bois à l'aide du non-tissé de ponçage	5
- Résilisation de chants sur des pièces en bois
- Lissage de surfaces en bois à enduit
- Ponçage de chants en bois massif et en contreplaqué	3 -
- Ponçage dans la rainure de fenêtres et de portes	4
- Ponçage intermédiaire du vernis de chants
- Ponçage de fenêtres en bois naturel à l'aide du non-tissé de ponçage
- Lissage de la surface en bois avant le décapage à l'aide du non-tissé de ponçage
- Ponçage ou enlèvement de la pâte de chaux superflue à l'aide du non-tissé de ponçage
- Ponçage intermédiaire de vernis de surfaces décapées	2 -
- Nettoyage de rainures de fenêtres en bois à l'aide du non-tissé de ponçage	3
- Ponçage de chants décapés	1 -
- Ponçage de matières synthétiques thermoplastiques	2

8.2 Remplacement du plateau de ponçage [4A]

Pour obtenir un résultat exceptionnel, utiliser uniquement les accessoires et consommables d'origine. En cas de non-utilisation des accessoires et consommables d'origine, les dommages qui pourraient s'ensuivre ne sont pas couverts par la garantie.

! AVERTISSEMENT ! Ne procédez à aucune modification de l'outil lorsque le plateau de ponçage est démonté.

Desserrer quatre vis. Tirer le plateau de ponçage vers le bas.

Monter un nouveau plateau de ponçage. Serrer avec quatre vis à la main (2,5 Nm).

Degré de dureté du plateau de ponçage

En fonction de la surface à traiter, cet outil peut être équipé de plateaux de ponçage de duretés différentes.

Surfaces tendres : accessoire universel pour ponçage dégrossissant et ponçage fin, pour surfaces planes et incurvées.

Surfaces super tendres : pour ponçage fin sur pièces de forme, bombages, rayons. Ne pas employer sur chant !

8.3 Fixation des accessoires de ponçage avec StickFix [4B]

Le plateau de ponçage StickFix permet de fixer des abrasifs et des feutres StickFix adaptations de manière simple et rapide.

Appuyer l'accessoire de ponçage autocollant sur le plateau de ponçage.

Si l'adhérence du revêtement StickFix diminue, il est possible que des accessoires du patin de ponçage se détachent du patin de ponçage, en particulier quand il n'est pas monté, et causent des blessures. Remplacez le plateau de ponçage!

Risques pour la santé dus aux poussières

• Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travaillez jamais sans aspiration. Respectez toujours les prescriptions nationales en vigueur lors de l'aspiration de poussières dangereuses pour la santé.

Aspiration intégrée avec sac poussière longlife

Les ponceuses sont équipées de série d'une aspiration intégrée. La poussière de ponçage est aspirée à travers les orifices d'aspiration du patin de ponçage et recueillie dans le sac poussière.

Montage du sac poussière [5]

Raccorder le sac poussière à la machine jusqu'à enclenchement.

Quand la puissance d'aspiration diminue, le sac poussière.

1 Appuyer sur les dispositifs d'actionnement du sac poussière.

Tirer le sac poussière vers l'arête. Ouvrir le clapet du sac poussière. Vider le sac poussière et éliminer les déchets.

Aspiration avec un aspirateur festool

Pour éviter de déplorer vider fréquemment le sac à poussière lors d'une utilisation prolongée de l'outil electroportatif, il est possible de relier un aspirateur Festool au raccord d'aspiration [1-5] avec un tuyau d'aspiration de diamètre 27 mm.

Le démarrage automatique permet de déclencher automatiquement l'aspirateur à la mise en marche de la ponceuse. Le démarriage automatique fonctionne uniquement en combinaison avec l'adaptateur secteur ou après connexion à une batterie Bluetooth®. Lorsque l'outil electroportatif est utilisé sur batterie avec un aspirateur, l'autonomie de la batterie diminue. Une réduction de la puissance d'aspiration permet de diminuer cet effet. A une puissance d'aspiration élevée, il peut être plus difficile de déplacer l'outil electroportatif. Une réduction de la puissance d'aspiration permet de diminuer cet effet.

Recommandation : utiliser un tuyau d'aspiration antistatique. La fonction antistatique empêche la charge d'électricité statique.

8.5 Capot protecteur [6]

La protection pour chants [1-9] évite que la circonférence du plateau de ponçage ne touche une surface (par ex. lors du ponçage le long d'un mur ou d'une fenêtre) et ne provoque un rebond de l'outil, voire des dommages.

1 Insérer la protection des bords dans la rainure de la machine. Enclencher les deux extrémités de la protection des bords à droite et à gauche. Desserrer les deux extrémités de la protection des bords. Enlever la protection des bords par l'avant.

Risques de blessures

Fixer la pièce à usiner de manière à ce qu'elle ne puisse pas bouger pendant le traitement.

Observe les consignes suivantes :

• Ne surchargez pas l'outil : n'exercez pas de pression trop importante ! Pour obtenir des résultats optimaux, il convient d'exercer une pression modérée. Les performances de ponçage et la qualité du ponçage dépendent essentiellement du besoin de l'abrasif.
• Maintenir la machine avec une main à la poignée [1-10] afin de garantir un guidage sûr.
• La mousse du plateau se fragilise sous l'effet du vieillissement. Avant l'utilisation, contrôler le niveau d'usure de la mousse du plateau.

La machine s'éteint et émet 1 bip sonore :

Désactiver la machine. La batterie est déchargée. Remplacer la batterie.

La machine s'éteint et n'émet pas de bip sonore :

Il y a eu surchauffe ou surcharge de l'outil.

Désactiver la machine pendant 30 secondes. Réduire la charge sur l'outil.

Si la vitesse de rotation de la machine n'est pas atteinte ensuite, faire refroidir la machine.

Risques de blessures, choc électrique

• Avant tous travaux de maintenance et d'entretien, toujours retirer la batterie ou l'adaptateur secteur de l'outil électroportatif! Tous les travaux de maintenance et de réparation nécessitant une ouverture du carter moteur doivent uniquement être effectués par un atelier de service après-vente/agréé.

Service après-vente et réparation uniquement par le fabricant ou des ateliers homologues. Pour trouver l'adresse la plus proche : www.festool.fr/services

Utiliser uniquement des pièces détachées Festool d'origine! Ref. sur: www.festool.fr/services

Pour assurer la circulation de l'air, il est impératif que les ouïes de ventilation du carter moteur soient maintenues dégagées et propres. En cas de pertes de puissance ou de vibrations accrues, purgez et nettoyez les ouvertures de circulation d'air de refroidissement.

• Maintenir les contacts de raccordement sur la machine électrique, le chargeur et la batterie dans un état propre.

Pour l'entretien, la maintenance, la mise au rebut et le transport du bloc batteries, respecter les messages d'avertissement joints au bloc batteries!

10.1 Nettoyage des canaux d'aspiration

Nous recommandons de nettoyer environ une fois par semaine (surtout en cas de ponçage de mastic synthétique, de ponçage à l'eau ou de plâtre) les canaux d'aspiration dans l'outil avec une petite brosse plate ou avec un chiffon en tissu.

10.2 Entretien du plateau de ponçage et du frein de plateau

Le manchon en caoutchouc [1-7] effleure le plateau de ponçage [1-8] et l'empêche ainsi d'accélérer de manière incontrôlable. Grâce à des broches métalliques, le frein de plateau est pratiquement sans usure. Le plateau de ponçage peut toutefois s'user.

Si l'effet de freinage diminue, contrôlez d'abord le niveau d'usure du plateau de ponçage et remplacez-le au besoin. Remplacer le manchon en caoutchouc s'il est usé.

11 Accessoires

Utilisez uniquement des plateaux de ponçage et de polissage d'origine Festool. L'utilisation de plateaux de ponçage et de polissage de moins bonne qualité peut provoquer un écart considérable, entraînant une dégradation de la qualité du résultat et une usure prématurée de l'outil. Vous trouvez les références des accessoires et des outils sur www.festool.fr.

12 Environnement

Ne pas jeter l'appareil avec les ordures ménagères! Veiller à un recyclage écologique des appareils, accessoires

et emballages. Respecter les règlements nationaux en vigueur.

Selon la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils electroportatifs usagés doivent être collectés à part et recyclés de manière écologique.

Vous trouvez sur www.festool.fr/recycling des informations sur les points de collecte pour une élimination correcte.

Informations à propos de REACH :

www.festool.fr/reach

Points de collecte sur www.festool.fr/reach Privilegiez la réparation ou le don de cette appareil !

13.1 Informations relatives à la protection des données

L'outil électroportatif contient une puce permettant l'enregistrement automatique des données d'outil et de fonctionnement. Les données enregistrées ne contiennent aucune référence directe aux personnes.

Les données peuvent être lues sans contact à l'aide d'appareils spéciaux. Elles sont utilisées par Festool uniquement pour le diagnostic d'erreurs, la gestion des réparations et de la garantie, ainsi que pour l'amélioration de la qualité et/ou le perfectionnement de l'outil électroportatif. Toute utilisation des données dépassant ce cadre - sans l'accord exprès du client - est exclue.

13.2 Bluetooth®

La marque verbale Bluetooth® et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisées sous licence par TTS Tooltechnic Systems AG & Co. KG et donc par Festool GmbH.

Introduire la batterie.

Connecter o câble de liaison à la réde

Désconnecter le câble de connexion à la redes

Retirer la batterie.

Colocar la bateria.

Noste ochranné bryle.
