BRUGSANVISNING ETSC 125 3 0 IPlus FESTOOL

da EU-overensstemmelseserklaering. Vi erklærer med eneansvar, at dette produit er i overensstemmelse med alle relevante krav i ffolgende EU-direktiver, og at ffolgende standarder eller normative dokumenter davon grundlag for det:

2 Sakerhetsanvisningar

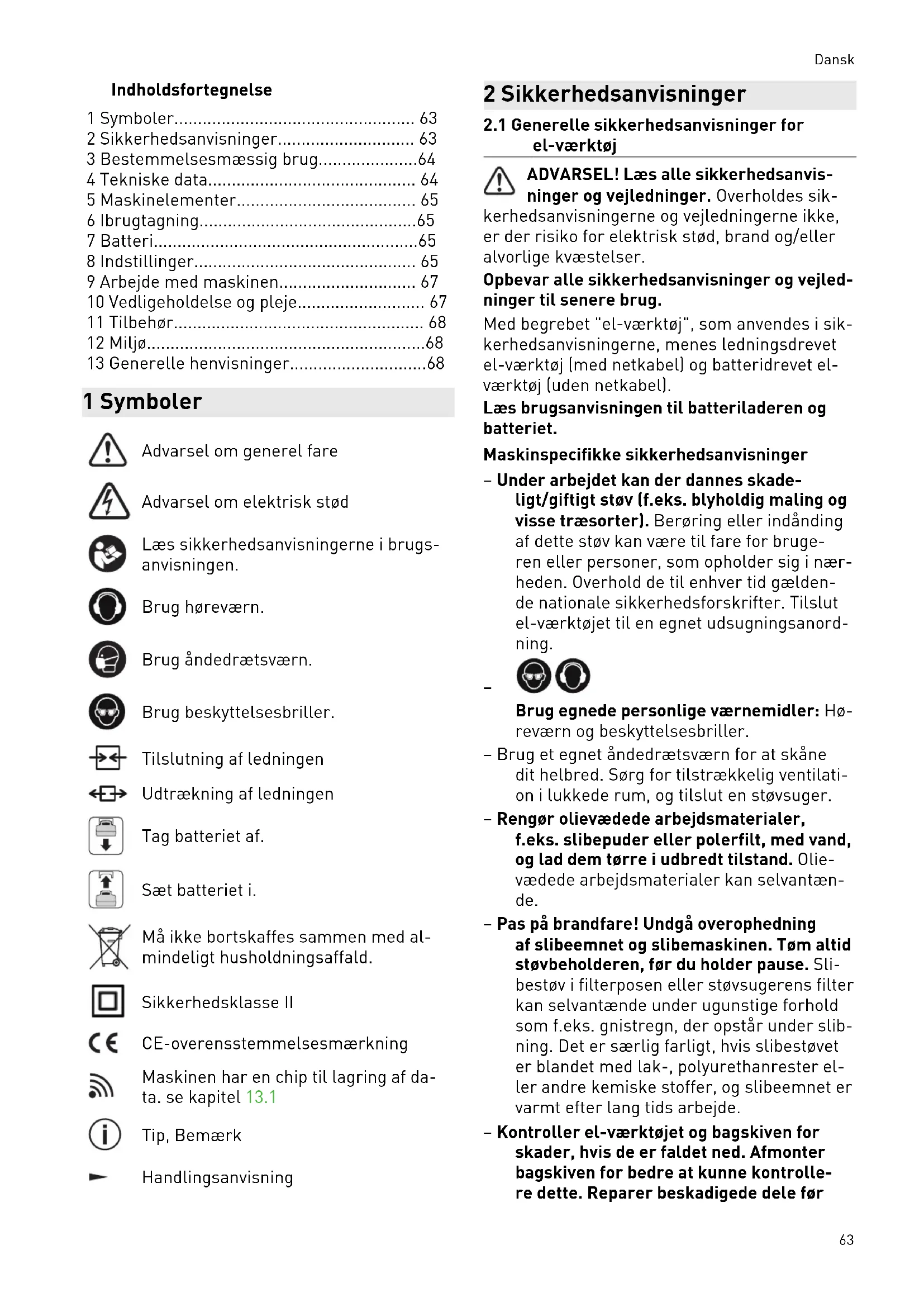

1 Symboler 63
2 Sikkerhedsanvisninger 63
3 Bestemmelsesmaessig brug. 64
4 Tekniske data. 64
5Maskinelementer. 65
6 Ibrugtagning 65
7 Battereri. 65
8 Indstillinger 65
9Arbejde med maskinen. 67
10 Vedligeholdelse og pleje 67
11 Tilbehør. 68
12 Miljø. 68
13 Generelle henisninger. 68

1 Symboler

Advarsel om elektrisk stød

Laes sikkerhedsanvisningerne i brugsanvisingen.

Brug horevaern.

Brug andedraetsværn.

Brug beskyttelsesbriller.

Tilslutning af ledningen

Udtraekning af ledningen

Tag batteriet af.

Saat batteriet i.

Ma'ike bortskaffes sammen med al-mindeligt husholdningsaffald.

Sikkerhedsklasse II

Maskinen har en chip til lagring af data. se kapitel 13.1

Tip, Bemaerk

Handlingsanvisning

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktj

ADVARSEL! Læs alle sikkerhedsanvisninger og vegledninger. Overholds sik

kerhedsanvisningerne og vegledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vegledninger til senere brug.

Med begrabet "el-værktøj", som anvendesi sik- kerhedsanvisningerne, menes ledningsdrevet el-værktoj (med netkabel) og batteridrevet elværktoj (eden netkabel).

Laes brugsanvisingen til batteriladeren og batteriet.

Maskinspecifikke sikkerhedsanvisninger

• Under arbejdet kan der dannes skadeligt/giftigt stov (f.eks. blyholdig maling og visse traesorter). Beroring ell er indanding af dette stov kan vare til fare for bruge-ren ell er personer, som opholder sig i nær-heden. Overhold de til enhver tid gaelden de nationale sikkerhedsforskrifter. Tilslut el-varktoget til en egnet udsugningsanordning.

Brug egnede personlige værnemidler: Hø- reværn og beskyttelsenbriller.

• Brug et egnet Åndedrætsværn for at skåne dit helbred. Sørg for tilstrækkelig ventilation i lukkede rum, og tilslut en støvsuger.
• Rengør olievædede arbejdsmaterialer, f.eks. sibepuder eller polerfelt, med vand, og lad dem tørre i udbredt tilstand. Olievædede arbejdsmaterialer kan selvænde.
• Pas på brandfare! Undgå overophedning af slibeemnet og slibemaskinen. Tøm aktid støvbeholderen, før du holder pause. Slibestøv i filterposen eller støvsugerens filter kan selvantænde under ugunstige forhold som f.eks. gnistregn, der opstår under sib-ning. Det er saerlig farligt, hvis slibebestøvet er blandet med lak-, polyurethanrester ell-ler andre kemiske stoffer, og slibeemnet er varmt after lang tids arbejde.
• Kontroller el-værktøjet og bagskiven for skader, hvis de er faldet ned. Afmonter bagskiven for bedre at kinne kontrolle re dette. Reparer beskadigede dele før

Dansk

• Ved anvendelse af longlife-filterposen kan der opsta statisk elektricitet. Brug altid en antistatisk stovsugerslange (AS) sammen med el-værktøjet. Et let elektrisk stød kan forskrække lidt og forstyrre opmaerksoheden, sa der opstår et uheld.
• Brug kun netadapteren med delle maskine.
• Brug kun netadapteren med et originalt plug it-kabel fra Festool.
• Akku el-værktøjet mA kun benyttes med de passende batterier og ikke med en strømforsyning. Brug ikke batteriladere fra Andre leverandører til at oplade batterierne. Brug af tilbehør, der ikke er god-kendt af producenten, kan medføre elektrisk stød og/eller alvorlige ulykker.

2.2 Blandet stov med metalpartikler og slibning af fugtige overflader

! Af sikkerhedsmæssige grunde skal du ved blandet stov med metalpartikler (f.eks. lakslijnigngp biler) og ved silibning af fugtige overflader traffe ffolgende foranstaltninger:

• Etabler tilslutning via en fejlstrømsafbryder (FI-, PRCD-afbryder).
• Slut maskinen til en egnet støvsuger.
• Rengør regelmæssigt maskinen for støvaf-lejringer i motorhuset ved hjælp af støvsugeren.

eskyttesesbriller!

2.3 Emissionsværdier

Værdierne, som er beregnet i henhold til EN 62841, er typisk:

Lydtrykniveau L PA = 68 dB(A)

Lydeffektniveau L WA=79 dB(A)

Usikkerhed K = 3 dB

FORSIGTIG

Stoj, der opstar ved arbejdet Beskadigelse af horelsen

Brug horevaern.

Vibrationsemissionsværdi a_h (vektorsum fra tre retninger) og usikkerhed K malt iht. EN 62841:

Vibrationsemissionsværdi (3-ak- a_h = 3m / s^2 set]

bruges tilSAMmenligningafmaskiner,
- men kan også bruges til en foreløbig bedømmelse af vibrations- og stjbelastningen ved brug
- og repræsenterer de vigtigste anvendelsesformål for el-værktøjet.

FORSIGTIG

Emissionsværdierne kan afvige fra de angivne værdier. Dette afhænger af, hvordan værktøj anwendes, og hvilken type emne der bearbejdes.

Vurder den faktiske belastning igennem hele driftscyklussen.
Alt after den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren.

3 Bestemmelsesmaessig drug

Slibemaskinerne er beregnet til slabning af træ, kunststof, kompositmaterialie, maling/lak, spartelmasse og lignende materialer. Metal og asbestholdige materialer ma ikke bearejdes.

Ved blandet stov med metalpartikler (f.eks. lak-slibning pa biler) og ved silbing af fugtige overflader skal der overholds særlige sikker-hedsanvisninger (se kapitel 2.2).

Af hensyn til den elektriske sikkerhed mä slibemaskinerne ikke blive fugtige eller anvendesi fugtige omgivelser. Slibemaskinerne mä kun bruges til tørslibning.

El-værktøjet er egnet til brug sammen med Festool batterier fra serien BP af samme spændingsklasse.

4 Tekniske data

Akku excentersliber ETSC 125Li

Spending 18-20 V

Omdrejningstal (ubelastet) 6000 - 10000

o/min

Slidebebevagelse 2,0 mm

Bagskive D 125 mm

Vægt (uden batteri, med 1 kg bagskive)

5 Maskinelementer

[1-1] Taend/sluk-knap
[1-2] Knap til frigorelse af batteriet
[1-3] Kapacitetsindikator
[1-4] Batteri
[1-5] Udsugningsstuds
[1-6] Hastighedsregulering
[1-7] Gummimanchet
[1-8] Bagskive
[1-9] Kantbeskyttelse (Protector)
[1-10] Greb (isolerede gribeblator)
[1-11] Netadapter med plug it-tilslutning
[1-12] Plug it-kabel
[1-13] Longlife-støvpose

Hvis batteriet er tomt, der opstär en strømafbrydelse, eller stikket trækkes ud, skalænd/sluk-knappen straks saettes paskluk.Det forbindrerenukontrolleret genstart.

7 Batteri

Kontroller, at batteriinterfacet er rent, inden batteriet sættes i. En tilsmudsning af batteriinterfacet kan hindre korrekt kontakt og føre til skader på kontakterne.

En pavirket kontakt kan resultere i overophed-ning og beskadigelse af maskinen.

[2b] Tag batteriet af.

[2a] click Sæt batteriet i, til det gär i ind-greb.

Yderligere information om batterilader og batteri med kapacitetsindikator findes i brugsanvisningerne til batteriladeren og batteriet.

7.1 Netadapter

ADVARSEL

Ikke-tilladt spending ella frekvens! Fare for ulykke

Forsyningsspændingen og strømkildens frekvens skal stemme overens med angi- velserne på typeskitet.
- I Nordamerika ma der kun bruges Festoollmaskiner med spændingsangivelsen 120 V/60 Hz.

Netadapteren (til dels tilbehør) gør det muligt at anvende akku silberen som eldrevet nibemaskine for at sikre en permanent strømforsyning. Støvsugerens start automatik kan anvendes i forbindelse med netadapteren.

På ældre støvsugere aktiveres start automatikken eventuelt forst under belastning og ikke i tomgang på grund af en lavere optagen effekt.

• Indsaet netadaptereren [3a]
  Forbind netadapteren med plugit-kablet [3b]
• Løsn netadapteren [3c]
• Løsn netadapteren fra plug it-kablet [3d]

FORSIGTIG

Opvarmning af plug it-tilslutningen, hvis bajonetlukningen ikke er låst helt Fare for forbrænding

Frdu tander for el-værktoget, skal du forsikre dig om, at bajonetlukningen pa ledninger er lukket og last helt.

8 Indstillinger

ADVARSEL

Risiko for personskader

• Tag batteriet af for alt arbejde pa el-vaerk-toget.

8.1 Elektronik

Bld opstart

Den elektronisk regulerede blode opstart sgrger for rykfi start af el-værktjoet.

Temperatursikring

For at undgå overophedning af motoren be-grænses den optagne effekt ved for hj motor-temperatur [f.eks. ved for hjt tryk under arbejdet]. Hvis temperaturen fortsat stiger, frakob

Dansk

les el-værktoget. Maskinen kan forst tændesigen, nar motoren er afkølet.

Det forvalgte omdrejningstal holds konstant ved hjælp af elektronikken. På den måde opnås en jævn slibehastighed, forudsat at maskinen bruges korrekt (passende kontakttryk).

Indstilling af omdrejningstal

Omdrejningstallet kan indstilles med indstellingshjulet [1-6] til mellem 6000 og 10000 o/min.

Ved spliceopgaver anbefaler vi ffolgende indstlinger af indstillingshjulet [1-6]:

Slideopgaver Trin på indstillingsjul
- Slibning med maks. slibeeffekt	5 - 6
- Afslibning af gammel maling
- Slibning af træ og finér För lakering
- Lakmellemslibning på flader
- Slibning af tynde lag forlak	4 - 5
- Slibning af træ med slibefilt
- Rejfning på trædele
- Glatbearbejdning af grundede træ-flader
- Slibning af kanter af massivt træ og finér	3 - 4
- Slibning af fals på vinduer og øre
- Lakmellemslibning på kanter
- Grovslibning af naturtrævinduer med slibefilt
- Glatbearbejdning af træoverflader før bejdsning med slibefilt
- Afrivning erller fjernelse af oversky-dende kalkpasta med slibefilt
- Lakmellemslibning på bejdsede fläder	2 - 3
- Rensning af vinduesfalse i naturtræ med slibefilt
- Slibning af bejdsede kanter	1 - 2
- Slibning af termoplastiske kunststof-fer

8.2 Udskifting af bagskive [4a]

Et optimalt arbejdsresultat kan kun opnås med originalt tilbehör og originale

forbrugsmaterialer. Hvis der ikke anvendes originaelt tilbehør og originale forbrugsmaterialer, bortfalder garantien.

Advarsel! Foretag ingen konstruktionsmaesige aendringer indvendigt i maskiarne denne er aben, og bagskiven er afmon

Løsn de fire skruer.
Tag bagskiven af.
Anbring en ny bagskive.
4 Spænd de fire skruer handfast (2,5 Nm).

Bagskivens hardsbedsgrad

Alt after den overflade, der skal bearejdes, kan maskinen udstyres med forskelligt harede bagskiver.

Superblod: Finslibning på formdele, buede overflader, radier. Bruges ikke på kanter!

8.3 Fastgor slibetilbehor med StickFix [4b]

Det er hurtigt og let at fastgore StickFix slabepapir og StickFix slabefilt pa StickFix bagskiver.

Selvklæbende slibetilbehør trykkes pa bagskiven.

Hvis Stickfix-belægningen ikke sidder SSE godt fast længere, kan bagskivens tilbe-

hør l-osne sig fra bagskiven og medføre skader, især nár elværktjotet ikke er sat på emnet endnu. Udskift bagskiven!

8.4 Udsugning

ADVARSEL

Stov kan vare sundhedsfarligt. Arbejd derfor aldrig Eden udsugning.
Vær ved udsugning af sundhedsfarligt stov altid opmaerksom pa de nationale bestemmelser.

Integreret udsugning med longlife-stvpose

Slibemaskinerne er som standard udstyret med udsugningssystem. Slibestøvet suges ud gen-nem udsugningsabningerne i slibesålen og lander i stvposen.

Montering af stovposen [5]

Tilslut stovposen, sa den gar i indgreb pa maskinen.

Tøm støvposen, nær sugeeffekten aftager.

Tryk stovposen sammen ved hjælp af betjenningselementerne.
Tag stovposen af.
Abn klappen pa stovposen.

4 Tøm stovposen, og bortskaf affaldet.

Udsugning med Festool støvsuger

Ved længerevarende opgaver med el-værktøjet er det muligt at undgå hyppig tømning af stovposen ved at slutte en Festool støvsuger med en udsugningsslangediameter pa 27 mm til udusugningsstudsen[1-5].

i Startautomatikken kobler automatisk stovsugeren til, när sibemaskinen tændes. Startautomatikken fungerer kun sammen med netadapteren eller ved sammenkobling med et Bluetooth® batteri.
Hvis el-værktoget anvendes med en stov-suger i batteridrift, reduceres batteriets brugstid. Reduktionen af sugeeffekten nedsætterijkeffekt.
Ved en høj sugeeffekt kan el-værktjets foringsegenskaber blive forringet. Reduk-tionen af sugeeffekten nedsætterijkeffekt.

Anbefaling: Brug en antistatisk udsugningslange! Derved er det muligt at reducere den elektriske opladning.

8.5 Kantbeskyttelse (Protector) [6]

Kantbeskyttelsen [1-9] reducerer, at bagskiven berorer en flade med widen af sin omkreds (f.eks. ved slimning lungs med en væg eller et vindue), sa maskinen derved slar tilbage aller bliver beskadiqet.

Skub kantbeskyttelsen ind i maskinens not.
Lad de to ender pa kantbeskyttelsen gai ind-greb til hore og venstre.
Løsn de to ender på kantbeskyttelsen.
4 Traek kantbeskyttelsen fremad og af.

9 Arbejde med maskinen

ADVARSEL

Risiko for kvaestelser

Fastgor altid arbejdsemnet pa en sadan made, at det ikke kan bevæge sig under bearbebängen.

Overhold følgende anvisninger:

• Overbelast ikke maskinen ved at trykke for hårdt på den! Du opnär det bedste landslide, hvis du arbejder med et moderat tryk på maskinen. Slibeydelsen og -kvaliteten afhænger Först og fremmest af et korrekt valg af sibemidler.

-Hold maskinen med en hand pa grebet, sa du bedre kan fore maskinen [1-10].
- Skivens skum bliver skør som følgæ af ældning. Kontroller skivens skum, for arbejdet pabegyndes.

9.1 Adversellssignaler

Lad maskinen vare slukket i 30 sekunder.
Belast maskinen mindre.

Lad maskinen affkole, hvis maskinens omdrej-ningstal不解 opnäs herefter.

10 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

• Tag altid batteriet eller netadapteren ud af el-værktøjet før vedligeholdses- og servicearbejde!
  Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset abnes, ma kun foretages af et autoriseret serviceværksted.

Kundeservice og reparation ma kun udfores af producenten aller serviceværksteder. Nærmeste adressefindes pa: www.festool.dk/service

Brug kun originale Festool-reservedele! Artikelnr. vindes pa: www.festool.dk/service

For at sikre luftcirkulationen skal koleluftabningerne i motorhuset altid holds frie og rene. Gennemblaes og rens koleluftabningerne ved faldende effekt eller hjere vibrationer.

• Hold kontakterne på el-værktøjet, batteriladeren og batteriet rene.

Folg anvisingerne, der folger med batteriet, ved vedligeholdelse, pleje, bortskaf-felse og transport af batteriet!

10.1 Rengoring af udsugningskanalerne

Vi anbefaler, at udsugningskanalerne i maskinen rengores, med en lille flad børste ell er en stofklud ca. en gang om ugen lisær ved silibning

Dansk

af kunstharpiksspartelmasse, ved vadslibning og slibning af gibs.

10.2 Vedligeholdelse af bagskive og bagskivebremse

Gummimanchetten [1-7] strejfer bagskiven [1-8] og forbinderr, at bagskiven fär for hje omdrejninger på ukontrolleret vis. Isatte metalstifter gør bagskivebremsen næsten slid-fri. Bagskiven kan dog blive nedslidt.

Hvis fremsevirkningen aftager, skal bagskiven Forst kontrolleres for slid og udskiftes om nødvendigt. Udskift en beskadiget gummimanchet.

11 Tilbehør

Anvend udelukkende originale bag- og polerbagskiver fra Festool. Anvendelse af ringere bag- og polerbagskiver kan medfrole betydelig ubalance, sa arbejdets kvalitet forringes, og maskinen slides mere.

Bestillingsnumrene til tilbehør og maskiner finder du på www.festool.dk.

12 Miljo

Maskinen ma ikke bortskaffes med al-mindeligt husholdningsaffald! Udstdyr, tilbehør og emballage skal bortskaffes

miljømaessigt korrekt på en kommunal genbrugsstation. Gældende nationale forskritter skal overholds.

Ifolge Radets direktiv om affald af elektrisk og elektronisk udstyr og gennemforelse i national ret skal gammelt el-værktj indsamles separat og afleveres til miljovenlig genvinding.

Information om korrekt bortskaffelse pa genbrugsstationer vindes paa www.festool.dk/ recycling.

Informationer om REACH: www.festool.dk/ reach

13 Generelle henvisninger

13.1 Informationer om databeskyttelse

El-værktøjet indeholder en chip, der automatisk gemmer maskin- og driftsdata. De gemte data indeholder ingen direkte personoplysninger.

Dataene kan udlæses kontaktlost med specielle apparater og anvendes udelukkende af Festool med henblick på fejldiagnose, reparatoner og handtering af garantikrav amat til kvalitetsforbedring og videreudvikling af el-værktøjet. Dataene anvendes ikke til andre formal'uden kundens udtrykkelige tilladelse.

13.2 Bluetooth®

Ordmærket Bluetooth® og logoerne er registre-rende varemærker tilhorende Bluetooth SIG, Inc. og anwendes af TTS Tooltechnic Systems AG & Co. KG og Festool under licenses.

Innholdsfortegnelse

Koble til strømledning

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinform.

Til sliping anbefaler vi ffolgende innstillinger på stillhjulet [1-6]:

Ta hensyn til følgende merknader:

• Overbelast ikke maskinen ved Å trykke for hardt! Du oppnår det Beste sliperesultatet hvis du arbeider med et middels sterkt trykk. Sloeeffekten og -kvaliteten avhenger i Forste rekke av at du velger riktig slipemiddel.
  -Hold maskinen i handtaket med en hare, slik at du kan fore den kontrollert [1-10].

• Plateskum blir spreTT med tiden. Kontroller fR arbeidet starter at plateskummet/DD er gammadelt.

9.1 Varselsignaler

Maskinen kobles ut og piper:

Maskinen kobles ut og piper ikke:

Maskinen er overopphetet aller overbelastet.

Nar batteriet skal vedlikeholds, kasseres eller Transporteres, ma du folge anvisinngene som folger med batterie.
