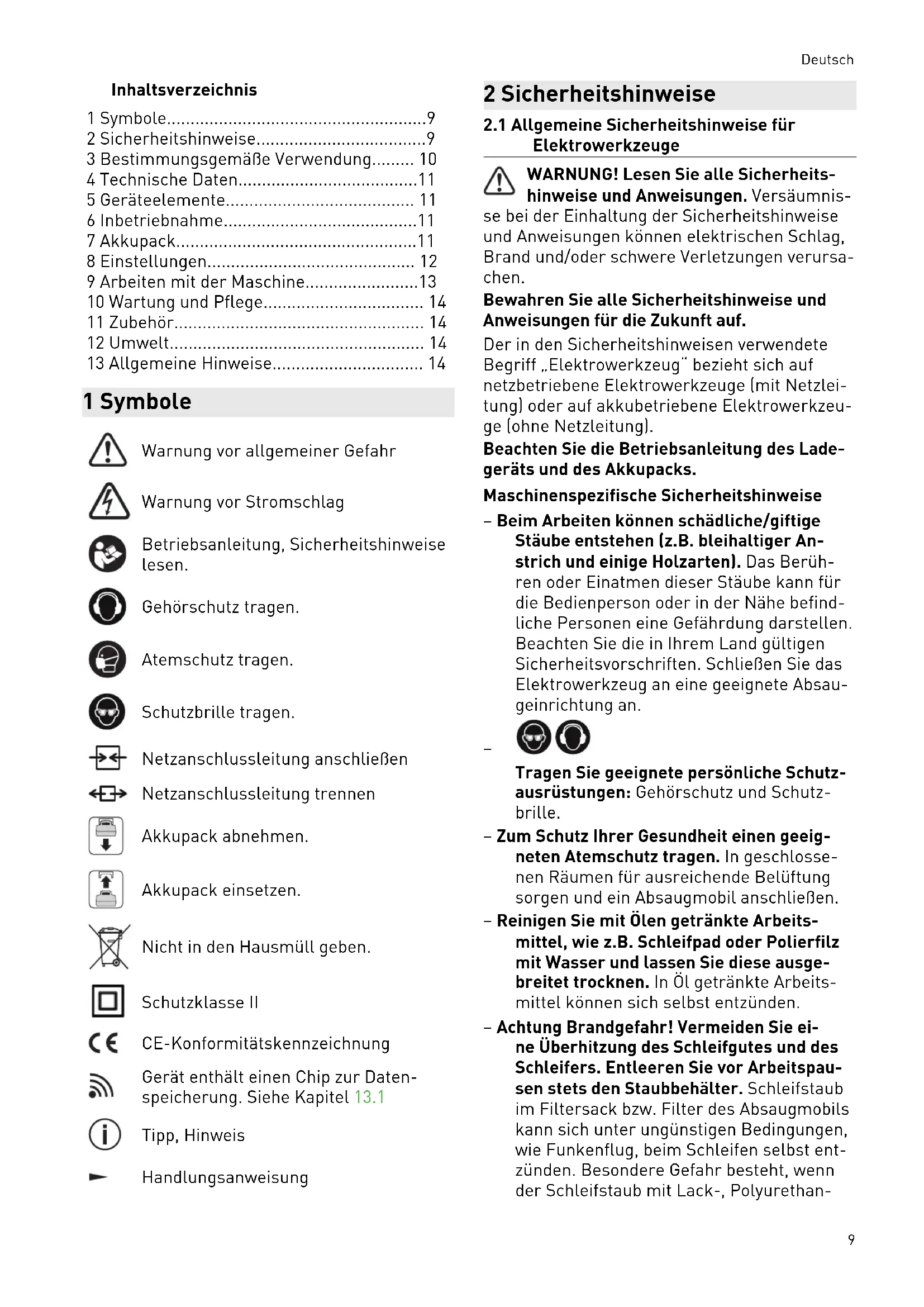

1 Symbole. 9
2 Sicherheitschinweise. 9
3 Bestimmungsgemäne Verwendung 10
4 Technische Daten. 11
5 Geräteelemente 11
6 Inbetriebnahme 11
7 Akkupack. 11
8 Einstellungen 12
9Arbeiten mit der Maschine. 13
10 Wartung und Pflege 14
11 Zubehor 14
12 Umwelt. 14
13 Allgemeine Hinweise 14

1 Symbole

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lessen.

Gehorschutz tragen.

Atemschutz tragen.

Schutzbrille tragen.

Netzanschlussleitung anschließen

Netzanschlussleitung trennen

Akkupack abnehmen.

Akkpack einsenet.

Nicht in den Hausmull geben.

Schutzklasse II

CE-Konformitätskennzeichnung

Gerät enthalt einen Chip zur Daten speicherung. Siehe Kapitel 13.1

Tipp, Hinweis

Handlungsanweisung

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnis

se bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Beachten Sie die Betriebsanleitung des Ladgerats und des Akkupacks.

Maschinenspezifische Sicherheitshinweise

• Beim Arbeitsen können schädliche/giftige Stäube entstehen (z.B. bleihaltiger Anstrich und einige Holzarten). Das Berühren oder Einatmen dieser Stäube kann für die Bedienperson oder in der Höhe befindliche Personen eine Gefährung darstellen. Beachten Sie die in Ihr dem Land gütigen Sicherheitsvorschriften. Schreiben Sie das Elektrowerkzeug an eine geeignete Absaugenrichtung an.

Tragen Sie geeignete persönliche Schutz-ausrüstungen: Gehorschutz und Schutz-brille.

Zum Schutz Ihrer Gesundheit einen geeigneten Atemschutz/TRagen. In geschlossenen Räumen für ausreichende Belüfung sorgen und ein Absaugmobil anschließen.
- Reinigen Sie mit Ölengetränkte Arbeitsmittel, wie z.B. Schleifpad oder Polierfilz mit Wasser und halten Sie diese ausgebreitet trocknen. In Öl getränkte Arbeitsmittel können sich selbst entzüden.
- Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspausten stets den Staubbehälter. Schleifstaub im Filtersack bzw. Filter des Absaugmobils kann sich unter ungünstigen Bedingungen, wie Funkenflug, beim Schleifen selbst entzünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethan-

Deutsch

resten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeitsen heiß ist.

• Prüfen Sie nach dem Herunterfallen das Elektrowerkzeug und den Schleifteller auf Beschädigung. Demontieren Sie den Schleifteller zur genauen Prüfung. Lassen Sie beschädigte Teile vor dem Einsatz reparieren. Gebrochene Schleifteller und beschädigte Maschinen können zu Verletzungen und Unsicherheit der Maschine führen.
• Bei Verwendung des Longlife-Staubsacks kann es zu elektrischer Aufladungkommen. Verwenden Sie mit dem Elektrowerkzeug immer, wenn möglich, einen Antistatik-Saugschlauch (AS). Ein leichter elektrischer Schlag kann zu einem kurzen Schreckmoment führen und die Aufmerksamkeit stären, dadurch kann es zu einem Unfall kommt.
• Verwenden Sie den Netzadapter nur mit diesen Gerät.
• Verwenden Sie den Netzadapter nur mit einem original plug it-Kabel von Festool.
• Verwenden Sie nur die dafür vorgesehen Akkupacks und keine Netzteile zum Betreiben des Akku-Elektrowerkzeugs. Verwenden Sie keine Fremd-Ladegeräte zum Laden der Akkupacks. Die Verwendung von nicht vom Hersteller vorgesehenem Zubehör kann zu einem elektrischen Schlag und/oder schweren Unfällen führen.

2.2 Mischstäube mit Metallanteil und Schleifen feuchter Oberflächen

Bei Mischstäuben mit Metallanteil (z.B.

Lackschliff im Automotiv-Bereich) und beim Schleifen feuchter Oberflächen sind aus Sicherheitsgründen folgende Maßnahmen einzuhalten:

-Vorschalten eines Fehlerstrom- (Fl-, PRCD-) Schutzschalters.
- Maschine an ein geeignetes Absauggerät anschließen.
- Maschine regelmäßig von Staubablagerungen im Motorbehause durch Aussaugen reinigen.

brille tragen!

2.3 Emissionswerte

Die nach EN 62841 ermittelten Werte betragentypischerweise:

Schalldruckpegel L PA = 68dB(A)

Schalleistungspegel L WA = 79 dB(A)

Unsicherheit K = 3 dB

VORSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs

• Verwenden Sie einen Gehörschutz.

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841:

Schwingungsemissionswert a_h = 3m / s^2 (3-achsig)

$$ K = 2 \mathrm {m} / \mathrm {s} ^ {2} $$

Die angegebenen Emissionswerte (Vibration, Gerausch)

-dienen dem Maschinenvergleich,
- eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Gerauschbelastung beim Einsatz,
- repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

VORSICHT

Emissionswerte können von den angegebenen Werten abweichen. Dies hangt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks.

Beurteilen Sie die tatsächliche Belastung während des gesamten Betriebszyklus.
Abhängig von der tatsächlichen Belastung mussen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden.

3 Bestimmungsgemäß Verwendung

Bestimmungsgemäß sind die Schleifer zum Schleifen von Holz, Kunststoff, Verbundwerkstoffen, Farbe/Lacke, Spachtelmasse und ähnlichen Werkstoffen vorgesehen. Metall und asbesthaltige Werkstoffe dürfen nicht bearbeitet werden.

Bei Mischstäuben mit Metallanteil (z.B. Lackschliff im Automotiv-Bereich) und beim Schleifen feuchter Oberflächen sind besondere Sicherheitshinweise zu beachten (siehe Kapitel 2.2).

Wegen der elektrischen Sicherheit dürfen die Schleifer nicht feucht sein und nicht in feuchter Umgebung betrieben werden. Die Schleifer dürfen nur für Trockenschliff verwendet werden.

Das Elektrowerkzeug ist geeignet für die Verwendung mit den Festool Akkupacks der Bau-reihe BP gleicher Spannungsklasse.

4 Technische Daten

Akku-Exzenterschleifer ETSC 125 Li

Spannung 18 - 20 V

Drehzahl (Leerlauf) 6000 - 10000

min-1

Schleifhub 2,0 mm

Schleifteller D 125 mm

Gewicht (ohne Akkupack, 1 kg mit Schleifteller)

5 Geräteelemente

[1-1] Ein-/Ausschalter
[1-2] Taste zum Lösendes Akkupacks
[1-3] Kapazitätsanzeige
[1-4] Akkupack
[1-5] Absaugstutzen
[1-6] Drehzahlregelung
[1-7] Gummimanschette
[1-8] Schleifteller
[1-9] Kantenschutz (Protektor)
[1-10] Handgriff (isolierte Grifflächen)
[1-11] Netzadapter mit plug it-Anschluss
[1-12] Plug it-Kabel
[1-13] Longlife-Staubbeutel

* nicht bei allen Varianten im Lieferumfang Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme

6.1 Ein-/Ausschalten

Der Schalter [1-1] dient als Ein-/Ausschalter (I = EIN, 0 = AUS).

(i) Wenn der Akkupack leer ist, bei Strom-ausfall oder wenn der Netzstecker gezogen wird, den Ein-/Ausschalter.sofort in die Aus-Position bringen. Dies verhindert einen unkontrollierten Wiederanlauf.

7 Akkupack

Vor dem Einsetzen des Akkupacks die Akkuschnittstelle auf Sauberkeit prufen. Eine Verschmutzung der Akkuschnittstelle kann den korrekten Kontakt behindern und zu Schaden an den Kontakten führen.

Ein gestörter Kontakt kann zu Überhitzung und Beschädigung des Geräts führen.

[2b] Akkupack abnehmen.

[2a] click Akkupack einsetzen - bis zum Einrasten.

i WeitereInfos zu Ladegerat und Akkupack mit Kapazitätsanzeigefinden Sie in den Betriebsanleitungen von Ladegerat und Akkupack.

7.1 Netzadapter

WARNING

Unzulässige Spannung oder Frequenz! Unfallgefahr

Die Netzspannung und die Frequenz der Stromquelle müssen mit den Angaben auf dem Typenschild übereinstimmen.
In Nordamerika)durren nur Festool-Maschinen mit der Spannungssangabe 120 V/60 Hz eingesetzt werden.

Der Netzadapter (teilweise Zubehör) ermittelcht den Gebrauch des Akkuschleifers als Netzschleifer, so dass die Stromversorgung variabel gewährleistet ist. Die Nutzung der Ein-/Ausschaltautomatik des Absaugmobils ist in Ver-. binding mit dem Netzadapter möglich.

i Bei alteren Absaugmobilen wird die Ein-/ Ausschaltautomatik aufgrund geringer Leistungsaufnahme gegebenenfalls erst unter Last und noch nicht im Leerlauf aktiviert.

-Netzadaptereinsetzen[3a]
- Netzadapter mit plug it-Kabel verbinden [3b]
- Netzadapterlös [3c]
- Netzadapter von plug it-Kabel losen [3d]

VORSICHT

Erhitzung des plug it-Anschlusses bei un-vollständig verriegeltem Bajonettverschluss Verbrennungsgefahr

Vor dem Einschalten des Elektrowerkzeugs vergewissern, dass der Bajonettverschluss an der Netzanschlussleitung komplett geschlossen und verriegelt ist.

8 Einstellungen

WARNING

Verletzungsgefahr

• Nehmen Sie vor allen Arbeiten am Elektrowerkzeug den Akkupack vom Elektrowerkzeug ab.

8.1 Elektronik

Sanftanlauf

Der elektronisch geregelte Sanftanlauf sorgt für ruckfrei Anlauf des Elektrowerkzeugs.

Temperatursicherung

Um ein Überhitzen des Motors zu vermeiden, wird bei zu hoher Motortemperatur die Leistungsaufnahme begrenzt (z.B. bei zu hohem Druck während des Arbeitsens). Steigt die Temperatur weiter, schaltet das Elektrowerkzeug ab. Erst nach Abkuhlung des Motors ist ein erneutes Einschalten möglich.

Konstante Drehzahl

Die vorgewählte Motordrehzahl wird elektronisch konstant gehalten. Dadurch wird bei bestimmungsgemäß Anwendung (angemessene Anpresskraft) eine gleichbleibende Schleifgeschwindigkeit erreicht.

Drehzahl einstellen

Die Drehzahl lassst sich mit dem Stellrad [1-6] zwischen 6000 und 10000min^-1 einstellen. Für Schleifarbeiten empfehlen wir folgende Einstellungen des Stellrades [1-6]:

Schleifarbeiten Stellrad-Stu-	fe
- Schleifen mit max. Abrieb	5 - 6
- Abschleifen alter Farbe
- Schleifen von Holz und Furnier vor der Lackierung
- Lackzwischenschliff auf Flächen
- Schleifen von dunn aufgetragenem Vorlack	4 - 5
- Schleifen von Holz mit Schleif-Vlies
- Kantenbrechen an Holzteilen
- Glätten von grundierten Holzflächen
- Schleifen von Vollholz- und Fürerkanten	3 - 4
- Schleifen im Falz von Fenstern und Türen
- Lackzwischenschliff an Kanten
- Anschleifen von Naturholzfenstern mit Schlief-Vlies
- Glätten der Holzoberfläche vor dem Beizen mit Schleif-Vlies
- Abreiben oder Abheben der über-flüssigen Kalkpaste mit Schleif-Vlies
- Lackzwischenschliff auf gebeizten Flächen	2 - 3
- Säubern von Naturholz-Fenster-fällzen mit Schleif-Vlies
- Schleifen von gebeizten Kanten	1 - 2
- Schleifen von thermoplastischen Kunststoffen

8.2 Schleifteller wechseln [4a]

Ein optimes Arbeitsergebnis ist nur mit Originalzubehör und Verbrauchsmaterial zu erreichen. Wird nicht Originalzubehör oder Verbrauchsmaterial eingebaut, erlischt der Garantieanspruch.

Warning! Keine bauliche Veränderung im geöffneten Innenaum der Maschine vornehmen, wenn der Schleifteller abmontiert ist.

Vier Schrauben offen.
Schleifteller nach unten abnehmer.
Neuen Schleifteller anbringen.
Mit vier Schrauben handfest (2,5Nm) anziehen.

Härtegrad des Schleiftellers

Abgestimm auf die zu bearbeitende Oberfläche kann die Maschine mit entsprechlich harten Schleiftellern ausgerüstet werden.

Weich: Universell fur Grob- und Feinschliff, fur ebene und gewöblte Flächen.

Superweich: Feinschliff an Formteilen, Wöl-bungen, Radien. Nicht an Kanten einsetzen!

8.3 Schleif-Zubehör mit StickFix befestigen [4b]

Auf dem StickFix Schleifteller lassen sich die dazu passenden StickFix Schleifpapiere und StickFix Schleifvliesechnell und einfach befestigen.

Selbsthaftendes Schleif-Zubehor auf den Schleifteller aufdrücken.

Bei nachlassender Haftung der Stickfix-Belages können sich die Schleifteller-Zu

behore - insbesondere im nicht aufgesetzten Betrieb - vom Schleifteller lösen und zu Verletzungen führen. Schleifteller wechseln!

8.4 Absaugung

WARNING

Gesundheitsgeführung durch Stäube

• Nie ohne Absaugung arbeiten.
  Nationale Bestimmungen beachten.

Eigenabsaugung mit Longlife-Staubbeutel

Die Schleifer sind seriemäßig mit einer Eigenabsaugung ausgestattet. Der Schleifstaub wird durch Absaugöffnungen im Schleifschuh abgesaugt und im Staubbeutel aufgefangen.

Staubbeutel bis zum Einrasten an der Maschine anschließen.

1. Bei nachlassender Absaugleistung, aufbeutel leeren.

Staubbeutel an Betätigungselementen zusammendrucken.
Staubbeutel nach hinten abnehmen.
3 Klappe am Staubbeutel offen.
Staubbeutel ausleeren und Abfall entsorgen.

Absaugung mit Festool Absaugmobil

Um bei längerem Arbeiten mit dem Elektrowerkzeug ein früfiges Entleeren des Staubbeutels zu vermeiden, kann an den Absaugstuten [1-5] ein Festool Absaugmobil mit einem

Absaugschlauchdurchmesser von 27 mm angeschlüssen werden.

Die Anlaufautomatik schaltet das Absaug-mobil automatisch mit dem Einschalten des Schleifers an. Die Anlaufautomatik Funktioniert nur in Verbindung mit dem Netzadapter oder durch das Koppeln mit einem Bluetooth® Akkupack.
Wird das Elektrowerkzeug im Akkubetrieb mit einem Absaugmobil genutzt, verrin-gert sich die Akkulaufzeit. Die Reduzierung der Absaugleistung verringert diesen Effekt.
i Bei hoher Absaugleistung kann sich das Führungsverhalten des Elektrowerkzeugs verschlechtern. Die Reduzierung der Absaugleistung verringert diesen Effekt.

Empfehlung: Antistatik-Absaugschlauch verwenden! Dadurch kann die elektrische Aufladung reduziert werden.

8.5 Kantenschutz (Protektor) [6]

Der Kantenschutz [1-9] verhindert, dass der Schleifteller mit seiner Umfangseite eine Flüche berührt (z.B. beim Schleifen entlang einer Wand oder eines Fensters), und dadurch ein Rückschlag der Maschine bzw. eine Beschädigung erfolgt.

1 Den Kantenschutz in die Nut der Maschineschieben.
Die beiden Enden des Kantenschutzes rechts und links einrasten.
Die beiden Enden des Kantenschutzes lose.
4 Den Kantenschutz nach vorne abziehen.

9 Arbeits mit der Maschine

WARNING

Verletzungsgefahr

Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.

Folgende Hinweise beachten:

• Überlasten Sie die Maschine nicht, indem Sie diese zu stark andrücken! Sie erreichen das Beste Schleifergebnis, wenn Sie mit mäßig starkem Anpressdruck arbeiten. Die Schleifleistung und -qualität hangen im Wesentlichen von der Wahl des richtigen Schleifmittels ab.

Deutsch

• Halten Sie die Maschine für eine sichere Führung mit einer Hand am Handgriff [1-10].
• Tellerschaum wird durch Alterung sprende. Vor dem Arbeiten den Tellerschaum auf Verschleib prufen.

9.1 Warnsignale

Maschine schaltet ab und piept:

• Maschine ausschalten.
  Akkupack ist leer.
  Akkupack wechseln.

Maschine schaltet ab und piept nicht:

Maschine ist überhitzt oder wurde überlastet.

• Maschine für 30 Sekunden ausschalten.
• Maschineelier belasten.

Wenn die Maschinenendrehzahl danach nicht erreicht wird, Maschine abkühlen halten.

10 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

• Nehmen Sie vor allen Wartungs- und Pflegegarbeiten stets den Akkupack von dem Elektrowerkzeug ab.
• Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern,)dürfen nur von einer autorisierten Kunden-dienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nachstgelege Adresse unter: www.festool.de/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.de/service

Zur Sicherung der Luftzirkulation mussen die Kühlluftöffnungen im Motorbehause stets frei und sauber gehalten werden.

Bei Leistungsnachlass oder erhöhten Vibrationen Kühluftöffnungen ausblasen und saubern.

Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten.

Fur Wartung, Pflege, Entsorgung und Transport des Akkupacks, dem Akkupack beiliegende Hinweise beachten!

10.1 Reinigung der Absaugkanäle

Wir empfehlen etwa einmal proWoche (besonderss beim Schleifen von Kunstharzspachtel, im Feuchtschliff und bei Gips) die Absaugkanale in der Maschine mit einer kleinen Flachbürste oder einem Stoffflappen zu reinigen.

10.2 Schleifteller und Tellerbremse warten

Die Gummimanschette [1-7] streift auf dem Schleifteller [1-8] und verhindert ein unkontrolliertes Hochdrehen des Schleiftellers. Durch eingesetzte Metallstifte ist die Tellerbremse nahezu verschreiben. Der Schleifteller kann jedoch verschreiben.

Bei nachlassender Bremswirkung zunachst den Schleifteller auf Verschleib kontrollieren und ggf. ersetzen. Beschädigte Gummimanschette ersetzen.

11 Zubehör

Verwenden Sie nur original Schleif- und Polierteller von Festool. Durch die Verwendung von minderwertigen Schleif- und Poliertellern kann es zu erheblichen Unwuchten kommt, die die Qualität der Arbeitsergebnisse verschlachtern und den Verschleib der Maschine erhöhen.

Die Bestellnummern für Zubehör und Werkzeuge finden Sie unter www.festool.de.

12 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zuführn. Geltende nationale Vorschriften be-achten.

Gemäß Europäischer Richtlinie über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Informationen zu den Rücknahmestellen für eine ordnungsgemäß Entsorgung sind unter www.festool.de/recycling einsebar.

Informationen zur REACH: www.festool.de/ reach

13 Allgemeine Hinweise

13.1 Informationen zum Datenschutz

Das Elektrowerkzeug enthalt einen Chip zur automatischen Speicherung von Maschinen- und Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug.

Die Daten können mit speziellen Geräten kontaktlos ausgegeben werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Reparatur- und Garantieabwicklung sowie zur Qualitätsverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten - ohne ausdrückliche Einwilligung des Kunden - erfolgt nicht.

13.2 Bluetooth®

Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Systems AG & Co. KG und somit von Festool unter Lizenz verwendet.

Contents

4 Technische gegevens

Machine schakeltuit enpiept:
