KÄYTTÖOHJE ETSC 125 3 0 IPlus FESTOOL

EU-vaatimustenmukaisuusvakuutus. Vakuutamme yksinomaisella vastuulla, että tämä tuote täyttää seuraa- vien EU-direktiivien kaikki olennaiset vaatimukset ja se on seuraavien standardien tai standardiasiakirjojen mukai- nen:

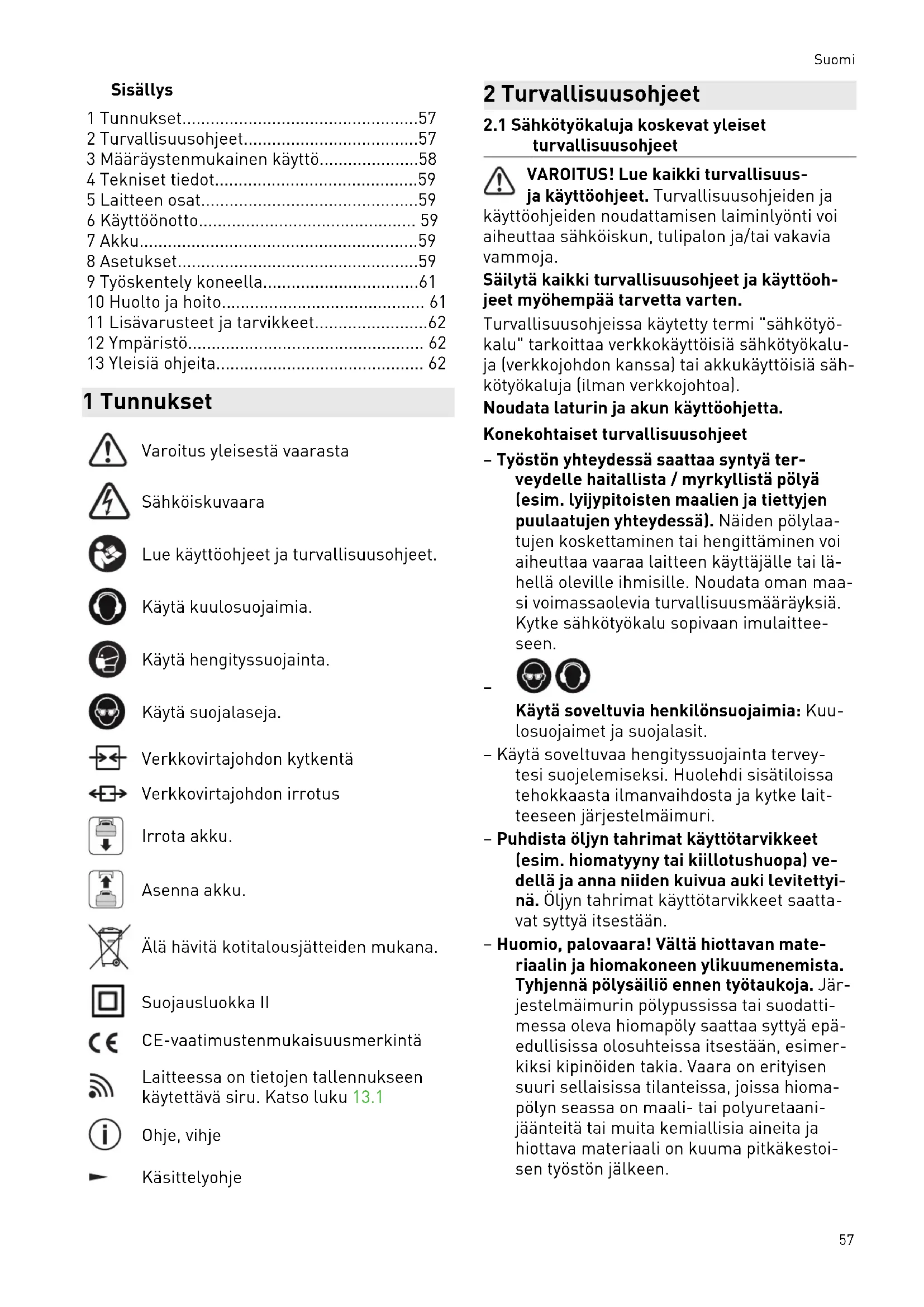

• och logotyper na är registrerade märken som tillhör Blue tooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool. Svenska 56Sisällys 1 Tunnukset p. 57
• 2 Turvallisuusohjeet p. 57
• 3 Määräystenmukainen käyttö p. 58
• 4 Tekniset tiedot p. 59
• 5 Laitteen osat p. 59
• 6 Käyttöönotto p. 59
• 7 Akku p. 59
• 8 Asetukset p. 59
• 9 Työskentely koneella p. 61
• 10 Huolto ja hoito p. 61
• 11 Lisävarusteet ja tarvikkeet p. 62
• 12 Ympäristö p. 62
• 13 Yleisiä ohjeita 1 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöohjeet ja turvallisuusohjeet. Käytä kuulosuojaimia. Käytä hengityssuojainta. Käytä suojalaseja. Verkkovirtajohdon kytkentä Verkkovirtajohdon irrotus Irrota akku. Asenna akku. Älä hävitä kotitalousjätteiden mukana. Suojausluokka II CE-vaatimustenmukaisuusmerkintä Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku13.1 Ohje, vihje Käsittelyohje 2 Turvallisuusohjeet p. 62

2.1 Sähkötyökaluja koskevat yleiset

turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi "sähkötyö kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu ja (verkkojohdon kanssa) tai akkukäyttöisiä säh kötyökaluja (ilman verkkojohtoa). Noudata laturin ja akun käyttöohjetta. Konekohtaiset turvallisuusohjeet – Työstön yhteydessä saattaa syntyä ter veydelle haitallista / myrkyllistä pölyä (esim. lyijypitoisten maalien ja tiettyjen puulaatujen yhteydessä). Näiden pölylaa tujen koskettaminen tai hengittäminen voi aiheuttaa vaaraa laitteen käyttäjälle tai lä hellä oleville ihmisille. Noudata oman maa si voimassaolevia turvallisuusmääräyksiä. Kytke sähkötyökalu sopivaan imulaittee seen.

Käytä soveltuvia henkilönsuojaimia: Kuu losuojaimet ja suojalasit. – Käytä soveltuvaa hengityssuojainta tervey tesi suojelemiseksi. Huolehdi sisätiloissa tehokkaasta ilmanvaihdosta ja kytke lait teeseen järjestelmäimuri. – Puhdista öljyn tahrimat käyttötarvikkeet (esim. hiomatyyny tai kiillotushuopa) ve dellä ja anna niiden kuivua auki levitettyi nä. Öljyn tahrimat käyttötarvikkeet saatta vat syttyä itsestään. – Huomio, palovaara! Vältä hiottavan mate riaalin ja hiomakoneen ylikuumenemista. Tyhjennä pölysäiliö ennen työtaukoja. Jär jestelmäimurin pölypussissa tai suodatti messa oleva hiomapöly saattaa syttyä epä edullisissa olosuhteissa itsestään, esimer kiksi kipinöiden takia. Vaara on erityisen suuri sellaisissa tilanteissa, joissa hioma pölyn seassa on maali- tai polyuretaani jäänteitä tai muita kemiallisia aineita ja hiottava materiaali on kuuma pitkäkestoi sen työstön jälkeen. Suomi 57– Jos sähkötyökalu putoaa lattialle, tarkas ta työkalu ja hiomalautanen vaurioiden varalta. Irrota hiomalautanen tarkempaa tarkastusta varten. Korjauta vaurioituneet osat ennen kuin aloitat hiomakoneen käy tön. Murtuneet hiomalautaset ja vaurioitu neet koneet saattavat johtaa tapaturmiin ja tehdä työkalun epäturvalliseksi. – Longlife-pölypussin käytön yhteydessä voi syntyä sähkövarausta. Mikäli mahdollis ta, käytä sähkötyökalun kanssa aina an tistaattista imuletkua (AS). Lievä sähköis ku voi aiheuttaa pelästymisen ja tarkkaa vaisuuden herpaantumisen ja saattaa siksi aiheuttaa onnettomuuden. – Käytä verkkoadapteria vain tämän työkalun kanssa. – Käytä verkkoadapteria vain Festoolin alku peräisen plug it -johdon kanssa. – Käytä akkukäyttöistä sähkötyökalua vain asiaankuuluvien akkujen kanssa, ei verk kolaitteiden kanssa. Älä käytä muiden val mistajien latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suositte lemia lisätarvikkeita, tämä voi johtaa säh köiskuun ja/tai vakaviin tapaturmiin.

2.2 Metallihiukkasia sisältävät pölyseokset

ja kosteiden pintojen hionta Metallihiukkasia sisältävien pölyseosten yhteydessä (esimerkiksi autojen maalipintojen hionta) ja kosteiden pintojen hionnassa täy tyy tehdä turvallisuussyistä seuraavat toimenpi teet: – Kytke eteen vikavirta- (FI-, PRCD-) suoja kytkin. – Kytke työkalu sopivaan imuriin. – Imuroi säännöllisin väliajoin pölykertymät pois koneen moottorin kotelosta. – Käytä suojalaseja!

EN62841 mukaan määritetyt arvot ovat tyypilli sesti: Äänenpainetaso L

HUOMIO Työskenneltäessä syntyy melua Kuulovaurioiden vaara ► Käytä kuulosuojaimia. Tärinäarvo a

(kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet tynä EN62841: Tärinäarvo (3akselin)

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä synty vän tärinä- ja melukuormituksen alusta vaan arviointiin, – edustavat sähkötyökalun pääasiallisia käyt tösovelluksia.

HUOMIO Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta. ► Arvioi todellinen rasitus koko käyttöjakson aikana. ► Todellisesta kuormituksesta riippuen täy tyy määrittää asiaankuuluvat varotoimenpi teet käyttöturvallisuuden takaamiseksi. 3 Määräystenmukainen käyttö Hiomakoneet on tarkoitettu puun, muovin, komposiittimateriaalien, maali-/lakkapintojen, tasoitepintojen ja muiden vastaavien materiaa lien hiomiseen. Tällä työkalulla ei saa työstää metallia eikä asbestipitoisia materiaaleja. Metallihiukkasia sisältävien pölyseosten yhtey dessä (esimerkiksi autojen maalipintojen hion nassa) ja kosteiden pintojen hionnassa täytyy noudattaa erityisiä turvallisuusohjeita (katso lu ku2.2). Sähköturvallisuuden takia hiomakoneet eivät saa olla kosteita eikä niitä saa käyttää kosteas sa ympäristössä. Hiomakoneita saa käyttää vain kuivahiomiseen. Sähkötyökalu soveltuu käytettäväksi saman jänniteluokan BP-mallisarjan Festool-akkujen kanssa. Suomi 584 Tekniset tiedot Akkuepäkeskohiomakone ETSC 125Li Jännite 18 - 20 V Kierrosluku (kuormittamatta) 6000 - 10000 min

Hiomaisku 2,0 mm Hiomalautanen D 125 mm Paino (ilman akkua, hioma lautasen kanssa) 1kg 5 Laitteen osat [1-1] Käyttökytkin [1-2] Akun vapautuspainike [1-3] Kapasiteettinäyttö [1-4] Akku [1-5] Poistoimuliitäntä [1-6] Kierrosluvun säätö [1-8] Hiomalautanen [1-9] Reunasuojain (Protector) [1-10] Kahva (eristetyt kahvapinnat) [1-11] Verkkoadapteri plug it -liitännällä* [1-12] Plug it -johto* [1-13] Longlife-pölypussi

• Ei kuulu kaikissa versioissa toimituslaajuu teen Mainitut kuvat ovat käyttöoppaan alussa. 6 Käyttöönotto

6.1 Päälle-/poiskytkentä

Katkaisin[1-1] toimii käyttökytkimenä (I = PÄÄLLE, 0 = POIS). Jos akku on tyhjentynyt, sähkövirta on katkennut tai sähköpistoke on vedetty ir ti, siirrä käyttökytkin heti päältäkytkettyyn asentoon. Tämä estää tahattoman uudel leenkäynnistymisen. 7 Akku Tarkasta akkuliitännän puhtaus ennen akun asennusta. Likainen akkuliitäntä voi estää kun nollisen kosketuksen ja vioittaa koskettimia. Viallinen kosketin voi johtaa laitteen ylikuume nemiseen ja vaurioitumiseen. [2b] Irrota akku. [2a]

lick Asenna akku- niin että se lu kittuu paikalleen. Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käyttöohjeista.

7.1 Verkkovirtasovitin

VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara ► Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tieto ja. ► Pohjois-Amerikassa saa käyttää vain sel laisia Festool-koneita, joiden jännite on 120 V / 60 Hz. Verkkovirtasovittimen (osittain lisätarvike) avul la voit käyttää akkuhiomakonetta verkkovirral la. Näin pystyt käyttämään työkalua erilaisil la virtalähteillä. Verkkovirtasovittimen kanssa voi käyttää järjestelmäimurin päälle-/poiskyt kentäautomatiikkaa. Pienemmän ottotehon takia vanhemmis sa järjestelmäimureissa päälle-/poiskyt kentäautomatiikka ei mahdollisesti akti voidu vielä joutokäynnillä, vaan vasta kuo mitustilanteessa. ► Asenna verkkovirtasovitin[3a] ► Yhdistä verkkovirtasovitin plug it -johdon kanssa[3b] ► Irrota verkkovirtasovitin[3c] ► Irrota verkkovirtasovitin plug it -johdos ta[3d]

HUOMIO Plugit -liitäntä voi kuumeta, jos bajonetti kiinnitystä ei ole lukittu kunnolla kiinni Palovammavaara ► Varmista ennen sähkötyökalun käynnistä mistä, että verkkovirtajohdon bajonettikiin nitys on liitetty ja lukittu kunnolla kiinni. 8 Asetukset

VAROITUS Loukkaantumisvaara ► Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Suomi

Pehmeä käynnistyminen Elektronisesti säädetty pehmeä käynnistys var mistaa sähkötyökalun nykäisemättömän käyn nistyksen. Lämpösulake Liian korkean moottorilämpötilan yhteydessä tehoa rajoitetaan moottorin ylikuumenemisen välttämiseksi (esimerkiksi liiallisen kuormituk sen yhteydessä). Jos lämpötila kohoaa edel leen, sähkötyökalu sammuu. Kone voidaan kyt keä uudelleen päälle vasta moottorin jäähdyt tyä. Tasainen kierrosluku Elektroniikka pitää esivalitun moottorikierros luvun samana. Tämä takaa tasaisen hiomano peuden, kun hiomakonetta käytetään määräys ten mukaisesti (laitetta painetaan kevyesti alus taa vasten). Kierrosluvun säätö Kierrosluvun voi säätää säätöpyörällä[1-6] 6000 ja 10000 min

välillä. Suosittelemme hiontatöihin seuraavia säätö pyörän[1-6] asetuksia: Hiontatyöt Säätöpyörän pykälä – Hionta maks. työstöteholla – Vanhan maalipinnan hionta – Puun ja viilupinnan hionta ennen maalausta – Maalattujen pintojen välihionta 5-6 – Ohuen pohjamaalipinnan hionta – Puun hionta karhunkielellä – Puukappaleiden reunojen viistämi nen – Pohjustettujen puupintojen siloitus 4-5 – Täyspuisten ja viilutettujen reuno jen hionta – Ikkunoiden ja ovien huullosten hionta – Maalattujen reunojen välihionta – Maalaamattomien puuikkunoiden hionta karhunkielellä – Puupintojen siloitus karhunkielellä ennen petsausta – Ylimääräisen kalkkipastan poista minen karhunkielellä 3-4 Hiontatyöt Säätöpyörän pykälä – Petsattujen pintojen välihionta – Maalaamattomien ikkunahuullos ten puhdistus karhunkielellä 2-3 – Petsattujen reunojen hionta – Lämpöplastisten muovien hionta 1-2

8.2 Hiomalautasen vaihto[4a]

Optimaaliset työtulokset saadaan vain al kuperäisillä tarvikkeilla ja kulutusmateri aaleilla. Takuu raukeaa, jos et käytä alkuperäi siä tarvikkeita tai kulutusmateriaaleja. Varoitus! Älä tee mitään rakenteellis ta muutosta koneen avatussa rungossa, kun hiomalautanen on irrotettu. Avaa neljä ruuvia. Ota hiomalautanen alakautta pois. Kiinnitä uusi hiomalautanen. Kiristä neljä ruuvia käsitiukkuuteen (2,5Nm). Hiomalautasen kovuusluokka Hiomakone voidaan varustaa erikovuisilla hio malautasilla työstettävän pinnan mukaan. Pehmeä: Yleiskäyttöinen lautanen karkea- ja hienohiontaan, tasaisille ja kaareville pinnoille. Erittäin pehmeä: Muoto-osien, kaarien, pyöris tysten hienohionta. Älä käytä kulmien hiontaan!

8.3 Hiomatarvikkeiden kiinnitys

StickFix:llä[4b] StickFix-hiomalautaselle voidaan kiinnittää no peasti ja helposti sille sopivat StickFix-hioma paperit ja StickFix-karhunkielet. ► Paina tarrakiinnitteinen hiomatarvike hio malautaselle. Stickfix-tarrapinnan kiinnitystehon heike tessä hiomalautasen tarvikkeet - varsin kin kun laikka ei ole työstettävää pintaa vasten - voivat irrota hiomalautasesta ja aiheuttaa ta paturmia. Vaihda hiomalautanen!

VAROITUS Pöly aiheuttaa vaaraa terveydelle ► Pöly voi olla terveydelle haitallista. Älä sen vuoksi missään tapauksessa työskentele il man imuria. ► Noudata terveydelle vaarallisen pölyn imu roinnissa aina maakohtaisia määräyksiä. Suomi 60Pölynpoisto Longlife-pölypussiin Hiomakoneissa on vakiona oma pölynpoisto. Hiomapöly imetään hiomatallan imuaukkojen kautta pölypussiin. Pölypussiin [5]asennus Napsauta pölypussi kiinni hiomakoneeseen. Jos imuteho vähenee, tyhjennä pölypussi. Paina pölypussin irrotuspainikkeita yhteen. Ota pölypussi takakautta pois. Avaa pölypussin luukku. Tyhjennä pölypussi roskiin. Imurointi Festool-järjestelmäimurilla Kun haluat välttää pölypussin toistuvan tyh jentämisen pitkäkestoisissa töissä, voit kytkeä poistoimuliitäntään[1-5] Festool-järjestelmäi murin, jonka imuletkun halkaisija on27mm . Käynnistysautomatiikka kytkee järjestel mäimurin automaattisesti päälle, kun hiomakone käynnistetään. Käynnistysauto matiikka toimii vain verkkovirtasovittimen tai parikytketyn Bluetooth

akun yhtey dessä. Jos käytät sähkötyökalua akulla järjestel mäimurin kanssa, akun käyntiaika lyhe nee. Imutehon vähentäminen pienentää tätä vaikutusta. Suurella imuteholla sähkötyökalun oh jauskäyttäytyminen voi huonontua. Imute hon vähentäminen pienentää tätä vaiku tusta. Suositus: Käytä antistaattista imuletkua! Siten voit vähentää staattisen sähkön varautumista.

8.5 Reunasuojain (Protector)[6]

Reunasuojain[1-9] estää hiomalautasen ympä rysreunaa koskettamasta pintaan (esim. hiot taessa seinän tai ikkunan vieritse). Näin välte tään vauriot ja koneen takaiskut. Työnnä reunasuojain hiomakoneen uraan. Lukitse reunasuojaimen molemmat päädyt paikoilleen oikealla ja vasemmalla. Irrota reunasuojaimen molemmat päädyt. Vedä reunasuojain etukautta pois. 9 Työskentely koneella

VAROITUS Loukkaantumisvaara ► Kiinnitä työstettävä kappale aina siten, että se ei pääse liikkumaan työstön aikana. Noudata seuraavia ohjeita: – Älä ylikuormita konetta painamalla sitä liian kovaa! Saavutat parhaan hiontatulok sen, kun painat konetta vain kevyesti pintaa vasten. Hiontateho ja -laatu riippuvat oleel lisesti oikean hiomatarvikkeen valinnasta. – Ohjaa hiomakonetta turvallisesti pitämällä kädellä tukevasti kiinni kädensijasta[1-10]. – Lautasen vaahtomuovi haurastuu vanhe tessaan. Ennen kuin aloitat työn, tarkista lautasen vaahtomuovin kuluneisuus.

9.1 Varoitussignaalit

Kone sammuu ja piippaa: ► Sammuta kone. Akku on tyhjä. ► Vaihda akku. Kone sammuu piippaamatta: Kone on ylikuumentunut tai sitä on ylikuormi tettu. ► Sammuta kone 30 sekunnin ajaksi. ► Kuormita konetta vähemmän. Jos kone ei kiihdy tämän jälkeen huippunopeu teen, anna koneen jäähtyä. 10 Huolto ja hoito

VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota akku tai verkkoadapteri sähkötyöka lusta, ennen kuin alat tehdä huolto- ja kun nossapitotöitä! ► Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin kotelon avaamista, ovat sallittuja vain valtuutetussa huoltokorjaamossa. Anna vain valmistajan tai valtuute tun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huolto pisteen voit katsoa nettiosoitteesta: www.festool.fi/huolto Käytä vain alkuperäisiä Festool- varaosia! Tuotenumerot voit kat soa nettiosoitteesta: www.festool.fi/ huolto EKAT

Suomi 61Ilmankierron varmistamiseksi moottorin kote lon jäähdytysilmarakojen täytyy olla aina vapai ta ja puhtaita. Jos teho heikkenee tai tärinä kasvaa, puhalla jäähdytysaukot puhtaaksi. ► Pidä sähkötyökalun, latauslaitteen ja akun liitäntäkoskettimet puhtaina. Noudata akun mukana toimitettuja akun huoltoa, kunnossapitoa, hävitystä ja kulje tusta koskevia ohjeita!

10.1 Poistoimukanavien puhdistus

Suosittelemme puhdistamaan noin kerran vii kossa (erityisesti keinohartsitasoitteen hion nassa, märkähionnassa tai kipsin yhteydessä) koneen poistoimukanavat pienellä ja litteällä harjalla tai kangasliinalla.

10.2 Hiomalautasen ja lautasjarrun

huoltaminen Kumimansetti[1-7] hankaa hiomalautas ta[1-8] ja estää hiomalautasen hallitsemat toman kiihtymisen. Upotettujen metallitappien ansiosta lautasjarru on lähestulkoon kuluma ton. Hiomalautanen voi kuitenkin kulua. Jos jarrutusteho heikkenee, tarkista ensin hio malautasen kuluneisuus ja tarvittaessa vaihda se. Korvaa vaurioitunut kumimansettiuudella. 11 Lisävarusteet ja tarvikkeet Käytä vain Festoolin alkuperäisiä hioma- ja kiil lotuslautasia. Huonolaatuisten hioma- ja kiil lotuslautasten käyttö saattaa aiheuttaa voima kasta epätasapainoa, joka huonontaa työtulok sen laatua ja lisää koneen kulumista. Lisätarvikkeiden ja työkalujen tilausnumerot löydät nettiosoitteesta www.festool.fi. 12 Ympäristö Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Käytöstä poistettuja sähkö- ja elektroniikkalait teita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästä vään kierrätykseen. Kohdassa www.festool.fi/recycling on tietoja asianmukaisen hävittämisen takaavista keräys pisteistä. Teave REACH kohta: www.festool.fi/reach 13 Yleisiä ohjeita

13.1 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältää sirun, joka tallentaa au tomaattisesti kone- ja käyttötiedot. Tallenne tuista tiedoista ei voi päätellä suoraan henkilöl lisyyttä. Tiedot voidaan lukea erikoislaitteilla ilman kos ketusta. Festool käyttää näitä tietoja yksin omaan sähkötyökalun vianmääritykseen, kor jaus- ja takuutöihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä tätä pidemmälle ilman asiakkaan erikseen an tamaa lupaa.

Tavaramerkki Bluetooth
