NÁVOD K OBSLUZE ETSC 125 3 0 ISet FESTOOL
CS Prohlášení o shodě EU. Prohlašujeme s veškerou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní dokumenty:

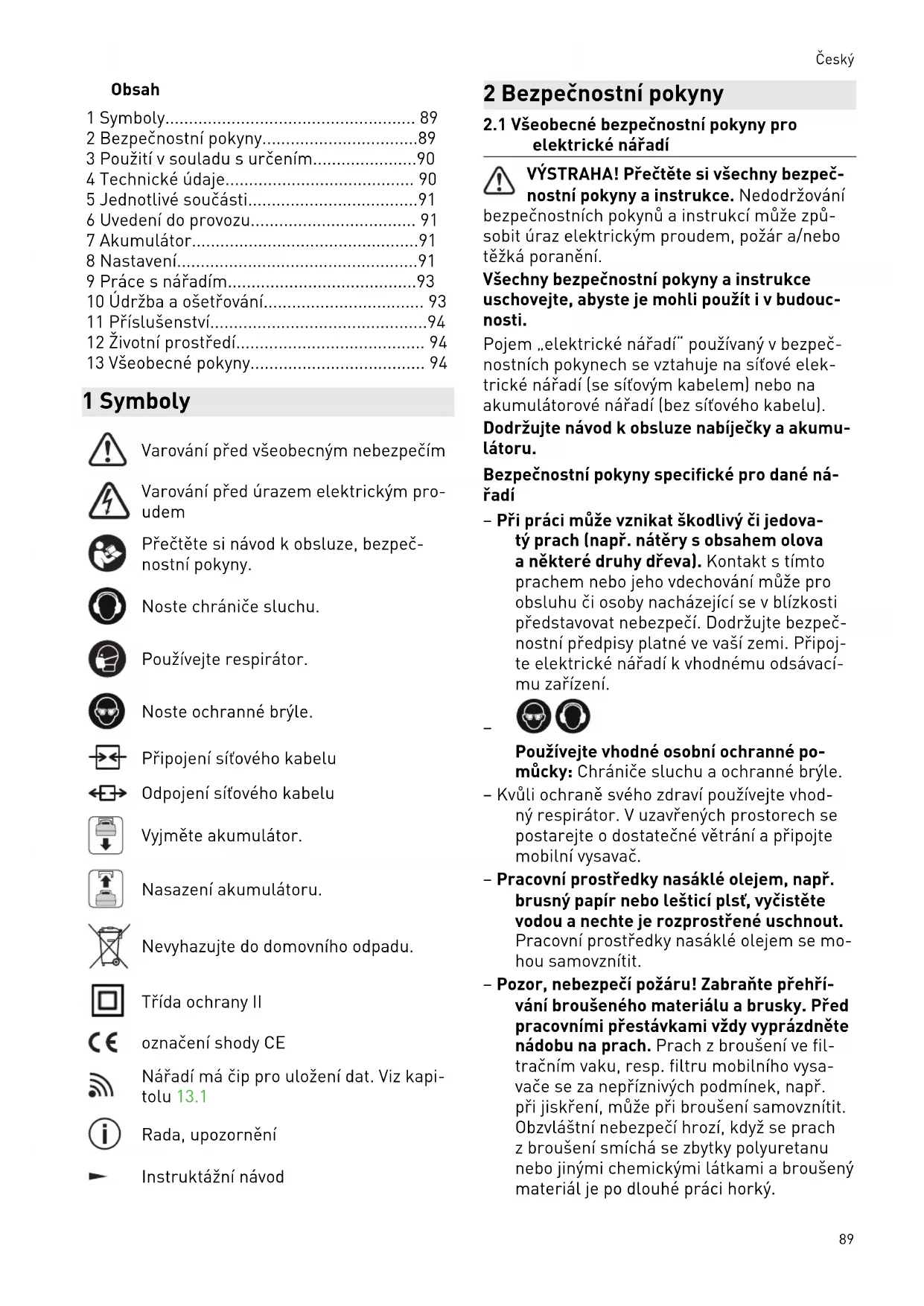

1 Symboly....89
2 Bezpečnostní pokyny....89
3 Použití v souladu s určením....90
4 Technické údaje.... 90
5 Jednotlivé součásti....91
6 Uvedení do provozu.... 91
7 Akumulátor....91
8 Nastavení....91
9 Práce s nářadím....93
10 Údržba a ošetřování.... 93
11 Příslušenství....94
12 Životní prostředí.... 94
13 Všeobecné pokyny.... 94
1 Symboly
Varování před všeobecným nebezpečím
Varování před úrazem elektrickým pro- udem
Přečtěte si návod k obsluze, bezpečnostní pokyny.
Noste chrániče sluchu.
Používejte respirátor.
Noste ochranné brýle.
Připojení síťového kabelu
Odpojení síťového kabelu
Vyjměte akumulátor.
Nasazení akumulátoru.
Nevyhazujte do domovního odpadu.
Třída ochrany II
označení shody CE
Nářadí má čip pro uložení dat. Viz kapitolu 13.1
Rada, upozornění
Instruktážní návod
2 Bezpečnostní pokyny
2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování
bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.
Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.
Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na síťové elektrické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).
Dodržujte návod k obsluze nabíječky a akumulátoru.
Bezpečnostní pokyny specifické pro dané nářadí
- Při práci může vznikat škodlivý či jedovatý prach (např. nátěry s obsahem olova a některé druhy dřeva). Kontakt s tímto prachem nebo jeho vdechování může pro obsluhu či osoby nacházející se v blízkosti představovat nebezpečí. Dodržujte bezpečnostní předpisy platné ve vaší zemi. Připojte elektrické nářadí k vhodnému odsávacímu zařízení.
Používejte vhodné osobní ochranné po- můcky: Chrániče sluchu a ochranné brýle.
- Kvůli ochraně svého zdraví používejte vhodný respirátor. V uzavřených prostorech se postarejte o dostatečné větrání a připojte mobilní vysavač.
– Pracovní prostředky nasáklé olejem, např. brusný papír nebo lešticí plst, vyčistěte vodou a nechte je rozprostřené uschnout. Pracovní prostředky nasáklé olejem se mohou samovznítit.
- Pozor, nebezpečí požáru! Zabraňte přehřívání broušeného materiálu a brusky. Před pracovními přestávkami vždy vyprázdněte nádobu na prach. Prach z broušení ve filtračním vaku, resp. filtru mobilního vysavače se za nepříznivých podmínek, např. při jiskření, může při broušení samovznítit. Obzvláštní nebezpečí hrozí, když se prach z broušení smíchá se zbytky polyuretanu nebo jinými chemickými látkami a broušený materiál je po dlouhé práci horký.
Český
- Po pádu zkontrolujte elektrické nářadí a brusný talíř, zda nejsou poškozené. Pro důkladnou kontrolu brusný talíř demon-tujte. Poškozené díly nechte před použitím opravit. Prasklé brusné talíře a poškozené nářadí mohou způsobit poranění a nejisté fungování nářadí.
- Při použití vaku na prach Longlife se může tvořit elektrický náboj. S elektrickým nářadím pokud možno vždy používejte antistatickou sací hadici (AS). Drobný elektrický výboj může způsobit krátký okamžik leknutí a narušit vaši pozornost, čímž může dojít k úrazu.
- Sítový adaptér používejte pouze s tímto nářadím.
- Sítový adaptér používejte pouze s originálním kabelem plug it od firmy Festool.
– Pro napájení akumulátorového elektrického nářadí používejte pouze určené akumulátory, a nikoli síťové adaptéry. K nabíjení akumulátorů nepoužívejte nabíječky od jiných výrobců. Používání příslušenství neschváleného výrobcem může vést k úrazu elektrickým proudem a/nebo těžkému po- ranění.
2.2 Smíšený prach s podílem kovu a broušení vlhkých povrchů
U smíšeného prachu s podílem kovu (např. broušení autolaků) a při broušení vlhkých povrchů je z bezpečnostních důvodů nutné dodržovat následující opatření:
- Zapojte nářadí přes proudový chránič (FI, PRCD).
– K nářadí připojte vhodný vysavač. - Stroj pravidelně vysáním zbavujte usazeného prachu v krytu motoru.
- Noste ochranné brýle!
2.3 Hodnoty emisí
Hodnoty zjištěné podle EN 62841 představují typicky:
Při práci vzniká hluk
Poškození sluchu
▶ Používejte chrániče sluchu.
Hodnota vibrací a_h (součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841:
Hodnota emitovaných vibrací a_h=3 m/s^2 (3 osy)
$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$
Uvedené emitované hodnoty (vibrace, hlučnost)
- slouží k porovnání nářadí,
– jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí,
– vztahují se k hlavním druhům použití elektrického nářadí.
UPOZORNĚNÍ
Hodnoty emisí se mohou od uvedených hodnot lišit. Závisí to na použití nářadí a druhu obrobku.
▶ Posud'te skutečné zatížení během celého provozního cyklu.
▶ V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka.
3 Použití v souladu s určením
Brusky jsou určené k broušení dřeva, plastu, kompozitních materiálů, barvy/laku, tmelu a podobných materiálů. Nesmí se brousit kov a materiály obsahující azbest.
U smíšeného prachu s podílem kovu (např. broušení autolaků) a při broušení vlhkých povrchů je z bezpečnostních důvodů nutné dodržovat zvláštní bezpečnostní pokyny (viz kapitolu 2.2).
Kvůli elektrické bezpečnosti nesmí být brusky vlhké a nesmí se používat ve vlhkém prostředí. Brusky se smí používat pouze k broušení za sucha.
Elektrické nářadí je vhodné pro použití s akumulátory Festool konstrukční řady BP stejné napěťové třídy.
4 Technické údaje
Akumulátorová excentrická ETSC 125Li bruska
Napětí 18–20 V
Otáčky (volnoběh) 6000 - 10000
^-1
Brusný zdvih 2,0 mm
Akumulátorová excentrická ETSC 125Li bruska
Brusný talíř D 125 mm
Hmotnost (bez akumulátoru, 1 kg s brusným talířem)
5 Jednotlivé součásti
[1-1] Spínač zap/vyp
[1-2] Tlačítko pro uvolnění akumulátoru
[1-3] Ukazatel kapacity
[1-4] Akumulátor
[1-5] Odsávací hrdlo
[1-7] Gumová manžeta
[1-8] Brusný talíř
[1-9] Chránič hran (Protector)
[1-10] Rukojeť (izolované plochy pro uchopení)
[1-11] Sítový adaptér s přípojkou plug it*
[1-12] Kabel plug it*
[1-13] Vak na prach Longlife
* Není součástí dodávky u všech variant Uvedené obrázky se nacházejí na začátku návo- du k použití.
6 Uvedení do provozu
6.1 Zapnutí/vypnutí
Spínač [1-1] slouží k zapínání a vypínání (l = zapnuto, 0 = vypnuto).
① Když je akumulátor vybitý, při výpadku pro-udu nebo vytáhnutí síťové zástrčky ze zá- suvky ihned nastavte spínač ZAP/VYP do polohy vypnuto. Zabráníte tak nekontrolo- vanému opětovnému spuštění.
7 Akumulátor
Před nasazením akumulátoru zkontrolujte, zda je rozhraní akumulátoru čisté. Znečištěné rozhraní akumulátoru může zabránit správnému kontaktu a způsobit poškození kontaktů.
Nesprávný kontakt může způsobit přehřátí a poškození nářadí.
[2b] Vyjměte akumulátor.
[2a] click Nasadte akumulátor tak, aby zaskočil.
① Další informace k nabíječce a akumulátoru s ukazatelem kapacity najdete v návodech k obsluze nabíječky a akumulátoru.
7.1 Sítový adaptér
VAROVÁNÍ
Nepřípustné napětí nebo nepřípustná frekvence!
Nebezpečí úrazu
- Sítové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku.
▶ V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V / 60 Hz.
Sítový adaptér (zčásti součástí příslušenství) umožňuje používání akumulátorové brusky jako brusky se síťovým napájením, a je tak zaručena možnost variability napájení nářadí. V kombinaci se síťovým adaptérem je možné používat automatické zapínání a vypínání mobilního vysavače.
i U starších mobilních vysavačů se případně může stávat, že se z důvodu malého příkonu nářadí automatické zapínání a vypínání aktivuje až při zatížení, nikoli při volnoběhu.
▶ Nasad'te sítový adaptér [3a]
▶ Spojte síťový adaptér s kabelem plug it [3b]
▶ Odpojte sítový adaptér [3c]
▶ Odpojte síťový adaptér od kabelu plug it [3d]
UPOZORNĚNÍ
Zahřívání přípojky plug it při nedokonale za- jištěném bajonetovém uzávěru
Nebezpečí popálení
- Před zapnutím elektrického nářadí zkontrolujte, zda je bajonetový uzávěr na síto-vém kabelu úplně zavřený a zajištěný.
8 Nastavení
VAROVÁNÍ
Nebezpečí poranění
▶ Před veškerými pracemi na elektrickém nářadí z něj vyjměte akumulátor.
8.1 Elektronika
Pozvolný rozběh
Elektronicky regulovaný rozběh zajišťuje klidný rozběh elektrického nářadí.
Tepelná pojistka
Aby nedocházelo k přehřátí motoru, je při příliš vysoké teplotě motoru omezen příkon (např. při příliš velkém tlaku během práce). Pokud teplota nadále stoupá, elektrické nářadí se vypne. Znovu ho lze zapnout až po vychladnutí motoru.
Konstantní otáčky
Předvolené otáčky motoru jsou elektronicky udržovány na konstantní hodnotě. Tím je při správném použití (přiměřeném přítlaku) dosaženo konstantní rychlosti broušení.
Nastavení otáček
Otáčky lze nastavovat pomocí kolečka [1-6] od 6000 do 10000 min ^-1 .
Při broušení doporučujeme následující nastavení kolečka [1-6]:
Druhy broušení Stupeň
| – Broušení s max. úběrem– Obrušování starých barev– Broušení dřeva a dýhy před lako-váním– Mezibroušení laku na plochách | 5–6 |
| – Broušení slabé vrstvy podkladové-ho laku– Broušení dřeva brusným rounem– Srážení hran na dřevěných dílech– Vyhlazování dřevěných ploch opa-třených základním nátěrem | 4–5 |
| – Broušení hran z masivního dřeva a dýhovaných hran– Broušení polodrážek oken a dveří– Mezibroušení hran při lakování– Obrušování oken z přírodního dře-va brusným rounem– Vyhlazování dřevěných povrchů brusným rounem před mořením– Obrušování nebo odstraňování přebytečné vápenné pasty brus-ným rounem | 3–4 |
| – Mezibroušení laku na mořených plochách– Čištění polodrážek oken z přírod-ního dřeva brusným rounem | 2–3 |
| – Broušení mořených hran– Broušení termoplastů | 1–2 |
8.2 Výměna brusného talíře [4a]
Optimálního pracovního výsledku lze do- sáhnout pouze s originálním příslušen- stvím a spotřebním materiálem. Pokud se ne- používá originální příslušenství nebo spotřební materiál, zaniká nárok na záruku.
Výstraha! Neprovádějte žádné konstrukční změny uvnitř nářadí, když je odmontovaný brusný talíř.
① Povolte čtyři šrouby.
② Sejměte brusný talíř směrem dolů.
③ Nasad'te nový brusný talíř.
④ Ručně (2,5 Nm) utáhněte čtyři šrouby.
Stupeň tvrdost brusného talíře
Podle broušeného povrchu lze u nářadí použít různě tvrdé brusné talíře.
Měkký: univerzální hrubé a jemné broušení, pro rovné a klenuté plochy.
Super měkký: jemné broušení tvarových dílů, vyklenutí, zaoblení. Nepoužívejte na hranách!
8.3 Upevnění příslušenství pro broušení se StickFix [4b]
Na brusný talíř StickFix lze rychle a snad-no upevnit odpovídající brusné papíry StickFix a brusná rouna StickFix.
- Samopřilnavé brusné příslušenství přitlačte na brusný talíř.
Při zhoršující se přilnavosti vrstvy Stickfix se může příslušenství pro brusný talíř – zejména když nářadí běží a není v záběru – od brusného talíře oddělit a způsobit poranění.
Brusný talíř vyměňte!
8.4 Odsávání
VAROVÁNÍ
Ohrožení zdraví působením prachu
- Prach může být zdraví škodlivý. Nikdy proto nepracujte bez odsávání.
- Při odsávání zdraví škodlivého prachu vždy dodržujte národní předpisy.
Integrované odsávání s vakem na prach Long-life
Brusky jsou sériově vybavené integrovaným odsáváním. Prach z broušení se odsává odsávacími otvory v brusné desce a zachycuje se ve vaku na prach.
Montáž vaku na prach [5]
① Připojte k nářadí vak na prach tak, aby za-skočil.
![FESTOOL ETSC 125 3 0 ISet - Montáž vaku na prach [5] - 1](/content/2026/04/609751/images/8a798307d1559f0cd56ae274819f65f923bc680b2f60753020d5ea3ae138a2c1.jpg)
Jakmile klesne výkon při odsávání, vak na n vyprázdněte.
① Stiskněte k sobě ovládací prvky na vaku na prach.
② Sejměte vak na prach směrem dozadu.
③ Otevřete kryt vaku na prach.
④ Vak na prach vyprázdněte a odpad zlikvidujte.
Odsávání pomocí mobilního vysavače Festool
Aby se zabránilo častému vyprazdňování vaku na prach při delší práci s elektrickým nářa-dím, lze k odsávacímu hrdlu [1-5] připojit mobilní vysavač Festool o průměru odsávací hadice 27 mm.
i Spouštěcí automatika zapne mobilní vysavač automaticky se zapnutím brusky. Spouštěcí automatika funguje pouze ve spojení se síťovým adaptérem nebo při spojení s akumulátorem Bluetooth®.
① Pokud se elektrické nářadí v akumulátorovém provozu používá v kombinaci s mobilním vysavačem, zkracuje se doba chodu na nabití akumulátoru. Tento jev lze omezit snížením výkonu odsávání.
Při vysokém sacím výkonu se může zhoršit vedení elektrického nářadí. Tento jev lze omezit snížením výkonu odsávání.
Doporučení: Používejte antistatickou odsávací hadici! Tak lze redukovat nabíjení statickou elektrinou.
8.5 Chranič hran (Protector) [6]
Chránič hran [1-9] ve velké míře zbraňuje to- mu, aby se brusný talíř svou obvodovou stranou dotýkal plochy (např. při broušení podél zdi ne- bo okna), a docházelo tak ke zpětnému rázu nářadí, resp. poškození.
① Nasadte chránič hran do drážky nářadí.
② Oba konce chrániče hran vpravo a vlevo musí zaskočit.
③ Uvolněte oba konce chrániče hran.
④ Stáhněte chránič hran dopředu.
9 Práce s nářadím
VAROVÁNÍ
Nebezpečí poranění
Obrobek upevněte vždy tak, aby se při opracovávání nemohl pohybovat.
Dodržujte následující pokyny:
- Nepřetěžujte nářadí přílišným přitlačováním! Nejlepšího výsledku broušení dosáhnete, když budete pracovat s mírným přítlakem. Brusný výkon a kvalita závisí z velké míry na volbě správného brusného prostředku.
- Pro bezpečné vedení držte nářadí jednou rukou na rukojeti [1-10].
- Pěna talíře stárnutím křehne. Před zahájením práce zkontrolujte opotřebení pěny talíře.
9.1 Výstražné signály
Stroj se vypne a vydá tón (pípnutí):
▶ Vypněte stroj.
Akumulátor je vybitý.
▶ Vyměňte akumulátor.
Stroj se vypne a nevydá tón:
Nářadí je přehřáté nebo došlo k jeho přetížení.
▶ Vypněte stroj na 30 sekund.
▶ Snižte zatížení nářadí.
Když poté nelze dosáhnout běžných otáček stroje, ponechte stroj vychladnout.
10 Údržba a ošetřování
VAROVÁNÍ
Nebezpečí poranění, zásah elektrickým pro- udem
▶ Před veškerou údržbou a ošetřováním vždy od elektrického nářadí odpojte akumulátor nebo síťový adaptér!
▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.
Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby
Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby
Pro zajištění cirkulace vzduchu musí být chladicí otvory udržovány stále volné a čisté.
Při poklesu výkonu nebo vyšší vibracích profoukněte a vyčistěte větrací otvory.
▶ Připojovací kontakty elektrického nářadí, nabíječky a akumulátory udržujte čisté.
Ohledně údržby, ošetřování, likvidace a přepravy akumulátoru se řídte pokyny,
které jsou přiložené k akumulátoru!
10.1 Čištění odsávacích kanálků
Doporučujeme přibližně jednou týdně (zejména při broušení tmelů se syntetickou pryskyřicí, při broušení vlhkých materiálu a sádry) čistit odsávací kanálky nářadí malým plochým štětečkem nebo hadrem.
10.2 Údržba brusného talíře a brzdy talíře
Gumová manžeta [1-7] dosedá na brusný talíř [1-8] a brání nekontrolovanému roztočení brusného talíře do vysokých otáček. Díky použitým kovovým čepům brzda talíře téměř nepodléhá opotřebení. Brusný talíř se ale může opotřebit. Při klesajícím brzdném výkonu nejprve zkontrolujte, zda není opotřebený brusný talíř, a v případě potřeby ho vyměňte. Poškozenou gumovou manžetu vyměňte.
11 Příslušenství
Používejte jen originální brusné a lešticí talíře Festool. Použitím méně kvalitních lešticích a brusných talířů může dojít k výraznému házení, na základě kterého se zhorší kvalita pracovních výsledků a zvýší se opotřebení nářadí.
Objednací čísla příslušenství a nářadí najdete na www.festool.cz.
12 Životní prostředí
Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné vnitrostátní předpisy.
Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.
Informace o sběrných místech pro řádnou likvidaci najdete na www.festool.cz/recycling.
Informace k REACH: www.festool.cz/reach
13 Všeobecné pokyny
13.1 Informace k ochraně údajů
Elektrické nářadí obsahuje čip pro automatické uložení údajů o nářadí a provozních údajů. Z uložených údajů nelze vyvozovat žádnou přímou souvislost s určitými osobami.
Údaje lze bezkontaktně načíst pomocí speciálních zařízení a společnost Festool je používá výhradně pro diagnostiku závad, provádění oprav
a vyřizování záruky a dále pro zlepšování kvality, resp. další vývoj elektrického nářadí. Tyto údaje nejsou – bez výslovného souhlasu zákazníka – využívány nad tento rámec.
13.2 Bluetooth®
Značka Bluetooth® a loga jsou registrované značky společnosti Bluetooth SIG, Inc. a v rámci licence je používá společnost TTS Tooltechnic Systems AG & Co. KG a tedy Festool.
