ETSC 125 3 0 ISet - Lijadora FESTOOL - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO ETSC 125 3 0 ISet FESTOOL

Declaración UE de conformidad. Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas de la UE y que se han tomado como base las siguientes normas o documentos normativos:

• et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence par TTS Tooltech nic SystemsAG & Co.KG et donc par Festool GmbH. Français 29Índice de contenidos 1 Símbolos p. 30
• 2 Indicaciones de seguridad p. 30
• 3 Uso conforme a lo previsto p. 31
• 4 Datos técnicos p. 32
• 5 Componentes p. 32
• 6 Puesta en servicio p. 32
• 7 Batería p. 32
• 8 Ajustes p. 33
• 9 Trabajo con la máquina p. 34
• 10 Mantenimiento y cuidado p. 35
• 11 Accesorios p. 35
• 12 Medio ambiente p. 35

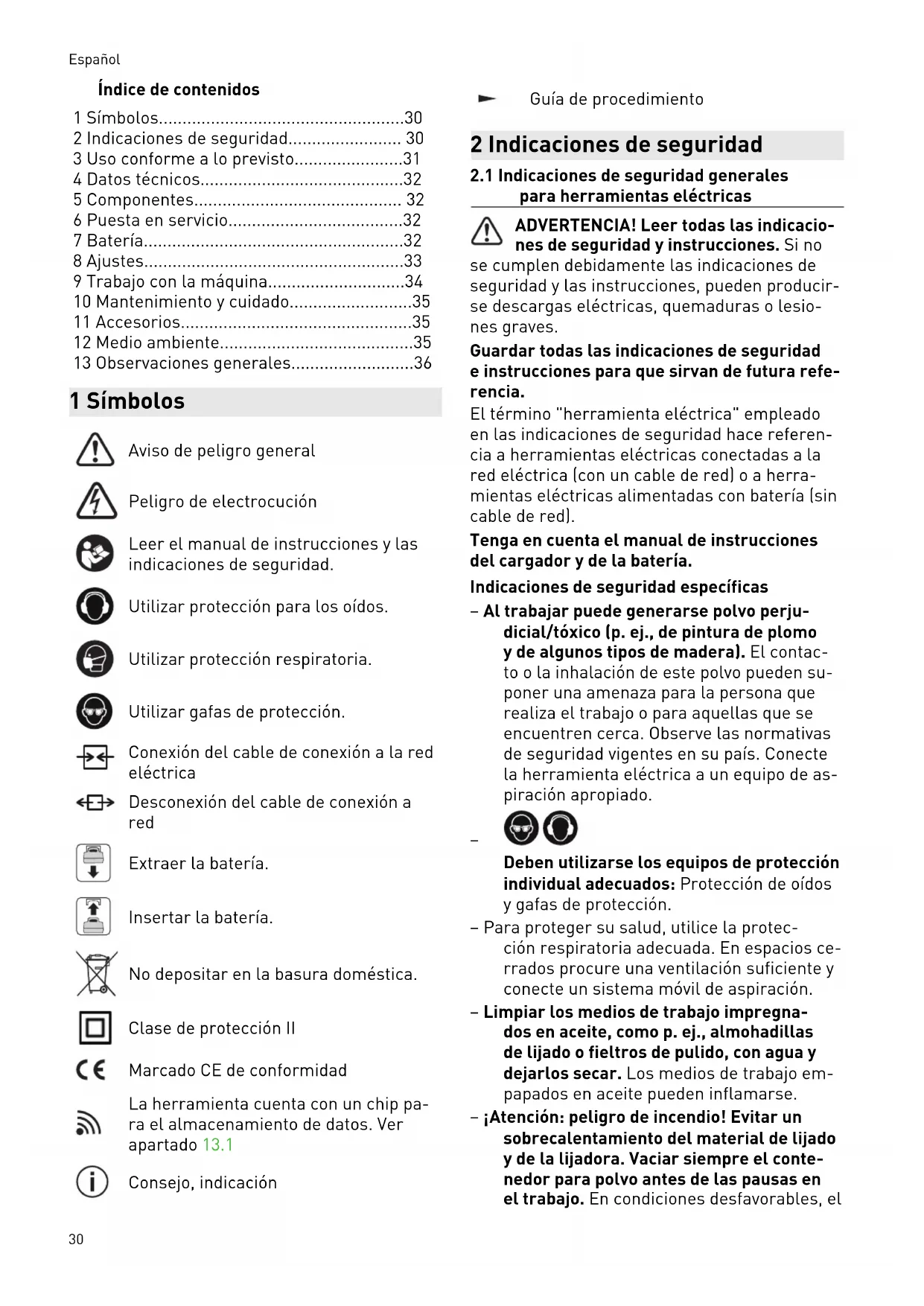

• 13 Observaciones generales 1 Símbolos Aviso de peligro general Peligro de electrocución Leer el manual de instrucciones y las indicaciones de seguridad. Utilizar protección para los oídos. Utilizar protección respiratoria. Utilizar gafas de protección. Conexión del cable de conexión a la red eléctrica Desconexión del cable de conexión a red Extraer la batería. Insertar la batería. No depositar en la basura doméstica. Clase de protección II Marcado CE de conformidad La herramienta cuenta con un chip pa ra el almacenamiento de datos. Ver apartado13.1 Consejo, indicación Guía de procedimiento 2 Indicaciones de seguridad p. 36

2.1 Indicaciones de seguridad generales

para herramientas eléctricas ADVERTENCIA! Leer todas las indicacio nes de seguridad y instrucciones. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir se descargas eléctricas, quemaduras o lesio nes graves. Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura refe rencia. El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referen cia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herra mientas eléctricas alimentadas con batería (sin cable de red). Tenga en cuenta el manual de instrucciones del cargador y de la batería. Indicaciones de seguridad específicas – Al trabajar puede generarse polvo perju dicial/tóxico (p. ej., de pintura de plomo y de algunos tipos de madera). El contac to o la inhalación de este polvo pueden su poner una amenaza para la persona que realiza el trabajo o para aquellas que se encuentren cerca. Observe las normativas de seguridad vigentes en su país. Conecte la herramienta eléctrica a un equipo de as piración apropiado.

Deben utilizarse los equipos de protección individual adecuados: Protección de oídos y gafas de protección. – Para proteger su salud, utilice la protec ción respiratoria adecuada. En espacios ce rrados procure una ventilación suficiente y conecte un sistema móvil de aspiración. – Limpiar los medios de trabajo impregna dos en aceite, como p. ej., almohadillas de lijado o fieltros de pulido, con agua y dejarlos secar. Los medios de trabajo em papados en aceite pueden inflamarse. – ¡Atención: peligro de incendio! Evitar un sobrecalentamiento del material de lijado y de la lijadora. Vaciar siempre el conte nedor para polvo antes de las pausas en el trabajo. En condiciones desfavorables, el Español 30polvo resultante del lijado acumulado en la bolsa filtrante o en el filtro del sistema mó vil de aspiración puede inflamarse, p. ej., si se proyectan chispas al lijar. Se puede producir una situación especialmente peli grosa si el polvo resultante del lijado se mezcla con restos de pintura o poliuretano, o bien con otras sustancias químicas, y el material de lijado está caliente después de un trabajo prolongado. – Tras la caída, comprobar si se han dañado la herramienta eléctrica y el plato lijador. Desmontar el plato lijador para realizar una comprobación exacta. Solicitar la re paración de las piezas deterioradas antes de usar la herramienta. El plato lijador ro to y las herramientas dañadas pueden pro vocar lesiones e incertidumbre al utilizar la máquina. – El uso de la bolsa de polvo Longlife puede provocar posibles cargas eléctricas. Utili zar siempre que sea posible un tubo flexi ble de aspiración antiestático (AS) con la herramienta eléctrica. Una descarga eléc trica leve puede causar momentáneamente un susto y perturbar la atención, lo cual puede desembocar en un accidente. – Utilice el adaptador de red exclusivamente con esta máquina. – Utilice el adaptador de red exclusivamente con un cable plug it original de Festool. – Utilizar únicamente las baterías indicadas y nunca una fuente de alimentación con la herramienta eléctrica a batería. No uti lizar cargadores de otro fabricante para cargar la batería. El uso de accesorios no previstos por el fabricante puede provocar una descarga eléctrica o accidentes graves.

2.2 Polvos mezclados que contienen metal

y lijado de superficies húmedas Cuando se genera polvo mezclado que contiene metal (p. ej., lijado de pintura en auto moción) y al lijar superficies húmedas se deben seguir las siguientes medidas por motivos de seguridad: – Preconectar un interruptor diferencial (FI, PRCD). – Conectar la máquina a un aparato de aspi ración apropiado. – Limpiar regularmente la máquina aspiran do el polvo que se acumula en la carcasa del motor de la máquina.

Utilizar gafas de protección.

Los valores típicos obtenidos de acuerdo con la norma EN62841 son: Nivel de intensidad sonora L

ATENCIÓN Ruido producido durante el trabajo Daños en los oídos ► Utilizar protección de oídos. Valor de emisión de vibraciones en a

(suma vectorial de tres direcciones) e incertidumbre K determinada según EN62841: Valor de emisión de las vibracio nes (triaxial)

Las emisiones especificadas (vibración, ruido) – sirven para comparar máquinas, – son adecuadas para una evaluación provi sional de los valores de vibración y ruido en funcionamiento – y representan las aplicaciones principales de la herramienta eléctrica.

ATENCIÓN Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado. ► Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento. ► Dependiendo de la carga real, deberán de terminarse medidas de seguridad adecua das para proteger al usuario. 3 Uso conforme a lo previsto Conforme a las especificaciones, las lijado ras están diseñadas para lijar madera, plásti co, materiales compuestos, pintura/barniz, em plaste y materiales similares. Se prohíbe su uso para mecanizar metales y materiales que contengan amianto. Cuando se genera polvo mezclado que contiene metal (p. ej., lijado de pintura en automoción) y al lijar superficies húmedas se deben tener Español 31en cuenta algunas indicaciones especiales de seguridad (véase el capítulo2.2). Por motivos de seguridad eléctrica, no está permitido mojar las lijadoras ni utilizarlas en entornos húmedos. Las lijadoras únicamente se deben emplear para el lijado en seco. La herramienta eléctrica es apta para el uso con las baterías Festool de la serie BP de la misma clase de tensión. 4 Datos técnicos Lijadora excéntrica de bate ría ETSC 125Li Tensión 18-20V Número de revoluciones (marcha en vacío) 6000 - 10000 r.p.m. Órbita 2,0 mm Plato lijador D 125 mm Peso (sin batería, con plato lijador) 1 kg 5 Componentes [1-1] Interruptor de conexión y descone xión [1-2] Tecla para aflojar la batería [1-3] Indicación de capacidad [1-4] Batería [1-5] Racor de aspiración [1-6] Regulación del número de revolucio nes [1-7] Manguito de goma [1-8] Plato lijador [1-9] Protección de cantos (Protector) [1-10] Empuñadura (superficies de agarre con aislamiento) [1-11] Adaptador de red con conexión plug it* [1-12] Cable plug it* [1-13] Saco para polvo Longlife

• no para todas las variantes de la dotación de suministro Las figuras indicadas se encuentran al principio del manual de instrucciones. 6 Puesta en servicio

6.1 Conexión y desconexión

El interruptor[1-1] sirve como interruptor de conexión y desconexión (I = CONECTADO, 0 = DESCONECTADO). Si la batería está vacía, en caso de corte de corriente o al retirar el enchufe, situar de inmediato el interruptor de conexión en la posición de desconexión. Esto impide que la máquina se pueda poner de nuevo en marcha de manera descontrolada. 7 Batería Antes de colocar la batería, comprobar que la conexión de la batería esté limpia. La suciedad en la conexión de la batería puede impedir el contacto correcto y dañar los contactos. El contacto defectuoso puede ocasionar el so brecalentamiento y daños en la herramienta. [2b] Extraer la batería. [2a]

lick Colocar la batería, hasta que encaje. Hallará más información sobre el carga dor y la batería con indicación de la capa cidad en el manual de instrucciones del cargador y de la batería.

ADVERTENCIA Tensión o frecuencia no permitida Peligro de caída ► La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo. ► En Norteamérica sólo las máquinas Fes tool pueden utilizarse con una tensión de 120 V/60 Hz El adaptador de red (accesorio parcial) permite utilizar la lijadora de batería como lijadora de conexión a la red, de modo que el suministro de corriente está garantizado de manera variable. El sistema automático de conexión y descone xión del aspirador se puede usar en combina ción con el adaptador de red. En los aspiradores antiguos, el sistema automático de conexión y desconexión pa ra reducir el consumo de potencia solo se activa si es necesario por la carga y no por la marcha en vací Español 32► Insertar el adaptador de red[3a] ► Conectar el adaptador de red con el cable plug it[3b] ► Soltar el adaptador de red[3c] ► Retirar el adaptador de red del cable plug it[3d]

ATENCIÓN Calentamiento de la conexión plugit porque el cierre de bayoneta no está completamente blo-queado Peligro de quemaduras ► Antes de conectar la herramienta eléctrica, ase-gurarse de que el cierre de bayoneta del cable de conexión a la red eléctrica es té completamente cerrado y bloqueado. 8 Ajustes

ADVERTENCIA Peligro de lesiones ► Antes de llevar a cabo cualquier trabajo en la herramienta eléctrica, retirar de esta la batería.

8.1 Sistema electrónico

Arranque suave El arranque suave regulado electrónicamente garantiza un arranque sin sacudidas de la he rramienta eléctrica. Protector contra sobretemperatura Para evitar un sobrecalentamiento del motor, el consumo de potencia se limita cuando la temperatura del motor es demasiado alta (p. ej., cuando la presión es demasiado alta duran te el trabajo). En caso de que la temperatura siga aumentando, la herramienta eléctrica se desconecta. Solo puede volverse a conectar una vez enfriado el motor. Número de revoluciones constante El número preseleccionado de revoluciones del motor se mantiene constante gracias a un sis tema electrónico. De esta manera se alcanza una velocidad de lijado constante si la herra mienta se utiliza conforme a las especificacio nes (fuerza de aplicación adecuada). Regular el número de revoluciones Con la rueda de ajuste[1-6] se puede variar el número de revoluciones entre 6000 r.p.m. y 10000 r.p.m. Para los trabajos de lijado recomendamos si tuar la rueda de ajuste[1-6] en las posiciones siguientes: Trabajos de lijado Nivel de la rueda de ajuste – Lijado con la máxima abrasión – Lijado de pinturas antiguas – Lijado de madera y enchapado antes del barnizado – Lijado intermedio de barniz en super ficies 5-6 – Lijado de aplicaciones finas de masi lla tapaporos – Lijado de madera con vellón de lijar – Achaflanado en piezas de madera – Alisado de superficies de madera im primadas 4-5 – Lijado de cantos de madera maciza y enchapada – Lijado en el renvalso de ventanas y puertas – Lijado intermedio de barniz en cantos – Rectificado de ventanas de madera natural con vellón de lijar – Alisado de superficies de madera con vellón de lijar antes del barnizado – Eliminación o despegado de cal en pasta sobrante con vellón de lijar 3-4 – Lijado intermedio de barniz en super ficies barnizadas – Limpieza de renvalsos de ventanas de madera natural con vellón de lijar 2-3 – Lijado de cantos barnizados – Lijado de plásticos termoplásticos 1-2

8.2 Cambiar el plato lijador[4a]

Solo se conseguirá un resultado óptimo si se utilizan los accesorios y material de consumo originales. Si no se instalan acceso rios o material de consumo originales, se extin guirá el derecho a la garantía. ¡Advertencia! No efectuar ninguna modi ficación constructiva en el interior abier to de la máquina si el plato lijador está des montado. Aflojar los cuatro tornillos. Extraer el plato lijador hacia abajo. Colocar el plato lijador nuevo. Fijar el plato apretando manualmente los cuatro tornillos (2,5Nm). Español 33Grado de dureza del plato lijador La máquina puede equiparse con platos lijado res de distinta dureza en función de la superfi cie que se desee tratar. Blando: universal para el lijado basto y el lijado fino, para superficies planas y abombadas. Superblando: lijado fino de piezas preforma das, curvaturas y radios. ¡No aplicar en cantos!

8.3 Fijar los accesorios de lijado con

StickFix[4b] El abrasivo StickFix y el vellón de lijar StickFix correspondientes se pueden fijar de forma rápi da y sencilla en el plato lijador StickFix. ► Presionar el accesorio de lijado adhesivo sobre el plato lijador. En la medida que disminuye la adheren cia de la capa StickFix, los accesorios de plato lijador (en especial en funcionamiento no acoplado) pueden soltarse del plato lijador y provocar lesiones. Cambiar el plato lijador.

ADVERTENCIA Consecuencias perjudiciales para la salud a causa del polvo ► El polvo puede ser perjudicial para la sa lud. Por este motivo, no trabaje nunca sin aspiración. ► Durante la aspiración de polvo perjudicial para la salud, respete siempre las norma tivas nacionales. Autoaspiración con el saco para polvo Longlife Las lijadoras vienen equipadas de serie con un sistema de autoaspiración. El polvo de lijado se aspira a través de las aberturas de aspiración de la zapata y se recogen en el saco para polvo. Montaje del saco para polvo[5] Conectar el saco para polvo hasta que se enclave en la máquina. Vaciar el saco para polvo cuando disminu ya el rendimiento de aspiración. Comprimir los elementos de accionamiento del saco para polvo. Extraer el saco para polvo hacia atrás. Abrir la tapa del saco para polvo. Vaciar el saco para polvo y eliminar los resi duos. Aspiración con el sistema móvil de aspiración Festool Para evitar tener que vaciar con frecuencia el saco para polvo en trabajos prolongados con la herramienta eléctrica, en los racores de aspi ración[1-5] puede conectarse un sistema móvil de aspiración Festool con un diámetro de tubo flexible de27mm . El sistema automático de arranque conec ta el sistema móvil de aspiración de ma nera automática cuando se conecta la li jadora. El sistema automático de arran que solo funciona junto con el adaptador de red o emparejándolo con una batería Bluetooth

Si se utiliza la herramienta eléctrica en el modo de batería con un sistema móvil de aspiración, su tiempo de funcionamiento se reduce. Al disminuir el rendimiento de aspiración se reduce también ese efecto. Un alto rendimiento de aspiración puede afectar negativamente al comportamiento de guiado de la herramienta eléctrica. Al disminuir el rendimiento de aspiración se reduce también ese efecto. Recomendación: utilizar tubos flexibles de as piración antiestáticos, pues reducen la carga electrostática.

8.5 Protección de cantos (Protector)[6]

La protección de cantos[1-9] reduce el riesgo de que el perímetro del plato lijador toque la superficie (p. ej. al lijar una pared o una venta na) y de que se produzca un contragolpe de la máquina o se produzcan daños. Introducir la protección de cantos en la ranu ra de la máquina. Enclavar los dos extremos de la protección de cantos a derecha e izquierda. Soltar ambos extremos de la protección de cantos. Retirar la protección de cantos hacia delan te. 9 Trabajo con la máquina

ADVERTENCIA Peligro de lesiones ► Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella. Español 34Tenga en cuenta las siguientes advertencias: – ¡No sobrecargue la máquina aplicando de masiada presión! Los mejores resultados de lijado se consiguen aplicando una pre sión moderada. La calidad y el rendimiento de lijado dependen fundamentalmente de la elección del abrasivo adecuado. – Para guiar la máquina con seguridad, su jétela con una mano en la empuñadu ra[1-10]. – La espuma del disco se vuelve quebradiza con el tiempo. Antes de empezar a trabajar, compruebe el desgaste de la espuma del disco.

9.1 Señales de advertencia

La máquina se desconecta y emite un sonido: ► Desconectar la máquina. La batería está descargada. ► Cambiar la batería. La máquina se desconecta y no emite sonidos: La máquina se ha sobrecalentado o presenta sobrecarga. ► Desconectar la máquina durante 30 segun dos. ► Cargue menos la máquina. Si después no se alcanza el número de revolu ciones de la máquina, dejarla enfriar. 10 Mantenimiento y cuidado

ADVERTENCIA Peligro de lesiones y electrocución ► Antes de llevar a cabo cualquier trabajo de mantenimiento o de cuidados, retirar siempre de la herramienta eléctrica la ba tería o el adaptador de red. ► Todos los trabajos de mantenimiento y re paración que requieran abrir la carcasa del motor deben ser llevados a cabo exclusiva mente por un taller de atención al cliente debidamente autorizado. El servicio de atención al cliente y de reparaciones solo está dispo nible a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/ servicio Utilice únicamente piezas de recam bio Festool originales. Referencia en: www.festool.es/servicio EKAT

A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa del motor deben man tenerse libres y limpias. Si se observa una disminución del rendimiento o un aumento de las vibraciones, soplar y lim piar las aberturas para el aire de refrigeración. ► Mantenga siempre limpios los puntos de conexión de la herramienta eléctrica, el cargador y la batería. Para el mantenimiento, cuidado, elimina ción y transporte de la batería, seguir las indicaciones suministradas con esta.

10.1 Limpieza de los canales de aspiración

Recomendamos limpiar los canales de aspira ción de la máquina aproximadamente una vez por semana (sobre todo al lijar espátula con resina artificial, con afilado húmedo o de yeso) con un pequeño cepillo plano o un paño.

10.2 Mantenimiento del plato lijador y el

freno de plato El manguito de goma[1-7] roza el plato lija dor[1-8] e impide que aumente de forma in controlada el número de revoluciones del pla to lijador. Debido a los pasadores metálicos engastados, el freno de plato no tiene práctica mente desgaste. De todos modos, el plato lija dor puede desgastarse. A medida que vaya disminuyendo el efecto de frenado, comprobar primero el desgaste del plato lijador y sustituir si es preciso. Sustituir los manguitos de gomadañados. 11 Accesorios Utilice solo platos lijadores y pulidores origi nales de Festool. El uso de platos lijadores y pulidores de poca calidad puede originar consi derables desequilibrios que reducen la calidad de los resultados de trabajo y aumentan el des gaste de la máquina. Encontrará los números de pedido relati vos a los accesorios y las herramientas en www.festool.es. 12 Medio ambiente No desechar con la basura doméstica. Reciclar las herramientas, los acceso rios y los embalajes de forma respetuo sa con el medio ambiente. Respetar las disposi ciones nacionales vigentes. De acuerdo con la Directiva europea sobre resi duos de aparatos eléctricos y electrónicos y su Español 35transposición a la legislación nacional, las he rramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. Puede ver información sobre los puntos de re cogida para una correcta eliminación de resi duos en www.festool.es/recycling . Información sobre REACH: www.festool.es/ reach 13 Observaciones generales

13.1 Información relativa a la protección de

datos La herramienta eléctrica contiene un chip que almacena automáticamente los datos de servi cio y de la máquina. Los datos guardados no pueden estar directamente relacionados con ninguna persona. Los datos pueden leerse sin contacto con dis positivos especiales, y Festool los utiliza exclu sivamente para el diagnóstico de fallos, la ges tión de las reparaciones y de la garantía, así como para la mejora de la calidad o el perfec cionamiento de la herramienta eléctrica. Los datos no se utilizan para otros fines sin el con sentimiento expreso del cliente.
