GEBRUIKSAANWIJZING RS 100 CQ FESTOOL

D	Originalbetriebsanleitung - Schwingschleifer 7
GB	Original operating manual - Orbital sander 10
F	Notice d’utilisation d’origine - Ponceuse vibrante 13
E	Manual de instrucciones original - Lijadora orbital 15
I	Istruzioni per l’uso originali - Levigatrici oscillanti per microfi niture 19
NL	Originele gebruiksaanwijzing - Vlakschuurmachine 22
S	Originalbruksanvisning - Skakslipmaskin 25
FIN	Alkuperäiset käyttöohjeet - Tasohiomakone 28
DK	Original brugsanvisning - Rystepudser 31
N	Originalbruksanvisning - Plansliper 34
P	Manual de instruções original - Lixadora vibratória 37
RUS	Оригинал Руководства по эксплуатации - Виброшлифмашинка 40
CZ	Originál návodu k obsluze - Vibrační bruska 43
PL	Oryginalna instrukcja eksploatacji - Szlifi erka oscylacyjna 46

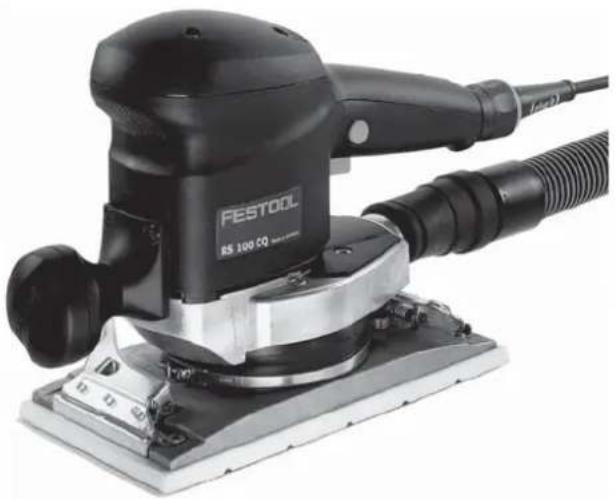

RS 100 CQ

De vermelde afbeeldingen staan aan het begin van de handleiding.

Symbolen

Waarschuwing voor algemeen gevaar

Draag een stofmasker!

Handleiding/aanwijzingen lezen!

Veiligheidsbril dragen.

Draag oorbeschermers!

Niet in huisafval.

De machine is bestemd voor het schuren en van hout, kunststof, metaal, steen, combinatiemateriaal, verf/lak, plamuur en soortgelijk materiaal. Er mag geen asbesthoudend materiaal worden bewerkt.

Om veiligheidsredenen mag deze elektrische machine niet vochtig zijn en niet in een vochtige omgeving worden gebruikt. De machine mag alleen worden gebruikt voor droge werkzaamheden.

Voor schade en letsel bij gebruik dat niet volgens de voorschriften plaatsvindt, is de gebruiker aansprakelijk.

2 Veiligheidsinstructies

2.1 Algemene veiligheidsvoorschriften

LET OP! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanneer de waarschuwingen en instructies niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te kunnen raadplegen.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap“ heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

2.2 Machinespecifieke veiligheidsinstructies

Draag, in verband met mogelijke gevaren bij het schuren, altijd een veiligheidsbril.

- Wanneer bij het schuren explosieve of zelfontbrandende stoffen ontstaan, dan moeten zonder meer de bewerkingsinstructies van de fabrikant van het materiaal in acht worden genomen.

- Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf, enkele houtsoorten en metaal). Voor degene die de machine bedient of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn. Sluit het gereedschap aan op een geschikte afzuiginstallatie.

Draag ter bescherming van uw gezondheid een P2-mondmasker.

2.3 Informatie over geluidsoverlast en trilling

De volgens EN 62841 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau	82 dB(A)
Geluidsvermogensniveau	93 dB(A)
Meetonzekerheidstoeslag	K = 3 dB

Draag oorbeschermers!

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 62841:

Trillingsemissiewaarde (3-assig) a_h = 5,6 m/s^2 Onzekerheid K = 1,5 m/s²

De aangegeven emissiewaarden (trilling, geluid) – zijn geschikt om machines te vergelijken,

- om tijdens het gebruik een voorlopige inschatting van de trillings- en geluidsbelasting te maken

- en gelden voor de belangrijkste toepassingen van het persluchtgereedschap.

VOORZICHTIG

emissies kunnen - afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, welk soort werkstuk wordt bewerkt - tijdens het werkelijke gebruik van het gereedschap van de specifi caties afwijken.

- Veiligheidsmaatregelen ter bescherming van de bediener vastleggen die baseren op een beoordeling van de belasting tijdens de feitelijke gebruiksomstandigheden. (Hierbij moet rekening gehouden worden met de bedrijfscyclus, bijvoorbeeld tijden waarop het elektrische gereedschap uitgeschakeld is en dergelijke waarbij het weliswaar ingeschakeld is, maar zonder belasting loopt.)

3 Elektrische aansluiting en inbedrijfstel- ling

De netspanning dient overeen te komen met de indicatie op de kenplaat

De schakelaar (1.1) dient als aan-/uit-schakelaar (I = aan / 0 = uit). Voor continubedrijf kan hij met de vergrendelknop aan de zijkant (3.1) worden vastgezet. Door nogmaals op de schakelaar te drukken, kan de vergrendeling weer ongedaan worden gemaakt.

VOORZICHTIG

nitting van de plug it-aansluiting bij onvolledig vergrendelde bajonetsluiting Verbrandingsgevaar

- Voor het inschakelen van het elektrisch gereedschap controleren of de bajonetsluiting van de aansluitkabel geheel is gesloten en vergrendeld.

Schakel de machine vóór het aansluiten of loskoppelen van de aan-sluiting op het elektriciteitsnet altijd uit!

Zie fi guur 4 voor het aansluiten en ontkoppelen van het netsnoer.

4 Instellingen aan de machine

Als aan de machine wordt gewerkt, dient altijd de stekker uit het stopcontact te worden gehaald!

4.1

Stofafzuiging

Sluit de machine altijd aan op een afzuiging. De stofafzuiging voorkomt hoge stofbelastingen in de omgevingslucht en grotere verontreiniging op de werkplek.

Op de afzuigaansluiting (1.2) kan een Festool-afzuigapparaat met een afzuigslangdiameter van 27 mm worden aangesloten.

Het schuurstof wordt door de afzuigkanalen in de schuurschoen rechtstreeks van de werkplek weggezogen.

Om te vookomen dat de machine zich bij het bewerken van effen vlakken aan het werkstuk vastzuigt, kan er valse lucht worden aangezogen door de bypass (2.1/2.2) te openen. Hoe verder de bypass geopend is, des te meer valse lucht er aangezogen kan worden.

4.2

Schuurmiddelen bevestigen

Gebruik alleen originele Festool-schuur-middelen!

Stickfi x-schuurmateriaal

Het bijpassende Stickfix-schuurpapier en het Stickfi x-schuurvlies kunnen snel en eenvoudig op de Stickfi x-schuurschoen worden aangebracht.

Het zelfhechtende schuurmateriaal wordt gewoon op de schuurschoen gedrukt en door de hechtlaag van de Stickfi x-steunschijf stevig verankerd.

Na het gebruik wordt het Stickfi x-schuurpapier eenvoudig weer verwijderd.

Schuurmateriaal om te spannen

Festool biedt goed schuurpapier aan om te spannen. Ongeperforeerd schuurpapier kan met de „gatenprikplank“ (accessoires) worden geperforeerd.

- Bevestig alvorens het schuurpapier op te spannen eerst een Stickfix-schuurpapier op de schuurzool, zodat de hechtlaag van de Stickfi x-schuurzool niet beschadigd wordt.

- Klem het schuurpapier vast met de beide klem- voorzieningen (1.3/1.4). De klemvoorzieningen kunnen worden geopend door op de hendel ervan te drukken.

Het schuurpapier moet na het vastklem- men strak gespannen zijn en vlak op de schuurschoen liggen.

4.3 Extra handgreep

Om met de voorkant van de schuurschoen langs randen te schuren kan de extra handgreep (1.5) worden afgeschroefd.

5 Werkinstructies

De machine niet overbelasten door te veel druk uit te oefenen! U bereikt het beste schuurresultaat, wanneer u gelijkmatig druk uitoefend.

Het schuurvermogen en de kwaliteit hangen in belangrijke mate af van de keuze van het juiste schuurmiddel.

Bewerking van metaal

Bij de bewerking van metaal moeten om veiligheidsredenen de volgende maatregelen in acht worden genomen:

• Gebruik een aardlek{FI-, PRCD-)schakelaar als voorschakeling.
• Sluit de machine aan op een geschikt afzuigapparaat.
• Verwijder regelmatig stofafzettingen uit het motorhuis van de machine.

Draag een veiligheidsbril.

6 Accessoires

De bestelnummers voor accessoires en gereedschap vindt u in de Festool-catalogus of op het Internet onder „www.festool.com“.

7 Onderhoud

Als aan de machine wordt gewerkt, dient altijd de stekker uit het stopcontact te worden gehaald!

Ter bescherming van de luchtcirculatie dienen de koelluchtopeningen in de motorbehuizing steeds vrij en schoon te worden gehouden.

Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Het apparaat is voorzien van zichzelf uitschakelende koolborstels. Als deze versleten zijn, wordt de stroom automatisch onderbroken en komt het apparaat tot stilstand.

Klantenservice en reparatie alleen door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op: www.festool.com/Service Alleen originele Festool-reserveonderde- len gebruiken! Bestelnr. op: www.festool.com/Service

8 Speciale gevaaromschrijving voor het milieu

Geef elektrisch gereedschap niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af! Neem daarbij de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie voor REACH:

www.festool.com/reach

S

Skakslipmaskin

Tekniska data RS 100 CQ

Effekt 520 W

Varvtal 6300 min -1
