MANUALE UTENTE RO 150 FEQPlus FESTOOL

Lijado basto Lijado fino

Barniz, pigmento dearga, emplaste

x5-6blando x1-3extrablando

Barniz, pintura x 4 - 6 duro x 3 - 6 duro

Madera, enchapado x 5 - 6 duro x 3 - 6 blando

Plástico x x 2 - 6 blando x 1 - 4 blando

Acero, cobre, aluminio

X6

blando x 3 - 6 blando

8.2 Tabla B: pulir

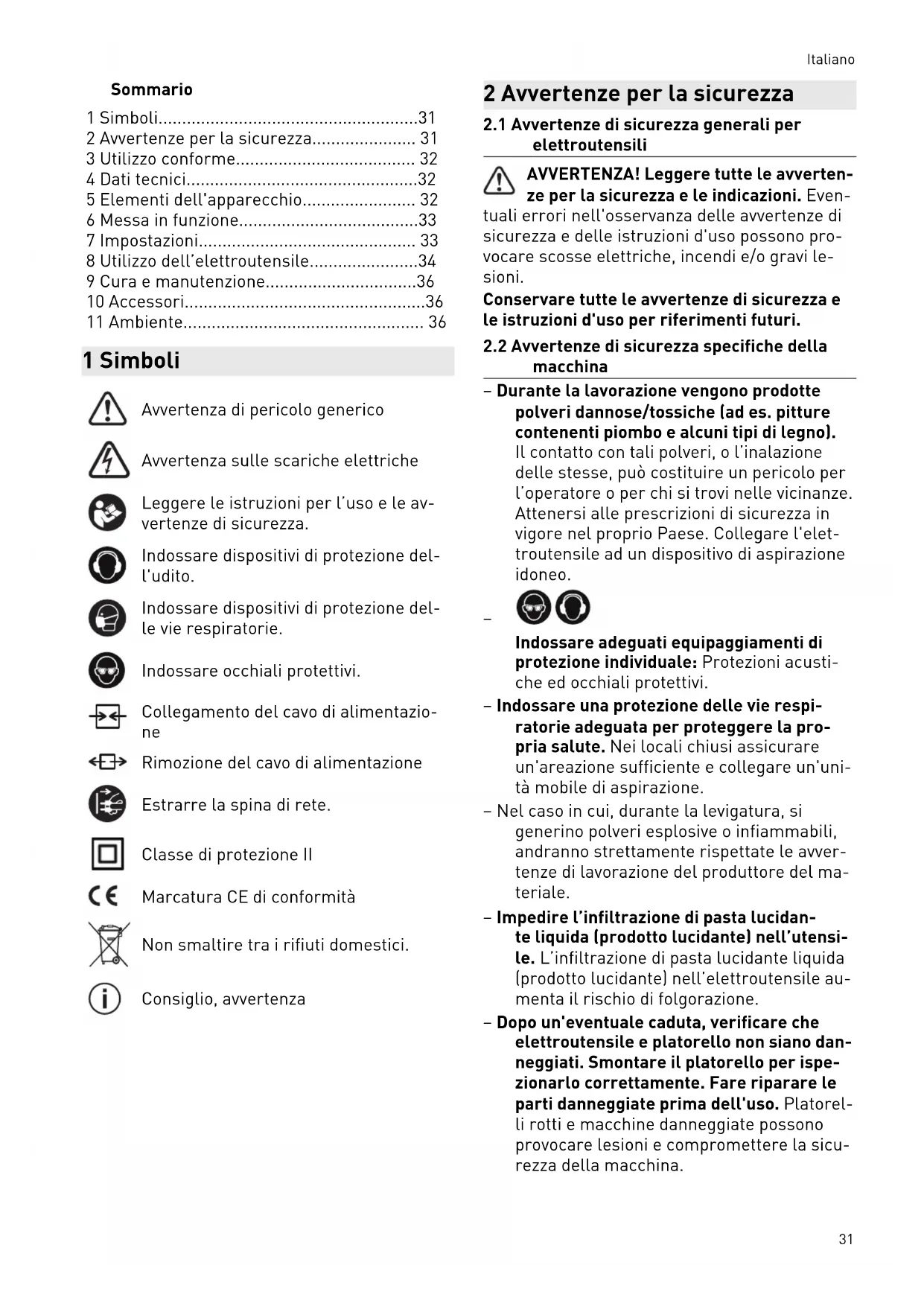

1 Simboli. 31
2 Avvertenze per la sicurezza. 31
3 Utilizzo conforme 32
4 Dati tecnici. 32
5 Elementi dell'apparecchio 32
6 Messa in funzione 33
7 Impostazioni 33
8 Utilizzo dell'elettroutensile. 34
9 Cura e manutenzione. 36
10 Accessori. 36
11 Ambiente 36

1 Simboli

Avvertenza di pericololo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni per l'uso e le avventenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossare dispositi di protezione delle vie respiratoriie.

Indossare occhiali protettivi.

Collegamento del cavo di alimentazione

Rimozione del cavo di alimentazione

Estrarre la spina di rete.

Classe di protezione II

Marcatura CE di conformità

Non smaltire tra i rifiuti domestici.

Consiglio, avvertenza

2 Avverenze per la sicurezza

2.1 Avvertenze di sicurezza generali per eletttroutensili

AVVERTENZA! Leggere tutte le avventenze per la sicurezza e leindicazioni. Even-

tuali errorsi nell'osservanza delle avventenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi le sioni.

Conservare tutte le avventenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

2.2 Avverenze di sicurezza specifiche della macchina

• Durante la lavorazione vengono prodotte polveri dannose/tossiche (ad es. pitta contenti piombo e alcuni tipi di legno). Il contatto con tali polveri, o l'inalazione delle stesse, cui costituire un pericolo per l'operaore o per chi si trovi nelle vicinanze. Attenersi alle prescrizioni di sicurezza in vigore nel proprio Paese. Collegare l'eletttroutensile ad un dispositivo di aspirazione idoneo.

Indossare adeguati equipaggiamenti di protezione individuale: Protezioni acustiche ed occhiali protettivi.

• Indossare una protezione delle vie respiratoriè adeguata per proteggere la propria salute. Nei locali chiusi assicurare un'areazione sufficiente e collegare un'unità mobile di aspirazione.
• Nel caso in cui, durante la levigatura, si generino polveri esplosive o infiammabili, andranno strettamente rispetto le avventenze di lavorazione del produttore del materiale.
• Impedire l'infiltrazione di pasta lucidante liquida (prodotto lucidante) nell'utensile. L'infiltrazione di pasta lucidante liquida (prodotto lucidante) nell'eletttroutensile aumenta il rischio di folgorazione.

• Dopo un'eventuale caduta, verificare che elettROUTensile e platorello non siano danneggiati. Smontare il platorello per ispezionarlo correttamente. Fare riparare le parti danneggiate prima dell'uso. Platorelli rotti e macchine danneggiate possono provocare lesioni e prompressere la sicurezza della macchina.

• Pulire con acqua gli strumenti di lavoro impregnati di olio, come ad esempio pad abrasivo o feltro per lucidare, e lasciarli asciugare distesi. Gli strumenti di lavoro impregnati di olio possono incendiarsi da soli.

2.3 Polveri miste con contento metallico e levigatura di superfici umide

In caso di polveri miste contenti metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di superfici umide, per ragioni di sicurezza occorrare attenersi alle seguenti misure:

• Inserire a monte un interruptore salvavita (FI, PRCD).
• Collegare la macchina ad un aspiratore adeguato.

• Pulire regolarmente aspirando la macchina dai depositi di polvere nell'alloggiamento del motore.

• Indusare occhiali protettivi!

2.4 Valori di emissione

I valori determinati in base a EN 62841 sono tipicamente:

Livello di pressione acustica L PA = 85 dB(A)

Livello di potenza sonora L WA = 96 dB(A)

Grado d'incertezza K = 3 dB

PRUDENZA

Le emissioni sonore durante il lavoro con l'elettroutensile possono causare danni alll'udito.

Utilizzato un dispositivo di protezione dell'udito.

Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e tolleranza K rilevati secondo la norma EN 62841:

ah [m/s2] K [m/s 2]

Finitura 5,0 2,0

Sgrossatura 5,0 2,0

Lucidare 6,5 2,0

I valori di emissione indicati (vibrazioni, rumorosità)
- hanno valore di confronto tra le macchine,

-permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso,
- rappresentano l'attrezzo elettrico nelle sue applicazioni principali.

PRUDENZA

I valori di emissione possono differire dai valori specificati. Questa differenza dipende dall'uso dell'utensile e dal tipo di pezzo da lavorare.

• Valutare il carico effettivo durante tutto il ciclo operativo.
  A seconda del carico effettivo, devono essere definite misure di sicurezza adegate per proteggere l'operatore.

3 Utilizzo conforme

Perutilizzo conformesiintende la levigatura di legno,plastica,materiali compositi, colori/vernici,stucco a spatola e materiali simili.In casodipolverimiste contententi metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di superfici umide,andranno rispettate avventenze di sicurezza specifiche.L'utilizzo conforme delle levigatrici non prevedela pura levigatura di metalli.Non è consentita la lavorazione di materiali contententi amianto!

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

4 Dati tecnici

Levigatrice orbitale rotativa	RO 150 FEQ
Potenza 720 W
Nr. giri mov. eccentrico	3300 - 6800 min-1
Nr. giri: ROTEX-mov. eccentrico	320 - 660 min-1
Corsa di levigatura 5,0 mm
Platorello FastFix	Ø 150 mm
Peso	2,3 kg

5 Elementi dell'apparecchio

[1-1] Manicotto d'aspirazione
[1-2] Regolazione del numero di giri
[1-3] Carcassa del motore
[1-4] Interrupttore ON/OFF

[1-5] Commutatore
[1-6] Testa del riduttore
[1-7] Platorello
[1-8] Blocca-alberino

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non consentite!

Pericolo d'infortunio

La tensione di rete e la frequenza della sorgente elettrica devono coincidere con leindicazioni sulla targhetta.
In America settentrionale è consentito esclusivamente l'impiego di macchine Feststool con tensione 120V / 60Hz

PRUDENZA

Surriscaldamento dell'attacco plug it in caso di serraggio a baionetta non chiuso correttamente.

Pericolo d'incendio

• Prima di accendere la macchina, accertarsi che l'attacco a baionetta del cavo di alimentazione sia chiuso correttamente e bloccato in posizione.

Per il collegamento e lo scollegamento del cavò di alimentazione, videere Fig. [2].

6.1 Accensione/spegnimento

L'interruttore [1-4]fungedainterruttore ON/OFF (1 = 0N,0 = 0F)

i L'interrottore ON/OFF cui essere azionato solo se il commutatore [1-5] si trov a in una posizione di innesto.
In caso di mancanza di corrente e se viene sfilata la spina di rete, portate subito l'interrettatore ON/OFF in posizione OFF. Ciò per evitare una riaccensione incontrata.

7 Impostazioni

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina alla presa.

7.1 Elettronica

L'elettROUTensile dispone di un'elettronica a onda piena avente le seguenti caratteristiche:

Avviamento graduale

L'avviamento graduale, regolato elettronically, fa si che l'elettroutensile si avvii sono strappi. Grazie alla corrente di avviamento limitata ancche le sicure di uso domestico non scattano.

Regolazione del numero di giri

Il numero di giri è regolabile in modo continuo, mediante l'apposita rotella [1-2] (vedere il capitolo 4). Ciò consente di adattare al meglio la velocità di levigatura in base al materiale da lavorare.

Numero di giri costante

La velocità di rotazione del motore è mantenuta costante mediante un controllo elettronico. Ciò consente di usfuquire di una velocità di taglio uniformeanche sotto carico.

Protezione contro il surriscaldamento

In caso di temperatura motore eccessiva, l'alimentazione della corrente e il numero di giri vengono ridotti. L'utensile elettrico funziona ancora soltanto a potenza ridotta per consentire unrapido raffreddamento mediatingleventilazione del motore.Dopo il raffreddamento, l'utensile elettrico riparte autonomamente.

7.2 Regolazione del movimento di levigatura

Con il commutatore [1-5] possono essere impostati due diversi movimenti di levigatura.

i La commutazione puo essere effettuata solo quando il platorello è fermo, poiche il commutatore è bloccato durante il funzionamento.

Levigatura fine - movimento eccentrico

Questa posizione viene impiegata per la levigatura con Bassa forza e per evitare rigature sulla superficie (levigatura fine).

Sgrossatura, lucidatura - il binario curvo RO-TEX

Il binario curvo Rotex è una combinazione che unisce il movimento rotatorio a quello eccentrico. Questa posizione viene selezionata per la leviga-

tura con asportazione elevata (sgrossatura) e per la lucidatura.

7.3 Sostituire il platorello di levigatura/ lucidatura

Selezione del platorello

A seconda della superficie da trattare, l'utensile elettrico cui si sono essere equipaggiato con platorelli di tre diverse durezze.

Duro: levigatura grossolana su superfici, levigatura di bordi.

Morbido: universale per levigatura grossolana e fine, per superfici piane e curve.

Super morbido: levigatura fine su pezzi sagomati, concavi e convessi. Non utilizzato per gli spigoli!

Montaggio

IlsystemaFastFixconsenteuncambio delplatorello sensazidervoir ricorreread attrezzi:

• Posizione are il commutatore [1-5] verso destra sull'orbita a curve ROTEX.

ATTENZIONE! Azionare l'arresto del mandrino solo quando il mandrino è fermo. Non accendere il motore quando è premut l'arresto mandrino.

• Tenere premuto l'arresto mandrino [1-8] esvitare il platorello [1-7] dal mandrino (filettatura destra).
• Tenere premuto l'arresto mandrino [1-8] e avvitare il nuovo platorello [1-7] (il manicotto in gomma [3-2] delve essere montato correttamente!).

7.4 Fissare l'accessorio di levigatura con StickFix

Sul platorello StickFix è possibile fissare i dischi abrasivi e i vliés di levigatura StickFix adatti in modo semplice e rapido.

• Piantare l'accessorio di levigatura autoedesivo sul platorello [1-7].

Pericolo di lesions! Se l'adesione degli accessori di levigatura diminuisce, sostil platorello.

7.5 Fissaggio dell'accessorio di lucidatura

Per evitare danni, gli accessori di lucidatura PoliStick (spugne, feltri,elo d'agnello) possono essere utilizzati solo sul platorello di lucidatura speciale, che è montato sulla macchina alippo del platorello di levigatura. Come gli accessori per la lucidatura PoliStick, gli accessori per la levigatura StickFix vengono splificmente premuti sul platorello di lucidatura e rimossi dopo l'uso.

7.6 Aspirazione [4]

AVVERTENZA

Pericolo per la salute provocato dalle polveri

Non lavorare mai alla impianto di aspirazione.
Rispettare le disposizioni nazionali.

Ai bocchetti di aspirazione [4-1] più essere collegata un'unità mobile d'aspirazione Festool con un diametro del tubo flessibile d'aspirazione di 27 mm.

Consiglio: Utilizzato il tubo flessibile per aspi-razione antistatico. In tal modo si riduce l'insor-genza di cariche elettriche.

Adattatore d'aspirazione

L'adattatore d'aspirazione [4-3] più essere rimioso per la lucidatura.

Smontaggio dell'adattatore d'aspirazione

Premere il tasto di bloccaggio [4-2] e tirare l'adattatore d'aspirazione all'indietro per ri-muoverlo.

Montaggio dell'adattatore d'aspirazione

Per rimontare l'adattatore d'aspirazione, in serirlo e spingerlo verso il platorello finché il pulsante di bloccaggio non si innesta.

7.7 Protezione degli spigoli (Protector) [5]

La protezione degli spigoli [5-1] impedisce che il platorello tocchi una superficie con la sua circonferenza (ad es. durante la levigatura lungo una parete o una finestra), provocando un contraccolpo della macchina.

Montaggio

Far scorrere la protezione degli spigoli fino all-l'innesto sulla macchina (vedere Fig. [5]).

8 Utilizzo dell'eletttroutensile

AVVERTENZA

Pericolo di lesions

Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

Prima d'iniziare il lavoro

• Non sovraccaricare la macchina esercitando una pressione eccessiva! Il migliorere risultato di levigatura si ottiene lavorando con una pressione d'appoggio adeguata. La qualità è il risultato di levigatura dipendono sostanzialmente alla selezione dell'abrasivo correto.

• Per una conduzione sicura, trattenera la macchina con entrambe le mani posizionate sulla scatola del motore [1-3] e sulla testa ingranaggi [1-6].
  -La schiuma del platorello diventa fragile a causa dell'invecchiamento. Controllare l'u

sura della schiuma del platorello prima di iniziare il lavoro.

i Le tabelle A e B mostrano le impostazioni consigliate per diversi lavori di levigatura e lucidatura.

8.1 Tabella A - Levigatura

	Sgrossatura Finitura
Vernice, riempiti- vo, massa di stucco	x 5 - 6 morbido x 1 - 3 supertenero
Vernice, colore x 4 - 6 duro x 3 - 6 duro
Legno, pannello impiallacciato	x 5 - 6 duro x 3 - 6 morbido
Plastica x x 2 - 6 morbido x 1 - 4 morbido
Acciaio, rame, al- luminio	x 6 morbido x 3 - 6 morbido

8.2 Tabella B - Lucidatura

	Lucidare	Sigillatura	Lucidatura a specchio
Vernice	6	3	4 - 6
	Spugna grossolana/fine	Feltri morbido	Pelo d'agnello
	Pasta di lucidatura Cera solida		-
Plastica	6	3	6
	Feltri duro	Feltri morbido	Pelo d'agnello
	Pasta di lucidatura Cera solida		-

9 Cura e manutenzione

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di eseguire qualsiasi operazione di manutenzione e cura, disinnestare sempre la spina alla presa.
• Tutte le operazioni di manutenzione e riparazione per le quali è necessario après l'alloggiamento del motore, devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

I servizi di assistenza clienti e riparazione possono essere forniti esclusivamente dal costruttore o da officine di assistenza. Utilizzare solo ricambi originali di Festool.

Ulteriori informazioni: www.festool.it/servizio

Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggia-mentation del motore.

L'utensile elettrico è dotato di carboni speciali autoestinguenti. Quando sono consumati, la corrente viene automaticamente interrotta e l'utensile elettrico si arresta.

9.1 Frena-platorello

Il manicotto di gomma [3-2] impedisce al plata-torello di prendere velocità in modo incontr-lato durante il movimento eccentrico (levigatura fine). Poiché il manicotto si consumes con il tempo, è necessario sostituirlo con uno nuovo quando l'effetto frenante diminuisce.

10 Accessori

Utilizzare esclusivamente platorelli di levigatura e lucidatura originali Festool. L'uso di platorelli de levigatura e lucidatura di qualità inferiore cui po causare notevoli squilibri rotazionali che pregiudicano la qualità dei risultati e accelerano l'usura della macchina.

I numeroi d'ordine degli accessori e degli strumenti si trovano sotto la voce www.festool.it.

10.1 Montaggio dell'impugnatura supplementare [5]

L'impugnatura supplementare [5-3] più essere avvitata a destra o a sinistra della testa ingranaggi.

10.2 Impugnatura ergonomica [5]

L'impugnatura ergonomica [5-2] (accessorio su alcune versioni) consente di lucidare e levigare alla affaticarsi although nei lavori più lunghi.

Far scorrere l'impugnatura finché non scatta in posizione sulla scanalatura di guidaa [5-4] dell'elettroutensile.

11 Ambiente

Non gettare l'utensile fra i rifiuti dome-

stici! Avviare utensili, accessori ed imballaggi ad un riciclo rispetto dell'am

biente. Attenersi alle disposizioni di legge nazionali in vigore.

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e alla relativa applicazione nelle legislazioni nazionali, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati nel rispetto dell'ambiente.

Le informazioni sui punti di raccolta sono disponibili su www.festool.com/environment.

Informazioni sulle sostanze critiche:

www.festool.it/reach
