GEBRUIKSAANWIJZING RO 150 FEQPlus FESTOOL

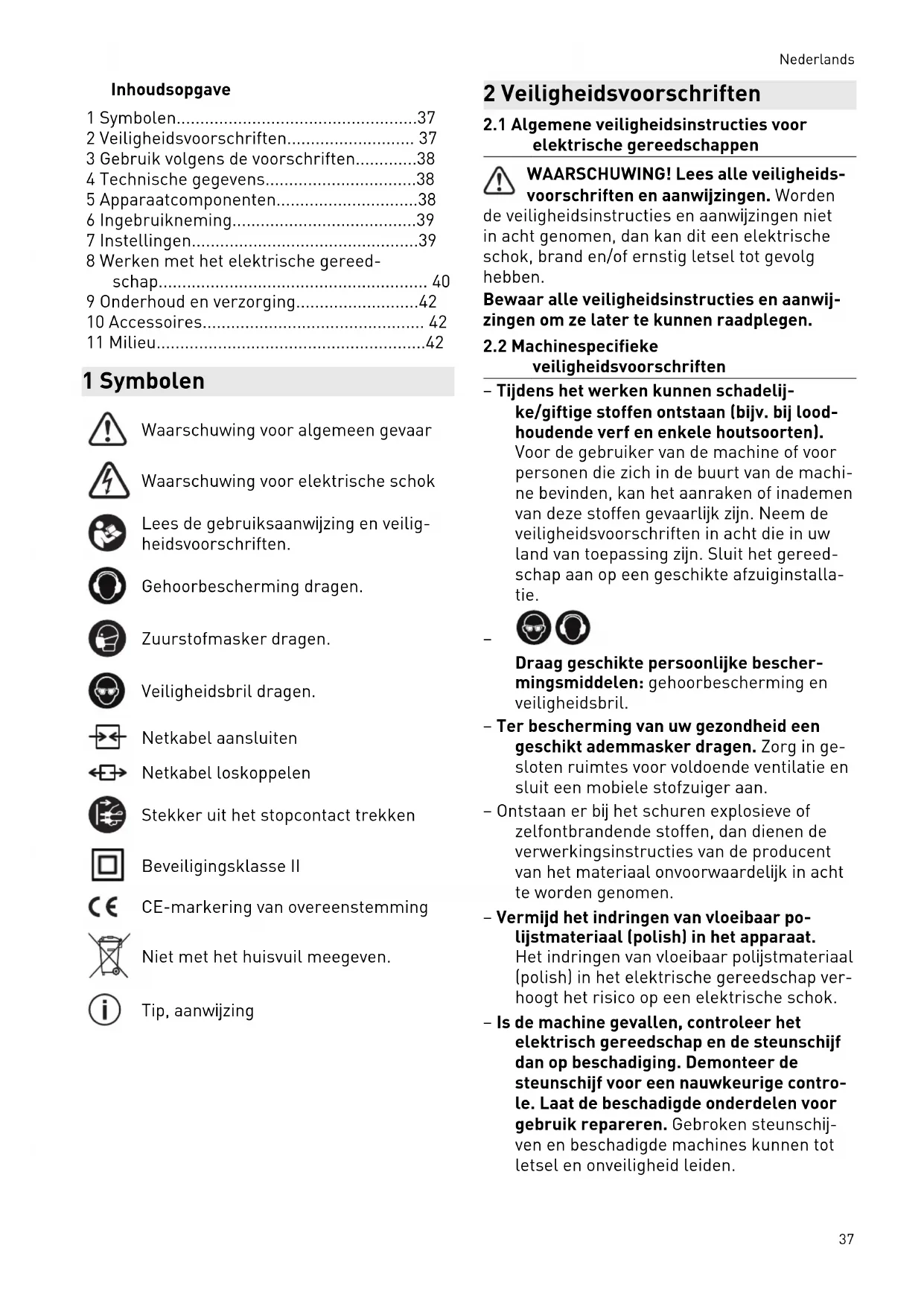

1 Symbolen 37
2Veiligheidsvoorschriften. 37
3 Gebruik volgens de voorschriften. 38
4 Technische gegevens 38
5 Apparaatcomponenten. 38
6 Ingebruikneming. 39
7 Instellingen 39
8 Werken met het elektrische gereed-schap. 40
9 Onderhoud en verzorging. 42
10 Accessoires 42
11 Milieu. 42

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften.

Gehoorbescherming dragen.

Zuurstofmasker dragen.

Veiligheidsbril dragen.

Netkabel aansluiten

Netkabel loskoppelen

Stekker uithetstopcontacttrekken

Bveeiligingsklasse II

CE-markering van overeenstemming

Niet met het huisvuil meegeven.

Tip, aanwijzing

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoerschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.

2.2 Machinespecifieke veiligheidsvoorschriften

• Tijdens het werkken konnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf en enkele houtsoorten). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden, kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing�n. Sluit het gereedschap aan op een geschikte afzuiginstallatie.

Draag geschikte persoonlijke beschermingsmiddelen: gehoorbescherming enveiligheidsbril.

• Ter bescherming van uw gezondheid een geschiktademmasderagen.Zorg in gesloten ruimtes voor voldoende ventilatie en sluit een mobiele stofzuiger aan.
• Ontstaan er bij het schuren explosieve of zelfontbrandende stoffen, dan dienen de verwerkingsinstructies van de producent van het materiaal onvoorwaardelijk in acht te worden genomen.
  Vermijd het indringen van vloeijaar polijstmateriaal (polish) in het apparaat. Het indringen van vloeijaar polijstmateriaal (polish) in het elektrische gereedschap verhoegt het risico op een elektrische schok.

• Is de machine geallen, controller het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige contro. Leat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschijven en beschadigde machines hun tot letsel en onveiligheid leiden.

• Reinig in olie gedrenkt werkmaterial zoals schuurpads en polijstvilen met water en LAST ze uitgespreid drogen. In olie gedrenkt werkmaterial kan spontaan ont-branden.

2.3 Stofconcentraties met metaalaandeelen schuren van vochtige oppervlakken

Bij stof concentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlakken moeten om veiligheidsredenen de volgende maatregelen in acht worden genomen:

-Voorschakelen van een differentiaal- (FI-, PRCD-)veiligheidsschakelaar.
- Machine aansluiten op een geschikt afzuig-apparaat.
- Machine regelmatig ontdoen van stofafzettingen in het motorhuis door deze uit te zuigen.

• Draegeen veiligheidsbril!

2.4 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedra-gen gewoonlijk:

Geluidsdrukniveauu L PA = 85 dB(A)

Geluidsvermogensniveauu L WA = 96 dB(A)

Onzekerheid K = 3 dB

VOORZICHTIG

Geluidsemissies bij het werkken met elektrische machines hunnen gehoorbeschadigingveroorzaken.

• Gebruik een gehoorbescherming.

Trillingsemissiewaarde a_h (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 62841:

a_h [m/s2]K[m/s 2]

Fijnschuren 5,0 2,0

Grofschuren 5,0 2,0

Polijsten 6,5 2,0

De aangegeven emissiewaarden (trilling, geluid)

-ijd geschicht om machines te vergelijkken,
- omijdens het gebruik een voorlopige inschatting van de trillings- en geluidsbelasting te make

• en gelden voor de belangrijkste toepassin-gen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden konnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van de machine en de soort van het bewerkte werkstuk.

• Beoordeel de werkelijkke belastingijdens de gehele bedrijfscylclus.
• Afhankelijk van de werkelijkke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De schuurmachines zijn bedoeld voor het schuren van hout, kunststof, combinatiematerialial, verf/lak, plamuur en soortgelijk materiaal. Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlakken要去en speciale veiligheidsinstructies opgevolgd worden. De schuurmachines zijn conform hun bestemming Niet geschikt voor het specifiek schuren van metaal. Er mag geen asbesthoudend materiaal worden bewerkt.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats-

vindt.

Excenterschuurmachin e	RO 150 FEQ
Vermogen 720 W
Toerental excenterbe- weging	3300 - 6800 min-1
Toerental ROTEX-com- bibaan	320 - 660 min-1
Schuuruitslag 5,0 mm
FastFix steunschijf	Ø 150 mm
Gewicht	2,3 kg

5 Apparaatcomponenten

[1-1] Afzuigaansluiting
[1-2] Toerentalregeling
[1-3] Motorbehuizing

[1-4] Aan-/uitschakelaar
[1-5] Omschakelaar
[1-6] Transmissiekop
[1-7] Steunschijf
[1-8] Spilstop

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Risico van ongevallen

De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
In Noord-Amerika mogen alleen Festoolmachines met een spanningsopgave van 120V / 60Hz worden gebruikt.

VOORZICHTIG

Verhitting van de plug it-aansluiting bij onvolledig vergrendelde bajonetsluiting.

Verbrandingsgevaar

Voor het inschakelen van het elektrisch gereedschap controleren of de bajonetsluiting van de aansluitkabel geheel is geslooten en vergrendeld.

Aansluiten en losmaken van de netkabel, zie afbeelding [2].

6.1 Aan-/uitschakelen

De schakelaar [1-4] dient als aan-/uit-schakelaar (1 = AAN, 0 = UIT) .

i De aan-/uitschakelaar kan alleen worden bediend wonneer de omschakelaar [1-5] in een ingeklikte stand staat.
Bij stroomuitval of wonneer de stekker uithet stopcontact getrokken worden, de in-/uit-schakelaar direct in de uit-stand zetten. Dit voorkomt een ongecontroleerde start van de machine.

7 Installingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Trek vór alle werkzaamheden aan de machine algid de stekker uit het stopcontact!

7.1 Elektronica

De elektrische machine beschikt over volledige-golfelektronica met de volgende eigenschappen:

Zachte aanloop

De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt. Door de beperkte aanloopstroom worden ook huishoudelijk zekeringen nicht geactiveerd.

Toerentalregeling

Het toerental kan met de stelknop [1-2] traploos in het toerentalbereik (zie hoofdstuk 4) worden ingesteld. Daardoor kan de schuursnelheid aan het betreffende materiaal optimaal aangepast worden.

Constant toerental

Het mortoerental wordt elektronisch constant gehonden. Hierdoor wordt ook bij belasting een gelijkblijvende zaagsnelheid bereikt.

Temperatuurbveiliging

Bij een te hoge motortemperatuur worden stroomtoevoer en toerental gereduceerd. Het elektrische gereedschap draait alleen nog met verminderd vermogen om een snelle afkoeling door de motorventilatie möglich te make. Na afkoeling komt het elektrische gereedschap wee automatisch op gang.

7.2 Schurbeweging instellen

Met de omschakelaar [1-5] können twee verschillende schuurbewegingen worden ingesteld.

i De omschakeling kan alleen bij een stilstaande steunschijf uitgevoerd worden,umat de omschakelaar tijdens het bedrijf is vergrendeld.

Fijnschuren - excenterbeweging

Deze stand worden gekozen om te schuren met weinig slijpsel voor een oppervlak zonder groeven (fijnschuren).

Grof schuren, polijsten - ROTEX-combibaan

De Rotex-combibaan combineert een draai- en een excenterbeweging. Deze stand worden gekozen om te schuren met veel slijpsel (grof schuren) en

om te polijsten.

7.3 Steun-/polijstzool verrangen

Steunschijfselectie

Afhankelijk van het te bewerken oppervlak kan de elektrische machine met steunschijven met drie verschillende hardheden uitgerust worden.

Hard: Grofschuren op vlakken, schuren aan randen.

Zacht: Universeel voor grof- en fijnschuren, voor egale en gewelfde vlakken.

Superzacht: Fijnschuren van vormstukken, wellingen, radii. Niet gebruiken aan randen!

Montage

Met het FastFix-systeem kan zonder gereedschap van steunschijf worden gewisseld:

• De omschakelaar [1-5]aar rechts op RO-TEX-combibaan zetten.

PAS OP! De spilstop alleen bij stilstaande gereedschapsspil bedieren. Bij ingedrukte spilstop de motor Niet inschakelen.

• De spilstop [1-8] ingedrukt houden en de steunschijf [1-7] van de spel (rechtse schroefdraad) afdraaien.
• De spilstop [1-8] ingedrukt houden en de neue steUNSchnitt [1-7] opschroeven. (De rubberen manchet [3-2]要去 correct gesmonteerd zichn!).

7.4 Schuuraccessoires met StickFix bevestigen

Op de StickFix-steUNSchnitt kan het waarvoorgeschikte StickFix-schuurpapier en StickFixschuurvlies neln en eenvoudig worden bevestigd.

Druk de zichklevende schuuraccessoires op de steunschijf [1-7].

Gevaar voor letsel! Bij verminderde hechting de schuuraccessoires, steunvervangen.

7.5 Polijstaccessoires bevestigen

Om beschadigingen te vermijden, mogen Polis-tick-polijstaccessoires (sponzen, vilen, lamsvellen) alleen op de speciale polijstzool worden aangebracht die inplaats van een steunschijf op de machine worden gemonteerd. De PolisStickpolijstaccessoires worden net als de StickFix-schuuraccessoires eenvoudig op de polijstzool gedrukt en na gebruik weever verwijderd.

7.6 Afzuiging [4]

WAARSCHUWING

Gevaar voor de gezondheid door stof

• Nooit zonder afzuiiging werken.
• Nationale voorschriften in acht nemen.

Op de afzuigaansluiting [4-1] kan een mobiele Festool stofafzuiiger met een afzuigslang van 27mm diameter worden aangesloten.

Aanbeveling: Gebruik antistatische afzug-slang! Hierdoor kan de elektrische oplading worden gereduceerd.

Afzuigadapter

Voor het polijsten kan de afzuigadapter [4-3] af-genomen worden.

Demontage afzuigadapter

Druk de vergrendelingstoets [4-2] in其中之一 trek de afzuigadapter maar aktheren eraf.

Montage afzuigadapter

• Om de afzuigadapter waar aan te brengen, moet deze ingezet en tot aan het vastklikken van de vergrendelingstoets in de richting van de steunschijf worden geschoven.

7.7 Randbescherming (protector) [5]

De randbescherming [5-1] voorkomt dat de steunschijf met deijken against een vlak aankomt (bijv. bij het schuren langs een wand of een kozijn), hetgeen tot een beschadiging of een terugslag van de machine zou hunnen leiden.

Montage

De randbescherming tot aan het vastklikken op de machine schuiven (zie afbeelding [5]).

8 Werken met het elektrische gereedschap

WAARSCHUWING

Gevaar voor letsel

Werkstuk zo bevestigen, dat hetijdens de bewerking Niet kan bewegen.

Vóor het begin

• Overbelast de machine Niet door deze te sterk aan te drukken! U krijgt het.best schuurresultaat wanner u met een matig sterke aandrukkracht werk. De schuurafname en -kaliteit hangen in principe af van de keuze van het juiste schuurmaterial.

• Houd de machine voor een goede geleiding met beiden handen vast aan het motorhuis [1-3] en de tandwielkop [1-6].
  Bordschuim wordt broos naarmate het ouder wordt. Voor werkzaamheden het bord-schuim op slijtage controeren.

i De tabellen A en B tonen de aanbevolen instellingen voor uiteenlopende schuuren polijstwerkzaamheden.

8.1 Tabel A - schuren

Grofschuren Fijnschuren

Lak, vulmiddel, pla- x 5 - 6 zacht x 1 - 3 superzacht muur

Lak, verf x 4 - 6 hard x 3 - 6 hard

Hout, fineer x 5 - 6 hard x 3 - 6 zacht

Kunststof x 2 - 6 zacht x 1 - 4 zacht

Staal, koper, alumi- x 6 zacht x 3 - 6 zacht inium

8.2 Tabel B - polijsten

	Polijsten	Aflakken	Hoogglans polijsten
Lak	6	3	4 - 6
	Spons grof/fijn	Vilt zicht	Lamsvel
	Polijstpasta	Harde wax	-
Kunststof	6	3	6
	Vilt hard	Vilt zicht	Lamsvel
	Polijstpasta	Harde wax	-

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Vór alle onderhouds- en reinigingswerkzaamheden de stekker.altijd uit het stopcontact trekken!
Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is om de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparations mogen alleen door de fabrikant of door servicewerkplaatsen uitgevoerd worden. Alleen originele Festool-reserveonderdelen gebruiken.

Meer informatatie: www.festool.nl/service

Omdeluchtcirculatie te garanderen, moeten de koellluchtopeningen in de motorbehuizing alkijd vrij en schoon gehonden worden.

De machine is met zelfuitschakelbare speciale koolstofborstels uitgerust. Zijn die versleten, dan volgt een automatische stroomonderbreaking en komt de machine tot stilstand.

9.1 Schijfrem

De rubberen manchet [3-2] verhindert bij de excenterbeweging (fijnschuren) dat de steun-schijf ongecontroleerd op toeren komt. Omdat de manchet na verloop vanijd verslijt,要去 dieze bij afnemende remwerking door een neue verrangen worden.

10 Accessoires

Gebruik alleen originele steun- en poetssteun-schijven van Festool. Het gebruik van inferieure steun- en poetssteunsschijven kan tot een aan-zienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt.

De bestelnummers voor accessoires en gereedschap vindt u op www.festool.nl.

10.1 Extra handgreep monteren [5]

De extra handgreep [5-3] kan maar keuze rechts of links op de tandwielkop worden geschroefd.

10.2 Ergonomische handgreep [5]

Met de ergonomische handgreep [5-2] (gedeeltelijk als accessoire) kan er zonder vermoeid-heid gespolijst en geschuurd worden bij langdurige werkzaamheden.

Schuif de ergonomische handgreep tot aan het vastklikken op de geleidegroef [5-4] van de elektrische machine.

11 Milieu

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze

af. Neem de geldende nationale voorschriften in acht.

Volgens de Europese richtig inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie over de inzamelpunten vind je op www.festool.com/environment.

Informatie over kritische stoffen:

www.festool.nl/reach
