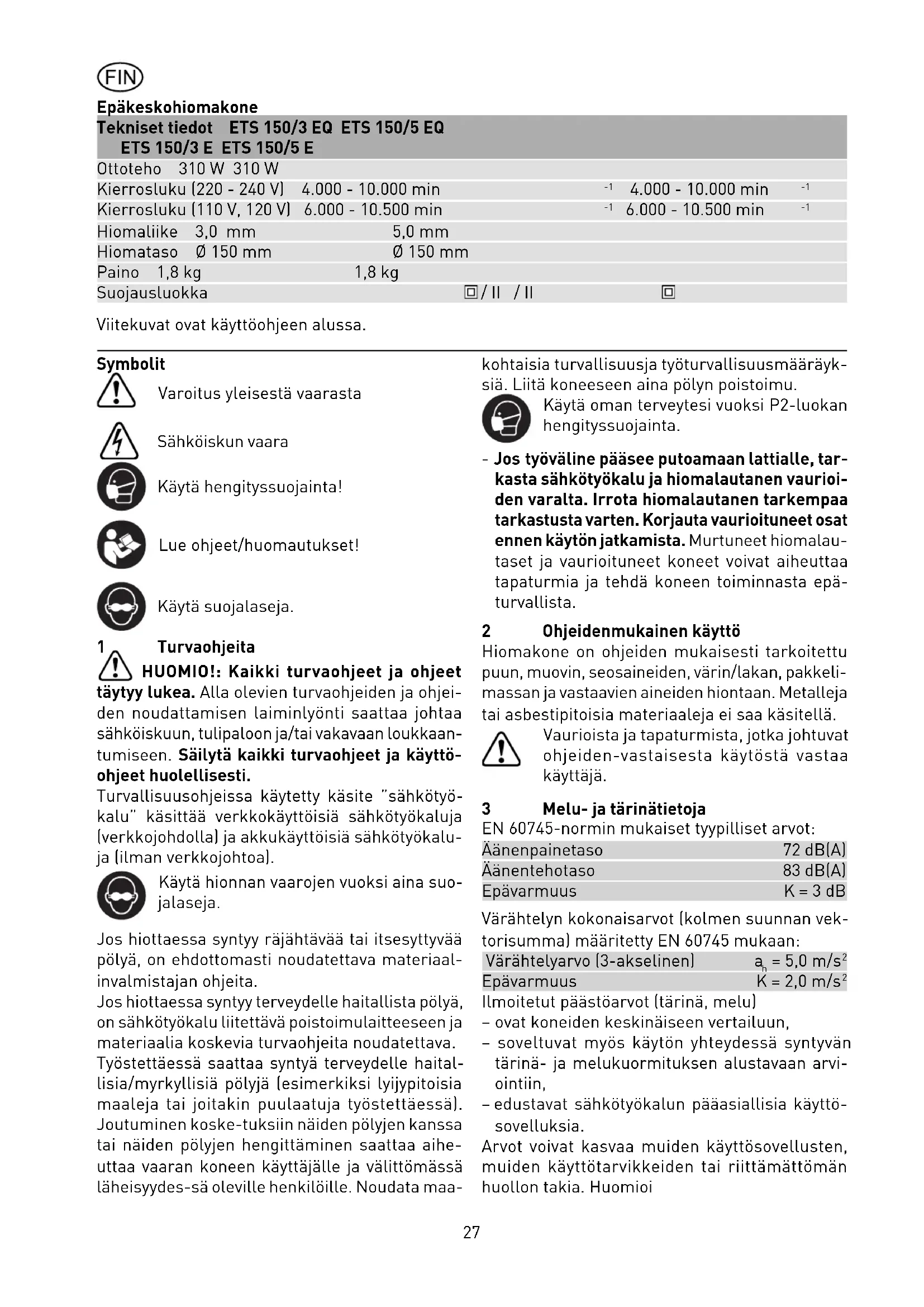

KÄYTTÖOHJE ETS 1505 E FESTOOL

Hiomaliike 3,0 mm 5,0 mm Hiomataso Ø 150 mm Ø 150 mm Paino 1,8 kg 1,8 kg Suojausluokka / II / II Viitekuvat ovat käyttöohjeen alussa. Symbolit Varoitus yleisestä vaarasta Sähköiskun vaara Käytä hengityssuojainta! Lue ohjeet/huomautukset! Käytä suojalaseja. 1 Turvaohjeita HUOMIO!: Kaikki turvaohjeet ja ohjeet täytyy lukea. Alla olevien turvaohjeiden ja ohjei- den noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaan- tumiseen. Säilytä kaikki turvaohjeet ja käyttö- ohjeet huolellisesti. Turvallisuusohjeissa käytetty käsite ”sähkötyö- kalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökalu- ja (ilman verkkojohtoa). Käytä hionnan vaarojen vuoksi aina suo- jalaseja. Jos hiottaessa syntyy räjähtävää tai itsesyttyvää pölyä, on ehdottomasti noudatettava materiaal- invalmistajan ohjeita. Jos hiottaessa syntyy terveydelle haitallista pölyä, on sähkötyökalu liitettävä poistoimulaitteeseen ja materiaalia koskevia turvaohjeita noudatettava. Työstettäessä saattaa syntyä terveydelle haital- lisia/myrkyllisiä pölyjä (esimerkiksi lyijypitoisia maaleja tai joitakin puulaatuja työstettäessä). Joutuminen koske-tuksiin näiden pölyjen kanssa tai näiden pölyjen hengittäminen saattaa aihe- uttaa vaaran koneen käyttäjälle ja välittömässä läheisyydes-sä oleville henkilöille. Noudata maa- kohtaisia turvallisuusja työturvallisuusmääräyk- siä. Liitä koneeseen aina pölyn poistoimu. Käytä oman terveytesi vuoksi P2-luokan hengityssuojainta. - Jos työväline pääsee putoamaan lattialle, tar- kasta sähkötyökalu ja hiomalautanen vaurioi- den varalta. Irrota hiomalautanen tarkempaa tarkastusta varten. Korjauta vaurioituneet osat ennen käytön jatkamista. Murtuneet hiomalau- taset ja vaurioituneet koneet voivat aiheuttaa tapaturmia ja tehdä koneen toiminnasta epä- turvallista. 2 Ohjeidenmukainen käyttö Hiomakone on ohjeiden mukaisesti tarkoitettu puun, muovin, seosaineiden, värin/lakan, pakkeli- massan ja vastaavien aineiden hiontaan. Metalleja tai asbestipitoisia materiaaleja ei saa käsitellä. Vaurioista ja tapaturmista, jotka johtuvat ohjeiden-vastaisesta käytöstä vastaa käyttäjä. 3 Melu- ja tärinätietoja EN 60745-normin mukaiset tyypilliset arvot: Äänenpainetaso 72 dB(A) Äänentehotaso 83 dB(A) Epävarmuus K = 3 dB Värähtelyn kokonaisarvot (kolmen suunnan vek- torisumma) määritetty EN 60745 mukaan: Värähtelyarvo (3-akselinen) a

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arvi- ointiin, – edustavat sähkötyökalun pääasiallisia käyttö- sovelluksia. Arvot voivat kasvaa muiden käyttösovellusten, muiden käyttötarvikkeiden tai riittämättömän huollon takia. Huomioi28 kääntönupin (1.10) avulla.

6.2 Ulkopuolinen imu imulaitteen avulla

Pidempiä hiontatöitä varten voidaan liittää Fes- tool-imulaite omaimun tilalle, jotta vältyttäisiin tiheistä suodatinvaihdoista. Tällöin imulaitteen imuletku (Ø 27 mm (1.8)) imuistukkaan (1.12). 7 Hiontakiekon valinta ja asennus

Laitteeseen voidaan asentaa kolmea eri kovuutta olevia hiontakiekkoja työstettävän pinnan mu- kaan. Kova: Pintojen karkeahiontaan, reunojen hiontaan. Pehmeä: Yleiskiekko taso- ja kaaripintojenkar- kea- ja hienohiontaan. Superpehmeä: Muotokappaleiden, kaarien, sä- teiden hienohiontaan. Ei saa käyttää reunojen hiontaan!

Hiontakiekot ja laitteen työkalupidin lukittuvat toisiinsa muotolukituksen (2.1) avulla. VARO Loukkaantumisvaara!

• Ennen kiekon kiinnikiertämistä on tarkistet- tava, että se kiinnittyy oikein.

• Turvallisuussyistä saa käyttää ainoastaan Festooln alkuperäisiä hiontakiekkoja. 8 Hiontavälineen kiinnitys Käytä ainoastaan Festooln alkuperäisiä hionta- välineitä! Stickfi x-hiontatasoon voidaan nopeasti ja helposti kiinnittää sopiva Stickfi x-hiomapaperi ja Stickfix-hiomakuitukangas. Itsekiinnittyvät hiontavälineet (1.14) painetaan yksinkertaisesti hiontatasoon (1.13), jolloin ne Stickfi x-hionta- tason tarrapinnan ansiosta pysyvät tukevasti paikoillaan. Käytön jälkeen Stickfi x-hiomapaperit irrotetaan yksinker-taisesti vetämällä. 9 Työohjeita Älä ylikuormita konetta liian voimak- kaalla painamisella! Paras hiontatulos saavutetaan sopivan paina- misen avulla. Mallin ETS 150/3 EQ, ETS 150/3 E avulla saavutetaan erinomainen pinnan laatu vaikka imuteho on pieni. Mallin ETS 150/5 EQ, ETS 150/5 E avulla saavutetaan korkea imuteho ja hyvä pinnan laatu. Hiontateho ja -laatu riippuu pääasiassa oikean hiontavälineen valinnasta. 4 Sähköliitäntä ja käyttöönotto VAROITUS Onnettomuusvaara, jos konetta käytetään kiel- letyllä jännitteellä tai taajuudella. - Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tietoja. - Pohjois-Amerikassa voidaan käyttää vain Fes- tool-koneita, joiden jännite on 120 V. Kytkin (1.2) toimii päälle-/poiskytkimenä. Jatku- vaa käyttöä varten se voidaan lukita päällekytken- täasentoon painamalla sivussa olevaa lukitusnap- pia (1.3). Lukitus vapautuu, kun nappia painetaan uudestaan. Vain mallissa ETS 150/3 EQ, ETS 150/5 EQ: Katso kuvaa 3 verkkoliitäntäjohdon liittämistä ja irro- tusta varten. 5 Elektroninen säätö Hiomakoneessa ETS 150/3 EQ, ETS 150/3 E, ETS 150/5 EQ, ETS 150/5 E on elektro- ninen säädin, jonka avulla kierroslukua voidaan säätää portaattomasti. Siten hiomanopeus voidaan sovittaa jokaiselle materiaalille sopivaksi (ks. luku 9). Kierrosluku säädetään säätöpyörän (1.1) avulla. 6 Pölyn poistoimu VARO Pöly voi olla terveydelle haitallista tai aiheuttaa allergisia reaktioita!

• Liitä koneeseen aina pölynpoisto.

• Käytä pölyä aiheuttavassa työssä hengityssuo- jainta.

6.1 Turbosuodattimen (osittain tarvikkeita)

Hiontapöly imetään hiomatasossa (1.13) olevien imuaukkojen kautta ja kerääntyy turbosuodatti- meen (1.5). Turbosuodattimen täyttyessä kerääntyneestä pölystä ja imutehon huonontuessa, on se vaih- dettava. Turbosuodattimen asennus - työnnä turbosuodattimen kartonkiosa tiivistys- huulineen (1.4) suodatinpitimen imuistukkaan (1.9), - aseta taaemman kartonkiosan korvake (1.6) suodatinpitimen pidinkielekkeeseen (1.7), - työnnä suodatinpidin aukkoineen (1.11) imuis- tukan (1.12) vasteeseen ja purista se paikoilleen29 Festool voi tarjota jokaiseen käyttötilanteeseen sopivan hiontavälineen (katso Festool-luettelosta tai internetistä osoitteesta „www.festool.com“). Elektroniikalla varustettuihin koneisiin suositte- lemme seuraavia asetuksia säätöpyörälle (1.1): Säätöpyörän asetus - Työ

- hiotaan suurinta tehoa käyttäen - hiotaan pois vanhaa maalia - hiotaan puuta tai vaneria ennen lakkausta - välihiotaan pintalakkauksen yhteydessä

- hiotaan ohutta esilakkaa - hiotaan puuta hiomakuitukankaan avulla - hiotaan puuosien reunoja - kiilloitetaan pohjamaalattuja puupintoja

- hiotaan täyspuu- ja vanerireunoja - hiotaan ikkunoiden ja ovien huulloksia - välihiotaan reunojen lakkauksia - hiotaan luonnonpuuikkunoita hiomakuitu- kankaan avulla - hiomakuitukankaan avulla kiilloitetaan puupin- toja ennen petsausta - petsattuja pintoja puhtaaksihiotaan hiomakui- tukankaan avulla - hiomakuitukankaan avulla hiotaan pois ylimää- räistä kalkkipastaa

- välihiotaan lakattaessa petsattuja pintoja - hiomakuitukankaan avulla puhdistetaan luon- nonpuuikkunoiden huulloksia

- hiotaan petsattuja reunoja - hiotaan lämpömuovattavia muoveja. 10 Hiontatasojarru Jotta hiontataso ei hallitsemattomasti karkaisi ylös, se jarrutetaan kauluksen (2.2) avulla. Koska kaulus ajan mittaan kuluu, on se jarrutehon laskiessa vaihdettava uuteen (tilausno. 453 388). 11 Huolto ja ylläpito

VAROITUS Onnettomuusvaara, sähköiskuvaara

• Irrota verkkopistoke aina pistorasiasta, ennen kuin alat tehdä koneeseen liittyviä töitä.

• Kaikki sellaiset huolto- ja korjaustyöt, jotka vaati- vat moottorin kotelon avaamisen, on aina annet- tava valtuutetun huoltokorjaamon tehtäväksi. Ilmakierron varmistamiseksi on moottorikotelon jäähdytysilma-aukot aina pidettävä auki ja puh- taina. Huolto ja korjaus vain valmistajan tehtaalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite koh- dasta: www.festool.com/Service EKAT

Käytä vain alkuperäisiä Festool- varaosia! Tilausnumero kohdassa www.festool.com/Service 12 Hävittäminen Sähkötyökaluja ei saa hävittää talousjätteen mukana! Toimita käytöstä poistetut koneet, lisä- tarvikkeet ja pakkaukset ympäristöä säästävään kierrätykseen. Noudata maakohtaisia määräyk- siä. Koskee vain EU-maita: EU-direktiivin 2002/96/ EY mukaan käytöstä poistetut sähkötyökalut ovat lajiteltavaa jätettä, joka on asianmukaisesti ohjattava ympäristöä säästävään kierrätykseen. REACh:iin liittyvät tiedot: www.festool.com/reach 13 Tarvikkeet Tarvikkeiden ja työkalujen tilausnumerot löydät Festoolin käyttö-/tuoteoppaasta tai Internet- osoitteesta www.festool.com.30 Excentersliber Tekniske data ETS 150/3 EQ ETS 150/5 EQ Effekt 310 W 310 W Omdrejningstal (220 - 240 V) 4.000 - 10.000 min
