BRUGSANVISNING ETS EC 1253 EQ FESTOOL

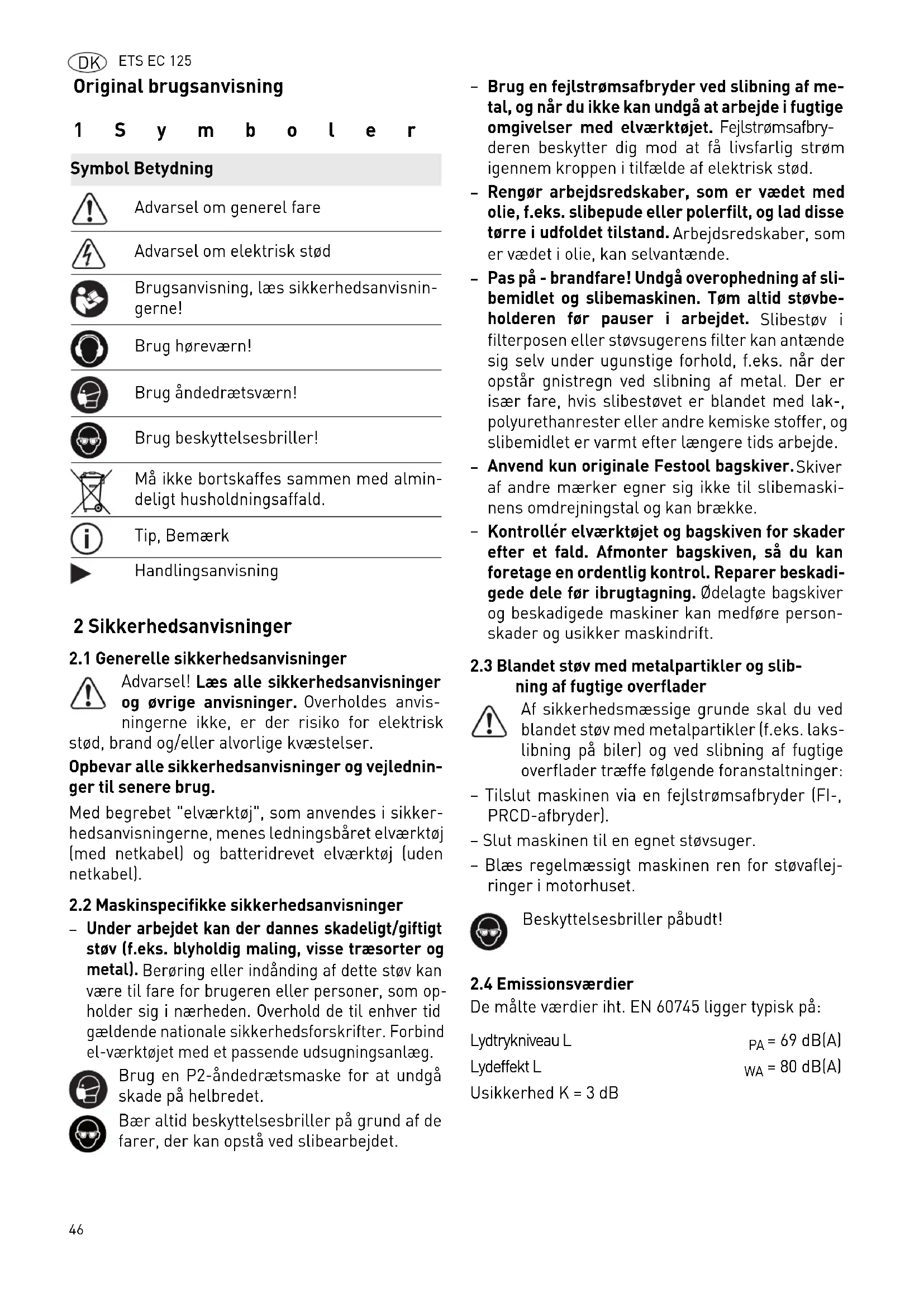

2 Säkerhetsanvisningar

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvisning-erne!

Brug høreværn!

Brug åndedrætsværn!

Brug beskyttelsesbriller!

Må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Tip, Bemærk

Handlingsanvisning

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Overholdes anvisningerne ikke, er der risiko for elektrisk rand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Med begrebet "elværktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsbåret elværktøj (med netkabel) og batteridrevet elværktøj (uden netkabel).

2.2 Maskinspecifikke sikkerhedsanvisninger

- Under arbejdet kan der dannes skadeligt/giftigt støv (f.eks. blyholdig maling, visse træsorter og metal). Berøring eller indånding af dette støv kan være til fare for brugeren eller personer, som opholder sig i nærheden. Overhold de til enhver tid gældende nationale sikkerhedsforskrifter. Forbind el-værktøjet med et passende udsugningsanlæg.

Brug en P2-åndedrætsmaske for at undgå skade på helbredet.

Bær altid beskyttelsesbriller på grund af de farer, der kan opstå ved slibearbejdet.

- Brug en fejlstrømsafbryder ved slibning af metal, og når du ikke kan undgå at arbejde i fugtige omgivelser med elværktøjet. Fejlstrømsafbryderen beskytter dig mod at få livsfarlig strøm igennem kroppen i tilfælde af elektrisk stød.

- Rengør arbejdsredskaber, som er vædet med olie, f.eks. slibepude eller polerfilt, og lad disse tørre i udfoldet tilstand. Arbejdsredskaber, som er vædet i olie, kan selvantænde.

- Pas på - brandfare! Undgå overophedning af slibemidlet og slibemaskinen. Tøm altid støvbeholderen før pauser i arbejdet. Slibestøv i filterposen eller støvsugerens filter kan antænde sig selv under ugunstige forhold, f.eks. når der opstår gnistregn ved slibning af metal. Der er især fare, hvis slibestøvet er blandet med lak-, polyurethanrester eller andre kemiske stoffer, og slibemidlet er varmt efter længere tids arbejde.

- Anvend kun originale Festool bagskiver. Skiver af andre mærker egner sig ikke til slibemaskinens omdrejningstal og kan brække.

- Kontrollér elværktøjet og bagskiven for skader efter et fald. Afmonter bagskiven, så du kan foretage en ordentlig kontrol. Reparer beskadigede dele før ibrugtagning. ∅delagte bagskiver og beskadigede maskiner kan medføre person-skader og usikker maskindrift.

2.3 Blandet støv med metalpartikler og slibning af fugtige overflader

Af sikkerhedsmæssige grunde skal du ved blandet støv med metalpartikler (f.eks. lakslibning på biler) og ved slibning af fugtige overflader træffe følgende foranstaltninger:

- Tilslut maskinen via en fejlstrømsafbryder (FI-, PRCD-afbryder).

- Slut maskinen til en egnet støvsuger.

- Blæs regelmæssigt maskinen ren for støvaflej-ringer i motorhuset.

Beskyttelsesbriller påbudt!

2.4 Emissionsværdier

De målte værdier iht. EN 60745 ligger typisk på:

Lydtrykniveau L PA = 69 dB(A)

Lydeffekt L WA = 80 dB(A)

Usikkerhed K = 3 dB

FORSIGTIG

Støj, der opstår ved arbejdet Beskadigelse af hørelsen

▶ Brug høreværn!

De angivne emissionsværdier (vibration, støj)

• bruges til sammenligning af maskiner,
• men kan også bruges til en foreløbig bedømmelse af vibrations- og støjbelastningen ved brug.
• repræsenterer de vigtigste anvendelsesformål for elværktøjet.

En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer eller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tomgangs- og stilstandstider!

3 Bestemmelsesmæssig brug

Slibemaskinerne er beregnet til slibning af træ, kunststof, kompositmateriale, maling/lak, spartelmasse og lignende materialer. Ved blandet støv med metalpartikler (f.eks. lakslibning på biler) og ved slibning af fugtige overflader skal der overholdes særlige sikkerhedsanvisninger. Slibemaskinerne er ikke beregnet til ren metalslibning. Asbestholdigt materiale må ikke bearbejdes.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

4 Tekniske data

Excentersliber ETS EC 125/3 EQ

Effekt 400 W
Omdrejningstal (ubelastet) 6000 - 10000 min	-1
Slibebevægelse 3,0 mm
Bagskive D 125 mm
Vægt (uden netkabel, med bagskive)	1,2 kg
Beskyttelsesklasse /II

5 Maskinelementer

[1-1] Tænd/sluk-knap
[1-2] Hastighedsregulering
[1-3] Bagskive

[1-4] plug it-tilslutning

[1-5] Udsugningsstuds

[1-6] LED til udsugningsregistrering

De angivne illustrationer findes i tillægget til brugsanvisningen.

6 Ibrugtagning

ADVARSEL

Ikke-tilladt spænding eller frekvens! Fare for ulykke

▶ Forsyningsspændingen og strømkildens frekvens skal stemme overens med angivelserne på typeskiltet.
▶ I Nordamerika må der kun bruges Festool-maskiner med spændingsangivelsen 120 V/60 Hz.

Før du tænder maskinen, skal du forsikre dig om, at bajonetlukningen på netledningen er lukket og låst helt.

Tænd/sluk [1-1]

TIL Tryk på tænd/sluk-knappen [1-1]

FRA Tryk på tænd/sluk-knappen[1-1]

① Ved aktiveret udsugningsregistrering kan elværktøjet ikke tændes, hvis udsugningsslangen ikke er tilsluttet - se kap. 7.3.

7 Indstillinger

ADVARSEL

Risiko for kvæstelser, elektrisk stød

▶ Træk altid netstikket ud af stikkontakten før arbejde på maskinen!

7.1 Elektronik

Maskinen er forsynet med en helperiodeelektronik med følgende egenskaber:

Blød opstart

Den elektronisk styrede softstart sørger for, at ma- skinen starter uden ryk.

Det forvalgte omdrejningstal holdes konstant ved hjælp af elektronikken. Derved holdes en jævn slibehastighed også under belastning.

Reduktion af omdrejningstal ved høje vibrationer

I tilfælde af et højt vibrationsniveau på elværktøjet, f.eks. ved anvendelse samme med en InterfacePad, reduceres omdrejningstallet automatisk for at skåne elværktøjet og brugeren.

Temperatursikring

For at undgå overophedning af motoren begrænses den optagne effekt ved for høj motortemperatur. Hvis temperaturen fortsat stiger, frakobles elværktøjet. Maskinen kan først tændes igen, når motoren er afkølet.

7.2 Indstilling af omdrejningstal

Omdrejningstallet kan indstilles med indstillings-hjulet [1-2] til mellem 6000 og 10000 min ^-1 .

Derved kan du foretage en optimal tilpasning af slibehastigheden til det pågældende materiale (se kapitel 8).

7.3 Udsugningsregistrering

Den elektroniske udsugningsregistrering registrerer, om der er sluttet en udsugningsslange til elværktøjet. Efter aktivering kan elværktøjet kun tændes med tilsluttet udsugningsslange.

Aktivering/deaktivering af udsugningsregistrering

Udsugningsregistreringen er deaktiveret ved levering.

▶ Tænd for elværktøjet ved at trykke kort på tænd/sluk-knappen[1-1].
▶ Sluk for elværktøjet igen, og hold tænd/slukknappen [1-1] trykket ind.
Elværktøjet bipper 1 gang.

▶ Drej hastighedsreguleringen [1-2] i begge slutstillinger (trin 1 og 6).

Elværktøjet bipper hhv. 3 gange for tænd og 2 gange for sluk.

▶ Slip tænd/sluk-knappen [1-1].

Udsugningsregistreringen er aktiveret eller deaktiveret.

Driftstilstanden signaliseres med LED-lampen [1-6]:

Lyser : Udsugningsslangen er tilsluttet

Blinker: Ingen udsugningsslange er tilsluttet, elværktø-jet kan ikke tændes.

Ingen lys: Udsugningsregi- streringen er ikke aktiv.

7.4 Udskiftning af bagskive [3]

Et optimalt arbejdsresultat kan kun opnås med originalt tilbehør og originale forbrugsmaterialer. Hvis der ikke anvendes originalt tilbehør og originale forbrugsmaterialer, bortfalder garantien.

Advarsel! Foretag ingen konstruktionsmæssige ændringer indvendigt i maskinen, när denne er åben, när bagskiven er afmonteret.

Sundhedsfare: Montering af forkert slibetallerkenstørrelse medfører uacceptabelt kraf-tige vibrationer på maskinen.

Alt efter den overflade, der skal bearbejdes, kan maskinen udstyres med tre forskellige bagskiver.

Hård: Grov- og finslibning på flader. Slibning på kanter.

Superblød: Finslibning på formdele, buede overflader, radier. Bruges ikke på kanter!

Det er hurtigt og let at fastgøre StickFix slibepapir og StickFix slibefilt på StickFix bagskiver.

▶ Støv kan være sundhedsfarligt. Arbejd derfor aldrig uden udsugning.
▶ Vær ved udsugning af sundhedsfarligt støv altid opmærksom på de nationale bestemmelser.

På udsugningsstudserne [1-5] kan der tilsluttes en Festool støvsuger med en udsugningsslangediameter på 27 mm.

Anbefaling: Anvend en antistatisk udsugningsslange! Derved er det muligt at reducere den elektriske opladning.

8 Arbejde med maskinen

ADVARSEL

Risiko for kvæstelser

▶ Fastgør altid arbejdsemnet på en sådan måde, at det ikke kan bevæge sig under bearbejdningen.

Overhold følgende anvisninger:

• Overbelast ikke maskinen ved at trykke for hårdt på den! Du opnår det bedste sliberesultat, hvis du arbejder med et moderat tryk på maskinen. Slibeydelsen og -kvaliteten afhænger først og fremmest af et korrekt valg af slibemidler.
• Hold fast i maskinen med begge hænder på motorhuset og gearhovedet af hensyn til en sikker føring af maskinen.

Ved slibeopgaver anbefaler vi følgende indstillinger af indstillingshjulet [1-2]:

Slibeopgaver Trin på ind-

stillingshjul

• Slibning med maks. slibeeffekt 5 - 6
• Afslibning af gammel maling
• Slibning af træ og finér før lakering
• Lakmellemslibning på flader
• Slibning af tynde lag forlak 4 - 5
• Slibning af træ med slibefilt
• Rejning på trædele
• Glatbearbejdning af grundede træflader
• Slibning af kanter af massivt træ og finér 3 - 4
• Slibning af fals på vinduer og døre
• Lakmellemslibning på kanter
• Grovslibning af naturtrævinduer med slibefilt
• Glatbearbejdning af træoverflader før bejdsning med slibefilt
• Afrivning eller fjernelse af overskydende kalkpasta med slibefilt
  – Lakmellemslibning på bejdsede flader 2 - 3
• Rensning af vinduesfalse i naturtræ med slibefilt
• Slibning af bejdsede kanter 1 - 2
• Slibning af termoplastiske kunststoffer

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Træk altid netstikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder!
▶ Vedligeholdelses- og reparationsarbejder, der kræver at motorhusets åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparationer må kun udføres af producenten eller service-værksteder: Nærmeste adresse finder De på: www.festool.dk/service

Brug kun originale Festool-reservedele! Best.-nr. finder De på: www.festool.dk/service

For at sikre luftcirkulationen skal køleluftåbningerne i motorhuset altid holdes frie og rene.

Gennemblæs og rens køleluftåbningerne ved faldende effekt eller højere vibrationer.

9.1 Bagskivebremse

Gummimanchetten [4-2] strejfer bagskiven og forhindrer, at bagskiven får for høje omdrejninger på ukontrolleret vis. Hvis bremseeffekten falder, skal denne udskiftes.

9.2 Rengøring af udsugningskanalerne

Vi anbefaler, at udsugningskanalerne i maskinen [4-1] rengøres, med en lille flad børste eller en stofklud ca. én gang om ugen (især ved slibning af kunstharpiksspartelmasse, ved vådslibning og slibning af gibs.

10 Tilbehør

Anvend udelukkende originale bag- og polerskiver fra Festool. Anvendelse af ringere bag- og polerskiver kan medføre betydelig ubalance, så arbejdets kvalitet forringes, og maskinen slides mere.

Bestillingsnumrene for tilbehør og værktøj kan du finde i dit Festool-katalog eller på internettet under „www.festool.dk“.

11 Miljø

Elværktøj må ikke bortskaffes med almindeligt husholdningsaffald! Apparater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU:lfølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse til national ret skal gammelt elværktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACH: www.festool.com/reach

År for CE-mærkning:2015

Chef for forskning, udvikling og teknisk dokumentation

2015-07-01

Originalbruksanvisning

1 Symbol b o l e r

Symbol Betydning

Advarsel om generell fare

Må ikke kastes i husholdningsavfallet.

Tips, merknad

Veiledning

2 Sikkerhetsregler

Ved ikke-forskriftsmessig bruk bærer bru- keren ansvaret.

4 Tekniske data

Eksentersliper ETS EC 125/3 EQ

Effekt 400 W
Turtall (tomgang) 6000 - 10000 o/min
Slipeløft 3,0 mm
Slipetallerken D 125 mm
Vekt (uten ledning, med slipe-tallerken)	1,2 kg
Beskyttelsesklasse /II

5 Apparatets deler

[1-1] På/av-knapp

[1-2] Turtallsregulering

[1-3] Slipetallerken

[1-4] plug it-tilkobling

[1-5] Avsughette

Før du slår på maskinen, må du påse at bajonettlukkingen på strømledningen er helt lukket og låst.

Slå på og av [1-1]

Avsugsregistreringen er deaktivert ved levering.

Kontinuerlig lys: sugeslange tilkoblet Blinkende lys: ingen sugeslange tilkoblet, elektro- verktøyet kan ikke slås på. Manglende lys: avsugsregis- treringen er ikke aktivert.

7.4 Bytte slipetallerken[3]

Ta hensyn til følgende merknader:

Chef for forskning, udvikling og teknisk dokumentation
