MANUAL DE USUARIO ETS EC 1253 EQ FESTOOL

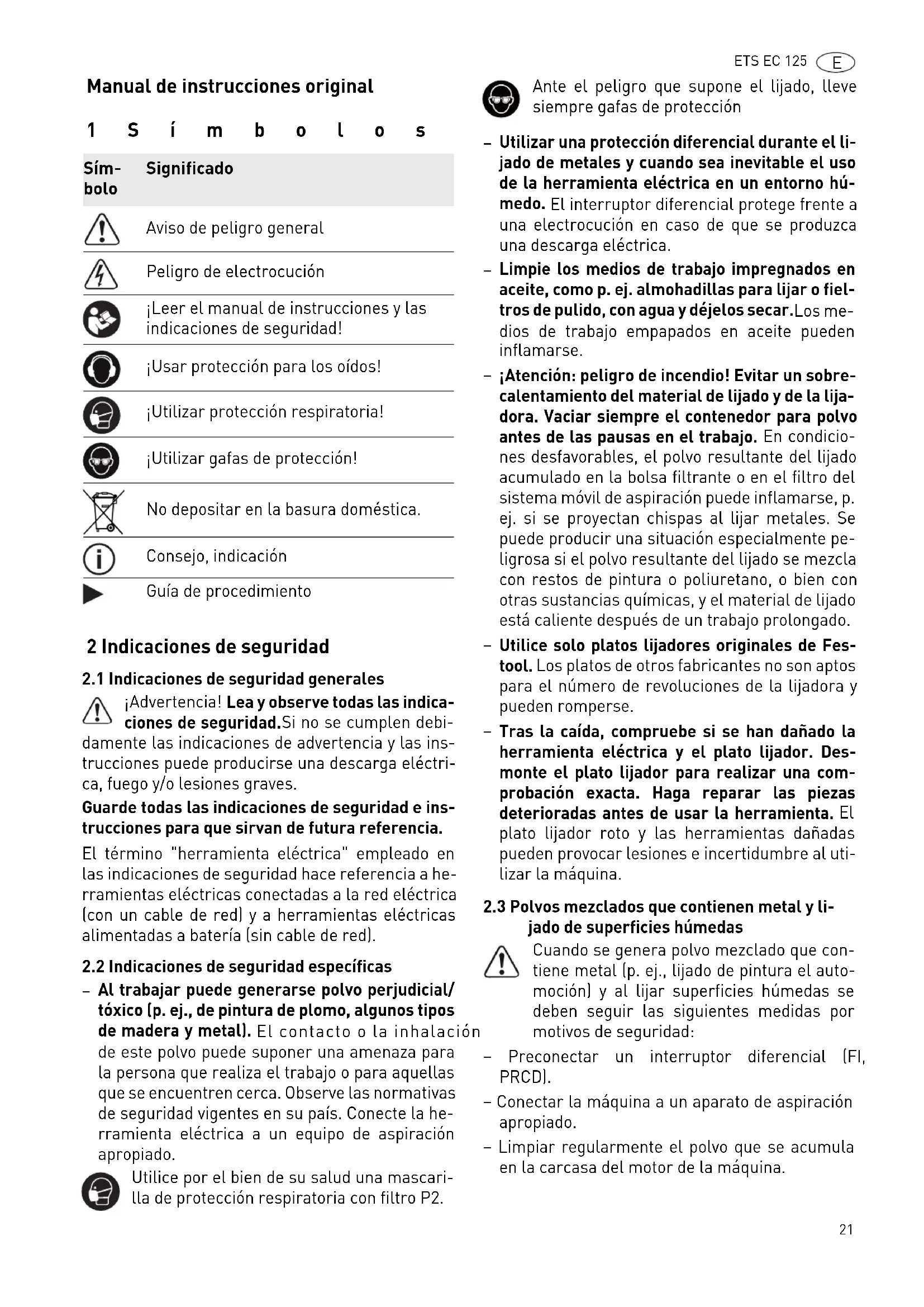

Manual de instrucciones original 1Símbolos 2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales

¡Advertencia! Lea y observe todas las indica- ciones de seguridad. Si no se cumplen debi- damente las indicaciones de advertencia y las ins- trucciones puede producirse una descarga eléctri- ca, fuego y/o lesiones graves. Guarde todas las indicaciones de seguridad e ins- trucciones para que sirvan de futura referencia. El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a he- rramientas eléctricas conectadas a la red eléctrica (con un cable de red) y a herramientas eléctricas alimentadas a batería (sin cable de red).

2.2 Indicaciones de seguridad específicas

Al trabajar puede generarse polvo perjudicial/ tóxico (p. ej., de pintura de plomo, algunos tipos de madera y metal). El contacto o la inhalación de este polvo puede suponer una amenaza para la persona que realiza el trabajo o para aquellas que se encuentren cerca. Observe las normativas de seguridad vigentes en su país. Conecte la he- rramienta eléctrica a un equipo de aspiración apropiado. Utilice por el bien de su salud una mascari- lla de protección respiratoria con filtro P2. Ante el peligro que supone el lijado, lleve siempre gafas de protección

Utilizar una protección diferencial durante el li- jado de metales y cuando sea inevitable el uso de la herramienta eléctrica en un entorno hú- medo. El interruptor diferencial protege frente a una electrocución en caso de que se produzca una descarga eléctrica.

Limpie los medios de trabajo impregnados en aceite, como p. ej. almohadillas para lijar o fiel- tros de pulido, con agua y déjelos secar. Los me- dios de trabajo empapados en aceite pueden inflamarse.

¡Atención: peligro de incendio! Evitar un sobre- calentamiento del material de lijado y de la lija- dora. Vaciar siempre el contenedor para polvo antes de las pausas en el trabajo. En condicio- nes desfavorables, el polvo resultante del lijado acumulado en la bolsa filtrante o en el filtro del sistema móvil de aspiración puede inflamarse, p. ej. si se proyectan chispas al lijar metales. Se puede producir una situación especialmente pe- ligrosa si el polvo resultante del lijado se mezcla con restos de pintura o poliuretano, o bien con otras sustancias químicas, y el material de lijado está caliente después de un trabajo prolongado.

Utilice solo platos lijadores originales de Fes- tool. Los platos de otros fabricantes no son aptos para el número de revoluciones de la lijadora y pueden romperse.

Tras la caída, compruebe si se han dañado la herramienta eléctrica y el plato lijador. Des- monte el plato lijador para realizar una com- probación exacta. Haga reparar las piezas deterioradas antes de usar la herramienta.

plato lijador roto y las herramientas dañadas pueden provocar lesiones e incertidumbre al uti- lizar la máquina.

2.3 Polvos mezclados que contienen metal y li-

jado de superficies húmedas Cuando se genera polvo mezclado que con- tiene metal (p. ej., lijado de pintura el auto- moción) y al lijar superficies húmedas se deben seguir las siguientes medidas por motivos de seguridad: – Preconectar un interruptor diferencial (FI, PRCD). – Conectar la máquina a un aparato de aspiración apropiado. – Limpiar regularmente el polvo que se acumula en la carcasa del motor de la máquina. Sím- bolo Significado Aviso de peligro general Peligro de electrocución ¡Leer el manual de instrucciones y las indicaciones de seguridad! ¡Usar protección para los oídos! ¡Utilizar protección respiratoria! ¡Utilizar gafas de protección! No depositar en la basura doméstica. Consejo, indicación Guía de procedimiento22 ETS EC 125

Los valores típicos obtenidos de acuerdo con la norma EN 60745 son: Valor de emisión de vibraciones en a

(suma vecto- rial de tres direcciones) e incertidumbre K determi- nada según EN 60745: Las emisiones especificadas (vibración, ruido) – sirven para comparar máquinas, – son adecuadas para una evaluación provisional de los valores de vibración y ruido en funciona- miento – y representan las aplicaciones principales de la herramienta eléctrica. Ampliación posible con otras aplicaciones, median- te otras herramientas o con un mantenimiento in- adecuado. Tenga en cuenta la marcha en vacío y los tiempos de parada de la máquina. 3 Uso conforme a lo previsto Conforme a las especificaciones, las lijadoras es- tán diseñadas para lijar madera, plástico, material compuesto, pintura/barniz, emplaste y materiales similares. Cuando se genera polvo mezclado que contiene metal (p. ej., lijado de pintura el automo- ción) y al lijar superficies húmedas se deben tener en cuenta algunas indicaciones especiales de se- guridad. Las lijadoras no son aptas para lijar metal. No trabaje con materiales que contengan amianto. El usuario será responsable de cualquier uti- lización indebida. 4 Datos técnicos 5 Componentes Las figuras indicadas se encuentran al principio del manual de instrucciones. 6 Puesta en servicio Ver la figura [2] para enchufar y desenchufar el ca- ble de conexión

a la red. Antes de conectar la máquina, asegúrese de que el cierre de bayoneta de la conexión a la red eléctrica está completamente cerrado y bloqueado. Conexión y desconexión [1-1] ¡Utilizar gafas de protección! Nivel de intensidad sonora L

= 80 dB(A) Incertidumbre K = 3 dB ATENCIÓN El ruido que se produce durante el trabajo puede dañar el oído

¡Utilice protección para los oídos! Valor de emisión de oscilacio- nes (3 ejes)

Lijadora excéntrica ETS EC 125/3 EQ Potencia 400 W Número de revoluciones (marcha en vacío) 6000 - 10000 rpm Órbita 3,0 mm Plato lijador D 125 mm Peso (sin cable de red, con plato lijador) 1,2 kg Clase de protección /II [1-1] Tecla de conexión/desconexión [1-2] Regulación del número de revoluciones [1-3] Plato lijador [1-4] Conexión plug it [1-5] Racor de aspiración [1-6] LED de detección de aspiración ADVERTENCIA Tensión o frecuencia no permitida Peligro de caída

La tensión de red y la frecuencia de la red eléc- trica deben coincidir con los datos que figuran en la placa de tipo.

En Norteamérica sólo las máquinas Festool pueden utilizarse con una tensión de 120 V/60 Hz. ENCEN- DIDO Pulsar la tecla de conexión/desconexión [1-1] APA- GADO Pulsar la tecla de conexión/desconexión

Si la detección de aspiración está activada, la herramienta eléctrica no puede encenderse si no tiene un tubo flexible de aspiración conecta- do; véase el cap. 7.3. 7Ajustes

7.1 Sistema electrónico

La máquina dispone de un sistema electrónico de onda completa con las siguientes propiedades: Arranque suave El arranque suave mediante control electrónico ga- rantiza una puesta en marcha de la máquina sin sa- cudidas. Número de revoluciones constante El número preseleccionado de revoluciones del motor se mantiene constante gracias a un sistema electrónico. De este modo se consigue una veloci- dad de lijado estable también bajo carga. Reducción del número de revoluciones con gran- des vibraciones Si se producen grandes vibraciones y oscilaciones en la herramienta eléctrica, p. ej. durante la utiliza- ción con una Interface-Pad, el número de revolu- ciones se reduce automáticamente con el fin de preservar la herramienta eléctrica y al usuario. Protector contra sobretemperatura Si la temperatura del motor es excesiva, se limita el consumo de potencia para proteger el motor frente a un sobrecalentamiento. En caso de que la tempe- ratura siga aumentando, la herramienta eléctrica se desconecta. Solo se puede volver a conectar una vez enfriado el motor.

7.2 Regular el número de revoluciones

Con la rueda de ajuste [1-2] se puede variar el nú- mero de revoluciones entre 6000 y 10000 rpm. De esta forma, la velocidad de lijado se puede adap- tar perfectamente a cada material (véase el capítu- lo 8).

7.3 Detección de aspiración

La detección electrónica de aspiración detecta si hay un tubo flexible de aspiración conectado a la herramienta eléctrica. Una vez activada, la herra- mienta solo se puede poner en marcha con un tubo flexible de aspiración conectado. Conexión y desconexión de la detección de aspira- ción La detección de aspiración viene desactivada de fá- brica.

Encender la herramienta eléctrica pulsando brevemente la tecla de conexión/desconexión [1-1]

Volver a desconectar la herramienta eléctrica manteniendo pulsada la tecla de conexión/des- conexión [1-1] de forma permanente. La herramienta eléctrica emite un pitido.

Girar la regulación del número de revoluciones [1-2] hasta ambas posiciones finales (niveles 1 y 6). La herramienta eléctrica emite tres pitidos para indicar la conexión o dos para indicar la desco- nexión.

La detección de aspiración está activada o desacti- vada. El modo de funcionamiento se indica mediante el LED [1-6]

Solo se conseguirá un resultado óptimo si se utilizan los accesorios y material de consu- mo originales. Si no se instalan accesorios o material de consumo originales, se extinguirá el derecho a la garantía. ¡Advertencia! No realizar ninguna modifica- ción en el interior de la máquina abierta si el plato lijador está desmontado. Consecuencias perjudiciales para la salud: El montaje de un plato lijador de tamaño in- correcto tiene como consecuencia un nivel de vibraciones de la máquina superior al admisible. ADVERTENCIA Peligro de lesiones y electrocución

Desconectar el enchufe de la toma de corriente antes de realizar cualquier trabajo en la máqui- na. Luz fija : tubo flexible de aspi- ración conectado Luz intermitente : no hay nin- gún tubo flexible de aspira- ción conectado,

herramienta no se puede encender. Ninguna luz: la detección de aspiración no está activada.24 ETS EC 125

La máquina se puede equipar con platos lijadores de tres durezas diferentes adaptados a la superficie de trabajo. Duro: lijado basto y lijado fino sobre superficies. Li- jado de cantos. Blando: Universal para el lijado basto y el lijado fi- no, para superficies planas y abombadas. Superblando: Lijado fino de piezas preformadas, curvaturas, radios. ¡No lo aplique en cantos!

7.5 Fijar los accesorios de lijado con StickFix

[3b] El abrasivo StickFix y el vellón de lijar StickFix co- rrespondientes se pueden fijar de forma rápida y sencilla en el plato lijador StickFix.

Presione el accesorio de lijado autoadhesivo so- bre el plato [1-3] lijador.

En los racores de aspiración [1-5] puede conectar- se un aspirador Festool con un diámetro de tubo flexible de aspiración de 27 mm. Recomendación: utilizar tubos flexibles de aspira- ción antiestáticos, pues reducen la carga electros- tática. 8 Trabajo con la máquina Tenga en cuenta las siguientes advertencias: – ¡No sobrecargue la máquina aplicando demasia- da presión! Los mejores resultados de lijado se consiguen aplicando una presión moderada. La calidad y el rendimiento de lijado dependen fun- damentalmente de la elección del abrasivo ade- cuado. – Sujete la máquina con ambas manos sobre la carcasa del motor y la cabeza del engranaje. Para los trabajos de lijado recomendamos los si- guientes ajustes de la rueda de ajuste [1-2]

9 Mantenimiento y cuidado ADVERTENCIA Consecuencias perjudiciales para la salud a cau- sa del polvo

El polvo puede ser perjudicial para la salud. Por este motivo, no trabaje nunca sin aspiración.

Durante la aspiración de polvo perjudicial para la salud, respete siempre las normativas nacio- nales. ADVERTENCIA Peligro de lesiones

Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella. Trabajos de lijado Nivel de la rueda de ajuste – Lijado con la máxima abrasión – Lijado de pinturas antiguas – Lijado de madera y enchapado antes del barnizado – Lijado intermedio de barniz en superficies 5-6 – Lijado de masilla tapaporos fina aplicada – Lijado de madera con vellón de lijar – Achaflanado en piezas de madera – Alisado de superficies de madera encha- padas 4-5 – Lijado de cantos de madera maciza y en- chapada – Lijado en el renvalso de ventanas y puer- tas – Lijado intermedio de barniz en cantos – Rectificado de ventanas de madera natu- ral con vellón de lijar – Alisado de superficies de madera con ve- llón de lijar antes del barnizado – Eliminación o despegado de cal en pasta sobrante con vellón de lijar 3-4 – Lijado intermedio de barniz en superficies barnizadas – Limpieza de renvalsos de ventanas de madera natural con vellón de lijar 2-3 – Lijado de cantos barnizados – Lijado de plásticos termoplásticos 1-2 ADVERTENCIA Peligro de lesiones, electrocución

Desconectar el enchufe de la red antes de reali- zar cualquier trabajo de mantenimiento o con- servación.

Todos los trabajos de mantenimiento y repara- ción que exijan abrir la carcasa del motor tan sólo pueden ser llevados a cabo por un taller au- torizado.ETS EC 125

Servicio de atención al cliente y re- paraciones solo está disponible por parte del fabricante o de los talleres de reparación: encuentre la dirección más próxima a usted en: www.festool.es/Servicios Utilice únicamente piezas de recambio Festool originales. Despiece en: www.festool.es/Servicios A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispues- tas en la carcasa del motor deben mantenerse li- bres y limpias. Si se observa una disminución del rendimiento o un aumento de las vibraciones, soplar y limpiar las aberturas para el aire de refrigeración.

El manguito de goma [4-2] roza el plato lijador e impide que aumente de forma incontrolada el nú- mero de revoluciones del plato lijador. Debe susti- tuirlo cuando disminuya el efecto de frenado.

9.2 Limpieza de los canales de aspiración

Recomendamos limpiar los canales de aspiración de la máquina [4-1] aproximadamente una vez por semana (sobre todo al lijar espátula con resina ar- tificial, con afilado húmedo o de yeso) con un pe- queño cepillo plano o un paño. 10 Accesorios Utilice solo platos lijadores y pulidores originales de Festool. El uso de platos lijadores y pulidores de poca calidad puede originar considerables des- equilibrios que reducen la calidad de los resultados de trabajo y aumentan el desgaste de la máquina. Los números de pedido de los accesorios y las he- rramientas figuran en el catálogo de Festool o en la dirección de Internet www.festool.es. 11 Medio ambiente ¡No desechar las herramientas eléctricas con la basura doméstica! Reciclar las herramientas, los accesorios y los embalajes de forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes. Solo UE: de acuerdo con la Directiva europea sobre residuos herramientas eléctricas y electrónicas y su transposición a la legislación nacional, las he- rramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. Información sobre REACh: www.festool.com/reach 12 Declaración de conformidad CE Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas, normas o documentos normativos: 2006/42/CE, 2004/108/CE (hasta el 19.04.2016), 2014/30/UE (a partir del 20.04.2016), 2011/65/UE, EN 60745-1:2009, EN 60745-2-4, EN 55014- 1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-3- 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013. Festool GmbH Wertstr. 20, D-73240 Wendlingen, Alemania Wolfgang Zondler Director de investigación, desarrollo y documenta- ción técnica 2015-07-01 EKAT

Lijadora excéntrica N.º de serie

ETS EC 125/3 EQ 500074

Año de certificación CE:201526 ETS EC 125
