MODE D'EMPLOI ETS EC 1253 EQ FESTOOL

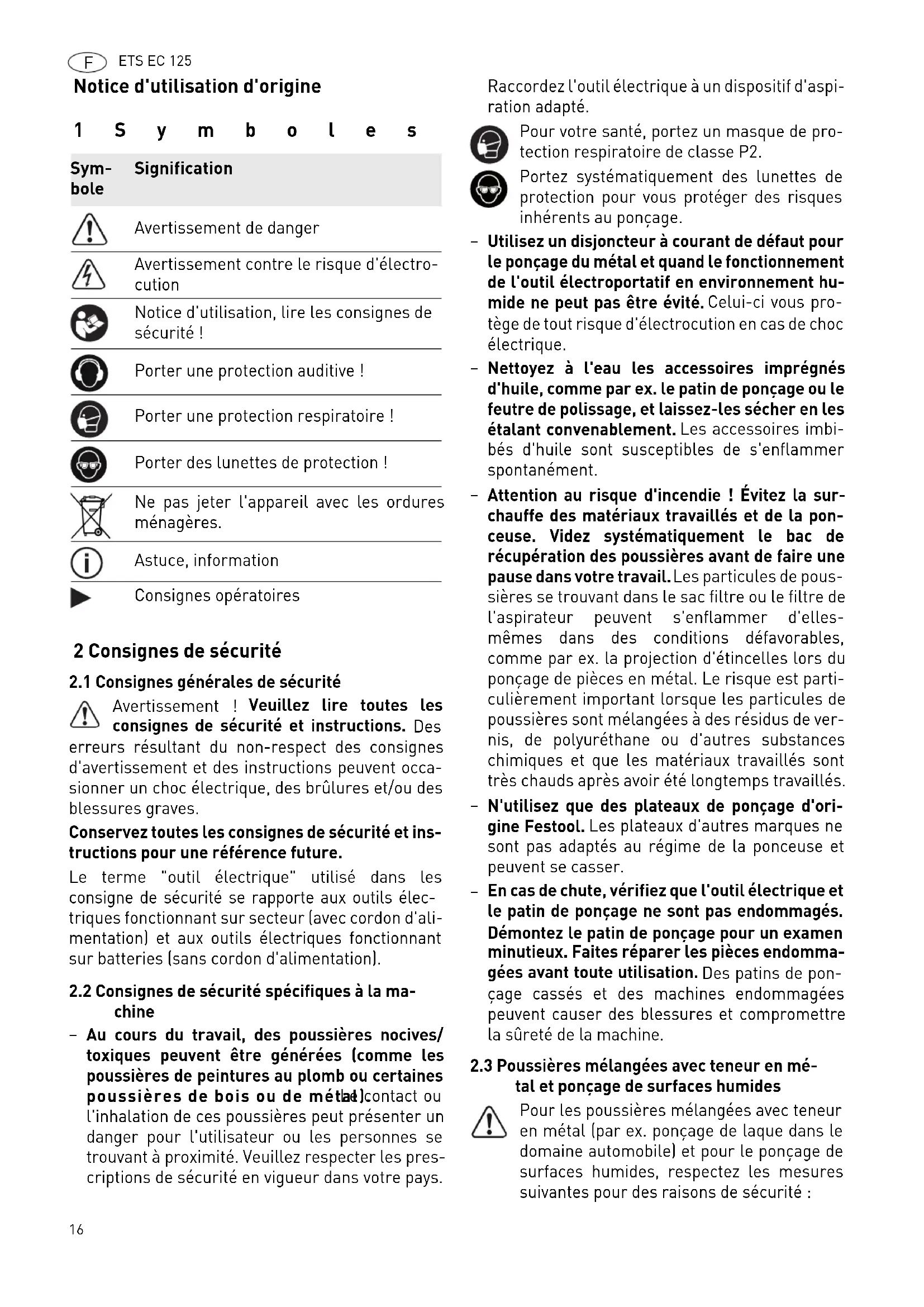

Notice d'utilisation d'origine 1Symboles 2 Consignes de sécurité

2.1 Consignes générales de sécurité

Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Des erreurs résultant du non-respect des consignes d'avertissement et des instructions peuvent occa- sionner un choc électrique, des brûlures et/ou des blessures graves. Conservez toutes les consignes de sécurité et ins- tructions pour une référence future. Le terme "outil électrique" utilisé dans les consigne de sécurité se rapporte aux outils élec- triques fonctionnant sur secteur (avec cordon d'ali- mentation) et aux outils électriques fonctionnant sur batteries (sans cordon d'alimentation).

2.2 Consignes de sécurité spécifiques à la ma-

Au cours du travail, des poussières nocives/ toxiques peuvent être générées (comme les poussières de peintures au plomb ou certaines poussières de bois ou de métal). Le contact ou l'inhalation de ces poussières peut présenter un danger pour l'utilisateur ou les personnes se trouvant à proximité. Veuillez respecter les pres- criptions de sécurité en vigueur dans votre pays. Raccordez l'outil électrique à un dispositif d'aspi- ration adapté. Pour votre santé, portez un masque de pro- tection respiratoire de classe P2. Portez systématiquement des lunettes de protection pour vous protéger des risques inhérents au ponçage.

Utilisez un disjoncteur à courant de défaut pour le ponçage du métal et quand le fonctionnement de l'outil électroportatif en environnement hu- mide ne peut pas être évité. Celui-ci vous pro- tège de tout risque d'électrocution en cas de choc électrique.

Nettoyez à l'eau les accessoires imprégnés d'huile, comme par ex. le patin de ponçage ou le feutre de polissage, et laissez-les sécher en les étalant convenablement. Les accessoires imbi- bés d'huile sont susceptibles de s'enflammer spontanément.

Attention au risque d'incendie ! Évitez la sur- chauffe des matériaux travaillés et de la pon- ceuse. Videz systématiquement le bac de récupération des poussières avant de faire une pause dans votre travail. Les particules de pous- sières se trouvant dans le sac filtre ou le filtre de l'aspirateur peuvent s'enflammer d'elles- mêmes dans des conditions défavorables, comme par ex. la projection d'étincelles lors du ponçage de pièces en métal. Le risque est parti- culièrement important lorsque les particules de poussières sont mélangées à des résidus de ver- nis, de polyuréthane ou d'autres substances chimiques et que les matériaux travaillés sont très chauds après avoir été longtemps travaillés.

N'utilisez que des plateaux de ponçage d'ori- gine Festool. Les plateaux d'autres marques ne sont pas adaptés au régime de la ponceuse et peuvent se casser.

En cas de chute, vérifiez que l'outil électrique et le patin de ponçage ne sont pas endommagés. Démontez le patin de ponçage pour un examen minutieux. Faites réparer les pièces endomma- gées avant toute utilisation. Des patins de pon- çage cassés et des machines endommagées peuvent causer des blessures et compromettre la sûreté de la machine.

2.3 Poussières mélangées avec teneur en mé-

tal et ponçage de surfaces humides Pour les poussières mélangées avec teneur en métal (par ex. ponçage de laque dans le domaine automobile) et pour le ponçage de surfaces humides, respectez les mesures suivantes pour des raisons de sécurité : Sym- bole Signification Avertissement de danger Avertissement contre le risque d'électro- cution Notice d'utilisation, lire les consignes de sécurité ! Porter une protection auditive ! Porter une protection respiratoire ! Porter des lunettes de protection ! Ne pas jeter l'appareil avec les ordures ménagères. Astuce, information Consignes opératoiresETS EC 125

– Installez en amont de l'appareil un disjoncteur à courant de défaut (FI, PRCD). – Raccordez l'outil à un aspirateur approprié. – Nettoyez régulièrement par soufflage les dépôts de poussières accumulés dans le carter moteur.

2.4 Valeurs d'émission

Les valeurs mesurées selon la norme NE 60745 sont habituellement : Valeur d'émission vibratoire a

(somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à la norme EN 60745 : Les valeurs d'émission indiquées (vibration, bruit) – sont destinées à des fins de comparaisons entre les outils. – Elles permettent également une estimation pro- visoire de la charge de vibrations et de la nui- sance sonore lors de l'utilisation – et représentent les principales applications de l'outil électrique. Cependant, si la ponceuse est utilisée pour d'autres applications, avec d'autres outils de travail ou est insuffisamment entretenue, la charge de vibrations et la nuisance sonore peuvent être nette- ment supérieures. Tenir compte des temps de ra- lenti et d'immobilisation de l'outil ! 3 Utilisation en conformité avec les ins- tructions Les ponceuses sont conçues pour le ponçage des matériaux suivants : bois, matières plastiques, ma- tériaux composites, peintures / vernis, enduits et matériaux similaires. Pour les poussières mélan- gées avec teneur en métal (par ex. ponçage de la- que dans le domaine automobile) et pour le pon- çage de surfaces humides, respectez les consignes spéciales de sécurité. Les ponceuses ne conviennent pas pour poncer uniquement du métal. Les matériaux contenant de l'amiante ne doivent pas être poncés ! L'utilisateur est responsable des dommages provoqués par une utilisation non conforme. 4 Caractéristiques techniques 5 Composants de l’appareil Les illustrations indiquées se trouvent en début de notice d'utilisation. 6 Mise en service Voir en figure [2] a connexion et la déconnexion du câble de raccordement

au secteur. Avant de mettre en marche l'outil, assurez- vous que le raccord à baïonnette est complè- tement fermé et verrouillé sur le câble d'ali- mentation. Portez des lunettes de protection ! Niveau de pression acoustique L

= 69 dB(A) Niveau de puissance acoustique L

= 80 dB(A) Incertitude K = 3 dB ATTENTION Acoustique se produisant lors du travail Endommagement de l'ouïe

Utilisez une protection auditive ! Valeur d’émission vibratoire (tridirectionnelle)

Ponceuse excentrique ETS EC 125/3 EQ Puissance 400 W Vitesse de rotation (à vide) 6000 - 10000 tr/ min Course de ponçage 3,0 mm Plateau de ponçage Ø 125 mm Poids (sans câble secteur, avec plateau de ponçage) 1,2 kg Classe de protection /II [1-1] Interrupteur marche/arrêt [1-2] Régulation de la vitesse [1-3] Plateau de ponçage [1-4] Raccordement plug-it [1-5] Raccord d'aspiration [1-6] LED de détection de l'aspiration AVERTISSEMENT Tension ou fréquence non admissible ! Risque d'accident

La tension et la fréquence d'alimentation élec- trique doivent être conformes aux indications de la plaque signalétique.

En Amérique du nord, utilisez uniquement les outils Festool fonctionnant sous une tension de 120 V/60 Hz.18 ETS EC 125

Si la détection de l'aspiration est activée, l'outil électroportatif ne peut pas fonctionner sans tuyau d'aspiration raccordé ; voir le chapitre 7.3. 7 Réglages

La machine dispose d'un système électronique à ondes pleines avec les propriétés suivantes : Démarrage progressif Le démarrage progressif assure un fonctionne- ment sans à-coups de la machine. Vitesse de rotation constante La vitesse sélectionnée est maintenue constante de manière électronique. La vitesse de ponçage reste donc homogène, même lorsque l'outil est forte- ment sollicité. Réduction de la vitesse de rotation en cas de vibrations importantes En cas de vibrations et oscillations importantes au niveau de l'outil électroportatif, par ex. lors de l'uti- lisation avec un pad d'interface, la vitesse de rota- tion est automatiquement réduite pour préserver l'homme et la machine. Sécurité thermique Pour éviter la surchauffe du moteur, la puissance absorbée de l'outil est réduite en cas de tempéra- ture trop élevée du moteur. Si la surtempérature perdure, la machine s'arrête complètement. Une nouvelle mise en marche n'est possible qu'après refroidissement du moteur.

7.2 Réglage de la vitesse

La molette [1-2] permet de régler la vitesse de ro- tation entre 6000 et 10000 min

Vous pouvez ainsi adapter de façon optimale la vi- tesse de ponçage à chaque matériau (voir le cha- pitre 8).

7.3 Détection de l'aspiration

La détection électronique de l'aspiration détecte si un tuyau d'aspiration est branché sur l'outil élec- troportatif. Une fois celle-ci activée, l'outil électro- portatif ne fonctionne que si le tuyau d'aspiration est branché. Activation / désactivation de la détection de l'aspi- ration La détection de l'aspiration est désactivée lors de la livraison.

Mettez l'outil électroportatif en marche en ap- puyant rapidement sur l'interrupteur marche/ arrêt [1-1]

Désactivez à nouveau l'outil électroportatif et maintenez l'interrupteur marche/arrêt [1-1]

permanence enfoncé. L'outil électroportatif émet 1 bip sonore.

Réglez la vitesse de rotation [1-2] dans les deux positions finales (niveau 1 et niveau 6). L'outil électroportatif émet 3 bips sonores pour marche ou 2 bips sonores pour arrêt.

Relâchez l'interrupteur marche/arrêt [1-1]

La détection de l'aspiration est activée ou désacti- vée. Le mode de fonctionnement est signalé par la LED [1-6]

7.4 Remplacement du plateau de ponçage [3]

Pour obtenir un résultat exceptionnel, utili- ser uniquement les accessoires et consom- mables d'origine. En cas de non-utilisation des accessoires et consommables d'origine, les dommages qui pourraient s'ensuivre ne sont pas couverts par la garantie. Avertissement ! Ne procédez à aucune mo- dification de l'outil lorsque le plateau de pon- çage est démonté. Risque pour la santé : le montage d'un pla- teau de ponçage de taille inappropriée conduit à des vibrations inadmissiblement élevées sur l'outil. Marche Appuyez sur l'interrupteur marche/arrêt [1-1] Arrêt Appuyez sur l'interrupteur marche/arrêt [1-1] AVERTISSEMENT Risques de blessures, choc électrique

Débranchez prise de courant avant toute inter- vention sur la machine ! Voyant allumé en permanence : tuyau d'aspira- tion branché Voyant clignotant : aucun tuyau d'aspiration branché, l'outil électroportatif ne démarre pas. Aucun voyant allumé :

détection de l'aspiration n'est pas activée.ETS EC 125

En fonction de la surface à traiter, cet outil peut être équipé de trois plateaux de ponçage de duretés dif- férentes. Surfaces dures : ponçage dégrossissant et pon- çage fin sur des surfaces. Ponçage des chants. Surfaces tendres : accessoire universel pour pon- çage dégrossissant et ponçage fin, pour surfaces planes et incurvées. Surfaces super tendres : pour ponçage fin sur pièces de forme, bombages, rayons. Ne pas em- ployer sur chant !

7.5 Fixation des accessoires de ponçage avec

StickFix [3b] Le plateau de ponçage StickFix permet de fixer des abrasifs et des feutres StickFix adaptés de manière simple et rapide.

Placez l'accessoire de ponçage auto-agrippant sur le plateau de ponçage [1-3] et appuyez bien.

Le raccord d'aspiration [1-5] permet de raccorder un aspirateur Festool avec tuyau d'aspiration de 27 mm de diamètre. Notre recommandation : utilisez un tuyau d'aspi- ration antistatique ! La fonction antistatique em- pêche la charge d'électricité statique. 8 Travail avec la machine Observez les consignes suivantes : – Ne surchargez pas l'outil : n'exercez pas de pres- sion trop importante ! Pour obtenir des résultats optimaux, il convient d'exercer une pression mo- dérée. Les performances de ponçage et la quali- té du ponçage dépendent essentiellement du choix de l'abrasif. – Pour guider l'outil de façon sûre, maintenez-le avec les deux mains au niveau du carter du mo- teur et de la tête de carter. Pour les travaux de ponçage, nous recommandons de régler la molette comme suit [1-2]

AVERTISSEMENT Risques pour la santé dus aux poussières

Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travaillez jamais sans aspiration.

Respectez toujours les prescriptions nationales en vigueur lors de l'aspiration de poussières dangereuses pour la santé. AVERTISSEMENT Risques de blessures

Fixer la pièce à usiner de manière à ce qu‘elle ne puisse pas bouger pendant le traitement. Travaux de ponçage Position de la molette – Ponçage avec abrasion élevée – Ponçage d'anciennes peintures – Ponçage de bois et de contreplaqué avant peinture – Ponçage intermédiaire de peintures (sur- faces planes)

– Ponçage de sous-couches fines – Ponçage de bois à l'aide du non-tissé de ponçage – Réalisation de chants sur des pièces en bois – Lissage de surfaces en bois à enduit

– Ponçage de chants en bois massif et en contreplaqué – Ponçage dans la rainure de fenêtres et de portes – Ponçage intermédiaire du vernis de chants – Ponçage de fenêtres en bois naturel à l'aide du non-tissé de ponçage – Lissage de la surface en bois avant le dé- capage à l'aide du non-tissé de ponçage – Ponçage ou enlèvement de la pâte de chaux superflue à l’aide du non-tissé de ponçage

– Ponçage intermédiaire de vernis de sur- faces décapées – Nettoyage de rainures de fenêtres en bois à l'aide du non-tissé de ponçage

– Ponçage de chants décapés – Ponçage de matières synthétiques ther- moplastiques

9 Entretien et maintenance Seuls le fabricant et un atelier homo- logué sont habilités à effectuer toute réparation ou service . Voir conditions : www.festool.fr/services Utilisez uniquement des pièces Fes- tool d'origine. Référence sur : www.festool.fr/services Pour assurer la circulation de l'air, il est impératif que les ouïes de ventilation du carter moteur soient maintenues dégagées et propres. En cas de pertes de puissance ou de vibrations ac- crues, purgez et nettoyez les ouvertures de circula- tion d'air de refroidissement.

9.1 Frein de plateau

Le manchon en caoutchouc [4-2] effleure le pla- teau de ponçage et évite ainsi une montée en vi- tesse incontrôlée du plateau de ponçage. Il doit être remplacé lorsque l'effet de freinage se fait moins efficace.

9.2 Nettoyage des canaux d'aspiration

Nous recommandons de nettoyer environ une fois par semaine (surtout en cas de ponçage de mastic synthétique, de ponçage à l'eau ou de plâtre) les ca- naux d'aspiration dans l'outil [4-1] avec une petite brosse plate ou avec un chiffon en tissu. 10 Accessoires Utilisez uniquement des plateaux de ponçage et de polissage d'origine Festool. L'utilisation de pla- teaux de ponçage et de polissage de moindre qua- lité peut provoquer un balourd considérable, en- traînant une dégradation de la qualité du résultat et une usure prématurée de l'outil. Les références des accessoires et des outils fi- gurent dans le catalogue Festool ou sur Internet "www.festool.fr". 11 Environnement Ne jetez pas l'outil électroportatif avec les or- dures ménagères ! Éliminez l'appareil, les acces- soires et les emballages de façon compatible avec l'environnement. Respectez les prescriptions na- tionales en vigueur. Uniquement UE : d'après la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les ou- tils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique par les fi- lières de recyclage. Informations à propos de REACh : www.festool.com/reach 12 Déclaration de conformité CE Nous certifions, sous notre propre responsabilité, que ce produit satisfait aux exigences des direc- tives, normes ou documents correspondants suivants : 2006/42/CE, 2004/108/CE (jusqu'au 19.04.2016), 2014/30/UE (à partir du 20.04.2016), 2011/65/UE, EN 60745-1:2009, EN 60745-2-4, EN 55014- 1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-3- 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013. Festool GmbH Wertstr. 20, D-73240 Wendlingen, Allemagne Wolfgang Zondler Directeur recherche, développement, documenta- tion technique 2015-07-01 AVERTISSEMENT Risques de blessures, choc électrique

Avant tout travail de maintenance ou d'entretien, débranchez toujours la prise de courant !

Toute opération de réparation ou d'entretien né- cessitant l'ouverture du boîtier moteur ne peut être entreprise que par un atelier de réparation Festool agréé. EKAT

Ponceuse excentrique N° de série

ETS EC 125/3 EQ 500074

Année du marquage CE :2015ETS EC 125
