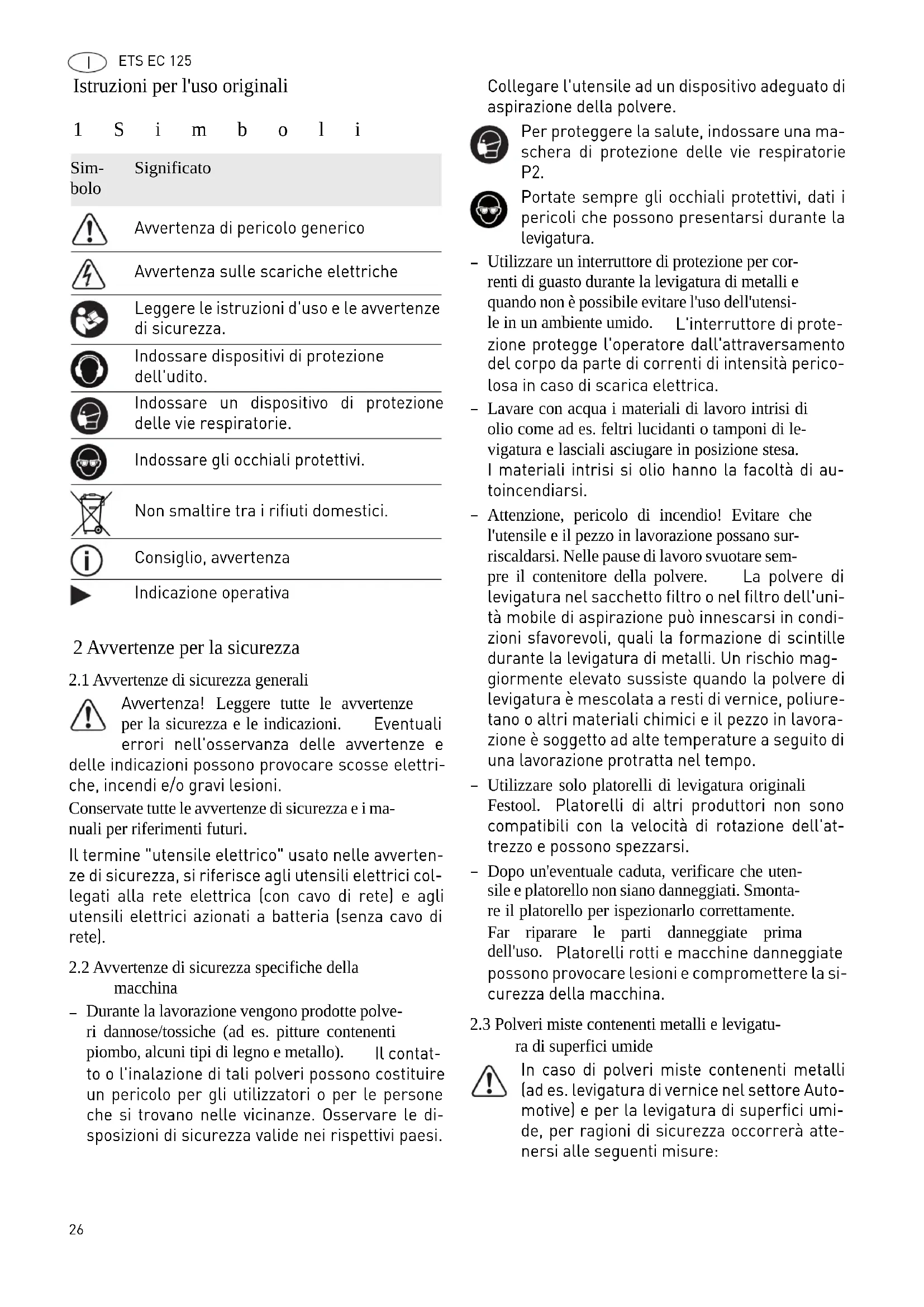

MANUALE UTENTE ETS EC 1253 EQ FESTOOL

Istruzioni per l'uso originali

1 S i m b o l i

Sim- Significato bolo

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avvertenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossare un dispositivo di protezione delle vie respiratorie.

Indossare gli occhiali protettivi.

Non smaltire tra i rifiuti domestici.

Consiglio, avvertenza

Indicazione operativa

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali

Avvertenza! Leggere tutte le avvertenze per la sicurezza e le indicazioni. Eventuali errori nell'osservanza delle avvertenze e delle indicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

Il termine "utensile elettrico" usato nelle avvertenze di sicurezza, si riferisce agli utensili elettrici collegati alla rete elettrica (con cavo di rete) e agli utensili elettrici azionati a batteria (senza cavo di rete).

2.2 Avvertenze di sicurezza specifiche della macchina

- Durante la lavorazione vengono prodotte polve- ri dannose/tossiche (ad es. pitture contenenti piombo, alcuni tipi di legno e metallo). Il contat- to o l'inalazione di tali polveri possono costituire un pericolo per gli utilizzatori o per le persone che si trovano nelle vicinanze. Osservare le dis- posizioni di sicurezza valide nei rispettivi paesi.

Collegare l'utensile ad un dispositivo adeguato di aspirazione della polvere.

Per proteggere la salute, indossare una maschera di protezione delle vie respiratorie P2.

Portate sempre gli occhiali protettivi, dati i pericoli che possono presentarsi durante la levigatura.

- Utilizzare un interruttore di protezione per correnti di guasto durante la levigatura di metalli e quando non è possibile evitare l'uso dell'utensile in un ambiente umido. L'interruttore di protezione protegge l'operatore dall'attraversamento del corpo da parte di correnti di intensità pericolosa in caso di scarica elettrica.

- Lavare con acqua i materiali di lavoro intrisi di olio come ad es. feltri lucidanti o tamponi di levigatura e lasciali asciugare in posizione stesa. I materiali intrisi si olio hanno la facoltà di autoincendiarsi.

- Attenzione, pericolo di incendio! Evitare che l'utensile e il pezzo in lavorazione possano surriscaldarsi. Nelle pause di lavoro svuotare sempre il contenitore della polvere. La polvere di levigatura nel sacchetto filtro o nel filtro dell'unità mobile di aspirazione può innescarsi in condizioni sfavorevoli, quali la formazione di scintille durante la levigatura di metalli. Un rischio maggiormente elevato sussiste quando la polvere di levigatura è mescolata a resti di vernice, poliuretano o altri materiali chimici e il pezzo in lavorazione è soggetto ad alte temperature a seguito di una lavorazione protratta nel tempo.

- Utilizzare solo platorelli di levigatura originali Festool. Platorelli di altri produttori non sono compatibili con la velocità di rotazione dell'attrezzo e possono spezzarsi.

- Dopo un'eventuale caduta, verificare che utensile e platorello non siano danneggiati. Smontare il platorello per ispezionarlo correttamente. Far riparare le parti danneggiate prima dell'uso. Platorelli rotti e macchine danneggiate possono provocare lesioni e compromettere la sicurezza della macchina.

2.3 Polveri miste contenenti metalli e levigatura di superfici umide

In caso di polveri miste contenenti metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di superfici umide, per ragioni di sicurezza occorrerà attenersi alle seguenti misure:

• Inserire a monte un interruttore di protezione per correnti di guasto (salvavita, PRCD).
• Collegare l'utensile ad un aspiratore adeguato.
• Pulire periodicamente l'utensile mediante soffiaggio, per rimuovere la polvere depositatasi all'interno della cassa del motore.

Indossare gli occhiali protettivi!

2.4 Emissioni

I valori rilevati in base alla norma EN 60745 indicano tipicamente quanto segue:

Livello pressione sonora L _PA = 69 dB(A)

Livello di potenza sonora L WA = 80 dB(A)

Incertezza K = 3 dB

ATTENZIONE

Suono risultante dal lavoro

Danneggiamento dell'udito

▶ Utilizzare protezioni acustiche!

Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e incertezza K rilevati secondo la norma EN 60745:

Valore di emissione delle a_h=4,8 m/s^2 vibrazioni (su 3 assi) K=1,5 m/s^2

I valori di emissione indicati (vibrazioni, rumorosità)

• hanno valore di confronto tra le macchine,
• permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso,
• rappresentano l'attrezzo elettrico nelle sue applicazioni principali.

Valori maggiori sono plausibili con altre applicazioni, con altri utensili e in caso di scarsa manutenzione. Osservare i tempi di pausa e di funzionamento a vuoto della macchina!

3 Utilizzo conforme

Per utilizzo conforme si intende la levigatura di legno, plastica, materiali compositi, colori/vernici, stucco a spatola e materiali simili. In caso di polveri miste contenenti metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di superfici umide, andranno rispettate avvertenze di sicurezza specifiche. L'utilizzo conforme delle levigatrici non prevede la pura levigatura di metalli. Non è consentita la lavorazione di materiali contenenti amianto!

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

4 Dati tecnici

Levigatrice orbitale ETS EC 125/3 EQ

Potenza 400 W
Numero di giri (a vuoto) 6000 - 10000giri/min
Corsa di levigatura 3,0 mm
Platorello di levigatura D 125 mm
Peso (senza cavo, con plato-rello)	1,2 kg
Classe di protezione /II

5 Elementi dell'utensile

[1-1] Pulsante ON/OFF
[1-2] Regolazione del numero di giri
[1-3] Platorello per levigare
[1-4] Attacco plug-it
[1-5] Bocchettone d'aspirazione
[1-6] LED di riconoscimento aspirazione

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non ammesse!

Pericolo di incidenti

La tensione di rete o la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta.
In America settentrionale è consentito esclusivamente l'impiego di utensili Festool con tensione 120 V/60 Hz.

Per collegare e scollegare il cavo di alimentazione elettrica - vedi la fig. [2].

Prima di accendere la macchina, accertarsi che l'attacco a baionetta del cavo di alimentazione sia chiuso correttamente e bloccato in posizione.

Accensione/spegnimento [1-1]

ON Premere il pulsante ON/OFF [1-1]

OFF Premere il pulsante ON/OFF [1-1]

ETS EC 125

Con la funzione di riconoscimento dell'aspirazione attivata non è possibile accendere l'attrezzo elettrico senza che ad esso non sia collegato una tubazione di aspirazione - Vedere cap. 7.3.

7 Impostazioni

AVVERTENZA

Pericolo di lesioni, scarica elettrica

▶ Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina dalla presa!

7.1 Elettronica

La macchina è dotata di un'elettronica ad albero pieno con le seguenti caratteristiche:

Avvio morbido

L'avvio dolce regolato elettronicamente garantisce un avviamento della macchina "senza strappi".

Numero di giri costante

La velocità di rotazione del motore selezionata è mantenuta costante mediante un controllo elettronico. Ciò consente di usufruire di un regime di levigatura uniforme anche sotto carico.

Riduzione della velocità di rotazione con vibrazioni elevate

Quando l'attrezzo elettrico è soggetto a vibrazioni e oscillazioni marcate, ad es. durante l'utilizzo di una piastra intermedia, la velocità di rotazione viene limitata automaticamente al fine di ridurre il carico meccanico sull'attrezzo e sull'operatore stesso.

Protezione contro il surriscaldamento

Onde scongiurare un surriscaldamento del motore, al raggiungimento di un livello di temperatura troppo elevato l'assorbimento di potenza viene limitato. Se la temperatura continua a salire, l'attrezzo elettrico si disinserisce. Sarà possibile riaccendere la macchina solo dopo un sufficiente raffreddamento del motore.

7.2 Regolazione n. di giri

La velocità di rotazione può essere regolata mediante l'apposita rotella [1-2] tra 6000 e 10000 min ^-1 .

In tal modo sarà possibile adeguare in maniera ottimale l'andatura della levigatura ai materiali di volta in volta utilizzati (vedere capitolo 8).

7.3 Riconoscimento dell'aspirazione

La funzione elettronica di riconoscimento dell'aspirazione rileva il collegamento di una tubazione di aspirazione sull'attrezzo elettrico. L'attivazione di questa funzione comporta l'utilizzo di una tubazione, senza la quale l'attrezzo elettrico non può essere acceso.

Attivazione e disattivazione del riconoscimento dell'aspirazione

Al momento della fornitura, la funzione di riconoscimento dell'aspirazione è disattivata.

▶ Accendere l'utensile premendo brevemente il tasto ON/OFF[1-1].
▶ Riaccendere l'utensile e tenere premuto il tasto ON/OFF [1-1].
L'utensile elettrico emette un segnale acustico 1 volta.
▶ Ruotare la regolazione del numero di giri [1-2] in entrambe le impostazioni (livello 1 e 6).
L'utensile elettrico emette un segnale acustico 3 volte per ON, 2 volte per OFF.
▶ Rilasciare il pulsante ON/OFF [1-1].

La funzione di riconoscimento dell'aspirazione è attiva o non attiva.

Il modo di esercizio viene segnalato dai LED [1-6]:

Luce continua: il tubo di aspirazione è collegato

Luce lampeggiante: il tubo di aspirazione non è collegato impossibile accendere l'attrezzo elettrico.

Nessuna luce: la funzione di riconoscimento dell'aspirazione non è attiva.

7.4 Sostituzione del platorello [3]

Risultati ottimali si conseguono solo con accessori e materiali di lavoro originali. La garanzia si estingue se vengono montati accessori e materiali di lavoro non originali.

Attenzione! Non effettuare modifiche costruttive all'interno della macchina aperta quando il platorello è smontato.

Rischi per la salute Il montaggio di un plato- rello di dimensioni errate può causare vibra- zioni eccessive e non ammesse per la mac- china.

A seconda della superficie da trattare, la macchina può essere equipaggiata con tre platorelli di levigatura di diversa durezza.

Duro: Sgrossatura e finitura su superfici. Levigatura di spigoli.

Morbido: universale per sgrossatura e finitura, per superfici piane e curve.

Supermorbido: levigatura fine su pezzi sagomati, concavi e convessi. Non utilizzare per gli spigoli!

7.5 Fissaggio degli accessori per la levigatura con StickFix [3b]

Sul platorello di levigatura StickFix è possibile fissare i dischi abrasivi e i vlies di levigatura adatti StickFix in modo semplice e rapido.

Fissate l'accessorio di levigatura autoadesivo premendolo sul platorello[1-3].

7.6 Aspirazione

AVVERTENZA

Pericolo per la salute provocato dalle polveri

▶ Le polveri possono essere nocive alla salute. Per questo motivo non lavorate mai senza l'aspirazione.
▶ Quando aspirate polveri nocive alla salute osservate sempre le disposizioni nazionali.

Ai bocchettoni di aspirazione [1-5] può essere collegata un'unità mobile d'aspirazione Festool con un diametro del tubo flessibile d'aspirazione di 27 mm.

Consiglio: utilizzare una tubazione di aspirazione antistatica! In tal modo si riduce l'insorgenza di cariche elettrostatiche.

8 Lavorazione con la macchina

AVVERTENZA

Pericolo di lesioni

▶ Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

Osservare le seguenti indicazioni:

• Non sovraccaricare la macchina esercitando una pressione eccessiva! Il migliore risultato di levigatura si ottiene lavorando con una pressione d'appoggio adeguata. La qualità e il risultato di levigatura dipendono sostanzialmente dalla selezione dell'abrasivo corretto.
• Per guidare la macchina in modo sicuro, tenerla sempre con entrambe le mani afferrandola per la cassa motore e la testata ingranaggi.

Per i lavori di levigatura raccomandiamo le seguenti impostazioni della rotellina di regolazione [1-2]:

Levigatura Livello della

rotellina di regolazione

• Levigatura con massima asportazione 5 - 6
• Rimozione di vernice vecchia
• Levigatura di legno e piallaccio prima della verniciatura
• Levigatura intermedia di vernice su superfici
• Levigatura di sottili strati di vernice di 4 - 5 base
• Levigatura di legno mediante vello
• Livellamento di bordi su pezzi in legno
• Lisciatura di superfici di legno con mano di fondo
• Levigatura di bordi di legno massello e 3 - 4 piallaccio
• Levigatura dei profili di contatto di porte e finestre
• Levigatura intermedia della vernice su bordi
• Levigatura primaria di finestre in legno naturale mediante vello
• Lisciatura di superfici di legno mediante vello prima del trattamento a mordente
• Strofinamento o distacco di tinta in calce in eccesso mediante vello
• Levigatura intermedia di superfici trattate 2 - 3 a mordente
• Pulizia dei profili di contatto di finestre in legno naturale mediante vello
• Levigatura di bordi trattati a mordente 1 - 2
• Levigatura di materiali termoplastici

9 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scossa elettrica

▶ Prima di eseguire qualsiasi operazione di manutenzione o cura sulla macchina, disinserire sempre la spina dalla presa!
▶Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Servizio e riparazione solo da parte del costruttore o delle officine di servizio autorizzate. Le officine più vicine sono riportate di seguito: www.festool.com/service

Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito: www.festool.com/service

Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggiamento del motore.

Al verificarsi di una perdita di potenza o di un incremento delle vibrazioni, soffiare le aperture di aerazione con un getto d'aria e pulirle.

9.1 Frena platorello

Il manicotto di gomma [4-2] striscia contro il platorello e impedisce un accelerazione incontrollata del platorello. Sostituire il manicotto di gomma quando l'effetto frenante viene meno.

9.2 Pulizia dei canali di aspirazione

Si consiglia di pulire ca. una volta per settimana i canali di aspirazione della macchina (specialmente se si effettuano lavori di levigatura a umido e levigatura di stucchi di resina sintetica e di gesso) [4-1] utilizzando una spazzola piatta o un panno di stoffa.

10 Accessori

Utilizzare esclusivamente platorelli di levigatura e lucidatura originali Festool. L'uso di platorelli di levigatura e lucidatura di qualità inferiore può causare notevoli squilibri rotazionali che pregiudicano la qualità dei risultati e accelerano l'usura della macchina.

I numeri d'ordine per accessori e utensili si trovano nel catalogo Festool o su Internet alla pagina "www.festool.com".

11 Ambiente

Non gettare gli attrezzi elettrici tra i rifiuti domestici! Smaltire gli apparecchi, gli accessori e gli imballaggi introducendoli nel ciclo di recupero a tutela dell'ambiente. Attenersi alle disposizioni di legge nazionali in materia.

Sole UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli apparecchi elettrici devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.

Informazioni su REACH:

www.festool.com/reach

12 Dichiarazione di conformità CE

Levigatrice orbitale N. di serie

ETS EC 125/3 EQ 500074

Anno del contrassegno CE:2015

Dichiariamo sotto nostra unica responsabilità che il presente prodotto è conforme a tutti i requisiti di rilevanza definiti dalle seguenti direttive, norme o documenti normativi:

2006/42/CE, 2004/108/EG (fino al 19.04.2016), 2014/30/EU (a partire dal 20.04.2016), 2011/65/UE, EN 60745-1:2009, EN 60745-2-4, EN 2:1997+Corrigendum 1997+A1:2001 +A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61003-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germania

:v.W.8C

Wolfgang Zondler

Responsabile Ricerca, Sviluppo e Documentazione tecnica

2015-07-01
