ETS EC 1253 EQ - шлифовальная машина FESTOOL - Бесплатное руководство пользователя

Тип продукта	Эксцентриковая шлифовальная машина
Бренд	Festool
Модель	ETS EC 1253 EQ
Мощность	400 Вт
Скорость вращения (холостой ход)	6000 - 10000 об/мин
Ход шлифования	3,0 мм
Шлифовальная тарелка	125 мм
Вес (без сетевого кабеля)	1,2 кг
Класс защиты	II (двойная изоляция)
Уровень звукового давления	69 дБ(А)
Уровень звуковой мощности	80 дБ(А)
Значение вибрации	4,8 м/с²
Питание	Сеть (см. паспортную табличку)
Электронные функции	Плавный пуск, поддержание постоянной скорости, снижение скорости при вибрации, термозащита
Обнаружение пылесоса	Да (светодиод показывает статус)
Система крепления абразива	StickFix (самозахватная)
Подключение пылесоса	Диаметр 27 мм
Текущее обслуживание	Очищать вентиляционные отверстия, каналы пылесоса, заменять тормозную муфту
Рекомендуемые аксессуары	Оригинальные шлифовальные тарелки Festool, антистатический шланг
Ремонтопригодность	Только в авторизованном сервисном центре Festool

Часто задаваемые вопросы - ETS EC 1253 EQ FESTOOL

Какой тип шлифовальной машины Festool ETS EC 1253 EQ?

Это компактная и легкая (1,2 кг) эксцентриковая шлифовальная машина с ходом 3 мм, идеально подходящая для отделки и шлифования плоских или изогнутых поверхностей.

Как отрегулировать скорость вращения?

Используйте ручку [1-2] для установки скорости от 6000 до 10000 об/мин. Адаптируйте скорость к материалу (например, позиции 5-6 для абразивного шлифования, 1-2 для синтетических материалов).

Можно ли использовать эту шлифовальную машину без пылесоса?

Да, но обнаружение пылесоса может быть включено (по умолчанию выключено). Если включено, шлифовальная машина работает только при подключенном пылесосе. Для вашего здоровья всегда работайте с пылесосом.

Как заменить шлифовальную тарелку?

Отключите инструмент. Открутите центральный винт (см. рисунок [3]). Замените на оригинальную тарелку Festool подходящей жесткости (жесткая, мягкая или супермягкая). Внимание: неподходящая тарелка может вызвать чрезмерную вибрацию.

Какую защиту слуха и дыхания нужно использовать?

Используйте защиту слуха (уровень шума до 80 дБ(А)) и респиратор класса P2 для вредной пыли. Также обязательно защитные очки.

Что делать при перегреве двигателя?

Электроника термозащиты снижает мощность, а затем останавливает машину при перегреве. Дайте двигателю остыть перед повторным запуском. Избегайте перегрузок и очищайте вентиляционные отверстия.

Какое регулярное обслуживание необходимо?

Еженедельно очищайте каналы пылесоса щеткой, особенно после шлифования гипса. Проверяйте тормозную муфту тарелки и заменяйте ее, если эффект торможения снижается.

Можно ли использовать неоригинальные абразивы Festool?

Настоятельно рекомендуется использовать оригинальные аксессуары Festool (тарелки, абразивы StickFix). Сторонние изделия могут вызвать дисбаланс и повредить машину, аннулируя гарантию.

Как включить или выключить обнаружение пылесоса?

Процедура: включите инструмент, выключите, удерживая выключатель (1 звуковой сигнал), поверните ручку скорости в обе крайние положения (3 сигнала = включено, 2 сигнала = выключено), отпустите. Светодиод [1-6] показывает статус.

Где отремонтировать мою шлифовальную машину Festool?

Доверьте ремонт авторизованному сервисному центру Festool. Любое вскрытие корпуса третьими лицами аннулирует гарантию. Используйте только запасные части Festool (номера на www.festool.fr/services).

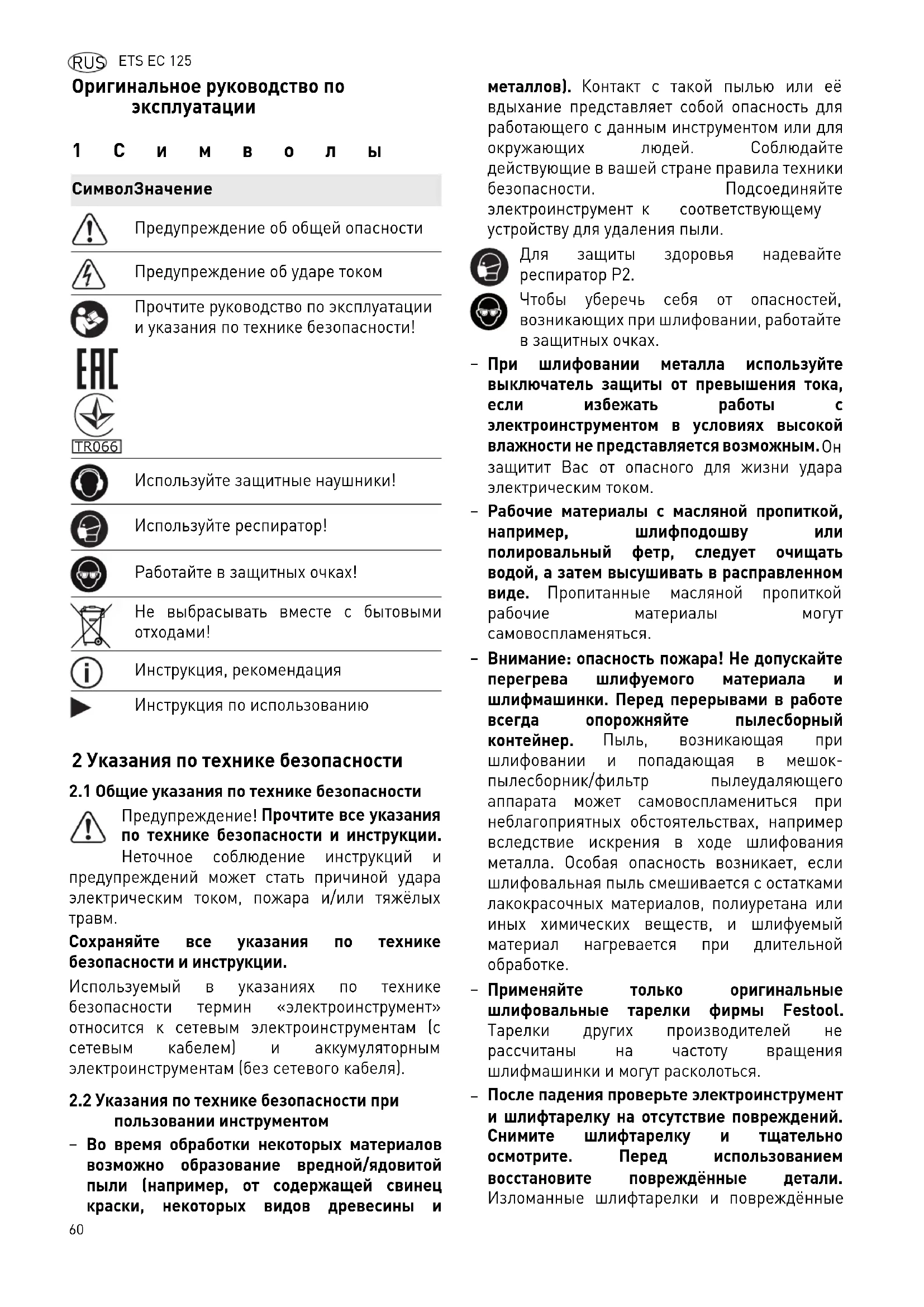

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ETS EC 1253 EQ FESTOOL

Оригинальное руководство по эксплуатации

1 С и м в о л ы

СимволЗначение

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности!

TR066

Используйте защитные наушники!

Используйте респиратор!

Работайте в защитных очках!

Не выбрасывать вместе с бытовыми отходами!

Инструкция, рекомендация

Инструкция по использованию

2 Указания по технике безопасности

2.1 Общие указания по технике безопасности

Предупреждение! Прочтите все указания по технике безопасности и инструкции.

Неточное соблюдение инструкций и предупреждений может стать причиной удара электрическим током, пожара и/или тяжёлых травм.

Сохраняйте все указания по технике безопасности и инструкции.

Используемый в указаниях по технике безопасности термин «электроинструмент» относится к сетевым электроинструментам (с сетевым кабелем) и аккумуляторным электроинструментам (без сетевого кабеля).

2.2 Указания по технике безопасности при пользовании инструментом

- Во время обработки некоторых материалов возможно образование вредной/ядовитой пыли (например, от содержащей свинец краски, некоторых видов древесины и

металлов). Контакт с такой пылью или её вдыхание представляет собой опасность для работающего с данным инструментом или для окружающих людей. Соблюдайте действующие в вашей стране правила техники безопасности. Подсоединяйте электроинструмент к соответствующему устройству для удаления пыли.

Для защиты здоровья надевайте респиратор P2.

Чтобы убережь себя от опасностей, возникающих при шлифовании, работайте в защитных очках.

- При шлифовании металла используйте выключатель защиты от превышения тока, если избежать работы с электроинструментом в условиях высокой влажности не представляется возможным. Он защитит Вас от опасного для жизни удара электрическим током.

- Рабочие материалы с масляной пропиткой, например, шлифподошву или полировальный фетр, следует очищать водой, а затем высушивать в расправленном виде. Пропитанные масляной пропиткой рабочие материалы могут самовоспламеняться.

- Внимание: опасность пожара! Не допускайте перегрева шлифуемого материала и шлифмашинки. Перед перерывами в работе всегда опорожняйте пылесборный контейнер. Пыль, возникающая при шлифовании и попадающая в мешок-пылесборник/фильтр пылеудаляющего аппарата может самовоспламениться при неблагоприятных обстоятельствах, например вследствие искрения в ходе шлифования металла. Особая опасность возникает, если шлифовальная пыль смешивается с остатками лакокрасочных материалов, полиуретана или иных химических веществ, и шлифуемый материал нагревается при длительной обработке.

- Применяйте только оригинальные шлифовальные тарелки фирмы Festool. Тарелки других производителей не рассчитаны на частоту вращения шлифмашинки и могут расколоться.

- После падения проверьте электроинструмент и шлифтарелку на отсутствие повреждений. Снимите шлифтарелку и тщательно осмотрите. Перед использованием восстановите повреждённые детали. Изломанные шлифтарелки и повреждённые

инструменты могут привести к травмам и нарушить безопасность работы.

2.3 Пылевые смеси с металлическими включениями и шлифование влажных поверхностей

При образовании пыли с металлическими включениями (например при шлифовании ЛКП в автомастерских) и при шлифовании влажных поверхностей по соображениям безопасности необходимо соблюдать следующие меры:

• Подключайте выключатель защиты от превышения тока (FI, PRCD).
• Подключайте машинку к подходящему пылеудаляющему аппарату.
  – Регулярно очищайте инструмент от отложений пыли в корпусе двигателя посредством его продувки.

Работайте в защитных очках!

2.4 Уровни шума

Определенные в соответствии с EN 60745 типовые значения:

Уровень звукового давления L_PA = 69 дБ(A)

Уровень мощности звуковых колебаний L_WA = 80 дБ(A)

Погрешность K = 3 дБ

Осторожно

Шум, возникающий при работе Повреждение органов слуха

▶ При работе используйте защитные наушники!

Коэффициент эмиссии колебаний a_h (сумма векторов трёх направлений) и погрешность К рассчитываются согласно EN 60745:

Коэффициент эмиссии a_h=4,8 m/c^2 колебаний (3-осный) K=1,5 m/c^2

Указанные значения уровня шума/вибрации

– служат для сравнения инструментов;

- можно также использ предварительной оценки шумовой и вибрационной нагрузки во время работы;

- отражают основные области применения электроинструмента.

При использовании машинки в других целях, с другими сменными (рабочими) инструментами или в случае их неудовлетворительного обслуживания шумовая и вибрационная нагрузки могут возрастать. Соблюдайте значения времени работы на холостом ходу и времени перерывов в работе!

3 Применение по назначению

Эти шлифмашинки предназначены для шлифовальных работ по дереву, пластмассе, композитам, лакокрасочным покрытиям, шпатлёвке и иным материалам с подобными свойствами. В случае образования пыли с металлическими включениями (например при обработке ЛКП в автомастерских) и при шлифовании влажных поверхностей необходимо соблюдать специальные указания по технике безопасности. Шлифмашинки не предназначены для шлифования чисто металлических поверхностей. Запрещается обрабатывать асбестосодержащие материалы.

Ответственность за использование не по назначению несёт пользователь.

Инструмент сконструирован для профессионального применения.

4 Технические данные

Эксцентриковая шлифмашинка	ETS EC 125/3 EQ
Мощность 400 Вт
Число об. (хол. ход) 6000 - 10000 об/мин
Ход эксцентрика 3,0 мм
Шлифовальная тарелка ∅ 125 мм
Масса (без сетевого кабеля, со шлифтарелкой)	1,2 кг
Класс защиты /II

5 Составные части инструмента

[1-1] Кнопка ВКЛ/ВЫКЛ
[1-2] Регулирование частоты вращения
[1-3] Шлифовальная тарелка
[1-4] Разъем plug it
o[1-5] тьАспирадиционный патрубок
[1-6] Светодиод функции распознавания пылеотсоса

Иллюстрации находятся в начале руководства по эксплуатации.

Предупреждение

Недопустимое напряжение или частота! Опасность несчастного случая

▶ Сетевое напряжение и частота источника тока должны соответствовать данным, указанным на заводской табличке.
▶ В Северной Америке можно использовать только машинки Festool с характеристикой по напряжению 120 В/60 Гц.

Подсоединение и отсоединение сетевого кабеля - см. рис. [2].

Перед включением машинки убедитесь в том, что байонетный затвор на сетевом кабеле полностью закрыт и заблокирован.

Включение/выключение [1-1]

ВКЛЮЧ Нажмите кнопку ВКЛ/ВЫКЛ [1-1] ЕНИЕ

ВЫКЛЮ Нажмите кнопку ВКЛ/ВЫКЛ [1-1] ЧЕНИЕ

① При включённой функции распознавания пылеотсоса электроинструмент не будет включаться без подсоединённого всасывающего шланга — см. гл. 7.3.

7 Н а с т р о й к и

Предупреждение

Опасность травмирования, удар током

▶ Перед началом любых работ на рубанке всегда вынимайте вилку из розетки!

7.1 Электроника

Машинка имеет электронную часть со следующими свойствами:

Плавный пуск

Плавный пуск с электронной регулировкой обеспечивает начало работы машинки без отдачи.

Постоянная частота вращения

Предустановленная частота вращения электродвигателя поддерживается постоянной с помощью электроники. Благодаря этому даже при нагрузке обеспечивается постоянная скорость шлифования.

6 Снюкение чытоты вращения при высокой вибрации

При появлении во время работы с электроинструментом значительных вибраций и колебаний – например при использовании промежуточной подложки – в целях защиты электроинструмента и пользователя автоматически снижается частота вращения.

Защита от перегрева

Во избежание перегрева при слишком высокой температуре электродвигателя потребляемая мощность ограничивается. При дальнейшем повышении температуры электроинструмент выключается. Повторное включение возможно только после охлаждения электродвигателя.

7.2 Настройка частоты вращения

Частоту вращения можно настраивать с помощью регулировочного колеса [1-2] в диапазоне от 6000 до 10000 об/мин.

Таким образом, Вы можете подобрать оптимальную скорость шлифования для того или иного материала (см. главу 8).

7.3 Распознавание пылеотсоса

Электронная функция распознавания пылеотсоса распознаёт, подсоединён ли к электроинструменту всасывающий шланг. После активации электроинструмент включается только с подсоединённым всасывающим шлангом.

Включение/выключение функции распознавания пылеотсоса

При поставке машинки эта функция отключена.

▶ Включите электроинструмент коротким нажатием кнопки ВКЛ/ВЫКЛ [1-1].
▶ Снова выключите электроинструмент, непрерывно удерживая при этом нажатой кнопку ВКЛ/ВЫКЛ [1-1].
Электроинструмент подаёт 1 звуковой сигнал.

▶ Поверните регулятор частоты вращения [1-2] в оба конечных положения (ступень 1 и 6 соответственно).

Электроинструмент подаёт 3 (= включение) или 2 (=выключение) звуковых сигнала.

▶ Отпустите кнопку ВКЛ/ВЫКЛ[1-1].

Функция распознавания пылеотсоса активирована или деактивирована.

Режим работы сигнализируется посредством светодиода [1-6]:

Горит постоянно:

всасывающий шланг подсоединён

Мигает: всасывающий шланг не подсоединён, электроинструмент не включается.

Не горит: функция распознавания пылеотсоса не активирована.

7.4 Замена шлифовальной тарелки [3]

Оптимальный результат работы гарантируется только при использовании оригинальной оснастки и расходных иалов. Гарантия Festool не остраняется на случаи, когда avливаются неоригинальные детали или дные материалы.

Внимание! Не вносите конструктивные изменения в машинку при снятой шлифтарелке.

Опасность для здоровья: установка шлифтарелки неправильного размера приводит к возникновению недопустимо их вибраций на машинке.

В зависимости от обрабатываемой поверхности машинка может оснащаться тремя шлифтарелками различной жёсткости.

Грубая: для грубого и тонкого шлифования поверхностей. Шлифование кромок.

Мягкая: универсальное применение — для грубого и тонкого шлифования ровных и выпуклых поверхностей.

Супермягкая: для тонкого шлифования фасонных деталей, выпуклостей, изгибов. Не применять для обработки кромок!

7.5 Крепление оснастки для шлифования с помощью StickFix [3b]

На шлифтарелке StickFix можно легко и быстро закрепить подходящую абразивную бумагу/шлифовальный войлок StickFix.

▶ Прижмите самоклеющуюся оснастку к шлифтарелке [1-3].

7.6 Пылеудаление

Предупреждение

Опасность для здоровья в результате воздействия пыли

▶ Пыль может представлять опасность для здоровья. Поэтому никогда не работайте без пылеудаления.
▶ При удалении опасной для здоровья пыли всегда соблюдайте национальные предписания.

К патрубку [1-5] можно подключить пылеудаляющий аппарат Festool с диаметром всасывающего шланга 27 мм.

Совет: используйте антистатический всасывающий шланг! Он снижает опасность статической электризации.

8 Выполнение работ с помощью машинки

Предупреждение

Опасность травмирования

▶ Всегда укрепляйте обрабатываемую деталь так, чтобы она не двигалась при обработке.

Соблюдайте следующие указания:

• Не перегружайте машинку слишком сильным нажатием на неё! Вы достигнете лучших результатов, если будете работать с умеренным усилием. Производительность и качество шлифования решающим образом зависят от правильного подбора абразивного материала.
• Для надёжного ведения машинки удерживайте её двумя руками за корпус двигателя и кожух редуктора.

Для шлифовальных работ мы рекомендуем следующие настройки регулировочного колеса [1-2]:

Шлифовальные работы Ступень

регулирово чного колеса

– Шлифование с макс. съёмом 5 - 6
- Сошлифовкастарых ЛКП
- Шлифование древесины и фанеры перед нанесением ЛКП
- Промежуточное шлиф поверхностей при нанесении ЛКП
– Шлифование тонкого слоя лака первого 4 - 5 покрытия
- Шлифование шлифовальным войлоком
- Скругление кромок у деревянных заготовок
- Выглаживание грунтованных деревянных поверхностей
- Шлифование кромок массива 4 древесины и фанеры
– Шлифование в пазах окон и дверей
- Промежуточное шлифование на кромках при нанесении ЛКП
- Подшлифовка шлифовальным войлоком оконных рам из натуральной древесины
- Выглаживание шлифов войлоком деревянных поверхностей перед морением
– Удаление шлифовальным войлоком излишков известковой пасты
- Промежуточное ш 2п-й ф бейцованных поверхностей при нанесении ЛКП
- Очистка шлифовальным войлоком пазов оконных рам из натуральной древесины
– Шлифование бейцованных кромок 1 - 2
- Шлифование термопластичных синтетических материалов

9 Обслуживание и уход

Предупреждение

Опасность травмирования, удар током

▶ Перед началом любых работ на машинке вынимайте вилку из розетки!
▶ Все работы по обслуживанию и ремонту, которые требует открывания корпуса вданипателя, могут выполняться только авторизованной мастерской сервисной службы.

Сервисное обслуживание и ремонт

только через фирму-изготовителя или в наших сервисных мастерских: адрес ближайшей мастерской см. на www.festool.com/service

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.com/service

Для обеспечения циркуляции воздуха отверстия для охлаждения в корпусе двигателя всегда должны быть открытыми и чистыми.

При снижении мощности или увеличении вибрации продуйте и очистите отверстия для охлаждениям

9.1 Функция торможения шлифовальной тарелки

Резиновая манжета [4-2] на шлифтарелке предотвращает неконтролируемое повышение сёв а нчайстоты вращения. В случае неудовлетворительной силы торможения манжету следует заменить.

9.2 Очистка каналов пылеудаления

Рекомендуется примерно раз в неделю (особенно при шлифовании синтетической шпатлёвки, мокром шлифовании и обработке гипса) очищать каналы пылеудаления внутри машинки [4-1] с помощью небольшой плоской кисточки или тряпки.

10 Оснастка

Используйте только оригинальные шлифовальные и полировальные тарелки от Festool. Использование шлифовальных и полировальных тарелок более низкого качества может привести к значительному дисбалансу, который отрицательно сказывается на качестве работы и сокращает срок службы машинки.

Коды для заказа оснастки и инструментов можно найти в каталоге Festool и в Интернете на www.festool.com

11 Опасность для окружающей среды

Не выбрасывайте электроинструменты вместе с бытовыми отходами! Обеспечьте экологически безопасную утилизацию инструментов, оснастки и упаковки. Соблюдайте действующие национальные предписания!

Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACH:

www.festool.com/reach

12 Декларация соответствия ЕС

Эксцентриковая шлифмашинка

Серийный No

ETS EC 125/3 EQ 500074

Эксцентриковая шлифмашинка

Серийный №

Год маркировки СЕ:2015

Дата производства - см. этикетку инструмент

Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих стандартов и нормативных документов:

2006/42/EG, 2004/108/EG (до 19.04.2016), 2014/30/EU (с 20.04.2016), 2011/65/EU, EN 60745-1:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Германия

$$ : v. W. 8 C $$

Wolfgang Zondler

Руководитель отдела исследований и разработок, технической документации 2015-07-01
