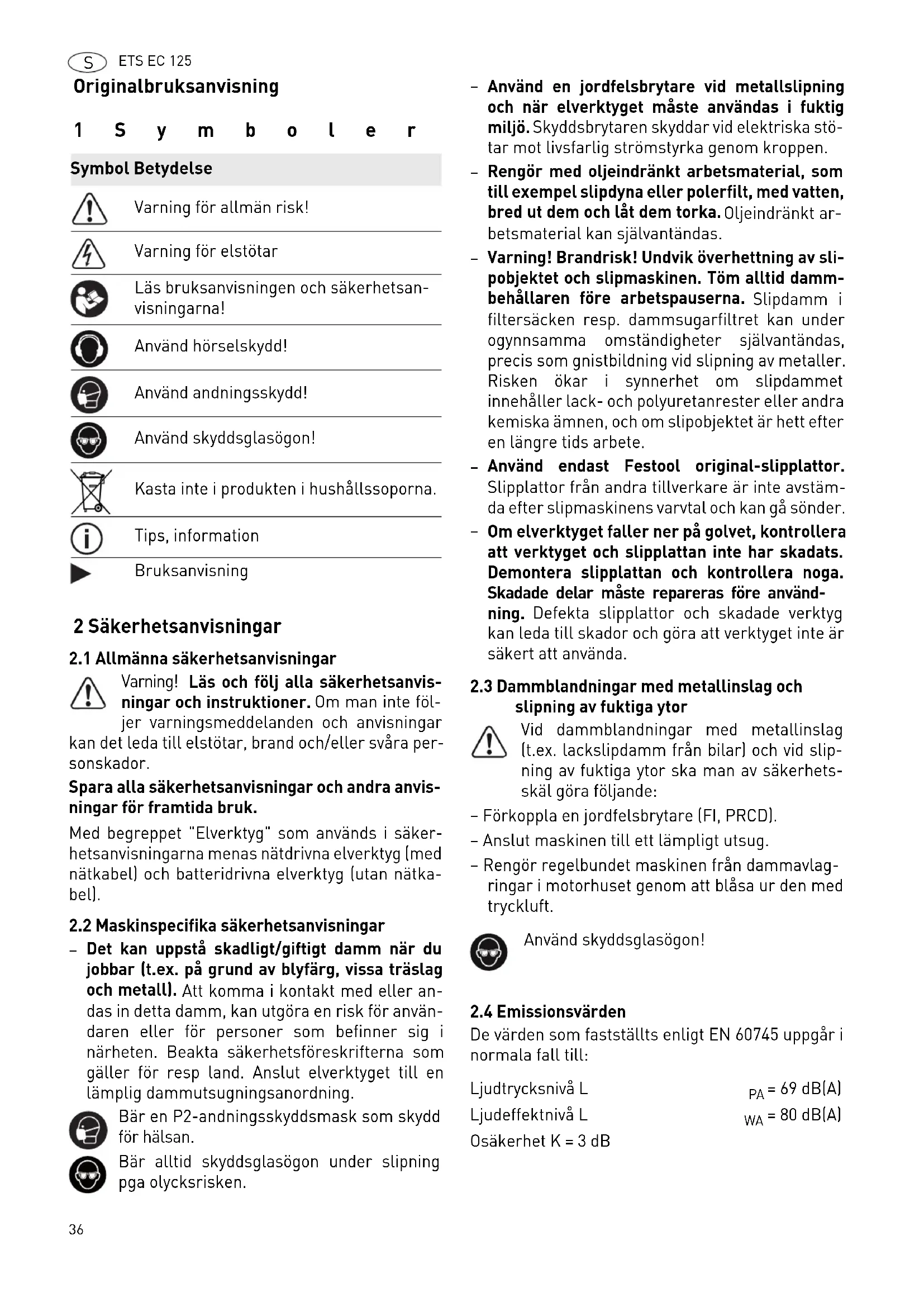

BRUKSANVISNING ETS EC 1253 EQ FESTOOL

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd hörselskydd!

Använd andningsskydd!

Använd skyddsglasögon!

Kasta inte i produkten i hushållssoporna.

Tips, information

Bruksanvisning

2.1 Allmänna säkerhetsanvisningar

Varning! Läs och följ alla säkerhetsanvisningar och instruktioner. Om man inte följer varningsmeddelanden och anvisningar

kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar

- Det kan uppstå skadligt/giftigt damm när du jobbar (t.ex. på grund av blyfärg, vissa träslag och metall). Att komma i kontakt med eller andas in detta damm, kan utgöra en risk för användaren eller för personer som befinner sig i närheten. Beakta säkerhetsföreskrifterna som gäller för resp land. Anslut elverktyget till en lämplig dammutsugningsanordning.

Bär en P2-andningsskyddsmask som skydd för hälsan.

Bär alltid skyddsglasögon under slipning pga olycksrisken.

• Använd en jordfelsbrytare vid metallslipning och när elverktyget måste användas i fuktig miljö. Skyddsbrytaren skyddar vid elektriska stötar mot livsfarlig strömstyrka genom kroppen.
• Rengör med oljeindränkt arbetsmaterial, som till exempel slipdyna eller polerfilt, med vatten, bred ut dem och låt dem torka. Oljeindränkt arbetsmaterial kan självantändas.
• Varning! Brandrisk! Undvik överhettning av slipobjektet och slipmaskinen. Töm alltid dammbehållaren före arbetspauserna. Slipdamm i filtersäcken resp. dammsugarfiltret kan under ogynnsamma omständigheter självantändas, precis som gnistbildning vid slipning av metaller. Risken ökar i synnerhet om slipdammet innehåller lack- och polyuretanrester eller andra kemiska ämnen, och om slipobjektet är hett efter en längre tids arbete.
• Använd endast Festool original-slipplattor. Slipplattor från andra tillverkare är inte avstämda efter slipmaskinens varvtal och kan gå sönder.
• Om elverktyget faller ner på golvet, kontrollera att verktyget och slipplattan inte har skadats. Demontera slipplattan och kontrollera noga. Skadade delar måste repareras före användning. Defekta slipplattor och skadade verktyg kan leda till skador och göra att verktyget inte är säkert att använda.

2.3 Dammblandningar med metallinslag och slipning av fuktiga ytor

Vid dammblandningar med metallinslag (t.ex. lackslipdamm från bilar) och vid slipning av fuktiga ytor ska man av säkerhets-skäl göra följande:

• Förkoppla en jordfelsbrytare (FI, PRCD).
• Anslut maskinen till ett lämpligt utsug.
• Rengör regelbundet maskinen från dammavlagringar i motorhuset genom att blåsa ur den med tryckluft.

Använd skyddsglasögon!

2.4 Emissionsvärden

De värden som fastställts enligt EN 60745 uppgår i normala fall till:

Ljudtrycksnivå L

$$ _ {P A} = 6 9 \mathrm{dB(A)} $$

Ljudeffektnivå L

$$ _ {W A} = 8 0 \mathrm{dB(A)} $$

Osäkerhet K = 3 dB

OBSERVERA

Ljuden som uppstår under arbetet skadar hörseln!

▶ Använd hörselskydd!

Svängningsemissionsvärde a_h (vektorsumma för tre riktningar) och osäkerhet K fastställda enligt EN 60745:

Svängningsemissionsvärde (3-axligt) a_h = 4,8 m/s^2 K = 1,5 m/s^2

De angivna emissionsvärdena (vibration, oljud)

• används för maskinjämförelse,
• kan även användas för preliminär uppskattning av vibrations- och bullernivå under arbetet,
• representerar elverktygets huvudsakliga användningsområden.

Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt underhåll. Observera maskinens tomgång- och stilleståndstider!

3 Avsedd användning

Enligt föreskrift ska slipmaskinerna bara användas för slipning av trä, plast, kompositmaterial, färg/lack, spackelmassa och liknande material. Vid dammblandningar med metallinslag (t.ex. lackslipdamm från bilar) och vid slipning av fuktiga ytor ska särskilda säkerhetsanvisningar ovillkorligen följas. Slipmaskinerna är inte avsedda för slipning av enbart metall. Asbesthaltiga material får inte bearbetas.

Vid felaktig användning ligger ansvaret på användaren.

4 Tekniskad

Excenterslipmaskin ETS EC 125/3 EQ

Effekt 400 W
Varvtal (tomgång) 6000 - 10000v/min
Sliprörelse 3,0 mm
Slipplatta D 125 mm
Vikt (utan nätkabel, med slipplatta)	1,2 kg
Skyddsklass /II

5 M a s k i n d e l

[1-1] Till-/Från-knapp

[1-2] Varvtalsreglering

[1-3] Slipplatta
[1-4] plug it-anslutning
[1-5] Utsugsrör
[1-6] LED för utsugsidentifiering

De angivna bilderna finns i början av bruksanvisningen.

6 Drift start

WARNING

Otillåten spänning eller frekvens! Olycksrisk

Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten.
▶ I Nordamerika får bara Festool-maskiner med märkspänning 120 V/60 Hz användas.

För anslutning och löstagning av nätanslutningsledningen - se bild [2].

Innan maskinen kopplas till, kontrollera att bajonettkopplingen på nätkabeln är ordentligt ansluten och låst.

Till-/Från-koppling[1-1]

TILL Tryck på Till-/Från-knappen [1-1]

FRÅN Tryck på Till-/Från-knappen[1-1]

När utsugsidentifieringen är aktiverad, kan man inte koppla Till elverktyget utan att sugslangen är ansluten - se kap. 7.3.

7 Inställningar

WARNING

Risk för personskada, elstöt

▶ Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

7.1 Elektronik

Maskinen är utrustad med fullvågselektronik som har följande egenskaper:

Mjukstart

Den elstyrda mjukstarten gör att maskinen startar utan knyck.

Konstant varvtal

Det förvalda motorvarvtalet hålls elektroniskt kon- stant. Därigenom bibehålls sliphastigheten även vid belastning.

Varvtalsreducering vid höga vibrationer

Om kraftiga vibrationer och svängningar uppstår i elverktyget, exempelvis när man använder Interface-pad, minskas varvtalet automatiskt för att skona elverktyget och användaren.

Temperaturskydd

För att skydda motorn mot överhettning, minskas effekten om motortemperaturen blir för hög. Om temperaturen fortsätter att stiga, stängs verktyget av helt. För att den ska kunna kopplas till igen måste motorn först ha svalnat.

7.2 Ställa in varvtal

Med inställningsratten[1-2] kan man ställa in varvtalet på mellan 6000 och 10000 varv/min.

På så sätt kan man anpassa sliphastigheten optimalt efter materialet (se kapitel 8).

7.3 Utsugsindentifiering

Den elektroniska utsugsidentifieringen känner av om elverktyget har en ansluten sugslang. Efter aktiveringen kan elverktyget endast kopplas Till med ansluten sugslang.

Koppla Till/Från utsugsidentifieringen

Utsugsidentifieringen är avaktiverad vid inköpet av verktyget.

Koppla till elverktyget genom att trycka till på strömbrytaren [1-1].
▶ Stäng av elverktyget igen genom att hålla strömbrytaren [1-1] intryckt lite längre.
Elverktyget piper 1 gång.
▶ Vrid varvtalsregleringen[1-2] till båda ändlägena (steg 1 och 6).
Elverktyget piper 3 ggr för Till och 2 ggr för Från.
▶ Släpp upp strömbrytaren [1-1].

Utsugsidentifieringen är aktiverad resp. avaktiverad.

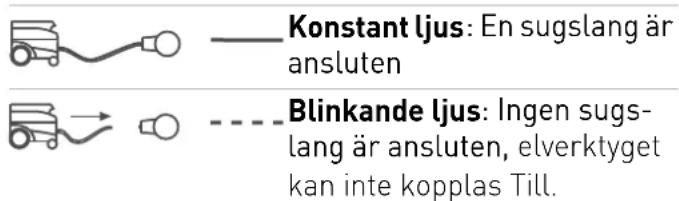

Driftsättet visas av LED:n [1-6]:

Konstant ljus: En sugslang är ansluten Blinkande ljus: Ingen sugslang är ansluten, elverktyget kan inte kopplas Till.

Inget ljus: Utsugsidentifieringen är inte aktiv.

7.4 Byta slipplatta[3]

Ett perfekt arbetsresultat uppnås endast med originaltillbehör och -förbrukningsmaterial. Om inte originaltillbehör eller -förbrukningsmaterial används kan inte garantin åberopas.

Varning! Ingen förändring inuti maskinen får företas, när slipplattan är demonterad.

Skaderisk: Montering av en slipplatta med fel storlek leder till otillåtet höga vibrationer i maskinen.

Maskinen kan utrustas med tre slipplattor med olika hårdhetsgrader anpassade till ytan som ska behandlas.

Hård: grov- och finslipning av ytor. Slipning av kanter.

Mjuk: universal för grov- och finslipning, för plana och välvda ytor.

Extra mjuk: finslipning på formdelar, valv och hjul. Ska inte användas på kanter!

7.5 Fäst sliptillbehören med StickFix [3b]

På StickFix-slipplattan kan man snabbt och enkelt fästa passande StickFix-slippapper och StickFix slipfiberdukar.

▶ Tryck på det självhäftande sliptillbehöret på slipplattan [1-3].

7.6 Utsug

WARNING

Hälosrisk på grund av damm

▶ Damm kan vara hälsofarligt. Arbeta därför aldrig utan utsug.
▶ Följ alltid nationella föreskrifter för utsug av hälsofarligt damm.

Till utsugsrören [1-5] kan man ansluta en dammsugare från Festool med en sugslangsdiameter på 27 mm.

Rekommendation: Använd en antistatisk sugslang! På så sätt minskar man den elektriska uppladdningen.

8 Arbeta med maskinen

WARNING

Risk för personskada

▶ Fäst alltid arbetsstycket så att det inte kan röra sig under bearbetningen.

Observera följande anvisningar:

• Överbelasta inte maskinen genom att trycka på den med för stor kraft! Du får bäst slipresultat om du arbetar med måttligt påpressningstryck. Slipeffekten och -kvaliteten beror huvudsakligen på vilket slippapper man väljer.
• För att kunna styra maskinen på ett säkert sätt ska man hålla i den med båda händerna på motorhuset och brytarhuvudet.

För sliparbeten rekommenderar vi följande inställningar på ratten [1-2]:

Sliparbeten Inställ-

ningsrat- tens läge

• Slipning med max avverkning 5 - 6
• Bortslipning av gammal färg
• Slipning av trä och faner före lackering
• Mellanslipning av lack på ytor
• Slipning av tunt applicerad förlack 4 - 5
• Slipning av trä med slip-fiberduk
• Brytning av kanter på trädetaljer
• Polering av grundmålade träytor
• Kantslipning av massivt trä och faner 3 - 4
• Falsslipning i fönster och dörrar
• Mellanslipning av lack på kanter
• Mattslipning av naturträfönster med slip-fiberduk
• Polering av träytor med slip-fiberduk före betsning
• Bortslipning eller avlägsnande av överflödig kalkpasta med slip-fiberduk
• Mellanslipning av lack på betsade ytor 2 - 3
• Rengöring av fönsterfalsar i naturträ med slip-fiberduk
• Slipning av betsade kanter 1 - 2
• Slipning av termoplastiska plaster

9 Underhåll och skötsel

WARNING

Risk för personskada, elstöt

▶ Dra alltid ut nätkontakten före alla underhålls- och servicearbeten på maskinen!
▶ Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress: www.festool.se/service

Använd bara Festools originalredelar! Art.nr nedan: www.festool.se/service

För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena.

Vid försämrad effekt eller ökade vibrationer, blås igenom och rengör kylluftöppningarna.

9.1 Skivbroms

Gummimanschetten [4-2] snuddar vid slipplattan och förhindrar att slipplattan varvar upp okontrollerat. Om dess bromsverkan avtar måste den bytas ut.

Vi rekommenderar att maskinens utsugskanaler [4-1] rengörs en gång i veckan med en liten pla pensel eller en trasa (speciellt vid slipning av konsthartsfyllnadsmedel och våtslipning av gips).

10 Tillbehör

Använd endast slip- och polerplattor i original från Festool. Om man använder slip- och polerplattor av sämre kvalitet, kan det leda till kraftig obalans som försämrar arbetsresultatet och ökar slitaget på maskinen.

Artikelnummer för tillbehör och verktyg finns i Festools katalog eller på Internet, "www.festool.se".

11 Miljö

Kasta inte elverktyg i hushållssoporna! Verktyg, tillbehör och emballage ska återvinnas på ett miljövänligt sätt. Följ gällande nationella föreskrifter.

Endast EU: Enligt EU-direktivet för uttjänta el- och elektronikapparater och omsättning i nationell lag måste förbrukade elverktyg källsorteras och återvinnas miljövänligt.

Information om REACH: www.festool.com/reach

12 EG-förklaring om överensstämmelse

Excenterslipmaskin Serienr

ETS EC 125/3 EQ 500074

År för CE-märkning:2015

Vi förklarar på eget ansvar att denna produkt uppfyller alla krav enligt följande direktiv, normer eller normgivande dokument:

2006/42/EG, 2004/108/EG (til 19.04.2016), 2014/30/EU (fr o m 20.04.2016), 2011/65/EU, EN 60745-1:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

:v.W.26

Wolfgang Zondler

Chef för forskning, utveckling, teknisk dokumentation

2015-07-01
