NÁVOD K OBSLUZE ETS EC 1253 EQ FESTOOL

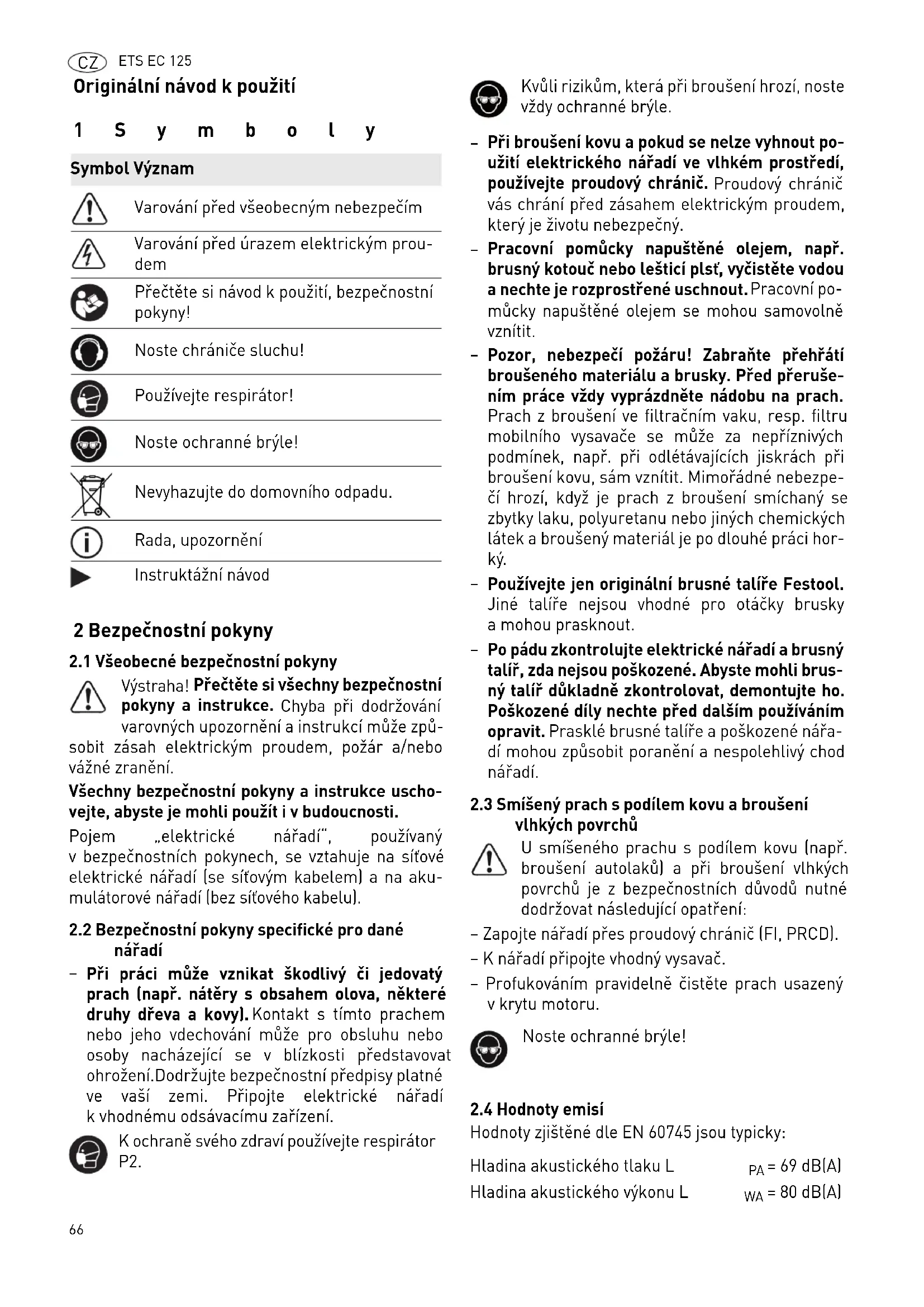

Originální návod k použití 1Symboly 2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny

Výstraha! Přečtěte si všechny bezpečnostní pokyny a instrukce. Chyba při dodržování varovných upozornění a instrukcí může způ- sobit zásah elektrickým proudem, požár a/nebo vážné zranění. Všechny bezpečnostní pokyny a instrukce uscho- vejte, abyste je mohli použít i v budoucnosti. Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na síťové elektrické nářadí (se síťovým kabelem) a na aku- mulátorové nářadí (bez síťového kabelu).

2.2 Bezpečnostní pokyny specifické pro dané

Při práci může vznikat škodlivý či jedovatý prach (např. nátěry s obsahem olova, některé druhy dřeva a kovy). Kontakt s tímto prachem nebo jeho vdechování může pro obsluhu nebo osoby nacházející se v blízkosti představovat ohrožení.Dodržujte bezpečnostní předpisy platné ve vaší zemi. Připojte elektrické nářadí k vhodnému odsávacímu zařízení. K ochraně svého zdraví používejte respirátor P2. Kvůli rizikům, která při broušení hrozí, noste vždy ochranné brýle.

Při broušení kovu a pokud se nelze vyhnout po- užití elektrického nářadí ve vlhkém prostředí, používejte proudový chránič. Proudový chránič vás chrání před zásahem elektrickým proudem, který je životu nebezpečný.

Pracovní pomůcky napuštěné olejem, např. brusný kotouč nebo lešticí plsť, vyčistěte vodou a nechte je rozprostřené uschnout. Pracovní po- můcky napuštěné olejem se mohou samovolně vznítit.

Pozor, nebezpečí požáru! Zabraňte přehřátí broušeného materiálu a brusky. Před přeruše- ním práce vždy vyprázdněte nádobu na prach. Prach z broušení ve filtračním vaku, resp. filtru mobilního vysavače se může za nepříznivých podmínek, např. při odlétávajících jiskrách při broušení kovu, sám vznítit. Mimořádné nebezpe- čí hrozí, když je prach z broušení smíchaný se zbytky laku, polyuretanu nebo jiných chemických látek a broušený materiál je po dlouhé práci hor- ký.

Používejte jen originální brusné talíře Festool. Jiné talíře nejsou vhodné pro otáčky brusky a mohou prasknout.

Po pádu zkontrolujte elektrické nářadí a brusný talíř, zda nejsou poškozené. Abyste mohli brus- ný talíř důkladně zkontrolovat, demontujte ho. Poškozené díly nechte před dalším používáním opravit. Prasklé brusné talíře a poškozené nářa- dí mohou způsobit poranění a nespolehlivý chod nářadí.

2.3 Smíšený prach s podílem kovu a broušení

vlhkých povrchů U smíšeného prachu s podílem kovu (např. broušení autolaků) a při broušení vlhkých povrchů je z bezpečnostních důvodů nutné dodržovat následující opatření: – Zapojte nářadí přes proudový chránič (FI, PRCD). – K nářadí připojte vhodný vysavač. – Profukováním pravidelně čistěte prach usazený v krytu motoru.

Hodnoty zjištěné dle EN 60745 jsou typicky: Symbol Význam Varování před všeobecným nebezpečím Varování před úrazem elektrickým prou- dem Přečtěte si návod k použití, bezpečnostní pokyny! Noste chrániče sluchu! Používejte respirátor! Noste ochranné brýle! Nevyhazujte do domovního odpadu. Rada, upozornění Instruktážní návod Noste ochranné brýle! Hladina akustického tlaku L

(součet vektorů ve třech smě- rech) a nepřesnost K zjištěné podle EN 60745: Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí, – jsou vhodné také pro předběžné posouzení zatí- žení vibracemi a hlukem při použití nářadí, – vztahují se k hlavním druhům použití elektrické- ho nářadí. Ke zvýšení může dojít při jiném použití, s jinými ná- stroji nebo při nedostatečné údržbě. Vezměte v úvahu čas, kdy nářadí běží na volnoběh a kdy je vy- pnuté! 3 Účel použití Brusky jsou určené k broušení dřeva, plastu, kom- pozitních materiálů, barvy/laku, tmelu a podobných materiálů. U smíšeného prachu s podílem kovu (např. broušení autolaků) a při broušení vlhkých povrchů je z bezpečnostních důvodů nutné dodržo- vat zvláštní bezpečnostní pokyny. Brusky nejsou na základě svého určení vhodné čistě pro broušení ko- vů. Nesmí se opracovávat materiál obsahující az- best. Při použití v rozporu s určeným účelem pře- bírá odpovědnost uživatel. 4Technické údaje 5 Jednotlivé součásti Uvedené obrázky se nacházejí na začátku návodu kpoužití. 6 Uvedení do provozu Připojení a uvolnění přívodního síťového kabelu

Před zapnutím nářadí zkontrolujte, zda je ba- jonetový uzávěr na síťovém kabelu úplně za- vřený a zajištěný. Zapnutí/vypnutí [1-1]

Při aktivní identifikaci odsávání nelze elektrické nářadí zapnout bez připojené odsávací hadice – viz kap. 7.3. 7Nastavení

Nářadí je vybaveno elektronickým řízením s následujícími vlastnostmi: Pomalý rozběh Elektronicky regulovaný rozběh zajišťuje klidný roz- běh nářadí. Nejistota K = 3 dB POZOR Při práci vzniká hluk Poškození sluchu

Používejte chrániče sluchu! Hodnota vibrací (3 osy) a

Excentrická bruska ETS EC 125/3 EQ Výkon 400 W Otáčky (volnoběh) 6000 - 10000 min

Brusný zdvih 3,0 mm Brusný talíř D 125 mm Hmotnost (bez síťového kabelu, s brusným talířem) 1,2 kg Třída ochrany / II [1-1] Tlačítko zapnutí/vypnutí [1-2] Regulace otáček [1-3] Brusný talíř [1-4] Přípojka plug it [1-5] Odsávací hrdlo [1-6] LED pro identifikaci odsávání VAROVÁNÍ Nepřípustné napětí nebo nepřípustná frekvence! Nebezpečí úrazu

Síťové napětí a frekvence zdroje elektrické ener- gie musí souhlasit s údaji na typovém štítku.

V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V/60 Hz. ZAPNUTÍ Stiskněte tlačítko zapnutí/vypnutí [1-1] VYPNUTÍ Stiskněte tlačítko zapnutí/vypnutí [1-1] VAROVÁNÍ Nebezpečí poranění, nebezpečí úrazu elektric- kým proudem

Před prováděním jakýchkoli prací na nářadí vy- táhněte síťovou zástrčku ze zásuvky!68 ETS EC 125

Konstantní otáčky Předvolené otáčky motoru jsou elektronicky udržo- vány na konstantní hodnotě. Tím se dosáhne kon- stantní rychlosti broušení i při zatížení. Snížení otáček při vysokých vibracích Pokud se u elektrického nářadí vyskytnou vysoké vibrace a chvění, např. při práci s tlumicí podlož- kou, automaticky se kvůli ochraně elektrického ná- řadí a uživatele sníží otáčky. Tepelná pojistka Aby se zabránilo přehřátí motoru, při vysoké teplotě motoru se omezí příkon. Pokud teplota nadále stoupá, elektrické nářadí se vypne. Znovu ho lze za- pnout až po vychladnutí motoru.

7.2 Nastavení otáček

Otáčky lze nastavovat pomocí kolečka [1-2] od 6000 do 10000 min

Tím můžete optimálně přizpůsobit rychlost brouše- ní příslušnému materiálu (viz kapitola 8).

7.3 Identifikace odsávání

Elektronická identifikace odsávání rozpozná, zda je k elektrickému nářadí připojená odsávací hadice. Po aktivaci lze elektrické nářadí zapnout pouze s připojenou odsávací hadicí. Zapnutí/vypnutí identifikace odsávání Identifikace odsávání je při dodání deaktivovaná.

Zapněte elektrické nářadí krátkým stisknutím tlačítka zapnutí/vypnutí [1-1]

Elektrické nářadí znovu vypněte a tlačítko za- pnutí/vypnutí přitom držte stisknuté [1-1]

Otočte regulaci otáček [1-2] do obou koncových poloh (stupeň 1 a 6). Zazní 3x pípnutí pro zapnutí, resp. 2x pro vypnu- tí.

Uvolněte tlačítko zapnutí/vypnutí [1-1]

Identifikace odsávání je aktivovaná, resp. deaktivo- vaná. Druh provozu je signalizován pomocí LED [1-6]

7.4 Výměna brusného talíře [3]

Optimálního pracovního výsledku lze dosáh- nout pouze s originálním příslušenstvím a spotřebním materiálem. Pokud se nepou- žívá originální příslušenství nebo spotřební materi- ál, zaniká nárok na záruku. Výstraha! Neprovádějte žádné konstrukční změny uvnitř nářadí, když je odmontovaný brusný talíř. Nebezpečí poškození zdraví: Použití ne- správné velikosti brusného talíře má za ná- sledek nepřípustně vysoké vibrace nářadí. Podle obráběného povrchu lze u nářadí použít tři různě tvrdé brusné talíře. Tvrdý: hrubé broušení a jemné broušení ploch. Broušení hran. Měkký: univerzální hrubé a jemné broušení, pro rovné a klenuté plochy. Super měkký: Jemné broušení tvarových dílů, vy- klenutí, zaoblení. Nepoužívejte na hranách!

7.5 Upevnění příslušenství pro broušení se

StickFix [3b] Na brusný talíř StickFix lze rychle a snadno upevnit odpovídající brusné papíry StickFix a brusná rouna StickFix.

Samopřilnavé příslušenství pro broušení při- tiskněte na brusný talíř [1-3]

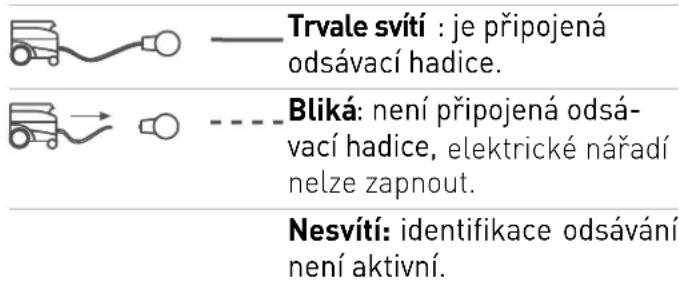

K odsávacímu hrdlu [1-5] lze připojit mobilní vysa- vač Festool s průměrem sací hadice 27 mm. Doporučení: používejte antistatickou odsávací ha- dici! Tak lze redukovat nabíjení statickou elektři- nou. 8Práce snářadím Trvale svítí : je připojená odsávací hadice. Bliká : není připojená odsá- vací hadice, elektrické nářadí nelze zapnout. Nesvítí: identifikace odsávání není aktivní. VAROVÁNÍ Ohrožení zdraví působením prachu

Prach může být zdraví škodlivý. Nikdy proto ne- pracujte bez odsávání.

Při odsávání zdraví škodlivého prachu vždy dodr- žujte národní předpisy. VAROVÁNÍ Nebezpečí poranění

Obrobek upevněte vždy tak, aby se při opracová- vání nemohl pohybovat.ETS EC 125

Dodržujte následující pokyny: – Nepřetěžujte nářadí přílišným přitlačováním! Nejlepšího výsledku broušení dosáhnete, když budete pracovat s mírným přítlakem. Brusný vý- kon a kvalita závisí z velké míry na volbě správné- ho brusného prostředku. – Pro bezpečné vedení držte nářadí oběma rukama za kryt motoru a hlavu převodovky. Při broušení doporučujeme následující nastavení kolečka [1-2]

9 Údržba a ošetřování Servis a opravy smí provádět pouze výrobce nebo servisní dílny: nejbližší adresu najdete na: www.festool.com/service Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.com/service Pro zajištění cirkulace vzduchu musí být chladicí otvory udržovány stále volné a čisté. Při poklesu výkonu nebo vyšší vibracích profoukně- te a vyčistěte větrací otvory.

Gumová manžeta [4-2] dosedá na brusný talíř a brání nekontrolovanému roztočení brusného talí- ře do vysokých otáček. Při klesajícím brzdném účinku je nutné ji vyměnit.

9.2 Čištění odsávacích kanálků

Doporučujeme přibližně jednou týdně (zejména při broušení tmelů se syntetickou pryskyřicí, při brou- šení vlhkých materiálu a sádry) čistit odsávací ka- nálky nářadí [4-1] malým plochým štětečkem nebo hadrem. 10 Příslušenství Používejte jen originální brusné a lešticí talíře Fes- tool. Použitím méně kvalitních lešticích a brusných talířů může dojít k výraznému házení, na základě kterého se zhorší kvalita pracovních výsledků a zvýší se opotřebení nářadí. Objednací čísla příslušenství a nářadí vyhledejte, prosím, ve svém katalogu Festool nebo na internetu na „www.festool.com“. 11 Životní prostředí Elektrické nářadí nevyhazujte do domovního od- padu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné národní předpisy. Pouze EU: Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elek- trické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci. Informace k REACh: www.festool.com/reach Druhy broušení Stupeň – Broušení s max. úběrem – Obrušování starých barev – Broušení dřeva a dýhy před lakováním – Mezibroušení laku na plochách

– Broušení tence naneseného podkladové- ho laku – Broušení dřeva brusným rounem – Srážení hran na dřevěných dílech – Vyhlazování dřevěných ploch opatřených základním nátěrem

– Broušení hran z masivního dřeva a dýhovaných hran – Broušení polodrážek oken a dveří – Mezibroušení hran při lakování – Obrušování oken z přírodního dřeva brus- ným rounem – Vyhlazování dřevěných povrchů brusným rounem před mořením – Obrušování nebo odstraňování přebytečné vápenné pasty brusným rounem

– Mezibroušení laku na mořených plochách – Čištění polodrážek oken z přírodního dře- va brusným rounem

– Broušení mořených hran – Broušení termoplastů

VAROVÁNÍ Nebezpečí poranění elektrickým proudem

Před jakýmikoli pracemi údržby a opravami vy- táhněte vždy síťovou zástrčku ze zásuvky!

Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze auto- rizovaný zákaznický servis. EKAT

12 ES prohlášení o shodě Prohlašujeme s veškerou odpovědností, že tento výrobek je ve shodě se všemi příslušnými požadav- ky následujících směrnic, norem nebo normativ- ních dokumentů: 2006/42/EG, 2004/108/EG (do 19.04.2016), 2014/30/ EU (od 20.04.2016), 2011/65/EU, EN 60745-1:2009, EN 60745-2-4, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013. Festool GmbH Wertstr. 20, D-73240 Wendlingen, Německo Wolfgang Zondler Vedoucí výzkumu, vývoje, technické dokumentace 2015-07-01 Excentrická bruska Sériové č.

ETS EC 125/3 EQ 500074

Rok označení CE:2015ETS EC 125
