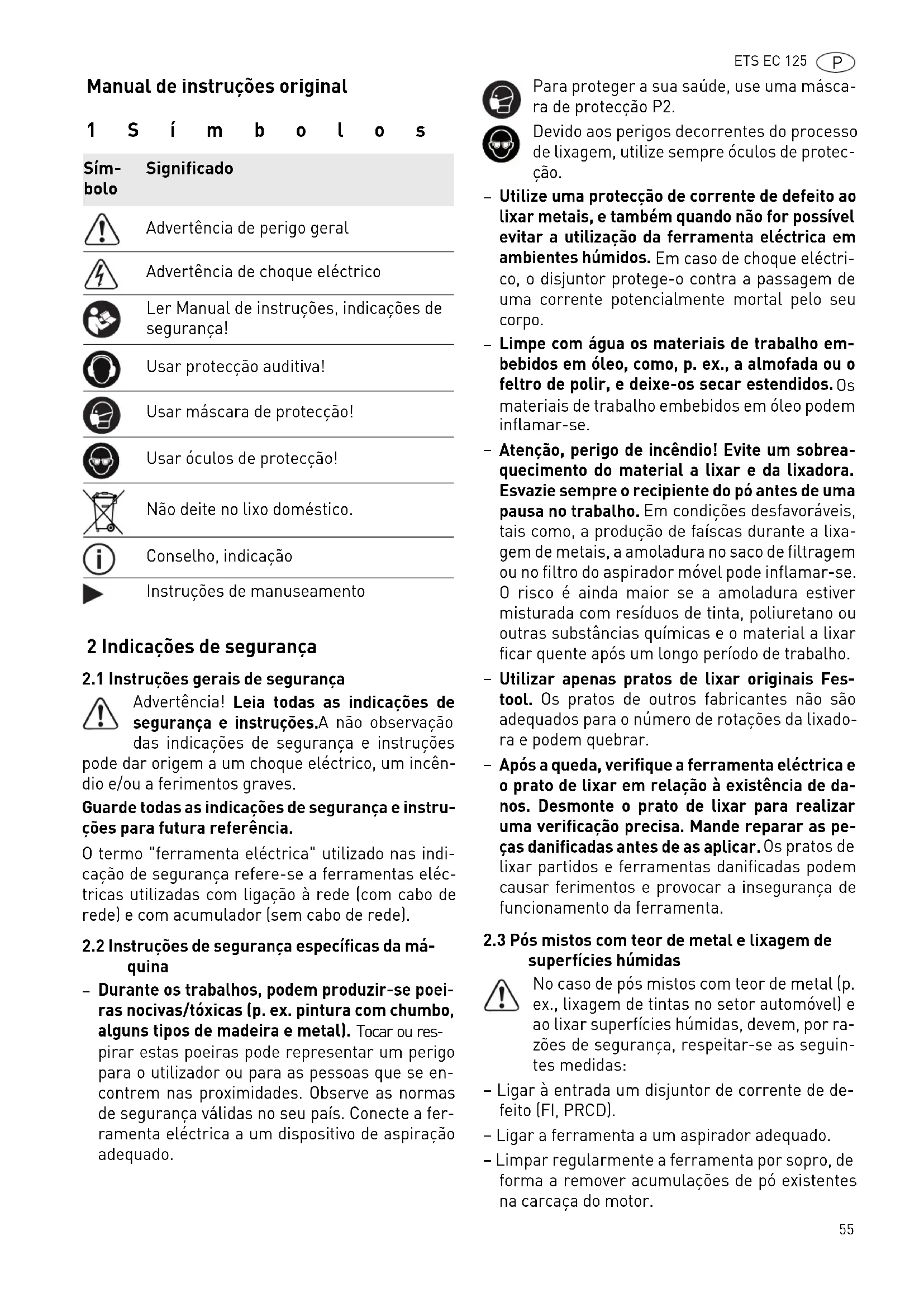

Manual de instruções original 1Símbolos 2 Indicações de segurança

2.1 Instruções gerais de segurança

Advertência! Leia todas as indicações de segurança e instruções. A não observação das indicações de segurança e instruções pode dar origem a um choque eléctrico, um incên- dio e/ou a ferimentos graves. Guarde todas as indicações de segurança e instru- ções para futura referência. O termo "ferramenta eléctrica" utilizado nas indi- cação de segurança refere-se a ferramentas eléc- tricas utilizadas com ligação à rede (com cabo de rede) e com acumulador (sem cabo de rede).

2.2 Instruções de segurança específicas da má-

Durante os trabalhos, podem produzir-se poei- ras nocivas/tóxicas (p. ex. pintura com chumbo, alguns tipos de madeira e metal). Tocar ou res- pirar estas poeiras pode representar um perigo para o utilizador ou para as pessoas que se en- contrem nas proximidades. Observe as normas de segurança válidas no seu país. Conecte a fer- ramenta eléctrica a um dispositivo de aspiração adequado. Para proteger a sua saúde, use uma másca- ra de protecção P2. Devido aos perigos decorrentes do processo de lixagem, utilize sempre óculos de protec- ção.

Utilize uma protecção de corrente de defeito ao lixar metais, e também quando não for possível evitar a utilização da ferramenta eléctrica em ambientes húmidos. Em caso de choque eléctri- co, o disjuntor protege-o contra a passagem de uma corrente potencialmente mortal pelo seu corpo.

Limpe com água os materiais de trabalho em- bebidos em óleo, como, p. ex., a almofada ou o feltro de polir, e deixe-os secar estendidos.

materiais de trabalho embebidos em óleo podem inflamar-se.

Atenção, perigo de incêndio! Evite um sobrea- quecimento do material a lixar e da lixadora. Esvazie sempre o recipiente do pó antes de uma pausa no trabalho. Em condições desfavoráveis, tais como, a produção de faíscas durante a lixa- gem de metais, a amoladura no saco de filtragem ou no filtro do aspirador móvel pode inflamar-se. O risco é ainda maior se a amoladura estiver misturada com resíduos de tinta, poliuretano ou outras substâncias químicas e o material a lixar ficar quente após um longo período de trabalho.

Utilizar apenas pratos de lixar originais Fes- tool. Os pratos de outros fabricantes não são adequados para o número de rotações da lixado- ra e podem quebrar.

Após a queda, verifique a ferramenta eléctrica e o prato de lixar em relação à existência de da- nos. Desmonte o prato de lixar para realizar uma verificação precisa. Mande reparar as pe- ças danificadas antes de as aplicar. Os pratos de lixar partidos e ferramentas danificadas podem causar ferimentos e provocar a insegurança de funcionamento da ferramenta.

2.3 Pós mistos com teor de metal e lixagem de

superfícies húmidas No caso de pós mistos com teor de metal (p. ex., lixagem de tintas no setor automóvel) e ao lixar superfícies húmidas, devem, por ra- zões de segurança, respeitar-se as seguin- tes medidas: – Ligar à entrada um disjuntor de corrente de de- feito (FI, PRCD). – Ligar a ferramenta a um aspirador adequado. – Limpar regularmente a ferramenta por sopro, de forma a remover acumulações de pó existentes na carcaça do motor. Sím- bolo Significado Advertência de perigo geral Advertência de choque eléctrico Ler Manual de instruções, indicações de segurança! Usar protecção auditiva! Usar máscara de protecção! Usar óculos de protecção! Não deite no lixo doméstico. Conselho, indicação Instruções de manuseamento56 ETS EC 125

2.4 Valores de emissão

Os valores determinados de acordo com a NE 60745 são tipicamente: Nível de emissão de vibrações a

(soma vectorial em três direcções) e incerteza K determinados de acordo com a norma NE 60745: Os valores de emissão indicados (vibração, ruído) – servem de comparativo de ferramentas, – são também adequados para uma avaliação pro- visória do coeficiente de vibrações e do nível de ruído durante a aplicação, – representam as aplicações principais da ferra- menta eléctrica. Aumento possível no caso de outras aplicações, com outras ferramentas de trabalho ou manuten- ção insuficiente. Observar os tempos de trabalho em vazio e de paragem da ferramenta! 3 Utilização conforme as disposições Conforme as disposições, as lixadoras estão pre- vistas para lixar madeira, plástico, material com- posto, tinta/verniz, massa de aparelhar e materiais semelhantes. No caso de pós mistos com teor de metal (p. ex., lixagem de tintas no setor automóvel) e ao lixar superfícies húmidas, devem respeitar-se indicações de segurança especiais. De acordo com as disposições, as lixadoras não são adequadas para a pura lixagem de metais. Não se pode traba- lhar com material que contenha amianto. Em caso de utilização incorrecta, a respon- sabilidade é do utilizador. 4Dados técnicos 5 Componentes da ferramenta As figuras indicadas encontram-se no início do ma- nual de instruções. 6 Colocação em funcionamento Para ligar e desligar o cabo de conexão à rede

Antes de ligar a máquina, assegurar que o fecho de baioneta está bem ligado ao cabo de ligação à rede e bloqueado. Ligar/desligar [1-1]

Com a detecção do aspirador activa, não é pos- sível ligar a ferramenta eléctrica sem que o tubo flexível de aspiração esteja conectado - consultar o cap. 7.3. Usar óculos de protecção! Nível de pressão acústica L

= 69 dB(A) Nível de potência acústica L

= 80 dB(A) Incerteza K = 3 dB CUIDADO Ruído que surge ao trabalhar Perturbação da audição

Use uma protecção auditiva! Nível de emissão de vibrações (3 eixos)

Lixadora excêntrica ETS EC 125/3 EQ Potência 400 W

úmero de rotações (em vazi o) 6000 - 10000 rpm Órbita 3,0 mm Prato de lixar D 125 mm Peso (sem cabo de alimenta- ção, com prato de lixar) 1,2 kg Classe de protecção /II [1-1] Tecla de activação/desactivação [1-2] Regulação do número de rotações [1-3] Prato de lixar [1-4] Conexão plug it [1-5] Bocal de aspiração [1-6] LED para detecção do aspirador ATENÇÃO Tensão ou frequência inadmissível! Perigo de acidente

A tensão da rede e a frequência da fonte de cor- rente devem estar de acordo com os dados da placa de identificação.

Na América do Norte, só podem ser utilizadas ferramentas Festool com uma indicação de ten- são de 120 V/60 Hz. LIGADO Premir a tecla de activação/desactivação [1-1] DESLI- GADO Premir a tecla de activação/desactivação

A ferramenta possui um sistema electrónico de onda completa com as seguintes características: Arranque suave A arranque suave com regulação electrónica provi- dencia um arranque da ferramenta isento de sola- vancos. Número de rotações constante O número de rotações pré-seleccionado é mantido constante de modo electrónico. Deste modo, alcan- ça-se uma velocidade de lixagem constante, mes- mo em caso de carga. Redução do número de rotações com vibrações elevadas Se surgirem grandes vibrações e oscilações na fer- ramenta eléctrica, p. ex., no caso de utilização com um patim intermédio, o número de rotações é auto- maticamente reduzido, de forma a proteger a ferra- menta eléctrica e o utilizador. Protecção térmica Para evitar um sobreaquecimento do motor, o con- sumo de corrente é limitado no caso de uma eleva- da temperatura do motor. Se a temperatura conti- nuar a aumentar, a ferramenta eléctrica desliga- se. Só pode ser ligada de novo depois de o motor ter arrefecido.

7.2 Ajustar o número de rotações

Através da roda de ajuste [1-2] , é possível ajustar o número de rotações entre 6000 e 10000 rpm. Deste modo, pode ajustar adequadamente a veloci- dade de lixagem ao respectivo material a trabalhar (consultar o capítulo 8).

7.3 Detecção do aspirador

A detecção electrónica do aspirador reconhece se está conectado um tubo flexível de aspiração à fer- ramenta eléctrica. Após a activação, a ferramenta eléctrica só pode ser ligada com um tubo flexível de aspiração conectado. Ligar/desligar a detecção de aspirador No estado de entrega, a detecção de aspirador está desactiva.

Ligar a ferramenta eléctrica premindo por bre- ves instantes a tecla de activação/desactivação [1-1]

Voltar a desligar a ferramenta eléctrica e, nessa ocasião, manter a tecla de activação/desactiva- ção [1-1] premida permanentemente. A ferramenta eléctrica emite 1 som de bipe.

Rodar a regulação do número de rotações [1-2] até às duas posições finais (posição 1 e 6). A ferramenta eléctrica emite 3 sons de bipe para ligar ou 2 sons para desligar.

Soltar a tecla de activação/desactivação [1-1]

A detecção de aspirador está activa ou desactiva. O modo de funcionamento é sinalizado através do LED [1-6]

Só é possível obter resultados perfeitos com material de desgaste e acessórios originais. Caso sejam montados acessórios ou mate- rial de desgaste não originais, o direito à garantia cessa. Advertência! Não realizar nenhuma altera- ção estrutural no interior aberto da máquina quando o prato de lixar está desmontado. Perigo para a saúde: a montagem de pratos de lixar de dimensões erradas origina vibra- ções de int

nsidade inaceitável na ferramen- ta. De modo a adaptar-se à superfície a trabalhar, a ferramenta pode ser equipada com três pratos de lixar com níveis distintos de dureza. Duro: lixagem de desbaste e acabamento em su- perfícies. Lixar arestas. Macio: universal para lixagem de desbaste e aca- bamento, para superfícies planas e abauladas. Super macio: lixagem de acabamento em peças re- cortadas, curvaturas, raios. Não aplicar em ares- tas! ATENÇÃO Perigo de ferimentos, choque eléctrico

Antes de efectuar qualquer trabalho na máquina retire sempre a ficha da tomada! Luz permanente : tubo flexí- vel de aspiração conectado Luz intermitente : nenhum tubo flexível de aspiração conectado, não é possível ligar a ferramenta eléctrica. Sem luz: a detecção de aspi- rador não está activa.58 ETS EC 125

7.5 Fixar os acessórios de lixagem com StickFix

Pressione os acessórios de lixagem autocolan- tes no prato de lixar [1-3]

Pode ligar-se um aspirador móvel Festool com um tubo flexível de aspiração com diâmetro de 27 mm ao bocal de aspiração [1-5]

Recomendação: utilizar um tubo flexível de aspira- ção antistático! Desta forma, é possível reduzir a carga eléctrica. 8Trabalhos com a ferramenta Observe as seguintes indicações: – Não sobrecarregue a ferramenta, pressionando- a com demasiada força! Alcança o melhor resul- tado de lixagem se trabalhar com uma pressão de encosto moderada. O rendimento e a qualida- de de lixagem dependem essencialmente da es- colha da lixa certa. – Para uma condução segura da ferramenta, segu- re-a com ambas as mãos pela carcaça do motor e pela cabeça da caixa de engrenagens. Para trabalhos de lixagem recomendamos os se- guintes ajustes da roda de ajuste [1-2]

9 Manutenção e conservação Serviço Após-venda e Reparação ape- nas através do fabricante ou das ofici- nas de serviço: endereço mais próximo em: www.festool.com/service ATENÇÃO Perigo para a saúde devido a pós

Os pós podem ser prejudiciais à saúde. Por isso, nunca trabalhe sem aspiração.

Ao aspirar os pós prejudiciais à saúde, observe sempre as regulamentações nacionais. ATENÇÃO Perigo de ferimentos

Fixe sempre a peça a trabalhar, de modo a que não se possa mover, ao ser trabalhada. Trabalhos de lixagem Posição da roda de ajuste – Lixagem com desbaste máximo – Lixagem de tintas antigas – Lixagem de madeira e contraplacado an- tes da pintura – Lixagem intermédi a de tinta em superfí- cies

– Lixagem de camadas finas de primário

Lixagem de madeira com velo de lixamento – Quebra de arestas em peças de madeira – Alisamento de superfícies de madeira com primeira demão

– Lixagem de arestas em madeira maciça e contraplacado – Lixagem em rebaixos de janelas e portas – Lixagem intermédia de tinta em arestas – Esmerilagem de janelas de madeira natu- ral com velo de lixamento – Alisamento de superfícies em madeira an- tes da decapagem com velo de lixamento

Raspagem ou levantamento da pasta de calcário desnecessária com velo de lixa- mento

– Lixagem intermédia de tinta em superfí- cies decapadas – Limpeza de rebaixos de janelas em ma- deira natural com velo de lixamento

– Lixagem de arestas decapadas – Lixagem de termoplásticos

Antes de efectuar quaisquer trabalhos de manu- tenção e conservação, extraia sempre a ficha da tomada de corrente!

Todos os trabalhos de manutenção e reparação que exigem uma abertura da carcaça do motor apenas podem ser efectuados por uma oficina autorizada de serviço após venda.ETS EC 125

Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.com/service Para assegurar a circulação do ar, as aberturas do ar de refrigeração na carcaça do motor devem ser mantidas sempre desobstruídas e limpas. No caso de redução da potência ou vibrações eleva- das, soprar as aberturas de ar de refrigeração e limpá-las.

A manga de borracha [4-2] roça no prato de lixar e evita deste modo que ele acelere de modo descon- trolado. Ela deverá ser substituída em caso de di- minuição do efeito de travagem.

9.2 Limpeza dos canais de aspiração

Recomendamos que limpe uma vez por semana (particularmente ao lixar primer de resina sintéti- ca, na lixagem a húmido e no caso de gesso) os ca- nais de aspiração na ferramenta [4-1] , utilizando uma pequena escova plana ou um trapo de tecido. 10 Acessórios Utilize apenas pratos de lixar e de polir originais da Festool. A utilização de pratos de lixar e de polir de qualidade inferior pode provocar desequilíbrios consideráveis que pioram a qualidade dos resulta- dos de trabalho e aumentam o desgaste da ferra- menta. Consulte os números de encomenda dos acessó- rios e ferramentas no seu catálogo Festool ou na Internet em "www.festool.com". 11 Meio ambiente Não deitar as ferramentas eléctricas no lixo do- méstico! Encaminhar as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Ob- servar as regulamentações nacionais em vigor. Apenas países da UE: de acordo com a Directiva Europeia sobre resíduos de equipamentos eléctri- cos e electrónicos e a sua transposição para a le- gislação nacional, as ferramentas eléctricas usa- das devem ser recolhidas separadamente e sujei- tas a uma reciclagem que proteja o meio ambiente. Informações sobre REACh: www.festool.com/reach 12 Declaração de conformidade CE Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exi- gências relevantes das seguintes directivas, nor- mas ou documentos normativos: 2006/42/CE, 2004/108/CE (até 19.04.2016), 2014/ 30/UE (a partir de 20.04.2016), 2011/65/UE, NE 60745-1:2009, NE 60745-2-4, NE 55014- 1:2006+A2:2011, NE 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, NE 61000-3- 2:2006+A1:2009+A2:2009, NE 61000-3-3:2013. Festool GmbH Wertstr. 20, D-73240 Wendlingen, Alemanha Wolfgang Zondler Diretor de pesquisa, desenvolvimento, documenta- ção técnica 2015-07-01 EKAT

Lixadora excêntrica N.º de série
