BRUKSANVISNING DOLCE ELICA

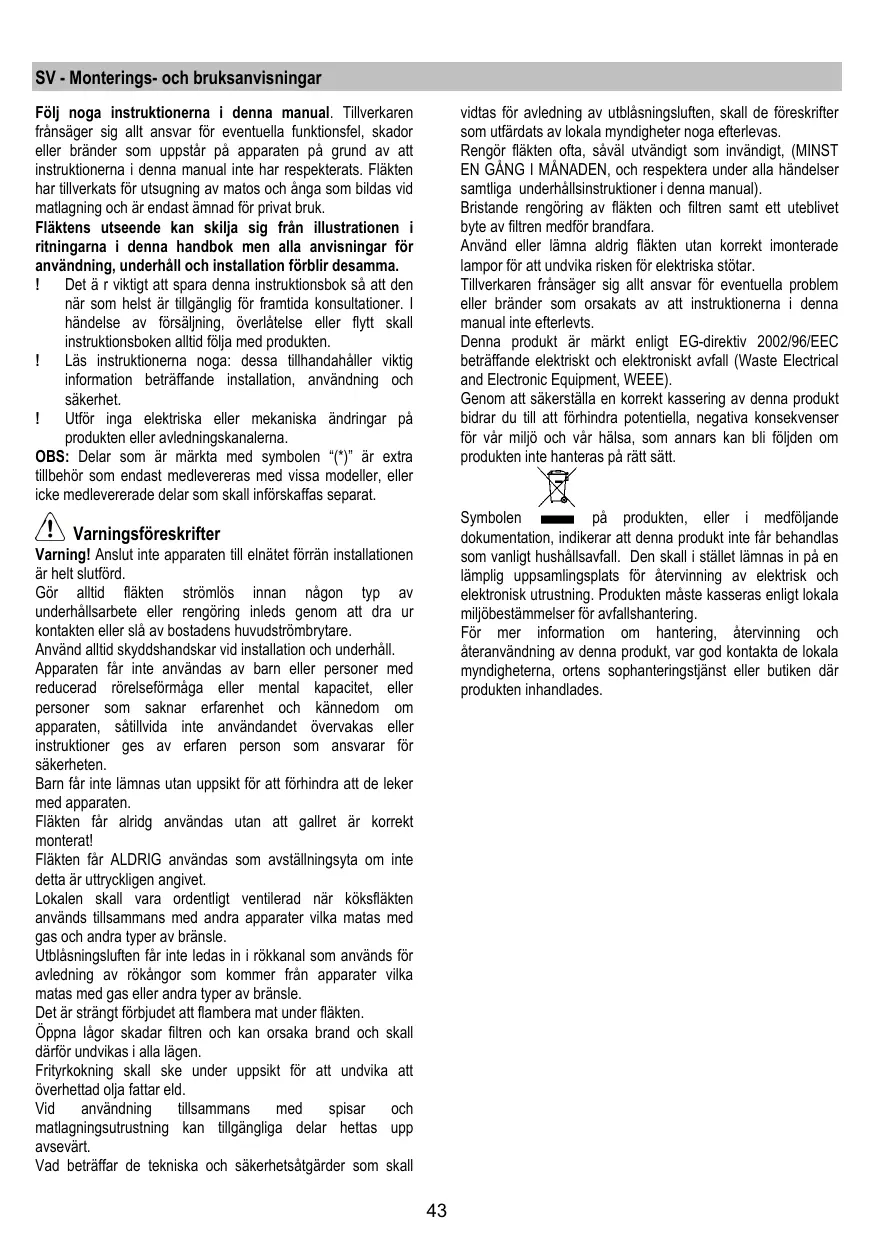

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella funkictionsfel, skador erler bränder som uppSTAR pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Flaktens utseende kan skilja sig fran illustrationen i ritningarna ienna handbook men alla anvisningar for anvandning, underhall och installation forblir desamma.

! Det a r viktigt att spara denna instruktsbok sa att den nar som helst ar tillganglig for framtida konsultaner. I handelse av forsaljning, overlåtelse aller flytt skall instruktsboken alltid folja medprodukten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
! Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.

OBS: Delar som ar märkta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, aller icede medlevererade delar som skall inforskaffas separat.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt slUTFord.

Gör alltid fläkten strömlös innan nágon typ av unterhällsarbete aller rengöring inleds genom att dra ur kontakten ell slá av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhall.

Apparaten fär inte användas av barn eller personer med reducerad rörelseformäger mental kapacitet,llerpersonersom saknar erfarenhet och kännedom om apparaten,sàtilvidainte användet overvakas ellinstruktioner ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fär alridg användas utan att gallret ár korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inte detta ar uttryckligen angivet.

Lokalen skall vara ordentlich ventilerad nar koksflakten anvands tillsammans med andra apparater vilka matas med gas och andra typer av bransle.

Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas allerandra typérav bransle.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lágor skadar filtren och kan orsaka brand och skall dārfor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.

Vid använding tillsammans med spisar och matlagningsutrustning kan tillgangliga delar hettas upp avsevärt.

Vad betraffar de tekiska och sakerhetsatgarder som skall

vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.

Rengör fläkten oftà, savál utvändigt som invändigt, (MINST EN GÁNG I MÁNADEN, och respektera under alla handelser samtiga unterhällsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Använd eller lamna aldrig fläkten utan korrekt imonerade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem.
eller brander som orsakats av att instruktionerna ienna
manual inte afterlevts.

Denna produkt ar märkt,enlig EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bl foljden om Produkten inte hanteras pa ratt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar attenna produitinte fär behandlas som vanligt hushallsavfall. Den skäll ståtlet lamnas in pa en lamplig upssamplingsplats for atervinning av elektrisk och elektronikurstrukt. Produktornäste kasseras enligt lokala miljobestammelser for avfallshantering.

För mer information om hantering, ätervinning och äteranvändning av denna produkt, var god kontakta de lokala myndigheterma, ortens sophanteringstjänst eller butiken)därprodukten inhandlades.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern Återcirkulation.

Utsugningsversion

Matoset led ut ur lokalen med hjälp av ett avledningsör som ar fixerat pa anslutningsflänsen.

Avledningsroret skall ha samma diameter som anslutningsflansen.

Varning! Avledningsroret medlevereras inte och skall inforskaffas separat.

Röret skall, även när det ar horisontellt draget, alltid lutalett (cirka 10^ ) uppåt, sä att luften lätt kan ledas ut ur lokalen. I det fall fläkten ar forsedd med kolfilter skall dessa tas ur.

Rören och utloppsöppingarna i väggen med vilka fläkten skall anslutasör ha sama diameter som luftutslättet (anslutningsflänsen).

I det fall man anvander ror och utloppsoppingar i vaggen med minde diameter medfor detta en lagre utblasprestanda och en drastisk forhojnig av bullernivan.

Vi avsager oss daffor allt ansvar gallande denna typ av problem.

! Använd esskortrormöjlgt.
! Roret skall vara sa rakt som möjigt (högsta tillatna vindel på bjöjarna 90^ ).
! Undvik stora skillnader i rorets tvarsnittsarea.
Anvandrorainsidaarsslatomsojjigt.
! Roret skall vara tilverkat av i lag godkanda material.

Filterversion

Den utsugna luften avfettas och befrias frän odörer innan den leds ut i likalen igen. När fläkten används med denna version ar det nödvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

Minsta tillata avstand mellan kokkärlens stödyta pa spishallen och köksfläktes underkant ar 60cm om det ar fragan om en elektrisk spis och 70cm om det ar fragan om gasspis erer kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skull detta respekteras.

Elektrisk anslutning

Natspänngen skull motsvara spansingen som anges pa markpläten som sitter innate i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till atttag som ar lättilgangligt även after installationen och som uppyller gällande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat på en sväråtkomlig plats skall en godkänd tvapolig strombrytare installereras som garanter an fullkomlig frankoppling fran nätet i samband med overspänningsklass III, i enlight med installationsbestammelsema.

Varning! kontrollera innan flaktens krets ansluts med natspanninger att den fungerar korrekt och ar korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därfor vär'tekniska servicekontor i det kabeln skadats.

Montering

Fläkten ar utrustad med fixeringspluggar som passar de festa tper av vagg/tak. Det ar under alla handelser nödvändigt att rädfraga en kualifercerad fackman for att forvissa sig om att materialien ar lampie dar den aktuella types av vagg/tak. Vaggen/taket skall vara tillräcklig halffast for att bara upp fläktens vikt.

Funktion

Använd en högre hastiget om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

Det ar tillräcklig att vidrora flaktens kommandon for att aktivera Funktionerna.

ON/OFF-tangent for Belysning

Tangent for hastighetval (utsugningseffekt) intensiv - Funktionstid 5 minuter - tryck ingen for att atergå till den tidigare valda hastigheten.

Tangent for hastighetsval (utsugningseffekt) hoch

Tangent for hastighetsval (utsugningseffekt) medelhog- närenna tangent blinkar indikerar detta att kolfiltret behover rengoras erler bytas ut.

Signaleringen for det aktiva kolfiltrets mättning ar normal avaktiverad, Uteslut elektroniken genom att trycka ned tangenten 0 under 3 sekunder for att aktivera signalen.

Tryck)dareter ner tangenterna 1 och 2 samtidigt under 3 sekunder, inledningsvis blinkar endast tangent 1, dorefter blinkar bada tangenterna 1 och 2 vilket indikerar att aktiveringen agt rum. Upprega forfarandet for att avaktivera signalen, inledningsvis blinkar tangenterna 1 och 2 direfter blinkar endast tangent 1 vilket indikerar att signalen avaktiverats.

Tangent for hastighetval (utsugningseffekt) lag -närenna tangent blinkar indikerar detta att fetfiltret behöver rengöras.

OFF-tangent for motorn (stand by) - Elektronisk avstängning - Återställning av signaleringen av rengöring/byte av filter. OFF MOTOR

Tryck kort på tangenten for att stänga av motom.
ÄTERSTÄLLNING AV FILTERSIGNALERINGER

Tryck med fungerande fläkt och after att ha utfört underhället pa filtrren ned tangenten tills en akustisk signal aktiveras. Den blinkande lysdioden 1 (fettfiltret) aller 2 (kolfiltret) upphör att blinka.

ELEKTRONISK AVSTÄNGNING

Tryck in tangenten under 3 sekunder, flaktens elektroniska kontrollfunktion stangs av.

Denna Funktion ar till hjälp i samband med rengöring avprodukten.

For att aktivera den elektroniska Funktionen igen upprepas operationen.

I det fall eventuella funktksstörningar uppstár skall den elektriska anslutningen kopplas ifran under minst 5 sekunder genom att kontakten dras ur, innan servicetjänst kontaktas. Om funktksstörningen fortssätter, kontakta servicekontoret.

Underhäll

Varning! Gor alltid fläkten strömlös innan nágon typ av underhällarbete eller rengöring inleds genom att sla ifrám bostadens huvudströmbrytare.

Rengöring

Fläkten skull rengöras ofta, savál invändigt som utvändigt (atminstone med sama underhállsintervall som für fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter som innehaller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ)därfor ovanstaende instructuroner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, elsvador beroende på ett bristande underhall aller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtrekan medfora brandrisk. Folj därfor ovanstäende instruktioner noga.

Fettfilter

Fig. 19-25

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengoras en gang i帽子en (eller när indikatorn for filtres mattning - om sādan finns på er modell - anger att detta arä nödvändigt), med ett milt rengöringsmedel, für hand ell er i diskmaskin, med lög temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfārgas utan att detta på nagot sätt paverkar filtres uppsningsförmåga.

När filtrek skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 23

Kolfiltret fangar upp obehagliga odorer som uppstar i samband med matlageningen.

Kolfitret bör tvattas varannan帽子 (eller när signalsystemet for filtrets mätting - i det fall den aktuella modellen ar utrustad med att sadant- signalerar detta) med varmt vatten och ett lampligt rengöringsmedel, erller diskas i diskmaskin, 65^ (i det fall filtret diskas i diskmaskin skall en komplet t vättcykel koras utan annan disk i maskinen).

Krama fösaktig ur overflödtigt vatten utan att skada filtret, torka det)darefter i ungen i 10 minuter, 100^

Byt ut dynan vart 3:dje ár uller sa fort filten uppvisar skador.

Byte av Lampor

Fläkten är utrustad med att belynsningssystem som bygger på lysdiodsteknologi.

Lysioderna garanter optimal belysning, uptil 10 ganger langre livslängd jämfört med konventionella lampor och möllgör en energibesparing på 90% .

Kontakta det tekiska servicekontoret for byte av lysdiodema.
