| Tipo di prodotto | Cappa aspirante |
| Marca | ELICA |
| Modello | DOLCE |
| Versione d'uso | Aspirante (evacuazione esterna) o ricircolo (filtro a carbone) |
| Alimentazione elettrica | 220-240 V (secondo targa dati) |
| Numero di velocità | 4 (bassa, media, alta, intensiva 5 min) |
| Tipo di comando | Tattile |
| Illuminazione | LED (sostituzione da parte del servizio assistenza) |
| Filtro antigrasso | Metallico, lavabile in lavastoviglie (mensile) |
| Filtro a carbone | Opzionale, lavabile ogni 2 mesi, sostituzione ogni 3 anni |
| Distanza minima di sicurezza (elettrico) | 60 cm |
| Distanza minima di sicurezza (gas/misto) | 70 cm |
| Diametro di raccordo | Uguale alla flangia (non specificato, generalmente 150 mm) |
| Manutenzione | Pulizia mensile esterna e filtri |
| Materiale | Non specificato (probabilmente acciaio inox o vetro) |
| Accessori inclusi | Tasselli di fissaggio, manuale |
| Uso | Solo domestico |
Domande frequenti - DOLCE ELICA
Domande degli utenti su DOLCE ELICA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa aspirante in formato PDF gratuitamente! Trova il tuo manuale DOLCE - ELICA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DOLCE del marchio ELICA.

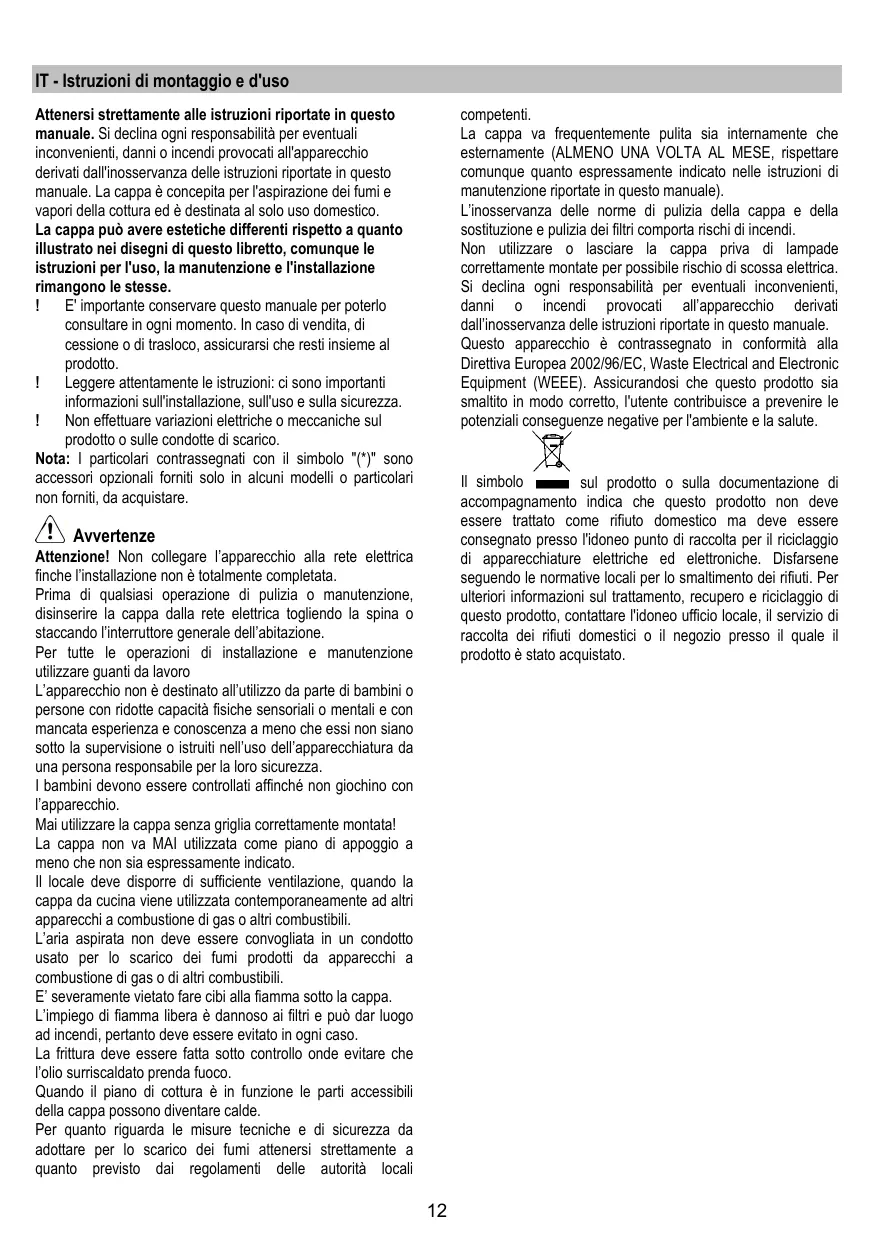

MANUALE UTENTE DOLCE ELICA
Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.
La cappa può essere estetiche differenti rispetto a quello illustrato nei disegni di quello libretto,comingsque le istruzioni per l'uso,la manutenzione e l'installazione rimangono le stesse.
! E' importante conservare quello manuale per poterlo consultare in agli giorni. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
Note: I particolari contrassegnati con il symbolo "(*)" sono accessori optionali forniti solo in alcuni modelli o particolare non forniti, da acquistare.
Avverenze
Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interrottore generale dell'abitazione.
Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro
L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che dati non siano fatto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con l'apparecchio.
Maiutilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.
Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da appearechi a combustione di gas o di altri combustibili.
E' severamente vietato fare cibi alla fiamma sotto la cappa.
L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.
La frittura deve essere fissate fatto controlo onede evitare che l'olio surriscaldato prenda fuoco.
Quando il piano di cottura è in funzione le parti accessibili della cappa sono diventare calde.
Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali
competent.
La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto unlike quando espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).
L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.
Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparechio derivati dall'inosservanza delle struzioni riportate in quello manuale. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sa smalito in modo correto, l'utente contribuire s'a prevenir le potenziali consequences negative per l'ambiente e la salute.
sul prodotto oulla documentazione di indica che questo prodotto non deve come rifiutto domestico ma deve essere l'idoneo punto di raccolta per il riciclaggio e elettriche ed elettroniche. Disfarsene tive locali per lo smaltimento dei rifiuti. Per hi sul trattamento, recupero e riciclaggio di contattare l'idoneo ufficio locale, il servizio di domestici o il negozio presso il quale il quistato.
Utilizzazione
La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.
Versione aspirante
I vapore vengono evacuati versuso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.
Attenzione! Il tubo di evacuation non è fornito e va acquistato.
Nella parte orizzontale, il tubo delve ave alla leggera.
inclinazione verso l'alto ( 10^ circa) in modo da poter
trasportare l'aria verso l'esterno più facilemente.
Se la cappa è provvista di filtri al carbone, quosti devono essere totti.
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.
Si declina perci uomini responsabilità in merito.
! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'internalo più liscio possibile.
Il materiale del condotto delve essere approvato normativamente.
Versione filtrante
L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in esta versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.
Installatione
La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 70cm in caso di cucine a gas o miste.
Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza magiore, bisogna tenerneconto.
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo lo's installatione. Se prosvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dello installatione, aplicare un interruttorbipolaro a norma
che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformamente alle regole di INSTALLazione.
Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.
Montaggio
La cappa è dotata di tasselli di fissaggio adatti alla maggiordi partedi pareti/soffitti. E' tutvavia necessario interpellare untechnico qualificato per accerbarVi sull'idoneita dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesse sufficientemente robusto da sostenerile il peso della cappa.
Funzionamento
Usare la velocità magiore in caso di particolare concentrazione di vapori di cucina. Consiglio di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.
Per selezionare le funzioni della cappa è sufficente s Fiorare i comandi.
Taste ON/OFF luce
Tasto di selezione velocità (potenza di aspirazione) intensiva - durata 5 minuti - premere ancora per ritornare alla impostazione precedente.
Tasto di selezione velocità (potenza di aspirazione) alta
Tasto di selezione velocità (potenza di aspirazione) media- quando lampeggia indica la necessità di lavare o sostuire il filtro al carbone. Questa segnalazione è normalmente disattivata. Per attivare la segnalazione, escludere l'eletronica premendo per 3 secondi il tasting 0.
Successivamente, preme contemporaneamente i tasti 1 e 2 per 3secondi, prima lampeggerà solo il tasto 1 poi lampeggeranno entrambi i tasti 1 e 2 ad indicare l'attivazione. Ripetere l'operazione per disattivare la segnalazione, prima lampeggeranno i tasti 1 e 2 poi lampeggerà solo il tasto 1 ad indicare la disattivazione.
Tasto di selezione velocità (potenza di aspirazione) Bassa - quando lampeggia indica la necessita di lavare il filtro grassi.
Tasto OFF motore (stand by) - Esclusione dell'Elettronica - Reset segnalazione lavaggio/sostituzione filtri.
OFF MOTORE
Premere brevamente per spegnere il motore.
RESET SEGNALAZIONE FILTRI
A cappa accesa, dopo aver eseguito la manutenzione dei filtri, premere il tasto fino al segnale acustico. Il led lampeggiante 1 (filtro grassi) o 2 (filtro al carbone) smette di lampeggiare.
ESCLUSIONDELL'ELETTRONICA
Premere per 3 secondi il tasting, viene escluda l'electronica di lavoro della cappa.
Questa funzione può essere utile durante l'operazione di pulizia del prodotto.
Per reinserire l'electronica bastera ripetere I'operazione.
In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza scollegare per almeno 5 sec. l'apprecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.
Manutenzione
Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
Pulizia
La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.
Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!
Attenzione: L'inosservanza delle norme di pulizia dell'apprecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.
Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle sudettes avvertenze.
Filtro antigrasso
Fig. 19-25
Trattiene le particelle di grasso derivanti alla cottura.
Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manually oppure in lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a molla.
Filtro ai carboni attivi (Solo per Versione Filtrante)
Fig. 23
Trattiene gli odori sgradevoli derivanti alla cottura.
Il filtrato al carbone più essere lavato agli due mesi (o quando ilsystemadiindicazione di saturazione dei filtris -se previsto sulmodello in possesso-indica这点a necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo alla stoviglia all'interno).
Togliere l'acqua in effcco sono sanza rovinare il filtro, dopodiché riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivamente.
Sostituire il materassino agli 3 anni e agli volta che il panno risultata danneggiato.
Sostituzione Lampade
La cappa è dotata di un sistema di illuminazione basato sulla technologia LED.
I LED garantiscono una illuminazione ottimale, una durata fin a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.
Per la sostituzione rivolgersi al servizio assistenza tecnica.
Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.
Per la sostituzione rivolgersi al servizio assistenza tecnica.
