Producttype	Afzuigkap
Merk	ELICA
Model	DOLCE
Gebruiksversie	Afzuigend (buitenafvoer) of recirculatie (koolstoffilter)
Voeding	220-240 V (volgens typeplaatje)
Aantal snelheden	4 (laag, gemiddeld, hoog, intensief 5 min)
Bedieningstype	Aanraakbediening
Verlichting	LED (vervanging door service)
Vetfilter	Metaal, vaatwasserbestendig (maandelijks)
Koolstoffilter	Optioneel, elke 2 maanden wasbaar, vervangen om de 3 jaar
Minimale veiligheidsafstand (elektrisch)	60 cm
Minimale veiligheidsafstand (gas/mengsel)	70 cm
Aansluitdiameter	Gelijk aan flens (niet gespecificeerd, meestal 150 mm)
Onderhoud	Maandelijkse reiniging buitenkant en filters
Materiaal	Niet gespecificeerd (waarschijnlijk roestvrij staal of glas)
Meegeleverde accessoires	Bevestigingspluggen, handleiding
Gebruik	Alleen voor huishoudelijk gebruik

Veelgestelde vragen - DOLCE ELICA

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

Voor een elektrisch fornuis is de minimale afstand 60 cm. Voor een gas- of mengfornuis is dat 70 cm. Raadpleeg ook de instructies van uw fornuis.

Hoe het vetfilter reinigen?

Het metalen vetfilter wordt eenmaal per maand met de hand gereinigd met een niet-agressief reinigingsmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Wassen in de vaatwasser kan het filter ontkleuren zonder de efficiëntie aan te tasten.

Hoe vaak moet het koolstoffilter worden gewassen of vervangen?

Het koolstoffilter (voor recirculatieversie) wordt elke 2 maanden gewassen met heet water of in de vaatwasser op 65°C. Het moet 10 minuten in de oven op 100°C worden gedroogd. Vervang het doek elke 3 jaar of als het beschadigd is.

Hoe activeer ik het verzadigingsalarm van het koolstoffilter?

Afzuigkap uit, druk 3 seconden op toets 0 om de elektronica uit te schakelen. Druk vervolgens gelijktijdig 3 seconden op toetsen 1 en 2: knipperen bevestigt activering. Herhaal om uit te schakelen.

Wat te doen als de afzuigkap niet goed werkt?

Haal de stekker van de afzuigkap ongeveer 5 seconden uit het stopcontact en steek hem er weer in. Als het probleem aanhoudt, neem dan contact op met de bevoegde reparatiedienst.

Kan ik de afzuigkap zonder rooster gebruiken?

Nee, gebruik de afzuigkap nooit zonder dat het rooster correct is gemonteerd. Dit kan brand- of letselrisico's veroorzaken.

Hoe reset ik het verzadigingslampje van de filters?

Nadat u de filters heeft gereinigd of vervangen, drukt u bij uitgeschakelde afzuigkap op de OFF-toets tot het akoestische signaal. De knipperende lampjes stoppen.

Welk type lamp gebruiken om de verlichting te vervangen?

De afzuigkap is voorzien van LED-verlichting. Voor vervanging neemt u contact op met de technische ondersteuningsdienst. LED's gaan langer mee en verbruiken minder energie.

Kan ik de afzuigkap in recirculatieversie installeren zonder buitenafvoer?

Ja, de afzuigkap kan in recirculatieversie worden gebruikt met een actief koolstoffilter (niet meegeleverd). De lucht wordt ontvet, ontgeurd en terug de kamer in geblazen.

Hoe elektronica uitschakelen om de afzuigkap te reinigen?

Druk 3 seconden op de OFF-toets. De elektronica wordt uitgeschakeld, zodat veilig reinigen mogelijk is. Herhaal de handeling om te reactiveren.

GEBRUIKSAANWIJZING DOLCE ELICA

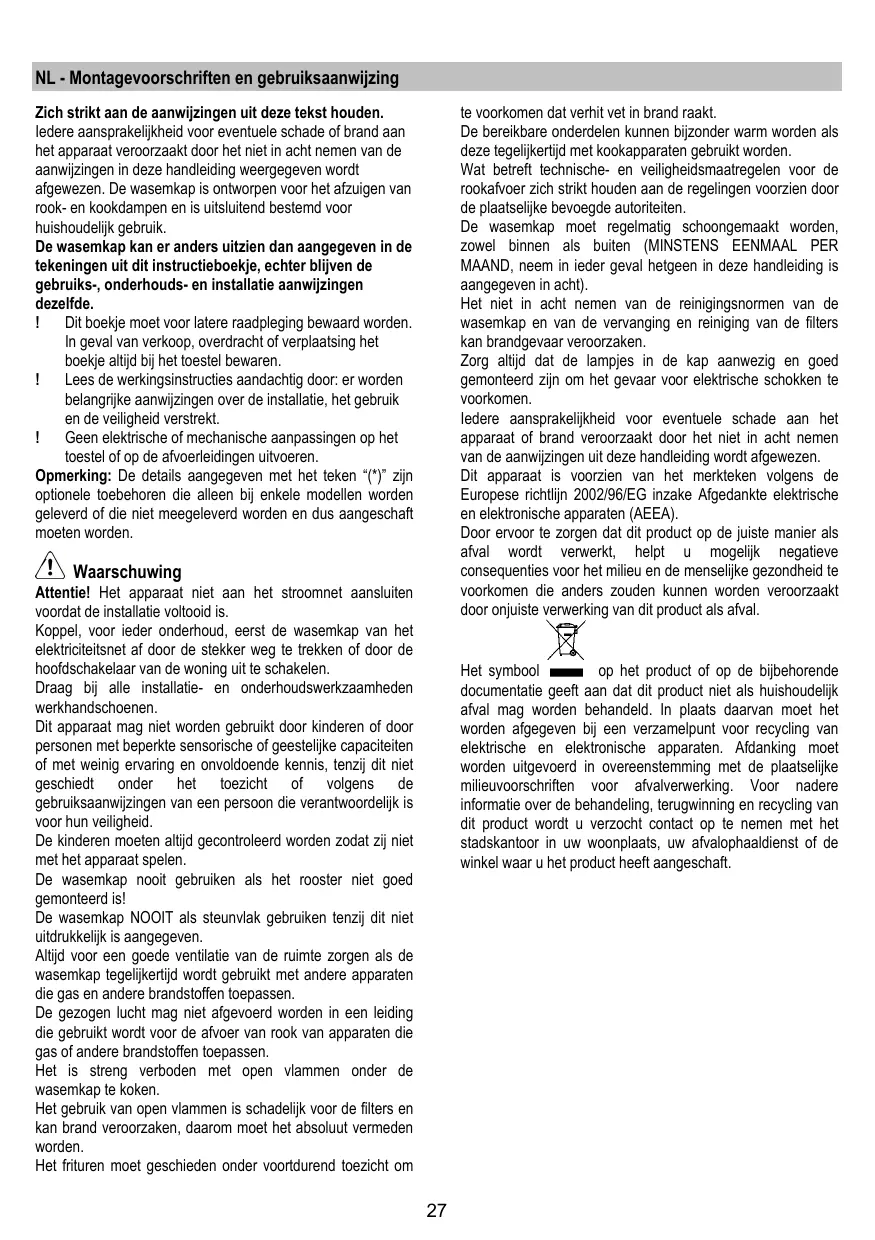

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden.
ledere aansprakelijkheid voor eventuele schade of brand a
het apparaat veroorzaakt door het Niet in acht nemen van
aanwijzingen in deze handleiding weergegeven worden
afgewezen. De wasemkap is ontworpen voor het afzuiigen
rook- en kookdampen en isuitsluitend bestemd voor
huishoudelijk gebruik.

De wasemkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, darüber blijven de gebruiks-, onderhouds- en installmentie aanwijzingen bezelfde.

! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje algijd bij het toestel bewaren.
! Lees de werkingsinstrumenties aandachtig door: er worden belangrijke aanwijzingen over de installmentie, het gebruik en de verilgheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.

Opmerking: De details aangegeven met het teken (*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die nicht meegeleverd worden en dus aangeschaft要去en worden.

Waarschuwing

Attentie! Het apparaat Niet aan het stroomnet aansluiten voordat de installmente voltood is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektricitetsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Draag bij alle installment- en onderhoudswerkzaamheden werkhandsschoenen.

Dit apparaat mag nicht worden gebruktd door kinderen of door Personen met beperkte sensorische of geestelijkke capacitieteen of met weinig ervaring en onvoldoende kennis, tenzig dit nicht geschietd onder het toezicht of volgens de gebruksaanwijzingen van een persoon die verantwoordelijk is voor hun verilgheid.

De kinderen要去en alsijd gecontroleerd worden zodatezijniet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om

te voorkomen dat verhit vet in brand raakt.

De bereibbare onderden konnen bijzonder warm worden als deze tegelijkkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en verilgheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.

De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg algtd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in acht nemen van de aanwijzingen uit deze handleiding worden afgewezen.

Dit apparatus is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zonden worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan moet het worden afgeveen bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoort in uw woonplaats, uw afvalophaaldienst of de winkkel waar u het product hebts aangeschaft.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuiqversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuiigend apparaat

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp worden hierbij Niet geleverd en moet apart aangekocht worden.

De middelijn van de afvoerijp moet even groot zijn als die van de verbindingsring.

De horizontally stukken van de buis要去en enigszins omhoog hellen (ondeveer 10^ ) om de lucht gemakkelijk waar buiten te voeren.

Note. Als de wasemkap reeds is voorzien van koolstofffilter dan要去 dit verwijdenen.

Verbind de wasemkap aan wandafvoerijpen en afvoeropeningen met bezelfde diameter als de luchtuitgang (verbindingsflens).Het gebruik van wandafvoerijpen of afvoeropeningen met een Kleinere diameter za leiden tot een vermogensverlies en een sterke toename van het bedrijfsgeluid.

ledere aansprakelijkheid hiervoordt afgewezen.

! De lenghte van het afvoerkanaal moet zo kort möglichelijk zijn.
! Gebruik zo min möglichk bochten (maximaal toegestane hoek: 90^ ).
Vermijd grote verschellen in doorsnede.
! Gebruik een buis met een zo glad möglichke binnenkant.
Het gebruikte material moet volgens norm+zijn.

Filtrerende versie

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare, koolstofffilter te gebruiken.

De afgezogen lucht worden ontvet en gefilterd voordat bij wee teruggeblazen worden in het vertrek via het bovenste rooster

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 60cm liggen, in geval van een elektrisch fornuis en 70cm ,in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskoektoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gezhonden.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft,要去.Deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installmenta, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is delee, ook na de installmentatie, Niet goed te bereiken, dan要去 er een tweeolige schakelaar worden geplaatst die voldige ontkoppeling van het net garandeert in het geval van een overspanning van klassle lI, in overeenstemming met de installmente normen.

Attentie! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllere of.Deze goed functioneert, controllere altijd of de voedingskabel goed gemonteerd is.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische Dienst voor een neue kabel.

Montage

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moetECHTER contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialien geschicht zichoor het type muur/plafond. Het muur/plafond要去 stevig genoeg zichon het gewicht van de kap te honden.

Werking

In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken. We raden aan de afzuiigkap 5 Minutes voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt hebts aan te latent. Om de functies van de wasemkap te selecteren is het voldoende bedieningen aan te raken

Lichtschakelaar ON/OFF

Selectieknop voor de intensieve slelheid (zuigkracht) - tijsduur 5 minuten - druk nogmaals om maar de voorgande instelling terug te keren.

Selectieknop voor de maximum slelheid (zuigkracht)

Selectieknop voor de middelste能力和 sleid (zuijkracht) - indien deze knop knippert要去 het koolstofffilter gereinigd ofervangen worden. Deze signalering is gewoonlijk uitgeschakeld. Om de signalering te activeren, de elektronische inrichting uitschakenen door, 3 seconden lang, op de toets 0 te drukken.

Druk verwolgens tegelijkertijd, 3 seconden lang, op de toetsen 1 en 2, eerst za alleen toets 1 knipperen en verwolgens de toetsen 1 en 2, hetgeen de activering aangeeft. Herhaal.Deze handled om de signalering wee uit te schaken, eerst zullen de toetsen 1 en 2 knipperen en verwolgens de toets 1, om de uitschakeling aan te geven.

Selectieknop voor de minimum spelheid (zuigkracht) - indien deze knop knippert要去 het vetfilter gereinigd worden.

Motor OFF (stand by) - Uitsluiting van de elektronische inrichting - Reset filters reiniging/vervanging signalering.

MOTOR OFF

Druk kort op deze knop om de motor uit te zetten.

RESET FILTERS SIGNALERING

Na de onderhoudswerkzaamheden op de filters druk, met ingeschakelde kap, op de knop totdat het geluidssignaal luidt. Het knipperende lampje 1 (vetfilter) of 2 (koolstofffilter) stopt te knipperen.

UITSLUITING VAN DE ELEKTRONISCHE INRICHTING

Druk 3 seconden lang op de knop, de bedieningslektronica van de wasemkap wordenuitgesloten.

Deze functie kan nuttig+zijn gedurende de reiniging van het product.

Om de inrichting wee in te schakelen de handeling opnieuw uitvoeren.

In geval van eventuele storingen, voordat U zich tot de assistentie service wendt, minstens 5 sec. het toestel van de elektrische voeding ontkoppelen, door de stekker uit te trekken en, daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt u zich tot de assistentie service.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Schoonmaak

De kap moet regelmatig schoon gemaatkt worden, zowel binnen als buiten (tenminste met bezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuirmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verrang ing resp. reiniging van de filters nicht opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is nicht aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter

afb. 19-25

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparatus)

afb.23

Houdt de lastige kookgeuren vast.

Het koolstofffilter kan om de twee maanden gewassen worden (of als de filter verzadiging indicate - indien aanwezig op het model in Uw bezit - de signalering aangeeft) in warm water en met geschikte reinigungsmiddelen of in de vaatwasmachine op 65^ (in het geval van een reninging in de vaatwasmachine voor een volledige wascyclus uit, zonder vaten).

Verwijder het overtollige water zonder het filter te beschadigden, doe cervolgens het matje 10 minuten lang in de oven op 100^ om het goed te drogen.

Vervang het matje om de 3aar en elke keer dat het beschadigd blijkt.

Vervangling lampjes

De kap is voorzien van een verlichtingssystem gebaseerd op de LEDDEN technologie.

De Ledden zorgen voor een optimale verlichting, voor een 10 maal langere tijsduur ten opzichte van de tradionele lampjes en een elektriciteitsbesparing van wel 90% .

Voor de verwanging neem contact op met de technische assistentie.
