Vrsta izdelka	Kuhinjska napa
Znamka	ELICA
Model	DOLCE
Različica uporabe	Odvodna (zunanji odvod) ali recirkulacijska (ogljeni filter)
Električni priključek	220-240 V (glede na identifikacijsko ploščico)
Število hitrosti	4 (nizka, srednja, visoka, intenzivna 5 min)
Vrsta upravljanja	Na dotik
Osvetlitev	LED (menjava preko servisne službe)
Filter za maščobo	Kovinski, pralen v pomivalnem stroju (mesečno)
Ogljeni filter	Izbirno, pranje vsake 2 meseca, zamenjava vsaka 3 leta
Minimalna varnostna razdalja (električni)	60 cm
Minimalna varnostna razdalja (plin/mešano)	70 cm
Priključni premer	Enak obliki prirobnice (ni navedeno, običajno 150 mm)
Vzdrževanje	Mesečno čiščenje zunanjosti in filtrov
Material	Ni navedeno (verjetno nerjavno jeklo ali steklo)
Priloženi dodatki	Mozniki za pritrditev, navodila
Uporaba	Samo za domačo uporabo

Pogosto zastavljena vprašanja - DOLCE ELICA

Kakšna je minimalna razdalja med napo in kuhalno ploščo?

Za električno kuhalno ploščo je minimalna razdalja 60 cm. Za plinsko ali mešano kuhalno ploščo je 70 cm. Preverite tudi navodila vaše kuhalne plošče.

Kako očistiti filter za maščobo?

Kovinski filter za maščobo enkrat mesečno očistite ročno z neagresivnim detergentom ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. Pomivanje v pomivalnem stroju lahko filter razbarva, vendar ne vpliva na njegovo učinkovitost.

Kako pogosto je treba prati ali zamenjati ogljeni filter?

Ogljeni filter (za recirkulacijsko različico) operite vsake 2 meseca v vroči vodi ali v pomivalnem stroju pri 65°C. Sušite ga v pečici pri 100°C 10 minut. Tkanino zamenjajte vsaka 3 leta ali če je poškodovana.

Kako aktivirati alarm za nasičenost ogljenega filtra?

Ko je napa izklopljena, pritisnite tipko 0 za 3 sekunde, da izključite elektroniko. Nato hkrati pritisnite tipki 1 in 2 za 3 sekunde: utripanje potrdi aktivacijo. Ponovite za deaktivacijo.

Kaj storiti, če napa ne deluje pravilno?

Odklopite napo iz električnega omrežja za približno 5 sekund, nato jo ponovno priključite. Če težava ne izgine, se obrnite na pristojni servis.

Ali lahko uporabljam napo brez rešetke?

Ne, napo nikoli ne uporabljajte brez pravilno nameščene rešetke. To lahko povzroči nevarnost požara ali poškodbe.

Kako ponastaviti indikator nasičenosti filtrov?

Po čiščenju ali zamenjavi filtrov, ko je napa izklopljena, pritisnite tipko OFF do zvočnega signala. Utripajoče lučke se ustavijo.

Kakšno žarnico uporabiti za zamenjavo osvetlitve?

Napa je opremljena z LED osvetlitvijo. Za zamenjavo se obrnite na tehnično podporo. LED žarnice trajajo dlje in porabijo manj energije.

Ali lahko napo namestim v recirkulacijski različici brez zunanjega kanala?

Da, napo lahko uporabljate v recirkulacijski različici s pomočjo ogljenega filtra (ni priložen). Zrak se razmašči, razdiši in vrača v prostor.

Kako izključiti elektroniko za čiščenje nape?

Pritisnite tipko OFF za 3 sekunde. Elektronika je izključena, kar omogoča varno čiščenje. Za ponovno aktivacijo ponovite postopek.

NAVODILA ZA UPORABO DOLCE ELICA

normy mistnich odpovednch organu.

Jestiže je digestoř vybavena filtrysuhlikem,museji byt vynaty.

Napojte digesto na odtahoveho potrubi se stejnym prumere mako yvod vzduchu (spojovaci pifruba).

Tlačidlo ON/OFF osvetlenie

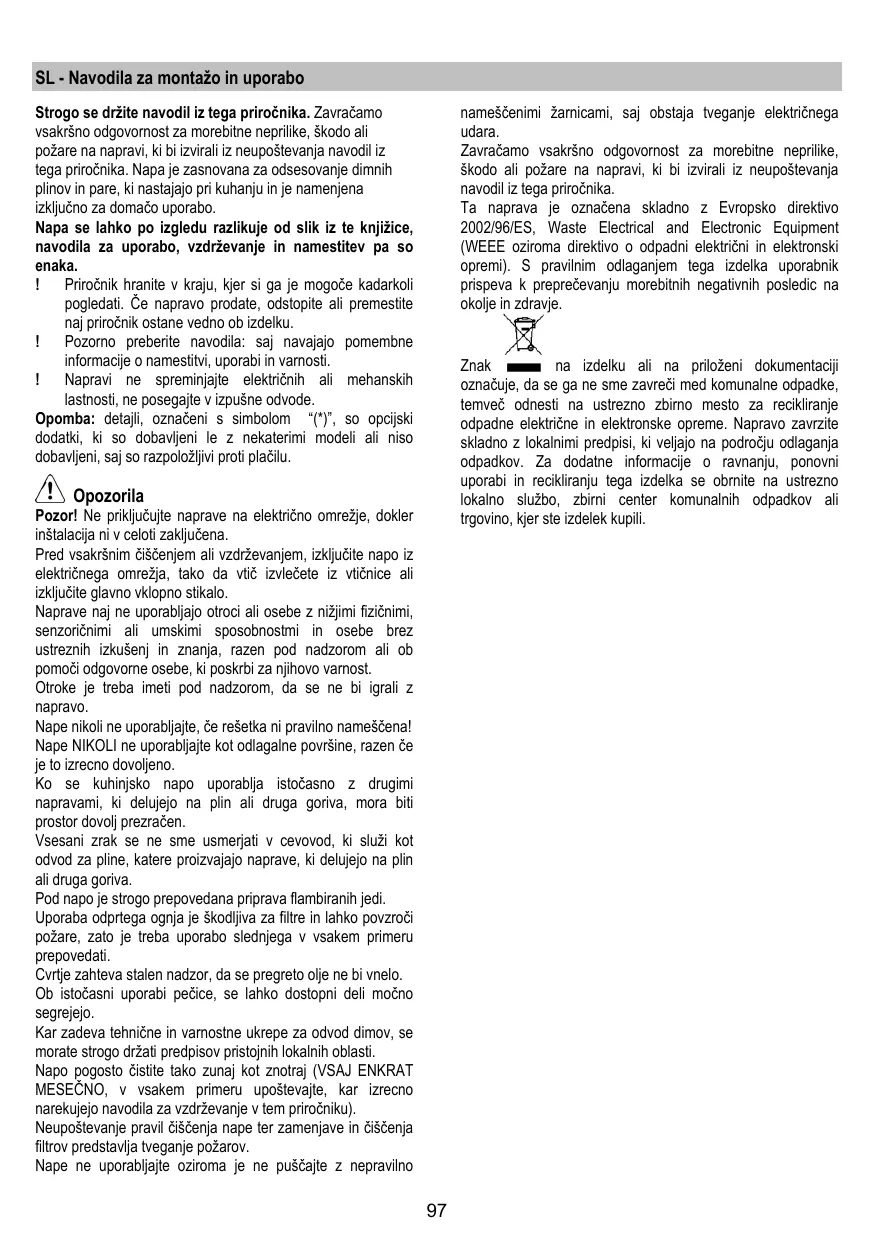

Strogo se drzite navodil iz tega priročnika. Zavračamo vsakrsno odgovornost za morebitne neprilike, skodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajao pri kuhanju in je namenjena izklučno za domačo uporabo.

Napa se lahko po izgledu razlikuje od sik iz te knjizice, navodila za uporabo, vzdrlzevanje in namestitev pa so enaka.

! Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.
! Pozorno preberite navodila: sj navajajo pomembne informacione o namestitvi, uporabi in varnosti.
! Napravine spreminjajie elektrichnih ali mehanskihlastnosti, ne posegajte v izpušne odvode.

Opomba: detaili, označeni s simbolom “(*)”, so opcijski dodatki, ki so dobavljeni le z nekaterimi modeli ali niso dobavljeni, saj so razpoložljivi proti placilu.

Opozorila

Pozor! Ne prikjučije naprava na elektricno omrežje, dokler instalacija ni v celoti zakljucena.

Pred vsakrsnim ciscnjem ali vzdrrzevanjem, izkluicte napo iz elektricnega omrezja, tak da vtic izvlecete iz vticnice ali izkluicte glavno vklonpno stikalo.

Naprave naj ne uporabljago otroci ali osebe z nižimi fiziciñimi, senzoriñimi ali umskimi sposobnostmi in osebe brez ustreznih izkušenj in znanja, razen pod nadzorom ali ob pomoči odgovorne osebe, ki poskrbi za njihovo varnost.

Nape nikoli ne uporabljaje, Če rešetka ni pravilno namešcena!

Nape NIKOLI ne uporabljajte kot odlagalne povrsine, razen ce je to izrecno dovoljeno.

Ko se kuhinjsko napo uporablja istorcasno z drugimi napravami, ki delujejo na plin ali druga goriva, mora biti prostor dovolj prezracen.

Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajao naprave, ki delujejo na plin ali druga goriva.

Pod napo je strogo prepovedana priprava flambiranih jedi.

Uporaba odprtega ognja je skodljiva za filtrne in lahko povzroci pozare, zato je treba uporabo slednjega v vsakem primuru prepovedati.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

Ob istoracni uporabi peice, se lahko dostopni deli mochno segrejo.

Kar zadeva tehnicne in varnostne ukrepe za odvod dimov, se morate strogo drzati predispov pristojnih lokalnih oblasti.

Napo pogosto Čistite takozunaj kot znotraj (VSAJ ENKRAT MESEČNO, v vsakem primeru upoštevajte, kar izrecno narekujevo navodila za vdžrževanje v tem priročniku).

Neuostoševanje pravil cisćenja nape ter zamenjave in cisćenja filtrov predstavlja tveganje požarov.

Nape ne uporabljate oziroma je ne pušćajte z nepravilno

namešćenimi Žarnicami, saj obstaja tveganje elektrčega udara.

Zavracmo vsakrsno odgovornost za morebitne neprilike, skodo ali pozare na napravi, ki bi izvirali iz neupostevanja navodil iz tega prirocnika.

Ta naprava je označena skladno z Evropsko direktivo 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni elektrichi in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih poslednic na okolje in zdravje.

Znak na izdelku ali na prilożeni dokumentaciji označuje, da se ga ne sme zavreći med komunalne opadke, temvec odnosti na ustrezno zbirno mesto za recikliranje opadne elektréne in elektronske opreme. Napravo zavržite skladno z lokalnimi predpisi, kim veljano na področju odlaganja opadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih opadkov ali trgovino, kjer ste izdelek kupili.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjin odvodom ali obtočni oz. filtracijski z notranjin obtokom.

Odzrachevalna razlicica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na prikrjučno prirobnico.

Premer odvodne cevi mora biti enak premeru spojega obročka.

Pozor! Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

V horizontalnem odseku mora biti cev rahlo nagnjena navzgon (priblizno 10^ ), takdo zrak laje izhaja navzven.

Ce je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povezite napo s cevmi in odprtinami z vodoravnim otdokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manji si premer, bo vplivala na zmanjsanje ueinkov sesanja in moeno poveeala hrupnost.

Zato za tak delovanje odklanjamo vsakrsno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša majmanjsa nujna dolžina.
! Cevovod naj ima Čim manj krivin (največji kot upogiba: 90°).
I Izogibajte se izrazitim sprembam smeri cevovoda.
Notranjost cevovoda nj bo cim bolj gladka.
Material, iz katerega je izdelan cevovod, mora biti skaden z normativi.

Obtočna razlíčica

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni mascoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

Minimalna razdalja med podpornovpovrsino posod na kuhalni povrsini in spodnjim delom nape za kuhinjske prostre ne sme biti manjsa od 60cm pri elektrichnih stedilnikih in 70cm pri plinskih ali mešanih stedilnikih.

Ce je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudu upoštevati.

Elektrčna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtic, slednjega vstavite v vticnico, ki je skladna z veljavnimi predpisin se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtica (neposredna povezava na omrežje) ali se vtic nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

Pozor! pred ponovnim priklopom tokokroga nape na omrežno napajanbe in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno namescen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega narocite pri servisi sluzbi.

Montaža

Napi so prilozeni pritrdlinvlozki, primerni za večji del sten/stropov. Vseeno pa se je treba obrinita usposobljena teghnika, ki vam bo potdil ustreznost materialov glede na vrsto stene/stropa. Stena/Strop morata biti dovolj trdn, da lahko prenašata težnape.

Delovanje

V primeru posebno visoke koncentracije dimov kuhinji uporabite najvisjo hitrost. Priporočamo vam, da prezračevanje vljucite 5 minut pred pricetkom kuhanja in ga pustite delovati še priblžno 15 minut po konçanem kuhanju.

Tipka za izbiro najvisje hitrosti (sesalna moč) - trajanje 5 minut - s ponovnim pritiskom se vrnete na prejšnjo nastavitev.

Tipka za izbiro visoke hitrosti (sesalna moč)

Tipka za izbiro srednje visoke hitrosti (moč delovanja) - utripanje svetilke označuje, da je treba oprati ali zamenjati ogleni filter. Ta signalizacija je obićajno deaktivirana. ČeŽelite signalizacijo aktivirati, pritsnite tipko 0 in jo zadržće pritsnjeno 3 sekunde, da izključite elektroniko.

Zatem socasno pritsnisite tipki 1 in 2 ter ju zadrzite pritsinjeni 3 sekunde. Sprva utripa samo tipka 1, nato pa pričneta utripati obe tipki 1 in 2 vznak aktivacije signalizacije. Čeželite signalizaciondeaktivirati, ponovite postopek. Sprva bosta utripali tipki 1 in 2, nato pa le tipka 1 vznak deaktivacije signalizacije.

Tipka za izbiro nizke hitrosti (sesalna moč) - utripajoca oznacije, da je treba oprati maschobni filter.

Tipka izklop (OFF) motorja (stand by) - Izklop elektronike - Ponastavitev signalizacije pranja/zamenjave filtrov
IZKLJUCITEV (OFF) MOTORJA

Kratko pritisnite za izklop motorja.

PONASTAVITEV SIGNALIZACJE FILTROV

Z vklučeno napo, po cisćenju oziroma menjavi filtrov, pritisnite tipko in jo zadržite pritsinjeno, dokler se ne oglasi zvočni signal. Utripajoca LED svetilka 1 (masćobni filter) ali 2 (ogleni filter) preneha utripati.

IZKLOP ELEKTRONIKE

Pritisnite tipko in jo zadržite pritisnjeno 3 sekunde, da izključe se elektronika, ki upravlja napo.

Ta funkcija je uporabna pri cisichenju nape.

Za ponovno vklučitev elektronike zadošca ponoviti postopek.

V primeru morebitnih neprvilosti delovanja, preden se

obrmete na servisno sluzbo, za vsaj 5 sekund izklučite elektricno napajanne naprave, takao da vtič izvlečete iz vtičnice in ga nato ponovno vstavite. Če bi se nepravlno delovanje nadaljevalo, se obrmite na servisno sluzbo.

Vzdrževanje

Pozor! Pred vsakrsnim cischenjem ali vzdrzevanjem izklučite elektricno napajanje nape, takao vtic izvlećete iz vticnice ali izklopite glavno stikalo.

Cischenje

Napa zahteva pogosto cischenje, takozunaj kot znotraj.

Za cischenje uporabljaje krpo, navlazeno s tekočimi nevtralnimi detergenti.

Izgibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.

NE UPOBLJAJTE ALKOHOLA!

Pozor: Neupostevanje pravil za ciscenje naprave in zamenjavo filtrov prestavlja tveganje pozarov. Zato vam svetujemo, da sledite priporočenim navodilom.

Zavračamo vsakrsno odgovornost za morebitno skodo na motorju in požare, ki bi bili posledica neprimernega vzdřevanja ali neupoštevanja zgornjih opozoril.

Maščobni filter

SI. 19-25

Zaustavlja masčobne delce, ki nestajajo pri kuhanju.

Ocistiti ga je treba enkrat mesecno (ali takrat, ko system, ki zaznava zasicenost filtrov - ce je na modelu, ki je v vaši lasti, predividen - opozori na to potrebo), z ne agresivnimi detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi s kratkim ciklom.

S pranjem v pomivalnem stroju se mascobni filter lahko razbarva, toda njegove filtrinne značilnosti se nikakor ne spremenijo.

Za demontazo mascobnega filtra povlecite odklopno rocico na vzmet.

Ogleni filter (samo za obtočno razlicico)

SI. 23

Zadrzije neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter operite vsaka dva mesea (ali takrat, ko system, ki zaznava zasicenost filtrov - ěe je pri vašem modelu previden - opozori na to potrebo). Perete ga lahko ročno, v topli vodz ustrezni miti detergenti oziroma v pomivalnem stroju pri 65^ (v primeru pranja v pomivalnem stroju izvedite popolni cikel brez posode v stroju).

Obrišite odvečno vodo, ne da bi filter poškodovali. Nato pa ga položite v pečico za 10 minut pri 100^ , tak do se dodobra osuši.

Filtirni vložek zamenjaje vsaka 3 leta oziroma vsakič, ko na njem opazite poškodbe.

Zamenjava zarnic

Napa ima system osvetlitve, ki temelji na LED tehnologiji. LED lučke zagotavljago optimalno osvetlitev in do 10-krat daljišoŽivljensko dobo vprimerjavi klasicnimi Žarnicami ter 90% prihranek elektrickne energije.
