Produkttyp	Trådlös röjsåg
Varumärke	Bosch
Modell	ART 27
Skärdiameter	27 cm
Tomgångsvarvtal	7000 - 8000 rpm
Vikt (med batteri)	Cirka 2,5 kg
Strömförsörjning	Litiumjonbatteri 18 V
Batterikapacitet	1,5 Ah eller 2,0 Ah beroende på version
Kompatibel laddare	AL 2204 CV eller AL 2215 CV
Laddtid (1,5 Ah)	Cirka 207 min (AL 2204 CV) / 63 min (AL 2215 CV)
Laddtid (2,0 Ah)	Cirka 290 min (AL 2204 CV) / 85 min (AL 2215 CV)
Ljudtrycksnivå (LpA)	67 dB(A)
Ljudefektnivå (LWA)	88 dB(A)
Vibrationer (ah)	< 2,5 m/s²
Justerbart handtag	Ja
Justerbar arbetsvinkel	Ja
Transporthjul	Ja (monterbara)
Skyddskåpa	Ja
Bladtyp	Plasthuvud (inget metallblad)
Bladbyte	Utan verktyg
Överhettningsskydd	Ja (Electronic Cell Protection)
Arbetstemperatur	0 °C till 40 °C
Batteriets lagringstemperatur	-20 °C till 50 °C
Underhåll	Rengör batteriets ventilationsöppningar regelbundet
Eftermarknadsservice	Bosch, telefon [phone] (Frankrike)

Vanliga frågor - ART 27 BOSCH

Hur laddar jag batteriet till Bosch ART 27 röjsågen?

Använd endast medföljande laddare (AL 2204 CV eller AL 2215 CV). Anslut laddaren till ett eluttag och sätt i batteriet. Indikatorlampan blinkar under laddning och lyser konstant när batteriet är fullt. Full laddning tar mellan 63 och 290 minuter beroende på laddare och batterikapacitet.

Vad gör jag om röjsågen inte startar?

Kontrollera först att batteriet är laddat. Om batteriet är för varmt eller för kallt, vänta tills det återgår till rumstemperatur (0-45 °C). Om problemet kvarstår, kontakta Bosch kundservice.

Hur byter jag skärbladet?

Se till att röjsågen är avstängd och att batteriet är borttaget. Vänta tills bladet stannat helt. Byt bladet enligt instruktionerna i manualen (figur 7). Använd endast blad godkända av Bosch.

Kan jag använda röjsågen i regn?

Nej, det är förbjudet att arbeta i regn eller att lämna apparaten utsatt för regn. Använd den endast i torrt väder eller under god artificiell belysning.

Vilka säkerhetsåtgärder är viktiga?

Bär skyddsglasögon och hörselskydd. Bär långbyxor, rejäla skor och handskar. Bind upp långt hår. Håll barn och djur på avstånd. Vänta tills bladet stannat helt innan du rör vid det.

Hur rengör jag röjsågen efter användning?

Ta bort batteriet. Rengör apparaten med en torr trasa. Använd inte vatten. Rengör batteriets ventilationsöppningar med en mjuk, torr pensel.

Vad betyder blinkande lampa på batteriet?

En blinkande lampa indikerar att batteriet laddas. En fast lampa betyder att laddningen är klar eller att batteriets temperatur är utanför tillåtet intervall.

Vad är livslängden på litiumjonbatteriet?

Livslängden beror på användning och underhåll. Batteriet kan laddas när som helst utan minneseffekt. Om drifttiden minskar kraftigt måste batteriet bytas.

Hur förvarar jag röjsågen och batteriet?

Förvara verktyget på en torr och säker plats, utom räckhåll för barn. Batteriet ska förvaras mellan -20 °C och 50 °C. Undvik direkt solljus och fukt.

Var kan jag hitta reservdelar till Bosch ART 27?

Beställ reservdelar direkt på Bosch webbplats www.bosch-pt.fr eller kontakta kundtjänst på 0811360122. Ange det 10-siffriga artikelnumret på typskylten.

BRUKSANVISNING ART 27 BOSCH

Obs! Läs noggrant igenom anvisningarna. Gör dig förtrogen med trädgårdsredskapets manöverorgan och dess korrekta användning. Förvara bruksanvisningen för senare behov. Förklaring till bildsymbolerna

Allmän varning för riskmoment.

Läs noga igenom bruksanvisningen.

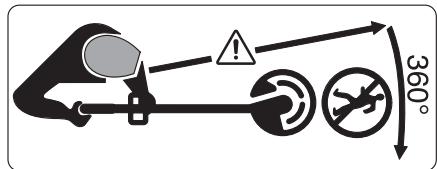

Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut.

Varning: Håll ett betryggande avstånd från trädgårdsredskapet när det är igång.

Gäller inte.

Ta bort batterierna innan inställnings- eller rengöringsarbeten utförs på trädgårdsredskapet eller när trädgårdsredskapet är uppsikt en längre tid.

Bär hörselskydd och skyddsglasögon.

Använd inte trimmern vid regn och låt den inte heller stå ute i regn.

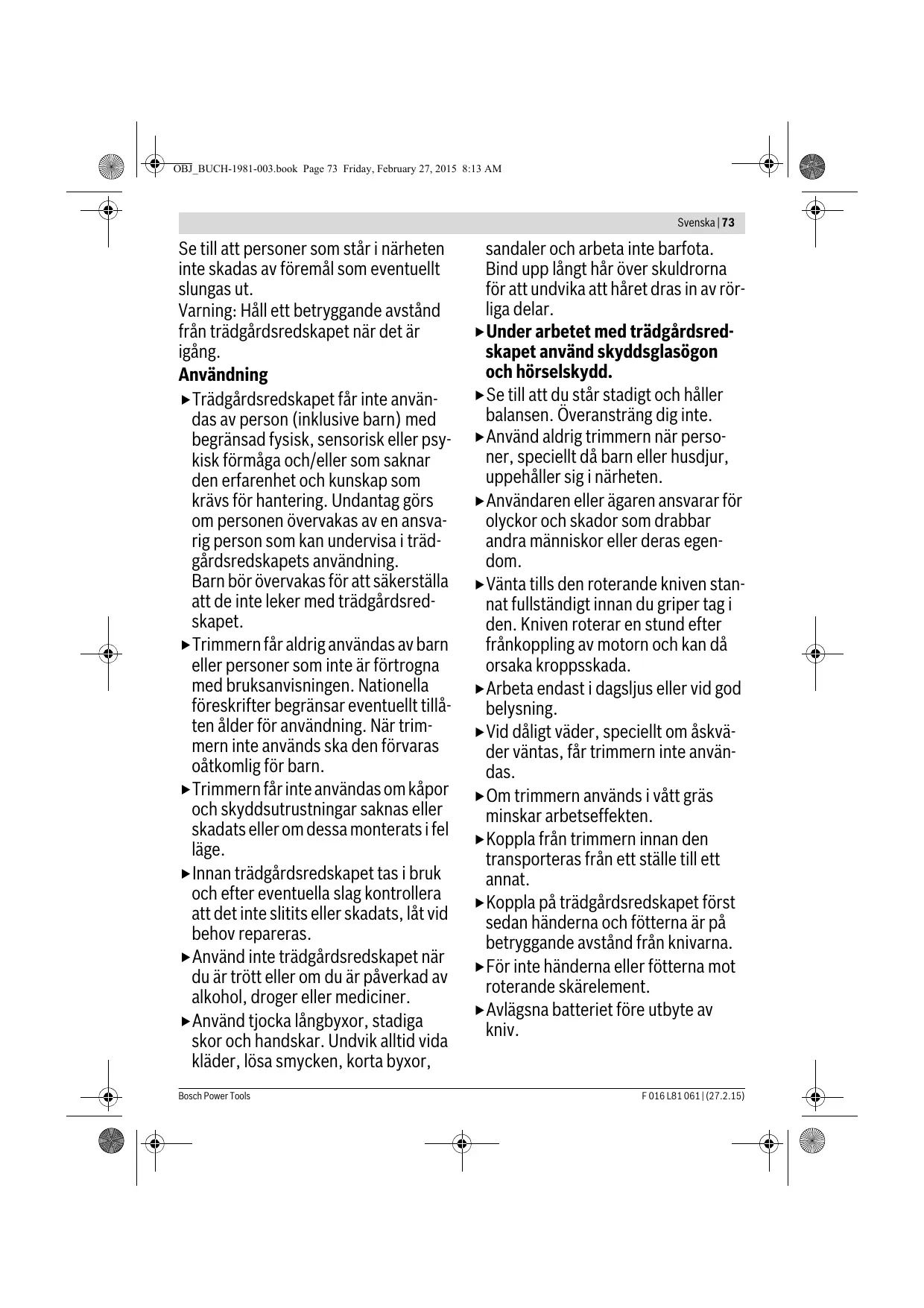

Svenska 73

Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut.

Varning: Håll ett betryggande avstånd från trädgårdsredskapet när det är igång.

Användning

• Trädgårdsredskapet får inte användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller psykisk förmåga och/eller som saknar den erfarenhet och kunskap som krävs för hantering. Undantag görs om personen övervakas av en ansvarig person som kan undervisa i trädgårdsredskapets användning. Barn bör övervakas för att säkerställa att de inte leker med trädgårdsredskapet. Trimmern får aldrig användas av barn eller personer som inte är förtrogna med bruksanvisningen. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. När trimmern inte används ska den förvaras oåtkomlig för barn. Trimmern får inte användas om kåpor och skyddsutrustningar saknas eller skadats eller om dessa monterats i fel läge.
• Innan trädgårdsredskapet tas i bruk och efter eventuella slag, kontrollera att det inte slitits eller skadats, låt vid behov repareras. Använd inte trädgårdsredskapet när du är trött eller om du är påverkad av alkohol, droger eller mediciner. Använd tjocka långbyxor, stadiga skor och handskar. Undvik alltid vida kläder, lösa smycken, korta byxor,

sandaler och arbeta inte barfota.

Bind upp långt hår över skuldrorna för att undvika att håret dras in av rörliga delar.

Under arbetet med trädgårdsredskapet använd skyddsglasögon och hörselskydd. Se till att du står stadigt och håller balansen. Överansträng dig inte. Använd aldrig trimmern när personer, speciellt barn eller husdjur, uppehåller sig i närheten. Användaren eller ägaren ansvarar för olyckor och skador som drabbar andra människor eller deras egendom. Vänta tills den roterande kniven stannat fullständigt innan du griper tag i den. Kniven roterar en stund efter frånkoppling av motorn och kan då orsaka kroppsskada. ▶ Arbeta endast i dagsljus eller vid god belysning. Vid dåligt väder, speciellt om åskväder väntas, får trimmern inte användas. ▶ Om trimmern används i vått gräs minskar arbetseffekten. Koppla från trimmern innan den transporteras från ett ställe till ett annat. Koppla på trädgårdsredskapet först sedan händerna och fötterna är på betryggande avstånd från knivarna. För inte händerna eller fötterna mot roterande skärelement. Avlägsna batteriet före utbyte av kniv.

Använd aldrig skärelement i metall för denna trimmer. ▶ Kontrollera och underhåll trimmern regelbundet. - Trimmern får repareras endast i en auktoriserad serviceverkstad. ▶ Kontrollera att ventilationsöppningarna är fria och rena. ▶ Avlägsna batteriet:

- alltid, när du lämnar trädgårdsredskapet utan uppsikt - innan kniven byts ut - före rengöring eller om arbeten utförs på trimmern Förvara trädgårdsredskapet på ett säkert och torrt ställe utom räckhåll för barn. Ställ inte upp andra föremål på trädgårdsredskapet. Av säkerhetsskäl ska slitna eller skadade delar bytas ut. ▶ Kontrollera att reservdelarna är av Bosch-fabrikat. Före start av trädgårdsredskapet kontrollera att alla tillhörande delar finns monterade.

Anvisningar för korrekt hantering av batterimodulen

▶ Kontrollera att trädgårdsredskapet är frånkopplat innan batteriet sätts in. Sätt inte in batteriet i ett inkopplat trädgårdsredskap, detta kan leda till olyckor. ▶ Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt. ▶ Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd

för en viss typ av batterier används för andra batterityper finns risk för brand.

▸ Ladda inte batterimoduler av främmande fabrikat. Laddaren är lämplig endast för laddning av Bosch Li-jonbatterimoduler med den spänning som anges i Tekniska data. I annat fall finns risk för brand och explosion. Håll laddaren ren. Förorening kan leda till elektrisk stöt. ▸ Kontrollera laddare, kabel och stickkontakt före varje användning. En skadad laddare får inte användas. Du får själv aldrig öppna laddaren, låt den repareras av kvalificerad fackman och endast med originalreservdelar. Skadade laddare, ledningar eller stickkontakter ökar risken för elektrisk stöt. Använd inte laddaren på lättantändligt underlag (t. ex. papper, textilier mm) resp. i brännbar omgivning. Vid laddningen värms laddaren upp vilket kan medföra brandrisk. Använd endast Bosch batterier som är avsedda för trädgårdsredskapet. Om andra batterier används, finns risk för kroppsskada och brand. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatteriet för att undvika en bryggning av kontakterna. En kortslutning av batterimodulens kontakter kan leda till brännskador eller brand. ▸ Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med

vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.

▸ Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme som t. ex. långvarig solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger. Kortslut inte batterimodulen. Explosionsrisk föreligger. I skadat eller felanvänt batteri kan ångor uppstå. Tillför frisk luft och uppsök läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna. ▸ Skydda batterimodulen mot fukt och vatten. Batterimodulen får endast lagras inom ett temperaturområde mellan -20 °C och 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen. Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Säkerhetsanvisningar för laddare

Läs noggrant igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna

och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ta väl vara på säkerhetsanvisningarna och instruktionerna för framtida behov.

Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt.

▸ Ladda inte batterimoduler av främmande fabrikat. Laddaren är lämplig endast för laddning av Bosch Li-jonbatterimoduler med den spänning som anges i Tekniska data. I annat fall finns risk för brand och explosion. Håll laddaren ren. Förorening kan leda till elektrisk stöt. ▸ Kontrollera laddare, kabel och stickkontakt före varje användning. En skadad laddare får inte användas. Du får själv aldrig öppna laddaren, låt den repareras av kvalificerad fackman och endast med originalreservdelar. Skadade laddare, ledningar eller stickkontakter ökar risken för elektrisk stöt. Använd inte laddaren på lättantändligt underlag (t. ex. papper, textilier mm) resp. i brännbar omgivning. Vid laddningen värms laddaren upp vilket kan medföra brandrisk. Håll barn under uppsikt vid användning, rengöring och underhåll. På så sätt säkerställs att barn inte leker med laddaren. Laddaren får inte användas av barn eller personer med begränsad fysisk, sensorisk eller psykisk förmåga eller som saknar den erfarenhet och kunskap som krävs för säker hantering. Undantag görs om personen övervakas av en ansvarig person som även kan undervisa i laddarens användning. I annat fall finns risk för felhantering och personskada.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna bidrar till bättre och säkrare användning av trädgårdsredskapet.

Symbol	Betydelse
	Bär skyddshandskar
	Rörelseriktning
	Reaktionsriktning
	Vikt
	Inkoppling

Symbol	Betydelse
○	Urkoppling
✓	Tillåten hantering
×	Förbjuden handling
CLICK!	Hörbart ljud
○○	Tillbehör/reservdelar

Ändamålsenlig användning

Elredskapet är avsett för trimning av gräs och ogräs under buskar, på slänter och vid kanter som inte kan nås med gräsklipparen.

Elredskapet kan användas vid en omgivningstemperatur mellan 0°C och 40°C.

Tekniska data

Grästrimmer		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
Produknummer		3 600 HA5 C..	3 600 HA5 C..	3 600 HA5 E..	3 600 HA5 E..
Tomgangsvarvital	min-1	7000/8000	7000/8000	7000/8000	7000/8000
Ställbart handtag		●	●	●	●
Klippdiameter	cm	23	23	26	26
Vikt enigt EPTA-Procedure 01/2003	kg	2,4	2,7	2,5	2,8
Batteri		Li-jon	Li-jon	Li-jon	Li-jon
Produknummer
- 1,5 Ah		2 607 336 207	2 607 336 207	2 607 336 207	2 607 336 207
- 2,0 Ah		2 607 336 921	2 607 336 921	2 607 336 921	2 607 336 921
Märkspanning	V=	18	18	18	18
Kapacitet
- 2 607 336 207	Ah	1,5	1,5	1,5	1,5
- 2 607 336 921	Ah	2,0	2,0	2,0	2,0
Antal battericeller
- 2 607 336 207		5	5	5	5
- 2 607 336 921		5	5	5	5
Laddare		AL 2204 CV	AL 2204 CV	AL 2204 CV	AL 2204 CV
Produknummer	EU	2 607 225 273	2 607 225 273	2 607 225 273	2 607 225 273
	UK	2 607 225 275	2 607 225 275	2 607 225 275	2 607 225 275
	AUS	2 607 225 277	2 607 225 277	2 607 225 277	2 607 225 277
Laddningsström	A	0,43	0,43	0,43	0,43

Grästrimmer		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
Tillåtet temperaturområde für laddning	°C	0 - 45	0 - 45	0 - 45	0 - 45
Laddningstid vid batterikapacit, ca.
- 1,5 Ah	min	207	207	207	207
- 2,0 Ah	min	290	290	290	290
Vikt enligt EPTA-Procedure 01/2003	kg	0,7	0,7	0,7	0,7
Skyddsklass		☐/II	☐/II	☐/II	☐/II
Laddare		AL 2215 CV	AL 2215 CV	AL 2215 CV	AL 2215 CV
Produktnummer	EU	2 607 225 471	2 607 225 471	2 607 225 471	2 607 225 471
	UK	2 607 225 473	2 607 225 473	2 607 225 473	2 607 225 473
	AUS	2 609 225 475	2 609 225 475	2 609 225 475	2 609 225 475
Laddningsström	A	1,5	1,5	1,5	1,5
Tillåtet temperaturområde für laddning	°C	0 - 45	0 - 45	0 - 45	0 - 45
Laddningstid vid batterikapacit, ca.
- 1,5 Ah	min	63	63	63	63
- 2,0 Ah	min	85	85	85	85
Vikt enligt EPTA-Procedure 01/2003	kg	0,4	0,4	0,4	0,4
Skyddsklass		☐/II	☐/II	☐/II	☐/II
Seriennummer				se dataskylten på trädgårdsredskapet

Buller-/vibrationsdata

Bullernivåvärde formedlas enligt EN 50636-2-91.		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
	3 600 ...	HA5 C..	HA5 C..	HA5 E..	HA5 E..
Verktygets A-vögda ljudnivå ar i typiska fall:
ljudtrycksnivå	dB(A)	60	60	67	67
ljudeffektnivå	dB(A)	81	81	88	88
onoggrannhet K	dB	=3	=3	=3	=3
Använd hörskelskydd!
Totala vibrationsemissionsvärden ah (vektorsumma ur tre rikt- ningar) och osäkerhet K fram- tagna enligt EN 50636-2-91:
Vibrationsemissionsvärde ah	m/s2	< 2,5	< 2,5	< 2,5	< 2,5
osäkerhet K	m/s2	=1,5	=1,5	=1,5	=1,5

Försäkran om överensstämmelse

	ART 23-18 LI		ART 23-18 LI+		ART 26-18 LI		ART 26-18 LI+
	3 600 ...	HA5 C..	HA5 C..	HA5 E..	HA5 E..	HA5 E..	HA5 E..	HA5 E..
Vi intygar under ensamt ansvar att den pro-dukt som beskrivs under "Tekniska data" uppfyller alla gällande bestämmer ser i direk-tiven 2011/65/EU, till 19 april 2016: 2004/108/EG,.FRAN 20 april 2016: 2014/30/EU, 2006/42/EG, 2000/14/EG inklusiveändringar och stämmer överens med följande standarder: EN 60335-1, EN 50636-2-91. 2000/14/EG: Garanterad ljudeffektnivå: Bedömningsmetod För överensstämmlse,enlig bilaga VI.	dB(A)	88	88	91	91	91	91	91

Produktkategori: 33

Nämnd provningsanstalt:

SRL, Sudbury, England, Nr. 1088

Teknisk tillverkningsdokumentation (2006/42/EG,

2000/14/EG) fås från:

Handlingsmål	Figur	Sida
Leveransen omfattar	1	256
Montering av skyddskåpa	2	256
Inställning av handtag	3	257
Montering av hjul	4	257
Ladda batteriet Sättä in och ta ut batteriet	5	257
Kontrollera kniven	6	258
Byte av knivar	7	258
Ställ in arbetsvinkel	8	258
In-/urkoppling	9	259
Arbetsanvisningar Arbetshöjdens inställning	10	259
Underhäll, rengöring och lagring	11	259
Välj tillbehör	12	260

Driftstart

För din säkerhet

Obs! Stäng av trädgårdsverktyget och ta bort batterimodulen innan inställnings- eller rengöringsarbeten utförs. Efter frånkoppling av den sladdlösa grästrimmern roterar kniven ännu några sekunder. Vänta tills motorn/kniven stannat innan nystart sker. Koppla inte från och på i korta intervaller. Vi rekommenderar att endast använda knivar som Bosch godkänt. Om andra knivar används kan resultatet avvika.

Batteriets laddning

Använd inte en laddare av annat fabrikat. Den medlevererade laddaren är anpassad till i trädgårdsredskapet monterat litiumjonbatteri. Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på laddarens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V.

Batterimodulen är försedd med en temperaturovervakning som endast tillåter uppladdning inom ett temperaturområde mellan 0 °C och 45 °C. Härvid uppnår batterimodulen en lång livslängd.

Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren.

Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.

Litiumjonbatteriet är genom "Electronic Cell Protection (ECP)" skyddat mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från trädgårdsredskapet: Kniven roterar inte längre.

Tryck inte på strömställaren efter att trädgårdsverktyget automatiskt kopplats från.

Risk finns för att batterimodulen skadas.

Svenska 79

Batteriets laddningskontrollampa

Batteriets laddningskontrollampa på produktens handtag visar ett lågt laddningstillstånd genom att blinka tre gånger då strömställaren trycks. Ta bort batteriet och ladda det.

Laddning

Laddningen startar när laddarens stickpropp ansluts till nätuttaget och batterimodulen placeras i laddaren.

Den intelligenta laddningsmetoden registrerar automatiskt batterimodulens laddningstillstånd och laddar i relation till batteriets temperatur och spänning med optimal laddström. Härvid skonas batteriet samtidigt som det alltid är fulladdat när det sitter kvar i laddaren.

Anvisning: Batterimodulen kan laddas upp endast när dess temperatur ligger inom tillåtet temperaturområde, se avsnitt "Tekniska data".

Blinkindikering vid laddning

Pågående laddning signaleras med blink i laddningsindikatorn.

Kontinuerligt ljus vid laddning

Kontinuerligt ljus i laddningsindikatorn signalerar att batterimodulen är fullständigt uppladdad eller att batterimodulens temperatur ligger utanför

tillåtet temperaturområde och att den därför inte kan laddas. Så fort tillåten temperatur uppnås, startar batterimodulens laddning.

Om batterimodulen inte är insatt signalerar konstant ljus i laddningsindikatorn att nätsladden är ansluten till vägguttaget och att laddaren är klar för användning.

Anvisningar för laddning

Vid kontinuerliga resp. efter varandra upprepade laddningscykler utan avbrott kan laddaren bli varm. Detta är utan betydelse och är inte ett tecken på att laddaren har en teknisk defekt.

Är brukstiden efter uppladdning onormalt kort, tyder det på att batterierna är förbrukade och måste bytas mot nya.

Felsökning

Symptom	Möjlig orsak	Åtgård
Skyddsskärmen kan inte dras över skär-tallriken	Felaktig montering	Ta bort skärtaillriken och montera skyddsskärmen på nytt
Grästrimmern fungerar inte	Batterimodulen ar urladdad	Vid laddning av batterimodulen följ anvisiningarna
	Sekundärbatteriet for kallt/hett	Värm/kyl sekundärbatteriet
Grästrimmern går med avbrott	Trägdårgsdresdkapets inre kablar defekta	Uppsök kundservicen
	Strömställaren defekt	Uppsök kundservicen
Trägdårgsdresdkapet ar überbelastat	För högt gräs	Klipp i steg
Trägdårgsdresdkapet klipper inte	Kniven skadam	Byte av knivar
Förstärkta vibrationer	Kniven skadam	Byte av knivar

Kundtjänst och användarrådgivning

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnumret som består av 10 siffror och som finns på trädgårdsredskapets typskylt.

Svenska

Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röra sig i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Släng inte trädgårdsredskap, laddare och inte heller batterier i hushållsavfall!

Enligt europeiska direktivet 2012/19/EU måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och miljövänligt sätt lämnas in för återvinning.

Beakta anvisningarna i avsnittet "Transport".

Ändringar förbehålls.
