Produkttyp	Akku-Freischneider
Marke	Bosch
Modell	ART 27
Schnittdurchmesser	27 cm
Leerlaufdrehzahl	7000 - 8000 U/min
Gewicht (mit Akku)	Ca. 2,5 kg
Stromversorgung	Lithium-Ionen-Akku 18 V
Akku-Kapazität	1,5 Ah oder 2,0 Ah je nach Version
Kompatibler Lader	AL 2204 CV oder AL 2215 CV
Ladezeit (1,5 Ah)	Ca. 207 min (AL 2204 CV) / 63 min (AL 2215 CV)
Ladezeit (2,0 Ah)	Ca. 290 min (AL 2204 CV) / 85 min (AL 2215 CV)
Schalldruckpegel (LpA)	67 dB(A)
Schallleistungspegel (LWA)	88 dB(A)
Vibration (ah)	< 2,5 m/s²
Verstellbarer Griff	Ja
Verstellbarer Arbeitswinkel	Ja
Transporträder	Ja (montierbar)
Schutzhaube	Ja
Messerart	Kunststoffmesser (kein Metallmesser)
Messerwechsel	Werkzeuglos
Überhitzungsschutz	Ja (Electronic Cell Protection)
Betriebstemperatur	0 °C bis 40 °C
Akku-Lagertemperatur	-20 °C bis 50 °C
Wartung	Reinigen Sie regelmäßig die Lüftungsschlitze des Akkus
Kundendienst	Bosch, Telefon [phone] (Frankreich)

Häufig gestellte Fragen - ART 27 BOSCH

Wie lade ich den Akku des Bosch ART 27 Freischneiders?

Verwenden Sie nur das mitgelieferte Ladegerät (AL 2204 CV oder AL 2215 CV). Schließen Sie das Ladegerät an eine Steckdose an und setzen Sie den Akku ein. Die Kontrollleuchte blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku voll ist. Die vollständige Aufladung dauert je nach Ladegerät und Akkukapazität zwischen 63 und 290 Minuten.

Was tun, wenn der Freischneider nicht startet?

Überprüfen Sie zunächst, ob der Akku geladen ist. Wenn der Akku zu heiß oder zu kalt ist, warten Sie, bis er Raumtemperatur (0-45 °C) erreicht hat. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch-Kundendienst.

Wie wechsle ich das Schneidmesser?

Stellen Sie sicher, dass der Freischneider ausgeschaltet und der Akku entnommen ist. Warten Sie, bis das Messer vollständig zum Stillstand gekommen ist. Wechseln Sie das Messer gemäß den Anweisungen im Handbuch (Abbildung 7). Verwenden Sie nur von Bosch zugelassene Messer.

Kann ich den Freischneider im Regen verwenden?

Nein, es ist verboten, bei Regen zu arbeiten oder das Gerät Regen auszusetzen. Verwenden Sie es nur bei trockenem Wetter oder unter guter künstlicher Beleuchtung.

Welche Sicherheitsvorkehrungen sind wesentlich?

Tragen Sie eine Schutzbrille und einen Gehörschutz. Tragen Sie lange Hosen, feste Schuhe und Handschuhe. Binden Sie lange Haare zusammen. Halten Sie Kinder und Tiere fern. Warten Sie, bis das Messer vollständig zum Stillstand gekommen ist, bevor Sie es berühren.

Wie reinige ich den Freischneider nach dem Gebrauch?

Entnehmen Sie den Akku. Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie kein Wasser. Reinigen Sie die Lüftungsschlitze des Akkus mit einem weichen, trockenen Pinsel.

Was bedeutet das blinkende Licht am Akku?

Ein blinkendes Licht zeigt an, dass der Akku geladen wird. Ein dauerhaftes Licht bedeutet, dass der Ladevorgang abgeschlossen ist oder die Akkutemperatur außerhalb des zulässigen Bereichs liegt.

Wie lange hält der Lithium-Ionen-Akku?

Die Lebensdauer hängt von der Nutzung und Pflege ab. Der Akku kann jederzeit ohne Memory-Effekt aufgeladen werden. Wenn die Betriebszeit stark abnimmt, muss der Akku ersetzt werden.

Wie lagere ich den Freischneider und den Akku?

Lagern Sie das Gerät an einem trockenen und sicheren Ort, außerhalb der Reichweite von Kindern. Der Akku sollte zwischen -20 °C und 50 °C gelagert werden. Vermeiden Sie direkte Sonneneinstrahlung und Feuchtigkeit.

Wo finde ich Ersatzteile für den Bosch ART 27?

Bestellen Sie Ersatzteile direkt auf der Bosch-Website www.bosch-pt.de oder kontaktieren Sie den Kundendienst unter 0811360122. Geben Sie die 10-stellige Artikelnummer auf dem Typenschild an.

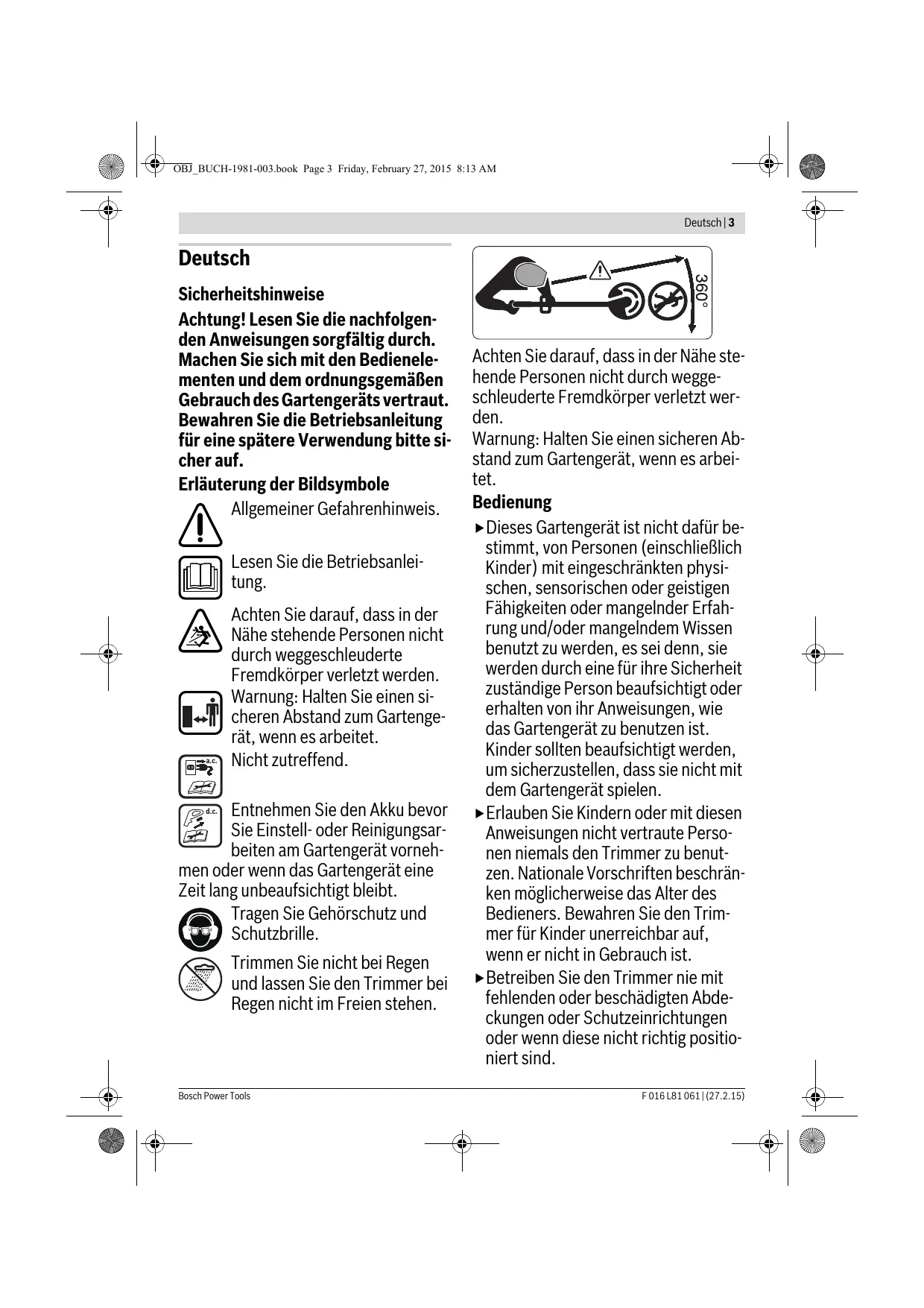

BEDIENUNGSANLEITUNG ART 27 BOSCH

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung sicher auf.

Erläuterung der Bildsymbole

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.

Nicht zutreffend.

Entnehmen Sie den Akku, bevor Sie Einstell- oder Reinigungsarbeiten am Gartengerät vornehmen oder wenn das Gartengerät unbeaufsichtigt bleibt.

Tragen Sie Gehörschutz und Schutzbrille.

Trimmen Sie nicht bei Regen und setzen Sie den Trimmer bei Regen nicht im Freien stehen.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.

Bedienung

• Dieses Gartengerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen.

Erlauben Sie Kindern oder mit diesen Anweisungen nicht vertrauten Personen niemals, den Trimmer zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie den Trimmer für Kinder unerreichbar auf, wenn er nicht in Gebrauch ist. Betreiben Sie den Trimmer nie mit fehlenden oder beschädigten Abdeckungen oder Schutzeinrichtungen oder wenn diese nicht richtig positioniert sind.

4 | Deutschland

Tragen Sie eine Schutzbrille und Gehörschutz, wenn Sie das Gartengerät bedienen.

Untersuchen Sie das Gartengerät vor Gebrauch und nach einem Schlag auf Abnutzung oder Schäden und lassen Sie es gegebenenfalls reparieren. Benutzen Sie das Gartengerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Tragen Sie lange, schwere Hosen, feste Schuhe und Handschuhe. Tragen Sie keine weite Kleidung, Schmuck, kurze Hosen, Sandalen oder arbeiten Sie barfuß. Binden Sie langes Haar über Schulterhöhe zusammen, um ein Verheddern in beweglichen Teilen zu vermeiden. Bewahren Sie einen festen Stand und immer das Gleichgewicht. Überanstrengen Sie sich nicht. Betreiben Sie den Trimmer niemals, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Warten Sie, bis das rotierende Messer vollständig zur Ruhe gekommen ist, bevor Sie es anfassen. Das Messer rotiert nach dem Abschalten des Motors noch weiter und kann Verletzungen verursachen. Arbeiten Sie nur bei Tageslicht oder gutem künstlichem Licht. Bei schlechten Wetterbedingungen, insbesondere bei einem aufziehenden Gewitter, nicht mit dem Trimmer arbeiten.

Bei einem aufziehenden Gewitter nicht mit dem Trimmer arbeiten.

Die Verwendung des Trimmers in nassem Gras vermindert die Arbeitsleistung. Schalten Sie den Trimmer aus, wenn er von/zur Arbeitsfläche transportiert wird. Schalten Sie das Gartengerät erst ein, wenn Ihre Hände und Füße ausreichend weit von den Schneidmessern entfernt sind. Kommen Sie mit den Händen und Füßen nicht in die Nähe der rotierenden Schneidelemente. Entfernen Sie den Akku vor dem Auswechseln des Messers. Verwenden Sie niemals metallene Schneidelemente für diesen Trimmer. Überprüfen und warten Sie den Trimmer regelmäßig. Lassen Sie den Trimmer nur von autorisierten Service-Werkstätten reparieren. Stellen Sie immer sicher, dass die Lüftungsschlitze frei von Grasrückständen sind. Akku entfernen:

• immer wenn Sie das Gartengerät einige Zeit unbeaufsichtigt lassen
• vor dem Auswechseln des Messers
• vor dem Reinigen, oder wenn am Trimmer gearbeitet wird

Bewahren Sie das Gartengerät an einem sicheren, trockenen Ort, außerhalb der Reichweite von Kindern auf. Stellen Sie keine anderen Gegenstände auf das Gartengerät.

Deutsch | 5

Wechseln Sie sicherheitshalber abgenutzte oder beschädigte Teile aus. Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. Das Gartengerät nie in Betrieb nehmen, ohne dass die zugehörigen Teile montiert sind.

Hinweise für den optimalen Umgang mit dem Akku

• Stellen Sie sicher, dass das Gartengerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein eingeschaltetes Gartengerät kann zu Unfällen führen. Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages. Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, kann bei Verwendung mit anderen Akkus Brandgefahr verursachen. Laden Sie keine Fremd-Akkus. Das Ladegerät ist nur zum Laden von Bosch-Lithium-Ionen-Akkus mit den in den technischen Daten angegebenen Spannungen geeignet. Andernfalls besteht Brand- und Explosionsgefahr.
• Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker.

Benutzen Sie das Ladegerät nicht, wenn Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.

Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien usw.) oder in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. Verwenden Sie nur die für dieses Gartengerät vorgesehenen Bosch-Akkus. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich ärztliche Hilfe auf. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von -20 °C bis 50 °C. Lassen Sie den Akku z. B. im Sommer nicht im Auto liegen. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Sicherheitshinweise für Ladegeräte

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und

Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein

Ladegerät erhöht das Risiko eines elektrischen Schlages.

Laden Sie keine Fremd-Akkus. Das Ladegerät ist nur zum Laden von Bosch Li-Ionen-Akkus mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten besteht Brand- und Explosionsgefahr. Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen. Kinder und Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Ladegerät sicher zu bedienen, dürfen dieses Ladegerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

sicht oder Anweisung durch eine verantwortliche Person benutzen.

Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft, das Gartengerät besser und sicher zu gebrauchen.

Symbol

Bedeutung

Tragen Sie Schutzhandschuhe

Bewegungsrichtung

Reaktionsrichtung

Symbol

Bedeutung

Gewicht

Einschalten

Ausschalten

Gestattete Handlung

Verbotene Handlung

Hörbares Geräusch

Zubehör/Ersatzteile

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt für das Schneiden von Gras und Unkraut unter Büschen sowie an Böschungen und Kanten, die mit dem Rasenmäher nicht erreicht werden können.

Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0°C und 40°C .

Technische Daten

Rasentrimmer		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
Sachnummer		3 600 HA5 C..	3 600 HA5 C..	3 600 HA5 E..	3 600 HA5 E..
Leerlaufdrehzahl	\( \mathbf{min}^{-1} \)	7000/8000	7000/8000	7000/8000	7000/8000
Verstellbarer Griff		●	●	●	●
Schnittdurchmesser	cm	23	23	26	26
Gewicht entsprechend EPTA-Procedure 01/2003	kg	2,4	2,7	2,5	2,8
Akku		Li-Ionen	Li-Ionen	Li-Ionen	Li-Ionen
Sachnummer
- 1,5 Ah		2 607 336 207	2 607 336 207	2 607 336 207	2 607 336 207
- 2,0 Ah		2 607 336 921	2 607 336 921	2 607 336 921	2 607 336 921
Nennspannung	V=	18	18	18	18
Kapazität
- 2 607 336 207	Ah	1,5	1,5	1,5	1,5
- 2 607 336 921	Ah	2,0	2,0	2,0	2,0
Anzahl der Akkuzellen
- 2 607 336 207		5	5	5	5
- 2 607 336 921		5	5	5	5
Ladegerät		AL 2204 CV	AL 2204 CV	AL 2204 CV	AL 2204 CV
Sachnummer	EU	2 607 225 273	2 607 225 273	2 607 225 273	2 607 225 273
	UK	2 607 225 275	2 607 225 275	2 607 225 275	2 607 225 275
	AUS	2 607 225 277	2 607 225 277	2 607 225 277	2 607 225 277

Bosch Power Tools

F016L81061|(27.2.15)

8 | Deutschland

Rasentrimmer		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
Ladestrom	A	0,43	0,43	0,43	0,43
Zulässiger Ladetemperaturbe-reich	°C	0 - 45	0 - 45	0 - 45	0 - 45
Ladezeit bei Akku-Kapazität, ca. - 1,5 Ah	min	207	207	207	207
- 2,0 Ah	min	290	290	290	290
Gewicht entsprechend EPTA-Procedure 01/2003	kg	0,7	0,7	0,7	0,7
Schutzklasse		☐/II	☐/II	☐/II	☐/II
Ladegerät		AL 2215 CV	AL 2215 CV	AL 2215 CV	AL 2215 CV
Sachnummer	EU	2 607 225 471	2 607 225 471	2 607 225 471	2 607 225 471
	UK	2 607 225 473	2 607 225 473	2 607 225 473	2 607 225 473
	AUS	2 609 225 475	2 609 225 475	2 609 225 475	2 609 225 475
Ladestrom	A	1,5	1,5	1,5	1,5
Zulässiger Ladetemperaturbe-reich	°C	0 - 45	0 - 45	0 - 45	0 - 45
Ladezeit bei Akku-Kapazität, ca. - 1,5 Ah	min	63	63	63	63
- 2,0 Ah	min	85	85	85	85
Gewicht entsprechend EPTA-Procedure 01/2003	kg	0,4	0,4	0,4	0,4
Schutzklasse		☐/II	☐/II	☐/II	☐/II

Seriennummer siehe Typenschild am Gartengerät

Geräusch-/Vibrationsinformation

Gerauschemisswerte ermittelt entsprechendEN 50636-2-91.		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
	3600 ...	HA5 C..	HA5 C..	HA5 E..	HA5 E..
Der A-bewertete Gerauschpegeldes Gerätes beträgt typischerweise:
Schaldruckpegel	dB(A)	60	60	67	67
Schalleistungspegel	dB(A)	81	81	88	88
Unsicherheit K	dB	=3	=3	=3	=3
Gehörschutz/TRagen!
Schwingungsgesamtwerte ah(Vektorsumme dreier Richtungen) und Unsicherheit K ermitteltentsprechend EN 50636-2-91:
Schwingungsemissionswert ah	m/s2	< 2,5	< 2,5	< 2,5	< 2,5
Unsicherheit K	m/s2	=1,5	=1,5	=1,5	=1,5

Deutsch 9

Konformitätserklärung (€

		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
	3 600 ...	HA5 C..	HA5 C..	HA5 E..	HA5 E..
Wir erklären in alleiniger Verantwortung,dass das unter „Technische Daten“ Beschriebene Produkt allen einschlädigten Bestim-mungen der Richtlinien 2011/65/EU, bis19. April 2016: 2004/108/EG, ab 20. April2016: 2014/30/EU, 2006/42/EG,2000/14/EG einschiedlich ihrer Änderun-gen entspricht und mit folgenden Normenübereinstimmte:EN 60335-1, EN 50636-2-91.2000/14/EG: Garantierter Schalleistungs-pegel:Bewertungsverfahren der Konformität ge-mäß Anhang VI.	dB(A)	88	88	91	91

Produktkategorie: 33

Benannte Stelle:

SRL, Sudbury, England, Nr. 1088

Technische Unterlagen (2006/42/EG, 2000/14/EG) bei:

Handlungssziel	Bild	Seite
Lieferumfang	1	256
Montage der Schutzhaube	2	256
Handgriff einstehen	3	257
Räder montieren	4	257
Akku laden
Akku einsetzen und entnahmen	5	257
Messer prüfen	6	258
Messer wechseln	7	258
Arbeitswinkel einstehen	8	258
Ein-/Ausschalten	9	259
Arbeitshinweise
Arbeitshöhe einstehen	10	259
Wartung, Reinigung und Lagerung	11	259
Zubehör auswahlen	12	260

Inbetriebnahme

Zu Ihrer Sicherheit

Achtung: Schalten Sie das Gartengerät aus und entfernen Sie den Akku, bevor Einstell- oder Reinigungsarbeiten durchgeführt werden. Nach dem Ausschalten des Akku-Rasentrimmers läuft das Schneidmesser noch einige Sekunden nach. Warten Sie, bis der Motor/das Schneidmesser stillsteht, bevor Sie erneut einschalten. Nicht kurz hintereinander aus- und wieder einschalten. Die Verwendung von Bosch zugelassenen Schneidelementen wird empfohlen. Bei anderen Schneidelementen kann das Schneidergebnis abweichen.

Akku laden

Benutzen Sie kein anderes Ladegerät. Das mitgelieferte Ladegerät ist auf den in Ihr Gartengerät eingebauten Li-Ionen-Akku abgestimmt. Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekennzeichnete Ladegeräte können auch an 220 V betrieben werden.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gartengerät durch eine Schutzschaltung abgeschaltet: Das Schneidmesser bewegt sich nicht mehr.

ACHTUNG

Drücken Sie nach dem automatischen Abschalten des Gartengerätes nicht

weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Akku-Ladekontrollanzeige

Die Akku-Ladekontrollanzeige auf dem Griff des Produktes zeigt einen niedrigen Ladezustand durch dreimaliges Blinken an, wenn der Ein-/Ausschalter gedrückt wird. In diesem Fall den Akku herausnehmen und laden.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku anschließend in das Ladegerät eingelegt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen.

Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.

Hinweis: Der Ladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich liegt, siehe Abschnitt „Technische Daten".

Blinklicht Akku-Ladeanzeige

Der Ladevorgang wird durch Blinken der Akku-Ladeanzeige signalisiert.

Dauerlicht Akku-Ladeanzeige

Das Dauerlicht der Akku-Ladeanzeige signalisiert, dass der Akku vollständig aufgeladen ist oder dass die Temperatur des Akkus außerhalb des

zulässigen Ladetemperaturbereiches ist und deshalb nicht geladen werden kann. Sobald der zulässige Temperaturbereich erreicht ist, wird der Akku geladen.

Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Ladeanzeige, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jeder unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Fehlersuche

Symptome	Mögliche Ursache	Abhilfe
Schutzhaube kann nicht über den Schneidteller gezogen werden	Falsche Montage	Schneidteller entfernen und Schutzhaube erneut montieren
Rasentrimmer lauft nicht	Akuu entladen	Akuu laden, siehe auch „Hinweise zum Laden“
	Akuu zu kalt/zu heiß	Akuu erwärmen/abkühlen setzen
Rasentrimmer lauft mit Unterbrechungen	Interne Verkabelung des Gartengerätes defekt	Kundendienst aufsuchen
	Ein-/Ausschalter defekt	Kundendienst aufsuchen
Gartengerät überlastet	Gras zu hoch	Stufenweise schneiden
Gartengerät schneidet nicht	Messer beschädigt	Messer wechseln
Verständte Vibrationen	Messer beschädigt	Messer wechseln

Kundendienst und Anwendungsberatung

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

F016L81061|(27.2.15)

Bosch Power Tools

English | 11

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Transport

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstücks ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Entsorgung

Werfen Sie Gartengeräte, Ladegeräte und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesam

melt und einer umweltgerechten Wiederverwendung zugeführt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport".

Änderungen vorbehalten.

English

Sicherheitshinweise

Lassen Sie den Trimmer nicht im Regen stehen.

Sekundär-/Primärbatterien:

Li-Ion:

E-Mail: [e-mail]

Transport

Akkus, die Lithium enthalten, unterliegen den Anforderungen des Gefahrgutrechts. Der Benutzer kann die Akkus ohne weitere Verpackung auf der Straße transportieren.

Beim Versand durch Dritte (z. B. Lufttransport oder Spedition) müssen besondere Anforderungen an Verpackung und Kennzeichnung beachtet werden. Bei der Vorbereitung des Versandstücks muss ein Gefahrgutexperte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse nicht beschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich im Paket nicht bewegen kann.

Bitte beachten Sie gegebenenfalls weitere nationale Vorschriften.

Entsorgung

Werfen Sie Gartengeräte, Ladegeräte und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG auch defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Akkus/Batterien:

Li-Ionen:

Bitte beachten Sie die Hinweise im Abschnitt „Transport“.
