NAUDOJIMO INSTRUKCIJA ART 27 BOSCH

Uzsākot lietošanu Jūsu drošībai Uzmanību! Pirms regulēšanas vai tīrīšanas izslēdziet dārza instrumentu un izņemiet no tā akumulatoru. Pēc akumulatora zālāja trimera izslēgšanas tā griezējasmens vēl dažas sekundes turpina griezties. Pirms instrumenta atkārtotas ieslēgšanas nogaidiet, līdz apstājas tā dzinējs un griezējasmens. Neieslēdziet instrumentu drīz pēc tā izslēgšanas. Instrumentā ieteicams izmantot firmas Bosch ieteiktos griezējelementus. Izmantojot citus griezējelementus, var samazināties instrumenta darbspēja. Bosch Power Tools Akumulatora uzlādes ierīce Nelietojiet citu uzlādes ierīci. Kopā ar dārza instrumentu piegādātā uzlādes ierīce ir piemērota tajā iebūvētā litijajonu akumulatora uzlādei. Pievadiet uzlādes ierīcei pareizu barojošo spriegumu! Spriegumam barojošajā elektrotīklā jāatbilst uzlādes ierīces marķējuma plāksnītē norādītajai sprieguma vērtībai. Uzlādes ierīces, kas paredzētas 230 V spriegumam, var darboties arī no 220 V elektrotīkla. Akumulators ir apgādāts ar NTC temperatūras kontroles ierīci, kas ļauj veikt uzlādi vienīgi tad, ja tā temperatūra atrodas robežās no 0 °C līdz 45 °C. Tas ļauj panākt lielu akumulatora kalpošanas laiku. Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlādes ierīcei. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā. Litija – jonu akumulatori ir apgādāti ar elementu elektroniskās aizsardzības funkciju „Electronic Cell Protection (ECP)“, kas tos aizsargā pret dziļo izlādi. Ja akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz dārza instrumentu, kā rezultātā tā asmeņi pārtrauc kustēties. Pēc dārza instrumenta automātiskās izslēgšanās nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Šāda rīcība var sabojāt akumulatoru. Akumulatora uzlādes kontroles indikators Akumulatora uzlādes kontroles indikators, kas atrodas uz izstrādājuma roktura, parāda zemu akumulatora uzlādes pakāpi, trīskārt nomirgojot pēc ieslēdzēja nospiešanas. Šādā gadījumā izņemiet un uzlādējiet akumulatoru. Uzlādes gaita Uzlādes process sākas nekavējoties pēc uzlādes ierīces pievienošanas elektrotīklam un akumulatora ievietošanas uzlādes ierīcē. Īpašs procesors nodrošina adaptīvu uzlādi, kuras gaitā tiek automātiski noteikti akumulatora parametri un izvēlēta optimāla uzlādes strāva, atkarībā no akumulatora temperatūras un sprieguma. Tā tiek nodrošināta akumulatora uzlāde saudzējošā režīmā un, atstājot to pievienotu uzlādes ierīcei, akumulators tiek pastāvīgi uzturēts pilnīgi uzlādētā stāvoklī. Piezīme. Uzlāde ir iespējama vienīgi tad, ja akumulatora temperatūra atrodas pieļaujamajās uzlādes temperatūras robežās, kā aprakstīts sadaļā „Tehniskie parametri“. Akumulatora uzlādes indikators mirgo Mirgojošs akumulatora uzlādes indikators norāda, ka notiek akumulatora uzlāde. F 016 L81 061 | (27.2.15) OBJ_BUCH-1981-003.book Page 246 Friday, February 27, 2015 8:13 AM 246 | Latviešu Akumulatora uzlādes indikators deg pastāvīgi Pastāvīgi degošs akumulatora uzlādes indikators norāda, ka akumulators ir pilnīgi uzlādēts vai tā temperatūra atrodas ārpus pieļaujamo vērtību robežām un tāpēc uzlāde ir pārtraukta. Akumulatora temperatūrai atgriežoties pieļaujamo vērtību robežās, uzlāde automātiski atsākas no jauna. Ja akumulators nav pievienots uzlādes ierīcei, pastāvīgi degošs akumulatora uzlādes indikators norāda, ka uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un ierīce ir gatava darbam. Ieteikumi akumulatora uzlādei Ilgstošas uzlādes laikā, piemēram, bez pārtraukuma veicot vairākus uzlādes ciklus, uzlādes ierīce var sakarst. Tas ir normāli un neliecina par tehnisku kļūmi uzlādes ierīcē. Ja manāmi samazinās izstrādājuma darbības laiks starp akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Kļūmju uzmeklēšana d.c. Pazīme Iespējamais cēlonis Novēršana Aizsargpārsegu nav iespējams novietot uz griezējdiska Instruments ir nepareizi salikts Izņemiet griezējdisku un no jauna nostipriniet aizsargpārsegu. Zāliena trimeris nedarbojas Uzlādējiet akumulatoru Uzlādējiet akumulatoru, kā norādīts sadaļā „Ieteikumi akumulatora uzlādei“ Akumulatora temperatūra ir par Nogaidiet, līdz akumulators ir sasilis vai atdzisis zemu vai par augstu Zāliena trimeris darbojas ar pārtraukumiem Dārza instruments ir pārslogots Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties remonta darbnīcā Ir bojāts ieslēdzējs Griezieties remonta darbnīcā Zāle ir pārāk gara Appļaujiet zālienu vairākos paņēmienos Dārza instruments neveic appļaušanu Ir bojāti asmeņi Nomainiet asmeni Dārza instruments stipri vibrē Nomainiet asmeni Ir bojāti asmeņi Klientu konsultāciju dienests un konsultācijas par lietošanu www.bosch-garden.com Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti paziņot desmitzīmju pasūtījuma numuru, kas norādīts uz dārza instrumenta marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina kravu pārvadāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Neizmetiet dārza instrumentus, uzlādes ierīces un akumulatorus vai baterijas sadzīves atkritumu tvertnē! Transportēšana Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. F 016 L81 061 | (27.2.15) Bosch Power Tools OBJ_BUCH-1981-003.book Page 247 Friday, February 27, 2015 8:13 AM Lietuviškai | 247 Tikai ES valstīm Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgās elektriskās un elektroniskās ierīces, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori un baterijas Litija-jonu akumulatori Lūdzam ievērot norādījumus, kas sniegti sadaļā „Transportēšana“. Tiesības uz izmaiņām tiek saglabātas. Prieš pradėdami sodo priežiūros įrankio reguliavimo ar valymo darbus arba jeigu sodo priežiūros įrankį ilgesnį laiką paliksite be priežiūros, iš jo išimkite akumuliatorių. Dirbkite su klausos apsaugos priemonėmis ir apsauginiais akiniais. Nepjaukite žolės, kai lyja, ir nepalikite žoliapjovės-trimerio lyjant lauke. d.c. Lietuviškai Saugos nuorodos Dėmesio! Atidžiai perskaitykite žemiau pateiktus nurodymus. Susipažinkite su sodo priežiūros įrankio valdymo elementais bei išmokite tinkamai juo naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti. Pavaizduotų simbolių paaiškinimas Bendrasis įspėjimas apie pavojų. Atidžiai perskaitykite šią naudojimo instrukciją. a.c. Saugokite, kad netoli esančių žmonių nesužalotų išmetamos dalelės. Įspėjimas: Kai su sodo priežiūros prietaisu dirbama, laikykitės nuo jo saugaus atstumo. Netaikoma. Bosch Power Tools Saugokite, kad netoli esančių žmonių nesužalotų skriejančios dalelės. Įspėjimas: Kai su sodo priežiūros prietaisu dirbama, laikykitės nuo jo saugaus atstumo. Naudojimas Šis sodo priežiūros įrankis nėra skirtas, kad juo dirbtų asmenys (įskaitant ir vaikus) su fizinėmis, jutiminėmis ar dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių, nebent juos prižiūri už jų saugumą atsakingas asmuo arba iš atsakingo asmens jie gauna nurodymus, kaip dirbti su sodo priežiūros įrankiu. Vaikus reikia prižiūrėti, kad jie su sodo priežiūros įrankiu nežaistų. Niekada neleiskite žoliapjovetrimeriu naudotis vaikams arba su šiais reikalavimais nesusipažinusiems asmenims. F 016 L81 061 | (27.2.15) OBJ_BUCH-1981-003.book Page 248 Friday, February 27, 2015 8:13 AM 248 | Lietuviškai Nacionalinėse taisyklėse gali būti numatyti naudotojų amžiaus apribojimai. Kai su žoliapjovetrimeriu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje. Žoliapjovės-trimerio niekada nenaudokite su pažeistais apsauginiais gaubtais ar apsauginiais įtaisais arba jei jie yra nuimti ar netinkamai uždėti. Jei sodo priežiūros įrankis buvo sutrenktas, prieš pradėdami jį naudoti, būtinai apžiūrėkite, ar jis nesusidėvėjęs ir nepažeistas ir, jei reikia, atiduokite remontuoti. Nedirbkite su sodo priežiūros įrankiu, jei esate pavargę ar sergate, vartojote alkoholio, narkotikų ar medikamentų. Dėvėkite ilgas, tvirtos medžiagos kelnes, atsparią avalynę ir pirštines. Nedėvėkite plačių drabužių, papuošalų, trumpų kelnių, sandalų ir nedirbkite basomis. Ilgus plaukus suriškite virš pečių, kad jie neįsipainiotų į sukias dalis. Dirbdami su sodo priežiūros įrankiu, dėvėkite apsauginius akinius ir klausos apsaugos priemones. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą. Nepervertinkite savo galimybių. Niekada nedirbkite žoliapjovetrimeriu, jei arti yra kitų žmonių, ypač vaikų, ir naminių gyvūnų. Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą. F 016 L81 061 | (27.2.15) Prieš prisiliesdami prie sukamojo peilio, palaukite, kol jis visiškai sustos. Išjungus variklį peilis dar kurį laiką sukasi ir gali sužeisti. Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. Esant blogoms oro sąlygoms, ypač artėjant audrai, žoliapjove-trimeriu nedirbkite. Žoliapjove-trimeriu pjaunant šlapią žolę darbo našumas yra mažesnis. Prieš transportuodami žoliapjovętrimerį iš darbo vietos ar į darbo vietą, jį išjunkite. Sodo priežiūros įrankį įjunkite tik tada, kai rankos ir kojos yra pakankamai toli nuo pjovimo peilių. Rankų ir kojų nekiškite arti besisukančių pjovimo elementų. Prieš keisdami peilį, išimkite akumuliatorių. Su šia žoliapjove-trimeriu niekada nenaudokite metalinių pjovimo elementų. Žoliapjovę-trimerį reguliariai tikrinkite ir atlikite techninės priežiūros darbus. Žoliapjovę-trimerį remontuoti gali tik įgaliotų Bosch remonto dirbtuvių specialistai. Visada įsitikinkite, kad ventiliacinės angos nėra užkimštos nupjautos žolės likučiais. Akumuliatorių išimkite – visada, kai kuriam laikui paliekate sodo priežiūros įrankį be priežiūros – prieš keisdami peilį – prieš valydami žoliapjovę-trimerį ar prieš atlikdami kitokius jo techninės priežiūros darbus Bosch Power Tools OBJ_BUCH-1981-003.book Page 249 Friday, February 27, 2015 8:13 AM Lietuviškai | 249 Sodo priežiūros įrankį laikykite saugioje, sausoje, vaikams neprieinamoje vietoje. Ant sodo priežiūros įrankio nedėkite jokių daiktų. Dėl saugumo susidėvėjusias ar pažeistas dalis pakeiskite. Įsitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch. Niekada neįjunkite sodo priežiūros įrankio prieš tai nesumontavę reikiamų dalių. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Prieš įstatydami akumuliatorių įsitikinkite, kad sodo priežiūros įrankis yra išjungtas. Įstatant akumuliatorių į įjungtą sodo priežiūros įrankį, gali įvykti nelaimingas atsitikimas. Saugokite kroviklį nuo lietaus ir drėgmės. Į kroviklį patekęs vanduo padidina elektros smūgio riziką. Akumuliatoriui įkrauti naudokite tik gamintojo nurodytą akumuliatorinį kroviklį. Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams krauti, naudojamas su kitokiais akumuliatoriais, iškyla gaisro pavojus. Nekraukite kitų gamintojų akumuliatorių. Kroviklis skirtas tik Bosch ličio jonų akumuliatoriams, kurių įtampa atitinka techninių duomenų lentelėje nurodytą įtampą, krauti. Priešingu atveju iškyla gaisro ir sprogimo pavojus. Prižiūrėkite, kad kroviklis visuomet būtų švarus. Dėl užteršto Bosch Power Tools kroviklio atsiranda elektros smūgio pavojus. Kiekvieną kartą prieš pradėdami naudoti patikrinkite kroviklį, laidą ir kištuką. Jei bus nustatyta gedimų, kroviklį toliau naudoti draudžiama. Neardykite kroviklio patys – jį gali remontuoti tik kvalifikuotas specialistas, naudodamas tik originalias atsargines dalis. Pažeistas kroviklis, laidas ar kištukas padidina elektros smūgio riziką. Negalima naudoti kroviklio pastačius jį ant degių paviršių (popieriaus, audeklo ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Įkraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus. Naudokite tik šiems sodo priežiūros įrankiams skirtus Bosch akumuliatorius. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą. Šalia ištraukto akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Įvykus akumuliatoriaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras. Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoją. AkumuliaF 016 L81 061 | (27.2.15) OBJ_BUCH-1981-003.book Page 250 Friday, February 27, 2015 8:13 AM 250 | Lietuviškai toriaus skystis gali sudirginti ir nudeginti odą. Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus. Nesujunkite akumuliatoriaus kontaktų trumpuoju jungimu. Gali kilti sprogimo pavojus. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo –20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje. Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Saugos nuorodos dirbantiems su krovikliais Perskaitykite visas saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Išsaugokite visas saugos nuorodas ir instrukcijas, kad ir ateityje galėtumėte jomis pasinaudoti. F 016 L81 061 | (27.2.15) Saugokite kroviklį nuo lietaus ir drėgmės. Į kroviklį patekęs vanduo padidina elektros smūgio riziką. Nekraukite kitų gamintojų akumuliatorių. Kroviklis skirtas tik Bosch ličio jonų akumuliatoriams, kurių įtampa atitinka techninių duomenų lentelėje nurodytą įtampą, krauti. Priešingu atveju iškyla gaisro ir sprogimo pavojus. Prižiūrėkite, kad kroviklis visuomet būtų švarus. Dėl užteršto kroviklio atsiranda elektros smūgio pavojus. Kiekvieną kartą prieš pradėdami naudoti patikrinkite kroviklį, laidą ir kištuką. Jei bus nustatyta gedimų, kroviklį toliau naudoti draudžiama. Neardykite kroviklio patys – jį gali remontuoti tik kvalifikuotas specialistas, naudodamas tik originalias atsargines dalis. Pažeistas kroviklis, laidas ar kištukas padidina elektros smūgio riziką. Negalima naudoti kroviklio pastačius jį ant degių paviršių (popieriaus, audeklo ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Įkraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus. Prižiūrėkite vaikus prietaisą naudodami, valydami ir atlikdami jo techninę priežiūrą. Taip bus užtikrinama, kad vaikai su krovikliu nežaistų. Bosch Power Tools OBJ_BUCH-1981-003.book Page 251 Friday, February 27, 2015 8:13 AM Lietuviškai | 251 Vaikams ir asmenims dėl fizinių, Simbolis Reikšmė juslinių ar intelektinių negebėjimų, dėl trūkstamos patirties ar trūkstamų žinių nesugebantiems kroviklio valdyti saugiai, šį kroviklį leidžiama naudoti tik atsakingo asmens prižiūrimiems ar vadovaujamiems. Priešingu atveju prietaisas gali būti valdomas netinkamai ir kyla sužeidimų pavojus. Reakcijos jėgos kryptis Masė Įjungimas Išjungimas Leidžiamas veiksmas Draudžiamas veiksmas Simboliai Simbolis Girdimas spragtelėjimas CLICK! Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis sodo priežiūros įrankiu. Papildoma įranga ir atsarginės dalys Elektrinio įrankio paskirtis Reikšmė Šis prietaisas skirtas žolei ir piktžolėms pjauti po krūmais bei šlaituose ir kraštuose, kurių neįmanoma pasiekti su žoliapjovėmis ant ratukų. Tinkama prietaisui naudoti aplinkos temperatūra yra nuo 0 °C iki 40 °C. Mūvėkite apsauginėmis pirštinėmis Judėjimo kryptis Techniniai duomenys Žoliapjovė

Tuščiosios eigos sūkių skaičius

min Reguliuojama rankena Pjovimo skersmuo

2,4 2,7 2,5 2,8 Akumuliatorius Ličio jonų Ličio jonų Ličio jonų Ličio jonų Gaminio numeris – 1,5 Ah – 2,0 Ah

0,4 0,4 0,4 0,4 /II /II /II Kroviklis Gaminio numeris Krovimo laikas, kai akumuliatoriaus talpa apie – 1,5 Ah – 2,0 Ah Svoris pagal „EPTA-Procedure 01/2003“ Apsaugos klasė Kroviklis Gaminio numeris Krovimo laikas, kai akumuliatoriaus talpa apie – 1,5 Ah – 2,0 Ah Svoris pagal „EPTA-Procedure 01/2003“ Apsaugos klasė Serijos numeris F 016 L81 061 | (27.2.15) /II žr. firminėje lentelėje ant sodo priežiūros įrankio Bosch Power Tools OBJ_BUCH-1981-003.book Page 253 Friday, February 27, 2015 8:13 AM Lietuviškai | 253 Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagal EN 50636-2-91.

m/s2 m/s2 < 2,5 =1,5 < 2,5 =1,5 < 2,5 =1,5 < 2,5 =1,5 Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: Garso slėgio lygis Garso galios lygis Paklaida K Dirbkite su klausos apsaugos priemonėmis! Vibracijų bendrosios vertės ah (trijų krypčių atstojamasis vektorius) ir neapibrėžtis K nustatytos pagal EN 50636-2-91: Vibracijų spinduliuotės vertė ah Neapibrėžtis K Atitikties deklaracija

ART 23-18 LI ART 23-18 LI+

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyvų 2011/65/ES, iki 2016 balandžio 19 d.: 2004/108/EB, nuo 2016 balandžio 20 d.: 2014/30/ES, 2006/42/EB, 2000/14/EB reikalavimus ir jų pakeitimus bei šiuos standartus: EN 60335-1, EN 50636-2-91. 2000/14/EB: garantuotas garso galios lygis: Atitikties įvertinimas atliktas pagal priedą VI. HA5 C.. HA5 C.. HA5 E.. HA5 E.. dB(A)

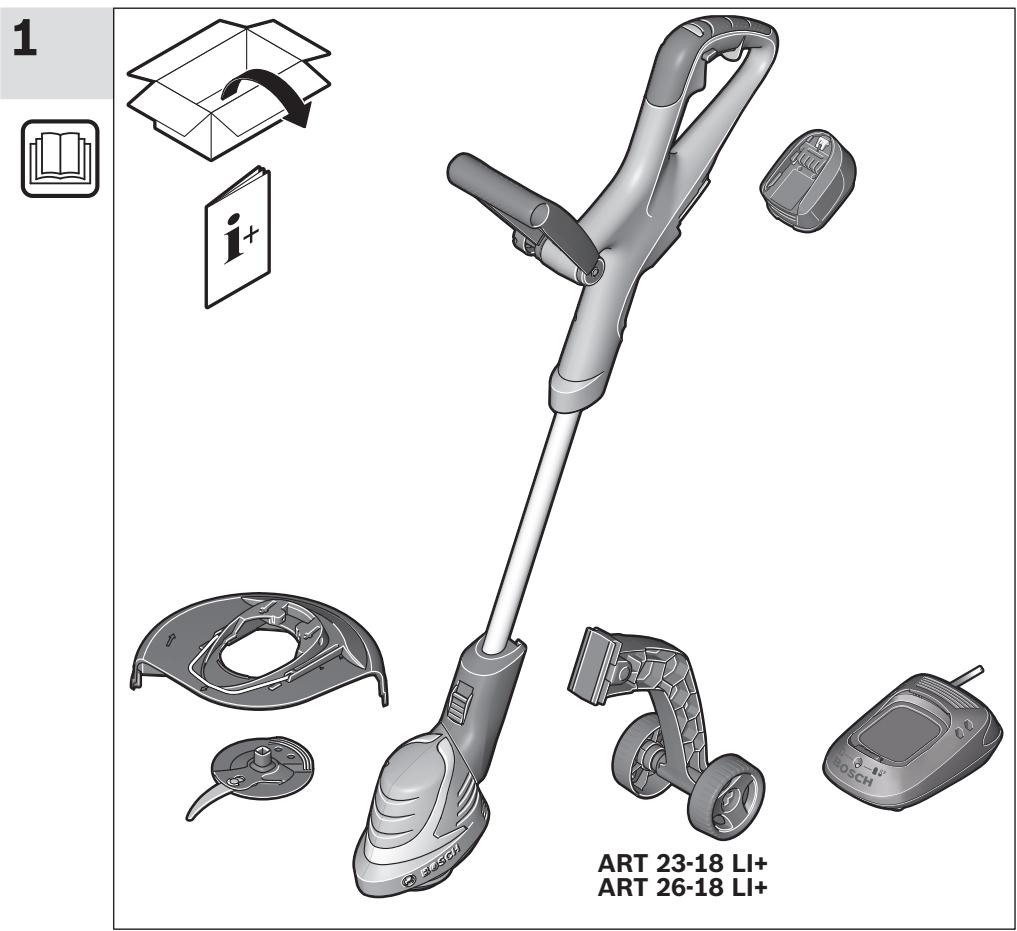

Montavimas ir naudojimas Veiksmas Pav. Puslapis Tiekiamas komplektas

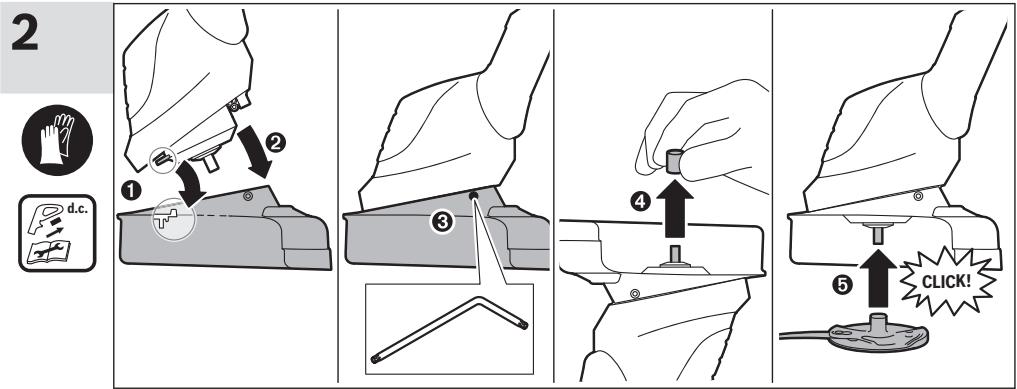

Apsauginio gaubto montavimas

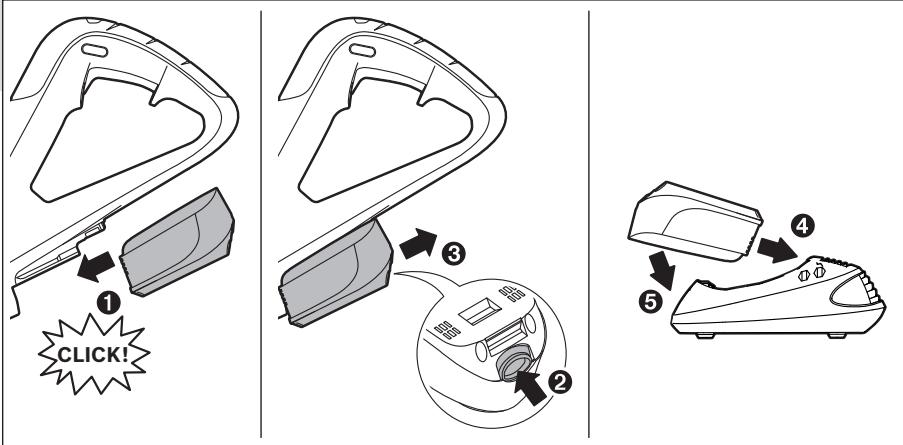

Akumuliatoriaus įkrovimas Akumuliatoriaus įdėjimas ir išėmimas

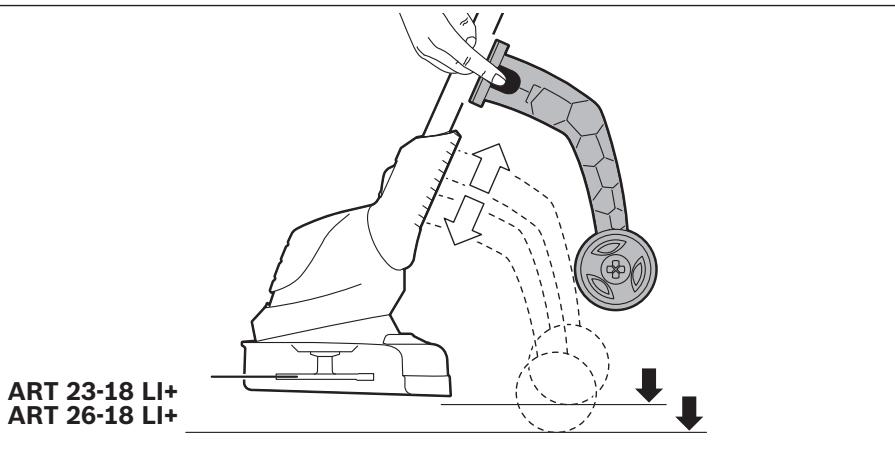

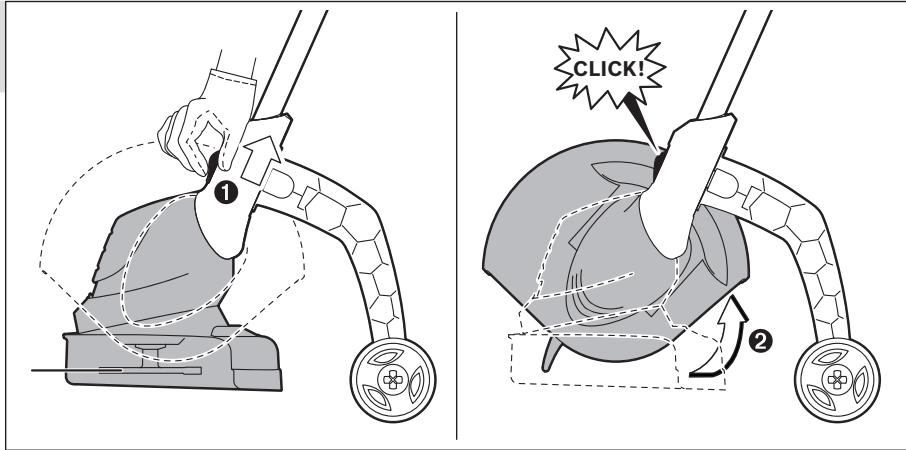

Darbinio kampo nustatymas

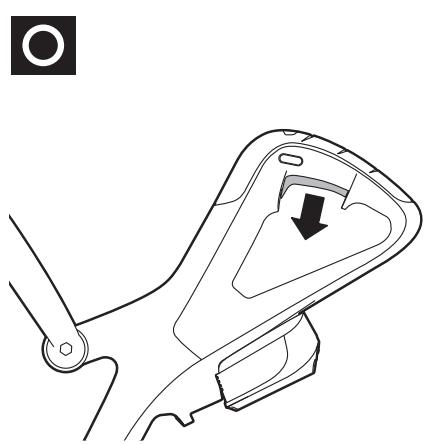

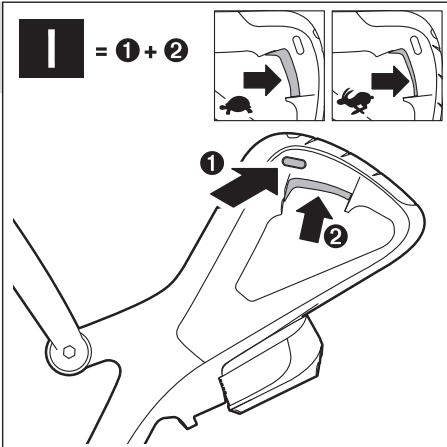

Įjungimas arba išjungimas

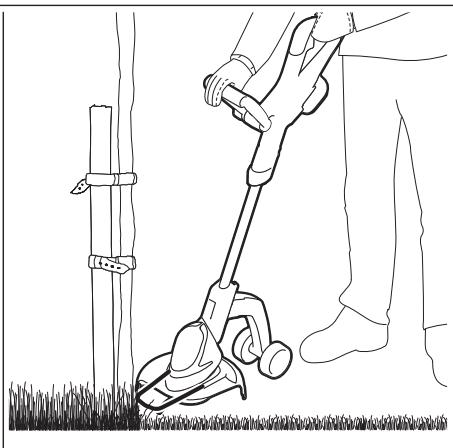

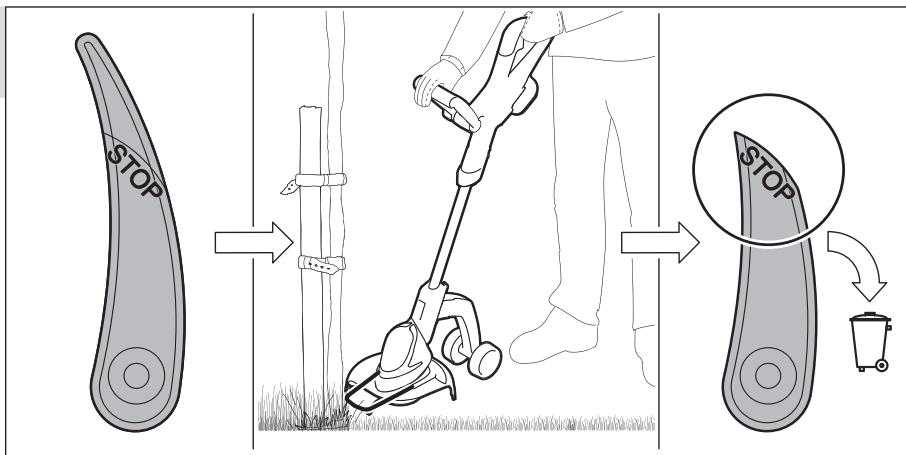

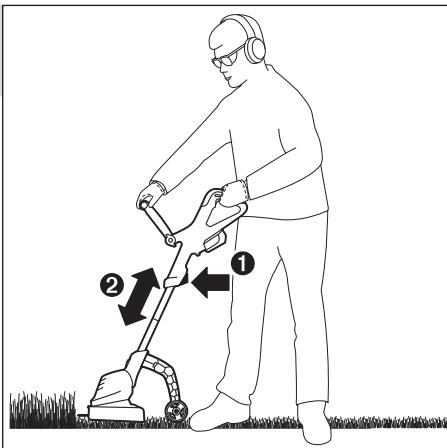

Darbo nuorodos Darbinio aukščio nustatymas

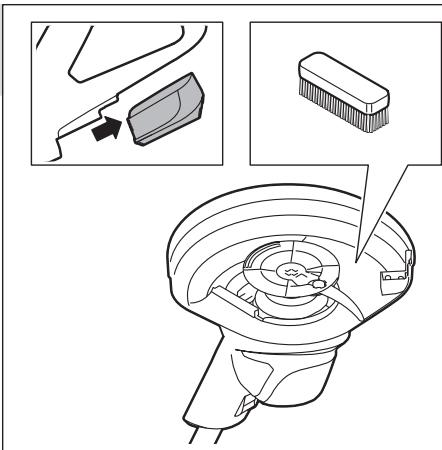

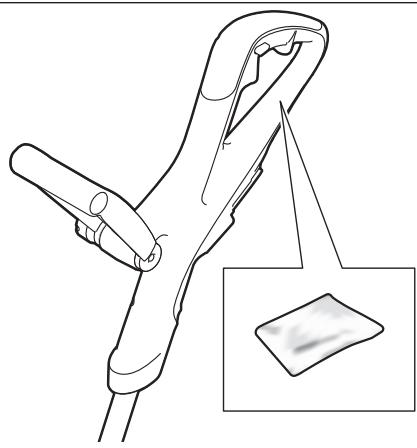

Techninė priežiūra, valymas ir sandėliavimas

Papildomos įrangos pasirinkimas

F 016 L81 061 | (27.2.15) OBJ_BUCH-1981-003.book Page 254 Friday, February 27, 2015 8:13 AM 254 | Lietuviškai Paruošimas eksploatuoti Akumuliatoriaus įkrovos kontrolinis indikatorius Jūsų saugumui Dėmesio: prieš pradėdami reguliuoti arba valyti, sodo priežiūros įrankį išjunkite ir išimkite akumuliatorių. Akumuliatorinę žoliapjovę išjungus pjovimo peilis dar kelias sekundes sukasi. Prieš įjungdami mašiną iš naujo, palaukite, kol variklis ir pjovimo peilis sustos. Nejunginėkite prietaiso dažnai, t.y. neįjunkite ir neišjunkite trumpais intervalais. Rekomenduojama naudoti Bosch aprobuotus pjovimo elementus. Naudojant kitokius pjovimo elementus, pjovimo rezultatas gali būti kitoks, nei tikimasi. Akumuliatoriaus įkrovimas Nenaudokite kitų kroviklių. Su prietaisu tiekiamas kroviklis yra suderintas su sodo priežiūros įrankyje įmontuotu ličio jonų akumuliatoriumi. Atkreipkite dėmesį į elektros tinklo įtampą! Elektros srovės šaltinio įtampa turi atitikti nurodytąją kroviklio firminėje lentelėje. 230 V įtampai skirti prietaisai gali būti jungiami į 220 V įtampos tinklą. Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris leidžia įkrauti tik tada, kai temperatūra yra nuo 0 °C iki 45 °C. Todėl labai pailgėja akumuliatoriaus eksploatavimo trukmė. Nuoroda: Akumuliatorius pateikiamas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia. Ličio jonų akumuliatoriuose esanti „Akumuliatoriaus celių apsaugos sistema (ECP)“ saugo juos nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia sodo priežiūros įrankį: pjovimo peilis nebejuda. Jei sodo priežiūros įrankis išjungiamas automatiškai, įjungimo-išjungimo jungiklio nebespauskite. Priešingu atveju galite pažeisti akumuliatorių. Gaminio rankenoje yra akumuliatoriaus įkrovos kontrolinis indikatorius. Kai akumuliatoriaus įkrova maža, paspaudus įjungimo-išjungimo mygtuką, indikatorius tris kartus sumirksi. Tokiu atveju akumuliatorių išimkite ir įkraukite. Įkrovimo procesas Akumuliatorius pradedamas krauti, kai kroviklio kištukas įkišamas į kištukinį lizdą ir akumuliatorius įstatomas į kroviklį . Dėl taikomos „intelektualios“ įkrovimo technologijos, kroviklis automatiškai įvertina akumuliatoriaus įkrovos būklę ir priklausomai nuo akumuliatoriaus temperatūros ir įtampos jį įkrauna optimalia krovimo srove. Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių kroviklyje, jis visada būna visiškai įkrautas. Nuoroda: įkrovimo procesas gali vykti tik tada, kai akumuliatoriaus temperatūra yra leistinos krovimo temperatūros intervale, žr. skyrių „Techniniai duomenys“. Mirksintis akumuliatoriaus krovimo indikatorius Apie krovimo procesą praneša mirksintis akumuliatoriaus krovimo indikatorius . Šviečiantis akumuliatoriaus krovimo indikatorius Šviečiantis akumuliatoriaus krovimo indikatorius praneša, kad akumuliatorius yra visiškai įkrautas arba kad akumuliatoriaus temperatūra yra už leistinos krovimo temperatūros intervalo ribų, todėl jo įkrauti negalima. Kai tik pasiekiama leistina temperatūra, akumuliatorius pradedamas krauti. Jei akumuliatorius neįstatytas, degantis akumuliatoriaus krovimo indikatorius praneša, kad kištukas yra įkištas į lizdą, o kroviklis paruoštas naudoti. Įkrovimo nuorodos Nuolat veikdamas arba be pertraukos vieną po kito kraudamas kelis akumuliatorius, kroviklis gali įkaisti. Tai yra normalu ir nereiškia kroviklio techninio gedimo. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Gedimų nustatymas d.c. Požymiai Galima priežastis Pašalinimas Nepavyksta pritvirtinti apsauginio gaubto virš pjaunamojo disko Netinkamai sumontuota Nuimkite pjaunamąjį diską ir apsauginį gaubtą uždėkite iš naujo. Žoliapjovė neveikia Išsikrovęs akumuliatorius Įkraukite akumuliatorių, taip pat žr. „Įkrovimo patarimai“ Akumuliatorius per šaltas/per karštas Palaukite, kol akumuliatorius įšils/atvės F 016 L81 061 | (27.2.15) Bosch Power Tools OBJ_BUCH-1981-003.book Page 255 Friday, February 27, 2015 8:13 AM Lietuviškai | 255 Požymiai Galima priežastis Pašalinimas Žoliapjovė veikia su pertrūkiais Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į remonto dirbtuves Pažeistas variklio įjungimo-išjungimo jungiklis Kreipkitės į remonto dirbtuves Sodo priežiūros įrankio perkrova Per aukšta žolė Pjaukite palaipsniui, per kelis kartus Sodo priežiūros įrankis nepjauna Pažeistas peilis Peilio keitimas Padidėjusios vibracijos Pažeistas peilis Peilio keitimas Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba www.bosch-garden.com Ieškant informacijos ir užsakant atsargines dalis būtina nurodyti sodo priežiūros įrankio dešimtženklį numerį, esantį firminėje lentelėje. Akumuliatoriai ir baterijos Ličio jonų: Prašome laikytis skyriuje „Transportavimas“ pateiktų nuorodų. Galimi pakeitimai. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Sodo priežiūros įrankių, kroviklių ir akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai ir elektroniniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Bosch Power Tools F 016 L81 061 | (27.2.15) OBJ_BUCH-1981-003.book Page 256 Friday, February 27, 2015 8:13 AM 256 |
