BRUKSANVISNING ER-GS60 PANASONIC

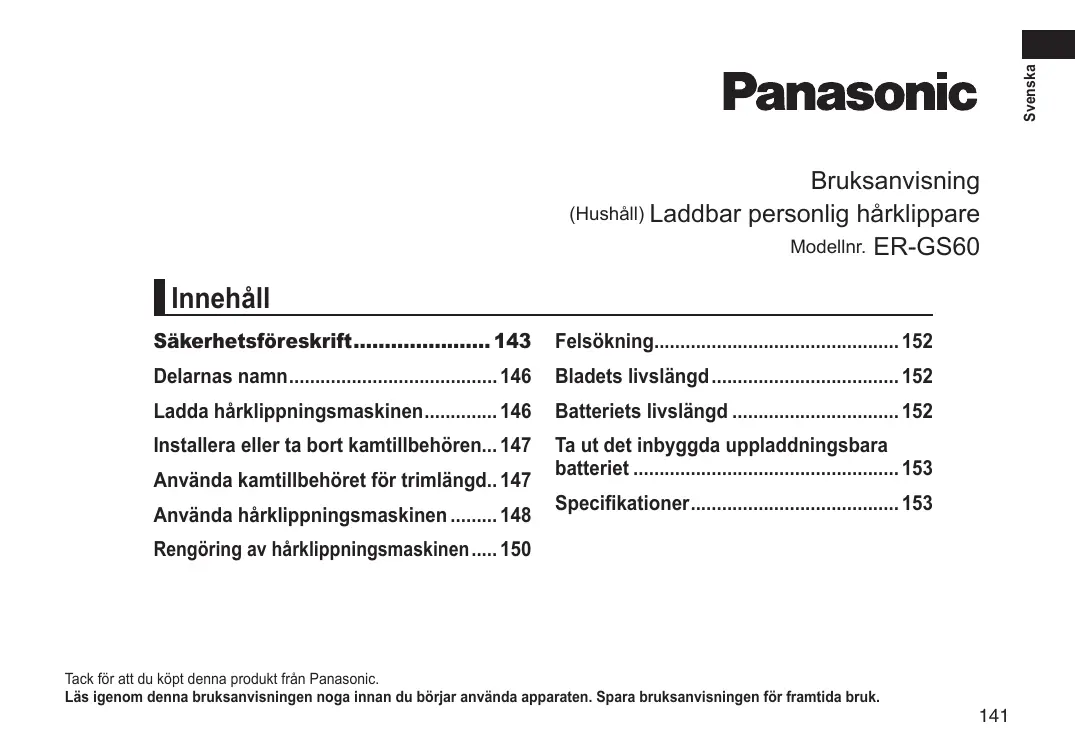

• Bruksanvisning (Hushåll) Laddbar personlig hårklippare Modellnr. ER‑GS60 Innehåll Säkerhetsföreskrift p. 143
• Felsökning p. 152
• Delarnas namn p. 146
• Bladets livslängd p. 152
• Ladda hårklippningsmaskinen p. 146
• Batteriets livslängd p. 152
• Installera eller ta bort kamtillbehören p. 147
• Ta ut det inbyggda uppladdningsbara batteriet p. 153
• Använda kamtillbehöret för trimlängd p. 147
• Använda hårklippningsmaskinen p. 148
• Specifikationer p. 153
• Rengöring av hårklippningsmaskinen Tack för att du köpt denna produkt från Panasonic. Läs igenom denna bruksanvisningen noga innan du börjar använda apparaten. Spara bruksanvisningen för framtida bruk. p. 150

Svenska Anmärkningar

• Denna apparat kan användas av barn från 8 års ålder och personer med nedsatta fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet eller kunskap, om de fått instruktioner eller övervakning avseende säker användning av apparaten och förstår de därtill kopplade riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan övervakning av vuxen.
• Strömförsörjningskabeln kan inte bytas ut. Om kabeln är skadad, bör AC-adaptern kasseras.
• Denna VÅTA/TORRA klippare kan användas för våttrimning eller torrtrimning. Du kan använda den här vattentäta klipparen i duschen och rengöra den med vatten. Symbolen nedan anger att den är lämplig för användning i badkaret eller duschen.
• Använd aldrig någon annan adapter än den medföljande AC-adaptern.

För att minska risken för personskada, dödsfall, elstöt, brand, bristfällig funktion och skada på utrustning eller egendom, måste du alltid följa säkerhetsföreskrifterna nedan. Denna apparat har ett inbyggt, laddningsbart batteri. Apparaten får inte kastas in i öppen eld eller hetta. - Det kan i så fall orsaka överhettning, antändning eller explosion.

Förklaring av symboler FARA Svenska Säkerhetsföreskrift Följande symboler används för att klassificera och beskriva nivån av fara, personskada och egendomsskada som kan uppstå om säkerhetsföreskriften inte åtföljs och apparaten används på ett felaktigt sätt. FARA Betecknar en potentiell risk som kommer att resultera i allvarlig personskada eller dödsfall. VARNING Betecknar en potentiell risk som kan resultera i allvarlig personskada eller dödsfall. FÖRSIKTIGHET Betecknar en fara som kan resultera i en mindre personskada. Följande symboler används för att klassificera och beskriva den typ av instruktioner som ska beaktas. Denna symbol används för att uppmärksamma användaren på en specifik användningsprocedur som inte får utföras. VARNING Dra alltid ut strömkontakten ur vägguttaget vid rengöring. - I annat fall kan det resultera i elstöt eller personskada. Använd alltid AC 220 – 240 V. - Underlåtenhet att göra detta kan resultera i brand eller elstöt. Rengör strömkontakten regelbundet för att förhindra att dam ansamlas. - I annat fall kan det uppstå brand på grund av isoleringsfel som orsakats av fukt. Koppla ur strömkontakten och torka av den med en torr trasa. För in strömkontakten helt. - Underlåtenhet att göra detta kan resultera i brand eller elstöt. Om oljan sväljs av misstag, framkalla inte kräkning utan drick rikligt med vatten och kontakta läkare. Om oljan kommer i kontakt med ögonen, skölj genast grundligt under rinnande vatten och kontakta läkare. - Underlåtenhet att göra detta kan leda till fysiska problem. Denna symbol används för att uppmärksamma användaren på en specifik användningsprocedur som måste utföras för säker användning av apparaten.

Svenska VARNING Avbryt omedelbart användningen och dra ut strömkontakten vid onormal funktion eller fel. - Underlåtenhet att göra detta kan resultera i brand, elstöt eller kroppsskada. <Onormal funktion eller fel>

• •Huvudenheten eller AC-adaptern är defomerad eller ovanligt varm.
• •Huvudenheten eller AC-adaptern luktar bränt.
• •Det hörs konstiga ljud under användning eller laddning av huvudenheten eller AC-adaptern. - Begär genast en kontroll eller reparation hos ett auktoriserat servicecenter. Sätt inte i eller dra ut strömkontakten i ett vägguttag med våta händer. - Det kan det orsaka elstöt eller personskada. Sänk inte ner AC-adaptern i vatten och tvätta inte av den med vatten. - I annat fall kan det resultera i elstöt eller brand pga. kortslutning. Använd inte AC-adaptern i bad- eller duschrum. - I annat fall kan det resultera i elstöt eller brand pga. kortslutning. Apparaten får inte monteras isär, med undantag för vid kassering. - Det kan orsaka brand, elstöt eller personskada. Använd aldrig någon annan adapter än den medföljande AC-adaptern. Ladda inte någon annan produkt med den medföljande AC-adaptern. - Det kan det resultera i brännskada eller brand pga. kortslutning.

Använd aldrig apparaten om AC-adaptern är trasig eller om kontakten sitter alltför löst i vägguttaget. - I annat fall kan det resultera i elstöt eller brand pga. kortslutning. Modifiering eller reparation är inte tillåtet. - Det kan orsaka brand, elstöt eller personskada. Kontakta ett auktoriserat servicecenter för reparation (batteribyte osv.). Apparaten ska förvaras utom räckhåll för barn. Låt inga barn använda apparaten. - Placera inte bladet och/eller rengöringsborsten i munnen och drick inte oljan eftersom det kan orsaka olyckor och kroppsskador. Använd inte apparaten på ett sätt som överskrider graderingen för nätströmmen eller sladdragningen. - Att överskrida graderingen genom att ansluta alltför många kontakter till ett och samma vägguttag kan orsaka brand pga. överhettning. Du får inte skada eller modifiera, eller alltför kraftfullt böja, dra eller vrida strömsladden. Placera inga tunga föremål ovanpå strömsladden och se till att den inte kommer i kläm. - I annat fall kan det resultera i elstöt eller brand pga. kortslutning. FÖRSIKTIGHET Dra ut strömkontakten ur vägguttaget när apparaten inte ska laddas. - Om du inte gör detta kan det resultera i elstöt eller brand pga. läckström orsakad av försämrad isolering. Kontrollera före bruk att bladen inte är skadade eller deformerade. - Underlåtenhet att göra detta kan resultera I skada på huden. - Underlåtenhet att göra detta kan resultera i elstöt eller brand på grund av en kortslutning. Vid användning av schampo under våttrimningen, läs varningsetiketten på schampot och använd det korrekt. - Underlåtenhet att göra detta kan leda till fysiska problem. Se till att schampot inte kommer i kontakt med ögonen under våttrimningen. Tvätta omedelbart med rinnande vatten om du får schampo i ögonen. - Underlåtenhet att göra detta kan leda till fysiska problem. Låt inte nålar eller skräp fastna på strömkontakten eller sidouttagen. - I annat fall kan det resultera i elstöt eller brand pga. kortslutning. Linda inte nätkabel för hårt runt AC-adaptern vid lagring. - Då kan strömsladden gå sönder av belastningen och orsaka brand pga. kortslutning. Använd inte trimmern för något annat syfte än klippning. - Detta kan resultera i hudskada. Placera inte bladen på öron eller grov hud (såsom svullnader, skador eller skönhetsfläckar). - Detta kan orsaka skador på öron eller grov hud. Tryck inte bladet mot huden. - Detta kan resultera i hudskada. Apparaten får inte tappas eller utsättas för stötar. - Detta kan orsaka personskada.

Svenska Dra ut strömkontakten genom att hålla i och inte i nätkabel. ►►Obs

• • Apparaten får inte användas på djur.
• • Applicera olja på punkterna markerade med pilar före och efter varje användning. (Se sidan 151.)
• • Klipparen kan bli varm under användning och laddning. Detta är normalt.
• • Rengör endast höljet med en mjuk trasa som har fuktats lätt med kranvatten eller en blandning av kranvatten och rengöringsmedel. Använd inte thinner, bensin, alkohol eller andra kemikalier.
• • Förvara trimmern på en plats med låg luftfuktighet efter användning.

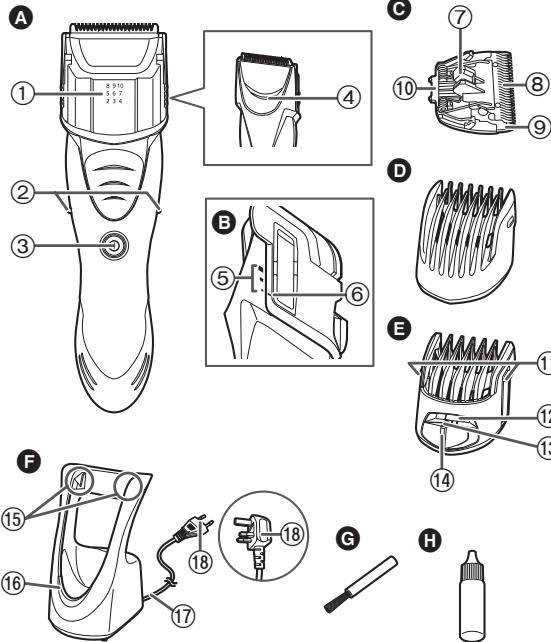

FÖRSIKTIGHET Svenska Delarnas namn

C Knivbladsblock 7 Rengöringsspak 8 Rörligt knivblad 9 Fast knivblad : Fästhake D 1 mm kamtillbehör (1 mm) E Kamtillbehör för trimlängd (2 mm till 10 mm) ; 3 mm justeringsknappar < Trimlängdslucka = Trimlängdens indikation > Trimlängdens justeringsspak F AC-adapter (RE7‑69) (RE7‑74 för Storbritannien) (Formen på AC-adaptern varierar beroende på område.) Laddningsuttag Laddningsindikeringslampa Nätkabel Strömkontakt Tillbehör G Rengöringsborste H Olja

A Huvuddel 1 Indikator för trimhöjd 2 Sidouttag 3 Strömbrytare 4 Vatteninlopp

B Sidovy med kamtillbehör för trimlängd 5 3 mm justeringsskala 6 3 mm justeringsindikator Ladda hårklippningsmaskinen Utför följande steg för att ladda klipparen om den börjar bli slö. av klipparen och stoppa in 1 Stäng den i AC-adaptern enligt bilden

tills ett klickljud hörs.

• • Klipparen kommer inte att ladda om sidouttagen inte har kontakt med laddningsuttagen.
• • Torka bort eventuella vattendroppar på sidouttagen.
• • Om du laddar klipparen med strömbrytaren påslagen så startar den när den avlägsnas från AC-adaptern.

RE7‑69 Laddningstid 220 V Ca 10 timmar 230 V Ca 8 timmar 220 V RE7‑74 för Storbritannien 240 V

• Se till att klipparen är avslagen. ►►1 mm kamtillbehör Installera/ta bort kamtillbehöret på/från huvudenheten.
• Ett klickljud hörs när det installerats riktigt. Ca 12 timmar Ca 8 timmar

• • När man laddar klipparen för första gången eller när den inte har använts på mer än 6 månader kan det hända att laddindikeringslampan inte lyser under ett par minuter, eller så kan driftstiden kortas. I dessa fall ska den laddas i minst 20 timmar. 3 Ta ur kontakten när laddningen är slutförd.

• • Fortsatt laddning av batteriet kommer inte att påverka dess prestanda.
• • Rekommenderad omgivningstemperatur vid laddning är 0 – 35 °C. Batteriets förmåga kan minska eller inte ladda i extremt låga eller höga temperaturer.
• • Laddindikeringslampan lyser och förblir tänd tills det att kontakten dras ut ur vägguttaget.
• • En full laddning ger tillräckligt med ström för ca. 40 minuters användning. Obs Du kan inte använda klipparen under laddning. Installera eller ta bort kamtillbehören Svenska

• • Laddindikeringslampan lyser röd.
• • Laddningstiden skiljer sig beroende på märkspänningen.

2 Stoppa in kontakten i ett vägguttag. ►►Kamtillbehör för trimlängd Tryck på de 3 mm justeringsknapparna för att installera på/ta bort från huvudenheten.

• Ett klickljud hörs när det installerats riktigt. Använda kamtillbehöret för trimlängd
• Se till att klipparen är avslagen.

1. Montera kamtillbehöret för trimlängd på

2. Tryck på de 3 mm justeringsknapparna och

skjut samtidigt upp och ner.

3. Skjut trimlängdens justeringsspak till vänster

eller höger och justera trimlängdens indikationsmarkering till numret som anger önskad längd. Trimlängd (uppskattning) 3 mm justeringsskala och 3 mm justeringsindikatorlägen Använda hårklippningsmaskinen Trimlängdens justeringsspak och trimlängdens indikatorlägen 2 mm 3 mm 4 mm 2 mm 3 mm 4 mm 5 mm 6 mm 7 mm 5 mm 6 mm 7 mm 9 mm 8 mm 9 mm 10 mm

• För att trimma till 1 mm längd, använd 1 mm kamtillbehöret.
• Det kan även användas utan kamtillbehöret. (Trimlängd: ca 0,5 mm)
• Den faktiska hårlängden kommer att vara lite längre än höjden du ställer in.

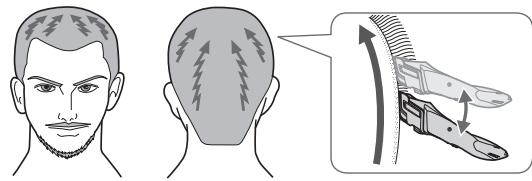

Våttrimning av hela området

• • Torrtrimma vid trimning utan kamtillbehöret.
• • Våttrimning rekommenderas vid en trimning på ungefär 5 mm eller kortare längder.
• • Vid våttrimning kanske du inte uppnår önskat resultat beroende på hårets längd innan trimingen (ska vara ungefär 10 mm eller längre) och/ eller hårets tillstånd (permanentat hår osv.). I sådana fall rekommenderas en torrtrimning. 1 Löddra håret med schampo. 2 Ta försiktigt bort löddret med händerna.

• • Använd inget hårsköljningsmedel annat än schampo. 8 mm 10 mm

• Kontrollera att det inte finns några skador på bladet.
• Vi rekommenderar att du använder trimsaxen i ett omgivningstemperaturområde på 0 – 35 °C. Om den används utanför detta kan det hända att apparaten slutar fungera.

• • Trimmat hår kan lätt samlas på kamtillbehöret när det finns för mycket lödder. 3 Installera önskat kamtillbehör på huvudenheten.

• Om du har en stylingprodukt i håret, tvätta ur och torka håret ordentligt innan du börjar trimningen.
• Placera inte bladen på grov hud (såsom svullnader, skador eller skönhetsfläckar) under trimning utan kamtillbehör. 1 Installera önskat kamtillbehör på huvudenheten. klipparen med strömbrytaren i botten, trimma 2 Håll genom att röra klipparen långsamt längs med håret

När längden är lika över hela huvudet, trimma med långsamma korsgående rörelser i olika riktningar för att inte missa några områden. och mot mitten av huvudet. långsamt och rör klipparen i korsgående 3 Trimma rörelser i olika riktningar för att inte missa några Punkter under våttrimning områden. Trimmat hår kan samlas i kamtillbehöret, spola därför regelbundet med vatten under trimningen.

• Kamtillbehöret kan spolas med vatten när det sitter på huvudenheten.

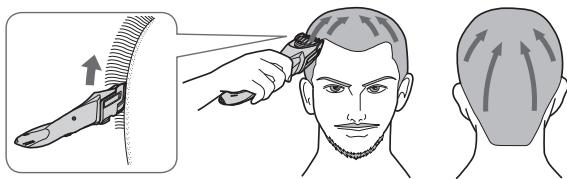

Svenska med små rörelser mot mitten av huvudet och se till att inte lyfta kamtillbehöret från hårbottnen. Torrtrimning av hela området

ner klipparen med strömbrytaren i botten, 4 Håll trimma genom att röra klipparen bakåt och framåt Våt-/torrtrimning runt öronen och nacken Svenska

1. Installera önskat kamtillbehör på

2. Håll ner klipparen med den

nedersta strömbrytaren i botten, trimma runt öronen och nacken ) genom att lyfta kamtillbehörets spets lite i taget från hårfästet.

• • Vid en trimning av hela området till 9 mm, använd 6 mm som en ungefärlig standardtrimlängd för nacken.

• • Rengöring rekommenderas efter varje användning.
• • Spola alltid med vatten efter en våttrimning.

1. Avlägsna klipparen från AC-adaptern.

Våt-/torrtrimning av mjukt hår runt nacken

1. Ta bort kamtillbehöret.

2. Håll klipparen med strömbrytaren

uppåt och rör bladet lodrätt till området med mjukt hår och rör klipparen nedåt längs med huden. Rengöring av hårklippningsmaskinen Mycket smutsig rakapparat

2. Avlägsna kamtillbehöret och

3. Häll vatten genom

vatteninloppet på baksidan av huvudenheten och skölj grundligt under ca 20 sekunder och stäng sedan av klipparen.

2. Avlägsna kamtillbehöret och

3. Rengör klipparen, bladet och

kamtillbehören under rinnande vatten. 90°

• • För att hålla den vass, avlägsna trimmat hår mellan trimningarna.
• • Vi rekommenderar att du ber någon att trimma runt öronen och nacken.

• Skölj med vatten och skaka bort vattnet.

• Skölj med vatten och skaka bort vattnet.

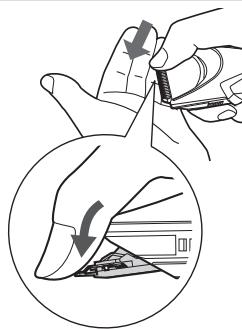

Rengöring med borsten

1. Avlägsna klipparen från AC-adaptern.

• Se till att klipparen är avslagen.

2. Ta bort kamtillbehöret.

3. Håll i huvuddelen, placera tummen mot

knivbladen och skjut sedan bort dem från huvuddelen.

4. Borsta bort eventuellt hår från

huvuddelen och runt knivbladen. Svenska

5. Borsta bort eventuellt hår mellan det

fasta och rörliga knivbladet och tryck samtidigt ned rengöringsspaken för att lyfta det rörliga knivbladet.

4. Torka av vattnet med en handduk och

• Den torkar snabbare med bladet borttaget.

5. Applicera olja på bladet när det är torrt.

6. Installera kamtillbehöret och bladet på

6. Applicera olja på bladet.

7. Installera kamtillbehöret och bladet på klipparen.

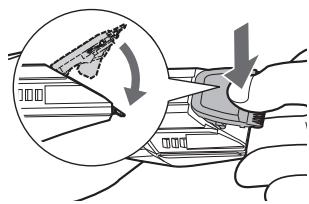

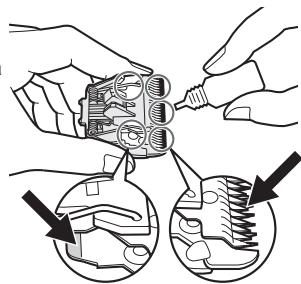

Smörjning Applicera olja före och efter varje användning. Stryk på en droppe olja på punkterna som visas med pilarna. Montera tillbaka knivbladet Placera monteringskroken i bladet på trimmern och tryck sedan in tills du hör att det klickar till.

Svenska Felsökning Problem Ett högt ljud hörs. Problem Åtgärd Byt ut bladet. (Se sidan 151.) Klipparen är slö. Gör rent bladet och stryk på olja. (Se sidorna 150 och 151.) Ladda klipparen. (Se sidan 146.) Klipparen slutade att fungera. Få användningar återstår. Ladda batteriet kontinuerligt under ungefär 20 timmar för att återställa det. Om få användningar återstår efter laddningen är batterilivet slut. (Det kan läcka vätska på grund av en försämring i slutet av batteriets livslängd.) Kontakta en auktoriserad serviceverkstad för reparation. Tryck in huvudenheten helt i ACadaptern och se till att kontrollampan för laddningsstatus lyser. Klipparen kan inte laddas. Torka försiktigt av sidouttagen och laddningsuttagen på AC-adaptern med en fuktig trasa eller tygbit. Ladda inom rekommenderad laddningstemperatur på 0 °C till 35 °C. Klipparen kan endast användas under ca 10 minuter även efter laddningen. Kontakta en auktoriserad serviceverkstad för reparation. Klipparen kan inte rengöras ordentligt ens efter att vatten hällts ut från vatteninloppet. Ta bort bladet och spola med vatten när klipparen är mycket smutsig.

Åtgärd Se till att bladet monterats riktigt. Bladets livslängd Bladets livslängd varierar beroende på hur ofta och hur länge klipparen används. Bladet har, till exempel, en livslängd på ca 2 år när klipparen används i 20 minuter två gånger i månaden. Byt ut bladen om skärkapaciteten minskar avsevärt även om ett korrekt underhåll utförs. Batteriets livslängd Batteriets livslängd varierar beroende på hur ofta och länge trimmern används. Om batteriet laddas en gång varannan vecka är dess livslängd ca 3 år.

• Vi rekommenderar att trimmern laddas upp åtminstone var 6:e månad, även om den inte används regelbundet. I annat fall laddas batteriet ur och livslängden förkortas. Specifikationer Kraftkälla Se AC-adapterns märkplåt. Motorspänning 1,2 V RE7‑69 Laddningstid

Luftburet akustiskt buller

220 V Ca 10 timmar 230 V Ca 8 timmar 220 V RE7‑74 för Storbritannien 240 V Ca 12 timmar Ca 8 timmar 53 (dB (A) re 1 pW) Produkten är endast avsedd för användning i hemmet.

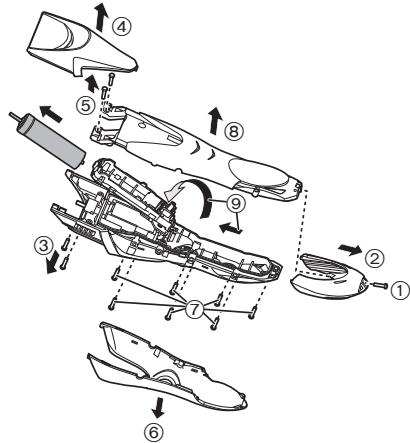

Svenska Ta bort det inbyggda uppladdningsbara batteriet innan du kasserar trimmern. Lämna in batteriet på en återvinningsstation för batterier om en sådan finns. Den här bilden ska endast följas vid bortskaffande av klipparen, dock ska den inte följas vid reparation. Om du monterar ned klipparen själv är den inte längre vattentät, vilket kan leda till funktionsfel.

• Avlägsna klipparen från AC-adaptern när du ska ta ur batteriet.
• Tryck på strömbrytaren för att slå på strömmen och låt sedan strömmen vara på till dess att batteriet är helt urladdat.
• Gå igenom steg 1 till 9 och lyft upp batteriet. Sedan tar du bort det.
• Var försiktig så att batteriet inte kortsluts. Miljöskydd och återvinningsbara material Trimmern innehåller nickelhybridbatterier. Lämna in batteriet på en återvinningsstation för batterier om en sådan finns där du bor.

Ta ut det inbyggda uppladdningsbara batteriet

Svenska Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/ EC. När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering. För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser. För affärsanvändare inom den Europeiska Unionen Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information. [Information om avfallshantering i länder utanför den Europeiska unionen] Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.
